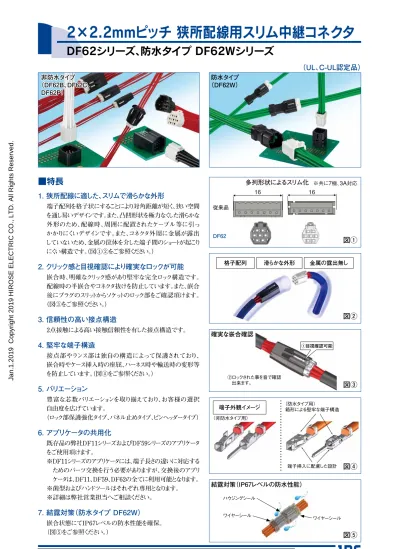

[DF62/DF62W]シリーズカタログ

(1)

DF62シリーズ、防水タイプ DF62Wシリーズ

■特長

1. 狭所配線に適した、スリムで滑らかな外形 端子配列を格子状にすることにより対角距離が短く、狭い空間 を通し易いデザインです。また、凸凹形状を極力なくした滑らかな 外形のため、配線時、周囲に配置されたケーブル等に引っ かかりにくいデザインです。また、コネクタ外周に金属が露出 していないため、金属の筐体を介した端子間のショートが起こり にくい構造です。（図①②をご参照ください。） 2. クリック感と目視確認により確実なロックが可能 嵌合時、明確なクリック感があり堅牢な完全ロック構造です。 配線時の半嵌合やコネクタ抜けを防止しています。また、嵌合 後にプラグのスリットからソケットのロック部をご確認頂けます。 （図③をご参照ください。） 3. 信頼性の高い接点構造 2点接触による高い接触信頼性を有した接点構造です。 4. 堅牢な端子構造 接点部やランス部は独自の構造によって保護されており、 嵌合時やケース挿入時の座屈、ハーネス時や輸送時の変形等 を防止しています。（図④をご参照ください。） 5. バリエーション 豊富な芯数バリエーションを取り揃えており、お客様の選択 自由度を広げています。 （ロック部保護強化タイプ、パネル止めタイプ、ピンヘッダータイプ） 6. アプリケータの共用化 既存品の弊社DF11シリーズおよびDF59シリーズのアプリケータ をご使用頂けます。 ※ DF11シリーズのアプリケータには、端子長さの違いに対応する ためのパーツ交換を行う必要がありますが、交換後のアプリ ケータは、DF11、DF59、DF62の全てに利用可能となります。 ※ 歯型およびハンドツールはそれぞれ専用となります。 ※ 詳細は弊社営業担当へご相談ください。 7. 結露対策（防水タイプ DF62W） 嵌合状態にてIP67レベルの防水性能を確保。 （図⑤をご参照ください。） 多列形状によるスリム化 ※共に7極、3A対応 16 16 従来品 DF62 図① 格子配列 滑らかな外形 金属の露出無し 図② ①目視確認可能 図③ 図⑤ 端子外観イメージ （非防水タイプ用）端子挿入に配慮した設計（防水タイプ用）箱形による堅牢な端子構造図④ 確実な嵌合確認 防水タイプ （DF62W） 結露対策（IP67レベルの防水性能） ② ロックされた事を音で確認出来ます。ハウジングシールワイヤーシール _{ワイヤーシール} 非防水タイプ 非防水タイプ （DF62B、DF62C、 （DF62B、DF62C、 DF62P） DF62P） （UL、C-UL認定品）

(2)

■製品規格

定格 DF62 定格電流_（注₁_） AWG#22：4A/ピン（2芯） 3A/ピン（3∼13芯） 2.5A/ピン（24芯） AWG#24：2A/ピン AWG#26-30：1A/ピン使用温度範囲規格 -35∼105℃（注2） UL/C-UL -35∼75℃（注2）使用湿度範囲 20∼80％（注3） DF62W 定格電流_（注₁_） AWG#20：5A（2芯）、3.5A/ピン（3∼9芯） AWG#22：4A（2芯）、3A/ピン（3∼9芯）

AWG#24：3.5A（2芯）、2A/ピン（3∼9芯）

AWG#26：3A（2芯）、1A/ピン（3∼9芯）使用温度範囲規格 -40∼105℃（注2） UL/C-UL -40∼75℃（注2）使用湿度範囲 20∼80％（注3）共通定格電圧規格 AC/DC 250V UL ファイル名 UL ： E52653 C-UL : E52653 保存温度範囲 -10∼60℃（注4） UL/C-UL AC/DC 29.9V 保存湿度範囲 40∼70％（注4）項目規格条件 1.絶縁抵抗 1000MΩ以上 DC500Vで測定 2.耐電圧せん絡・絶縁破壊がないこと AC650Vを1分間印加する 3.接触抵抗 30ｍΩ以下 20mV以下、100mA（DC又は1000Hz）で測定する 4.耐振性 1μs以上の瞬断がないこと周波数 10∼55Hz、片振幅 0.75mm、3方向各10サイクル 5.耐衝撃性 1μs以上の瞬断がないこと加速度490m/s2_、_11ms_{、正弦半波}₃_{軸両方向各}₃_回 6.耐湿性接触抵抗：30ｍΩ以下絶縁抵抗：1000MΩ以上温度 40±2℃、湿度 90∼95%、96時間放置 7.温度サイクル接触抵抗：30ｍΩ以下絶縁抵抗：1000MΩ以上 -55℃ : 30分→ 5∼35℃ : 2∼3分→ 85℃ : 30分→5∼35℃ : 2∼3分、 5サイクル 8.挿抜寿命接触抵抗：30ｍΩ以下挿抜回数：30回 （注1）記載された電流値を全ピンに流した場合の許容電流となります。 定格以上の電流を複数回路に分岐して通電する場合、定格以上の通電となることがありますのでご注意ください。 （注2）通電時の温度上昇を含みます。 （注3）結露のない状態でご使用ください。 （注4）ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表わします。 基板搭載後の無通電状態及び、輸送時などの一時保管状態では、使用温湿度範囲が適用されます。

■材質・処理

製品部品材料処理 UL難燃グレードソケット圧着端子端子りん青銅金めっき又はすずめっき − プラグ圧着端子 − 圧着ソケット絶縁物 PBT樹脂白色 UL94V-0 圧着プラグ黒色圧着ソケット＊シールシリコーンゴムベンガラ − 圧着プラグ＊ヘッダー絶縁物 DF62 ストレート：ポリアミド樹脂黒 UL94V-0 ライトアングル： PBT樹脂 DF62W PBT樹脂端子銅合金金めっき又はすずめっき − 金具黄銅すずめっき − シール＊シリコーンゴムベンガラ − ＊防水タイプDF62Wのみ

(3)

■製品番号の構成

製品番号から製品の仕様をご判断頂く際にご使用ください。 ※防水タイプと非防水タイプは嵌合できませんのでご注意ください。 ♦非防水タイプ ●コネクタ

DF 62B -

* S - 2.2 C (**)

❶ ❷ ❸ ❹ ❺ ❻ ❼ ●端子

DF 62 - EP 2428 PCF A

❶ ❷ ❸ ❹ ❺ ❻ ●コネクタ

DF 62 -

* P - 2.2 DSA (**)

❶ ❷ ❸ ❹ ❺ ❻ ❼ ❶シリーズ名：DF ❷シリーズNo.：62B（標準タイプ） 62C（ロック部保護強化タイプ） 62P（パネル止めタイプ） ❸極数：2、3、4、5、6、7、13、24 ❹コネクタ種別 S：ソケット EP：中継プラグ ❺コンタクトピッチ：2.2mm ❻結線部形態 C：圧着ケース ❼モールド色ソケット無：白中継プラグ無：黒 11：黒 10：白 18：赤 18：赤 ❶シリーズ名：DF ❷シリーズNo.：62 ❸用途種別 EP：中継 ❹適合電線サイズ 22 ：AWG#22 2428：AWG#24∼28 30 ：AWG#30 ❺形態種別/梱包種別 SCF：ソケット圧着端子・リール SC ：ソケット圧着端子・ばら PCF：プラグ圧着端子・リール PC ：プラグ圧着端子・ばら ❻めっき種別 A：金めっき無：すずめっき ❶シリーズ名：DF ❷シリーズNo.：62 ❸極数：13、24 ❹コネクタ種別 P：ピンヘッダー ❺コンタクトピッチ：2.2mm ❻結線部形態 DSA：ストレートピンヘッダー DS ：ライトアングルピンヘッダー ❼めっき種別無：すずめっき 01 ：金めっき

(4)

♦防水タイプ ●コネクタ

DF 62W -

* S - 2.2 C

❶ ❷ ❸ ❹ ❺ ❻ ●端子

DF 62W - EP 2226 PCF A

❶ ❷ ❸ ❹ ❺ ❻ ●防水ピン

DF 62W - WP

❶ ❷ ❸ ●コネクタ

DF 62W -

* P - 2.2 DSA (**)

❶ ❷ ❸ ❹ ❺ ❻ ❼ ❶シリーズ名：DF ❷シリーズNo.：62W ❸極数：2、3、4、6、9 ❹コネクタ種別 S：ソケット EP：中継プラグ ❺コンタクトピッチ：2.2mm ❻結線部形態 C：圧着ケース ❶シリーズ名：DF ❷シリーズNo.：62W ❸用途種別 EP：中継 ❹適合電線サイズ 2022：AWG#20∼22 2226：AWG#22∼26 ❺形態種別/梱包種別 SCF：ソケット圧着端子・リール SC ：ソケット圧着端子・ばら PCF：プラグ圧着端子・リール PC ：プラグ圧着端子・ばら ❻めっき種別 A：金めっき無：すずめっき ❶シリーズ名：DF ❷シリーズNo.：62W ❸用途種別 WP ：防水ピン ❶シリーズ名：DF ❷シリーズNo.：62W ❸極数：9 ❹コネクタ種別 P：ピンヘッダー ❺コンタクトピッチ：2.2mm ❻結線部形態 DSA：ストレートピンヘッダー ❼めっき種別無：すずめっき 01 ：金めっき

(5)

1 2 1 2 3 1 2 4 3 2 1 3 4 5 6 4 5 6 3 1 2 7 8 9 Ø10.4mm Ø9.2mm 2極 3極 4極 6極 9極 Ø10.8mm Ø11.6mm Ø13.3mm

■ソケット

（標準タイプ）

■ソケット

（ロック部保護強化タイプ）

■ソケット

（防水タイプ）

9.55 A P=2 B P=2.2 端子No.表示 CAV No. 端子No.表示 CAV No. P=2.2 _P=2 B A CAV No. 端子No. P=2.2 P=2.2 B 14.05 A 製品番号 HRS No. 極数 A B DF62W-2S-2.2C 544-1002-7 2 7.5 7.55 DF62W-3S-2.2C 544-1004-2 3 _9.75 DF62W-4S-2.2C 544-1006-8 4 製品番号 HRS No. 極数 A B DF62W-6S-2.2C 544-1008-3 6 _9.7 9.75 DF62W-9S-2.2C 544-1010-5 9 11.95 ※ 図は7極の例となります。 ※ 図は9極の例となります。 ※ 図は7極の例となります。 （注1）販売数量は1パック（100個入）単位です。パック単位でご注文ください。 （注2）防水タイプと非防水タイプは嵌合できませんのでご注意ください。 (注)適合被覆外径： φ1.4∼1.6mmとなります。 【仕様番号】** 無：モールド色白（11）：モールド色黒（18）：モールド色赤【仕様番号】** 無：モールド色白（11）：モールド色黒（18）：モールド色赤製品番号 HRS No. 極数 A B DF62B-2S-2.2C(**) 544-0551-0 ** 2 4.9 5.08 DF62B-3S-2.2C(**) 544-0552-2 ** 3 7.08 DF62B-4S-2.2C(**) 544-0553-5 ** 4 DF62B-5S-2.2C(**) 544-0554-8 ** 5 7.1 製品番号 HRS No. 極数 A B DF62B-6S-2.2C(**) 544-0555-0 ** 6 _7.1 7.08 DF62B-7S-2.2C(**) 544-0556-3 ** 7 9.08 DF62B-13S-2.2C(**) 544-0557-6 ** 13 9.3 11.08 DF62B-24S-2.2C(**) 544-0539-4 ** 24 12.3 13.08 （注1）販売数量は1パック（100個入）単位です。パック単位でご注文ください。 単位 : mm 製品番号 HRS No. 極数 A B DF62C-2S-2.2C(**) 544-0565-4 ** 2 4.9 5.65 DF62C-3S-2.2C(**) 544-0566-7 ** 3 7.65 DF62C-4S-2.2C(**) 544-0567-0 ** 4 DF62C-5S-2.2C(**) 544-0568-2 ** 5 7.1 製品番号 HRS No. 極数 A B DF62C-6S-2.2C(**) 544-0569-5 ** 6 _7.1 7.65 DF62C-7S-2.2C(**) 544-0570-4 ** 7 9.65 DF62C-13S-2.2C(**) 544-0571-7 ** 13 9.3 11.65 DF62C-24S-2.2C(**) 544-0541-6 ** 24 12.3 13.65 （注1）販売数量は1パック（100個入）単位です。パック単位でご注文ください。 単位 : mm 単位 : mm

端子No.概略図（嵌合面側から見た図）

(6)

(注)適合被覆外径： φ1.4∼1.6mmとなります。 3 1 2 2 1 2 1 4 3 6 5 4 1 3 2 8 7 9 2 3 1 6 5 4 Ø9.7mm Ø8.5mm Ø10.2mm Ø11.5mm Ø12.8mm 2極 3極 4極 6極 9極

■プラグ（防水タイプ）

端子No. CAV No. P=2.2 P=2.2 B A 23.05 製品番号 HRS No. 極数 A B DF62W-2EP-2.2C 544-1003-0 2 7.5 6.7 DF62W-3EP-2.2C 544-1005-5 3 8.0 _9.15 DF62W-4EP-2.2C 544-1007-0 4 9.1 製品番号 HRS No. 極数 A B DF62W-6EP-2.2C 544-1009-6 6 _{11.3 9.15} DF62W-9EP-2.2C 544-1011-8 9 11.35 ※ 図は9極の例となります。

■プラグ（標準タイプ）

■プラグ（パネル止めタイプ）

CAV No. 端子No.表示 16.05 A B P=2 P=2.2 P=2 P=2.2 A B 16.05 端子No.表示 CAV No. ※ 図は7極の例となります。 （注1）販売数量は1パック(100個入)単位です。パック単位でご注文ください。 （注2）防水タイプと非防水タイプは嵌合できませんのでご注意ください。 製品番号 HRS No. 極数 A B DF62B-2EP-2.2C(**) 544-0558-9 ** 2 6.0 5.3 DF62B-3EP-2.2C(**) 544-0559-1 ** 3 7.3 DF62B-4EP-2.2C(**) 544-0560-0 ** 4 DF62B-5EP-2.2C(**) 544-0561-3 ** 5 8.2 製品番号 HRS No. 極数 A B DF62B-6EP-2.2C(**) 544-0562-6 ** 6 _8.2 7.3 DF62B-7EP-2.2C(**) 544-0563-9 ** 7 9.3 DF62B-13EP-2.2C(**) 544-0564-1 ** 13 10.4 11.3 DF62B-24EP-2.2C(**) 544-0540-3 ** 24 13.4 13.3 （注1）販売数量は1パック（100個入）単位です。パック単位でご注文ください。 単位 : mm 製品番号 HRS No. 極数 A B DF62P-2EP-2.2C(**) 544-0543-1 ** 2 11.3 5.3 DF62P-3EP-2.2C(**) 544-0544-4 ** 3 7.3 DF62P-4EP-2.2C(**) 544-0545-7 ** 4 DF62P-5EP-2.2C(**) 544-0546-0 ** 5 13.5 製品番号 HRS No. 極数 A B DF62P-6EP-2.2C(**) 544-0547-2 ** 6 _13.5 7.3 DF62P-7EP-2.2C(**) 544-0548-5 ** 7 9.3 DF62P-13EP-2.2C(**) 544-0549-8 ** 13 15.7 11.3 DF62P-24EP-2.2C(**) 544-0550-7 ** 24 18.7 13.3 （注1）販売数量は1パック（100個入）単位です。パック単位でご注文ください。 単位 : mm 単位 : mm

端子No.概略図（嵌合面側から見た図）

【仕様番号】** 無：モールド色黒（10）：モールド色白（18）：モールド色赤【仕様番号】** 無：モールド色黒（10）：モールド色白（18）：モールド色赤

(7)

ソケット端子No.概略図（嵌合面側から見た図）

プラグ端子No.概略図（嵌合面側から見た図）

端子No.表示

2 1 2極 3 1 2 3極 3 4 2 1 4極 5 4 3 1 2 5極 6 4 5 2 1 3 6極 6 7 5 4 3 1 2 7極 12 13 11 10 8 9 7 5 4 6 3 1 2 13極 23 24 22 21 16 17 18 19 20 14 15 13 12 11 9 8 10 6 7 4 5 2 1 3 24極 2 1 2極 3 1 2 3極 3 4 2 1 4極 4 5 2 1 3 5極 5 4 6 3 2 1 6極 6 7 4 5 3 1 2 7極 12 13 11 10 9 8 7 6 5 4 2 1 3 13極 3 5 4 2 1 9 10 8 7 6 15 14 13 12 11 17 16 18 19 20 24 23 22 21 24極

No.1 No.2 No.3 No.4 No.5 No.6 No.7

No.8 No.10 No.11 No.12 No.13 No.15

No.16 No.20 No.21 No.22 No.23 No.24

(8)

単位 : mm 製品番号 HRS No. 種別数量処理 DF62-22SCFA 544-0506-5 リール端子（注1） 1リール 15,000本巻部分金めっき DF62-2428SCFA 544-0500-9 DF62-30SCFA 544-0508-0 DF62-22SCA 544-0526-2 ばら端子（注2） 1パック 100本入 DF62-2428SCA 544-0527-5 DF62-30SCA 544-0528-8 DF62-22SCF 544-0520-6 リール端子（注1） 1リール 15,000本巻すずめっき DF62-2428SCF 544-0521-9 DF62-30SCF 544-0522-1 DF62-22SC 544-0572-0 ばら端子（注2） 1パック 100本入 DF62-2428SC 544-0573-2 DF62-30SC 544-0574-5 （注1）販売数量は1リール（15,000本巻）単位です。リール単位でご注文ください。 （注2）販売数量は1パック（100本入）単位です。パック単位でご注文ください。 単位 : mm 製品番号 HRS No. 種別数量処理 DF62W-2022SCF 544-1015-9 リール端子(注1) 1リール 15,000本巻すずめっき DF62W-2022SC 544-1017-4 ばら端子(注2) 1パック 100本入 DF62W-2022SCFA 544-1027-0 リール端子(注1) 1リール 15,000本巻金めっき DF62W-2022SCA 544-1045-0 ばら端子(注2) 1パック 100本入 DF62W-2226SCF 544-1000-1 リール端子(注1) 1リール 15,000本巻 _{すずめっき} DF62W-2226SC 544-1012-0 ばら端子(注2) 1パック 100本入 DF62W-2226SCFA 544-1025-0 リール端子(注1) 1リール 15,000本巻 _金めっき DF62W-2226SCA 544-1044-0 ばら端子(注2) 1パック 100本入 （注1）販売数量は1リール(15,000本巻き)単位です。リール単位にてご注文ください。 （注2）販売数量は1パック（100本入）単位です。パック単位でご注文ください。

■ソケット圧着端子

■ソケット圧着端子(防水タイプ用)

●適合電線（すずめっき軟銅線） 導体サイズ（芯線構成）被覆外径推奨電線ストリップ長 AWG#22（17本/Ø0.16mm） Ø1.2∼Ø1.45mm UL1061 1.7∼2.3mm AWG#24（11本/Ø0.16mm） Ø0.9∼Ø1.45mm UL1007 AWG#26（7本/Ø0.16mm） AWG#28（7本/Ø0.127mm） AWG#30（7本/φ_0.1mm） Ø0.75∼Ø1.2mm UL1061 （注）適合電線以外の電線をご使用の際は、弊社営業担当へご相談ください。 ●適合電線（すずめっき軟銅線） 導体サイズ（芯線構成）被覆外径推奨電線ストリップ長 AWG#20（7本/Ø0.32mm） Ø1.4∼Ø1.6mm UL3443 1.7∼2.3mm AWG#22（17本/Ø0.16mm） UL1007

AWG#24（11本/Ø0.16mm） UL1007_UL1430

AWG#26（ 7本/Ø0.16mm） UL1430 （注1）適合電線以外の電線をご使用の際は、弊社営業担当へご相談ください。 （注2）防水タイプと非防水タイプは嵌合できませんのでご注意ください。 （注3）屈曲性の良い電線（細い芯線による撚り線、軟らかい材質の被覆）をご使用の際は、ソケットに挿入できない場合があり ますので、弊社営業担当へご相談ください。 (11.15) 3 7.45 1.5 1.83 1.6 1.37 7.8 (11.5) 3

(9)

単位 : mm 製品番号 HRS No. 種別数量処理 DF62-EP22PCFA 544-0507-8 リール端子（注1） 1リール 15,000本巻部分金めっき DF62-EP2428PCFA 544-0501-1 DF62-EP30PCFA 544-0509-3 DF62-EP22PCA 544-0529-0 ばら端子（注2） 1パック 100本入 DF62-EP2428PCA 544-0530-0 DF62-EP30PCA 544-0531-2 DF62-EP22PCF 544-0523-4 リール端子（注1） 1リール 15,000本巻すずめっき DF62-EP2428PCF 544-0524-7 DF62-EP30PCF 544-0525-0 DF62-EP22PC 544-0575-8 ばら端子（注2） 1パック 100本入 DF62-EP2428PC 544-0576-0 DF62-EP30PC 544-0577-3 （注1）販売数量は1リール（15,000本巻）単位です。リール単位でご注文ください。 （注2）販売数量は1パック（100本入）単位です。パック単位でご注文ください。

■プラグ圧着端子

●適合電線（すずめっき軟銅線） 導体サイズ（芯線構成）被覆外径推奨電線ストリップ長 AWG#22（17本/φ_0.16mm） Ø1.2∼Ø1.45mm UL1061 1.7∼2.3mm AWG#24（11本/φ_0.16mm） Ø0.9∼Ø1.45mm UL1007 AWG#26（7本/φ_0.16mm） AWG#28（7本/φ0.127mm） AWG#30（7本/φ_0.1mm） Ø0.75∼Ø1.2mm UL1061 （注）適合電線以外の電線をご使用の際は、弊社営業担当へご相談ください。 &*#)* ( &&#,* &#* &#,-単位 : mm 製品番号 HRS No. 種別数量処理 DF62W-EP2022PCF 544-1016-1 リール端子(注1) 1リール 15,000本巻すずめっき DF62W-EP2022PC 544-1018-7 ばら端子(注2) 1パック 100本入 DF62W-EP2022PCFA 544-1028-0 リール端子(注1) 1リール 15,000本巻 _金めっき DF62W-EP2022PCA 544-1043-0 ばら端子(注2) 1パック 100本入 DF62W-EP2226PCF 544-1001-4 リール端子(注1) 1リール 15,000本巻 _{すずめっき} DF62W-EP2226PC 544-1013-3 ばら端子(注2) 1パック 100本入 DF62W-EP2226PCFA 544-1026-0 リール端子(注1) 1リール 15,000本巻金めっき DF62W-EP2226PCA 544-1042-0 ばら端子(注2) 1パック 100本入 （注1）販売数量は1リール(15,000本巻き)単位です。リール単位にてご注文ください。 （注2）販売数量は1パック（100本入）単位です。パック単位でご注文ください。

■プラグ圧着端子(防水タイプ用)

●適合電線（すずめっき軟銅線） 導体サイズ（芯線構成）被覆外径推奨電線ストリップ長 AWG#20（7本/Ø0.32mm） Ø1.4∼Ø1.6mm UL3443 1.7∼2.3mm AWG#22（17本/Ø0.16mm） UL1007

AWG#24（11本/Ø0.16mm） UL1007_UL1430

AWG#26（7本/Ø0.16mm） UL1430 （注1）適合電線以外の電線をご使用の際は、弊社営業担当へご相談ください。 （注2）防水タイプと非防水タイプは嵌合できませんのでご注意ください。 （注3）屈曲性の良い電線（細い芯線による撚り線、軟らかい材質の被覆）をご使用の際は、プラグソケットに挿入できない場合 がありますので、弊社営業担当へご相談ください。 11.6 3 (15.3) 1.6 1.37

(10)

適用圧着工具

●DF62

種類製品番号 HRS No. 適合コンタクト

アプリケータ

AP105-DF62-22 901-4626-3 DF62-22SCFA/SCF_{DF62-EP22PCFA/PCF} AP105-DF62-2428 901-4625-0 DF62-2428SCFA/SCF_{DF62-EP2428PCFA/PCF} AP105-DF62-30 901-4627-6 DF62-30SCFA/SCF_{DF62-EP30PCFA/PCF}

プレス本体 CM-105C 901-0001-0 −

ハンドツール

HT801/DF62-22(10)（注2） 550-0401-9 10 DF62-22SCA/SC_{DF62-EP22PCA/PC}

抜き工具 DF62/RE-MD 902-4645-4 DF62-**SCFA/SCF/SCA/SC_{DF62-EP**PCFA/PCF/PCA/PC}

（注1）弊社指定の工具以外が原因で発生した問題につきましては、保証の対象外となります。 （注2）使用電線は、UL1061（AWG#22）に限ります。 （注3）使用電線は、UL1007（AWG#24∼28）に限ります。 （注4）使用電線は、UL1061（AWG#30）に限ります。 ●DF62W 種類製品番号 HRS No. 適合コンタクトアプリケータ AP105-DF62W-2022 901-4500-0 _{DF62W-2022SCF(A)} DF62W-EP2022PCF(A) EHS899800H-UP（注2） − AP105-DF62W-2226 901-4637-0 _{DF62W-2226SCF(A)} DF62W-EP2226PCF(A) EHS888400H-UP（注2） − プレス本体 CM-105C 901-0001-0 − ハンドツール HT802/DF62W-2022（注3） 550-0431-0 DF62W-2022SC(A) DF62W-EP2022PC(A) HT802/DF62W-2226（注4） 550-0416-6 DF62W-2226SC(A) DF62W-EP2226PC(A) 抜き工具 DF62W/RE-MD 902-4666-4 DF62W-2022SC(F)(A) DF62W-EP2022PC(F)(A) DF62W-2226SC(F)(A) DF62W-EP2226PC(F)(A) （注1）弊社指定の工具以外が原因で発生した問題につきましては、保証の対象外となります。 （注2）日本オートマチックマシン（株）［以下 J.A.M.］製の適合アプリケーターに関する圧着不具合及びアプリケータのお問い合わせは、 J.A.M.社のHPからお願い致します。（URL : http://www.jam-net.co.jp）

（注3）使用電線は、UL3443（AWG#20）, UL1007（AWG#22）に限ります。 （注4）使用電線は、UL1007（AWG#22, 24）, UL1430（AWG#24, 26）に限ります。

(11)

■ストレートピンヘッダー

P=2.2

CAV No. 端子No.表示端子No.1表示 P=2 _CA B 2.6 □ 0.5 24∞Ø0.8 +0.1 −0 13∞Ø0.8 +0.1 −0 P=2.2±0.05 4.4±0.05 P=2.2±0.05 6.6±0.05 P=2±0.05 6±0.05 ヘッダー外形 _P=2.2±0.05 8.8±0.05 P=2.2±0.05 6.6±0.05 P=2±0.05 8±0.05 ヘッダー外形 [13極] [24極] P=2.2±0.05 1.945±0.05 4.4±0.05 [13極] [24極] P=2±0.05 6±0.05 7.45±0.05 ヘッダー外形ヘッダー外形 13∞Ø0.9 +0.1 −0 P=2.2±0.05 3.045±0.05 6.6±0.05 Ø3±0.05 4.145±0.05 P=2.2±0.05 8.8±0.05 P=2±0.05 8±0.05 9.45±0.05 ヘッダー外形 24∞Ø0.9 +0.1 −0 P=2.2±0.05 3.045±0.05 6.6±0.05 Ø3±0.05 ※ 図は13極の例となります。製品番号 HRS No. 極数 A B C すずめっき金めっき DF62-13P-2.2DSA(**) 544-0582-0 ** 13 11.5 8.8 11.8 ○ ―― DF62-24P-2.2DSA(**) 544-0584-0 ** 24 14.5 10.8 13.8 ○ ―― （注1）販売数量は1トレー（13極： 100個入り、24極： 80個入り）単位です。トレー単位でご注文ください。 （注2）未製品化の金めっき品をご検討の際は、弊社営業担当へご相談ください。 単位 : mm 【仕様番号】** 無：すずめっき（01）：金めっき ●基板穴寸法（推奨基板厚t=1.6±0.1）

■ライトアングルピンヘッダー

P=2.2 t=0.47 □0.5 端子No.表示端子No.1表示 P=2 2.4 A C CAV No. B 3.6 ※ 図は13極の例となります。製品番号 HRS No. 極数 A B C すずめっき金めっき DF62-13P-2.2DS(**) 544-0581-0 ** 13 11.5 12.9 19.5 ○ ―― DF62-24P-2.2DS(**) 544-0583-0 ** 24 15.4 14.9 23.5 ○ ○ （注1）販売数量は1トレー（100個入り）単位です。トレー単位でご注文ください。 （注2）未製品化の金めっき品をご検討の際は、弊社営業担当へご相談ください。 単位 : mm 【仕様番号】** 無：すずめっき（01）：金めっき ●基板穴寸法（推奨基板厚t=1.6±0.1）

(12)

12 営業本部神奈川県横浜市都筑区中川中央2丁目6番3号 電話 045 − 620 − 3491（代表） このカタログの内容は2018年3月現在のものです。尚、改良等により、予告なく内容変更をする場合もありますのでご了承ください。

■ストレートピンヘッダー（防水タイプ）

■防水ピン

※ 図は9極の例となります。製品番号 HRS No. 極数 A B すずめっき金めっき DF62W-9P-2.2DSA(**) 544-1024-0 ** 9 12 12.1 ―― ○ 製品番号 HRS No. DF62W-WP 544-1014-6 （注1）販売数量は1トレー（200個入り）単位です。トレー単位でご注文ください。 （注2）未製品化のすずめっき品をご検討の際は、弊社営業担当へご相談ください。 （注1）販売数量は1パック（100個入）単位です。パック単位でご注文ください。 （注2）圧着端子を挿入しないで使用する際は、防水ピンで端子穴を塞いでください。 単位 : mm 【仕様番号】** 無：すずめっき（01）：金めっき ●基板穴寸法（推奨基板厚t=1.6±0.1）

使用上のご注意

圧着ソケットへ圧着端子を挿入する際は、性能信頼性を維持する為、斜めに挿入しないでください。 ハーネス時に於ける取り扱い上の注意事項は別途『DF62シリーズハーネス手順書（ATAD-H0593）』及び『DF62Wシリーズ ハーネス手順書(ATAD-H0760)』をご参照ください。 本製品は製造ロットにより、成形品の色相に多少の違いを生じる場合がありますが、製品性能には影響ありません。 挿抜時に於ける取り扱い上の注意事項は別途『DF62シリーズ挿抜手順書（ATAD-H0599）』及び『DF62Wシリーズ挿抜 手順書（ATAD-H0761）』をご参照ください。 P=2.2 P=2.2 端子No1.表示 CAV No. □0.5 2.85 15.5 A B HRS Logo CAV No. 30 Ø16.5 29( 防水面 ) Ø17 30 Ø16.5 9∞Ø0.8 +0.1 −0 5.05±0.05 [9極] P=2.2±0.05 P=2.2±0.05 P=2.2±0.05 P=2.2±0.05 4.5±0.05 ヘッダー外形 Ø1.8+0.1 −0
