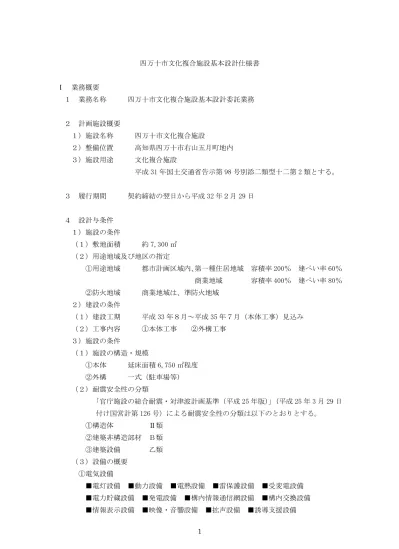

1 四万十市文化複合施設基本設計仕様書 Ⅰ 業務概要 １ 業務名称 四万十市文化複合施設基本設計委託業務 ２ 計画施設概要 １）施設名称 四万十市文化複合施設 ２）整備位置 高知県四万十市右山五月町地内 ３）施設用途 文化複合施設 平成 31 年国土交通省告示第 98 号別添二類型十二第 2 類とする。 ３ 履行期間 契約締結の翌日から平成 32 年２月 29 日 ４ 設計与条件 １）施設の条件 （１）敷地面積 約 7,300 ㎡ （２）用途地域及び地区の指定 ①用途地域 都市計画区域内、第一種住居地域 容積率 200％ 建ぺい率 60％ 商業地域 容積率 400％ 建ぺい率 80％ ②防火地域 商業地域は、準防火地域 ２）建設の条件 （１）建設工期 平成 33 年８月～平成 35 年７月（本体工事）見込み （２）工事内容 ①本体工事 ②外構工事 ３）施設の条件 （１）施設の構造・規模 ①本体 延床面積 6,750 ㎡程度 ②外構 一式（駐車場等） （２）耐震安全性の分類 「官庁施設の総合耐震・対津波計画基準（平成 25 年版）」（平成 25 年 3 月 29 日 付け国営計第 126 号）による耐震安全性の分類は以下のとおりとする。 ①構造体 Ⅱ類 ②建築非構造部材 Ｂ類 ③建築設備 乙類 （３）設備の概要 ①電気設備 ■電灯設備 ■動力設備 ■電熱設備 ■雷保護設備 ■受変電設備 ■電力貯蔵設備 ■発電設備 ■構内情報通信網設備 ■構内交換設備 ■情報表示設備 ■映像・音響設備 ■拡声設備 ■誘導支援設備
2 ■テレビ共同受信設備 ■監視カメラ設備 □駐車場管制設備 ■防犯・入退室管理設備 ■火災報知設備 ■中央監視設備 ■テレビ電波障害防除設備 ■昇降機設備 ②機械設備 ■空気調和設備 ■換気設備 ■排煙設備 ■自動制御設備 ■衛生機器設備 ■給水設備 ■排水設備 ■給湯設備 ■消火設備 ■ガス設備 ■厨房機器設備 □浄化槽設備 ③舞台設備 ■舞台機構設備 ■舞台照明設備 ■舞台音響設備 ■舞台連絡設備 ■ＩＴＶ設備 ■映像設備又は投影設備 尚、設備の概要については、打ち合わせにより双方の合意のもと内容が変更する場 合がある。 ５ 業務基礎条件 １）諸室の配置レイアウトについては、詳細な設計に着手する前に大ホールの座席数 を 850 席程度とした場合と 1,000 席とした場合で事業費と施設管理費等の比較検 討をしたうえで調査職員等と協議を行い、基本設計にあたること。 なお、詳細については協議の上決定する。 ２）施設の特性を理解し機能性を重視した計画とすること。 ３）関係法令に適合した設計とすること。 ４）建築及び設備との取合については十分注意を払い、維持管理も容易にできるよう 考慮した設計とすること。 ５）現地調査を十分に行い、機能等を十分考慮し意匠・配置等協議検討を行うこと。 ６）機器の能力が十分機能する計画とすること。 ７）今日的ホールとして求められる機能を十分に設えること。 ８）将来の設備更新等に対して十分に配慮した設計とすること。 ９）事業費の縮減に努めること。 ６ 設計上の留意事項 １）基本事項 （１）同一敷地内に隣接して高知県農業協同組合幡多地区新本館が計画される。敷地 全体の配置計画については、文化複合施設側が主体となり、高知県農業協同組合 幡多地区新本館関係者等と協議を行ったうえで基本設計にあたること。 （２）市内景観及び高知県農業協同組合幡多地区新本館の外観等と意匠調和に努める こと。 （３）四万十市産材利用促進方針に沿った計画にすること。 （４）四万十の特性を活かした計画を行うこと。 （５）防災計画について検討すること。
3 ２）整備予定地の地質調査資料はない（平成 32 年度に予定している）。 ３）設計についての詳細な事項は、関係部署担当者とその都度十分な協議を行い、その 都度打合せ記録簿により詳細報告を行うこと。 ４）諸官庁との事前打ち合わせを確実に行い、適正な計画とすること。 ５）基本設計に先立ち、現地調査等を実施すること。 ６）使用する材料・機器等はできるだけ耐用年数の長いものを検討・計画すること。 ただし、材質又は機器の性質上、耐用年数が一定年数のものは、将来の維持管理を配 慮して選定すること。 ７）関連法規等（法律・条令・要綱等）を全て把握し、これらに違反することがないよ うに計画すること。計画段階において、関連する法規等を所轄する関係部署と協議し ながら計画すること。 ７ 調査・打合せ及び記録 １）設計業務を適正かつ円滑に実施するため、管理技術者と調査職員は常に密接な連 携を取り、業務の方針、条件等の疑義を正すものとし、その内容については、その 都度、受注者が打合せ記録簿に記録し、相互に確認しなければならない。 ２）打合せの時期 （１）業務着手時（方針及び工程等の打合せ） （２）基本設計中間時 （３）市調査職員又は管理技術者が必要と認めたとき （４）その他 ３）受注者は、設計着手前に敷地調査を行うこと。なお、整備予定地内に設計上支障 となる障害物や環境保全上考慮すべき事項等を発見したときは、市調査職員とそ の処置について打合せを行う。 ４）受注者は、当該業務に関連する別途工事又は別途業務がある場合は、調整を図り 円滑に業務を進めなければならない。 ８ 提出図書等 １）契約時 （１）基本設計業務委託契約書 （２）着手届 （３）管理技術者・照査技術者届等 （４）基本設計業務工程表 （５）協力事務所選任届 ２）業務中 （１）打合せ記録簿 ３）基本設計完了時 （１）基本設計報告書（Ａ3 判 30 部）
4 （２）報告書、報告書データ及び図面データ （３）パース及び模型 ９ 適用基準（最新の基準を適用） 特記なき場合は、国土交通省（建設）大臣官房長営繕部が制定又は監修したもの とする。 １０ 設計業務の成果物 １）受注者は、設計業務が完了したときは、設計仕様書に示す成果物を業務完了届と ともに提出し、検査を受けるものとする。 ２）各設計書類は二つ折り製本とし、表紙、背表紙に委託業務名を印刷する。説明書 はＡ３判左綴じ製本とし、委託業務名を印刷する。積算数量計算書、同調書、工事 費積算書、同比較表はＡ４判ファイルに綴りタイトルをつけて提出すること。 ３）提出されたＣＡＤデータについては、当該施設に係る市民ワークショップや整備 検討委員会のほか住民等説明等に使用することがある。 １１ 業務にあたっての留意事項 １）業務遂行にあたり、市担当者から立会い要請があれば同行し、業務協力すること。 なお、同行費等については、委託料に含むものとする。 ２）現地調査については、施設管理者と調整のうえ実施すること。 ３）業務上知り得た事項について、他に漏らしてはならない。 ４）貸与する図書、参考資料については、業務完了時に返却すること。 ５）業務について疑義が生じたときは、係員と協議すること。 ６）基本設計書完了時の最終成果品は、企画広報課へ提出すること。 ７）市内部及び地域住民等への事業推進のための資料作成及び運営に協力すること。 Ⅱ 業務仕様 １ 仕様書の適用 仕様書に記載された特記事項の中で□印の付いたものについては、■印の付いた ものを適用する。 ２ プロポーザル方式により受注した場合の業務履行 受注者は、プロポーザル方式により設計業務を受託した場合には、技術提案書に より提案された履行体制により当該業務を履行する。 ３ 設計業務の範囲 １）標準業務 （１）基本設計 ■建築（意匠）基本設計 ■建築（構造）基本設計
5 ■電気設備基本設計 ■機械設備基本設計 ■舞台設備基本設計 ■外構整備基本設計 ① 基本設計標準業務（平成 31 年国土交通省告示第 98 号 別表 2-2） 項 目 総合 構造 設備 摘 要 （１）設計条件の整理 （ⅰ）条件整理 ■ ■ ■ （ⅱ）設計条件の変更等の協議 の場合 ■ ■ ■ （２）法令上の諸条件の調査及 び関係機関との打合せ （ⅰ）法令上の諸条件の調査 ■ ■ ■ （ⅱ）建築確認申請に係る関係 機関との打合せ ■ ■ ■ （３）上下水道、ガス、電力、通信等の供給状況の調査及び関係 機関との打合せ ■ ■ ■ （４）基本設計方針の策定 （ⅰ）総合検討 ■ ■ ■ （ⅱ）基本設計方針の策定及び 建築主への説明 ■ ■ ■ （５）基本設計図書の作成 ■ ■ ■ （６）概算工事費の検討 ■ ■ ■ （７）基本設計内容の建築主への説明等 ■ ■ ■ ② 基本設計検討事項リスト 項 目 内 容 備 考 １ 事業の把握 （１）基本設計工程計画書 修正工程は適宜提出 （２）周辺環境への影響及び調和についての提言 （３）施設規模・グレード等についての提言 （４）総合的なコスト縮減策の提言（社内ＶＥ案） （５）市産材等の利用の提言 （６）その他必要と思われる情報提供 ２ 敷地関係 （１）建設予定敷地の現況と条件 （２）アプローチ 動線 用地測量は、別途発注。H31.9 月頃成果品を貸与可能 ３ 法規関係 （１）建築関連法チェック
6 （２）消防関連法チェック 項 目 内 容 備 考 （３）高知県条例等チェック （４）その他法令チェック ４ 意匠計画 （１）平面計画 （２）立面計画 （３）ファザード計画 （４）ユニバーサルプラン・サイン計画 （５）什器計画 （６）イメージイラスト ５ 構造計画 （１）構造計画の概要 （２）基礎・地業工法の比較検討 （３）災害に対する考慮 （４）コストダウンに対する検討 （５）メンテナンスに対する検討 ６ 総合設備計画 （１）全体設備計画概要 （２）検討すべき課題の整理 （３）コスト概要 （４）メンテナンス概要 （５）電波障害 ７ 電気設備計画 （１）電気設備計画概要 （２）電波障害予測 （３）災害に対する配慮 （４）コストダウンに対する検討 （５）メンテナンスに対する検討 ８ 通信指令設備 （１）通信指令設備計画概要 （２）検討課題の整理及び解決 ９ 防災計画 （１）防災計画概要
7 （２）検討課題の整理及び解決 項 目 内 容 備 考 10 衛生設備計画 （１）給排水衛生設備計画概要 （２）災害に対する配慮 （３）コストダウンに対する検討 （４）メンテナンスに対する検討 11 空調設備計画 （１）空調・換気設備計画概要 （２）空調・換気方式の検討 （３）コストダウンに対する検討 （４）メンテナンスに対する検討 12 舞台設備計画 （１）全体舞台設備計画概要 （２）検討すべき課題の整理 （３）コスト概要 （４）メンテナンス概要 13 音響設備計画 （１）遮音等音響設備計画概要 （２）検討すべき課題の整理 （３）コスト概要 （４）メンテナンス概要 14 設備計画 （１）県 防災行政無線（地上系・衛星系） （２）市 防災行政無線（同報系） （３）動力 （４）貯蔵設備 15 外構計画 （１）駐車場計画 （２）緑化計画 （３）雨水排水処理計画 （４）災害に対する配慮 （５）コストダウンに対する検討
8 16 環境配慮 （１）騒音・振動・臭気に対する検討 項 目 内 容 備 考 （２）環境負荷低減に配慮した設計概要 （３）ＣＡＳＢＥＥ評価目標の考え方 17 工程計画 （１）工事工程計画概要 （２）課題の整理 （３）工期短縮の検討 18 コスト計画 （１）工事費概算計算書 （２）コスト縮減対策案 （３）ライフサイクルコスト予測 19 関係資料 （１）先進地事例等 （２）参考技術資料等 20 説明資料等 （１）完成予想パース Ａ３版 ２面 内容協議 （２）模型 適宜 内容協議 （３）パワーポイント 説明資料 内容協議 （４）大ホール席数規模 検討資料 内容協議 ※ 設計図書リストの内、協議により不要と認められるものは除く。 ※ 設計図書リストにないものであっても、協議により必要と認められるものは 加える。 ２）標準外業務（追加業務） ■市民への説明会等支援業務 （1）検討委員会支援業務（４回程度） ア 委員会毎の検討課題の整理と進行 イ 委員会検討資料作成、情報提供 ウ 委員会議事録作成 （2）市民ワークショップ支援業務（３回程度、４班編成を想定） ア ワークショップ毎の検討課題の整理とファシリテーション イ ワークショップ検討資料作成、情報提供 ウ ワークショップ検討内容の整理（瓦版の作成等） （3）その他基本設計のための必要な支援業務 ア 上記（1）、（2）業務の取りまとめ イ 担当課等との密な連携協議
9 ウ すべての打合せ及び協議についての会議録の作成 エ 市民公聴会（3 回程度）に関する資料の作成 オ その他、事務局の運営補助 ■透視図作成 ・外観鳥瞰図 彩色 Ａ３判 基本設計完了時 １葉 ・外観図 彩色 Ａ３判 基本設計完了時 １葉 ・内観図 彩色 Ａ３判 基本設計完了時 ３葉 ・額 木製又はアルミ製程度 ■模型製作 ・縮尺 １／２００～１／３００ ・主要材料 スチレンペーパー程度 ・ケース 有り ・材質 アクリル製程度 ４ 成果物内容 １）基本設計 果物 ■印を適用 原 図 a 建築（総合）設計 ■ 計画説明書 ■ 仕様概要書 １部 設計説明書に含む 設計説明書に含む Ａ３判 １部 Ａ３判 １部 Ａ３判 １部 Ａ３判 １部 Ａ３判 １部 Ａ３判 １部 １部 Ａ３判カラー製本 ■ 仕上概要書 ■ 面積表及び求積図 ■ 敷地案内図 ■ 配置図 ■ 平面図（各階） ■ 断面図 ■ 立面図 ■ 工事費概算書 ■ 透視図（Ａ３程度 着彩） b 構造 ■ 構造計画説明書 ■ 構造設計概要書 ■ 工事費概算書 設計説明書に含む 設計説明書に含む １部 C 電気設備（昇降機設備を含む） ■ 電気設備計画説明書 ■ 電気設備設計説明書 ■ 各種技術資料 ■ 工事費概算書 設計説明書に含む 設計説明書に含む 設計説明書に含む １部
10 d 機械設備 （給排水衛生・空調換気設備） ■ 機械設備計画説明書 ■ 機械設備設計概要書 ■ 各種技術資料 ■ 工事費概算書 設計説明書に含む 設計説明書に含む 設計説明書に含む １部 e 舞台設備 ■ 舞台機構設備計画説明書 ■ 舞台機構設備概要書 ■ 舞台照明設備計画説明書 ■ 舞台照明設備概要書 ■ 舞台音響設備計画説明書 ■ 舞台音響設備概要書 ■ その他舞台設備計画説明書 ■ その他舞台設備概要書 ■ 各種技術資料 ■ 工事費概算書 設計説明書に含む 設計説明書に含む 設計説明書に含む 設計説明書に含む 設計説明書に含む 設計説明書に含む 設計説明書に含む 設計説明書に含む 設計説明書に含む １部 ｆ 外構設備 ■ 駐車場計画説明書 ■ 緑化計画説明書 ■ 雨水排水処理計画説明書 ■ 工事費概算書 設計説明書に含む 設計説明書に含む 設計説明書に含む １部 ｇ その他設備 ■ 建築音響設備計画説明書 ■ 建築音響設備概要書 ■ 遮音計画説明書 ■ 遮音概要書 ■ 各種技術資料 ■ 工事費概算書 設計説明書に含む 設計説明書に含む 設計説明書に含む 設計説明書に含む 設計説明書に含む １部 ・「構造」「電気・機械設備」「その他設備」に揚げる成果図書は、「建築(総合)」に揚げる図書に含むことができる。 ・「計画説明書」には、設計主旨、計画概要、各概要書及び図面（縮小）等を含む。 ・「計画概要書」には、仕様概要及び計画図に関する記載を含む。
