& ロータリースイッチアッテネーター Seiden のロータリースイッチは本来微弱電流機器の回路切替用として接触抵抗の安定性耐久性を重視して開発されたもので特に医療用電子機器精密測定器などの分野で御好評を得ておりますオーティオ用ロータリースイッチはこれまでの経験技術により基本性能を

全文

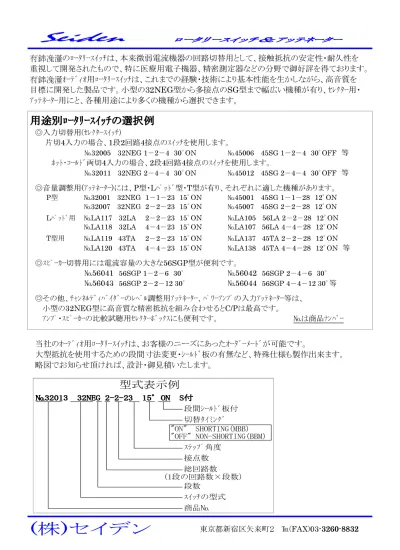

(1)ﾛｰﾀﾘｰｽｲｯﾁ＆ｱｯﾃﾈｰﾀｰ. Seiden. のﾛｰﾀﾘｰｽｲｯﾁは、本来微弱電流機器の回路切替用として、接触抵抗の安定性・耐久性を重視して開発されたもので、特に医療用電子機器、精密測定器などの分野で御好評を得ております。 ｵｰﾃﾞｨｵ用ﾛｰﾀﾘｰｽｲｯﾁは、これまでの経験・技術により基本性能を生かしながら、高音質を目標に開発した製品です。小型の32NEG型から多接点のSG型まで幅広い機種が有り、ｾﾚｸﾀｰ用・ｱｯﾃﾈｰﾀｰ用にと、各種用途により多くの機種から選択できます。用途別ﾛｰﾀﾘｰｽｲｯﾁ用途別ﾛｰﾀﾘｰｽｲｯﾁの選択例ﾛｰﾀﾘｰｽｲｯﾁの選択例. ◎入力切替用(ｾﾚｸﾀｰｽｲｯﾁ) 片切4入力の場合、1段2回路4接点のｽｲｯﾁを使用します。 №32005 32NEG 1－2－4 30゜ON №45006 45SG 1－2－4 30゜OFF 等ﾎｯﾄ･ｺｰﾙﾄﾞ両切4入力の場合、2段4回路4接点のｽｲｯﾁを使用します。 №32011 32NEG 2－4－4 30゜ON №45012 45SG 2－4－4 30゜OFF 等 ◎音量調整用(ｱｯﾃﾈｰﾀｰ)には、P型・Lﾊﾟｯﾄﾞ型・T型が有り、それぞれに適した機種があります。 P型. №32001 №32007 Lﾊﾟｯﾄﾞ用 №LA117 №LA118 T型用 №LA119 №LA120. 32NEG 32NEG 32LA 32LA 43TA 43TA. 1－1－23 2－2－23 2－2－23 4－4－23 2－2－23 4－4－23. 15゜ON 15゜ON 15゜ON 15゜ON 15゜ON 15゜ON. №45001 №45007 №LA105 №LA107 №LA137 №LA138. 45SG 1－1－28 12゜ON 45SG 2－2－28 12゜ON 56LA 2－2－28 12゜ON 56LA 4－4－28 12゜ON 45TA 2－2－28 12゜ON 45TA 4－4－28 12゜ON. 等. ◎ｽﾋﾟｰｶｰ切替用には電流容量の大きな56SGP型が便利です。 №56041 56SGP 1－2－6 30゜ №56042 56SGP 2－4－6 30゜ №56043 56SGP 2－2－12 30゜ №56044 56SGP 4－4－12 30゜等 ◎その他、ﾁｬﾝﾈﾙﾃﾞｨﾊﾞｲﾀﾞｰのﾚﾍﾞﾙ調整用ｱｯﾃﾈｰﾀｰ、ﾊﾟﾜｰｱﾝﾌﾟの入力ｱｯﾃﾈｰﾀｰ等は、小型の32NEG型に高音質な精密抵抗を組み合わせるとC/Pは最高です。ｱﾝﾌﾟ・ｽﾋﾟｰｶｰの比較試聴用ｾﾚｸﾀｰﾎﾞｯｸｽにも便利です。 №は商品ﾅﾝﾊﾞｰ. 当社のｵｰﾃﾞｨｵ用ﾛｰﾀﾘｰｽｲｯﾁは、お客様のニーズにあったｵｰﾀﾞｰﾒｰﾄﾞが可能です。大型抵抗を使用するための段間寸法変更・ｼｰﾙﾄﾞ板の有無など、特殊仕様も製作出来ます。略図でお知らせ頂ければ、設計・御見積いたします。型式表示例. №32013 32NEG 2-2-23 15゜ON S付. 段間ｼｰﾙﾄﾞ板付. 切替ﾀｲﾐﾝｸﾞ. "ON". "OFF" SHORTING(MBB). NON-SHORTING(BBM). ｽﾃｯﾌﾟ角度. 接点数総回路数 (1段の回路数×段数). 段数ｽｲｯﾁの型式. 商品№. (株)セイデン. 東京都新宿区矢来町２ ℡(FAX)03-3260-8832.

(2) Seiden 32NEG型型 32NEGｼﾘｰｽﾞは､高信頼性はもとより、音質面からも十分に検討したｵｰﾃﾞｨｵ用ﾛｰﾀﾘｰｽｲｯﾁで、. 接点は銀ﾍﾞｰｽに金ﾒｯｷを施してあり、接触抵抗の安定性と信頼性に優れています。回転ﾄﾙｸも特に軽く製作されており、非常に良い切換感触が得られます。比較的小型で､1/4W型抵抗を組合わせたｱｯﾃﾈｰﾀｰは、従来型ｶｰﾎﾞﾝVRとの交換が容易です。ｾﾚｸﾀｰｽｲｯﾁとｱｯﾃﾈｰﾀｰの組合せは､薄型ｹｰｽのﾌﾟﾘｱﾝﾌﾟに適しています。又、精密抵抗との組合せで､ﾁｬﾝﾈﾙﾃﾞｨﾊﾞｲﾀﾞｰのﾚﾍﾞﾙ設定用・ﾊﾟﾜｰｱﾝﾌﾟの入力ﾚﾍﾞﾙ用等､接点数を可変出来るので､幅広くご利用いただけます。許容電圧 DC200V(0.1A以下) 許容電流 DC2Ａ(10V以下) 接触抵抗 5mΩ以下. 定格. 耐電圧 DC 500Ｖ１分回転トルク 0.5 ～ 1.5Kg 許容温度 -20℃～+70℃. 38. 40. ±2 37. ｱｯﾃﾈｰﾀｰ用. 絶縁抵抗 1000MΩ以上耐久性 50000回以上(無負荷). 商品№ 段-回路接点数角度ﾀｲﾐﾝｸﾞ 32001 1-113～23 15゜ ON 32002 1-12～12 30゜ ON 32007 2-213～23 15゜ ON 32008 2-22～12 30゜ ON 32025 4-413～23 15゜ ON 32026 4-42～12 30゜ ON 32040 6-613～23 15゜ ON 32041 6-62～12 30゜ ON. ｾﾚｸﾀｰ用. 商品№ 段-回路接点数角度ﾀｲﾐﾝｸﾞ 32005 1-22 ～6 30゜ ON 32006 1-22 ～6 30゜ OFF 32008 2-22～12 30゜ ON 32009 2-22～12 30゜ OFF 32011 2-42 ～6 30゜ ON 32012 2-42 ～6 30゜ OFF 32044 1-42 ～3 30゜ ON 32045 1-42 ～3 30゜ OFF. ◎ﾌﾚｰﾑのｽﾄｯﾊﾟｰﾋﾞｽをゆるめることで接点数を変更出来ます。 ◎切替ﾀｲﾐﾝｸﾞは､ ON(ｼｮｰﾃｨﾝｸﾞ) OFF(ﾉﾝｼｮｰﾃｨﾝｸﾞ) が有ります。 30゜OFF型は､型は､隣接ﾗｸﾞ隣接ﾗｸﾞをﾗｸﾞを1組として配線する事でON型として使用できます。 ◎上記の他、6段まで各種タイプがありますので、用途に応じてお選びいただけます。又、多接点型のSD-45SG･56SG･62SG･74SGも有ります。段間寸法・段間シールド等の各種特殊品も承っておりますので、お問合せ下さい。. (株)セイデン. ±2 S. 段間ｼｰﾙﾄﾞ板付. 9.5φ 13.5. 3.5φ. ﾊﾟﾈﾙ取付穴. 東京都新宿区矢来町２ ℡(FAX)03-3260-8832.

(3) 43NEG型型. Seiden. 43NEGｼﾘｰｽﾞは32NEGｼﾘｰｽﾞより一回り大型で、高信頼性はもとより､音質面からも十分に検討されたｵｰﾃﾞｨｵ用ﾛｰﾀﾘｰｽｲｯﾁで、接点は銀ﾍﾞｰｽに金ﾒｯｷを施してあり、接触抵抗の安定性と信頼性に優れています。回転トルクも軽く製作されており、非常に良い切換感触が得られます。ｾﾚｸﾀｰｽｲｯﾁ用の他、1/2W型抵抗を使用したｱｯﾃﾈｰﾀｰ用としても便利です。接点数は､ｽﾄｯﾊﾟｰﾋﾞｽを緩める事で､ご購入後目的に応じて可変出来ます。定格. 許容電圧 DC200V(0.2A以下) 許容電流 DC3Ａ(10V以下) 接触抵抗 5mΩ以下. ±1. ｱｯﾃﾈｰﾀｰ用. 商品№ 43001 43007 43013 43017 43027. 段-回路接点数 1-1- 13～23 2-2- 13～23 3-3- 13～23 4-4- 13～23 6-6- 13～23. 耐電圧 DC 500Ｖ１分回転トルク 0.5 ～ 1.5Kg 許容温度－20℃～+70℃. ±2. 角度ﾀｲﾐﾝｸﾞ 15゜ ON 15゜ ON 15゜ ON 15゜ ON 15゜ ON. 絶縁抵抗 1000MΩ以上耐久性 50000回以上(無負荷). ±2 82. ±2 S. ｾﾚｸﾀｰ用. 商品№ 43003 43004 43009 43010. 段-回路 1-21-22-42-4-. 接点数 2～11 2～6 2～11 2～6. ◎ﾌﾚｰﾑのｽﾄｯﾊﾟｰﾋﾞｽをゆるめることで接点数を変更出来ます。 ◎切替ﾀｲﾐﾝｸﾞは､ ON(ｼｮｰﾃｨﾝｸﾞ) OFF(ﾉﾝｼｮｰﾃｨﾝｸﾞ) が有ります。 30゜ 30゜OFF型は OFF型は､型は､隣接ﾗｸﾞ隣接ﾗｸﾞをﾗｸﾞを1組として配線する事で、ON 組として配線する事で、ON型として使用できます。 ON型として使用できます。 ◎上記の他、6段まで各種タイプがありますので、用途に応じてお選びいただけます。又、多接点型のSD-45SG･56SG･62SG･74SGも有ります。段間寸法・段間シールド等の各種特殊品も承っておりますので、お問合せ下さい。. (株)セイデン. 角度ﾀｲﾐﾝｸﾞ 15゜ ON 30゜ OFF 15゜ ON 30゜ OFF 9.5φ 13.5. 3.5φ. ﾊﾟﾈﾙ取付穴. ２００８．５. 東京都新宿区矢来町２ ℡(FAX)03-3260-8832.

(4) SG型型. Seiden. 45SG･56SG･62SG･74SG型は､高音質･高信頼性を目標に､ﾌﾚｰﾑには銅､接点･ﾌﾞﾗｼ等にAgを使用し､磁性金属は最小限に留めています。接触抵抗の安定性・切換感触も良く､外見･性能面とも完成度の高い､豪華な多接点型のｽｲｯﾁです。特に固定抵抗との組み合わせで､音質・信頼性に優れた究極のｱｯﾃﾈｰﾀｰを製作出来ます。SGｼﾘｰｽでのｾﾚｸﾀｰｽｲｯﾁ・ｱｯﾃﾈｰﾀｰの組合せは、最高級ﾌﾟﾘｱﾝﾌﾟに最適の組合せです。尚､大型の巻線抵抗を使用する場合等の寸法変更､特注品も制作可能です。. ★45SG・56SG・62SG・74SG型定格許容電圧 DC200V(1A以下) 耐電圧 DC 500Ｖ１分絶縁抵抗 1000MΩ以上許容電流 DC5Ａ(10V以下) 回転トルク 0.5 ～ 1.5Kg 耐久性 50000回以上(無負荷) 接触抵抗 5mΩ以下許容温度 -20℃～+70℃. 6. 6. 6. 22. 37. 22. 商品№ 段-回路接点数角度 45002 1-12～23 15゜ 45003 1-12～28 12゜ 45008 2-22～23 15゜ 45009 2-22～28 12゜ 45026 4-42～23 15゜ 45027 4-42～28 12゜ 56002 1-12～34 10゜ 56006 2-22～34 10゜ 56018 4-42～34 10゜ 56025 5-52～34 10゜ 56028 6-62～34 10゜ ◎パネル取付穴寸法. ×3. ×3. 3.2φ R16. 8φ. 120ﾟ. 45.56SG型. R21. 120ﾟ. 8φ 62SG型 . 0N ON ON ON ON ON ON ON ON ON ON. 3.2φ R26. 商品№ 段-回路接点数 62002 1-12～46 62003 1-22～22 62005 2-22～46 62006 2-42～22 62014 4-42～46 62020 5-52～46 74001 1-147～58 74002 2-247～58 74005 4-447～58. ﾀｲﾐﾝｸﾞ. ×3. 3.2φ. 120ﾟ. ±1. ±2. 22. 62. 74. 角度ﾀｲﾐﾝｸﾞ゜ ON ゜ ON ゜ ON ゜ ON ゜ ON ゜ ON ゜ ON ゜ ON ゜ ON. 7.5 7.5 7.5 7.5 7.5 7.5 6 6 6. 62□. 56□. 45□ M3. 120ﾟ. R26. M3. 8φ 74SG型 . ◎切替ﾀｲﾐﾝｸﾞは､ON(ｼｮｰﾃｨﾝｸﾞ)､OFF(ﾉﾝｼｮｰﾃｨﾝｸﾞ)が有ります。 ◎接点数は固定です。ご希望の接点数をご注文時にご指定ください。. (株)セイデン. 東京都新宿区矢来町２ ℡(FAX)03-3260-8832. 120ﾟ.

(5) 45SG型型 (30° °). Seiden. 45SG型は､高音質･高信頼性を目標に､ﾌﾚｰﾑには銅､接点･ﾌﾞﾗｼ等にAgを使用し､磁性金属は最小限に留めています。接触抵抗の安定性・切換感触も良く､外見･性能面とも完成度の高い､豪華なｽｲｯﾁです。 SGｼﾘｰｽでのｾﾚｸﾀｰｽｲｯﾁ・ｱｯﾃﾈｰﾀｰの組合せは、最高級ﾌﾟﾘｱﾝﾌﾟに最適の組合せです。. ★45SG型定格許容電圧 DC200V(1A以下) 耐電圧 DC 500Ｖ１分許容電流 DC5Ａ(10V以下) 回転トルク 0.5 ～ 1.5Kg 接触抵抗 5mΩ以下許容温度 -20℃～+70℃. 絶縁抵抗 1000MΩ以上耐久性 50000回以上(無負荷). (アッテネーター) ( 片切り) (アッテネーター) ( ±両切り). №45001 №45006 №45007 №45012. 45SG 1段1回路2～12接点 45SG 1段2回路2～ 6接点 45SG 2段2回路2～12接点 45SG 2段4回路2～ 6接点. その他. №45013 ・ №45018 ・ №45019 ・ №450２２4 ・ №450２５２５ № № № №45030 ・ №45031 ・ №45037 ・ №45040 ・ №45043 № № №. 6. 45□. 30゜OFF 30゜OFF ｽﾃﾚｵ 30゜OFF 30゜OFF ｽﾃﾚｵ. φ. 6. ±1 22. ±1. 40. ±2. φ. 22. №45001・№ ・№45006 ・№. ±1. 65. ±2. №45007・№ ・№45012 ・№. 9.5φ 13.5. 6. φ. 3.5φ. ﾊﾟﾈﾙ取付穴. 22. ±1. ±2. 115. №45025・№ ・№45030 ・№. ◎切替ﾀｲﾐﾝｸﾞは､OFF(ﾉﾝｼｮｰﾃｨﾝｸﾞ)ですが、隣接ﾗｸﾞを1組として配線し、ON型として使用できます。 ◎接点数は、ストッパービスを緩めることで、可変出来ます。. (株)セイデン. 東京都新宿区矢来町２ ℡(FAX)03-3260-8832.

(6) 56SGP型型. Seiden. 56SGP型は、SG型の性能をそのままに電流容量を大きくしたもので、スピーカーの切替用に最適です。. また、スピーカーネットワークのレベル調整用アッテネーターを製作するする場合にも、ご利用ください。抵抗の寸法等による、特注品も製作できます。 ★56SGP型定格許容電圧 DC250V 耐電圧 DC 1000Ｖ１分絶縁抵抗 1000MΩ以上許容電流 DC5Ａ(100V以下) 回転トルク 0.5 ～ 1.5Kg 耐久性 50000回以上(無負荷) 接触抵抗 5mΩ以下回路抵抗 10mΩ以下許容温度 -20℃～+70℃. №56041 56SGP 1段2回路2～6接点 30゜OFF №56042 56SGP 2段4回路2～6接点 30゜OFF №56043 56SGP 2段2回路7～12接点 30゜OFF №56044 56SGP 4段4回路7～12接点 30゜OFF. 6. 6. 56. □. (ﾓﾉﾗﾙ両切り・ｽﾃﾚｵ片切り) (ｽﾃﾚｵ両切り) (ﾓﾉﾗﾙ両切り・ｽﾃﾚｵ片切り・アッテネーター) (ﾓﾉﾗﾙ両切り・ｽﾃﾚｵ片切り・アッテネーター). 22. ±1. ±1 22. 40±2. №56041. 64. ±2. №56042・№ ・№56043 ・№. 9.5φ 13.5. 6. 3.5φ. ﾊﾟﾈﾙ取付穴. 22. ±1. 114. ±2. №56044. ◎切替ﾀｲﾐﾝｸﾞは､OFF(ﾉﾝｼｮｰﾃｨﾝｸﾞ)ですが、隣接ﾗｸﾞを1組として配線し、ON型として使用できます。 ◎接点数は、ストッパービスを緩めることで、可変出来ます。. (株)セイデン. 東京都新宿区矢来町２ ℡(FAX)03-3260-8832.

(7) Seiden. ｱｯﾃﾈｰﾀｰ製作用ｱｯﾃﾈｰﾀｰ製作用ﾛｰﾀﾘｰｽｲｯﾁ製作用ﾛｰﾀﾘｰｽｲｯﾁ. P型・Lﾊﾟｯﾄﾞ型・T型、各種ｱｯﾃﾈｰﾀｰに利用できるよう、小型から多接点型まで幅広いﾀｲﾌﾟがあり、. 好みの抵抗を組み込んで高音質なｱｯﾃﾈｰﾀｰを製作出来ます。. IN. IN. OUT. Lﾊﾟｯﾄﾞ型. T型. R1. P型. Z. R2. Ｖ Z. Ｗ. OUT 商品№. ﾓﾉﾗﾙ用. 商品№. ｽﾃﾚｵ用. №32001 32NEG 1-1-23 15゜ №32013 32NEG 2-2-23 15゜S付 №43001 43NEG 1-1-23 15゜ №43007 43NEG 2-2-23 15゜S付 №45003 45SG 1-1-28 12゜ №45009 45SG 2-2-28 12゜ №56002 56SG 1-1-34 10゜ №56006 56SG 2-2-34 10゜ Lﾊﾟｯﾄﾞ №LA117 32LA 2-2-23 15゜ №LA118 32LA 4-4-23 15゜ №LA133 32LAC 2-2-23 15゜ №LA134 32LAC 4-4-23 15゜ №LA125 56LA 2-2-28 12° №LA126 56LA 4-4-28 12゜ №LA127 56LA 2-2-34 10° №LA128 56LA 4-4-34 10゜ №LA135 56LA 2-2-23 15° №LA136 56LA 4-4-23 15゜ T型用 №TA001 45TA 2-2-23 15° №TA002 45TA 4-4-23 15° №TA003 45TA 2-2-28 12° №TA004 45TA 4-4-28 12゜ №TA005 56TA 2-2-34 10° №TA006 56TA 4-4-34 10゜ ※32LA・32NEGの機種は1/4W用、他の機種は1/2Wの抵抗が取付出来ます。 LA型は、Lﾊﾟｯﾄﾞ型ATT製作用に抵抗を付けやすく設計してあります。 Lﾊﾟｯﾄﾞ型ATTは回路の性質上､切換時にﾌﾟﾂﾌﾟﾂとノイズに聞こえることが有りますが 32・43型を除く機種は、ノイズを軽減する対策が成されています。Ｐ型用. 用. (株)セイデン. 東京都新宿区矢来町２ ℡(FAX)03-3260-8832. Z.
