(1)

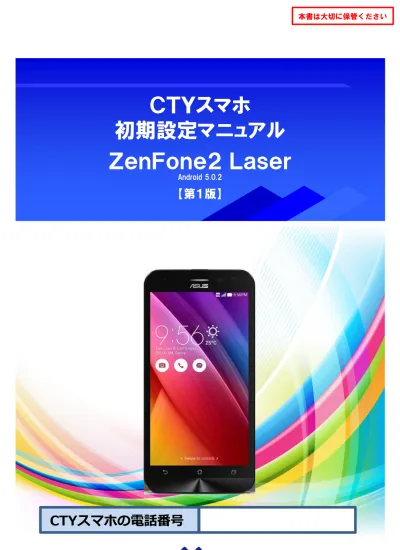

ＣＴＹスマホ

初期設定マニュアル

ＺｅｎＦｏｎｅ２Ｌａｓｅｒ

Android 5.0.2

【第１版】

本書は大切に保管ください

CTYスマホの電話番号

(2)

2

１ _製品概要

２ 初期設定をはじめる前に

３ 利用中のアプリやサイトの

IDとパスワード

４ 文字の入力

５ 初期設定

６ _{SIMカードの設定}

電源の入切

７ _{Wi-FiをONにする}

はじめに

本書は「_{ZenFone2 Laser」に初期設定を行うためのマニュアルとなります。} 詳しい操作方法については、メーカーホームページ上のユーザーマニュアルを参照ください。【_{ASUS ZenFone2 Laser ユーザーマニュアル】}

http://dlcdnet.asus.com/pub/ASUS/ZenFone/ZE500KL/J10021_ZE500KL_EM_WEB_only.pdf なお、本マニュアルは本製品購入時の_{Android OS「}_{Android 5.0.2}」で作成しています。

OSのバージョンアップを行った場合、画面構成やアプリの利用方法が異なる場合があります。

P.03

P.04

P.05

P.06

P.07

P.17

P.31

P.21 Wi-Fiを新たに設定する

P.33

８ _{Googleアカウントを設定する}

_P.22

12

９ _{CTYメールアドレスを設定する}

_P.27

10 スリープモード（省電力モード）

P.32

11

(3)

3

本製品は_{ASUS社製スマートフォン「ZenFone2 Laser（モデル名：ZE500KL）」です。}

２ 製品外観

1 製品仕様

項目仕様 OS Android 5.0.2 高さ × 幅 × 厚さ 143.7mm（高さ） × 71.5mm（幅） × 10.5mm（厚さ）重さ 145g 本体容量 16GB（OS部含む）外部メディア microSDカード（microSD、microSDHC、microSDXC）最大容量128GB カメラ前面：500万画素背面：1,300万画素対応無線規格※ _{4G（LTE）: 700(28)/800(6,18,19)/850(5)/900(8)/1,700(9)/1,800(3)/2,100(1)MHz} 3G：W-CDMA 800(6,19)/850(5)/900(8)/1,900(2)/2,100(1)MHz Wi-Fi（無線LAN） IEEE802.11 b/g/n（2.4GHz） ※かっこ内の値はバンドとなります

製品概要

１

(4)

4 １ Googleアカウント

本製品は_{Google社が提供する「Android OS」で動作します。} Android OSの全機能を利用するには「Googleアカウント」が必要です。 Googleアカウントとは、Google社が無償で提供するフリーメールです。 ■_{Googleアカウントを利用している場合} Googleアカウントを既にご利用の方は、パスワードも併せて準備願います。 ■_{Googleアカウントのパスワードを忘れた場合} パスワードを忘れた場合、下記URLからパスワードの再設定を行ってください。パスワードアシスタンス_{⇒ https://www.google.com/accounts/recovery/} ■_{Googleアカウントを利用していない場合} 初期設定の作業後に_{Googleアカウントを新規作成します。} 本製品を利用するには「初期設定」を行う必要があります。「初期設定」には「Googleアカウント」と「Wi-Fi」が必要となります。 Googleアカウントパスワード @gmail.com

２ Wi-Fi（無線LAN ）

本製品の初期設定には「_{Wi-Fi」が必要となります。} 「_{Wi-Fi」を利用するには「無線ルータ」が必要です。} 本製品を無線ルータに接続するため、_{SSIDおよび暗号キーを確認してください。} 複数の_{SSIDが記載されている場合は、プライマリSSIDをご利用ください。} 分からない場合は無線ルータに張付されたラベルを参照願います。 ※ラベルに記載がない場合は、メーカーへ確認方法をお問い合わせください。 ①SSID（無線電波の名称） ②暗号キー（無線電波に接続するためのパスワード） SSID 暗号キー

初期設定をはじめる前に

２

(5)

5

利用中のアプリやサイトがある場合、アプリ起動時やサイトへのログイン時に_IDとパスワードを入力する必要があります。 ID・パスワードが不明の場合、利用データ等を継続して利用する事ができません。本製品を利用する前に必ず_{IDとパスワードをご確認ください。} ID・パスワードが分からない場合は、アプリ・サイト提供元へお問い合わせください。アプリ・サイト名 _ID パスワード

利用中のアプリやサイトのIDとパスワード

３

(6)

6

本製品で文字を入力する場合、画面下にキーボードが表示されます。キーボードの表示には「テンキー」と「ソフトウェアキーボード」の2種類があります。

１ キーボードを切替える

「」をタッチすると「テンキー」と「ソフトウェアキーボード」に切替わります。

２ 「テンキー」で文字を切替える

「」をタッチする度に「ひらがな」、「英字・記号」、「数字」の順に切替わります。【テンキー】【ソフトウェアキーボード】

３ _{「ソフトウェアキーボード」で文字を切替える}

「」をタッチすると「英字入力」と「ローマ字入力」に切替わります。また、「」をタッチすると「記号」に切替わります。【ひらがな】【英字・記号】【数字】「ひらがな」と「英字・記号」は、同じボタンを連続でタッチすると文字が変わります。 ■例：「あ」を5回タッチする入力文字が「あ」_{→「い」→「う」→「え」→「お」と変わり、「お」が入力されます。} 【英字入力】【ローマ字入力】【記号】

文字の入力

４

(7)

7

本製品の初期設定は、下記の手順で行います。

SIMカードの挿入

電源を入れる

言語の選択

インターネット接続

Wi-Fiの選択

アカウントの追加

ASUSアカウント

日時の設定

Inspire ASUS

アカウント

&同期

Google Drive プロモーション

Googleサービス

Data Transfer

優先データサービス

初期設定

５

(8)

8 SIMカードの挿入

A

1.本体の電源をオフにします。 2.左下隅にある溝を利用してバックパネルカバーを開き、取り外します。・指の爪を傷つけないようご注意ください。・ドライバー等を使用して取り外さないでください。・_{USBポートを損傷しないようご注意ください。}

注意

1 バックパネルカバーを取り外す

２バッテリーパックを取り外す

1.バッテリーパックを下部のツメを引き上げて取り外します。・本製品で利用可能なSIMカードのサイズは「microSIMカード」となります。・サイズの異なるSIMカードは絶対に使用しないでください。・製品の仕様により他社製SIMカードが利用できない場合がございます。事前に本製品で利用可能かを_{SIMカード提供元へご確認ください。} ・他社製_{SIMカードや改造されたSIMカードの利用による故障・破損・動作不良} につきましては、弊社では保証いたしません。

注意

(9)

9 ３ SIMカードの挿入

1.「SIM1」スロットにSIMを挿入します。 ※_{SIMカードには向きがあります} カットされた部分がスロットの左奥となるよう挿入します。 2.SIMを奥まで挿入します。

４バッテリーパックを取り付ける

5 バックパネルカバーを取り付ける

1.バッテリーパックを上側からセットします。 2.バッテリーパックの下側を押し、本体にセットします。 1.バックパネルカバーを取り付けます。

(10)

10

SIMカードを挿入後、本製品の電源を入れます。 1.ACアダプタに付属のUSBケーブルを接続。 2.本製品に付属のUSBケーブルを接続。 3.ACアダプタを電源コンセントに差込みます。 4.本体上部の電源ボタンを、本体が振動して画面が表示されるまで押し続けます。本製品の電源をはじめてオンにした場合、初期設定画面が表示されます。 1.利用する言語が選択されている事を確認します。 2.画面右下の ▶ をタッチします。 USBケーブルを抜き差しする時は、端子に対して真直ぐに抜き差ししてください。無理に行うと破損する場合があります。

注意

B

電源を入れる

C

言語の選択

１２３４

(11)

Ｅ

Wi-Fiの選択

11

利用環境にあわせて選択します。利用環境にあわせて選択します。  SIMを利用する _{1.「モバイルネットワークとWi-Fi」を選択する。} _{2.画面右下の ▶ をタッチします。}  SIMを利用しない _{1.「Wi-Fi接続のみ」を選択する} 2.画面右下の ▶ をタッチします。無線ルータへのWi-Fi接続設定を行います。 1.画面右上が「ON」であることを確認。 2.ご利用のSSIDをタッチします。

D

インターネット接続

1 Wi-Fiの選択

(12)

12

利用する_{SSIDのパスワードを入力します。} 1.「パスワードを表示する」をチェックします。 2.「パスワード」に暗号キーを入力します。 3.「接続」をタッチします。 4.「Wi-Fiの選択」画面に戻ります。利用する_{SSIDに接続できているかを確認します。} 1.利用するSSIDの下に「接続済み」と表示されていることを確認します。 2. 画面右下の ▶ をタッチします。

２パスワードを入力する

3 Wi-Fi接続を確認

(13)

13

Googleアカウントは初期設定の作業後に設定します。 Googleアカウントをお持ちの方も、本手順では「スキップ」を選択します。 1.「スキップ」をタッチします。 1.「スキップ」をタッチします。

１アカウントの追加

２アカウントの設定をスキップしますか？

F

アカウントの追加

(14)

ASUSアカウントは必要に応じて登録してください。本マニュアルでは作成しません。 1.画面右下の ▶ をタッチします。故障、紛失、機種交換時のデータ復元のため、自動同期を有効にします。 1.「データの自動同期」をチェックします。 2.画面右下の ▶ をタッチします。

G

ASUSアカウント

H

アカウント＆同期

「日付と時刻の自動設定」および「タイムゾーンを自動設定」は自動設定にします。 1.「日付と時刻の自動設定」がチェックされていることを確認します。 2.「タイムゾーンを自動設定」がチェックされていることを確認します。 3.画面右下の ▶ をタッチします。

I

日時の設定

(15)

15

Google Drive プロモーションは利用期間に期限があるため、本マニュアルでは利用しません。 1.画面右下の ▶ をタッチします。

J

Google Drive プロモーション

Google Drive プロモーションとは… Google Driveとは、Google社が提供するオンラインストレージです。 Googleアカウント作成時に無料で15GBの保存スペースが割り当てられますが、Google Drive プロモーションを利用すると、期間限定でさらに大容量のスペースを利用することができます。詳しい内容につきましては、メーカーへお問い合わせください。 ASUSコールセンター ℡:0800-123-2787 オンラインストレージとは… オンラインストレージとは、メーカーがインターネット上にお客様専用のデータ保存スペースを作成し、お客様のデータ（写真等）を保存するサービスです。インターネット上に保存されているため、対応アプリ等がインストールされた端末であり、インターネット接続された環境であれば、場所や端末を問わず、同じデータを利用することができます。 Googleサービスのプライバシーポリシーに同意します。内容を確認し、必要に応じてチェックします。 1.各項目を必要に応じてチェックを外します。初期状態ではすべてにチェックがはいっています。 2.「次へ」をタッチします。 ※「次へ」が表示されていない場合、「もっと見る」をタッチします。

K

Googleサービス

(16)

16

1.「SIM1（使用可能）」をチェックします。 2.「モバイルデータをオンにする」をチェックします。 3.「OK」をタッチします。製品および_{ASUS社のサービス向上のため利用デー} タを送信するかを選択します。本マニュアルでは「許可しません」を選択しますが、必要に応じて選択してください。 1.「利用データ送信を許可しません」をチェックします。 2.画面右下の ▶ をタッチします。

L

Inspire ASUS

M

Data Transfer

前にお使いのスマホが_{Android OS搭載スマホであり、} Googleアカウントが本製品に使用するアカウントと同一であれば、バックアップしているデータを本製品に復元することができます。 ※すべてが復元される訳ではありません。本マニュアルでは「_{Data Transferをスキップする」を選} 択しますが、必要に応じて選択してください。 1.「Data Transferをスキップする」をチェックします。 2.画面右下のをタッチします。

N

優先データサービスネットワーク

P.17 SIMカードの設定次は

(17)

17

本製品を屋外でインターネット接続するには、_{SIMカードが必要です。} SIMカードを利用するにはアクセスポイント（APN）の設定が必要となります。・他社製_{SIMカードを利用する場合は、提供元へ設定方法をご確認ください。} ・製品の仕様により他社製_{SIMカードが利用できない場合がございます。} 事前に本製品で利用可能かを_{SIMカード提供元へご確認ください。} ・他社製_{SIMカードや改造されたSIMカードの利用による故障・破損・動作不良} につきましては、弊社では保証いたしません。

注意

1.「ホーム」をタッチします。 2.画面を右にスライドします。 3.「設定」をタッチします。

１設定の表示

2 モバイルネットワークの表示

1.「もっと見る」をタッチします。 2.「モバイルネットワーク」をタッチします。

SIMカードの設定

６

(18)

18 ３アクセスポイント名の表示

1.「アクセスポイント名」をタッチします。 2.「SIM1」をタッチし、青字にします。 3.「アクセスポイント名」をタッチします。

４ APNの追加

5 アクセスポイントの編集

1.「」をタッチします。 1.「名前」をタッチします。「_cty-net」と入力します。 2.「APN」をタッチします。「vmobile.jp」と入力します。 3.「ユーザー名」をタッチします。「_{[email protected]}」と入力します。 4.「パスワード」をタッチします。「cty」と入力します。 5.「認証タイプ」をタッチします。「_{PAPまたはCHAP}」を選択します。

(19)

19 6 設定の保存

1.「」をタッチします。 2.「保存」をタッチします。

7 APNの選択

1.作成した cty-net をチェックします。 2.「」をタッチします。

８ SIMカードでインターネット接続可能か確認

(20)

20 ９ Wi-FiをOFFにする

1.Wi-Fiの「ON」をタッチします。 2.「OFF」に変わったことを確認します。 3.「」をタッチします。

10 ブラウザを起動する

1.「ブラウザ」をタッチします。 ※はじめてブラウザを起動した場合、「デフォルトブラウザーとして設定しますか」と表示されます。本マニュアルでは設定しません。 2.「再度表示しない」をチェックします。 3.「キャンセル」をタッチします。

11 ホームページを閲覧する

1.赤枠の「URLバー」をタッチします。 2.「URLバー」内に「cty」と入力します。 3.「CTYケーブルテレビ・インターネッ」をタッチします。 ※_{CTYのホームページが表示されれば、} SIMカードで正常にインターネット接続ができております。 4.「」をタッチします。 P.21 Wi-FiをONにする次は

(21)

21

Wi-Fiを「ON」にします。 1.「ホーム」をタッチします。 2.画面を右にスライドします。 3.「設定」をタッチします。

１設定の表示

２ Wi-FiをONにする

1.Wi-Fiの「OFF」をタッチします。 2.「ON」に変わったことを確認します。 3.「」をタッチします。 P.22 Googleアカウントを設定する次は

Wi-Fiを利用すると？

Wi-Fiを利用することで、Wi-Fiの電波が届く場所では優先的にWi-Fiで接続し、届かない場所では_{SIMカードの接続に自動的に切替わります。} Wi-Fiで接続している間はSIMカードでは通信を行いません。SIMカードの通信量を抑えることで、_{SIMカードの速度制限を受けにくくなります。}

Wi-FiをONにする

７

(22)

22

Googleアカウントの設定を行います。

Googleアカウントを利用すると？

Googleアカウントを利用することで、以下の事が行えるようになります。  _{Googleアカウントの電話帳に保存されたデータのバックアップと同期}  「_{Playストア」からアプリや音楽・書籍・動画等のダウンロード}  メールソフト「Gmail」の使用  カレンダーソフト「Googleカレンダー」の使用また、本製品の初期化や故障交換、他のAndroid OS搭載スマートフォンに機種変更する場合、同じ_{Googleアカウントでログインすると以下の事が行わ} れます。  _{Googleアカウントに保存された電話帳のデータが復元できる}  購入したアプリ・音楽・書籍・動画等を再購入せず利用できる

Googleアカウントとは？

Googleアカウントとは、米Google社の提供する様々なサービス（Youtube、 Gmail、Googleカレンダー等）を使用するためのアカウントであり、無料で作成することができます。一度アカウントを作成すれば、同じアカウント名とパスワードを使ってあらゆる Googleサービスを利用できます。例えば、Gmailをパソコンで使っていた場合、 Android OS搭載スマートフォンで同じアカウント名を使ってログインすることで、パソコンでもスマートフォンでも_{Gmailを閲覧することが可能です。}

Playストアにある有料コンテンツの支払方法

支払方法には下記_{3種類があり、Googleアカウントのログインおよび新規作成} 時に設定します。本マニュアルではいずれも登録しません。  クレジットカードかデビットカードを追加  「_{NTT DOCOMO」による決済を使用}※_{CTY-SIMでは利用できません}  コードを利用※コンビニ等で販売されているプリペイドカードを利用します

Googleアカウントを設定する

８

(23)

23 １設定の表示

２アカウントを追加

３ Googleアカウントの設定

1.「アカウント」をタッチします。 2.「アカウントを追加」をタッチします。  Googleアカウントを持っている _{既存のGoogleアカウントでログイン} します。  _{Googleアカウントを持っていない} _{Googleアカウントを新規作成します。} P.24 Googleアカウントでログイン次は P.25 Googleアカウントの新規作成次は

(24)

24 Googleアカウントでログイン

1.赤枠に_{Googleアカウントを入力します。} 2.「次へ」をタッチします。 3.赤枠にパスワードを入力します。 4.「次へ」をタッチします。

１ Googleアカウントとパスワードの入力

２利用規約の同意とGoogleサービスの有効化

1.「同意する」をタッチします。 2.「Googleアカウントを使用して…」がチェックされている事を確認します。 3.「」をタッチします。 4.「次へ」をタッチします。

３お支払い情報の設定

1.「スキップ」をチェックします。 2.「次へ」をタッチします。 3.「」をタッチします。 P.27 CTYメールアドレスを設定する次は

(25)

25 Googleアカウントの新規作成

1.「または新しいアカウントを作成」をタッチします。

１ Googleアカウントとパスワードの入力

２姓名とユーザー名の入力

1.赤枠の「姓」に姓を入力します。 2.赤枠の「名」に名を入力します。 3.「次へ」をタッチします。 4.赤枠の「ユーザー名」に作成したいアカウント名を入力します。 5.「次へ」をタッチします。

３パスワードの入力と再設定用のパスワード

1.赤枠の「パスワードの作成」にパスワードを入力します。 2.赤枠の「パスワードの確認」に再度パスワードを入力します。 3.「次へ」をタッチします。 4.「スキップ」をタッチします。 Googleアカウント @gmail.com Googleアカウントのパスワード

(26)

26

1.「同意する」をタッチします。

４利用規約の同意

5 Googleサービスの有効化

６お支払い情報の設定

1.「次へ」をタッチします。 2.「Googleアカウントを使用して…」がチェックされている事を確認します。 3.「Google Playからのニュース…」がチェックされていない事を確認します。 4.「次へ」をタッチします。 1.「スキップ」にチェックします。 2.「次へ」をタッチします。 3.「」をタッチします。 P.27 CTYメールアドレスを設定する次は

(27)

27

CTYメールアドレスの設定を行います。「登録確認書」を参照し、設定を行います。

CTYメールアドレスについて

CTYメールアドレスは、CTYスマホには付与されておりません。 CTYインターネットサービスをご利用の方にのみ付与されております。 CTYメールアドレスおよびGoogleアカウントのメールを利用する場合は、アプリ「 _{Gmail」をご利用ください。} CTYスマホで受信可能なメールは、受信サーバに保存されたメールとなります。そのため、CTYスマホで受信を行う前に、パソコンで受信したメールについては、 CTYスマホで受信できない場合があります。パソコンで受信したメールも_{CTYスマホで受信したい場合は、パソコンでご利用の} メールソフトで「サーバにメールを残す」といった設定を行ってください。

注意

１ Gmailの起動

1.「Google」をタッチします。 2.「 Gmail」をタッチします。

CTYメールアドレスを設定する

９

(28)

28 2 Gmailへようこそ

３メールのセットアップ

４メールアドレスの追加

1.「他のメールアドレスを追加」をタッチします。 2.「個人（IMAPまたはPOP）」をタッチします。 3.「次へ」をタッチします。 1.「」をタッチします。 2.「完了」をタッチします。 1.赤枠の「メールアドレスを入力」にメールアドレスを入力します。 2.「次へ」をタッチします。 3.「個人用（POP3）」をチェックします。 4.「次へ」をタッチします。

(29)

29 ５メールアドレスのパスワードを入力

６受信サーバーの設定

７送信サーバーの設定

1.赤枠の「サーバー」に受信サーバー名を入力します。 2.赤枠の「セキュリティの種類」をなしにします。 3.赤枠の「サーバーからメールを削除」を削除しない_{にします。} 4.「次へ」をタッチします。 1.赤枠の「パスワード」にメールアドレスのパスワードを入力します。 2.「次へ」をタッチします。 1.赤枠の「セキュリティの種類」をなしにします。 2.「次へ」をタッチします。

(30)

30 ８アカウントのオプションと送信者名の入力

1.「次へ」をタッチします。 2.赤枠の「名前」に送信者名を入力します。 3.「次へ」をタッチします。初期設定は以上で完了です Finish

(31)

31 １電源ボタンを長押しする

電源を切ると、本製品の電源が完全に切れます。 1.本体上部の電源ボタンを長押しします。

２電源を切る

電源を切ると本製品の電源が完全に切れます。電話の待受もできませんのでご注意ください。 1.「電源を切る」をタッチします。 2.「OK」をタッチします。

電源を入れるには

本体上部の電源ボタンを本体が振動するまで長押しします。

電源の入切

10

(32)

32 １電源ボタンを一回押す

1.本体上部の電源ボタンを一回押しします。スリープにすると省電力モードとして動作します。電話は待受状態のままで動作し、電源ボタンを押すとすぐに利用可能となります。

スリープモードを解除するには

本体上部の電源ボタンを一回押しします。

スリープモード（省電力モード）

11

(33)

33

新しい無線ルータを購入した場合、新たにWi-Fi設定する必要があります。事前に新たに設定するWi-FiのSSIDと、暗号キー（パスワード）を確認します。 1.「ホーム」をタッチします。 2.画面を右にスライドします。 3.「設定」をタッチします。

１設定の表示

２ SSIDを選択する

1.Wi-Fiをタッチします。 2.新たに接続するSSIDをタッチします。

３暗号化キー（パスワード）を入力する

1.「パスワードを表示する」をチェックします。 2.赤枠の「パスワード」に暗号化キー（パスワード）を入力します。 3.「接続」をタッチします。 4.SSID名の下に接続済み_{と表示されて} いることを確認します。

Wi-Fiを新たに設定する

12

(34)

34

ASUS、ZenfoneはASUSTek Computer Inc.の登録商標です。

Google、Android、Googleアカウント、Google+、Google Play、Gmail、Googleカレンダー、PlayストアはGoogle Inc.の登録商標です。 microSD、microSDHC、microSDXCはSD-3C ,LLCの商標です。
