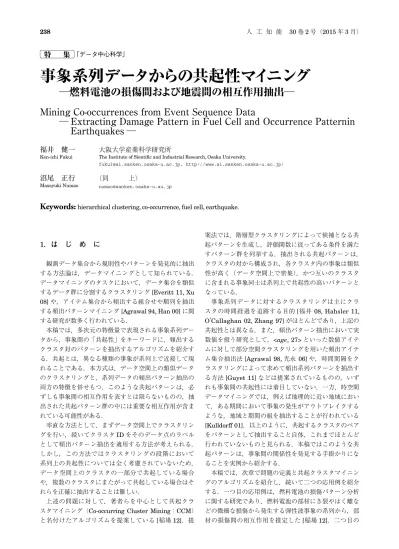

事象系列データからの共起性マイニング : 燃料電池の損傷間および地震間の相互作用抽出(<特集>データ中心科学)

1．は　じ　め　に

観測データ集合から規則性やパターンを発見的に抽出 する方法論は，データマイニングとして知られている． データマイニングのタスクにおいて，データ集合を類似 するデータ群に分割するクラスタリング [Everitt 11, Xu 08]や，アイテム集合から頻出する組合せや順列を抽出 する頻出パターンマイニング [Agrawal 94, Han 00] に関 する研究が数多く行われている． 本稿では，多次元の特徴量で表現される事象系列デー タから，事象間の「共起性」をキーワードに，頻出する クラスタ対のパターンを抽出するアルゴリズムを紹介す る．共起とは，異なる種類の事象が系列上で近接して現 れることである．本方式は，データ空間上の類似データ のクラスタリングと，系列データの頻出パターン抽出の 両方の特徴を併せもつ．このような共起パターンは，必 ずしも事象間の相互作用を表すとは限らないものの，抽 出された共起パターン群の中には重要な相互作用が含ま れている可能性がある． 率直な方法として，まずデータ空間上でクラスタリン グを行い，続いてクラスタ ID をそのデータ点のラベル として頻出パターン抽出を適用する方法が考えられる． しかし，この方法ではクラスタリングの段階において 系列上の共起性については全く考慮されていないため， データ空間上のクラスタの一部分で共起している場合 や，複数のクラスタにまたがって共起している場合はそ れらを正確に抽出することは難しい． 上述の問題に対して，著者らを中心として共起クラ スタマイニング（Co-occurring Cluster Mining：CCM） と名付けたアルゴリズムを提案している [稲場 12]．提 案法では，階層型クラスタリングによって候補となる共 起パターンを生成し，評価関数に従ってある条件を満た すパターン群を列挙する．抽出される共起パターンは， クラスタの対から構成され，各クラスタ内の事象は類似 性が高く（データ空間上で密集），かつ互いのクラスタ に含まれる事象同士は系列上で共起性の高いパターンと なっている． 事象系列データに対するクラスタリングは主にクラ スタの時間経過を追跡する目的 [福井 08, Hahsler 11, O’Callaghan 02, Zhang 97]がほとんどであり，上記の 共起性とは異なる．また，頻出パターン抽出において実 数値を扱う研究として，<age, 27> といった数値アイテ ムに対して部分空間クラスタリングを用いた頻出アイテ ム集合抽出法 [Agrawal 98, 光永 06] や，時間間隔をク ラスタリングによって求めて頻出系列パターンを抽出す る方法 [Guyet 11] などは提案されているものの，いず れも事象間の共起性には着目していない．一方，時空間 データマイニングでは，例えば地理的に近い地域におい て，ある期間において事象の発生がアウトブレイクする ような，地域と期間の組を抽出することが行われている [Kulldorff 01]．以上のように，共起するクラスタのペア をパターンとして抽出すること自体，これまでほとんど 行われていないものと見られる．本稿ではこのような共 起パターンは，事象間の関係性を発見する手掛かりにな ることを実例から紹介する． 本稿では，次章で問題の定義と共起クラスタマイニン グのアルゴリズムを紹介し，続いて二つの応用例を紹介 する．一つ目の応用例は，燃料電池の損傷パターン分析 に関する研究であり，燃料電池の部材にき裂やはく離な どの微細な損傷から発生する弾性波事象の系列から，部 材の損傷間の相互作用を推定した [稲場 12]．二つ目の

事象系列データからの共起性マイニング

─燃料電池の損傷間および地震間の相互作用抽出─

Mining Co-occurrences from Event Sequence Data

─ Extracting Damage Pattern in Fuel Cell and Occurrence Patternin

　 Earthquakes ─

福井　健一

大阪大学産業科学研究所

Ken-ichi Fukui The Institute of Sientific and Industrial Research, Osaka University.

[email protected], http://www.ai.sanken.osaka-u.ac.jp/

沼尾　正行

（同   上）

Masayuki Numao [email protected]

Keywords:

hierarchical clustering, co-occurrence, fuel cell, earthquake. 「データ中心科学」

応用例は，地震の発生パターン分析に関する研究であり， 震源リストデータから異なる地域で発生した地震の相互 作用を推定した [Fukui 14]．なお，[稲場 12] では人工デー タを用いた提案法の定量評価も行っているため，興味の ある読者は参照されたい．

2．共起クラスタマイニング（CCM）

2･1 問　題　定　義 本章では，対象とする問題・用語および抽出するパター ンの要求条件を定義する． 【定義 1】（事象系列）．N 個の事象がそれぞれ v 次元の データ点 xi＝（xi, 1, …, xi, v），（i＝1, …, N）で表現され， かつデータ点は順序 x1 …  xNをもつとき，D を事 象系列と呼ぶ . 【定義 2】（区間）．事象系列は一定の規則に従う区間に 分けられているものとする． D = [x1,· · ·, xi][xi+1,· · ·, xj]· · · [xk,· · ·, xN] ここで，“[･]”は区間を表す．区間の長さは一定であ る必要はなく，応用領域ごとに意味のある規則に従っ て区切ればよい． 次に，抽出パターンの要求条件を下記に示す． 要求 1（共起性）．事象の二つの集合 A, B  D に対して， 同一の区間内に A, B が現れているとき，A と B は共 起しているといい，共起しない区間に比べて共起する 割合の高い集合 A, B が望まれる． 要求 2（頻出性）．共起する回数が多い集合 A, B が望ま れる． 要求 3（類似性）．集合 A, B 内の事象 x  A（B）は集合 A, B内でそれぞれ類似性が高いことが望まれる． ここで，要求 1 および要求 2 はクラスタが与えられた もとでの系列上の頻出パターンに関する要求で，要求 3 はデータ空間上のクラスタリングに関する要求である． そして，抽出目標とする共起パターンは以下のように定 義される． 【定義 3】（共起クラスタ）．クラスタ A, BD が，上述 の要求 1 から要求 3 を満たすとき，A, B はそれぞれ 共起クラスタと呼ぶ． 【定義 4】（共起パターン）．共起クラスタの対 P（A, B）＝ {A, B｜A B＝ } を共起パターンと呼ぶ． 2･2　評　価　関　数 提案法では，前節の要求条件に沿った評価関数を設 定し，候補パターンについて評価を行い評価値上位のパ ターンを列挙するアルゴリズムになっている．本章では， 評価関数の枠組みを説明する．具体的な関数は応用領域 ごとに適切に設計する必要がある．ここで，クラスタ A, B  D が候補パターンであるとして，候補パターンに対 する評価関数 L（A, B）は次式で定義される． （1） L(A, B) = F(A, B)α · G(A, B)(1−α) 関数 F（A, B）[0, 1] は，要求 1 の共起性に関する評 価関数であり，例えば，区間内に現れる事象を集合と して Jaccard 係数により評価する．一方，関数 G（A, B）  [0, 1] は，要求 3 の類似性に関する評価関数であり， 例えば，クラスタ重心からの平均二乗誤差を規格化して 用いる．共起性もしくは類似性が高いほど，F や G の 値が高くなるように関数を設計する．ここで，α [0, 1] は共起性と類似性のどちらを重視するかを調整するパラ メータである．特に意図がない場合，α＝0.5 に設定す ればよい．類似性と共起性のどちらも高い共起パターン を抽出したいため，F と G の積の形で総合評価関数を定 義している．なお，要求 2 に関しては，最小支持度をし きい値として設定して頻出性を満たす． 2･3 ア ル ゴ リ ズ ム 提案アルゴリズムでは，まずいったん，事象の順序は 無視してデータ空間上で階層型クラスタリングを行い， 候補となるパターン群を生成する．候補パターンは，階 層型クラスタリングで得られた併合過程（デンドログラ ム）を用いて，包含関係を除くすべての取り得るクラス タのペアにより生成する．階層型クラスタリングを用い

Algorithm 1 Co-occurring cluster mining algorithm Input: event sequence with segments:

D = [x1,· · ·, xi][xi+1,· · ·, xj]· · · [xk,· · ·, xN]

dendrogram by hierarchical clustering from _{D =} {xk}Nk=1:HC

minimum evaluation function value:_Lmin

minimum support value: Suppmin Output: Co-occurrence patterns:

P = {Pk(A, B)|A ∩ B = ∅, A, B ⊆ D}

1: //Step 1: Generate sub-clusters

2: Generate possible sub-clusters from_HC: H1, H2,· · · , HN−2⊂ HC;

3: //Step 2: Evaluate candidate patterns

4: Initializek← 0;

5: for all combinations ofH do

6: if Hi∩ Hj=∅ and L(Hi, Hj)≥ Lmin and Supp(Hi, Hj)≥ Suppmin then

7: Pk(A, B)← {Hi, Hj};

8: k← k + 1; 9: end if

10: end for

11: //Step 3: Eliminate co-occurrence patterns with inclu-sion relation

12: for all combinations ofP do

13: ifPl∩ Pm=∅ then

14: RemovePifromP such that

i = arg min_{L(Pl),L(Pm)};

15: end if

ることで，多様な粒度のクラスタを一度に取得できるこ とを利用するとともに，クラスタの形状は制限されるも のの，候補パターンの探索空間を大幅に削減できる．デー タ点数 N に対して，取り得るクラスタは N−2 個であ るため，候補パターン数は O（N2_{）である．} 共起クラスタマイニングの擬似コードおよび概念図を Algorithm 1と図 1 に示す．まず，階層型クラスタリン グによって候補パターン群を生成する（図1（a））．そして， 式（1）による評価関数に従って各パターンの評価値を計 算する（図 1（b））．このままでは，高い評価値をもつパター ンに類似するパターンが大量に得られてしまうため，候 補パターン間の包含関係をチェックして，二つの共起ク ラスタのいずれも包含している場合は，評価値の低いパ ターンを除去する（図 1（c））．ここで，擬似コード中 の Pl Pm（l. 13）は，AlAm，AlBm，BlAm，BlBm

のいずれかを表している． 2･4 動　　作　　例 次に，簡単な例を用いてアルゴリズムの動作を示す． 以下に示す事象系列が与えられたとする． D = [x1, x2, x3][x4, x5, x6][x7, x8, x9, x10] そして，D{xk}10k＝1に対して階層型クラスタリングによ る併合過程が図 2 のように得られたとする． ステップ 1 では，クラスタの併合過程から可能な候補 パターン（クラスタのペア）をすべて列挙する．例えば， 図 2 において，クラスタペア B−B′は，BB′である ので，このようなペアは除く．次に，ステップ 2 では各 候補パターンの評価を行う．図 2 の候補パターン P（A, B） について見ていく．D において，x1, x7, x9 A および x2, x8 B が割り当てられると， [x(A)1 , x (B) 2 , x3][x4, x5, x6][x (A) 7 , x (B) 8 , x (A) 9 , x10] となる．クラスタ A, B の事象は三つの区間のうち 二つ で共起している．この回数に基づいて共起度合いを計算 し，評価値 L が Lmin以上，かつ共起回数（この例では 2回）が最小支持度 Suppminを上回っているとき，この P（A, B）は共起パターンである．1 しかし，P（A, B′2 ）も同様に条件を満たしたとすると， 類似するパターンが抽出されてしまう．そのため，パター ン間でクラスタの包含関係をチェックして，A は同一 かつ BB′であるため，評価値 L が高いほうのみを採 用する．ここで，包含関係のチェックは，P（A, B）と 1 P（A, C）のように，一方のクラスタが包含関係にない3 場合は異なるパターンとして数える．

3．応用 1：燃料電池の損傷パターン抽出

次に，本提案法を燃料電池の損傷パターン分析に応用 した例を紹介する．もともと，本手法は燃料電池の損傷 評価に関する研究を進める中で発想に至り，コア部分を 一般化したものである． 3･1 背 景 と 経 緯 本研究では，燃料電池の中でも高発電効率で産業 用・業務用として期待されている固体酸化物型燃料電池 （SOFC）を対象としている．名前からもわかるように， SOFCの構成部材はすべて固体のセラミックスでできて おり，熱膨張や還元膨張により部材に応力が生じるため， 運転状況によってはき裂やはく離が生じて電池の性能 にも影響を及ぼすことが知られている [Krishnamurthy 04,水崎 09]． そのような SOFC の物理的な劣化に関して，早くか ら東北大学のグループでは非破壊検査として知られるア 図 1　共起クラスタマイニングアルゴリズムの概念図

（a）step1：候補パターンの生成 （b）step2：候補パターンの評価 （c）step3：パターン間の包含関係チェック

コースティックエミッション（AE）法に着目し，損傷信 号の計測を行っていた [Sato 05]．その後，我々との共 同研究を開始し，カーネル化した Self-Organizing Map （SOM）を用いて，AE 事象群の分類および可視化を 行った．AE 事象の発生密度分布の推移から，大まかな 損傷の種類とその損傷過程が可視化できることを示した [Fukui 11]．上述の研究に続いて，我々は AE 事象系列 から部材間の相互作用の推定を目的として，本稿で紹介 する共起クラスタマイニングの発想に至った．このよう な損傷の事象系列から相互作用の帰納的な推定は，我々 の知る限り類似研究はないようであり，SOFC の国際シ ンポジウムで発表 [Fukui 13] した際には大変興味をもっ ていただいた． 3･2　実　験　条　件 図 3 に共同研究を行っていた東北大学グループの SOFC試験装置の概略図を示す．燃料電池は，電解質を 電極材で挟んだ 3 層構造になっており，アルミ管を通じ て酸素と水素を供給して発電を行う．本試験装置では， 電解質材とアルミ管はリング状のガラスシールで気体が 漏れないようにパックされている．なお，実用されてい るものは，このセルをスタック化し発電量を大規模化し ているが，本試験装置はシングルセルで小型のものであ る．約 10 時間かけて 800℃付近まで温度を上昇させ， 約 40 時間通常運転した後，約 10 時間かけて室温まで下 降させた．本試験は，損傷試験のため通常より急に温度 を下降させることで，部材の収縮により意図的に損傷を 生じさせた．AE センサは広帯域型のセンサ＊1_（サンプ リング周波数 1 MHz）を使用し，アルミ管上部に接着 し計測を行った．炉の内部は高温になるため，離して計 測する必要がある． 3･3　前　　処　　理 まず，常時計測されている AE 信号から Kleinberg の バースト抽出法 [Kleinberg 02] を応用し，ノイズから信 号のバースト部分の切出しを行った．60 時間の計測デー タから，1 429 個の AE 事象が抽出された．エネルギー の高い損傷が生じると，構成材材の内部状態が大きく変 化すると仮定し，一定以上のエネルギーをもつ AE 事象 により，AE 事象の系列を区間に分割した（図 4）．バー スト抽出法により検出した後の AE 事象系列を Dae＝

{ ei｜e1…eN}Ni＝1，ei＝（zi, 1, …, zi, p）とする．ここで，

zi, jは AE センサの圧電計測値（mV）である．そして， 各 AE 事象のエネルギーは計測値の二乗和で定義した． Ei＝ j z2i, j．そして，区間への分割のエネルギーしきい 値は Eσ＝1 500（mV2）とした．なおしきい値については， [Ohsawa 02]を参考に区間数や区間内の事象数から経験 的に決定した． 各 AE 事象は，FFT により周波数パワースペクトル に変換し，パワースペクトルの離散点（4 000 点）を各 AE事象の入力データ Dae＝{xi} ℝ4 000×1 429とし，カー ネル SOM によって学習を行った．SOM は高次元の データ空間上でのデータ点分布をニューロンの位相に保 存し，低次元平面へ射影することで，データ点間の類 似性を反映した可視化を行うことができる．本研究で は，パワースペクトルの分布形状を確率分布とみなし， Kulback-Leibler情報量に基づくカーネル関数を SOM に用いることで，パワースペクトルの分布の類似性を反 映した学習を可能にしている．カーネル SOM によって 得られた位相空間上の共起性を共起クラスタマイニング によって抽出した．なお，カーネル関数を用いているた め，CCM で階層型クラスタリングを行う際のクラスタ 間距離に変更を加えている（詳細は [稲場 12] を参照）． 3･4　評価関数の設計 本章では，共起パターンの評価関数 L の中身について 説明する．まず，共起性に関する F（A, B）は，以下の ように Jaccard 係数により定義した． （2） F(

A

,

B

) =count(

A

∩

B

) count(

A

_∪

B

) ここで，count（A）は区間内に現れる xA の数を表し ている．ただし，同一区間内に複数回 xA の事象が現 れたとしても，1 回と数えることとした．これは，連続 して頻出する事象よりも，比較的長期にわたる共起性を 抽出したいためである． 次に，クラスタ内の類似性に関する G（A, B）につい ては，次式に示すように SOM によって得られた位相空 間上の密集度に基づいて定義した． ＊1 PACUT-1000：http://www.pacndt.com 図 3　SOFC 損傷試験装置概略 図 4　AE 事象系列の区間分割の例

（3） （4） （5） （6） ここで，NAは A に属する事象数，c（i）は xiに対する勝 者ニューロン（最適合ノード）の ID を，そして dc（i），c（j） は c（i），c（ j）間の位相空間上のユークリッド距離を表 している．すわなち，dc（i），c（ j ）が小さいほど xiと xjは 類似していることを表している． 3･5 損傷共起パターン例 カーネル SOM の位相は，15×15 の正方格子に設定 した．ここで，SOM はデータ点の分布を捉える目的で あるため，ニューロン数は解像度に相当し，最適なニュー ロン数というものは存在しない．なお，カーネル SOM による可視化結果は，以前の研究成果 [Fukui 11] に基 づいて，損傷事象の解釈にも用いた． 共起クラスタマイニングの抽出しきい値のパラメータ は，それぞれ Lmin＝ 0.47 と Suppmin＝ 0.04 に設定した．

その他，評価関数内に制御パラメータも存在している． これらについては本稿では省略するが，パラメータ調査 も行っており，安定する範囲では上位パターンはほぼ同 じであることを確認している．これらのパラメータのも とで抽出された，全 29 の共起パターンの概略を表 2 に まとめる．それぞれのアルファベットは共起クラスタが 表す損傷タイプを示しており，内容は表 1 に示すとおり である．例えば，“（B）-（D）2”というのは，「初期欠陥 の進展によるき裂」と「電解質のき裂」に関する共起パ ターンが 2 種類抽出されたことを示している．なお実行 速度は，Intel Xeon CPU 2.66 GHz，6 GB RAM の計算 機（CCM は C で実装）を用いて，およそ 25.6 秒であった． § 1 SOFC の専門家から見て妥当な結果 図 5 の損傷パターン 1 は，領域（B）「初期欠陥の進 展によるき裂」と領域（D）「電解質のき裂」の共起パター ンである．初期欠陥は，電解質および電極材の不均一性 や不純物によるものであり，それらに起因して強度の弱 い箇所にき裂が生じると考えられる．一方，領域（D） は初期欠陥に直接は起因しない電解質のき裂の事象であ るが，この共起パターンは，初期欠陥の進展に応じて同 じ電解質内で新たにき裂が生じたことを示していると考 えられる．さらに，表 2 を見ると，領域（B）を含む共 起パターンが数多く抽出されており，初期欠陥のひずみ が各部材に影響を及ぼしていることがわかる．純度の高 いセルを作成することが重要であることと一致する結果 が得られた． 次に，図 5 の損傷パターン 2 は，領域（E）「ガラス シール材の損傷」と領域（F）「電極材のはく離を伴うき 裂」の共起パターンである．ここで，領域（E）の左側 から右側に移るに従って，AE 事象の周波数帯は少しず つ変化しており，我々は温度変化に伴うガラスシール材 の凝固過程の推移に対応するものと推察している．損傷 パターン 2 が示している共起クラスタは，領域（E）の 右側に位置しており温度が十分下降したときの事象であ る．そのため，ガラスシール材は凝固しており，一方で， 図 5　主要な損傷パターン例． 同じ色で示されたクラスタのペア（上 2 か所が赤，左 2 か 所が緑，右 2 か所が青）が一つの共起パターンを表している． カーネル SOM による位相空間上に描画している 表 1　カーネル SOM による主要な損傷タイプの分類 [Fukui 11]． 各領域は図 5 に対応 領域 損傷タイプ （A） 上温期間の部材のきしみ音（安定運転時） （B） 初期欠陥の進展によるき裂 （C） （B）に伴う部材のきしみ音 （D） 電解質のき裂 （E） ガラスシール材の損傷 （F） 電極材のはく離を伴うき裂 表 2　抽出された共起パターン数． 中間領域の損傷タイプは“{,}”で表している 損傷パターン 数 損傷パターン 数 （B）-（B） 2 （E）-（F） 5 （B）-（C） 3 （E）-{（A）,（D）} 3 （B）-（D） 2 （E）-{（D）,（E）} 1 （B）-（E） 2 （F）-{（A）,（D）} 1 （C）-（C） 1 （F）-{（D）,（E）} 1 （D）-（D） 1 {（A）,（D）}-{（B）,（D）,（E）} 1 （D）-（E） 1 {（D）,（E）}-{（D）,（E）} 1 （E）-（E） 4 G(

A

,

B

) = 1− daveA_d2 · daveB aveALL daveA= xi,xj∈A d_c(i),c(j) NA daveB= xi,xj∈B dc(i),c(j) NB daveALL= xi,xj∈D dc(i),c(j) N_D

電極材は収縮するため応力が生じて相互に損傷を起こし ていることを示すパターンであると推察される． § 2 専門家にとっても興味深い結果 一方で，専門家にとっても興味深い結果も得られた． 一つめは，電解質と電極材は物理的に接しているにもか かわらず，力学的な相互作用を示す共起パターンは一つ も抽出されなかった（表 2）．電解質─電極材間は，ガラ スシール材ほど固着しているわけではないので，応力が 生じにくいと後付けで考えられるが，本研究以前は影響 を及ぼしているか不明であった．共起性が抽出され「な い」ことで，新たな知見が得られることもある． さらに，図 5 の損傷パターン 3 は，領域（B），（D）， （E）の間と領域（A），（D）の間の共起パターンである． 単一の出現密度からは発見できなかったクラスタであっ た．これらのクラスタに対応する損傷タイプは不明で あったが，有意に共起パターンとして抽出されたことか ら，再現実験・検証実験を行う必要があるものの，次に つながる結果が得られた．

4．応用 2：地震発生パターン抽出

続いて，地震発生パターンの分析に応用した例を紹介 する．本応用例では，地震の震源リストデータから，異 なる地域間で発生した地震の共起パターンを抽出するこ とで，互いに影響を及ぼし合っている地域を同定する． 将来的には，地震の発生機構の解明の手掛かりになれば 幸いと考えているが，現状は著者らによって地震学の文 献と照らし合わせて整合性や解釈を行うに留まっている． 4･1 震源リストデータ 解析には 2011 年 1 月 1 日∼ 2012 年 12 月 31 日まで の，2 年間分の震源リストデータを用いた＊2_{．特に東日} 本大震災後は，余震活動が多く力学的な関係が表に現れ ていると考えられるため，この期間を対象とした．各地 震事象 eiは，< xi, ti, Mi >のタプルで表現される．ここで， xi＝（lati, loni）は緯度と経度，tiは発生時刻，Miはマグ ニチュードである（震源の深度も提供されているが，同 じ地域において深度に差はあまり見られなかったため， 本研究では用いなかった）．北緯 23 ∼ 50 度，東経 129 ∼ 156 度の範囲で，マグニチュード 4 以上の 5 954 回 の地震を対象とした．これらの地震の震源地を図 6 にプ ロットする． 地震事象の系列の区間分割は，大澤らの研究 [Ohsawa 02]を参考に，燃料電池応用と同様にマグニチュードを しきい値として分割を行った．大震災後で比較的大きな 地震が多数起こっていたため，マグニチュードのしきい 値は Mσ＝6.0 とした．また，本震直後は大きな地震が 頻発しており，同一のしきい値では多くの短い区間に分 割されてしまうため，分割の際に最小期間を 1 時間とした． 4･2 評価関数の設計 共起パターンの評価関数 L は以下のように設計した． 共起性に関する F（A, B）は燃料電池の応用と同じく Jaccard係数に基づいて定義した．シグモイド関数にか けることで非負のパラメータβによって感度を調整でき るようにしている． （7） （8） クラスタの類似性に関する G（A, B）はクラスタ内平 均二乗誤差 SSW に基づいて定義した．ガウス関数にか けることで F と同様に非負のパラメータσ によって感 度を調整できるようにしている．

G(A, B) = exp −SSW(A)

2_{+ SSW(B)}2 σ （9） 上述の感度パラメータは，評価値が広く [0, 1] に分布し て上位パターンと下位パターンの区別が容易になるよう に調整を行った． 4･3 震源共起パターン例 図 7 に代表的な共起パターンを示す．片方の共起クラ スタが同一もしくは包含関係にあるクラスタを連結して グラフで表示している．このように表示することで，影 響度の高い地域が同定できる．宮城県の北東部沖から岩 手県沖にかけて多くの共起パターンが得られ（図 7（a）， （b）），かつ共起クラスタは共有しているため影響度の高 い地域が見て取れる．また，いわき市周辺の内陸の共起 パターンも抽出された（図 7（d））．いわき市周辺は大 震災後に群発地震が発生しており，これらを共起として 抽出したものと考えられる．北方地域のプレート境界で も多くの共起パターンが抽出された（図 7（e））．P23は かなり離れた共起パターンが抽出されているが，同じプ レート境界上にある． ＊2 http://www.jmbsc.or.jp 図 6　2011 ∼ 12 年の震源（M4.0 以上） F(A, B) =_{1 + exp(} 1 −βJ(A, B) − 0.5) J(A, B) =count(A∩ B) count(A_{∪ B)}

4･4　地理的な計測との比較 図 8 は 1997 から 2001 年の GPS 計測から推定された 固着領域分布である．北方地域，宮城県・岩手県沖，い わき周辺と図 7 の共起パターンが多く抽出された地域と 一致している．震災後，応力が蓄積していた固着領域の エネルギーが解放され，連動して地震が行ったものと推 察している． 現在，地震学ではプレート境界地震においてアスペ リティモデルが有力視されている．プレート境界には強 く固着しているアスペリティ部分とゆっくりと滑ってい る部分が存在し，アスペリティにひずみエネルギーが蓄 積し，限界を超えるとエネルギーが解放され大きな地震 が起こると考えられている [松澤 09]．図 9 は，本震前， 本震と同時期，本震後における滑り分布を示しており， 図 7（a），（b），（c）の高影響度領域を重ね合わせている． 領域（1）は本震前，領域（2）は本震前と本震後，領域（3） は本震と同時期の滑り領域に入っている．これらは偶然 かもしれないが，推定された高影響領域がアスペリティ の位置を表しているとしたら大変興味深い．三次元の物 理シミュレーションによってプレートの沈み込み帯にお けるアスペリティ間の相互作用を示した研究 [Ariyoshi 09]もあるため，共起性からアスペリティの位置を推定 できるかもしれないが，さらなる調査・検討が必要であ る．

5．お　わ　り　に

本稿では，センサデータなど多次元の事象系列データ から，事象間の「共起性」に着目してクラスタのペアを 抽出する共起クラスタマイニングについて紹介した．さ らに，燃料電池の損傷評価の応用では，弾性波の事象系 列から部材間の物理的な相互作用を推察できることを示 し，地震発生パターンの応用では，震源リストから高影 響度領域を同定しアスペリティとの関係を示唆した． 本手法により燃料電池においては，破壊メカニズムの 一部が解明されるとともに，開発段階おいて材料の選定 や，運転時には適切な運転制御やセルの交換時期の同定 などに役に立てたら幸いである．地震応用においては， 予測・予知まではなかなか難しいが，アスペリティの位 図 7　代表的な震源共起パターン（東日本大震災後：2011 ∼ 12 年） （a）高影響領域 1 （b）高影響領域 2 （c）高影響領域 3 （e）プレート境界のパターン （f）その他 （d）内陸のパターン 図 8 1997 ∼ 2001 年の GPS 計測から 推定された固着領域分布 （出典：[Suwa 06]）

置同定や発生メカニズム解明の一部に貢献できれば幸い である． 謝　辞 本稿は，主に稲場大樹氏（現在（株）リコー勤務）に よる大阪大学大学院情報科学研究科在籍時の研究成果を まとめている．また，東北大学大学院工学研究科佐藤 一永准教授ならびに同大学水崎純一郎名誉教授において は，燃料電池の損傷評価について貴重な実験データの提 供ならびに考察に関して有益な議論をいただいた．な お，本稿で紹介した研究の一部は科研費挑戦的萌芽研究 （24650068）の支援を受けて行われた．ここに感謝の意 を表す．

◇　参　考　文　献　◇

[Agrawal 94] Agrawal, R. and Srikant, R.: Fast algorithms for mining association rules, Proc. 20th Int. Conf. on Very Large

Databases（ICVLD）， pp. 487-499（1994）

[Agrawal 98] Agrawal, R., Gehrke, J., Gunopulos, D. and Raghavan, P.: Automatic subspace clustering of high dimensional data for data mining applications, Proc. 1998

ACM SIGMOD Int. Conf. on Management of Data（ICMD）， pp. 94-105（1998）

[Ariyoshi 09] Ariyoshi, K., Hori, T., Ampuero, J.-P., Kaneda,Y., Matsuzawa, T., Hino, R. and Hasegawa, A.: Influence of interaction between small asperities on various types of slow earthquakes in a 3-D simulation for a subduction plate boundary, Gondwana Research, Vol. 16, pp. 534-544（2009） [Everitt 11] Everitt, B. S., Landau, S., Leese, M. and Stahl, D.:

Cluster Analysis, 5th Edition, Wiley（2011）

[福井 08] 福井健一，斉藤和巳，木村昌弘，沼尾正行：自己組織化ネッ トワークによる動的クラスタの可視化編纂，人工知能学会論文 誌，Vol. 23, No. 5, pp. 319-329（2008）

[Fukui 11] Fukui, K., Akasaki, S., Sato, K., Mizusaki, J., Moriyama, K.,Kurihara, S. and Numao, M.: Visualization of damage progress in solid oxide fuel cells, J. Environment and

Engineering, Vol. 6, No. 3, pp. 499-511（2011）

[Fukui 13] Fukui, K., Sato, K., Hashida, T., Mizusaki, J. and Numao, M.: Intelligent analysis for evaluating physical degradation using acoustic emission, Proc. 13th Int. Symp. on

Solid Oxide Fuel Cells（SOFC-XIII）（ECS Transactions）， Vol. 57, pp. 571-580（2013）

[Fukui 14] Fukui, K., Inaba, D. and Numao, M.: Discovering seismic interactions after the 2011 Tohoku Earthquake by co-occurring cluster mining, Trans. Japanese Society for

Artificial Intelligence, Vol. 29, No. 6, pp. 493-502（2014） [Guyet 11] Guyet, T. and Quiniou, R.: Extracting temporal

patterns from interval-based sequences, Proc. Int. Joint Conf.

on Artificial Intelligence（IJCAI-11）， pp. 1306-1311（2011） [Hahsler 11] Hahsler, M. and Dunham, M. H.: Temporal

structure learning for clustering massive data streams in real-time, Proc. 11th SIAM Int. Conf. on Data Mining（SDM’11）， pp. 664-675（2011）

[Han 00] Han, J., Pei, J. and Yin, Y.: Mining frequent patterns without candidate generation, Proc. ACM SIGMOD Conf. on

Management of Data, pp. 1-12（2000）

[稲場 12] 稲場大樹，福井健一，佐藤一永，水崎純一郎，沼尾正行： 燃料電池における損傷パターン抽出のための共起クラスタマイ ニング，人工知能学会論文誌，Vol. 27, No. 3, pp. 121-132（2012） [Kleinberg 02] Kleinberg, J.: Bursty and hierarchical structure

in streams, Proc. 8th ACM SIGKDD Int. Conf. on Knowledge

Discovery and Data Mining（KDD’02）， pp. 91-101（2002） [Krishnamurthy 04] Krishnamurthy,R.and Sheldon,B.

W.: Stresses due to oxygen potential gradients in non-stoichiometric oxides, J. Acta Materialia, Vol. 52, pp. 1807-1822 （2004）

[Kulldorff 01] Kulldorff, M.: Prospective time periodic geographical disease surveillance using a scan statistic, J.

Royal Statistical Society, Series, A, Vol. 164, pp. 61-72（2001） [松澤 09] 松澤 暢：プレート境界地震とアスペリティ・モデル，地 震，Vol. 61, pp. S347-S355（2009） [光永 06] 光永悠紀，鷲尾 隆，元田 浩：適応的密度基準に基づく 部分空間クラスタリングを用いた定量的多頻度アイテム集合の マイニング，人工知能学会論文誌，Vol. 21, No. 5, pp. 439-449 （2006）

[Miyazaki 11] Miyazaki, S., McGuire, J. J. and Segall, P.: Seismic and aseismic fault slip before and during the 2011 off the pacific coast of Tohoku Earthquake, Earth Planets Space,Vol. 63, pp. 637-642（2011）

[水崎 09] 水崎純一郎：固体酸化物燃料電池（SOFC）の最近の進 展，課題そして展望，Ceramics Japan, Vol. 44, No. 4, pp. 262-266（2009）

[O’Callaghan 02] O’Callaghan, L., Meyerson, A., Motwani, R., Mishra, N. and Guha, S.: Streaming-data algorithms for high-quality clustering, Proc. 18th Int. Conf. on Data Engineering （ICDE’02）， pp. 685-694（2002）

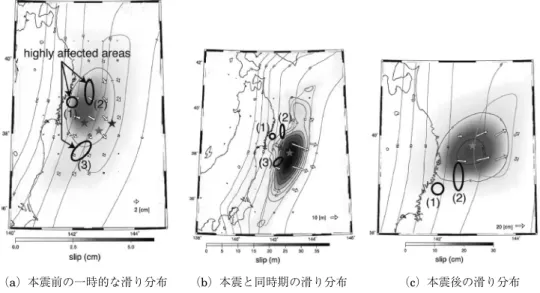

[Ohsawa 02] Ohsawa, Y.: KeyGraphas risk explorer in earthquake-sequence, J. Contingencies and Crisis Management, 図 9　震災前後での本震付近の滑り分布（出典：[Miyazaki 11]）と共起クラスタを共有する高影響度領域との関係

Vol. 10, No. 3, pp. 119-128（2002）

[Sato 05] Sato, K., Hashida, T., Yashiro, K., Yugami, H., Kawada, T. and Mizusaki, J.: Mechanical damage evaluation of solid oxide fuel cells under simulated operating conditions, J.

Ceramic Society of Japan,Vol. 113, No. 8, pp. 262-264（2005） [Suwa 06] Suwa, Y., Miura, S., Hasegawa, A., Sato, T. and

Tachibana, K.: Interplate coupling beneath NE Japan inferred from three-dimensional displacement field, J. Geophysical

Research, Vol. 111, p. B04402（2006）

[Xu 08] Xu, R. and Wunsch-II, D. C.: CLUSTERING, IEEE Press Series on Computational Intelligence（2008）

[Zhang 97] Zhang, T., Ramakrishnan, R. and Livny, M.: BIRCH: A new data clustering algorithm and its applications, Data

Mining and Knowledge Discovery, Vol. 1, pp. 141-182（1997） 2015年 1 月 29 日 受理
