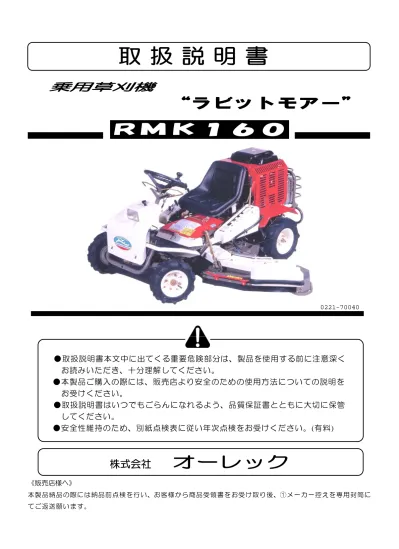

乗用草刈機
“ラビットモアー”
ＲＭＫ１６０
0221-70040●取扱説明書本文中に出てくる重要危険部分は、製品を使用する前に注意深く
お読みいただき、十分理解してください。
●本製品ご購入の際には、販売店より安全のための使用方法についての説明を
お受けください。
●取扱説明書はいつでもごらんになれるよう、品質保証書とともに大切に保管
してください。
●安全性維持のため、別紙点検表に従い年次点検をお受けください。(有料)
株式会社
オーレック
《販売店様へ》 本製品納品の際には納品前点検を行い、お客様から商品受領書をお受け取り後、①メーカー控えを専用封筒に てご返送願います。目 次
項 目 頁 《はじめに》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・１ 《本製品の規制について》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・１ 《保証とサービスについて》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・１ 《定義とシンボルマークについて》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・２ 《安全に作業をするために》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・２ 《機械を他人に貸すときは…》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・６ 《方向について…》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・６ 《各部の名称》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・７ 《各部のはたらき》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・８ 《上手な運転のしかた》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・１０ 運転前の始業点検･･････････････････････････････10 エンジンの始動・停止のしかた ･････････････････10 走行・変速・停止（駐車）のしかた･･･････････････14 デフロックレバーの操作のしかた･･････････････････16 走行不能時の移動のしかた････････････････････････16 トラックへの積み降ろしのしかた･･････････････････17 《上手な作業のしかた》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・１８ 草刈作業のしかた･･････････････････････････････18 オフセット部開閉のしかた･･････････････････････21 体格に合わせたハンドル・シートの調整････････････22 移動用ライトの使いかた･･････････････････････････23 《各部オイルの点検・交換・注油のしかた》・・・・・・・・・・・・・・・・・・・・・・・・２３ ミッションオイルの点検・交換・注油････････････23 エンジンオイルの点検・交換・注油･･････････････24 オイルフィルタの交換･･････････････････････････25 ＨＳＴオイルの点検・交換・補給･･････････････････25 空気圧縮機オイルの点検・交換・補給･･････････････26 各部への注油のしかた････････････････････････････27 《各部の点検・整備・調整のしかた》・・・・・・・・・・・・・・・・・・・・・・・・・・・２８ エアクリーナの清掃のしかた････････････････････28 点火プラグの点検・調整のしかた････････････････29 燃料パイプの点検のしかた･･････････････････････29 燃料コックの清掃のしかた･･････････････････････30 タイヤ空気圧の調整のしかた････････････････････30 エンジン冷却系の清掃のしかた････････････････････30 オフセット部刈高さ調整のしかた･･････････････････31 各部ベルト・ワイヤ・ブレーキの調整のしかた･･････31 寒冷地での注意･･････････････････････････････････35 《長期保管のしかた》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・３５ 《ナイフの点検・交換・修正のしかた》・・・・・・・・・・・・・・・・・・・・・・・・・・３６ ナイフの点検・交換・修正･･････････････････････36 ナイフの修正････････････････････････････････････38 《バッテリ保守・点検のしかた》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・３９ バッテリ液の補水・補充電･･････････････････････39 《仕様》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・４２ 《工具袋・同梱品明細》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・４２ 《消耗品明細》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・４３ 《定期自主点検表》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・４４ 《自己診断表》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・４５ 《エンジンの不調とその処理方法》・・・・・・・・・・・・・・・・・・・・・・・・・・・・４６ 《バッテリの故障とその処理方法》・・・・・・・・・・・・・・・・・・・・・・・・・・・・４７ 《電解液による事故時の処理方法》・・・・・・・・・・・・・・・・・・・・・・・・・・・・４７ 《バッテリ充電時間のめやす》・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・４７《 は じ め に 》
こ の た び は 、 本 製 品 を お 買 い 上 げ 頂 き ま し て 誠 に あ り が と う ご ざ い ま し た 。 こ の 取 扱 説 明 書 は 本 製 品 を 常 に 最 良 の 状 態 に 保 ち 、 安 全 な 作 業 を し て い た だ く た め に 、 正 し い 取 扱 い 方 法 と 簡 単 な お 手 入 れ 方 法 に つ い て 説 明 し て あ り ま す 。 ご 使 用 の 前 に 必 ず こ の 取 扱 説 明 書 を 良 く お 読 み い た だ き 、 安 全 な 運 転 作 業 と 正 し い 取 扱 方 法 を 十 分 理 解 し 、 安 全 で 能 率 的 な 作 業 に お 役 立 て 下 さ い 。 又 、 お 読 み に な っ た 後 は い つ で も 取 り 出 し て ご 覧 に な れ る よ う 大 切 に 保 管 し 、 本 製 品 を 末 永 く ご 使 用 頂 け ま す よ う ご 活 用 下 さ い 。 尚 、 品 質 ・ 性 能 向 上 及 び そ の 他 の 事 情 に よ る 部 品 等 の 変 更 で 、 お 手 元 の 製 品 と 本 書 の 内 容 が 一 部 一 致 し な い 場 合 が あ り ま す の で 、 あ ら か じ め ご 了 承 下 さ い 。《 本 製 品 の 規 制 に つ い て 》
本 製 品 は 農 業 用 果 樹 園 の 下 草 刈 り 又 は グ ラ ン ド で の 雑 草 刈 り 機 用 と し て 開 発 し て お り ま す の で 、 こ れ 以 外 の 用 途 ［ 作 業 者 が 特 定 さ れ な い レ ン タ ル （ 賃 貸 し ） 業 又 は 急 斜 面 等 ］ で は 使 用 し な い で 下 さ い 。 こ の 草 刈 機 は 乗 車 定 員 １ 名 で す 。 ま た 道 路 及 び 一 般 交 通 に 供 す る よ う な 場 所 (農 道 ･林 道 ･公 共 広 場 等 )で は 走 行 出 来 ま せ ん ｡車 両 ナ ン バ ー を 取 得 す る こ と も 出 来 ま せ ん 。《 保 証 と サ ー ビ ス に つ い て 》
本 製 品 の 保 証 期 間 は 、 購 入 後 １ ケ 年 間 、 又 は ５ ０ 使 用 時 間 (請 負 業 務 用 に つ い て は ６ ケ 月 間 、 も し く は ５ ０ 使 用 時 間 )の 内 ど ち ら か 早 い 時 点 で 到 達 し た 方 と な っ て お り ま す 。 ご 不 審 な 点 及 び サ ー ビ ス に 関 す る ご 質 問 は 、 お 買 い 上 げ 頂 い た 販 売 店 又 は 弊 社 ま で ご 相 談 下 さ い 。 そ の 際 、 『 商 品 型 式 と 製 造 番 号 ・ 搭 載 エ ン ジ ン の 型 式 名 』 を 併 せ て ご 連 絡 下 さ い 。 製 品 を 安 全 に 効 率 よ く ご 使 用 し 続 け て 頂 く た め に は 定 期 的 な 点 検 ・ 整 備 が 不 可 欠 で す 。 「 定 期 自 主 点 検 表 」 及 び 「 年 次 点 検 表 」 に 記 載 の あ る 定 期 的 な 点 検 ・ 整 備 を 必 ず 実 行 し ま し ょ う 。 こ れ ら の 点 検 ・ 整 備 を 実 行 し な か っ た 事 及 び ／ 又 は 仕 様 を こ え た 使 用 ・ 改 造 等 に 起 因 す る 故 障 ・ 事 故 に つ い て は 保 証 の 対 象 外 と な り ま す の で ご 注 意 下 さ い 。 ◎ こ の 製 品 の 補 修 用 部 品 の 供 給 年 限 （ 期 間 ） は 、 製 造 打 ち 切 り 後 ９ 年 と 致 し ま す 。 但 し 、 供 給 年 限 内 で あ っ て も 、 特 殊 部 品 に つ き ま し て は 納 期 等 に つ い て ご 相 談 さ せ て い た だ く 場 合 も あ り ま す 。 又 、 供 給 年 限 経 過 後 で あ っ て も 、 部 品 供 給 の ご 要 請 が あ っ た 場 合 に は 、 納 期 及 び 価 格 に つ い て ご 相 談 さ せ て い た だ き ま す 。《 定 義 と シ ン ボ ル マ ー ク に つ い て 》
本 書 で は 、 危 険 度 の 高 さ (又 は 事 故 の 大 き さ )に 従 っ て 、 次 の よ う な 定 義 と シ ン ボ ル マ ー ク が 使 用 さ れ て い ま す 。 以 下 の シ ン ボ ル マ ー ク が も つ 意 味 を 十 分 に 理 解 し 、 そ の 内 容 に 従 っ て 下 さ い 。シ ン ボ ル マ ー ク
定 義
危 険
そ の 警 告 文 に 従 わ な か っ た 場 合 、 死 亡 ま た は 重 傷 を 負 う こ と に な る も の を 示 し ま す 。警 告
そ の 警 告 文 に 従 わ な か っ た 場 合 、 死 亡 ま た は 重 傷 を 負 う 危 険 性 が あ る も の を 示 し ま す 。注 意
そ の 警 告 文 に 従 わ な か っ た 場 合 、 ケ ガ を 負 う 恐 れ が あ る も の を 示し ま す 。 ま た 、 遵 守 又 は 矯 正 し な い と 、 製 品 自 体 に 損 傷 を 与 え る も の も 示 し ま す 。参 考；
操 作 、 保 守 に お い て 知 っ て お く と 便 利 な 製 品 の 性 能 、 誤 り や す い ミ ス に 関 す る 事 項 を 示 し ま す 。《 安 全 に 作 業 を す る た め に 》
… 重 要 危 険 項 目 … （ １ ） 警 告 表 示 マ ー ク ・ 以 下 の 危 険 表 示 マ ー ク は 本 項 目 内 に お け る 重 要 危 険 事 項 の 中 か ら と く に 重 要 な も の と し て 厳 選 さ れ て お り 、 本 体 に 貼 付 さ れ て い ま す 。 ご 使 用 の 前 に 必 ず お 読 み い た だ き 、 十 分 理 解 し て 必 ず 守 っ て 下 さ い 。 ● … 危 険 表 示 マ ー ク が 見 え に く く な っ た 場 合 に は 、 貼 り 変 え る な ど し て 常 に は っ き り 識 別 で き る よ う に し て お い て 下 さ い 。 〈 43 頁 … 消 耗 品 明 細 参 照 〉 ● … 本 機 は ガ ソ リ ン を 燃 料 と し て お り 、 作 業 中 は も ち ろ ん 機 械 の そ ば で の く わ え た ば こ や 焚 き 火 等 の 裸 火 照 明 は 引 火 の 危 険 が あ り ま す の で 絶 対 に し な い で 下 さ い 。 0207-75600 0207-83600 0215-70800 0207-75500 83-1516-915 83-1516-922 0221-743000244-82400 83-1516-908 80-1482-908 83-1484-921 0207-78100 83-1516-918 83-1516-908 80-1791-935 83-1484-921 0221-74200 0221-74900 0221-74600
（ ２ ） 作 業 前 の 注 意 ・ 本 機 は 道 路 運 送 車 両 法 の 型 式 認 定 を 受 け て お り ま せ ん の で 、 公 道 で の 走 行 は 絶 対 に し な い で 下 さ い 。 道 路 上 の 走 行 に よ る 事 故 及 び 違 反 に つ き ま し て は 責 任 を 負 い か ね ま す 。 ・ 駐 車 ブ レ ー キ の 効 き 具 合 を 毎 回 必 ず 確 認 し て お い て く だ さ い 。 ブ レ ー キ の 調 整 不 良 は 重 大 事 故 を 招 き ま す 。 確 認 は 以 下 の い ず れ か 又 は 複 数 で 行 な っ て く だ さ い 。 ① 変 速 レ バ ー 「 N」 位 置 で 、 駐 車 ブ レ ー キ を か け 、 大 人 二 人 で 押 し て も 動 か な い 。 ② 走 行 さ せ 、 急 ブ レ ー キ を か け た 時 に タ イ ヤ が ロ ッ ク す る こ と を 確 認 す る 。 ③ 軽 ト ラ ッ ク の 荷 台 に か け た ６ 尺 の ブ リ ッ ジ 上 で 、 駐 車 ブ レ ー キ を か け て 動 か な い 。 ・ 本 機 は 一 人 乗 り で す 。 作 業 者 以 外 の 人 や 動 物 等 は 乗 せ な い で 下 さ い 。 ・ 本 機 の 運 転 に 際 し て は 、 使 用 上 の 注 意 事 項 を 十 分 理 解 し 、 安 全 運 転 を 徹 底 し て 下 さ い 。 ・ 過 労 、 病 気 、 薬 物 の 影 響 、 そ の 他 の 影 響 に よ り 正 常 な 運 転 操 作 が 出 来 な い 時 に は 作 業 を さ せ な い で 下 さ い 。 又 、 酒 気 を 帯 び た 人 、 妊 婦 、 若 年 者 、 未 熟 練 者 に も 作 業 を さ せ な い で 下 さ い 。 ・ 機 械 の 回 転 部 に 巻 き 込 ま れ た り し な い よ う 、 作 業 衣 は 長 袖 の 上 着 に 裾 を 絞 っ た 長 ズ ボ ン を 着 用 し 、 滑 り 止 め の つ い た 安 全 靴 や 帽 子 又 は 、 ヘ ル メ ッ ト 、 防 護 眼 鏡 、 防 災 面 等 を 必 ず 使 用 し て 下 さ い 。 ・ 作 業 を 開 始 す る と き に は 、 周 囲 に 人 (特 に 子 供 )や 動 物 、 車 両 等 が い な い こ と を 確 認 し 、 作 業 中 は 半 径 １ ０ ｍ 以 内 に こ れ ら の も の を 近 付 け な い で 下 さ い 。 安 全 の た め の カ バ ー 類 は も と よ り 、 標 準 で 装 備 さ れ て い る 部 品 を 外 し て の 運 転 は 非 常 に 危 険 で す 。 事 故 防 止 の た め 、 こ れ ら の パ ー ツ は 必 ず 装 着 し た 状 態 で 使 用 し て 下 さ い 。 ・ 必 ず 、 タ イ ヤ 取 付 け ボ ル ト が 確 実 に 締 ま っ て い る か 点 検 し 、 緩 ん で い る と き は し っ か り 締 め て 下 さ い 。 ！ ナ イ フ の 脱 落 は 危 険 で す 。 ナ イ フ の セ ッ ト ボ ル ト ・ ナ ッ ト を し っ か り 締 め て 下 さ い 。 又 、 古 い も の は 新 し い も の に 取 換 え て 下 さ い 。 ！ ナ イ フ 交 換 の た め の 開 閉 カ バ ー は 、 開 い た ま ま の 使 用 は 危 険 で す 。 必 ず 閉 め た 状 態 で 使 用 し て 下 さ い 。 ・ 小 石 や そ の 他 の 異 物 は 取 り 除 き 、 障 害 物 は 事 前 に 目 印 と な る 物 を つ け た 後 で 作 業 を 開 始 し て 下 さ い 。 又 、 こ の よ う な 圃 場 で は 、 安 全 の た め に 通 常 よ り も 高 刈 り で 作 業 を 行 っ て 下 さ い 。 ナ イ フ が 欠 け た り 石 等 の 異 物 が 飛 散 し 危 険 で す 。 ！ 排 気 ガ ス に よ る 中 毒 防 止 の た め 、 屋 内 で は 使 用 し な い で 下 さ い 。 ・ 転 落 防 止 の た め 、 川 や 崖 に 向 か っ て の 作 業 は し な い で 下 さ い 。 ・ ナ イ フ ク ラ ッ チ が 「 ○切」 の 時 、 Ｖ ベ ル ト が 確 実 に 止 ま っ て い る か 点 検 し 、 も し 少 し で も 動 い て い る 場 合 に は エ ン ジ ン を 止 め 、 ベ ル ト 押 え ､ワ イ ヤ を 調 整 し て 下 さ い 。 ・ １ ０ ゜ 以 上 の 勾 配 で の 傾 斜 地 作 業 や 、 ト ラ ッ ク 搭 載 用 ブ リ ッ ジ の 勾 配 が １ ５ °を 越 え る と 危 険 で す 。 安 全 作 業 の た め 、 こ れ ら の 勾 配 角 度 未 満 で ご 使 用 く だ さ い 。 ・ 安 全 の た め 、 斜 面 で は 一 定 の 速 度 を 保 ち 、 不 要 な 変 速 操 作 、 オ フ セ ッ ト 部 の 開 閉 操 作 は 控 え て 下 さ い 。 ス リ ッ プ ・ 転 落 ・ 暴 走 の 危 険 が あ り ま す 。 ・ 平 坦 部 と 傾 斜 部 と の 境 目 （ 路 肩 ） を 走 行 す る 場 合 は 、 路 肩 崩 れ や 転 落 の 危 険 性 が あ り ま す 。 十 分 に 安 全 な 平 坦 地 を 走 行 し て 下 さ い 。 暗 い 時 、 視 界 が 悪 い と き の 使 用 は 危 険 で す 。 周 囲 の 状 況 が 十 分 に 把 握 で き な い 時 に は 使 用 し な い で 下 さ い 。 (本 機 装 着 の ラ イ ト は 移 動 用． ． ．で す 。 作 業 灯 で は あ り ま せ ん 。 )
・ 安 全 作 業 の 障 害 と な る よ う な 本 機 の 改 造 は 絶 対 に し な い で 下 さ い 。 こ れ ら の 改 造 に 起 因 す る 事 故 、 及 び 不 具 合 に 関 し て は 、 一 切 の 責 任 を 負 い か ね ま す 。 （ ３ ） 燃 料 給 油 時 の 注 意 ・ 給 油 は 必 ず 燃 料 タ ン ク の 油 面 上 限 マ ー ク 以 下 (傾 斜 地 使 用 の 場 合 に は 更 に 少 な く )に し 、 万 一 多 く 入 れ 過 ぎ た と き は 、 マ — ク 以 下 に な る ま で 抜 き 取 り 、 又 周 辺 に こ ぼ れ た 燃 料 は 必 ず ふ き 取 っ て 下 さ い 。 火 傷 や 火 災 の 危 険 が あ り ま す 。 給 油 は マ フ ラ の 温 度 が 十 分 下 が っ て か ら 行 っ て 下 さ い 。 （ ４ ） 始 動 時 の 注 意 ・ エ ン ジ ン の 回 り や 排 気 ガ ス 方 向 に は 、 燃 え や す い も の を 近 付 け な い で 下 さ い 。 ・ 走 行 ク ラ ッ チ 、 ナ イ フ ク ラ ッ チ を 「 ○切」 位 置 、 駐 車 ブ レ ー キ ペ ダ ル は 「 ロ ッ ク 」 位 置 、 変 速 レ バ ー は 中 立 「 ○Ｎ」 位 置 で 始 動 し て 下 さ い 。 ・ 回 り に 人 や 動 物 や 車 両 等 が い な い 事 、 又 周 囲 の 安 全 を 確 認 し て か ら 始 し て 下 さ い 。 （ ５ ） 積 み 降 ろ し 時 の 注 意 〈 17 頁 … 参 照 〉 ・ 平 坦 で 安 全 な 場 所 を 選 び 、 ト ラ ッ ク が 動 き 出 さ な い よ う に エ ン ジ ン を 止 め 、 サ イ ド ブ レ ー キ を 引 い て 確 実 に 駐 車 を し て 下 さ い 。 ・ 丈 夫 な ブ リ ッ ジ を 確 実 に 掛 け 、 ゆ る い 勾 配 で エ ン ジ ン 回 転 を 下 げ 、 デ フ ロ ッ ク レ バ ー は 「 ○入」 位 置 に し 、 積 み 込 み 時 は 「 前 進 」 位 置 で 、 降 ろ す 時 に は 「 後 進 」 位 置 で い ず れ も 低 速 で 行 っ て 下 さ い 。 ・ 刈 り 高 さ が 「 移 動 」 で 、 オ フ セ ッ ト 部 は ハ ン ガ ー で 上 に 上 げ た 状 態 に な っ て い る 事 を 確 認 し て 行 っ て く だ さ い 。 （ ６ ） 作 業 中 の 注 意 ・ 安 全 の た め 、 余 裕 を 持 っ た 運 転 を 心 掛 け 、 急 発 進 ・ 急 停 止 ・ 急 旋 回 は し な い で 下 さ い 。 排 気 マ フ ラ 高 温 と な り ま す 。 本 機 へ の 乗 り 降 り 時 等 に マ フ ラ に 手 を か け る と 、 火 傷 を 負 い ま す 。 手 な ど を 近 づ け な い で 下 さ い 。 ・ バ ッ ク す る 時 は 、 人 や 動 物 等 が い な い 事 を 確 認 し て 機 械 と の 間 に 挟 ま れ た り 、 崖 か ら の 転 落 等 が な い 様 足 場 に 注 意 し て 下 さ い 。 ・ ベ ル ト ス リ ッ プ に よ る 異 常 な 音 ・ 匂 い ・ 発 熱 は 火 災 の 原 因 で す 。 そ の 様 な 時 は 、 す ぐ に エ ン ジ ン を 停 止 し て 点 検 ・ 修 理 し て 下 さ い 。 刈 取 部 か ら は 石 等 の 異 物 が 飛 散 し 、 周 囲 の 人 や 車 、 建 物 等 に 被 害 が 及 ぶ 恐 れ が あ り ま す 。 作 業 中 は こ れ ら の も の と 十 分 に 距 離 を 置 き 、 安 全 に 注 意 し て 下 さ い 。 回 転 部 分 、 特 に ナ イ フ カ バ ー 内 は 危 険 で す 。 身 体 を 近 付 け な い で 下 さ い 。 冷 却 風 の 吸 込 口 、 シ リ ン ダ 付 近 の 草 詰 ま り は エ ン ジ ン の 焼 付 き や 火 災 の 原 因 で す 。 外 側 の み な ら ず 、 内 側 も こ ま め に 清 掃 し て 下 さ い 。 又 、 エ ア ク リ ー ナ 内 部 の 清 掃 、 Ｈ Ｓ Ｔ フ ァ ン カ バ ー に 堆 積 し た 草 屑 の 清 掃 も 同 時 に 行 っ て 下 さ い 。 石 等 、 危 険 物 の 多 い 場 所 で は こ れ ら を で き る 限 り 取 り 除 き 、 障 害 物 の あ る 場 所 に は 目 印 を つ け 、 安 全 の た め 通 常 よ り も 高 刈 り で 作 業 を し て 下 さ い 。 ナ イ フ が 欠 け た り 、 石 が 手 前 に 飛 ん で き た り し て 危 険 で す 。
・ 作 業 中 、 石 ・ 木 株 等 に 当 た っ た 時 は 直 ち に エ ン ジ ン を 停 止 し 、 ナ イ フ の 回 転 が 停 止 し た 事 を 確 認 し た 後 、 ナ イ フ 及 び ナ イ フ カ バ ー の 欠 け や 曲 が り の 有 無 を 調 べ 、 必 要 に 応 じ 修 正 ・ 交 換 を し て 下 さ い 。 ・ 刈 り 取 っ た 草 は 本 機 右 側 へ 排 出 さ れ ま す 。 障 害 物 に 対 し 常 に 左 旋 回 を し ま す 。 （ ７ ） 作 業 終 了 後 の 注 意 ・ 本 機 か ら 離 れ る 時 は 必 ず エ ン ジ ン を 止 め て 下 さ い 。 キ ー ス イ ッ チ が あ る 物 は 、 キ ー を 抜 い て お い て 下 さ い 。 作 業 終 了 後 は 燃 料 コ ッ ク も 閉 め て お い て 下 さ い 。 （ ８ ） 点 検 ・ 整 備 時 の 注 意 ・品 質 及 び 性 能 維 持 の た め に は 定 期 点 検 が 不 可 欠 で す 。 始 業 点 検 は 所 有 者 ご 自 身 で 、 年 次 点 検 は 販 売 店 (有 料 )へ ご 依 頼 下 さ い 。 定 期 点 検 を 怠 っ た こ と に よ る 事 故 ・ 故 障 に つ い て は 責 任 を 負 い か ね ま す の で ご 注 意 下 さ い 。 ベ ル ト や ナ イ フ 部 の 安 全 カ バ ー 、 及 び 飛 散 防 止 用 の カ バ ー の 破 損 は 危 険 で す 。 破 損 し た 場 合 は 使 用 前 に 必 ず 修 理 し て お い て 下 さ い 。 ・取 り 外 し た 回 転 部 の カ バ ー 類 は 、 必 ず 元 の 位 置 に 正 し く 取 り 付 け て 下 さ い 。 ・ ナ イ フ セ ッ ト ボ ル ト は 安 全 の た め ナ イ フ 交 換 の 際 に は 一 緒 に 新 品 と 交 換 し て 下 さ い 。 燃 料 パ イ プ は 古 く な る と 、 燃 料 漏 れ の 原 因 と な り 危 険 で す 。 ３ 年 毎 、 又 傷 ん だ 時 に は 締 め 付 け バ ン ド と と も に 新 品 と 交 換 し て 下 さ い 。 ・ 点 検 ・ 整 備 を 行 う 場 合 、 又 シ ー ト を か け る 場 合 は 火 傷 や 火 災 を 防 ぐ た め 、 エ ン ジ ン の 停 止 後 、 マ フ ラ や エ ン ジ ン 本 体 の 冷 却 状 態 を 十 分 確 認 し た う え で 行 っ て 下 さ い 。 ・ ナ イ フ ブ レ ー キ 、 走 行 （ 駐 車 ） ブ レ ー キ の あ る も の に つ い て は 、 安 全 の た め 、 使 用 開 始 後 １ ０ ０ 時 間 又 は ３ 年 の い ず れ か 早 い ほ う に 到 達 し た 時 点 で こ れ を 交 換 し て 下 さ い 。 《 機 械 を 他 人 に 貸 す と き は … 》 所 有 者 以 外 の 人 に は 使 用 さ せ な い の が 原 則 で す が 、 や む を 得 ず 機 械 を 他 人 に 貸 す と き に は 、 取 扱 い 方 法 を 説 明 し 、 「 取 扱 説 明 書 」 を よ く 読 ん で も ら い 、 取 扱 い 方 法 や 安 全 の ポ イ ン ト を 十 分 理 解 し て か ら 作 業 を す る よ う に 指 導 し て 下 さ い 。 機 械 と 一 緒 に 「 取 扱 説 明 書 」 も 貸 し て あ げ て 下 さ い 。 親 切 心 か ら 機 械 を 他 人 に 貸 し て 、 借 り た 人 が 不 慣 れ な た め に 思 わ ぬ 事 故 を 起 こ し た り す る と せ っ か く の 親 切 が あ だ と な っ て し ま い ま す 。 《 方 向 に つ い て … 》 本 機 の 前 後 左 右 は 、 下 図 の よ う に シ ー ト に 座 っ た 作 業 者 か ら 見 た 方 向 で 表 し ま す 。 本 文 中 の 、 「 前 進 」 ・ 「 後 進 」 に つ い て も 、 作 業 者 か ら み た 方 向 で 表 し ま す 。
《 各 部 の 名 称 》 タ ン ク カ バ ー (前 ) シ ー ト 刈 高 調 整 レ バ ー ス ロ ッ ト ル レ バ ー サ ブ ハ ン ド ル バ ル ブ レ バ ー HST オ イ ル タ ン ク エ ン ジ ン ス イ ッ チ デ フ ロ ッ ク レ バ ー セ ン サ ー バ ル ブ ス ト ッ パ ー 副 変 速 レ バ ー 移 動 用 ラ イ ト ス イ ッ チ ナ イ フ 交 換 用 カ バ ー ハ ン ド ル チ ェ ン ジ ペ ダ ル キ ャ ッ プ ガ ー ド 燃 料 タ ン ク 駐 車 ブ レ ー キ ペ ダ ル タ ン ク カ バ ー (後 ) バ ッ テ リ ブ レ ー キ ス ト ッ パ オ フ セ ッ ト 部 ハ ン ガ ー マ フ ラ ナ イ フ ク ラ ッ チ レ バ ー
《 各 部 の は た ら き 》 ① エ ン ジ ン ス イ ッ チ
キ ー を 差 し 込 み 、エ ン ジ ン の ｢始 動 (START)｣、 ｢入 (RUN)｣、 ｢切 (OFF)｣ を 行 い ま す 。
② ス ロ ッ ト ル レ バ ー （ 赤 ） 「 」 ～ 「 」 ま で の エ ン ジ ン 回 転 数 を 調 整 し ま す 。 ③ チ ョ ー ク レ バ ー エ ン ジ ン 始 動 時 に 使 用 し ま す 。 引 け ば 「 閉 」 位 置 、 戻 せ ば 「 開 」 位 置 と な り ま す 。 エ ン ジ ン が 暖 ま っ て い る 場 合 に は 操 作 の 必 要 は あ り ま せ ん 。 ④ 移 動 用 ラ イ ト ス イ ッ チ 引 い て 「 Ｏ Ｎ (入 )」 位 置 、 戻 し て 「 Ｏ Ｆ Ｆ (切 )」 位 置 と な り ま す 。
警 告
こ の ラ イ ト は 移 動 用 で す 。 作 業 用 と し て は 絶 対 に 使 用 し な い で 下 さ い 。 周 囲 の 状 況 が 把 握 で き ず 衝 突 、 転 落 等 の 危 険 が あ り ま す 。 ま た ラ イ ト 点 灯 時 の 移 動 は 低 速 で 走 行 し て 下 さ い 。 ⑤ 刈 高 調 整 レ バ ー 刈 高 さ を 調 整 し ま す 。 所 要 の 刈 高 さ で ガ イ ド の ロ ッ ク 位 置 に 入 れ 固 定 し て 下 さ い 。 ● 本 体 側 の 刈 高 さ は 次 の ４ 段 階 (目 安 )で す 。 ◇ ◇ 「 移 動 」 位 置 以 外 で は エ ン ジ ン は 始 動 し ま せ ん ◇ ◇ ※ ナ イ フ の 回 転 時 と 停 止 時 と で は 刈 高 さ は 異 な り ま す 。 上 記 は ナ イ フ 回 転 時 の 数 値 で す 。 ● オ フ セ ッ ト 部 の 刈 り 高 さ は ２ ０ mm と ３ ６ mm の ２ 段 階 で す 。 ＜ 32 頁 … オ フ セ ッ ト 部 の 刈 高 さ 調 整 の し か た 参 照 ＞注 意
・ 刈 高 さ 調 整 後 、 刈 高 調 整 レ バ ー が ロ ッ ク 位 置 に 確 実 に セ ッ ト さ れ て い る か 確 認 し て 下 さ い 。 作 業 中 ロ ッ ク ガ イ ド か ら 外 れ る 恐 れ が あ り ま す 。 ・ 安 全 の た め 、 作 業 圃 場 に 乗 り 入 れ る と き 、 出 る と き 、 ま た 後 進 時 に は 刈 高 調 整 レ バ ー は 「 移 動 」 位 置 に し て 下 さ い 。 刈 高 調 整 レ バ ー 位 置 (標 示 板 ) ※ 刈 高 さ (目 安 ) ｍ ｍ ① １ ０ ② ２ ５ ③ ５ ０ ④ ７ ０ 移 動 —⑥ ナ イ フ ク ラ ッ チ レ バ ー ナ イ フ の 回 転 を 「 入 (回 転 )」 、 「 切 (停 止 )」 し ま す 。 ◇ ◇ 刈 高 調 整 レ バ ー が 「 移 動 」 位 置 で は ナ イ フ ク ラ ッ チ レ バ ー の 操 作 は で き ま せ ん ◇ ◇ ⑦ チ ェ ン ジ ペ ダ ル ・ 変 速 レ バ ー 本 機 の 走 行 ・ 停 止 の 操 作 、 走 行 方 向 及 び そ の 速 度 調 整 に 使 用 し ま す 。 チ ェ ン ジ ペ ダ ル (変 速 レ バ ー )を 「 中 立 Ｎ 」 位 置 か ら 前 方 へ 踏 み 込 む と 「 前 進 Ｆ 」 、 後 方 に 踏 み 込 む と 「 後 進 Ｒ 」 と な り 、 倒 す 角 度 に よ っ て 速 度 の 増 減 が 無 段 階 で 調 整 で き ま す 。 参 考 ； 本 製 品 は チ ェ ン ジ ペ ダ ル で の 変 速 操 作 を 行 っ て い た だ く よ う に な っ て お り ま す が 、 チ ェ ン ジ レ バ ー で の 操 作 を ご 希 望 の 方 は 、 販 売 店 へ お 問 い 合 わ せ く だ さ い 。 ⑧ 副 変 速 レ バ ー 通 常 は 「 低 速 」 位 置 で 使 用 し て 下 さ い 。 「 高 速 」 位 置 は 平 坦 地 の 移 動 時 の み の 使 用 と し て 下 さ い 。 レ バ ー を 下 方 に 押 し な が ら ロ ッ ク 位 置 ま で 移 動 し 離 し ま す 。 尚 、 「 中 立 Ｎ 」 位 置 で は エ ン ジ ン を か け ず に 空 押 し が で き ま す 。
警 告
操 作 は 必 ず 停 止 し た 状 態 で 行 な っ て 下 さ い 。 走 行 し な が ら の 操 作 は ギ ヤ 抜 け に よ る 暴 走 等 の 原 因 と な り 、 大 変 危 険 で す 。 又 空 押 し は 必 ず ２ 名 で 行 な っ て 下 さ い 。 ⑨ デ フ ロ ッ ク レ バ ー 通 常 は ｢切 ｣位 置 で 使 用 し て 下 さ い 。 緩 斜 面 や 地 面 が 軟 弱 な 場 所 で の 作 業 に お い て 、 後 輪 の 片 側 が ス リ ッ プ し て 直 進 し 難 い 場 合 、 ま た ト ラ ッ ク へ の 積 み 降 ろ し の 際 に デ フ ロ ッ ク レ バ ー を ｢入 ｣位 置 に す る と 後 輪 の 両 タ イ ヤ は 直 結 と な り 直 進 性 が 増 し ま す ｡但 し 平 坦 地 の 使 用 で は 旋 回 半 径 が 大 き く な り 、 タ イ ヤ の 片 減 り 、 ミ ッ シ ョ ン 破 損 の 原 因 に な り ま す 。 ⑩ 駐 車 ブ レ ー キ ペ ダ ル 緊 急 時 、 駐 車 ブ レ ー キ ペ ダ ル を 一 杯 踏 み 込 む と 本 機 は 停 止 し 、 チ ェ ン ジ ペ ダ ル (変 速 レ バ ー )は 「 中 立 」 位 置 ま で 戻 り ま す 。 通 常 の 停 車 の 操 作 は チ ェ ン ジ ペ ダ ル (変 速 レ バ ー )で 行 う 習 慣 を つ け て お い て 下 さ い 。 駐 車 ブ レ ー キ ペ ダ ル を 踏 み 込 ん だ ま ま ス ト ッ パ で ロ ッ ク す る と 駐 車 ブ レ ー キ と な り ま す 。 更 に 踏 み 込 む と ロ ッ ク は 解 除 し ま す 。 ◇ ◇ ペ ダ ル を 踏 み 込 ん で （ ロ ッ ク し て ） い な い と 始 動 で き ま せ ん ◇ ◇警 告
駐 車 ブ レ ー キ の 効 き 具 合 を 毎 回 作 業 開 始 前 に 必 ず 確 認 し て 下 さ い 。 駐 車 ブ レ ー キ の 調 整 不 良 に よ る 事 故 は 衝 突 、 転 落 等 即 重 大 事 故 に つ な が る 可 能 性 が あ り ま す 。 あ な た ご 自 身 の み な ら ず 、 ご 家 族 の 幸 せ を 守 る た め に も 必 ず 励 行 下 さ い 。 〈 調 整 方 法 は 33 頁 参 照 〉 駐 車 ブ レ ー キ の 効 き 具 合 の 確 認 は 、 以 下 の い ず れ か 又 は 複 数 で 行 っ て 下 さ い 。 ① 副 変 速 レ バ ー 「 N」 位 置 で 駐 車 ブ レ ー キ を か け 、 大 人 二 人 で 押 し て も 動 か な い 。 ② 走 行 さ せ 、 急 ブ レ ー キ を か け た 時 に タ イ ヤ が ロ ッ ク す る 。 ③ 軽 ト ラ ッ ク の 荷 台 に か け た ６ 尺 の ブ リ ッ ジ 上 で 、 駐 車 ブ レ ー キ を か け て 動 か な い 。⑪ ナ イ フ 交 換 用 サ イ ド カ バ ー ナ イ フ の 点 検 ・ 交 換 時 に 開 け て 作 業 を し ま す 。 そ れ 以 外 は 必 ず 閉 め て お い て 下 さ い 。
警 告
作 業 中 は 必 ず 閉 め て 下 さ い 。 開 け た ま ま の 作 業 は 石 等 の 異 物 の 飛 散 に よ り 周 囲 に 甚 大 な 被 害 を 及 ぼ す 事 が あ り ま す 。 ⑫ シ ー ト 安 全 の た め 、 必 ず シ ー ト に 座 っ て エ ン ジ ン は 始 動 し て 下 さ い 。 作 業 者 の 体 格 に 合 わ せ 、 シ ー ト 裏 の ノ ブ ボ ル ト を 緩 め て 前 後 に ス ラ イ ド さ せ る こ と が で き ま す 。 ◇ ◇ エ ン ジ ン 始 動 後 、 刈 高 調 整 レ バ ー が 「 移 動 」 、 駐 車 ブ レ ー キ ペ ダ ル が 「 ロ ッ ク 」 位 置 以 外 で シ ー ト か ら 腰 を 上 げ る と 安 全 の た め エ ン ジ ン は 停 止 し ま す ◇ ◇ ⑬ キ ャ ッ プ ガ ー ド 枝 下 作 業 で の 給 油 栓 の 脱 落 を 防 ぎ ま す 。 燃 料 給 油 時 に は 開 け て 下 さ い 。 《 上 手 な 運 転 の し か た 》 運 転 前 の 始 業 点 検 安 全 で 快 適 な 作 業 を 行 う た め に ｢定 期 自 主 点 検 表 ｣〈 44 頁 参 照 〉 に 従 っ て 始 業 点 検 を 行 い 、 前 日 の 作 業 で 確 認 さ れ た 異 常 箇 所 は 必 ず 整 備 を し た 後 に 作 業 を 始 め て 下 さ い 。警 告：
本 機 に 貼 ら れ て い る 注 意 、 危 険 マ ー ク も 良 く 読 ん で 下 さ い 。 エ ン ジ ン 始 動 ・ 停 止 の し か た 参 考 ； ◇ 必 ず シ ー ト に 座 っ て 始 動 し て 下 さ い 。 □ 着 座 し な く て も 下 記 ２ つ の ｢必 ず ． ． ｣が 満 た さ れ て い れ ば エ ン ジ ン は 始 動 可 能 で す が 、 安 全 の 為 必 ず 着 座 し て 始 動 す る 習 慣 を つ け て く だ さ い 。 ◇ 必 ず． ．駐 車 ブ レ ー キ ペ ダ ル は 踏 み 込 ん で (ロ ッ ク し て )始 動 し て 下 さ い 。 ペ ダ ル が 踏 み 込 ま れ た 状 態 に な い と ペ ダ ル ス イ ッ チ が 働 い て エ ン ジ ン は 始 動 し ま せ ん 。 ◇ 必 ず ． ． 刈 高 調 整 レ バ ー は 「 移 動 」 位 置 に し て 下 さ い 。 「 移 動 」 位 置 以 外 で は ナ イ フ ク ラ ッ チ ス イ ッ チ が 働 い て エ ン ジ ン は 始 動 し ま せ ん 。 ◇ 必 ず ． ． バ ル ブ ス ト ッ パ ー を 「 閉 」 の 位 置 で ロ ッ ク さ せ て お い て く だ さ い 。 ロ ッ ク さ せ ず に エ ン ジ ン 始 動 さ せ る と 、 始 動 し た 瞬 間 に オ フ セ ッ ト 部 が 開 き 危 険 で す 。 安 全 の た め 、 エ ン ジ ン 始 動 の 際 に は 以 上 4 つ の 「 必 ず． ．」 は ぜ ひ 守 っ て 下 さ い 。 各 操 作 方 法 を 十 分 に 確 認 の 上 、 エ ン ジ ン を 始 動 さ せ ま し ょ う 。危 険
① 締 め 切 っ た 室 内 で エ ン ジ ン を 始 動 及 び 暖 機 運 転 を し な い で 下 さ い 。 有 害 な 排 気 ガ ス で 空 気 が 汚 染 さ れ 、 ガ ス 中 毒 を お こ す 恐 れ が あ り ま す 。 ② ガ ソ リ ン エ ン ジ ン を 搭 載 し て い ま す の で 、 く わ え タ バ コ や 裸 火 照 明 は ガ ソ リ ン に 引 火 し た り し て 危 険 で す 。 絶 対 に 行 な わ な い で 下 さ い 。 ③ エ ン ジ ン の 始 動 時 に は 、 各 レ バ ー の 位 置 と 周 囲 の 安 全 を 確 認 し て 下 さ い 。注意
● エ ン ジ ン 始 動 時 に は 、 各 レ バ ー の 位 置 と 周 囲 の 安 全 を 十 分 に 確 認 し て 下 さ い 。 参 考 ； ● エ ン ジ ン の 停 止 は 必 ず エ ン ジ ン ス イ ッ チ で 行 っ て 下 さ い 。 駐 車 ブ レ ー キ が 踏 み 込 ま れ た （ ロ ッ ク さ れ た ） 状 態 で 、 刈 高 調 整 レ バ ー が 「 移 動 」 位 置 に あ れ ば シ ー ト か ら 立 ち 上 が っ て も エ ン ジ ン は 停 止 し ま せ ん が 、 こ れ 以 外 の 位 置 で シ ー ト か ら 立 ち 上 が る と 安 全 の た め エ ン ジ ン は 停 止 し ま す 。 そ の ま ま 放 置 し て お く と バ ッ テ リ 上 が り の 原 因 と な り ま す の で 、 必 ず 駐 車 ブ レ ー キ 及 び 刈 高 調 整 レ バ ー は 始 動 位 置 に 戻 し 、 エ ン ジ ン ス イ ッ チ を 「 切 (OFF)」 位 置 に 戻 し て お い て 下 さ い 。 ● エ ン ジ ン 始 動 後 は 、 駐 車 ブ レ ー キ ペ ダ ル 及 び 刈 高 調 整 レ バ ー の 位 置 に 関 係 な く シ ー ト に 座 っ て い れ ば エ ン ジ ン は 停 止 し ま せ ん 。 ● エ ン ジ ン オ イ ル の 点 検 は エ ン ジ ン 停 止 後 、 エ ン ジ ン が 冷 え る の を 待 っ て 火 傷 に 十 分 注 意 し て 行 っ て 下 さ い 。 ■ エ ン ジ ン 始 動 の し か た ① エ ン ジ ン オ イ ル を 確 認 し て 下 さ い 。 ◎ 給 油 栓 が オ イ ル ゲ ー ジ を 兼 用 し て い ま す 。 ゲ ー ジ 部 分 を 布 で 拭 き 、 再 度 差 し 込 ん で 、 オ イ ル レ ベ ル を 確 認 し て 下 さ い 。 上 と 下 の 目 盛 線 の 間 に オ イ ル が な け れ ば 上 の 目 盛 線 ま で オ イ ル が 付 く よ う に エ ン ジ ン オ イ ル を 補 給 し て 下 さ い 。 参 考 ； エ ン ジ ン は 水 平 に し てね じ 込 ん で 、 点 検 し て 下 さ い 。 ・ 使 用 す る エ ン ジ ン オ イ ル は 良 質 で 清 浄 性 を 有 す る サ ー ビ ス 等 級 Ｓ Ｆ ， Ｓ Ｇ ， Ｓ Ｈ ， Ｓ Ｊ 級 以 上 の 高 品 質 な ３ ０ Ｗ オ イ ル を 使 用 し て 下 さ い 。 ・ 市 販 の 添 加 剤 は 使 用 し な い で 下 さ い 。警 告
● 給 油 時 に は 必 ず エ ン ジ ン を 停 止 さ せ 、 エ ン ジ ン 本 体 と マ フ ラ が 冷 え た 後 行 っ て 下 さ い 。 ● 燃 料 が こ ぼ れ た 場 合 に は き れ い に ふ き 取 っ て 下 さ い ｡特 に 傾 斜 地 で の 使 用 の 場 合 に は 給 油 口 内 フ ィ ル タ の 規 定 油 面 上 限 以 下 で 使 用 し て 下 さ い 。 燃 料 が 漏 れ 出 す 可 能 性 が あ り ま す 。 ② 燃 料 を 確 認 し て 下 さ い 。 〈 燃 料 タ ン ク 容 量 は 42 頁 … 仕 様 参 照 〉 燃 料 は レ ギ ュ ラ ー ガ ソ リ ン を 入 れ て 下 さ い 。 ・ 燃 料 ゲ ー ジ が 「 Ｅ 」 位 置 に 近 づ い た ら 早 め に 燃 料 を 補 給 し て 下 さ い 。 ・ 燃 料 補 給 後 は キ ャ ッ プ を 確 実 に 閉 め 、 元 通 り に キ ャ ッ プ ガ ー ド を 閉 じ て 下 さ い 。 ・ 溢 れ た 燃 料 は 、 本 機 下 部 へ 排 出 さ れ ま す が 、 ガ イ ド 周 辺 に こ ぼ れ た 燃 料 は き れ い に 拭 き 取 っ て お い て 下 さ い 。 給 油 栓③ 燃 料 コ ッ ク を 「 開 (ON)」 位 置 に し て 下 さ い 。 ④ シ ー ト に 座 っ て 下 さ い 。 ⑤ 駐 車 ブ レ ー キ ペ ダ ル を 踏 み 込 ん で (ロ ッ ク し て )下 さ い 。 変 速 レ バ ー が 中 立 「 Ｎ 」 位 置 以 外 に あ る 場 合 に は 中 立 「 Ｎ 」 位 置 ま で 戻 り ま す 。 ⑥ 刈 高 調 整 レ バ ー を 「 移 動 」 位 置 、 ナ イ フ ク ラ ッ チ レ バ ー を 「 切 」 位 置 に し て 下 さ い 。 参 考 ； ナ イ フ ク ラ ッ チ レ バ ー は 刈 高 調 整 レ バ ー と 連 動 し て い ま す 。 刈 高 調 整 レ バ ー を 「 移 動 」 位 置 ま で 移 動 さ せ る と ナ イ フ ク ラ ッ チ レ バ ー も 連 動 し て 「 切 」 位 置 ま で 戻 り ま す 。 ⑦ バ ル ブ ス ト ッ パ ー が 「 閉 」 に な っ て い る こ と を 確 認 し て 下 さ い 。
注意
バ ル ブ ス ト ッ パ ー が 「 開 」 の 状 態 の ま ま エ ン ジ ン を 欠 け よ う と す る と ， エ ン ジ ン が 始 動 し た 瞬 間 に オ フ セ ッ ト 部 が 開 き ま す の で 、 注 意 し て く だ さ い 。 ⑧ チ ェ ン ジ ペ ダ ル が 中 立 「 Ｎ 」 位 置 に あ る こ と を 確 認 し た 後 、 チ ョ ー ク レ バ ー を 引 い て 、 「 閉 」 の 位 置 に し て 下 さ い 。 ⑨ ス ロ ッ ト ル レ バ ー を と の 中 間 位 置 に し て 下 さ い 。 ⑩ エ ン ジ ン ス イ ッ チ に キ ー を 差 し 込 み 「 入 (RUN)」 位 置 か ら 続 け て 「 始 動 (START)」 位 置 へ キ ー を 回 す と エ ン ジ ン が 始 動 し ま す 。 ⑪ エ ン ジ ン が 始 動 し た ら 直 ち に キ ー か ら 手 を 離 し て 下 さ い 。 キ ー は 自 動 的 に 「 入 (RUN)」 位 置 ま で 戻 り ま す 。 駐 車 ブ レ ー キ ペ ダ ル ロ ッ ク レ バ ー 刈 高 調 整 レ バ ー ナ イ フ ク ラ ッ チ レ バ ー チ ョ ー ク レ バ ー参 考 ； ・ セ ル モ ー タ ー は 大 電 流 を 消 費 し ま す の で 、 ５ 秒 以 上 の 連 続 使 用 は 避 け て 下 さ い 。 ・ ５ 秒 以 内 で 始 動 し な い 場 合 に は 、 一 旦 キ ー を 「 切 (OFF)」 位 置 ま で 戻 し 、 １ ０ 秒 以 上 休 止 し て か ら 再 度 同 じ 操 作 を 繰 り 返 し て 下 さ い 。 ・ エ ン ジ ン 回 転 中 は キ ー を 「 始 動 (RUN)」 位 置 に し な い で 下 さ い 。 セ ル モ ー タ 故 障 の 原 因 と な り ま す 。 ・ エ ン ジ ン が 既 に 暖 機 さ れ て い る 場 合 に は 、 ス ロ ッ ト ル レ バ ー を 「 高 速 」 位 置 で 始 動 し て 下 さ い 。 (チ ョ ー ク 「 閉 」 位 置 に す る 必 要 は あ り ま せ ん ) ⑪ エ ン ジ ン 始 動 後 は 、 ス ロ ッ ト ル レ バ ー を 位 置 側 へ 戻 し て し ば ら く (５ 分 程 度 )暖 機 運 転 を し て 下 さ い 。 ⑫ チ ョ ー ク レ バ ー を 「 開 」 位 置 ま で 戻 し て し ば ら く 暖 機 運 転 を し て 下 さ い 。 参 考 ； 暖 機 運 転 を 行 う こ と に よ り 、 エ ン ジ ン 各 部 に オ イ ル を 行 き 渡 ら せ 、 エ ン ジ ン の 寿 命 を 延 ば し ま す 。
警 告
暖 機 運 転 中 は 必 ず 駐 車 ブ レ ー キ は 「 ロ ッ ク (駐 車 )」 し て お い て 下 さ い 。 急 に 動 き 出 し ケ ガ を す る 恐 れ が あ り ま す 。 ■ エ ン ジ ン 停 止 の し か た ⑬ ス ロ ッ ト ル レ バ ー を 手 前 に 引 い て 位 置 に し て 下 さ い 。 ⑭ キ ー を 「 切 (OFF)」 位 置 に し て エ ン ジ ン を 停 止 し て 下 さ い 。 ⑮ キ ー を エ ン ジ ン ス イ ッ チ か ら 抜 い て 下 さ い 。 ⑯ 最 後 に 燃 料 コ ッ ク を 「 閉 (OFF)」 位 置 に し て 下 さ い 。 ス ロ ッ ト ル レ バ ーチ ェ ン ジ ペ ダ ル 走 行 ・ 変 速 ・ 停 止 （ 駐 車 ） の し か た
警 告
● 安 全 作 業 や 操 作 方 法 に つ い て の 未 熟 練 者 （ 所 有 者 以 外 の 人 ） は 使 用 し な い で 下 さ い 。 ● 初 め て 走 行 す る 時 は 周 囲 の 安 全 を 確 認 し 、 周 り に 障 害 物 の な い 平 坦 な 場 所 で 行 っ て 下 さ い 。 ● 製 品 の 操 作 、 特 徴 に 慣 れ る ま で は 、 平 坦 な 場 所 で 且 つ 低 速 で 十 分 に 練 習 を し て 下 さ い 。 い き な り 高 速 で 走 行 す る と 、 と っ さ の 場 合 に 操 作 に 惑 っ て 危 険 で す 。 ■ 走 行 運 転 の し か た注 意
変 速 操 作 は チ ェ ン ジ ペ ダ ル で し て い た だ く よ う 、 お 願 い 致 し ま す 。 ① エ ン ジ ン を 始 動 さ せ て 下 さ い 。 〈 11 頁 … エ ン ジ ン 始 動 の し か た 参 照 〉 ② ス ロ ッ ト ル レ バ ー を 「 高 速 」 側 へ 倒 し 、 エ ン ジ ン の 回 転 を 上 げ て 下 さ い 。 ③ 副 変 速 レ バ ー を 「 低 速 」 側 、 も し く は 「 高 速 」 位 置 に 下 方 向 に 押 し な が ら 確 実 に 入 れ て 下 さ い 。 ＜ 1５ 頁 … 副 変 速 の し か た 参 照 ＞ 参 考 ； 通 常 は 「 低 速 」 位 置 で ほ と ん ど の 作 業 を カ バ ー で ま す が 、 軟 弱 地 か ら の 脱 出 時 等 に は 「 高 速 」 位 置 に し て 下 さ い 。 ④ 駐 車 ブ レ ー キ を 踏 み 込 み 「 ロ ッ ク 」 を 解 除 し て 下 さ い 。注 意
駐 車 ブ レ ー キ を 「 ロ ッ ク 」 し た ま ま チ ェ ン ジ ペ ダ ル (変 速 レ バ ー ) の 操 作 は 絶 対 に 行 わ な い で 下 さ い 。 ブ レ ー キ が か か っ た 車 輪 を 無 理 に 駆 動 す る 事 に な り 、 ミ ッ シ ョ ン 破 損 の 原 因 に な り ま す 。 ⑤ チ ェ ン ジ ペ ダ ル (変 速 レ バ ー )を ゆ っ く り と 前 方 （ 後 方 ） に 踏 み 込 ん で 、 本 機 を 前 進 （ 後 進 ） さ せ て 下 さ い 。 ス ロ ッ ト ル レ バ ー変 速 レ バ ー 参 考 ； チ ェ ン ジ ペ ダ ル (チ ェ ン ジ レ バ ー )を 倒 す 角 度 に よ っ て 走 行 速 度 が 無 段 階 で 変 化 し ま す 。 チ ェ ン ジ ペ ダ ル は 前 進 時 は つ ま 先 、 後 進 時 は か か と で 操 作 し ま す 。 前 進 と 後 進 の 間 が ニ ュ ー ト ラ ル に な り ま す 。 安 全 の た め 、 低 速 側 で ス タ ー ト し て 下 さ い 。 ■ 副 変 速 の し か た ① チ ェ ン ジ ペ ダ ル を ニ ュ ー ト ラ ル 位 置 に 合 わ せ て 、 走 行 を 一 旦 停 止 さ せ て く だ さ い 。 参 考 ； ・ 緊 急 の 場 合 に は 、 駐 車 ブ レ ー キ ペ ダ ル を 踏 み 込 む と 、 走 行 が 停 止 し 、 同 時 に チ ェ ン ジ ペ ダ ル は 中 立 「 Ｎ 」 位 置 ま で 戻 り ま す 。 ・ 但 し 、 通 常 の 走 行 停 止 操 作 は 、 チ ェ ン ジ ペ ダ ル (変 速 レ バ ー )で 行 な う 習 慣 を つ け て 下 さ い 。 ・ チ ェ ン ジ ペ ダ ル は 走 行 時 ペ ダ ル か ら 足 を 離 し て も 、 走 行 し 続 け ま す 。 障 害 物 な ど 近 づ い た ら 、 走 行 方 向 と 逆 方 向 の ペ ダ ル 操 作 で 減 速 を 行 っ て く だ さ い 。 ② 作 業 条 件 に 合 わ せ て 副 変 速 レ バ ー を 「 低 速 」 側 に 確 実 に 入 れ て 下 さ い 。 参 考 ； 副 変 速 レ バ ー の 操 作 は 必 ず 走 行 を 停 止 し た 後 に 行 な っ て 下 さ い 。 走 行 し な が ら の 変 速 操 作 は 危 険 で あ る と と も に 、 ミ ッ シ ョ ン 系 の 故 障 の 原 因 と な り ま す 。 ③ 走 行 の し か た 14 頁 を 参 照 し 、 再 発 進 さ せ て 下 さ い 。 ■ 停 止 （ 駐 車 ） の し か た ① 走 行 を 停 止 し て 下 さ い 。 <15 頁 … 副 変 速 の し か た ① 参 照 > ② ス ロ ッ ト ル レ バ ー を に し て エ ン ジ ン の 回 転 を 落 と し て 下 さ い 。 ③ エ ン ジ ン を 停 止 し て 下 さ い 。 <13 頁 … エ ン ジ ン 停 止 の し か た 参 照 > 参 考 ； 副 変 速 レ バ ー は 「 低 速 」 側 、 も し く は 「 高 速 」 側 に 入 れ た ま ま に し て お い て 下 さ い 。 ④ 駐 車 ブ レ ー キ ペ ダ ル を 踏 み 込 み 、 ブ レ ー キ ス ト ッ パ で 「 ロ ッ ク 」 し 、 駐 車 を し て 下 さ い 。
デ フ ロ ッ ク レ バ ー
注 意
本 機 は 平 坦 で 、 周 辺 に 障 害 と な る 物 が な い 広 い 場 所 に 駐 車 し て 下 さ い 。 や む を 得 ず 傾 斜 面 に 駐 車 す る 場 合 で も 、 傾 斜 に 対 し て 上 下 で は な く 等 高 線 上 に 沿 っ て 駐 車 し て 下 さ い 。 （ い ず れ の 場 合 に も 不 意 に 動 き 出 す 事 の 無 い 様 、 必 ず 市 販 の 輪 止 め 等 を 使 用 す る よ う に し て 下 さ い 。 ） デ フ ロ ッ ク レ バ ー 操 作 の し か た ① 通 常 は 「 切 」 位 置 に し て お い て 下 さ い 。 ぬ か る み や 急 な 坂 で デ フ ロ ッ ク が 必 要 な 場 合 に の み レ バ ー を 「 入 」 位 置 に し て 切 り 欠 き に 掛 け 、 「 ロ ッ ク 」 し て 下 さ い 。 ② ぬ か る み 等 か ら の 脱 出 後 は 必 ず デ フ ロ ッ ク レ バ ー は 「 切 」 位 置 に 戻 し て お い て 下 さ い 。注 意
・ デ フ ロ ッ ク レ バ ー は 、 本 機 の 積 み 降 ろ し 時 、 緩 斜 面 作 業 時 、 地 盤 の 軟 弱 な 場 所 、 後 輪 の 片 方 が 空 転 し て 直 進 し 難 い 場 合 に の み 使 用 し 、 そ の 他 に は 使 用 し な い で 下 さ い 。 ・ デ フ ロ ッ ク を 入 れ た ま ま 平 坦 地 （ 条 件 の よ い 場 所 ） で 使 用 す る と 、 旋 回 時 に 内 側 の タ イ ヤ を ひ き ず り 、 旋 回 半 径 が 大 き く な る ば か り で な く 、 タ イ ヤ の 片 減 り 等 、 本 体 各 部 （ 特 に ミ ッ シ ョ ン 内 部 ） に も 高 負 荷 が か か り 、 故 障 の 原 因 と な り ま す 。 走 行 不 能 時 の 移 動 の し か た ① チ ェ ン ジ ペ ダ ル (変 速 レ バ ー )及 び 副 変 速 レ バ ー を 「 中 立 」 Ｎ 位 置 に し て 下 さ い 。 ② 駐 車 ブ レ ー キ ペ ダ ル を 「 解 除 」 し て 下 さ い ③ 刈 高 調 整 レ バ ー を 「 移 動 」 位 置 に し て 下 さ い 。 ④ エ ン ジ ン を か け ず に 本 機 の 空 押 し が で き ま す 。 参 考 ； か ら 押 し に よ る 本 機 の 移 動 は 、 開 梱 時 、 屋 内 で の 移 動 、 エ ン ジ ン ト ラ ブ ル 時 に 限 っ て 下 さ い 。 ◇ ◇ こ の 作 業 は 必 ず ２ 名 以 上 で 行 っ て 下 さ い 。 傾 斜 地 で は 急 に 動 き 出 し た り し て 大 変 危 険 で す ◇ ◇ 『 中 立 』 Ｎ 位 置ト ラ ッ ク へ の 積 み 降 ろ し の し か た
警 告
● 運 搬 に 使 用 す る 自 動 車 は 、 荷 台 に 天 井 の な い ト ラ ッ ク を 使 用 し て 下 さ い 。 ● ト ラ ッ ク へ の 積 み 降 ろ し は 、 平 坦 で 安 定 し た 場 所 を 選 ん で 下 さ い 。 ● ト ラ ッ ク へ の 積 み 降 ろ し の 際 に は 、 刈 高 調 整 レ バ ー を 必 ず 「 移 動 」 位 置 に し て 下 さ い 。 積 み 降 ろ し の 荷 に ナ イ フ が ブ リ ッ ジ の 溝 に 絡 み 転 倒 す る 恐 れ が あ り ま す 。 ・ ト ラ ッ ク は 動 き 出 さ な い よ う に エ ン ジ ン を 止 め 、 サ イ ド ブ レ ー キ を 引 い て 確 実 に 駐 車 し て 下 さ い 。 ・ ブ リ ッ ジ の フ ッ ク は ト ラ ッ ク の 荷 台 に 段 差 の な い よ う 又 、 外 れ な い よ う に 確 実 に 掛 け て 下 さ い 。 ・ ト ラ ッ ク へ の 積 み 降 ろ し 時 に は 、 デ フ ロ ッ ク レ バ ー を 必 ず ｢入 ｣位 置 に し て 左 右 の タ イ ヤ を 直 結 し て 下 さ い 。 ・ 積 み 降 ろ し 時 に ､ブ リ ッ ジ 上 で レ バ ー の 操 作 は し な い で 下 さ い ｡転 倒 の 恐 れ が あ り ま す 。 ・ 本 機 の 左 右 の タ イ ヤ が そ れ ぞ れ ブ リ ッ ジ の 中 央 に 位 置 す る よ う に し て 作 業 を 行 っ て 下 さ い 。 ・ 本 機 が ブ リ ッ ジ と ト ラ ッ ク の 荷 台 と の 境 を 越 え る 時 に は 、 急 に 重 心 の 位 置 が 変 わ り ま す の で 、 十 分 に 注 意 し て 下 さ い 。 ・ ト ラ ッ ク に 積 ん で 移 動 す る 時 に は 、 駐 車 ブ レ ー キ を 掛 け 、 十 分 に 強 度 の あ る ロ ー プ で 本 機 を 確 実 に 固 定 し 、 更 に 荷 台 の 上 で 動 か な い よ う ｢車 止 め ｣を 掛 け れ ば さ ら に 安 全 で す 。 ・ オ フ セ ッ ト 部 は ハ ン ガ ー へ 掛 け て 積 み 込 み 、 荷 台 で は 刈 高 レ バ ー は ① の 位 置 に し て く だ さ い 。 ■ 積 み 降 ろ し の し か た ① 周 囲 に 危 険 物 の な い 、 平 坦 な 場 所 を 選 ん で 下 さ い 。 ② 基 準 に あ っ た ブ リ ッ ジ を 使 用 し て 下 さ い 。 ③ ス ロ ッ ト ル レ バ ー は ｢ ｣、 ｢ ｣の 中 間 位 置 に し て 下 さ い 。 ④ 積 み 込 む 場 合 は 「 前 進 」 、 降 ろ す 場 合 は 「 後 進 」 位 置 で ど ち ら も 低 速 で 行 い 、 そ の 他 の 位 置 に は 入 れ な い で 下 さ い 。 参 考 ： ブ リ ッ ジ 基 準 ブ リ ッ ジ は 基 準 に あ っ た 、 十 分 な 強 度 の あ る も の を 使 用 し て 下 さ い 。 ● 長 さ … ト ラ ッ ク 荷 台 の 高 さ の ３ .５ 倍 以 上 あ る も の 。 (軽 ト ラ ッ ク に は ７ 尺 が 目 安 ) ● 幅 … 本 機 の 車 輪 幅 に あ っ た も の 。 ● 強 度 … 本 機 重 量 ､及 び 作 業 者 の 体 重 の 総 和 に 十 分 絶 え 得 る も の 。 ● ス リ ッ プ し な い よ う に 表 面 処 理 が 施 し て あ る も の 。ハ ン ガ ー ■ハ ン ガ ー の か け 方 ① オ フ セ ッ ト 部 ベ ル ト カ バ ー に 付 い て い る 取 っ 手 を 握 り 、 一 気 に 引 き 上 げ 、 ハ ン ガ ー の 下 の 切 り 欠 き へ 掛 け ま す 。
警 告
ハ ン ガ ー へ オ フ セ ッ ト 部 を か け て 走 行 す る と き は 、 決 し て ナ イ フ ク ラ ッ チ を 入 れ な い で く だ さ い 。 ナ イ フ が 外 側 へ 向 い た 状 態 で 回 転 す る た め 、 非 常 に 危 険 で す 。 ま た 、 オ フ セ ッ ト 部 の ベ ル ト 外 れ や 切 損 の 原 因 と な り ま す 。 ■ ハ ン ガ ー の 降 ろ し 方 ① ハ ン ガ ー 上 部 に つ い て い る 握 り と 、 オ フ セ ッ ト 部 の 取 っ 手 を 握 り ま す 。 ② 握 り を 外 側 へ 押 す と 、 ロ ッ ク が 外 れ オ フ セ ッ ト 部 が 下 へ 下 り ま す 。 オ フ セ ッ ト 部 が 急 激 に 落 ち な い よ う に 、 取 っ 手 を 持 ち な が ら 、 ゆ っ く り と 下 ろ し て く だ さ い 。 《 上 手 な 作 業 の し か た 》 草 刈 作 業 の し か た警 告
● 刈 草 は 本 機 右 側 の ナ イ フ 交 換 用 カ バ ー か ら 吐 き 出 さ れ ま す が 、 石 塊 、 針 金 、 空 き 缶 等 の 異 物 は 刈 取 部 全 周 よ り 飛 散 し 、 周 囲 に 被 害 を 及 ぼ す 恐 れ が あ り ま す 。 建 物 の 近 く 又 は 異 物 が 多 い 圃 場 で は 作 業 前 に こ れ ら を 取 り 除 き 、 高 刈 り を す る か 作 業 範 囲 内 に 人 （ 特 に 子 供 ） 、 車 両 等 が 入 り 込 ま な い よ う 、 草 刈 り 中 で あ る 旨 の 立 て 札 や ガ ー ド ロ ー プ を 張 る 等 し て 、 半 径 １ ０ ｍ 以 内 に こ れ ら の も の を 近 づ け な い で 下 さ い 。 ● 圃 場 内 の 障 害 物 ､側 溝 ､軟 弱 な 路 肩 ､傾 斜 の あ る と こ ろ ､地 面 の 凸 凹 等 危 険 な 場 所 に は 接 近 し な い よ う に 注 意 し 、 転 落 や 衝 突 事 故 を 防 ぐ た め 、 建 物 、 川 や ガ ケ 、 人 の い る 方 向 に 向 か っ て の 作 業 は 行 な わ な い で 下 さ い 。 ● 傾 斜 地 で の 作 業 で は 、 本 機 の 上 側 （ 山 側 ） に 立 つ 事 は 特 に 危 険 で す 。 足 を 滑 ら せ る と 回 転 す る ナ イ フ に 巻 き 込 ま れ 、 大 怪 我 を す る 恐 れ が あ り ま す 。 ● ナ イ フ に か ら み 付 い た 草 や 針 金 そ の 他 の 異 物 を 取 り 除 く 際 は 、 必 ず エ ン ジ ン を 停 止 し 、 ナ イ フ の 回 転 が 止 ま っ て い る こ と を 確 認 し た 後 に し て 下 さ い 。 ● ナ イ フ の 脱 着 に は 必 ず 製 品 付 属 の 専 用 工 具 を 使 用 し て 下 さ い 。 使 用 し な い と 十 分 な 締 付 ト ル ク が 得 ら れ ず 、 取 付 ボ ル ト の 脱 落 に よ り ナ イ フ が 飛 散 す る 可 能 性 が あ り ま す 。注 意
・ 作 業 衣 は ､長 袖 の 上 着 に 裾 を 絞 っ た 長 ズ ボ ン を 着 用 し ､滑 り 止 め の つ い た 長 靴 や 帽 子 又 防 災 面 を 必 ず 着 用 し て 下 さ い ｡ ・ 切 り 株 、 石 、 針 金 、 空 カ ン 、 棒 切 れ 等 の 異 物 は 作 業 前 に 取 り 除 い て 下 さ い 。 ・ 約 ７ ０ mm 以 上 の 段 差 乗 り 越 し は 必 ず ブ リ ッ ジ を 使 用 し て 下 さ い ｡高 速 で の 段 差 乗 り 越 し は ､転 倒 事 故 や 本 機 故 障 の 原 因 に な り ま す ｡ ・ 前 輪 が 穴 や 溝 に 落 ち 込 ん だ 場 合 は ､ハ ン ド ル を む や み に 回 さ ず ､必 ず エ ン ジ ン を 停 止 し た う え で 本 機 を 持 ち 上 げ て 脱 出 し て 下 さ い ｡む や み な ハ ン ド ル 操 作 は ､故 障 の 原 因 と な り ま す ｡ ・ 走 行 中 ､作 業 中 の 切 り 株 ､縁 石 等 へ の 前 輪 衝 突 は ､本 機 の 故 障 の 原 因 と な り ま す ｡ ・ オ フ セ ッ ト 部 を 使 い 枝 下 の 草 を 刈 る と き は 、 防 災 面 を 着 用 し 、 枝 で 目 な ど を 突 か な い よ う に 回 り に 気 を つ け て 、 作 業 を 行 っ て く だ さ い 。 ・ 空 気 圧 縮 機 に 水 を か け 、 オ イ ル に 混 入 す る と オ イ ル が 白 濁 し 劣 化 す る 為 、 空 気 圧 縮 機 の 故 障 の 原 因 に な り ま す 。 ま た 、 空 気 圧 縮 機 が 熱 い 状 態 の 時 に 水 で 急 激 に 冷 や し て も 、 空 気 圧 縮 機 の 故 障 の 原 因 に な り ま す 。 ご 注 意 下 さ い 。 参 考 : ● 初 め て 本 機 を 使 用 す る と き は 石 等 の 異 物 の な い 平 坦 地 を 選 び ､ゆ っ く り と 刈 り 跡 が 少 し 重 複 す る よ う に ま っ す ぐ 刈 っ て 下 さ い ｡ ● 刈 り 取 ら れ た 草 は 本 機 右 側 へ 排 出 さ れ ま す 。 障 害 物 の 枕 刈 は 、 木 、 柱 、 塀 及 び 他 の 障 害 物 を 常 に 本 機 の 左 側 に 位 置 さ せ て 下 さ い 。 （ 左 旋 回 し て 下 さ い ） ● 枝 下 作 業 時 、 給 油 キ ャ ッ プ が 払 い 取 ら れ な い 様 、 キ ャ ッ プ ガ ー ド は 確 実 に 閉 め て 下 さ い 。 ● オ フ セ ッ ト 部 の セ ン サ ー は 障 害 物 に あ た る と 、 そ の 分 だ け 閉 じ ま す の で 、 木 の 幹 等 に 沿 わ せ て 草 を 刈 る の に 便 利 で す 。 し か し 、 表 皮 の 薄 い 木 は 皮 を む い て し ま う 恐 れ が あ る た め 、 速 度 は 控 え め に 作 業 を 行 っ て く だ さ い 。 ま た 、 幼 木 の よ う な 細 い も の は 、 切 っ て し ま う こ と も あ り ま す の で 、 注 意 し て く だ さ い 。 ① 本 機 右 側 の ナ イ フ 交 換 用 カ バ ー を 一 番 下 ま で 閉 め て 下 さ い ｡警 告
ナ イ フ 交 換 用 カ バ ー を 開 け た ま ま で の 作 業 は 絶 対 に し な い で 下 さ い 。 刈 草 と 共 に 石 等 の 異 物 が 飛 散 し ､周 囲 に 危 害 を 及 ぼ す 恐 れ が あ り 大 変 危 険 で す 。 ② ハ ン ガ ー を 上 の 切 り 欠 き で ロ ッ ク さ せ 、 オ フ セ ッ ト 部 を 降 ろ し た 状 態 に し て く だ さ い 。③ エ ン ジ ン を 始 動 さ せ て 下 さ い 。 〈 11 頁 エ ン ジ ン 始 動 の し か た 参 照 〉 ス ロ ッ ト ル レ バ ー を 高 速 位 置 に し て エ ン ジ ン 回 転 を 上 げ て 下 さ い 。 ④ 刈 高 調 整 レ バ ー を ③ ･④ い ず れ か の 位 置 に 確 実 に 入 れ て 下 さ い ｡ 〈 各 位 置 に お け る 刈 高 さ の 目 安 は 8 頁 … 各 部 の は た ら き 参 照 〉 ⑤ 続 け て ナ イ フ ク ラ ッ チ レ バ ー を 「 入 」 位 置 ま で ゆ っ く り と 倒 し て 下 さ い 。 ◇ ◇ ナ イ フ が 回 転 し ま す の で 十 分 に 注 意 し て 下 さ い ◇ ◇ 作 業 状 況 に 応 じ て 刈 高 調 整 レ バ ー を ① ･② ･③ ･④ い ず れ か の 位 置 に い れ て く だ さ い 。 ⑥ 〈 14 頁 … 走 行 運 転 の し か た 〉 を 参 照 し 、 本 機 を ス タ ー ト 、 作 業 を 開 始 し て 下 さ い 。 ⑦ 作 業 の 終 了 は 上 記 と 逆 の 手 順 で 行 っ て 下 さ い 。 ⑧ エ ン ジ ン を 停 止 し て 下 さ い 。 〈 15 頁 … 停 止 (駐 車 )の し か た 参 照 〉 参 考 ； ● 緩 斜 地 で の 作 業 は 、 エ ン ジ ン の ヘ ッ ド が 常 に 上 (山 )側 に 向 く よ う な 刈 り 方 を し て 下 さ い 。 ヘ ッ ド が 下 (谷 )側 を 向 く よ う な 刈 り 方 は 、 オ イ ル 上 が り で 白 煙 を 吐 く 場 合 が あ り ま す 。 ● 刈 高 調 整 レ バ ー が 「 移 動 」 位 置 で は ナ イ フ ク ラ ッ チ レ バ ー の 操 作 は で き ま せ ん 。 ● 通 常 の 停 車 の 操 作 は チ ェ ン ジ ペ ダ ル で 行 っ て 下 さ い 。 緊 急 時 に の み 駐 車 ブ レ ー キ を 踏 み 込 ん で 本 機 を 停 止 さ せ て 下 さ い 。 駐 車 ブ レ ー キ を 踏 み 込 む と 、 変 速 レ バ ー は 同 時 に 中 立 「 Ｎ 」 位 置 ま で 戻 り ま す 。 ● 作 業 終 了 後 、 本 機 か ら 離 れ る 時 に は 必 ず エ ン ジ ン は 停 止 し 、 キ ー を 必 ず 抜 い て 所 有 者 で 保 管 し て 下 さ い 。
警 告
● 作 業 中 、 障 害 物 に 当 た っ た 時 は す ぐ に エ ン ジ ン を 停 止 し 、 異 常 が あ れ ば 直 ち に 修 理 を し て 下 さ い 。 修 理 し な い ま ま で 作 業 を 再 開 す る と 思 わ ぬ 事 故 に つ な が り ま す 。 ● ナ イ フ の 回 転 中 は 左 右 両 サ イ ド カ バ ー 内 側 一 杯 ま で ナ イ フ が き ま す の で 、 作 業 中 は 絶 対 に 草 等 を ナ イ フ カ バ ー 内 に 足 等 で け り 入 れ な い よ う に し て 下 さ い 。 〈 下 図 参 照 〉 ● エ ン ジ ン に 草 ・ 木 の 葉 等 を 堆 積 さ せ な い で 下 さ い 。 こ れ ら の 可 燃 物 が 堆 積 す る と 火 災 の 原 因 に な っ た り 、 本 機 を 破 損 す る 場 合 が あ り ま す 。 ・ 草 の 量 が 多 く 、 頻 繁 に エ ン ス ト す る よ う で あ れ ば 、 作 業 速 度 を 落 と す か 、 刈 高 さ を 一 段 上 げ て 数 回 に 分 け て 刈 る 等 し て 下 さ い 。 ・ 草 が 濡 れ て い る 時 、 又 は 雨 天 の 場 合 な ど は 本 機 が ス リ ッ プ し た り し て 危 険 で す 。 加 え て 、 刈 草 が ナ イ フ カ バ ー 内 等 に 詰 ま り 、 エ ン ジ ン に 無 理 を き た し ま す 。 こ の よ う な 場 合 に は 作 業 を 中 断 し 、 草 が 乾 い て か ら 作 業 を 開 始 し て 下 さ い 。 雨 天 の 作 業 は 非 常 に 危 険 で す 。 オ フ セ ッ ト 部 の 開 閉 の し か た注意
● オ フ セ ッ ト 部 を 開 い た と き は 車 幅 感 覚 が つ か み に く い 為 、 障 害 物 と の 距 離 に 余 裕 を 持 っ て 、 作 業 を 行 な っ て く だ さ い 。 ① オ フ セ ッ ト 部 を ハ ン ガ ー の 上 の 切 り 欠 き に 掛 け 、 下 ろ し た 状 態 に し て 、 エ ン ジ ン を 始 動 さ せ て く だ さ い 。 ス ロ ッ ト ル レ バ ー を 低 の 位 置 に し て 、 刈 ろ う と 思 う 高 さ へ 合 わ せ て く だ さ い 。 〈 18 頁 草 刈 作 業 の し か た 参 照 〉 ② バ ル ブ ス ト ッ パ ー を 「 閉 」 か ら 「 開 」 へ 入 れ て く だ さ い 。 オ フ セ ッ ト 部 が 開 き ま す の で 、 十 分 に 注 意 し て く だ さ い 。 「 開 」 か ら 「 閉 」 に ス ト ッ パ ー を 戻 す と 、 再 び オ フ セ ッ ト 部 は 閉 じ ま す 。Ｕ ナ ッ ト ボ ル ト ノ ブ ボ ル ト バ ル ブ レ バ ー セ ン サ ー
