震度の階級

JMA Seismic Intensity Scale

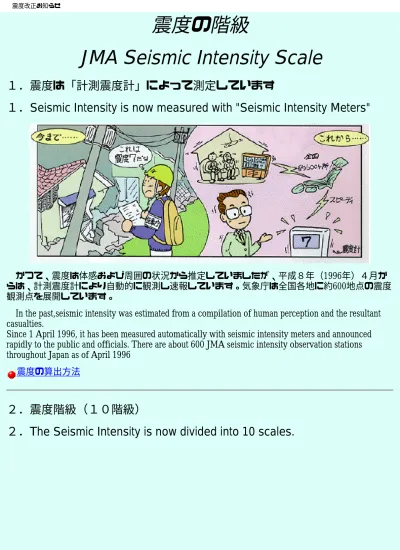

１．震度は「計測震度計」によって測定しています

１．Seismic Intensity is now measured with "Seismic Intensity Meters"

 かつて、震度は体感および周囲の状況から推定していましたが、平成８年（1996年）４月か

らは、計測震度計により自動的に観測し速報しています。気象庁は全国各地に約600地点の震度

観測点を展開しています。

 In the past,seismic intensity was estimated from a compilation of human perception and the resultant

casualties.

Since 1 April 1996, it has been measured automatically with seismic intensity meters and announced

rapidly to the public and officials. There are about 600 JMA seismic intensity observation stations

throughout Japan as of April 1996

震度の算出方法

２．震度階級（１０階級）

２．The Seismic Intensity is now divided into 10 scales.

震度改正お知らせ

 「震度５」および「震度６」は、発生する被害状況の幅が広すぎるため、 平成８年１０月か

らこれを２つに分けて、それぞれ「震度５弱」、「震度５強」 および「震度６弱」、「震度６

強」としました。これにより震度階級は１０階級になりました。

 Because "intensity 5" or "intensity 6" didn't necessarily correspond to the same degree of damage,

"intensity 5" and "intensity 6" have been divided into two scales : "intensity 5 Lower" and "intensity 5

Upper" and "intensity 6 Lower" and "intensity 6 Upper" respectively, since 1 October 1996. The intensity

is now divided into 10 scales as a result.

３．

「気象庁震度階級関連解説表」

 この表は、震度計により観測された震度と現代社会において実際に発生する現象や被害との

対応を解説したものです。

３．"

Explanation Table of JMA Seismic Intensity Scale

"

 This table provides modern situations and damage caused by earthquakes correspondent to each seismic

intensity measured with the seismic intensity meter. The intensity scale provides useful information to

predict the damage. this will aid officials to manage the emergency.

震度改正お知らせ

震度の算出方法

計測震度

 地震情報などにより発表される震度階級は，観測点における揺れの強さの程度を数値化した計測震度から

換算されるものです。

計測震度

震度階級

 0∼0.4  震度０

0.5∼1.4  震度１

1.5∼2.4  震度２

2.5∼3.4  震度３

3.5∼4.4  震度４

4.5∼4.9  震度５弱

5.0∼5.4  震度５強

5.5∼5.9  震度６弱

6.0∼6.4  震度６強

6.5∼

 震度７

 計測震度は、震度計内部で以下のようなディジタル処理によって計算されます。

ディジタル加速度記録３成分（水平動２成分、上下動１成分）のそれぞれに、フーリエ変換・フィル

ター処理・逆フーリエ変換の手順で、以下に示す特性のフィルターを掛ける。

1.

得られたフィルター処理済みの記録３成分から、ベクトル波形を合成する。

2.

ベクトル波形の絶対値がある値 a 以上となる時間の合計を計算したとき、これがちょうど 0.3秒となる

ような a を求める。

3.

この a から I = 2 log a + 0.94 により計測震度 Ｉ を計算する。

4.

計算方法の詳細

 計測震度の計算で使われているフィルター処理は、周波数 0.5 - 10Hzの範囲で地震動の加速度と速度

の中間の波形を求めていることに相当します。つまり、両対数のグラフ上で見ると、このフィルター

の特性曲線の傾きが上の周波数範囲で -1/2 となっています。また、1.0Hz で倍率が１となるよう定数

が選ばれています。また、フィルターの式は、以下の３つの部分からなります。

SQRT(1/F)

1.

1/SQRT(1+0.694*X**2+0.241*X**4+0.0557*X**6+0.009664*X**8+0.00134*X**10+0.000155*X**12)

2.

SQRT(1-EXP(-(F/0.5)**3))

3.

 ここで、Fは周波数（Hz）、XはF/10です。１は上で述べた加速度と速度の中間の特徴を表すフィル

ター、２はハイカットフィルター、３はローカットフィルターです。

●

 従来から用いられてきた、最大加速度を震度に換算するいわゆる河角の式との違いは、加速度記録

に低周波数側を強調する上記のようなフィルターを施したうえ、最大値そのものではなく0.3秒以上継

続する値を使う点です。

●

  以上のことから、単純に河角の式から逆算し、各震度階級の加速度の値を求めることは出来ません。

ホームページへ戻る

Untitled Document http://www.kishou.go.jp/know/shindo/keisoku.html [2000/06/27 9:45:22]

気象庁震度階級関連解説表(平成8年2月)

 震度は、地震動の強さの程度を表すもので、震度計を用いて観測します。この「気象庁震

度階級関連解説表」は、ある震度が観測された場合、その周辺で実際にどのような現象や被

害が発生するかを示すものです。この表を使用される際は、以下の点にご注意下さい。

(1) 気象庁が発表する震度は、震度計による観測値であり、この表に記述される現象から決

定するものではありません。

(2) 震度が同じであっても、対象となる建物、構造物の状態や地震動の性質によって、被害

が異なる場合があります。この表では、ある震度が観測された際に通常発生する現象を記述

していますので、これより大きな被害が発生したり、逆に小さな被害にとどまる場合もあり

ます。

(3) 地震動は、地盤や地形に大きく影響されます。震度は、震度計が置かれている地点での

観測値ですが、同じ市町村であっても場所によっては震度が異なることがあります。また、

震度は通常地表で観測していますが、中高層建物の上層階では一般にこれより揺れが大きく

なります。

(4) 大規模な地震では長周期の地震波が発生するため、遠方において比較的低い震度であっ

ても、エレベーターの障害、石油タンクのスロッシングなどの長周期の揺れに特有な現象が

発生することがあります。

(5) この表は、主に近年発生した被害地震の事例から作成したものです。今後、新しい事例

が得られたり、構造物の耐震性の向上などで実状と合わなくなった場合には、内容を変更す

ることがあります。

震度

階級

人間

屋内の状

況

屋外の状

況

木造建物

鉄筋

コンクリート

造建物

ライフライン

地盤・斜

面

０

人は揺れを

_{感じない。}

   

 

 

 

 

 

１

屋内にいる

人の一部

が、わずか

な揺れを感

じる。

２

屋内にいる

人の多く

が、揺れを

感じる。

眠っている

人の一部

が、目を覚

ます｡

電灯などの

つり下げ物

が、わずか

に揺れる。

気象庁震度階級関連解説表 http://www.kishou.go.jp/know/shindo/kaisetsu.html (1/3) [2000/06/27 9:45:37]

３

屋内にいる

人のほとん

どが、揺れ

を感じる。

恐怖感を覚

える人もい

る。

棚にある食

器類が、音

を立てるこ

とがある。

電線が少し

揺れる。

４

かなりの恐

怖感があ

り、一部の

人は、身の

安全を図ろ

うとする。

眠っている

人のほとん

どが、目を

覚ます。

つり下げ物

は大きく揺

れ､棚にあ

る食器類は

音を立て

る。座りの

悪い置物

が、倒れる

ことがあ

る。

電線が大き

く揺れる。

歩いている

人も揺れを

感じる。自

動車を運転

していて、

揺れに気付

く人がい

る。

５弱

多くの人

が、身の安

全を図ろう

とする。一

部の人は、

行動に支障

を感じる。

つり下げ物

は激しく揺

れ､棚にあ

る食器類、

書棚の本が

落ちること

がある。座

りの悪い置

物の多くが

倒れ、家具

が移動する

ことがあ

る。

窓ガラスが

割れて落ち

ることがあ

る。電柱が

揺れるのが

わかる。補

強されてい

ないブロッ

ク塀が崩れ

ることがあ

る。道路に

被害が生じ

ることがあ

る｡

耐震性の低

い住宅で

は、壁や柱

が破損する

ものがあ

る。

耐震性の低い建

物では、壁など

に亀裂が生じる

ものがある。

安全装置が作動

し、ガスが遮断

される家庭があ

る｡まれに水道管

の被害が発生

し、断水するこ

とがある。

［停電する家庭

もある｡］

軟弱な地盤

で、亀裂が

生じること

がある。山

地で落石、

小さな崩壊

が生じるこ

とがある。

５強

非常な恐怖

を感じる。

多くの人

が、行動に

支障を感じ

る。

棚にある食

器類、書棚

の本の多く

が落ちる。

テレビが台

から落ちる

ことがあ

る。タンス

など重い家

具が倒れる

ことがあ

る。変形に

よりドアが

開かなくな

ることがあ

る。一部の

戸が外れ

る。

補強されて

いないブ

ロック塀の

多くが崩れ

る。据え付

けが不十分

な自動販売

機が倒れる

ことがあ

る。多くの

墓石が倒れ

る。自動車

の運転が困

難となり、

停止する車

が多い。

耐震性の低

い住宅で

は、壁や柱

がかなり破

損したり、

傾くものが

ある。

耐震性の低い建

物では、壁、梁

（はり）、柱な

どに大きな亀裂

が生じるものが

ある｡耐震性の高

い建物でも、壁

などに亀裂が生

じるものがあ

る。

家庭などにガス

を供給するため

の導管、主要な

水道管に被害が

発生することが

ある。

［一部の地域で

ガス、水道の供

給が停止するこ

とがある。］

気象庁震度階級関連解説表 http://www.kishou.go.jp/know/shindo/kaisetsu.html (2/3) [2000/06/27 9:45:37]

６弱

立っている

ことが困難

になる。

固定してい

ない重い家

具の多くが

移動、転倒

する｡ 開か

なくなるド

アが多い｡

かなりの建

物で、壁の

タイルや窓

ガラスが破

損、落下す

る。

耐震性の低

い住宅で

は、倒壊す

るものがあ

る。耐震性

の高い住宅

でも、壁や

柱が破損す

るものがあ

る。

耐震性の低い建

物では、壁や柱

が破壊するもの

がある。耐震性

の高い建物でも

壁、梁（は

り）、柱などに

大きな亀裂が生

じるものがあ

る。

家庭などにガス

を供給するため

の導管、主要な

水道管に被害が

発生する。

［一部の地域で

ガス、水道の供

給が停止し、停

電することもあ

る。］

地割れや山

崩れなどが

発生するこ

とがある。

６強

立っている

ことができ

ず､はわな

いと動くこ

とができな

い。

固定してい

ない重い家

具のほとん

どが移動、

転倒する。

戸が外れて

飛ぶことが

ある。

多くの建物

で、壁のタ

イルや窓ガ

ラスが破

損、落下す

る。補強さ

れていない

ブロック塀

のほとんど

が崩れる。

耐震性の低

い住宅で

は、倒壊す

るものが多

い。耐震性

の高い住宅

でも、壁や

柱がかなり

破損するも

のがある。

耐震性の低い建

物では、倒壊す

るものがある。

耐震性の高い建

物でも、壁､柱が

破壊するものが

かなりある。

ガスを地域に送

るための導管、

水道の配水施設

に被害が発生す

ることがある。

[一部の地域で停

電する｡広い地域

でガス、水道の

供給が停止する

ことがある。]

７

揺れにほん

ろうされ、

自分の意志

で行動でき

ない｡

ほとんどの

家具が大き

く移動し、

飛ぶものも

ある｡

ほとんどの

建物で、壁

のタイルや

窓ガラスが

破損､落下

する。補強

されている

ブロック塀

も破損する

ものがあ

る。

耐震性の高

い住宅で

も、傾いた

り、大きく

破壊するも

のがある。

耐震性の高い建

物でも、傾いた

り、大きく破壊

するものがあ

る。

［広い地域で電

気、ガス､水道の

供給が停止する

｡］

大きな地割

れ、地すべ

りや山崩れ

が発生し、

地形が変わ

ることもあ

る。

＊ライフラインの［］内の事項は、電気、ガス、水道の供給状況を参考として記載したもの

である。

気象庁震度階級関連解説表 http://www.kishou.go.jp/know/shindo/kaisetsu.html (3/3) [2000/06/27 9:45:37]

"Explanation Table of JMA Seismic Intensity Scale"

(February 1996)

 

The JMA seismic intensity scale,which provides a measure of the strength of seismic motion, is measured with a seismic

intensity meter. The table describes the situations and damage which may be caused by seismic motion of each seismic

intensity. When using this table, please note the following :

(1) The JMA seismic intensity announced by JMA is a value obtained with a seismic intensity meter , and it isn't determined from

observed phenomena described in this table;

(2) Sites where equal seismic intensity was observed would not necessarily suffer the same degree of damage, because damage depends

on the type of construction and on the nature of the seismic motion. This table describes some typical situations which may appear. More

or less damage than that described in the table may occur;

(3) Amplitudes of seismic ground motion are influenced greatly by underground structure and topography. The seismic intensity is a

value observed at a site where a seismic intensity meter is installed. The seismic intensity occasionally varies even within a city. The

seismic intensity is usually measured on the ground, but in general, the shaking on upper stories of buildings may be amplified greatly;

(4) A large earthquake generates long-period seismic waves. Even at locations far from the epicenter, where the seismic intensit y is

rather small, the long-period waves may occasionally cause some peculiar damage such as the sloshing of oil in a tank and troubl es with

elevators;

(5) This table is prepared mainly based on the examples collected from recent damaging earthquakes. The table is subject to revision

when new examples are collected or the present descriptions become inconsistent with actual situations, due to the improvement of

earthquake resistant buildings and so on.

JMA

Scale

People

Indoor

Situations

Outdoor

Situations

Wooden Houses

Reinforced-Concrete

Buildings

Lifelines

Ground

and

Slopes

０

Imperceptible_{to people.}

１

Felt by only some people in the building.

２

Felt by most people in the building. Some people awake. Hanging objects such as lamps swing slightly.

３

Felt by most people in the building. Some people are frightened. Dishes in a cupboard rattle occasionally.

Electric wires swing slightly.

４

Many people are frightened. Some people try to escape from danger. Most sleeping people awake. Hanging objects swing considerably and dishes in a cupboard rattle. Unstable ornaments fall occasionally.

Electric wires swing considerably. People walking on a street and some people driving automobiles notice the tremor.

気象庁震度階級関連解説表

５

Lower

Most people try to escape from a danger.Some people find it difficult to move. Hanging objects swing violently.Most Unstable ornaments fall. Occasionally,dishes in a cupboard and books on a bookshelf fall and furniture moves.

People notice

electric-light poles swing. occasionally,windowpanes are broken and fall, unreinforced concrete-block walls collapse, and roads suffer damage.

Occasionally,less earthquake-resistant houses suffer damage to walls and pillars.

Occasionally, cracks are formed in walls of less

earthquake-resistant buildings.

A Safety device cuts off the gas service at some houses. On rare occasions water pipes are damaged and water service is interrupted.(Electrical service is interrupted at some houses) Occasionally,cracks appear in soft ground. and rockfalls and small slope failures take place in mountainous districts.

５

Upper

Many people are considerably frightened and find it difficult to move. Most dishes in a cupboard and most books on a bookshelf fall.Occasionally, a TV set on a rack falls,heavy furniture such as a chest of drawers falls,sliding doors slip out of their groove and the deformation of a door frame makes it impossible to open the door.

In many cases ,unreinforced concrete-block walls collapse and tombstones overturn.Many

automobiles stop because it becomes difficult to drive. Occasionally, poorly-installed vending machines fall. Occasionally,less earthquake-resistant houses suffer heavy damage to walls and pillars and lean.

Occasionally, large cracks are formed in walls, crossbeams and pillars of less earthquake-resistant buildings and even highly

earthquake-resistant buildings have cracks in walls.

Occasionally, gas pipes and / or water mains are damaged.(Occasionally, gas service and / or water service are interrupted in some regions)

６

Lower

Difficult to keep standing.

A lot of heavy and unfixed furniture moves and falls. It is impossible to open the door in many cases.

In some buildings, wall tiles and windowpanes are damaged and fall.

Occasionally,less earthquake-resistant houses collapse and even walls and pillars of highly earthquake-resistant houses are damaged

Occasionally, walls and pillars of less earthquake-resistant buildings are destroyed and even highly

earthquake-resistant buildings have large cracks in walls, crossbeams and pillars.

Gas pipes and / or water mains are damaged.(In some regions, gas service and water service are interrupted and electrical service is interrupted occasionally.) Occasionally,cracks appear in the ground, and landslides take place.

６

Upper

Impossible to keep standing and to move without crawling.

Most heavy and unfixed furniture moves and falls. Occasionally, sliding doors are thrown from their groove.

In many buildings, wall tiles and windowpanes are damaged and fall. Most unreinforced concrete-block walls collapse. Many,less earthquake-resistant houses collapse. In some cases, even walls and pillars of highly

earthquake-resistant houses are heavy damaged

Occasionally, less earthquake-resistant buildings collapse. In some cases, even highly

earthquake-resistant buildings suffer damage to walls and pillars.

Occasionally, gas mains and / or water mains are

damaged.(Electrical service is interrupted in some regions.

Occasionally, gas service and / or water service are interrupted over a large area.)

７

Thrown by the shaking and impossible to move at will. Most furniture moves to a large extent and some jumps up.

In most buildings, wall tiles and windowpanes are damaged and fall.In some cases, reinforced concrete-block walls collapse. Occasionally, even highly earthquake-resistant buildings are severely damaged and lean. Occasionally, even highly earthquake-resistant buildings are severely damaged and lean.

(Electrical service gas service and water service are interrupted over a large area.)

The ground is considerably distorted by large cracks and fissures, and slope failures and landslides take place, which occasionally change topographic features.

(1) Instrumental seismic intensity is a numerical one indicating the strength of the seismic motion at a site and measured with a seismic

intensity meter.The JMA seismic intensity scale announced officially is obtained from the instrumental seismic intensity.

(2) Lifeline are utilities for power, communication, transportation and water supply.

(3) The descriptions given in ( ) of the "lifelines" describe situations concerning electrical, gas and water service in particular for

information.
