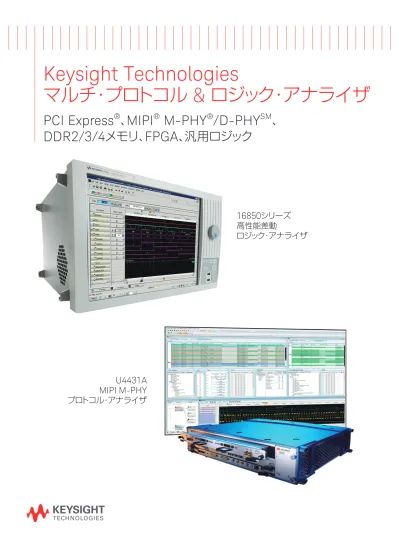

Keysight Technologies マルチ･プロトコル & ロジック･アナライザ

16850

シリーズ 

高性能差動

ロジック･アナライザ

U4431A

MIPI M-PHY

プロトコル･アナライザ

Keysight Technologies

マルチ･プロトコル

_&

ロジック･アナライザ

PCI Express

®

_、

_MIPI

®

_M-PHY

®

_/D-PHY

SM

_、

16850

シリーズ 高性能差動ポータブル・ロジック･アナライザ

www.keysight.co.jp/find/16850

U4164A

 

4Gb/s AXIe

ベースロジック・アナライザ

www.keysight.co.jp/find/u4164a

16851A 34ch  ロジック・アナライザ ¥1,985,989 16852A 68ch  ロジック・アナライザ ¥2,541,361 16853A 102ch ロジック・アナライザ ¥3,029,456 16854A 136ch ロジック・アナライザ ¥3,568,009

U4164A 4Gb/s AXIeベース・ロジック・アナライザ・モジュール ¥3,636,927∼

M9502A 2 slot chassis ¥1,068,117 M9045B ExpressCard Adaptor ¥42,579 Y1200B PCIe cable （x1） ¥24,947

リーズナブルな価格で高性能差動測定を提供

−

16800

シリーズと同等の価格で

16900

シリーズと同等以上

の高性能差動測定を実現

−

低価格なシングルエンドプローブから

90pin

差動プローブまで幅

広く対応

128M

メモリで

2.5GHz

タイミング・キャプチャ

−

エラー検出の前に遡って発生原因となったトラブル現象を

高分解能、大容量メモリで解析可能

1.4GHz

高速トリガ･シーケンサ

−

強力な高速トリガ･シーケンサによりトラブル現象を確実に

キャプチャ

カラーグレード

Eyescan

機能による

全チャネルのアイパターン解析

−

ロジック･アナライザ単体で、全入力チャネルのコンパレー

タ部分の実際の波形を観測しながら、サンプリングポイント

を個別に指定可能

Keysight U4164A AXIe

ベースのロジック・アナライザ・

モジュールは、業界最速の

4Gb/s

での同期測定までアップグ

レードが可能です。これを可能にしたのが

100mV

×

100ps

の小

さなアイ開口部でも確実にサンプリングできる技術とサンプル

位置およびしきい値の自動セットアップ機能です。

400Mb

（

1.6Gb@1/4ch

モード）のロング・メモリ（オプション）

により、長時間のシステム動作を確実に捕捉して、複雑なシス

テムをトラブルシューティングすることができます。また

12.5

GHz

のタイミング・ズーム機能を使用することにより、同期測

定をしながら

20µs

のタイム・スパンで

80ps

の高分解能タイミ

ング測定も可能です。

DDR3/4

のための優れたスペック

−

業界最速

4Gb/s

ステート・スピード

−

フルメモリでの

10GHz

タイミング（

1/4ch

モード）

−

12.5GHz Timing Zoom

（

256k

）

−

136ch

入力チャネル

−

ステートモードでクロックヒステリシス設定が可能

−

最大

400Mb

（

1.6Gb@1/4ch

モード）のロングメモリ

−

DDR

メモリ・デコーダや

DDR

メモリコンプライアンス

 テスト・ツール、パフォーマンス測定

DDR

メモリのスペックとアイ開口部の関係（サンプル）

350

万円台からの

DDR

アナライザ

−

DDR2/1400

、

DDR3/1400

までサポート

（データバスのデコードはなし）

−

DDR

メモリのプロトコル解析、タイミング違反などのコンプラ

イアンス試験、パフォーマンス解析、物理アドレス･トリガなど

1ns x 900mV DDR3/800 800ps x 800mV DDR3 1066 400ps x 400mV DDR3 1333 250ps x 300mV DDR3 1600 200ps x 200mV DDR3 1937 120ps x 100mV DDR3 2133 DDR4

豊富な

DDR

アナライザ構成オプション

DDR

アナライザの解析機能（

16850/U4164A

）

Read / Write

データ・バースト・

トリガ機能（

U4164A

）

− 異常なデータ・パターンでトリガ設定す れば、

Read /Write

した実際のアドレス を簡単に把握可能 − 以下のとおりデータバースト・パターン も簡単にトリガ設定できます

すべての入力信号の波形を表示

カラーグレード

アイスキャン機能

− すべての入力信号に対してコンパレー タ部の信号波形を短時間で表示 −

5mv

×

5ps

の分解能 − 不安定な信号を迅速に特定可能 − このように小さな アイでもサンプリ ング位置を自動で セットアップ

DDR3/4

インタポーザ･プローブ

View Scope

機能

（すべてのロジック・アナライザに標準装備）

keysight

の

LAN

搭載オシロと接続すれば、ロジアナに波形データを 高速アップロードして、同時解析が可能。時間相関マーカでオシロの マーカも操作、オシロからでもロジアナからでも双方向でトリガ可能

FPGA

アナライザ機能

（すべてのロジック･アナライザ）

B4655A;XILINX FPGA

用オプション

B4656A:ALTERA FPGA

用オプション

FPGA

内部の任意のノードの信号を

FPGA

の純正ツールで生成した

MUX

デバッグコアに接続し、まるでシュミレータのように

FPGA

の信 号を簡単にモニタ可能 JEDEC準拠 コンプライアンステスト タイミング違反などの 条件でトリガ検出も可能 DIMM,SO-DIMMインターポーザ U4164A オシロスコープ 16850シリーズ ロジック・アナライザ B4621B DDR/2/3/4デコーダ B4622Bコンプライアンス解析 BGAプローブ ミッドバス/ ソフトタッチ パフォーマンス解析機能 豊富な解析機能によりメモリ アクセスの最適化を確認 物理アドレストリガ機能 物理アドレスからDDRのメモリ アドレスに変換し、トリガスクリプトを生成 トリガ設定画面 デコード画面 FS2510AB DDR4/3500MT/s DIMM解析プローブ

Future Plus

社（アンドールシステムサ ポート株式会社取扱い）の

DDR DIMM

、

SO-DIMM

インタポーザにより、誰でも 簡単に接続しセットアップファイルを開く だけで、すぐに測定が可能 FS2512 DDR4/2400MT/s SO-DIMM解析プローブ プロービング ロジック･アナライザ 解析ソフト 波形解析 D D R JTAG Xilinx : ATC2コア ALTERA ： LAIコア

16900

シリーズ モジュラ･ロジック解析システム

www.keysight.co.jp/find/16900

16800

シリーズ ポータブル･ロジック・アナライザ

www.keysight.co.jp/find/16800

16901A 2スロット・ロジック解析システムメインフレーム ¥2,447,013 16902B 6スロット・ロジック解析システムメインフレーム ¥3,104,584 16962A 68ch 2GT/sステート･ロジック解析モジュール 2GHzタイミング//4M∼100Mメモリ 4GHz タイミング/8M∼200Mメモリ@1/2チャネル時 8GHz タイミング/16M∼400Mメモリ@1/4チャネル時 ¥6,833,172 16950B 68ch/4GHzTimingZoomロジック解析モジュール 667MHzステート/1066Mbpsデュアルサンプリングモード 800MHzタイミング/1M∼64Mメモリ 1.2GHzタイミング/ 2M∼128Mメモリ@1/2チャネル時 *16951Bは、標準256Mメモリ、512Mメモリ@1/2チャネル時 ¥5,109,910 16910A 102ch/4GHzTimingZoomロジック解析モジュール 250MHzステート（450MHzステートはオプション） 500MHzタイミング/256K∼32Mメモリ 1GHz Timing/512K∼64Mメモリ@1/2チャネル時 ¥2,809,431 16911A 68ch/4GHzTimingZoomロジック解析モジュール 250MHzステート（オプションにより450MHzまで） 500MHzタイミング/256K∼32Mメモリ 1GHz Timing/512K∼64Mメモリ@1/2チャネル時 ¥2,120,442 16720A 48chパターン・ジェネレータ・モジュール 300Mbps/16Mベクタ･メモリ ¥2,345,646

Windows 7

オープンプラットフォーム

−

XGA

対応

15

”タッチパネルディスプレイ

タイミング解析（非同期サンプリング）

−

4GHzTimingZoom

（トリガ周辺

64K

メモり）

−

500MHz

タイミング

/

１

M

∼

32M

メモリ（オプション）

−

1GHz

タイミング

/2M

∼

64M@1/2

チャネル時

ステート解析（同期サンプリング）

−

250MHz

（オプションにより

450MHz/500Mbps

まで）

パターン・ジェネレータ機能（

1682xA

シリーズ）

−

最大クロック・レート

300 MHz

、最大メモリ長

16 M

ベクトル

シングルエンド信号を包括的にサポート、しきい値は

−

5V

∼

5V

（

10mV

刻み）で調整可能

keysight 16800

シリーズ・ポータブル・ロジック･アナライザ

は、１台でロジック解析機能、パターン生成機能、アプリケー

ション・ソフトウェア、革新的なプロービング機能等、すべてをご

予算に合う価格で提供します。

16901A 2スロット/シャーシ 16962A モジュール 16720Aモジュール ポッド リードセット 16902B 6スロット/シャーシ 16950B モジュール 16801A 34ch ロジック・アナライザ ¥1,758,746 16802A 68ch ロジック・アナライザ ¥2,248,433 16803A 102ch ロジック・アナライザ ¥2,674,877 16804A 136ch ロジック・アナライザ ¥3,151,799 16806A 204ch ロジック・アナライザ ¥5,256,351 16821A 16801A＋48ch パターン・ジェネレータ ¥3,742,095 16822A 16802A＋48ch パターン・ジェネレータ ¥4,169,716 16823A 16803A＋48ch パターン・ジェネレータ ¥4,617,209

ソフトタッチ・プローブ

ソフトタッチ・

Pro

プローブ

クラシック (34チャネル) ハーフサイズ (17チャネル) 90ピン LAケーブル 40ピンLAケーブル E5390A シングル エンド E5394A シングル エンド E5396A シングル エンド リテンション･ モジュール (17チャネル) リテンション･ モジュール (34チャネル) 40ピン LAケーブル ロー・プロファイル・ ライトアングル (34チャネル) 90ピン LAケーブル 90ピン LAケーブル E5404A シングル エンド E5405B 差動 E5402A シングル エンド E5406A シングルエンド Proシリーズ (34チャネル) 40ピン LAケーブル

ロジック･アナライザ用プロープ

www.keysight.co.jp/find/la_probing

品 名 クラシック ハーフサイズ Proシリーズ

型番 E5390A E5394A E5396A E5398A E5404A E5405B E5406A E5402A 希望小売価格 ¥475,319 ¥345,846 ¥329,949 ¥329,949 ¥512,504 ¥466,967 ¥512,504 ¥512,504 LAコネクタ 90 ピン 40 ピン 40 ピン 90 ピン 40 ピン 90 ピン 90 ピン 90 ピン ch数 データ 32ch クロック 2ch データ 32ch クロック 2ch データ 16ch クロック 1ch データ 16ch クロック 1ch データ 32ch クロック 2ch データ 16ch クロック 1ch データ 32ch クロック 2ch データ 32ch クロック 2ch 信号タイプ シングルエンド （＊2） シングルエンド シングルエンド シングルエンド （＊2） シングルエンド 差動（＊1） シングルエンド （＊2） シングルエンド （＊2） 最小信号レベル 250mVp-p 500mVp-p 500mVp-p 250mVp-p 500mVp-p 200mV (Vmax-Vmin) 250mVp-p 250mVp-p 最大データレート ＞2.5Gb/ 負荷容量 <0.7pF リテンション モジュール E5390A-001/E5394A-001 ¥22,829 E5396A-001 / E5398A-001 ¥11,278 E5403A  ¥15,491 E5412A  ¥12,774 (E5402A用) ＊1 差動タイプはシングルエンドも可能 ＊2 90pinタイプのシングルエンドは差動クロックも可能 品 名 汎用フライングリードプローブ Samtecプローブ Mictorプローブ

型番 E5383B E5381B E5382B E5379A E5385A E5346A E5339A E5351A E5380B 希望小売価格 ¥105,311 ¥446,084 ¥356,221 ¥201,262 ¥201,262 ¥172,780 ¥172,780 ¥172,780 ¥172,780 LAコネクタ 40 ピン 90 ピン 90 ピン 90 ピン 40 ピン 40 ピン 40ピン 40ピン 90 ピン ch数 データ 16ch クロック 1ch データ 16ch クロック 1ch データ 16ch クロック 1ch データ 16ch クロック 1ch データ 16ch クロック 1ch データ 32ch クロック 2ch 信号タイプ シングル エンド 差動（＊1） シングル エンド（＊2） 差動（＊1） シングル エンド シングル エンド シングル エンド シングル エンド シングル エンド（＊2） 最小信号レベル 600mVp-p 200mV Vmax - Vmin 250mVp-p 200mV Vmax - Vmin 600mVp-p 500mVp-p 250mVp-p 500mVp-p 300mVp-p 最大データレート LAのデータ レートと等価 1.5Gb/s 1.5Gb/s LA のデータレートと等価 600Mb/s 負荷容量 1.5pF 0.9pF 1.3pF 1.5pF 3.0pF 3.0pF 通常モデル 低電圧線用 終端が必要 通常モデル 品 名 DDR3用/DDR2用/LPDDR用BGAプローブ

型番 W3631A W3633A W2631B W2633B W2637A W2638A 希望小売価格 ¥103,873∼ ¥103,873∼ ¥251,558 （4個入り） ¥251,558 （4個入り） ¥115,705∼ ¥138,905∼ DDR種類 DDR3 x16 DDR3 x4/x8 DDR2 x16 DDR2 x4/x8 LPDDR x16 LPDDR x32 信 号 アドレス、 コマンド、制御、 データ×16 アドレス、 コマンド、制御、 データ×8 アドレス、 コマンド、制御、 データ×16 アドレス、 コマンド、制御、 データ×8 アドレス、 コマンド、制御、 データ×16 アドレス、 コマンド、制御、 データ×32 LA用 ZIFケーブル E5847A ¥177,069 E5845A ¥177,069 E5384A ¥180,642 E5384A ¥180,642 E5384A + E5826A ¥321,185 LAコネクタ 90 ピン 信号タイプ クロック：差動/データ：シングルエンド

最大データレート >1333Mb/s ＊LAに依存 >800Mb/s  ＊LAに依存 >400Mb/s  ＊LAに依存

帯 域 4GHz（typ） 2GHz 1.5GHz オシロスコープ用 ZIFアダプタ W3635B ¥122,166 W2639A ¥77,088 W2639A ¥77,088∼ W2639Ax2set ¥154,176∼ * Mictor、Samtecは、各社の登録商標です。 BGAプローブとオシロスコープ用ZIFアダプタ BGAプローブ説明図 E5845/7A ZIFプローブ ロジック・アナライザ・ ケーブル フレキシブルウイング DRAM PC基板 W3630Aシリーズ BGAプローブ

8Gbps

のプロービングのための

ESP

テクノロジ

プロトコル・アナライザ

8Gbps

の信号でも

DUT

が通信できる限

り、どんな条件でも確実にキャプチャできなければなりません。

キーサイトは、このためにマルチタップのオートチューニング

ESP-ASIC

を開発しました。プロービングする場所を選びません。

U4324A

フライング・リード・プローブ

どこでもはんだ付けできる

Gen3

用フライング・リード・プローブ

も

ESP

テクノロジにより自由度が高まりました。オシロスコープ

のプローブと共用の

ZIF

チップにより、波形の確認も容易です。

LTSSM Viewer

ナビゲーション・ウインドウによりトレースデータとハイパーリンク

したリボン画面、バブル画面と相関の取れた解析が可能

パフォーマンス解析

リンク・レイテンシ、バスの占有率、フロー制御のクレジット、割り

込み、エラーなどの

50

種類のパラメータのパフォーマンスを

グラフィカルに表示

フロー制御解析

トレースデータから利用可能なクレジットを算出し、グラフィカルに表示

EQ

解析

各レーンのイコライザーセッティングの変化をチェックしハイ

ライト表示

NVMe

、

AHCI

プロトコルデコード機能

Storage Protocol over PCIe

を完全サポート

PCI Express

®

_{1.1 / 2.0 / 3.0}

_{プロトコル・ソリューション www.keysight.co.jp/find/pcie}

U4301B PCI Express®_{プロトコル・アナライザ ¥5,051,177}

U4305B PCI Express® _{Gen3 エクセサイザ ¥7,409,360}

M9502A 2 slot chassis ¥1,068,117 M9045B ExpressCard Adaptor ¥42,579 Y1200B PCIe cable (x1) ¥24,947

U4301B PCI Express

®

_3.0/2.0/1.1

プロトコル・アナライザ

オシロスコープと兼用のZIFチップ

U4305B PCI Express

®

_3.0/2.0/1.0

_{エクセサイザ}

PCIe

®

_Gen3

_用

_PTC3

_{オプションをリリース}

待望の

PCI-SIG

のプロトコル・テストをサポートした

PTC3

業界で唯一キーサイトだけがリリース

LTSSM

テスタ、

BIOS

テストも可能

業界で高い評価を受けているエクセサイザには

BIPS

テストや

LTSSM

テストのオプションもあります

MR-IOV

、

SR-IOV

をサポート

ルートコンプレックス、

DUT

のエミュレーションだけでなく

マルチルート

IOV

、シングルルート

IOV

などの

IO

仮想化にも対応

U4305A-021PTC3オプション画面

Device A RX TX 1 2 ESPテクノロジ 3 TX RX Device B

MIPI D-PHY

プロトコル･アナライザ

/

エクセサイザ

www.keysight.co.jp/find/DPHY_analyzer

MIPI M-PHY

プロトコル･アナライザ

/

ジェネレータ www.keysight.co.jp/find/MPHY_analyzer

アナライザ画面

各レーンの

Raw

レベルの信号から

DSI

、

CDS-2

のプロトコル・

レベルまでの各イベントで、

トリガ、フィルタなどの設定が可

能。また各解析画面ではマーカによる時間相関の取れた解析

ができます。

また統合化されたシグナル抽出ツールでキャプチャした

MIPI

信号をプロトコル解析するだけでなく、画像に変換して表示さ

せることも可能です。

−

MIPI D-PHY 1.5Gbps, 4

レーン対応

−

アナライザ

&

エクセサイザの

All in One

モジュール

−

すべての画面、トリガ、フィルタにおいて

DSI

、

CSI-2

プロトコル対応 −

16GB

トレースメモリ

−

統合化されたイメージ抽出

&

挿入ソフトウェア

−

MIPI M-PHY Gear3 HS

（

6.0Gbps

）

/Gear7 PWM

、

4

レーン、

16GB

トレースメモリ

−

Unipro

、

UFS

、

CSI-3

、

SSIC

、

Mobile PCI Express

® _{プロトコル対応}

−

Unipro

や

UFS

のコンプライアンス

/

コンフォーマンス・テスト用パケット・ジェネレータ機能 U4432A U4433A N4230A U4421A D-PHYプロトコル・テスト・モジュール ¥2,940,113 U4421A-402 2レーン・ライセンス ¥266,343 U4421A-404 4レーン・ライセンス ¥532,703 U4421A-601 D-PHYアナライザ・ライセンス ¥1,997,695 U4421A-602 D-PHYエクセサイザ・ライセンス ¥1,329,214 U4421A-603 D-PHY アナライザ &エクセサイザ・ライセンス ¥2,996,542 U4421A-701 MIPI D-PHY CSI-2ライセンス ¥399,525 U4421A-702 MIPI D-PHY DSI-1ライセンス ¥399,525 U4421A-703 MIPI D-PHY CSI-2 & DSI-1ライセンス ¥665,878 U4421A-M04 4 GBメモリ ¥532,703 U4421A-M16 16 GBメモリ ¥1,329,214 U4421A-001 D-PHYイメージ抽出ソフトウェア ¥399,525 U4421A-003 D-PHYイメージ挿入ソフトウェア ¥399,525 M9502A 2スロット・シャーシ ¥1,068,117 M9045B PCI Express® _{Cardアダプタ ¥42,579}

Y1200B PCI Express®_{ケーブル (2m) ¥24,947}

U4431A M-PHYプロトコル・テスト・モジュール ¥2,694,975 U4431A-412 2レーン・ライセンス ¥494,496 U4431A-414 4レーン・ライセンス ¥988,992 U4431A-512 Gear 2 ライセンス ¥1,854,360 U4431A-514 Gear 3 ライセンス ¥3,708,720 U4431A-612 双方向アナライザ(Tx or Rx) ¥4,944,960 U4431A-613 UniproSM_{コマンド・パケット・ジェネレータ &}

双方向アナライザ

¥6,181,212 U4431A-711 UniProライセンス ¥1,236,240 U4431A-712 UFS & UniProライセンス ¥2,781,540 U4431A-713 CSI-3 & UniProライセンス ¥2,781,540 U4431A-714 SSICライセンス ¥2,472,480 U4431A-715 M-PCIeライセンス ¥2,472,480 U4431A-M04 4 GBメモリ ¥494,496 U4431A-M16 16 GBメモリ ¥1,236,240 U4432A 6Gbps用SMAプローブ ¥491,605 N4230A U4432A用SMAブレークアウトボード ¥122,651 U4433A ZIF差動プローブ ¥639,185

N5426A ZIFチップ ¥56,118

M9502A 2スロット・シャーシ ¥1,068,117 M9045B PCI Express® _{Cardアダプタ ¥42,579}

エクセサイザ設定画面

統合化されたイメージ挿入ツールで画像データを選択し、簡

単に

MIPI

 

D-PHY

信号として出力可能。各信号の出力レベ

ル、波形タイミング、レーン間スキューなど簡単にパラメータ

変更が可能
