(1)

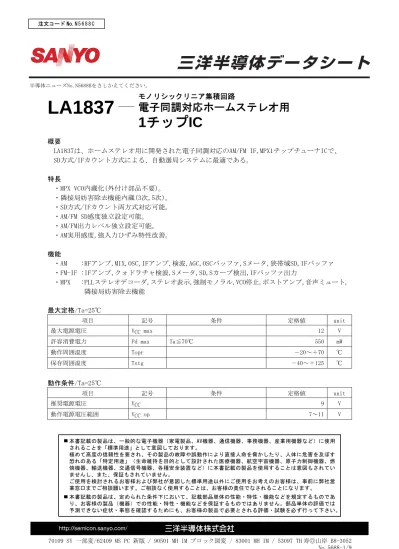

半導体ニューズNo.N5688Bをさしかえてください。

モノリシックリニア集積回路

電子同調対応ホームステレオ用

1チップIC

LA1837

概要

LA1837は、ホームステレオ用に開発された電子同調対応のAM/FM IF,MPX1チップチューナICで、

SD方式/IFカウント方式による、自動選局システムに最適である。

特長

・MPX VCO内蔵化(外付け部品不要)。

・隣接局妨害除去機能内蔵(3次,5次)。

・SD方式/IFカウント両方式対応可能。

・AM/FM SD感度独立設定可能。

・AM/FM出力レベル独立設定可能。

・AM実用感度,強入力ひずみ特性改善。

機能

・AM

:RFアンプ,MIX,OSC,IFアンプ,検波,AGC,OSCバッファ,Sメータ,狭帯域SD,IFバッファ

・FM-IF :IFアンプ,クォドラチャ検波,Sメータ,SD,Sカーブ検出,IFバッファ出力

・MPX

:PLLステレオデコーダ,ステレオ表示,強制モノラル,VCO停止,ポストアンプ,音声ミュート,

隣接局妨害除去機能

最大定格/Ta=25℃

項目 記号 条件 定格値 unit 最大電源電圧 VCC max 12 V 許容消費電力 Pd max Ta≦70℃ 550 mW 動作周囲温度 Topr -20~+70 ℃ 保存周囲温度 Tstg -40~+125 ℃

動作条件/Ta=25℃

項目 記号 条件 定格値 unit 推奨電源電圧 VCC 9 V 動作電源電圧範囲 VCC op 7~11 V 70109 SY 一部変/62409 MS PC 新版 / 90501 MH IM ブロック図変 / 83001 MH IM / 53097 TH 寿◎山岸 B8-3052 本書記載の製品は、一般的な電子機器(家電製品、AV機器、通信機器、事務機器、産業用機器など)に使用 されることを「標準用途」として意図しております。 極めて高度の信頼性を要され、その製品の故障や誤動作により直接人命を脅かしたり、人体に危害を及ぼす 恐れのある「特定用途」(生命維持を目的として設計された医療機器、航空宇宙機器、原子力制御機器、燃 焼機器、輸送機器、交通信号機器、各種安全装置など)に本書記載の製品を使用することは意図もされてい ませんし、また、保証もされていません。 ご使用を検討されるお客様および弊社が意図した標準用途以外にご使用をお考えのお客様は、事前に弊社営 業窓口までご相談願います。ご相談なく使用することは、お客様の責任でなされることになります。 本書記載の製品は、定められた条件下において、記載部品単体の性能・特性・機能などを規定するものであ り、お客様の製品(機器)での性能・特性・機能などを保証するものではありません。部品単体の評価では 予測できない症状・事態を確認するためにも、お客様の製品で必要とされる評価・試験を必ず行って下さい。

(2)

電気的特性/Ta=25℃,VCC=9V,指定回路において

項目 記号 条件 min typ max unit

FM mono fc=10.7MHz,fm=1kHz,VAFC-VREG=0にコイル調整 消費電流 ICCO-FM 無入力 18 31 44 mA 復調出力 VOFM 100dBμ,100%mod.16ピン出力 730 1100 1460 mVrms チャネルバランス C.B-mono 100dBμ, 100%mod.16ピン出力/17ピン出力 -1.5 0 +1.5 dB THDFM(1) 100dBμ,100%mod.16ピン出力 0.3 1.3 % 全高調波ひずみ率 THDFM(2) 100dBμ,200%mod.16ピン出力 1.0 5 % 信号対雑音比 S/NFM 100dBμ,100%mod.16ピン出力 72 80 dB

AM抑圧比 AMR 100dBμ,AM 30%mod.16ピン出力 45 65 dB

入力リミッティング電圧 -3dBL.S 100dBμ,100%mod出力基準, -3dBdown出力 26 32 38 dBμ LED点灯感度 SDOn-FM 51 60 69 dBμ LED点灯帯域幅 SDBW 100dBμ 85 120 170 kHz IFカウントバッファ出力 VIFBuff-FM 100dBμ,13ピン出力 80 120 160 mVrms VSM-FM(1) 0dBμ,11ピン出力 0 0.1 0.5 V Sメータ出力 VSM-FM(2) 100dBμ,11ピン出力 3.6 4.3 5.0 V ミュート減衰度 Mute-Att 100dBμ,100%mod.16ピン出力 75 85 dB FM stereo fc=10.7MHz,100dBμ,fm=1kHz,L+R=90%,Pilot=10% セパレーション-L SepL Lmod.16ピン出力/17ピン出力 30 45 dB セパレーション-R SepR Rmod.17ピン出力/16ピン出力 30 45 dB ステレオオンレベル STON V7<0.7VになるPilot変調度 1.3 2.7 5 % ステレオオフレベル STOFF V7>4.5VになるPilot変調度 1.5 % 全高調波ひずみ率 (メイン) THD-main L+Rmod.16ピン出力 0.3 1.3 % Brej-3rd fs=113kHz,VS=90%,Pilot=10% 16ピン出力対L-Rmod.1kHz復調出力 40 dB 隣接局妨害除去 Brej-5th fs=189kHz,VS=90%,Pilot=10% 16ピン出力対L-Rmod.1kHz復調出力 40 dB AM特性 fc=1000kHz,fm=1kHz 消費電流 ICCO-AM 無入力 15 25 35 mA VOAM(1) 23dBμ,30%mod.16ピン出力 100 180 360 mVrms 検波出力 VOAM(2) 80dBμ,30%mod.16ピン出力 200 320 500 mVrms S/NAM(1) 23dBμ,30%mod.16ピン出力 18 22 dB 信号対雑音比 S/NAM(2) 80dBμ,30%mod.16ピン出力 49 55 dB THDAM(1) 80dBμ,30%mod.16ピン出力 0.4 1.2 % 全高調波ひずみ率 THDAM(2) 80dBμ,80%mod.16ピン出力 1.0 4.0 % LED点灯感度 SDOn-AM 17 27 37 dBμ 局発バッファ出力 VOSC-AM 無入力,30ピン出力 110 160 220 mVrms IFカウントバッファ出力 VIFBuff-AM 80dBμ,無変調,13ピン出力 160 220 300 mVrms ST-IF出力 VSTIF-AM 80dBμ,無変調,7ピン出力 16 34 48 mVrms Sメータ出力 VSM-AM 0dBμ,無変調 0 0 0.2 V

(3)

外形図

unit:mm (typ)

3196A

Pd max – Ta 0 300 400 500 550 200 100 600 --40 --20 0 20 40 60 80 100 SANYO : DIP30SD(400mil) (1.04) 1.78 0.95 0.48 10 .1 6 3. 95 M A X (3. 25) 0. 51 M IN 3. 0 0. 25 1 15 30 16 8. 6 27.0

ブロック図

TU-LED FM IFT OSC BUFF FM SD BAND-W OSC RF AM AGC VT 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 FM SD ADJ + + + + + L.P.F L.P.F + AM-STEREO L/R-INPUT L L-OUT R-OUT R ST + + FM AM MUTE

AM/FM IF-BUFF MONO

Top view VCC + + + AM V SM (SD-ADJ) FM V SM AM NARROW SD VCC GND AM-IF ST-LED FM IN (10.7MHz) BUFF ALC REG AM OSC FM DET SD COMP FM S-METER AM S-METER TUNING DRIVE STEREO DRIVE STEREO SW AM / FM IF-BUFF S-CURVE AM RF.AMP AM MIX AGC AM IF AM IF DET DECODER ANTI-BIRDIE P-DET φ VCO 304kHz PILOT DET FF 19k∠θ FF 38k FF 19k∠2 MUTE π

(4)

測定回路図

端子説明

端子

番号 端子機能 端子電圧 端子説明 等価回路図

1 FM IF入力 Vreg 入力インピーダンスri=330Ω

1

3

2 AM MIX出力 VCC 対VCC間にMIXコイルを接続 2

3 FM IF入力バイパス Vreg 兼MPXレギュレータフィルタ 1ピンを参照 4 AM IF入力 Vreg 入力インピーダンスri=2kΩ

4 5 GND 0V 6 7 TU-LED ST-LED,AM-IF出力 VCC VCC アクティブ⎡L⎦ オープンコレクタ AMステレオ用IF出力(7ピン) 流入電流150μA以下にすること。 6 7 8 VCC VCC 9 FM検波器 VCC 推奨検波コイル 600BEAS-9715Z(東光) 9 10 AM狭帯域C.F 接続端子 1.3V 推奨狭帯域C.F BFU450C4N(ムラタ) 狭帯域SD不使用時は50Ω,0.047μF を直列接続しバイパスする。 10 次ページへ続く。

LA1837

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 1000pF 39pF 5.1k Ω 50 Ω OSC BUFF (1.45MHz) 20pF OSC T1 REG AFC + 0.047 μ F 33 μ F AM-IN (1MHz) 0.047μF 39mH 10kΩ 0.047μF + + 3.3 μ F 22 μ F 10 μ F 0.47 μ F 1μ F 0.033 μ F 910pF 0.01μF 10μF 18kΩ + 0.033 μ F L.P.F 3.3k Ω + 10μ F 1μ F 3.3k Ω 5k Ω MONO AM IF-BUFF FM + L-OUT R-OUT L.P.F + STEREO 5k Ω 3k Ω 5k Ω + + 10k Ω 1μ F 0.047 μ F 0.047 μ F 0.047 μ F 47 μ F 0.047 μ F 0.047μF 100μF 4.7k Ω 68k Ω SEEK1000pF VCC 9.0V VDD NORMAL 100 Ω 1000pF + 51 Ω AM VSM FM VSM () T3 68k Ω + ST AM-ST SD T2 450kHz + FM IN (10.7MHz) 300Ω 75 Ω Top view

(5)

前ページより続く。 端子 番号 端子機能 端子電圧 端子説明 等価回路図 11 FM Sメータ 0V RL=8kΩ 11 12 AM Sメータ出力, AM SD感度調整 0V(AM) 対GND間の外付け抵抗で AM SD感度可変。 12 28 13 AM/FM IFバッファ出力, 出力制御SW (ミュートSW) 0V V13≦0.5V:受信状態 1.4V≦V13≦2.2V :IFバッファ出力オン V13≧3.5V :IFバッファ出力,ミュートオン 13 14 位相比較器 ローパスフィルタ (FM/AM切換え) VCC-1.4(FM) 0V(AM) ピンを抵抗でGNDへ接続するとAM MODE。 制限抵抗値 2.7kΩ(VCC=7V時) 3.9kΩ(8V) 5.1kΩ(9V) 6.2kΩ(10V) 7.5kΩ(11V) 14 15 パイロット検波器 ローパスフィルタ (強制モノラル) (VCO停止) VCC-1.0 ピンから50μA以上流し出すと 強制モノラル。 ピンをGNDへ接続するとVCO停止。 制限抵抗値は14ピンに同じ。 15 16 17 18 19 ポストアンプ入出力 Vreg Vreg 出力インピーダンスro=220Ω 16ピン:R出力、17ピン:L出力 反転入力端子 18ピン:R出力、19ピン:L出力 RNF=33kΩ 16 17 18 19 20 21 MPX出力 3.5V 3.5V 出力インピーダンスro=3.3kΩ 20ピン:Rディエンファシス 21ピン:Lディエンファシス 20 21 22 MPX入力 2.9V 入力インピーダンスri=20kΩ 22 23 FM復調出力 2.8V(FM) 2.8V(AM) 出力インピーダンスro=3.0kΩ 対GND間の外付け容量で セパレーション可変。 VOサブ/VOメイン≒0dBに 設定する。 23 24 AM検波出力 0V(FM) 0.5V(AM) 出力インピーダンスro=3.3kΩ 対22ピン、対GND間の時定数で AMf特可変。 24 次ページへ続く。

(6)

前ページより続く。 端子 番号 端子機能 端子電圧 端子説明 等価回路図 25 AM AGC 0V(FM) 0.5V(AM) 内蔵負荷抵抗R=11kΩ 25 26 AFC Vreg 対28ピンの外付け抵抗で FM-SD帯域幅可変。 26 27 AM RF入力 Vreg 28ピンと同電位で使用のこと。 27

28 REG Vreg Vreg=3.6V 28

29 OSC Vreg 対28ピン間に発振コイル使用。 29 30 OSCバッファ出力, FMSD感度調整 1.6(FM) 1.3V(AM) 対GND間の外付け抵抗で FM SD感度可変。 出力インピーダンスro=200Ω 30

コイル仕様(bottom view)

・AM-OSC(DUT用) HW-50425(ミツミ) ③-② 2T ④-⑥ 9T ②-① 86T Qo≧80 L=270μH ・IFT YD-1073-1(ミツミ) ①-② 58T ④-⑥ 7T ②-③ 94T fo=450kHz Qo=110 180pF内付 SFU450B付 ・FM-DET 600BEAS-9715Z(東光) ③-① 22T f=10.7MHz Qo=40 82pF内付 2 3 1 4 6 2 3 1 4 6 YD-1073 SFU450B S S 2 3 1 4 6 S

(7)

12 30 0 5.0 10 10.60 10.62 10.64 10.66 10.68 10.70 10.72 10.74 10.76 10.78 2 10 20 30 40 3 5 7 0.1 2 3 5 7 1.0 2 3 5 7 10 2 10.80 0.01 3 2 3 5 7 0.1 2 3 5 7 2 3 5 7 1.0 --80 --70 --60 --50 --40 --30 --20 --10 0 --90 1.0 2.0 3.0 4.0 0.01 10 0 10 20 30 40 50 60 70 80 90 100 110 120 50 60 70 80 90 100 110 0 1 2 3 4 5 0 120 VIN = 100dBμ fm = 1kHz, 75kHzdev VCC = 9V fc = 10.7MHz fm = 1kHz, 75kHzdev VCC = 9V fc = 10.7MHz fm = 1kHz, 75kHzdev VSM Out AM Out Noise THD MAIN MONO SUB AM ST 0 5 10 15 20 25 30 35 40 45 50 --90 --80 --70 --60 --50 --40 --30 --20 --10 0 0.01 2 3 5 70.1 2 3 5 71.0 2 3 5 710 2 90 110 130 150 170 190 210 --6 --4 --2 0 2 4 6 0 10 20 30 40 50 60 70 80 90 10 20 30 40 0 2 4 6 8 10 12 14 1 Rsdadj -- kΩ SD on -- dB μ 70 230 6 V obat -- dB CR+ CR-Sep-R Sep-L LA1836 LA1837 FM AM AM FM

(8)

28 26 24 22 C R 24 22 0.01μF R 0 5.0 0 --20 0 20 40 60 80 100 120 2 0 20 40 3 5 7 0.1 2 3 5 7 1.0 2 3 5 7 10 140 0.01 2 --35 --30 --25 --20 --15 --10 --5 100 200 300 400 500 600 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 --40 700 0 2 4 6 8 10 12 14 16 18 20 60 80 100 120 Radj -- kΩ --80 --70 --60 --50 --40 --30 --20 --10 0 --20 140 SD BW -- kHz VCC = 9V fc = 1MHz fm = 1kHz, 30%mod S/N (80dBμ) = 58dB Noise VCC = 9V, fc = 1MHz fm =1kHz, 30%mod S/N (80dBμ) = 58dB V SM C = 0.022 μF C = 0.01 μF C = 0.047 μF THD = 80%mod THD = 30%mod Out --40 --20 --25 --30 --35 --15 --10 --5 0 0.1 2 3 5 7 1.0 0.01 2 3 5 70.1 2 3 5 71.0 2 3 5 710 2 --20 0 20 40 60 80 0 10 20 30 40 50 60 70 80 90 --40 --20 0 20 40 60 80 100 --40 100 R = 10k Ω R = 33kΩR = 18kΩ THD sub THD Mono THD st THD Main S/N Mono S/N Stereo Sep-R Sep-L

(9)

本書記載の規格値(最大定格、動作条件範囲等)を瞬時たりとも越えて使用し、その結果発生した機器の欠 陥について、弊社は責任を負いません。 本書に記載された技術情報の使用もしくは本書に記載された製品の使用にあたって、弊社もしくは第三者の 知的財産権その他の権利の実施に対する保証または実施権の許諾を行なうものではありません。上記技術情 報及び製品の使用に起因する第三者所有の権利にかかわる問題が発生した場合に、弊社はその責任を負うも のではありません。 本書記載の情報(掲載回路および回路定数を含む)は一例を示すもので、量産セットとしての設計を保証す るものではありません。 本書に記載された内容は、製品改善および技術改良等により将来予告なしに変更することがあります。した がって、ご使用の際には、「納入仕様書」でご確認下さい。 弊社の文書による承諾なしに、本書の一部または全部を、転載または複製することを禁止します。 本書記載の製品が、外国為替及び外国貿易法に定める規制貨物に該当する場合、輸出する際に同法に基づく 輸出許可を要する場合があります。 弊社は、高品質・高信頼性の製品を供給することに努めておりますが、一般的に半導体製品はある確率で誤 動作や故障が生じてしまいます。この誤動作や故障が原因となり、人命にかかわる事故、発煙・発火事故、 他の物品に損害を与えてしまう事故などを引き起こす可能性があります。 機器設計時には、このような事故を起こさないような、保護回路・誤動作防止回路等の安全設計、冗長設計・ 機構設計等の安全対策を行って下さい。
