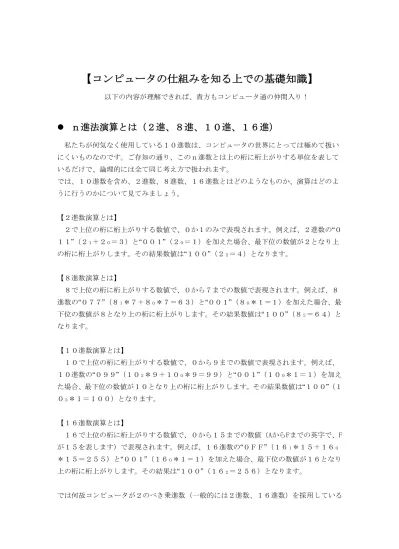

【コンピュータの仕組みを知る上での基礎知識】

以下の内容が理解できれば、貴方もコンピュータ通の仲間入り！

 ｎ進法演算とは（２進、８進、１０進、１６進）

私たちが何気なく使用している１０進数は、コンピュータの世界にとっては極めて扱いにくいものなのです。ご存知の通り、このｎ進数とは上の桁に桁上がりする単位を表しているだけで、論理的には全て同じ考え方で扱われます。では、１０進数を含め、２進数、８進数、１６進数とはどのようなものか、演算はどのように行うのかについて見てみましょう。【２進数演算とは】２で上位の桁に桁上がりする数値で、０か１のみで表現されます。例えば、２進数の“０１１”（２１＋２０＝３）と“００１”（２０＝１）を加えた場合、最下位の数値が２となり上の桁に桁上がりします。その結果数値は“１００”（２２＝４）となります。【８進数演算とは】８で上位の桁に桁上がりする数値で、０から７までの数値で表現されます。例えば、８進数の“０７７”（８１＊７＋８０＊７＝６３）と“００１”（８０＊１＝１）を加えた場合、最下位の数値が８となり上の桁に桁上がりします。その結果数値は“１００”（８２＝６４）となります。【１０進数演算とは】１０で上位の桁に桁上がりする数値で、０から９までの数値で表現されます。例えば、１０進数の“０９９”（１０２＊９＋１００＊９＝９９）と“００１”（１００＊１＝１）を加えた場合、最下位の数値が１０となり上の桁に桁上がりします。その結果数値は“１００”（１０２＊１＝１００）となります。【１６進数演算とは】１６で上位の桁に桁上がりする数値で、０から１５までの数値（AからFまでの英字で、F が１５を表します）で表現されます。例えば、１６進数の“０ＦＦ”（１６１＊１５＋１６０＊１５＝２５５）と“００１”（１６０＊１＝１）を加えた場合、最下位の数値が１６となり上の桁に桁上がりします。その結果は“１００”（１６２＝２５６）となります。では何故コンピュータが２のべき乗進数（一般的には２進数、１６進数）を採用している

(2)

かと言いますと、これはコンピュータの内部仕組みからくる都合からでしかありません。コンピュータは内部動作上、全てのデータを０（ＯＦＦ）か１（ＯＮ）の数値の塊で表現しています。これを数値的に並べてみると以下のようになります。１１１１１１１１＝２７＋２６＋・・・＋２０＝２５５この各々の数値（０か１）を表現している各々をビットと呼んでいます。このビットを３ビットずつ分割したのが８進数であり、４ビットずつ区切ったのが１６進数です。（３ビットでは８進数の最大値である７が表現でき、４ビットで１６進数の最大値である１５（Ｆ）が表現できます）昔は８進数も使われていましたが、コンピュータのデータが通常は８ビットの倍数単位で表現されている関係で、３ビットは都合が悪いために、１６進数が定着しました。

 文字コードとは、またフォントとの関係は

文字コードとは、英数字や日本語をどのようなビットパターン（コード）で表現するかを規定したもので、フォントはその文字をどのような書式で描画・印刷するかを定義したものです。この文字コードやフォントには様々なものがありますので、外部とのデータのやり取り等を行う場合は使用する文字コードやフォント（特に文字コード）を意識する必要があります。文字コードの主なものにはASCII,JIS,S-JIS、EUC、Unicode等があります。ASCIIは英字と特殊文字のみ扱える８ビット長のコードです。また、汎用コンピュータで使用される EBCDICと言われるものもあります。上記にあげたASCIIコード及びEBCDICコード以外は全て日本語が使える文字コードで、パソコンの場合はShiftJISが使われています。 EUCコードはUNIX用（OS）コードで、２～３バイトで表現され日本語も使うことができます。Unicodeは日本語を含む世界の文字を全て表現した統一化した２バイトの文字コードで、これからの標準コードとして広く使われています。仮に、作成された文字コードと異なるコードで読み込もうとした場合、文字化けと言われる解読不能な文字で表示されることになります。これは、文字を表すコード（ビットパターン）が異なることにより発生します。例えば、“XXXXX”という文字は、ASCIIでは”YYYY” と表現され、EUCでは“ZZZZ”と表現されているからです。（”XXXX”,“YYYY”,”ZZZZ”は各々異なるという意味です）但し、通信における制御コード（Enq,Ack,Nack等のようなコード）として使用されるコードは基本的には＃００～＃１Fに統一されています。但し、全く同じ制

(3)

御コードで定義されている訳ではありません。文字フォントとは明朝とか、ゴシックと言われているものです。また、個々のフォント（文字）を表現する仕組みとしてビットマップフォントとアウトラインフォントがあります。前者のビットマップフォントは、文字を画像同様にドット（最小の点）により表しているフォント（例えば１６ｘ１６ピクセルのメッシュ上の対応するピクセルを塗りつぶすことにより文字を描いている）で拡大等を行うと拡大処理の影響によりギザギザとなる欠点があります。後者のアウトラインフォント（トルータイプ）は、フォントをベクトル座標として輪郭線で表しますので、拡大しても綺麗に表示することができます。補足：主な文字コード  EBCDIC：ExtendedBinaryCodedDecimalIjnterchangeCod IBM社がSYSTEM/360と同時に発表した８ビットコードであり、２５６種の文字を表現できます。尚、このコードは汎用コンピュータに採用されています。  Unicode： ISO/IEEE１０６４６のBMP(BasicMultilingualPlane)として採用され、パソコンでのデータ交換を円滑にすることを目的として作られたコードです。  EBCDIK：ExtendedBinaryCodedDecimalInterchangeKanacode JisX0208で定められた漢字コードの規格であり、２バイトを１文字で表す２バイトコードを使っています。費用頻度を考えて第１水準と第2水準に分けています。  シフトJISコード： JIS漢字コード体系を変換したもので、英数カナコードと混在して区別できます。パソコンのワープロ等で広く使われています。

 数値を扱う様々な方法（整数、固定小数点、浮動小数点）

コンピュータ内部で数値を扱う場合、扱う数値の大きさに応じて８ビット、１６ビット、３２ビット、或いは６４ビット単位で扱います。いずれの場合も符号付数値として処理を行う場合は最上位を符号ビットとして扱います。（最上位ビットが０の場合はプラス、１の場合はマイナスと定義されます）例えば８ビットの場合を想定しますと、プラスの最大値を２進数で表現しますと“０１１１１１１１”となります。これは、２６＋２５＋・・・＋２０となりますので、１０進表現で

(4)

１２７となります。また、マイナスの場合は“１１１１１１１１”がー１を表し、“１０００００００”がー１２８を表します。（“１１１１１１１１”をー１と表現しているのはコンピュータの演算上の都合です。マイナスの表現する場合、２進数でプラスで表現し、各値を０／１反転させ、その結果に１を加えるという補数方式で負の値を表現しています。これがコンピュータには都合が良いのです。その結果、８ビットで表現できる符号付数値はー１２８から＋１２７まで表現出来ることになります。また、小数点を表現する方法として固定小数点方式と浮動小数点方式があります。固定小数点の場合は何番目のビットを固定小数点にするかを決めて処理を行います。例えば第２ビットと第３ビットの間に固定小数点を置いたとした場合、以下となります。００００００１１上記では、小数点位置から右側に向かって２－１、２―２とみます。上記例では２―１と２―２の総和が小数点以下の値となります。つまり、０．５＋０．１２５＝０．７２５となります。また浮動小数点表現に関しては、規格の違いやメーカの違いにより表現は異なりますが、どの場合でも符号、指数、及び仮数を使って表現しています。違うのはこの指数、及び仮数の表現方法が違うことです。以下に最も一般的と思われるIEEE方式について紹介します。 IEEE形式の３２ビット表現方式（６４ビット形式もあります）は、符号１ビット、指数部８ビット、仮数部２３ビットでの合計３２ビットで表現されます。例えば、１０進数の３．６２５は２進数で以下に表現できます。１１．１０１（２）＝２１＋２０＋２－１＋２－３上記２進数を最初に現れる２進数１で表現すると以下と分解されます。１．１１０１＊２１上記の仮数部（１．１１０１）を（１．０００）で正規化します。１．１１０１－１．０００＝０．１１０１２１の指数部を＋１２７することにより正規化します２１＋１２７＝２１２８上記の結果、３．６２５の３２ビット浮動小数点表現は以下となります。 (-1)s x 2E-127 X (1+F) ・・・展開式 (-1)0 x 2128-127 x (1+0.1101) = 1 x 21 x 1.1101 = 11.101 = 3.625 結局、浮動小数点とは小数点の位置がどこにあろうとも小数点の位置を固定として表現し、実際の小数点の位置を指数部分で表現する方式であり、この方式により表現できる有効桁数を大きくしているのです。補足１：

(5)

汎用コンピュータであるＩＢＭコンピュータの浮動小数点表現はＩＥＥＥ規格とは異なり、３２ビットの場合の浮動小数点表現は、基数を１６とし（２ｎの代わりに１６ｎとしています）、以下のビット配分にて表現されます。Ｓ指数（７ビット）仮数（２４ビット）

 画像の保存形式

画像を外部記憶装置等に保存する形式にはいろいろありますが、それぞれの方法及び特質は異なりますので注意して使用しなければならなりません。パソコンの世界で最も一般的なJpeg形式は２４ビットフルカラー（１７７６万色）で表現していますが、画像の占めるデータの大きさを尐なくする為に圧縮（コサイン関数を使用）を前提としており、しかも可逆ではありませんので原画像を正確には再現（元の状態には戻せない）できない問題があります。但し、圧縮率の高い圧縮方式を採用していますので画像のサイズはJpeg以外の形式と比較し極めて小さくなります。また、アニメーション等で使用されるGif形式は、カラー諧調が２５６色までしか表現できない形式ではありますが、可逆圧縮方式を採用していますので、完全復元（元の状態に戻せる）が可能となります。Gifが２５６色しか扱えない問題を解消する為にGifの拡張方式としてPng形式という形式も考えられています。画像圧縮の場合、一般的には逆圧縮（完全に再現可能な圧縮方式）方式としてハフマンコード圧縮が採用されています。これは発生頻度の高いデータを尐ないビットに置き換える方式（コード化する）です。大量の画像を扱う医用の世界では、画像診断を目的としている関係で画像劣化は致命的となりますので、圧縮する場合は可逆が必須となります。医用分野では画像の前後のピクセル間で差分を取り（プロファイル上は滑らかに変化するので、差分結果がゼロに近づく傾向があります）、その結果から上記ハフマンコード圧縮を行うことにより、より高い圧縮率を実現しているメーカもあります。圧縮した場合の効果として、格納スペースの有効利用、格納速度の高速化、ネットワーク転送の高速化等が上げられますが、圧縮された画像を扱う場合にいちいち展開するという手間が入る為に大量の画像を扱う場合には大きなパフォーマンス劣化が発生します。この対応として、圧縮/展開を転送（保存含）のタイミング等でハード的に行う場合もありますが、それでも多尐のパフォーマンス劣化は免れません。外部記憶装置の容量や速度の問題、及び通信速度の問題がなければ余計な処理を必要としない非圧縮形式が最も効率が良く、扱いやすい画像データとなります。

(6)

 アナログとディジタルの違い

アナログの場合、一般的に最も理解しやすいアナログ回線を使った信号伝播を見てみますと、伝播される信号は、その強度に応じて電圧に変換されて伝播されます。つまり、電圧の大きさが信号そのものと言えます。この方式では、回線上で外部要因によりノイズが発生し、伝播される信号に重なった場合、それがノイズなのか、信号なのかを判断することは出来ません。これに対して、ディジタルとは、連続したアナログ信号（電圧の変化）を一定間隔で測定し、数値化（サンプリング）し記録したものです。このディジタルデータを伝播する場合は、２進数として、最大電圧（ON）と最小電圧（０FF）の組み合わせで伝播します。この方式であれば、回線上を伝播する信号には、最大電圧（範囲）と最小電圧（範囲）しかありませんので、多尐のノイズの影響により信号が劣化しても、受信側あるいは、中継地点（交換機など）で正しい信号に復元することができます。また、送信する側と受信する側で、転送単位毎にエラーチェック(パリティーチェックなど)などの仕組みを行うことにより、送信されたデータと受信されたデータが同じであるか否かを判断することができます。また、チェックの仕組みによっては、修正もできます。ディジタル回路の代表と言えるコンピュータは、０と１の信号の組み合わせで構成される各種のデータを理解することにより、命令を実行したり、各種の制御を行います。基本的には、ディジタル回路は、この０（OFF）か１（ON）だけを扱う電子回路のことを言います。通常のディジタル回路では、この電圧の高い、低いを“１”と“０”に対応させています。電圧の高いほうを“１”に対応させ、低いほうを“０”と対応させているのが正論理であり、これに対して、低いほうを“１”とし、高いほうを“０”とするのが負論理です。どちらの論理で回路を設計するかは、回路の特性などに応じて決めます。但し厳密には、ディジタル回路だからと言って、その回路上の信号が全てディジタル化されて伝播される訳ではありません。ディジタル回路の中にも、アナログ信号を扱うアナログ素子（抵抗やコンデンサ、及びトランジスタなど）が多数使用されます。つまり、ディジタル回路上にも用途に応じてアナログ信号が流れています。このアナログ信号を２値化してONかOFFかを判断する処理や、アナログをディジタルに変換する処理（A/D変換）、及びディジタル信号をアナログに変換する処理（D/A変換）を包含した、ディジタル素子を中心とした回路が現実的なディジタル回路と言えます。ディジタルとは、ラテン語で「指」という意味で、指を使って数を数える時に、指を伸ばすか、折り曲げるかの２通りしかないことからきています。レコードの記憶方式とCD-ROMの記憶方式の違いからアナログとディジタルの違いをみてみましょう。レコードの場合は音程の強弱に応じて穴の溝の深さを調整していますので

(7)

アナログ記録方式です。これに対しCDは、アルミの反射膜に０又は１のデータを記録します。（CD面に凹凸を作るCD-ROM方式と、CD面に色素を塗り、レーザ光を使ってその色素を変色させるCD-RやCD-RW方式があります）つまり、CDの場合は、上記方式にて記録されたCD面に対してレーザー光を照射し、その反射の違いから０か１を判断し読み取ります。このCDに記録されたデータを音声に変換する場合は、この読み取られたディジタル信号を再びアナログデータ（スピーカーはアナログ機器ですので変換が必要ですが、ディジタルのままで利用する場合は変換の必要はありません）に変換して音声を出力していますので、ディジタル記録方式と言われます。アナログであるレコードは、レコード面と読み取りヘッダーを接触させて音声に変えますので、磨耗による溝の変化や埃等の影響を受けやすい方式と言えます。

 ディジタルICとその特性

ディジタルICは半導体で作られています。この半導体は、負の電荷を持つ電子（electron: エレクトロン）と正の電荷を持つ正孔（Hole:ホール）を持ちます。この特性を用いて、整流作用を持つダイオードや増幅作用を持つトランジスタなどのような能動素子（Active Device）が作られます。これに対して、抵抗やコンデンサ、及びコイルなどは受動素子（Passive Device）といわれています。なお、ディジタルICのほとんどは、半導体であるシリコンから作られています。このシリコンにはN形シリコン（純粋シリコンにリンや砒素を混入）とP形シリコン（純粋シリコンにホウ素やガリウムを混入）があります。いろいろな物質を電気伝導の観点から分類すると以下のようになります。 ① 絶縁体：１０１２Ω・ｃｍ以上石英、テフロン、アルミナセラミックス ② 半導体：１０－１～１０１２Ω・ｃｍシリコン（Si）、ゲルマニウム（Ge）、ヒ化ガリウム（GaAS）、リン化ガリウム（GaP）、インジウムアンチオン ③ 導体：１０－６～１０－１Ω・ｃｍ

(8)

銅（Cu）、銀（Ag）、アルミニウム（Ａl）、鉄（Fe）、タングステン（W）なお、論理演算回路には様々なものがあり、この組み合わせにより、様々な回路が作られています。例えば、２本の信号線のいずれかに信号が入った時に何らかの処理を行う仕組みを実現しようとした場合、その各々の信号の有無を調べるのは非常に面倒となります。この２本の信号を、OR回路を使ってひとつの信号にし、入力すれば一本の入力信号線のみで処理可能となります。このように論理回路は電子回路上、極めて有効なものと言えます。また、これらのICはゲートと呼ばれ、電流増幅の機能も持っています。 ICとは、シリコンウエーハの表面、及びシリコン内部にダイオード、トランジスタ、抵抗、及びコンデンサのような素子を集積させ、１チップとしたもので、それ自身で電子回路を構成しています。また、このチップはプラスチックパッケージ化されています。このICは集積される素子の数により以下のように分類されています。 ① SSI（Small-Scale Integration）：１００個以下（小規模集積回路） ② MSI(Medium-Scale Integration) ：１０２個～１０３個（中規模集積回路） ③ LSI(Large-Scale Integration) ：１０３～１０５個（大規模集積回路） ④ VLSI（Very-Large－Scale Integration）：１０５～１０７個（超大規模集積回路） ⑤ ULSI（Ultra-Large－Scale Integration）：１０７個以上（超大規模集積回路）
