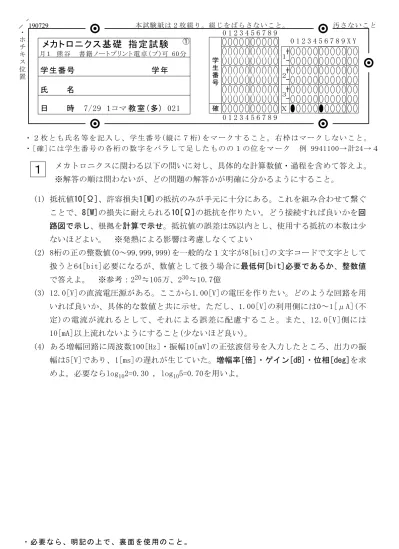

メカトロニクスに関わる以下の問いに対し、具体的な計算数値・過程を含めて答えよ。

※解答の順は問わないが、どの問題の解答かが明確に分かるようにすること。

１

①

(1) 抵抗値10[Ω]、許容損失1[W]の抵抗のみが手元に十分にある。これを組み合わせて繋ぐ ことで、8[W]の損失に耐えられる10[Ω]の抵抗を作りたい。どう接続すれば良いかを回 路図で示し、根拠を計算で示せ。抵抗値の誤差は5%以内とし、使用する抵抗の本数は少 ないほどよい。 ※発熱による影響は考慮しなくてよい

(2) 8桁の正の整数値(0～99,999,999)を一般的な１文字が8[bit]の文字コードで文字として 扱うと64[bit]必要になるが、数値として扱う場合に最低何[bit]必要であるか、整数値 で答えよ。 ※参考：2

≒105万、2

≒10.7億

(3) 12.0[V]の直流電圧源がある。ここから1.00[V]の電圧を作りたい。どのような回路を用 いれば良いか、具体的な数値と共に示せ。ただし、1.00[V]の利用側には0～1[μA](不 定)の電流が流れるとして、それによる誤差に配慮すること。また、12.0[V]側には 10[mA]以上流れないようにすること(少ないほど良い)。

(4) ある増幅回路に周波数100[Hz]・振幅10[mV]の正弦波信号を入力したところ、出力の振

幅は5[V]であり、1[ms]の遅れが生じていた。増幅率[倍]・ゲイン[dB]・位相[deg]を求

めよ。必要ならlog

2=0.30 , log

5=0.70を用いよ。
