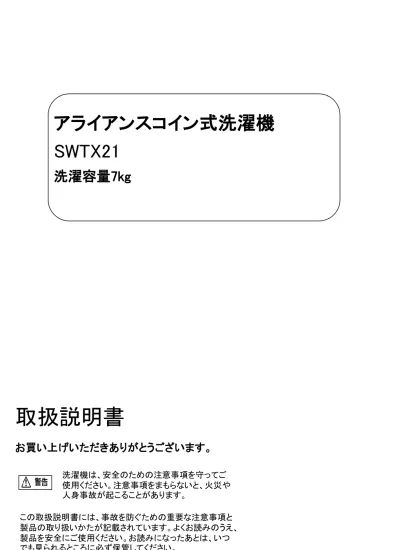

アライアンスコイン式洗濯機
SWTX21
洗濯容量7kg
取扱説明書
お買い上げいただきありがとうございます。
洗濯機は、安全のための注意事項を守ってご
使用ください。注意事項をまもらないと、火災や
人身事故が起こることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と
製品の取り扱いかたが記載されています。よくお読みのうえ、
製品を安全にご使用ください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
目次
安全にご使用いただくために ・・・・・・・・・・・・・・3
コントロールパネル部 ・・・・・・・・・・・・・・・・・・・・6
使用方法 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・7
保守・点検 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・9
故障かな？と思ったら ・・・・・・・・・・・・・・・・・・・10
仕様 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・11
保証書とアフターサービス ・・・・・・・・・・・・・・・13
コントロールパネル部
1 使用料金/残り時間（分）表示部
料金が100円単位で表示されます。コインを
投入するたびに数字が減り、所定の金額を
投入すると、運転残り時間を表示してスター
トします。
2 工程LED
・洗いLED
料金サイクルで点灯し、サイクルが終了
するまで点灯します。
・すすぎLED
すすぎサイクルで点灯し、サイクルが終
了するまで点灯します。
・脱水LED
脱水時に点灯します。
3 洗い方ボタン
洗い方を選んでボタンを押します。ボタンを
押すとそのボタンのLEDが点灯します。工
場出荷時には「標準・お湯」洗いに設定して
います。サイクルが始まるとこのボタンは使
用出来ません。スタートボタンを押すと洗い
方が設定され、スタートします。
4 スタートボタン
上蓋を閉め、使用料金の金額が投入されるとス
タートボタンのLEDが点滅します。スタートボタンを
押すとスタートし、LEDは消えます。
スタートボタンと洗い方ボタンを使用してプログラム
の変更、営業情報の検索等をおこないます。プログ
ラムの変更方法・簡易マニュアルを参照して下さい。
1
2
3
4
使用方法
洗濯の手順
１上蓋を開けます。
２ 洗濯物をいれます。
ご注意
・洗濯物を入れる前に硬貨は投入しないでください。投入した硬貨は戻りません。
・1回の洗濯量は7kgまでです。詰め込みすぎると汚れ落ちが悪くなります。
・洗濯物を上蓋に挟まないように入れてください。
３ 洗剤を投入し（洗剤自動投入の場合を除く）、上蓋を閉めます。
・上蓋を閉じないとスタートしません。
・洗剤自動投入器の場合はドラム内に洗剤（殺菌剤入り）が自動投入されます。
・ソフナーを使用する場合は、すすぎのランプが点灯したとき投入します。
４ コントロールパネルの「洗い方」を選んでボタンを押します。
・ボタンを押さない場合は「標準洗い/ぬるま湯」になります。
・選んだボタンのところに、ランプが点灯します。
５ コイン投入口に100円硬貨を入れます（カードの場合はカード投入口に入れます）。
設定料金をコイン投入口から入れ、スタートボタンを押すと運転残り時間を表示してスタートします。
ご注意
・余分に金額を入れてもお釣りは出ません。
６ スタートボタンを押します。
・残り時間を表示して、スタートします。
・上蓋は必ず閉めてください。
７ 最終脱水後、
の表示が出たら終了です。
・上蓋を開けると料金表示にもどります。
運転が終了すると
洗濯が始まって約30分後に洗濯槽が停止し、
の表示が出たら洗濯が洗濯終了です。
上蓋を開けると
運転中に上蓋を開けると運転は止まり、“LID”の表
示をし、タイマも止まります。上蓋を閉めると運転が
止まったところより再スタートします。上蓋をサイク
ル終了3分前のところで開けた場合は、タイマは最
終まで進みます。終了すると料金表示に戻ります。
洗剤自動投入にするには
別売品の洗剤投入器を設置することにより自動投
入にすることができます。詳しくはお買い上げ販売
店にお問合せください。
使用料金
プログラム変更方法 簡易設定マニュアルを参照ください。
コインの回収
・コインボックスキーでロックを外し、コインボックスを手前に引き出してコインを回収してください。
・コインボックスに収納できるコインは100円硬貨で500枚です。コインをこれ以上ためると正常な運転ができな
くなりますにで、必ず500枚以内で回収してください。
保守・点検
機械内部の点検やお手入れを行なうときは必ず電源を切ってください。感電のおそれがあります。
本体のお手入れ
本体の外壁パネルなどが汚れたときは、中性洗剤
を使って拭き取ってから柔らかい布でから拭きして
ください。
コントロールパネルのスイッチのまわり、コイン投
入口などは、毎日清掃してください。このとき布は
軽くしめらす程度にして拭き取り、水分が本体内部
に入らないように注意してください。
ご注意
磨き粉、シンナー、ベンジン等の本体表面を侵す
恐れのある溶剤は絶対に使用しないでください。
毎日の点検
・ﾓｰﾀｰの異常振動や異常音がないことを確認してく
ださい。
・ﾊﾞｽｹｯﾄ内に衣類が入っていたら取り出してくださ
い。
保守・点検で異常が見つかったら、電源を切り、水
道の元水栓を締めてからお買い上げ販売店にご連
絡ください。
給水・給湯接続口の清掃
給水接続口、給湯接続口のフィルター（金網）にご
みなどが詰まることがあります。
ときどき給水・給湯ホースを外し、接続口内の金網
部をブラシなどで清掃してください。
故障かな？と思ったら
本機が正常に動作しない場合は、お買い上げ販売店に修理をされる前に、下記の点をお調べください。
給水
しない
運転
しない
アジテート
しない
脱水
しない チェックの個所
・ ・ ・ ・ コインを投入しましたか
・ ・ ・ ・ 電源コードがコンセントに差し込んでいま
すか
・ ・ ・ ・ ドアが閉まってますか
・ ・ ・ ・ ブレーカが落ちていませんか
・ 水道の元栓が閉まっていませんか
・ 最終脱水は終っていますか
・ ・ コントロールパネルのスタートボタンを押
しましたか
・ ・ 正しい電源を使用していますか
・ 給水・給湯接続口のフィルターを清掃し
ていますか
以上の処理をおこなっても症状が変わらない場合は、内部の点検、修理が必要です。
電源を切り、水道の元水栓を閉めてからお買い上げ販売店にご連絡ください。
自分で絶対に分解や修理はしないでください。感電やショートによる火災、または異常動
作によるけがのおそれがあります。
エラー表示
E:dｒ
排水時間が長過ぎる、または脱水後に水が残っている。
給水に時間がかかり過ぎる。
保証書とアフターサービス
保証書
・この製品には保証書が添付されていますので、お買い上げ販売店でお受け取りください。
・所定事項の記入および記載内容をお確かめのうえ、大切に保管してください。
・万一故障した場合の無料修理期間は、お買い上げ日より1年間です。
アフターサービスについて
調子が悪いときはまずチェックを
「故障かな？とおもったら」（10頁参照）をもう一
度ご覧になってお調べください。
修理をご依頼になるときは
お買い上げ販売店へ次のことをお知らせください。
・型名（コイン式洗濯機SWTX21)
・ご購入年月日
・製造番号
・故障の状態（できるだけ詳しく）
それでも具合が悪いときはお買い上げ販売店へ
保証書の記載内容に基づいて修理いたします。詳しく
は保証書をご覧ください。
修理によって機能が維持できる場合は、ご要望により
有料修理いたします。
お買い上げ販売店に修理をお申し付けください。
保障期間中の修理は
保証期間経過後の修理は
転居または移設する場合には
お買い上げ販売店へご相談ください。
・ご住所、氏名、電話番号、店名
部品の最低保有期間について
当社ではコイン式洗濯機の補修用性能部品（製品
の機能を維持するために必要な部品）を、製造打
ち切り後9年間保有しています。この部品保有期間
を修理可能の期間とさせていただきます。
洗濯機を廃棄される場合は、子供のいたずらによるとじ込め事故防止のため、上蓋をと取り
はずしてください。
保障期間中の修理などアフターサービスについて不明の点は、お買い上げ販売店にお問合せください。
あらかじめ、下記の表を記入しておくと、修理を依頼するときにべんりです。
型名
製造番号
お買い上げ年月日
お買い上げ販売店名および電話番号
お買い上げ販売店の住所
