操作マニュアル

(1)

FKEY SConnect

操作マニュアル < クライアント編 >

(2)

この操作マニュアルは予告なく改訂する場合があります。また、この操作マニュアルに記載された仕様は予告なく変更する場合があります。また、この操作マニュアルに記載された画像はマニュアル作成時点のもので、実際の製品とは異なる場合があります。

この操作マニュアルの著作権は株式会社応用電子に帰属しており、許可なくソフトウェアおよび本操作マニュアルの全部または一部を複製・改版、および複製物の配布を行うことはできません。

VIDAAS®は株式会社アイネットの登録商標です。Cisco、Cisco AnyConnect は米国およびその他の国における Cisco Systems, Inc.およびその関連会社の、FortiGate および FortiClient は米国 Fortinet, Inc.の、Windows および Hyper-V は米国 Microsoft Corporation の、Citrix XenApp および Citrix XenDesktop および Citrix NetScaler Gateway は米国 Citrix Systems, Inc.の、VMware Horizon は米国 VMware, Inc.の登録商標または商標です。Wi-Fi は Wi-Fi Allience の登録商標です。そのほか各会社名、各製品名は各社の商標または登録商標です。この操作マニュアル中、個々の登録商標に®またはTM_{の表示を行うことは省略いたします。} FKEY は株式会社応用電子の登録商標です。この製品は OpenSSL ツールキットを利用するために OpenSSL プロジェクトによって開発されたソフトウェアを含みます。

ソフトウェアのご使用条件

株式会社応用電子（以下「弊社」といいます。）は、本ソフトウェア製品の使用または使用できなかったことから生じる一切の損害（逸失利益、事業の中断、事業情報の喪失またはその他の金銭的損失を含みますが、それらに限定されません。）に関して一切責任を負いません。たとえ弊社がこのような損害の可能性について知らされていた場合でも同様です。そのほか、別途締結するソフトウェア使用許諾契約を遵守していただくことを本ソフトウェアご使用の条件といたします。

(3)

警告

 人命に関わるような用途（医療機器、宇宙機器、航空機、等きわめて高い信頼性の要求されるもの）でのご使用は避けてください。  輸送機器（列車、自動車、船舶等）の制御など、安全性に関わるものでのご使用は避けてください。  本製品の品質レベルは、一般用途（コンピューター、OA 機器、FA 機器、通信機器、計測機器、 AV 機器等）に限られます。

(4)

1．ご利用になる前に ... 1 1-1．本製品の目的 ... 1 1-2．本製品の構成 ... 1 1-3．本操作マニュアルの読み方 ... 2 1-4．用語集... 4 1-5．制限事項 ... 6 2．本製品を利用するための準備 ... 8 2-1．対応機器について... 8 2-2．設定の用意 ... 8 2-3． FKEY VPN BOX の設置... 8

2-4． Microsoft Client Hyper-V の機能の有効化 ... 8

2-5． FKEY SConnect のインストール ... 9 2-6．設定の書き込み ... 13 2-7．ライセンスキーの用意 ... 15 3．起動について ... 16 3-1． FKEY 分離環境の起動手順 ... 16 3-2．ログインの手順 ... 17 3-2-1． FKEY VPN 設定を書き込んだ場合 ... 17 3-2-2．設定情報ファイルを書き込んだ場合 ... 17 3-2-3．設定の書き込みを行っていない場合 ... 18 3-3．ログインオプション ... 18 3-4．ライセンスアクティベーションについて ... 19 3-5．起動後の操作について ... 20 4．ブラウザーモード ... 22 4-1．ブラウザーモードの条件 ... 22 4-2．操作方法 ... 22 4-3．終了方法 ... 23 4-4． Web ブラウザー使用のヒント ... 23 4-5． Web ブラウザー動作モード ... 24 5．ワンクリック接続 ... 26 5-1．ワンクリック接続の条件 ... 26 5-2．操作方法 ... 26 5-3．終了方法 ... 27 6．通常モード ... 28 6-1．通常モードの条件 ... 28 6-2．ランチャー ... 28 6-3．ステータスアイコン ... 29 6-4．標準ダイアログ ... 29 6-5．エラーメッセージダイアログ ... 30 6-6．バージョンの表示 ... 31

(5)

7．簡単接続 ... 32 7-1．簡単接続とは ... 32 8．マニュアル接続 ... 34 8-1．マニュアル接続のメニュー画面 ... 34 8-2．ネットワーク ... 35 8-2-1．ネットワーク接続 ... 35 8-3． VPN ... 37 8-3-1． FKEY VPN 接続 ... 37 8-3-2． Cisco AnyConnect 接続 ... 39 8-3-3． L2TP/IPsec 接続 ... 41 8-3-4． FortiClient SSL-VPN トンネルモード接続 ... 43 8-4．サーバー ... 46 8-4-1． RDP 接続 ... 46 8-4-2． ICA 接続 ... 49 8-4-3． VMware Horizon 接続 ... 53 8-4-4． Web ブラウザー接続 ... 58 8-4-5．共通の操作 ... 59 9．システムツール ... 60 9-1．システムメニュー ... 60 9-2．パスフレーズの変更 ... 60 9-3．拡張設定クリア ... 61 9-4．ネットワーク確認ツール ... 62 9-4-1．ネットワーク確認ツール画面の構成 ... 62 9-4-2．ネットワーク確認ツールの確認項目 ... 63 10．ライセンス ... 66 10-1．ライセンスの考え方について ... 66 10-2．有効期限について... 67 10-3．ライセンスアクティベート ... 67 10-4．ライセンス解除 ... 69 10-5．ライセンス延長 ... 69 11．終了方法について ... 71 11-1．拡張設定 ... 71 11-2．終了の操作手順 ... 71 12．設定・メンテナンス ... 72 12-1．設定画面の起動 ... 72 12-2．起動アプリ設定 ... 73 12-3．メンテナンス ... 74

(6)

13-1．管理者パスワード ... 82 13-2．設定の詳細 ... 82 13-3．設定変更の方法 ... 83 13-4． SConnect 専用モード時の操作 ... 84 13-4-1．専用スタートメニュー ... 84 13-4-2．ネットワークの切り替え ... 85 13-5．制約 ... 85 14．製品アップデート ... 87 14-1．製品アップデート設定の一括管理 ... 87 14-1-1．一括管理の理解 ... 87 14-1-2．設定の詳細 ... 87 14-1-3．グループポリシーの導入方法 ... 87 14-2．アップデートの方法 ... 88 14-2-1．条件 ... 88 14-2-2．操作手順 ... 88 15．トラブルシューティング ... 90 15-1．エラーメッセージが表示された ... 90 15-2．正常に起動しない ... 110 15-3．クライアントが意図せず終了する ... 111 15-4．ネットワークが接続できない ... 112 15-5．パスフレーズを忘れてしまった ... 116 15-6．操作できなくなった ... 117 15-7．ライセンスの操作関連 ... 118 15-7-1．端末名を誤って登録した、あるいは変更したい ... 118 15-7-2． PC を紛失してしまった ... 118 15-8．サポート用ログの取得 ... 118 16．対応機器一覧... 121 16-1． PC ... 121 16-2． VPN 装置 ... 121 16-2-1．対応可能な VPN 装置 ... 121 16-2-2． FKEY VPN BOX ... 122 16-3．仮想デスクトップサーバー ... 122 16-3-1． RDP 方式 ... 122 16-3-2． ICA 方式 ... 123 16-3-3． VMware Horizon 方式 ... 124 16-4．仮想デスクトップサーバー用ゲートウェイ装置 ... 125

(7)

1．ご利用になる前に

1-1．本製品の目的

FKEY SConnect（以降、本製品と呼ぶ)は Web サイトに安全にアクセスするセキュア・ブラウザ機能と、遠隔地のサーバー上にある Windows デスクトップにアクセスするセキュア・デスクトップ(シンクライアント)機能を提供する Windows PC で動作するソフトウェアです。

本製品は、ユーザーが使用する PC の Windows 環境と本製品が提供する環境を分離することでマルウェア感染などによる情報漏えいや不正操作の防止を目的としています。ここでは、本製品が提供する環境を FKEY 分離環境と呼ぶことにします。ユーザーは FKEY 分離環境から Web アクセスやデスクトップアクセスを行います。このとき、FKEY 分離環境と Windows 環境とのプログラム間通信やデータによる連携を大幅に限定することで相互間のマルウェア感染を防ぎます。また、FKEY 分離環境は起動のたびに元の状態にリフレッシュされるので、万一どちらかの環境がマルウェアに感染しても、次回の起動時には、FKEY 分離環境はマルウェアの影響のない状態に戻るため、ユーザーは毎回安全にセキュア・ブラウザ機能やセキュア・デスクトップ機能が利用できます。

1-2．本製品の構成

FKEY SConnect は、FKEY セキュアパッケージに含まれる製品の 1 つです。FKEY セキュアパッケージの構成を表 1-1 に示します。本操作マニュアルは表中の「FKEY SConnect」を対象に記述されています。表 1-1 FKEY セキュアパッケージの構成分類 対応製品 対応※1 _説明 基本機能 (エンドポイントセキュリティ) FKEY SConnect (本製品) ◎ Windows 用ソフトウェアセキュア OS・リモートデスクトップ接続・セキュアブラウザ VPN 接続 (経路セキュリティ） FKEY VPN ○ 簡単 VPN 接続サービス FKEY VPN BOX ○ 社内設置用 VPN 接続機器ストレージサービス FKEY Drive △※2 ストレージサービス・VPN による安全接続・オフィスファイル編集機能設定ツール FKEY 管理者ツール △ 設定ツール (次のような場合に必要です)

・FKEY SConnect で FKEY VPN 以外の VPN を使用・FKEY SConnect で複数の FKEY VPN を使用 ※1 記号の意味は次の通りです ◎: 購入時にライセンスが含まれます ○: 開始時に契約が必要です △: オプション ※2 FKEY Drive は次期バージョン以降でサポート予定ですまた、FKEY SConnect は表 1-2 に示すコンポーネントで構成されます。表 1-2 FKEY SConnect の構成 コンポーネント 説明起動アプリ FKEY 分離環境を実行するアプリケーション。

(8)

1．ご利用になる前に設定情報ファイル書き込みツール本製品の設定情報を FKEY 分離環境に書き込むためのアプリケーション。 FKEY セキュアパッケージ全体の利用イメージを図 1-1 に示します。図 1-1 FKEY セキュアパッケージ全体の利用イメージ FKEY SConnect と管理者ツールのバージョンの対応関係を表 1-3 に示します。表 1-3 クライアント・管理者ツールの対応関係 クライアント 管理者ツール 型式 製品バージョン FKEY OS バージョン バージョン FSV100 タイプ 1.0.132 4.9-104 3.5.2-HA

1-3．本操作マニュアルの読み方

本操作マニュアルは、本製品の利用手順を元に章を構成しています。必要に応じて図 1-2、図 1-3 に示す順番でお読みください。

(9)

1．ご利用になる前に図 1-2 FKEY SConnect 利用手順と章構成通常モードインストール起動アプリ実行ログインブラウザーモードワンクリック接続終了ログインオプション FKEY VPN 設定または設定情報ファイルがある場合 FKEY VPN 設定または設定情報ファイルがない場合・・・・・ 2. 本製品を利用するための準備 3. 起動について・・・・・ 11. 終了方法について 4. ブラウザーモード 5. ワンクリック接続簡単接続マニュアル接続システムツール 6. 通常モード 7. 簡単接続 8. マニュアル接続 9. システムツール 10. ライセンス

(10)

1．ご利用になる前に図 1-3 その他の操作と章構成

1-4．用語集

本操作マニュアルで使用する用語を表 1-4 に示します。表 1-4 用語集 No. 用語意味 1 セキュア・ブラウザ FKEY SConnect の機能の 1 つ。セキュア・ブラウザ機能を使うと、インターネットや社内サイトへ安全にアクセスすることができる。 2 セキュア・デスクトップ FKEY SConnect の機能の 1 つ。シンクライアント機能とも言う。セキュア・デスクトップ機能を使うと、遠隔地のサーバー上にある Windows デスクトップへ安全にアクセスすることができる。 3 管理者 FKEY SConnect をセキュア・デスクトップとして使用する場合に、ネットワーク、VPN、サーバー等の設定の管理を行う人物。 4 ユーザー FKEY SConnect を使用する人物。 5 クライアント, クライアントアプリケーション FKEY SConnect をセキュア・デスクトップとして使用する場合の呼称。 6 管理者ツール FKEY SConnect の設定情報を作成し管理するためのアプリケーション。 Windows が搭載された PC にインストールして用いる。設定情報の作成・編集には管理者ツールが必要。 7 起動アプリ FKEY 分離環境を実行するアプリケーション。分離環境の実現に Microsoft 社の Client Hyper-V の機能を使用。

8 設定・メンテナンス _{起動アプリの設定変更、および、FKEY SConnect の変更・修復・削除を行} うためのアプリケーション。

9 設定情報ファイル書き込みツール FKEY SConnect の設定情報を FKEY 分離環境に書き込むためのアプリケーション。

10 FKEY VPN FKEY セキュアパッケージを購入したお客様に対して当社が提供する VPN。VPN 装置として FKEY VPN BOX、接続情報として FKEY VPN 設定が提供される。製品の修復、アンインストール等困ったときは 12. 設定・メンテナンス・・・・・ 15. トラブルシューティング起動アプリ設定 PC をシンクライアント専用端末にするには製品を更新するには・・・・・ 13. SConnect 専用モード・・・・・ 14. 製品アップデート対応機器を知るには・・・・・ 16. 対応機器一覧

(11)

1．ご利用になる前に 11 VPN ID FKEY VPN 設定を一意に識別するための文字列。PC 紛失時等に FKEY VPN の利用停止に使用します。 12 設定情報 VPN やサーバーへ接続するために必要となる情報のこと。 13 FKEY VPN 設定 FKEY VPN 接続を行うために必要な接続情報のファイルのこと。拡張子は「.zip.enc」 14 設定情報ファイル管理者ツールで作成した設定情報のファイルのこと。拡張子は「.zip.enc」 15 拡張設定 FKEY SConnect の中で行った操作内容を一部保持しておくための設定のこと。 16 ブラウザーモード Web ブラウザーを使用することを主な目的とした接続方式。本製品をセキュア・ブラウザとして使用するときに使用する。 17 ワンクリック接続 FKEY SConnect 起動後にあらかじめ設定したサーバー、あるいは特定の Web サイトへ簡易にアクセスするための接続方式。 18 簡単接続あらかじめ選択指定したネットワーク接続、VPN 接続、サーバー接続を自動的に行う接続方式。ユーザーが接続ボタンを一度クリックしただけで目的のサーバー接続が行われる。 19 マニュアル接続ネットワーク接続、VPN 接続、サーバー接続を個別に接続する接続方式。 20 パスフレーズクライアントを利用する際、ユーザー認証を行うための文字列。 21 ランチャークライアントに搭載されたユーザーインターフェイスで、クライアントが持つ機能を操作するためのアプリケーション。ログイン後に PC の画面に表示される次の画面で操作を行う。 22 ネットワーク接続する通信ネットワーク。 23 VPN ネットワークに接続した際に情報が暗号化される通信回線およびその装置。Virtual Private Network の略称。

24 サーバークライアントからの接続により、Windows の仮想デスクトップを提供する遠隔地のコンピューター。

25 RDP Microsoft 社の Windows 仮想デスクトップであるリモートデスクトップに接続する接続方式。Remote Desktop Protocol の略。

(12)

1．ご利用になる前にる接続方式。

29 Citrix Receiver for Linux Citrix XenApp や Citrix XenDesktop を利用するためのアプリケーション。 30 Citrix XenApp Citrix 社の製品名で仮想デスクトップの接続方式の 1 つ。

31 Citrix XenDesktop Citrix 社の製品名で仮想デスクトップの接続方式の 1 つ。 32 VMware Horizon VMware 社の製品名で仮想デスクトップの接続方式の 1 つ。 33 Web ブラウザー Web サイトを閲覧するためのソフトウェアのこと。 34 Windows 環境ホスト OS FKEY SConnect をインストールしているコンピューターの環境のこと。 35 FKEY 分離環境, FKEY OS SConnect ゲスト OS FKEY SConnect で実現される分離環境のこと。 36 FSV100 タイプ本製品タイプの 1 つで、Windows にインストールする分離ソフトウェア。

1-5．制限事項

本製品の制限事項を表 1-5 に示します。表 1-5 制限事項項目制限事項同時起動数本製品は 1 台の PC で同時に複数の起動はできません。 BIOS/UEFI 設定本製品を使用する PC では BIOS/UEFI で以下の設定が必要です。・Intel Virtualization Technology (Intel VT)が有効である必要があります。

・Intel Trusted Execution Technology(Intel TXT)が有効の場合動作しない場合があります。 BIOS/UEFI の設定については PC の製造元に確認してください。 USB デバイス使用可能な USB デバイスはマウス、キーボード、ネットワークアダプターです。音声出力音声出力には対応しておりません。スリープホスト OS でスリープを行うと復帰後に本製品は自動的に終了します。休止状態ホスト OS で休止状態に移行すると復帰後に本製品は自動的に終了します。保存 Client Hyper-V の「保存」に対応していません。「保存」を行うと本製品は自動的に終了します。一時停止 Client Hyper-V の「一時停止」に対応していません。「一時停止」を行うと本製品は自動的に終了します。チェックポイント本製品は Hyper-V のチェックポイントの作成に対応していません。 Ctrl + Alt + Delete の送信

本製品で Ctrl + Alt + Delete キーの送信を行う場合は Ctrl + Alt + End のキー操作をしてください。

ネットワーク回線の動的変更 FKEY SConnect で使用するネットワーク回線を固定できません。ホスト OS 上に利用可能なネットワーク回線が複数存在する場合、FKEY SConnect はホスト OS が実際使用している回線にインターネット接続の共有機能を割当てて利用します。また、FKEY SConnect を起動中にホスト OS が使用している回線が変更された場合、変更後の回線にインターネット接続の共有機能を割当し直します。インターネット接続共有(ICS) インターネット接続の共有機能を FKEY SConnect 以外に割当てられません。 FKEY SConnect で使用している仮想ネットワークアダプター以外にインターネット接続共有の割り当てを行っている場合、FKEY SConnect の起動時に FKEY SConnect の仮想ネットワークアダプターに設定し直します。 Hyper-V の外部、または内部スイッチ独自に作成した Hyper-V の外部、または内部スイッチを使用できません。独自に Hyper-V のスイッチ (外部スイッチ、内部スイッチ)を作成し、それに対応する仮想ネットワークアダプターを FKEY SConnect に割り当てていた場合、FKEY SConnect の起動時に FKEY SConnect の仮想ネットワークアダプターに設定し直します。

(13)

1．ご利用になる前にスト、アプリ、その他の項目のサイズを変更するの動作ト、アプリ、その他のサイズを変更する」の動作をサポートしません。 Shift + CapsLock キーによる CapsLock キーのオン・オフ

本製品の RDP 接続および本製品の VMware Horizon 接続(RDP プロトコル使用時)では、Shift + CapsLock キーによる CapsLock キーのオン・オフの切り替えができません。 RDP 接続の色数、エクスペリエンス本製品の RDP 接続および本製品の VMware Horizon 接続(RDP プロトコル使用時)では、サーバーの制約により、色数およびエクスペリエンスが指定した通りに設定されない場合があります。 RDP 接続のキー入力の制限 RDP 接続中、本製品のキーボードショートカットとして定義されているキーの組み合わせを Windows デスクトップに入力することはできません。キーボードショートカットについては、「3-5．(4)キーボードショートカット」(P.21)を参照してください。 ICA 接続のキー入力の制限 ICA 接続中、本製品のキーボードショートカットとして定義されているキーの組み合わせのうち、ファンクションキーを含むものは Windows デスクトップに入力することはできません。キーボードショートカットについては、「3-5．(4)キーボードショートカット」(P.21)を参照してください。 ICA 接続で Windows 10 に接続したときの画面解像度 ICA 接続で Windows 10 に接続した場合、接続先の画面解像度をローカルのウィンドウサイズに合わせて自由に可変することができないことがあります。 SConnect 専用モードの管理パスワードの運用 SConnect 専用モードを利用するためには、管理者パスワードを設定する必要があります。管理者パスワードは紛失されることがないよう注意して運用してください。管理者パスワードを紛失してしまうと、 SConnect 専用モードを無効化することができなくなり、Windows の修正等の対応が必要となります。 SConnect 専用モード時の他製品の常駐アプリの利用

SConnect 専用モード時において、FKEY 分離環境と常駐する Windows 標準以外のアプリケーションとの併用は動作保証外となります。(※Windows Defender 以外のウイルス対策ソフト等を含む。)

Web ブラウザーの機能制限

Web ブラウザーではいくつかの機能が制限されています。詳細は「4-5．Web ブラウザー動作モード」(P.24) を参照してください。

(14)

2．本製品を利用するための準備

2-1．対応機器について

ご利用の PC またはその周辺機器がクライアントアプリケーションの要件を満たしていることを確認します。クライアントアプリケーションの要件は「16．対応機器一覧」(P.121)を参照してください。

2-2．設定の用意

本製品の設定には、次の 2 種類のファイル形態があります。双方とも拡張子は「zip.enc」です。  FKEY VPN 設定  設定情報ファイル

FKEY VPN 設定は、FKEY セキュアパッケージを購入したお客様に配布されるファイルです。FKEY VPN 設定を利用することで簡単に VPN を導入できます。一方、設定情報ファイルは、管理者ツールを使って作成したファイルです。管理者ツールを使うと、より詳細な設定を行うことができます。設定情報ファイルの作成方法については「操作マニュアル<管理者ツール編 >」を参照してください。なお、管理者ツールの利用にはオプション購入が必要です。本製品をセキュア・ブラウザとして使用する場合、これらのファイルは必須ではありませんが、セキュア・デスクトップとして使用する場合、どちらかのファイルが必須となります。それぞれ必要となるファイルを用意してください。また、設定情報ファイルは暗号化された状態で作成されるため、復号化にパスフレーズが必要となります。設定情報ファイルの場合は、管理者ツールで指定したパスフレーズも用意してください。

2-3． FKEY VPN BOX の設置

FKEY VPN BOX は、FKEY セキュアパッケージを購入したお客様に配送される VPN 機器です。FKEY VPN BOX をお客様の LAN に設置すると、本製品からお客様 LAN へのリモートアクセス VPN 環境が整います。

FKEY VPN を利用してリモートアクセス VPN を実現したい場合は、管理者に FKEY VPN BOX がお客様の LAN に設置済みであることを確認してください。

2-4． Microsoft Client Hyper-V の機能の有効化

FKEY SConnect をインストールするには、事前に Client Hyper-V が有効化されている必要があります。 Client Hyper-V を有効化するには、下記の手順で操作を行ってください。 Windows に管理者権限のあるユーザーでログインします。 1）コントロールパネルを開いてください。 2）コントロールパネルから「プログラム」⇒「プログラムと機能」⇒「Windows の機能の有効化または無効化」 3）の順にクリックすると図 2-1 に示す画面が表示されます。

(15)

2．本製品を利用するための準備図 2-1 「Windows の機能の有効化または無効化」画面「Hyper-V」のチェックボックスにチェックを入れて「OK」ボタンをクリックします。 4）「必要な変更が完了しました。」が表示されたら「今すぐ再起動」を選択し PC を再起動してください。 5）

2-5． FKEY SConnect のインストール

下記の手順で操作を行ってください。本製品のダウンロードサイトからダウンロードした本製品のインストーラーファイル 1）「setup-FKEY-SConnect-xx.msi」（xx はバージョン等を示す符号です。）を実行します。（FKEY SConnect インストールには、PC の管理者権限が必要です。)  本製品をインストールするためには、事前に Hyper-V 機能が有効化されている必要があります。詳しくは「2-4．Microsoft Client Hyper-V の機能の有効化」(P.8)を参照してください。

 FKEY PC をご利用の場合は、既に本製品がインストールされていますので、本手順は不要です。なお、 FKEY PC の設定は次の通りとなっています。  起動アプリの実行時に製品を更新する: 有効  メモリ: 1024MB  SConnect を常駐する: 無効  SConnect 専用モード: すべて無効  解像度: WXGA (1366x768)

(16)

2．本製品を利用するための準備図 2-2 に示す「FKEY SConnect のセットアップウィザード」画面が表示されます。「次へ」ボタンをクリック 2）します。図 2-2 FKEY SConnect のセットアップウィザード  サンプル画面上のバージョン番号は一例として記載されています。 実際に表示されるバージョンとは異なる場合があります。以降のサンプル画面でも同様です。図 2-3 に示す「使用許諾契約書」画面が表示されます。同意する場合は、「使用許諾契約書に同意しま 3）す(A)」のチェックボックスにチェックを入れて「次へ」ボタンをクリックします。  インストーラーファイルは本製品のダウンロードサイトに表示された「setup-FKEY-SConnect-xx.msi」（xx はバージョン番号を示す符号です。）をファイル名として保存してください。通常はこの名称で保存されますがまれに保存されたインストーラーファイル名が変わる場合があります。その場合はインストール処理や今後のアップデート処理に問題が発生します。  インストーラーファイルは大切に保管してください。製品のメンテナンス処理「12-3．メンテナンス」(P74) を行うために必要になります。インストーラーを削除してしまった場合はメンテナンスの削除以外正しく機能しなくなります。  本製品が既にインストールされていて新しいバージョンのものをインストールしたい場合は、先に既にインストールされている本製品を削除する必要があります。削除の手順については、「12-3-2．削除」 (P.78)を参照してください。

(17)

2．本製品を利用するための準備図 2-3 使用許諾契約書図 2-4 に示す「製品の設定」画面が表示されます。表 2-1 に各設定項目の説明を示します。設定を行 4）い、「次へ」ボタンをクリックします。使用許諾契約の全ての条項に同意頂けない場合、本製品を使用することはできません。

(18)

2．本製品を利用するための準備表 2-1 製品の設定項目 No. 項目説明 1 起動時に製品の更新を確認する有効化すると、起動アプリを実行したときに、本製品のアップデータの公開が確認された場合は、製品アップデートを実行できます。製品アップデートの詳細については、「14．製品アップデート」(P.87)を参照してください。 2 メモリ FKEY 分離環境に割り当てるメモリ量を指定することができます。 3 SConnect を常駐する有効化すると、FKEY 分離環境が常駐化し、起動時間を短縮することができます。 4 SConnect 専用モードを利用する（Windows OS の機能を制限する）有効化すると、Windows OS の機能を制限しながら FKEY 分離環境を利用できます。本製品がインストールされた PC をシンクライアント専用端末として利用したいに使用します。また、機能を有効化する際には、管理者パスワードを設定する必要があります。詳細については、「13．SConnect 専用モード」(P.82)を参照してください。 5 Windows OS の機能更新プログラムを延長させる有効化すると、Winows OS の機能更新プログラムの適用を延長させます。また、機能を有効化する際には、管理者パスワードを設定する必要があります。なお、Windows8.1 ではこの選択肢は表示されません。詳細については、「13-2．設定の詳細」(P.82)を参照してください。図 2-5 に示す「インストール準備完了」画面が表示されます。「インストール」ボタンをクリックして、イン 5）ストールを開始します。なお、インストール完了時には PC の再起動を求められます。図 2-5 インストール準備完了インストールが完了すると、表 2-2 に示すアイコンが追加されます。アイコンの表示方法を下記に示し 6）ます。 Windows8.1 の場合：スタート →

○

↓ → FKEY SConnect 1.0 Windows10 の場合：スタート → FKEY SConnect 1.0

(19)

2．本製品を利用するための準備表 2-2 アイコンの説明アイコン説明起動アプリ FKEY 分離環境を実行します。詳細は「3．起動について」(P.16)を参照してください。設定・メンテナンス起動アプリの設定変更、メンテナンス(修復、削除)を実行します。設定情報ファイル書き込みツール本製品の設定情報を FKEY SConnect が提供する分離環境に書き込みます。詳細は「2-6．設定の書き込み」(P.13)を参照してください。また、SConnect 専用モードを有効にした場合は、再度 Windows をサインインすると、機能が反映されます。SConnect 専用モード時は、専用スタートメニューを使って本製品や Windows OS を操作します。専用スタートメニューの詳細は、「13-4-1．専用スタートメニュー」(P.84)を参照してください。

2-6．設定の書き込み

「2-2．設定の用意」(P.8)で用意した設定を FKEY 分離環境に書き込みます。下記の手順で操作を行ってください。以下の手順で図 2-6 に示す「設定情報ファイル書き込みツール」を実行します。(設定情報ファイル書き 1）込みツールの実行には、PC の管理者権限が必要です。) Windows8.1 の場合：スタート →

○

↓ → FKEY SConnect 1.0 Windows10 の場合：スタート → FKEY SConnect 1.0 図 2-6 設定情報ファイル書き込みツール図 2-7 に示す「設定情報ファイル書き込みツール」画面が表示されます。「実行」ボタンをクリックしま 2）す。

(20)

2．本製品を利用するための準備図 2-8 に示す「設定情報ファイルの選択」画面が表示されます。FKEY VPN 設定、あるいは管理者ツー 3）ルで作成した設定情報ファイルを選択して、「開く」ボタンをクリックします。図 2-8 設定情報ファイルの選択なお、すでに設定が書き込まれている場合は図 2-9 示す「設定情報ファイル書き込み確認」画面が表示されます。設定を上書きする場合は「OK」ボタンをクリックしてください。図 2-9 設定情報ファイル書き込み確認設定の書き込みに成功すると、図 2-10 に示す「設定情報ファイル書き込み完了」画面が表示されます。 4）「終了」ボタンをクリックして設定の書き込みを終了します。図 2-10 設定情報ファイル書き込み完了

(21)

2．本製品を利用するための準備

2-7．ライセンスキーの用意

起動アプリの初回実行時にライセンスキーの入力が求められます。初回実行時には、本製品のライセンスキーを用意してください。また、ライセンスキーはサポート等で必要となることがありますので、本製品に登録した後も大切に保管してください。ライセンスキーの登録手順については、「3-1．FKEY 分離環境の起動手順」(P.16)、および「10．ライセンス」 (P. 66)を参照してください。  FKEY VPN 設定を書き込むと、以下の設定情報が自動的に作成されます。  マニュアル接続として「ネットワーク接続」「FKEY VPN 接続」「RDP 接続」「Web ブラウザー接続」  簡単接続として上記マニュアル接続の組合せが一通り  1 つの FKEY VPN 設定を複数の本製品で使い回して使用することはできません。1 つの FKEY VPN 設定で同時に接続できる VPN 数は 1 つまでなので、使い回すと安定して使用することができません。  FKEY VPN 設定を書き込んだときに作成されるマニュアル接続、簡単接定の名称は変更できません。

(22)

3．起動について

3-1． FKEY 分離環境の起動手順

本節では FKEY 分離環境を起動するための操作手順を説明します。下記の手順で操作を行ってください。 SConnect 専用モードが無効である場合は、以下の手順で図 3-1 に示す「起動アプリ」を実行します。 1） (起動アプリの実行には PC の管理者権限が必要です。) Windows8.1 の場合：スタート →

○

↓ → FKEY SConnect 1.0 → 起動アプリ Windows10 の場合：スタート → FKEY SConnect 1.0 → 起動アプリ図 3-1 起動アプリ SConnect 専用モードが有効である場合は、Windows のサインイン時に自動的に「起動アプリ」が実行されます。あるいは、専用スタートメニューの「FKEY を使う」を選択すると、「起動アプリ」が実行されます。図 3-2 専用スタートメニューからの起動 SConnect 専用モードについては、「13．SConnect 専用モード」(P.82)を参照してください。本製品の更新ができる場合は、図 3-3 に示す「製品更新のお知らせ」画面が表示されます。 2）「はい」ボタンをクリックすると、FKEY 分離環境の起動を中断して製品アップデートを開始します。製品アップデートの詳細については、「14．製品アップデート」(P.87)を参照してください。「いいえ」ボタンをクリックすると、FKEY 分離環境の起動を継続します。本製品の更新ができない場合は、「製品更新のお知らせ」画面は表示されません。図 3-3 製品更新のお知らせしばらくすると FKEY 分離環境が起動します。 3）

(23)

3-2．ログインの手順

本節では FKEY 分離環境を起動してからログインするまでの手順を説明します。

3-2-1． FKEY VPN 設定を書き込んだ場合

FKEY VPN 設定を書き込んだ場合、初回起動時と 2 回目以降で動作に違いがあります。

(1) 初回起動時

下記の手順で操作を行ってください。図 3-4 に示す「パスフレーズ設定」画面が表示されます。パスフレーズを入力し、「OK」ボタンをクリック 1）します。ここで指定するパスフレーズは次回起動のログインで使用するので、大切に保管してください。また、パスフレーズは 4～40 文字の半角英数字で構成してください。図 3-4 パスフレーズ設定図 3-5 に示す「ログインオプション」画面が表示されます。プルダウンリストからログインオプションを指 2）定し、「OK」ボタンをクリックします。ログインオプションについては「3-3．ログインオプション」(P.18)を参照してください。図 3-5 ログインオプション

(2) 2 回目以降の起動時

「起動アプリ」を実行してから FKEY 分離環境が起動するまで時間がかかる場合があります。

(24)

3．起動について図 3-6 に示す「ログイン」画面が表示されます。パスフレーズを入力して、「OK」ボタンをクリックします。 1）また、ログインオプションを変更する場合は、プルダウンリストからログインオプションを指定します。図 3-6 ログイン

3-2-3．設定の書き込みを行っていない場合

設定の書込みを行っていない場合は、「ログイン」画面は表示されず、またログインオプションは「ブラウザーモード」となります。「ブラウザーモード」の詳細は、「4．ブラウザーモード」(P.22)を参照してください。

3-3．ログインオプション

ログインオプションとは、本製品の使い方を示す設定のことです。ログイン時に指定します。ログインオプションには次のものがあります。表 3-1 ログインオプションの説明 ログインオプション 説明ブラウザーモード「ブラウザーモード」は、本製品をセキュア・ブラウザとして使用することだけが目的である場合に使用します。「ブラウザーモード」を使うと、Web ブラウザーを使用することだけに特化し、それ以外の操作はできる限り省かれます。「ブラウザーモード」の詳細は、「4．ブラウザーモード」(P.22)を参照してください。ワンクリック接続「ワンクリック接続」は、本製品をセキュア・デスクトップとして使用すること、あるいは特定の Web サイトへアクセスすることだけが目的である場合に使用します。「ワンクリック接続」を使  パスフレーズは入力すると●印で隠されます。また、パスフレーズはアルファベット大文字と小文字が区別されるので注意してください。キーボードの「CAPS LOCK」機能が有効になっている場合、アルファベットの大文字と小文字の入力が逆転するので注意が必要です。入力を確認するためには「入力中のパスフレーズを表示する」チェックボックスをオンにしてください。  ログイン画面でパスフレーズが不明の場合は、「シャットダウン」ボタンをクリックして終了させてください。  パスフレーズを 10 回誤ると、設定情報ファイル(FKEY VPN 設定)、拡張設定及びライセンスキーが削除され、インストール直後の状態に戻ります。インストール直後の状態だと、設定情報ファイルが書き込まれていないので、次回起動以降はログインオプション「ブラウザーモード」で起動するようになります。誤ってインストール直後に戻してしまった場合は、設定情報ファイル書き込みツールにて設定を書き直してください。  アンインストール時に製品ライセンス情報および設定情報ファイルを残す設定を行っていた場合、再インストール後の初回起動時のログオン後、強制的に FKEY 分離環境が中断されて製品アップデートが開始されることがあります。これはインストール直後 FKEY SConnect を最新の状態でお使い頂くための動作です。製品アップデートが完了した後に製品をお使いください。インストールした製品が最新である場合は、 FKEY 分離環境は中断されず、そのままお使い頂けます。

(25)

3．起動についてうと、Windows デスクトップ、あるいは特定の Web サイトへアクセスすることだけに特化し、それ以外の操作はできる限り省かれます。ただし、管理者ツールにて簡単接続設定のデフォルト指定を行っていない場合は、「ワンクリック接続」を指定しても「通常モード」になります。「ワンクリック接続」の詳細は、「5．ワンクリック接続」(P.26)を参照してください。通常モード「通常モード」は、すべての設定情報の中から接続設定を選択したり、本製品のシステム設定を行ったりする場合に使用します。「通常モード」の詳細は、「6．通常モード」(P.28)を参照してください。

3-4．ライセンスアクティベーションについて

ログイン後、ライセンスアクティベートが実施されていない場合は、ライセンスアクティベートを行うために図 3-7 に示す「ライセンス管理」画面が表示されます。ライセンスの詳細については「10．ライセンス」(P.66) を参照してください。図 3-7 ライセンス管理ライセンスアクティベートの手順については「10-3．ライセンスアクティベート」(P.67)を参照してください。「ワンクリック接続」と「通常モード」を選択するためには、FKEY VPN 設定あるいは設定情報ファイルが事前に書き込まれている必要があります。設定情報ファイルが書き込まれていない場合は、ログイン画面は表示されず、強制的に「ブラウザーモード」となります。設定を書き込む方法は、「2-6．設定の書き込み」(P.13)を参照してください。  初回起動時のライセンスアクティベート後、製品アップデートができる場合は、本製品を最新状態にするために、強制的に FKEY 分離環境の起動が中断されて製品アップデートが開始されます。その場合は、製品アップデートが完了した後に本手順を再度実行してください。製品アップデートの詳細については、「14．製品アップデート」(P.87)を参照してください。  「アクティベート」ボタンをクリックすると、当社ライセンスサーバーに接続しライセンスをアクティベートします。そのため、ホスト OS 側にてネットワーク接続を確立させる必要があります。

(26)

3-5．起動後の操作について

FKEY SConnect 起動後は、FKEY SConnect の中のデスクトップ画面上で目的の操作を行うことになります。起動後に表示される画面は、ログインオプションによって異なります。この章では、共通の操作について説明します。

(1) 画面の移動

タイトルバーをドラッグして画面をデスクトップ上で移動させることができます。複数の Web ブラウザー画面を表示した場合、画面の前後関係により後ろの画面が見えなくなる場合がありますが、後ろに隠れた画面を前面に表示することができます。

(2) 画面の切り替え

キーボードで「Alt」+「Tab」を押して画面を切り替えることができます。画面は「Alt」+「Tab」を押すたびに順次前面に表示されます。また、マウスで右クリックすると、コンテキストメニューが表示され、前面に表示したい画面を選択することができます。なお、「シャットダウンダイアログ」のように必ず最前面に表示される画面が表示されている場合は、その画面より前面に表示することはできません。この操作が必要となるケースとして、RDP 接続において、接続処理中にランチャー画面を操作するとランチャー画面が前面に表示され続けることがあります。その場合は、[Alt]+[Tab]キーを使って画面の切り替えを行うことにより、ランチャー画面を隠すことができます。

(3) タイトルバーの操作ボタン

Web ブラウザー画面など一部の画面では図 3-8 のようにタイトルバーに操作ボタンが表示されます。また、操作ボタンについて表 3-2 で説明します。図 3-8 タイトルバーに表示される操作ボタン表 3-2 タイトルバーの操作ボタン説明 No. 名称 機能説明 ① シェード化クリックすると図 3-9 に示すようにタイトルバーのみの表示になります。再度クリックすると元に戻ります。 ② 最小化クリックすると最小化されます。最小化されると画面からは消えたように見えますが、キーボードで「Alt」+「Tab」を押すと再表示されます。 ③ 最大化クリックすると最大化されます。再度クリックすると元に戻ります。 ④ 閉じるクリックすると画面を閉じます。 ② ③ ④ ①

(27)

3．起動について図 3-9 シェード化された状態の表示例 (壁紙は表示のものと異なる場合があります。)

(4) キーボードショートカット

キーボードで特定のキーの組み合わせを入力すると、その入力に対応した機能が実行されます。この機能をキーボードショートカットと言います。キーボードショートカットを使うと、機能を手早く実行することができて便利です。本製品に実装されているキーボードショートカットを表 3-3 に示します。表 3-3 キーボードショートカット一覧 No. キーの組み合わせ 機能 1 Alt + Tab アクティブウィンドウを切り替える。 2 Ctrl + Alt + P 「終了ダイアログ」(図 11-1 )を表示する。詳細は「11-2．終了の操作手順」(P.71)を参照してください。 3 Ctrl + Alt + R RDP 接続を切断する。 4 Ctrl + Alt + BackSpace 「終了ダイアログ」(図 11-1)を表示する。詳細は「11-2．終了の操作手順」(P.71)を参照してください。 5 Ctrl + F10 ランチャーを中央表示します。シェード化された画面

(28)

4．ブラウザーモード

「ブラウザーモード」は、本製品をセキュア・ブラウザとして使用することだけが目的の場合に使用します。「ブラウザーモード」を使うと、インターフェイスが限定され、目的以外の操作は省かれます。

4-1．ブラウザーモードの条件

「ブラウザーモード」の使用に条件は特にありません。ただし、設定情報ファイルの書き込みの有無により、次のように動作に違いがあります。  設定情報ファイルが書き込まれていない場合は、「ログイン」画面が表示されずに「ブラウザーモード」が実行されます。  設定情報ファイルが書き込まれている場合は、「ログイン」画面で「ログインオプション」として「ブラウザーモード」を選択する必要があります。

4-2．操作方法

本節では、「ブラウザーモード」の操作方法を説明します。 FKEY 分離環境を起動し、「ログインオプション」として「ブラウザーモード」を指定してログインします。 1） FKEY 分離環境の起動については、「3-1．FKEY 分離環境の起動手順」(P.16)を参照してください。ログインオプションの詳細については、「3-3．ログインオプション」(P.18)を参照してください。「接続ステータス画面」が表示されます。ここで、すべての接続が完了するまで、しばらく待ちます。 2）なお、ここで「キャンセル」ボタンをクリックすると、接続をキャンセルして「終了ダイアログ」が表示されます。図 4-1 接続ステータス画面

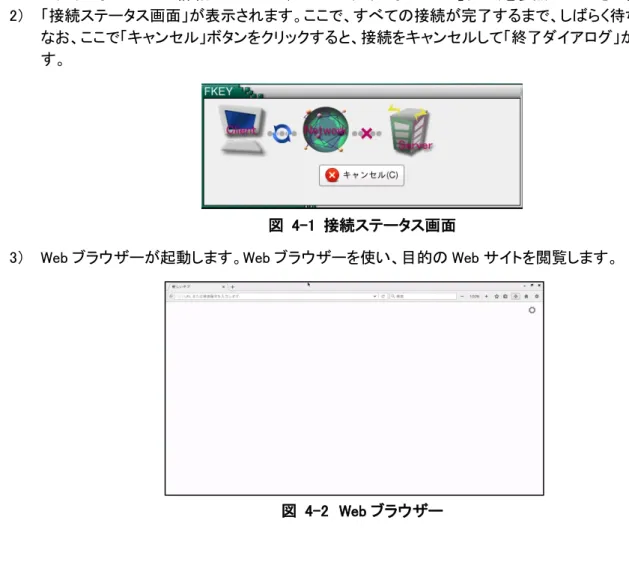

Web ブラウザーが起動します。Web ブラウザーを使い、目的の Web サイトを閲覧します。 3）

(29)

4．ブラウザーモード図 4-3 全画面表示ボタン

4-3．終了方法

本節では、「ブラウザーモード」の終了方法を説明します。表示されている Web ブラウザーの右上にあるクローズボタンをクリックし、Web ブラウザーを閉じます。 1）図 4-4 Web ブラウザーのクローズボタン (全画面表示時) 図 4-5 Web ブラウザーのクローズボタン (ウィンドウ表示時) しばらくすると、「終了ダイアログ」が表示されます。「拡張設定」を保存するかどうかを指定し、「終了」ボ 2）タンをクリックします。「終了ダイアログ」の詳細については、「11-2．終了の操作手順」(P.71)を参照して  Web ブラウザーの右上の右から３つ目には最小化ボタンがあります。最小化ボタンをクリックすると、Web ブラウザーは隠れた状態になります。この状態になったら、「Alt + Tab」キーを何回か押して一番上に表示したいウィンドウを選んでください。  全画面表示時、Web ブラウザーの右上にクローズボタンが表示されないことがあります。その場合は、全画面表示を解除してウィンドウ表示にしてください。 Web ブラウザーは最初全画面表示(フルスクリーン)で表示されます。全画面表示を解除したい場合は、図 4-3 に示すボタンをクリックするか、F11 キーを押してください。

(30)

4．ブラウザーモード FKEY 分離環境での操作内容は環境を終了するとすべてなくなり、次回の起動時には新たな FKEY 分離環境となります。ただし、Web ブラウザーの操作内容は拡張設定として保存して、次回もブックマークやページ閲覧履歴を使用することが可能です。拡張設定の詳細は、「11-1．拡張設定」(P.71)を参照してください。

4-5． Web ブラウザー動作モード

本製品の Web ブラウザーは、管理者ツール設定することによって、「閲覧専用モード」「無害化保存モード」「ローカル保存モード」の 3 種類の動作モードの切り替えが可能です。(FKEY VPN 設定を書き込んだ場合は「閲覧専用モード」となります。変更したい場合は管理者ツールを使用してください。) Web ブラウザ動作モードごとの機能一覧を表 4-1 に示します。表 4-1 Web ブラウザ動作モードごとの機能一覧機能 閲覧専用 モード 無害化保存 モード ローカル保存 モード PDF ファイルの閲覧〇対応〇対応〇対応 Web サイトの拡大・縮小表示〇対応〇対応〇対応タブの利用〇対応〇対応〇対応ブックマークの設定・使用〇対応〇対応〇対応ファイルのダウンロードおよび保存〇対応〇対応〇対応保存したファイルを開く (ブラウザが対応したファイルタイプのみ) 〇対応〇対応〇対応ファイルのアップロード ×禁止〇対応〇対応設定の変更 △一部対応 △一部対応 △一部対応検索エンジンの設定・使用〇対応〇対応〇対応全画面表示・ウィンドウ表示の切り替え〇対応〇対応〇対応日本語入力〇対応〇対応〇対応管理者によるアドオンの追加〇対応〇対応〇対応ユーザーによるアドオンの追加 ×禁止〇対応〇対応 Web サイトのページソースの表示 ×禁止〇対応〇対応 Web サイトの印刷 ×禁止〇対応〇対応メニュー・ツールバーのカスタマイズ ×禁止〇対応〇対応 Web ブラウザーのバージョンの更新 ※ ×禁止 ×禁止 ×禁止 Web ブラウザーのヘルプの表示 ×禁止 ×禁止 ×禁止ファイルブラウザーとしての利用 ×禁止 ×禁止 ×禁止ブラウザ内蔵パスワードマネージャーの利用 ×禁止 ×禁止 ×禁止 ※ 本製品の更新に合わせて Web ブラウザーのバージョンも更新されます。

(1) 閲覧専用モード

閲覧専用モードは、ファイルのアップロードや印刷を禁止しているので Web の閲覧のみの作業に適しています。閲覧専用モードではツールバーの色がグレーで表示されます。

(2) 無害化保存モード

無害化保存モードの Web ブラウザーはほぼ制限がなく、通常の Web ブラウザーでできる作業を行えます。ファイル無害化システムとして VOTIRO Secure Data Sanitization File Connector に対応しています。本機能を使用するには VOTIRO Secure Data Sanitization File Connector の導入が必要です。

(31)

4．ブラウザーモード

(3) ローカル保存モード

ローカル保存モードの Web ブラウザーはほぼ制限がなく、通常の Web ブラウザーでできる作業を行えます。インターネット上のファイルを FKEY OS に一時的に保存したり、FKEY OS に保存したファイルをインターネットにアップロードしたりすることが可能です。ローカル保存モードではツールバーの色が黄色で表示されます。  Web ブラウザーのブックマーク、履歴やクッキー等は、無害化保存モードとローカル保存モードでは共有されますが、閲覧専用モードと他のモードの間で共有されません。

(32)

5．ワンクリック接続

「ワンクリック接続」は、本製品をセキュア・デスクトップとして使用すること、あるいは特定の Web サイトへアクセスすることだけが目的の場合に使用します。「ワンクリック接続」を使うと、インターフェイスが限定され、目的以外の操作は省かれます。

5-1．ワンクリック接続の条件

「ワンクリック接続」は、「デフォルト指定」された簡単接続設定を使用して接続を行います。 FKEY VPN 設定が書き込まれている場合は、「ネットワーク接続」「FKEY VPN 接続」「RDP 接続」をセットにした簡単接続設定が「デフォルト指定」されるので、「ワンクリック接続」をすぐに使用できます。管理者ツールで作成した設定情報ファイルが書き込まれている場合は、次の条件がすべて満たされたときに使用できます。  管理者ツールで簡単接続が設定されていること。  管理者ツールで簡単接続設定の「デフォルト指定」が設定されていること。

5-2．操作方法

本節では、「ワンクリック接続」の操作方法を説明します。 FKEY 分離環境を起動し、ログインオプションとして「ワンクリック接続」を指定してログインしてください。 1） FKEY 分離環境の起動については、「3-1．FKEY 分離環境の起動手順」(P.16)を参照してください。ログインオプションの詳細については、「3-3．ログインオプション」(P.18)を参照してください。図 5-1 に示す「接続ステータス」画面が表示されます。 2）ここで表示されるステータスは、それぞれ「ネットワーク接続」「VPN 接続」「サーバー接続」を表しています。設定によっては、それぞれの接続に対して操作が必要になるケースがあります。それぞれの接続方法の詳細は、「8．マニュアル接続」(P.34)の各節に書かれている接続方法を参照してください。なお、ここで「キャンセル」ボタンをクリックすると、接続をキャンセルして「終了ダイアログ」が表示されます。図 5-1 接続ステータスすべての接続操作が完了すると、Windows デスクトップ、あるいは Web ブラウザーが起動します。 3） (何が起動するかは、デフォルト指定されている簡単接続設定により異なります。) Windows デスクトップ、あるいは Web ブラウザーを操作し、目的の操作を行います。「ワンクリック接続」では、接続中にエラーが発生して接続に失敗したとしても、エラーメッセージは表示されません。エラーの内容を確認したい場合は、「通常モード」で起動し、同じ接続設定で接続を行い、エラーメッセージを確認します。管理者ツールで簡単接続が設定されていない、あるいは簡単接続設定の「デフォルト指定」がされていない場合であった場合、ログイン時にログインオプションとして「ワンクリック接続」を指定したとしても、強制的に「通常モード」になります。

(33)

5．ワンクリック接続図 5-2 Windows のログイン画面（例）

5-3．終了方法

本節では、「ワンクリック接続」の終了方法を説明します。 Windows デスクトップから切断、あるいはサインアウト(ログオフ)します。また、Web ブラウザーやサー 1）

バーへ接続するためのアプリケーション(Citrix Receiver for Linux, VMware Horizon Client 等)が表示されている場合は、右上のクローズボタンをクリックして画面を閉じます。詳細な切断方法は、設定されている「サーバー接続設定」によって異なります。それぞれの切断方法の 2）詳細は、「8．マニュアル接続」(P.34)の各節に書かれている切断方法を参照してください。しばらくすると、「終了ダイアログ」が表示されます。「拡張設定」を保存するかどうかを指定し、「終了」ボ 3）タンをクリックします。「終了ダイアログ」の詳細については、「11-2．終了の操作手順」(P.71)を参照してください。

(34)

6．通常モード

「通常モード」は、すべての設定情報の中から接続設定を選択したり、本製品のシステム設定を行ったりする場合に使用します。「通常モード」を実行すると、「ランチャー」というアプリケーションが起動します。FKEY 分離環境上でできるすべての操作は「ランチャー」から行います。

6-1．通常モードの条件

「通常モード」を使用するためには、管理者ツールで作成した設定情報ファイルが書き込まれている必要があります。

6-2．ランチャー

起動が完了すると図 6-1 に示す「ランチャー」画面が表示されます。「ランチャー」画面は本製品を操作する上で主となる画面です。「ランチャー」画面の構成を表 6-1 で説明します。図 6-1 ランチャー表 6-1 ランチャーの構成説明 No. 項目名称説明 1 タイトルバータイトルバーをドラッグすることによりランチャー画面を移動させることができます。また、ランチャー画面と同様にこの操作ですべての画面の移動ができます。 2 バナー画像バナー画像が表示されます。 3 ステータスアイコン「6-3．ステータスアイコン」(P.29)を参照してください。 4 コントロール本製品が持っている機能の「メニュー選択タブ」と選択した機能に対応した「メニュー表示」の構成になっています。機能は、「簡単接続」「マニュアル接続」「システム」「バージョン」の 4 種類のタブから利用したいものを選択することにより、目的のタブ画面を表示します。各機能の詳細は下記の節、項を参照してください。・「簡単接続」：「7．簡単接続」(P.32) ・「マニュアル接続」：「8．マニュアル接続」(P.34) ステータスアイコンコントロールフッターバナー画像タイトルバー

(35)

6．通常モード・「システム」：「9．システムツール」(P.60) ・「バージョン」：「6-6．バージョンの表示」(P.31) 5 フッター現状、ここには何も表示されません。

6-3．ステータスアイコン

図 6-2 に示す「ステータスアイコン」は、ネットワーク接続、VPN 接続、サーバー接続の各段階の接続状態をアニメーション画像によって示しています。接続状態によって、①～③の赤い線で囲まれた部分が変化します。①～③の領域が示す接続状態を表 6-2 に示します。また、アニメーション画像が示す接続状態を表 6-3 に示します。 VPN を利用しない場合は VPN の絵は表示されません。図 6-2 ステータスアイコン表 6-2 ステータスアイコンが示す状態 No. 項目名称項目説明 ① ネットワーククライアントのネットワーク接続状態 ② VPN VPN 接続状態 ③ サーバーサーバー接続状態表 6-3 アニメーション画像が示す接続状態アニメーション状態説明接続していない状態接続操作または接続処理を行っている状態接続している状態

6-4．標準ダイアログ

本製品を使用するとき、各機能の処理過程でダイアログを表示してユーザーに操作を促します。標準のダイアログの構成を図 6-3 に示し、表示内容を表 6-4 で説明します。 ① ② ③

(36)

6．通常モード図 6-3 標準ダイアログ表 6-4 標準ダイアログ構成説明箇所説明タイトルバータイトルバーは画面の名称が表示されるほか、これをドラッグすることにより画面を移動させることができます。メッセージ領域ユーザーへのメッセージを表示する領域ボタン画面の指示を肯定または否定する旨のボタン

6-5．エラーメッセージダイアログ

ランチャーの実行中にトラブルが発生した場合、エラーメッセージとともに解決するためのヒントとなるエラーコードおよびエラー理由が表示されます。エラーメッセージダイアログの構成を図 6-4 に示し、表示内容を表 6-5 で説明します。図 6-4 エラー表示のダイアログ表 6-5 エラーメッセージダイアログ構成説明箇所説明タイトルバータイトルバーをドラッグすることにより画面を移動させることができます。エラーメッセージ領域ユーザーへのエラーメッセージを表示する領域。エラー詳細表示領域エラーの詳細内容を表示する領域。表示された「エラーコード」と「エラー理由」が解決するためのヒントになります。詳しくは「15．トラブルシューティング」(P.90)を参照してください。また、エラーコードはトラブルシューティングで目安になることがあります。表示されたエラーコードを控えておくことで解決が容易になります。

メッセージ領域

ボタン

エラー詳細表示領域

エラーメッセージ領域

(37)

6．通常モード

6-6．バージョンの表示

FKEY OS のバージョンおよび設定情報ファイルの作成情報を確認することができます。「バージョン」タブをクリックすると図 6-5 に示す画面が表示されます。図 6-5 「バージョンおよび設定情報表示」画面なお、FKEY OS のバージョンは、図 3-6「ログイン」画面(P.18)右下にも表示されています。また、VPN ID は PC 紛失時等に FKEY VPN の利用停止に使用します。詳細は「15-7-2．PC を紛失してしまった」(P.118)を参照してください。

(38)

7．簡単接続

7-1．簡単接続とは

簡単接続とは、あらかじめ選択指定されたネットワーク接続、VPN 接続、サーバー接続を自動的に行う接続方式です。ユーザーが接続ボタンを一度クリックしただけで目的のサーバー接続が行われる便利な方式です。ただし、設定条件によっては、一部ログインなどの操作が必要です。それらの詳しい操作手順は「8．マニュアル接続」(P.34)に記述されています。お客様が使用される接続機器の操作手順をご確認ください。

(1) 接続する

ランチャー画面の「簡単接続」タブをクリックすると、図 7-1 に示す画面が表示されます。図 7-1 「簡単接続」画面図 7-1 の「接続名」リストに表示される項目は、本製品に書き込んだ設定により異なります。  FKEY VPN 設定を書き込んだ場合は、「セキュア・デスクトップ」と「セキュア・ブラウザ」が表示されます (図 7-1 がその画面となります)。各設定の詳細は以下の通りです。  セキュア・デスクトップ: FKEY VPN 経由で RDP 接続を実行します。  セキュア・ブラウザ : FKEY VPN 経由で Web ブラウザーを実行します。  設定情報ファイルを書き込んだ場合は、管理者ツールで指定した簡単接続設定が表示されます。簡単接続を行う場合は、下記の手順で画面操作を行ってください。接続する設定を「接続名」リストから選択します。 1）「接続」ボタンをクリックします。接続を開始します。 2）ネットワーク接続、(設定されている場合は)VPN 接続、サーバー接続が自動的に行われていきます。このとき、設定条件によっては、一部ログインなどの操作が必要です。サーバーまで接続に成功すると、図 7-2 に示す Windows のログイン画面が表示されます。（ログインが 3）自動で行われ Windows のログイン画面が表示されずに仮想デスクトップ画面が表示される場合があります。また、Windows のバージョンによってログイン画面は異なります。）

(39)

7．簡単接続図 7-2 Windows のログイン画面（例） Windows のログインに成功すると、図 7-3 に示す「仮想デスクトップ」画面が表示され、利用が可能とな 4）ります。図 7-3 「仮想デスクトップ画面（例）ここでの接続状態の確認方法は前述の「6-3．ステータスアイコン」(P.29)を参照してください。また、管理者の設定や利用する機器によって、サーバーの Windows デスクトップが表示されるまでに接続用の画面が表示され、操作が必要になることがあります。なお、設定内容はランチャー画面に表示されませんので、表示される画面で確認するか、または管理者にご確認ください。

(2) 終了する

簡単接続を終了させる(簡単接続の画面に戻る)操作は、マニュアル接続でサーバーの接続を終了させる操作と同じです。詳しい操作手順は「8-4．サーバー」(P.46)に記述されています。お客様が使用される接続機器の終了の操作手順をご確認ください。簡単接続の場合、サーバーとの接続が切断すると、ネットワーク接続および VPN 接続も自動的に切断されます。ただし、VPN を利用している場合、VPN のセッションは一定時間残る可能性がありますのでご注意ください。

(40)

8．マニュアル接続

8-1．マニュアル接続のメニュー画面

ランチャー画面の「マニュアル接続」タブをクリックすると、マニュアル接続の画面が表示されます。表示される画面は、現在の接続状態によって変化しますが、マニュアル接続の全体を表示している画面は図 8-1 に示す画面になります。「マニュアル接続」画面の表示項目を表 8-1 で説明します。図 8-1 「マニュアル接続」画面表 8-1 「マニュアル接続」画面の表示項目説明 項目名称 項目説明 ステップ 1 ネットワークネットワークのグループネットワーク接続ネットワークに接続するための画面を呼び出すボタンステップ 2 VPN VPN のグループ FKEY VPN 接続 FKEY VPN 接続するための画面を呼び出すボタン Cisco AnyConnect 接続 Cisco AnyConnect 接続するための画面を呼び出すボタン L2TP/IPsec L2TP/IPsec 接続するための画面を呼び出すボタン

FortiClient SSL-VPN FortiClient SSL-VPN トンネルモード接続するための画面を呼び出すボタンステップ 3 サーバーサーバーのグループ

RDP 接続 RDP 接続の画面を呼び出すボタン ICA 接続 ICA 接続の画面を呼び出すボタン

VMware Horizon 接続 VMware Horizon 接続の画面を呼び出すボタン Web ブラウザー Web ブラウザー接続画面を呼び出すボタン

 管理者の設定によって、メニュー上に表示されるボタンの数が変わります。  接続された状態になると、対応するメニューボタンの色が変わります。
