Cisco Catalyst 6500 シ リ ーズ ギガビ ッ ト イーサネ ッ ト

モ ジ ュ ール

Cisco Catalyst 6500 シ リ ーズ ギガビ ッ ト イーサネ ッ ト モジ ュールは、 Cisco Catalyst 6500 シ リ ーズがネ ッ ト ワー ク で果たす役割 を補完で き る よ う に設計 さ れてい ます。 企業やサービ ス プ ロ バ イ ダーは、 こ れ ら のモジ ュ ールのなかか ら 、 最適な メ デ ィ ア、 密度、 パフ ォーマ ン ス、 イ ン タ ーオペ ラ ビ リ テ ィ 、 シ ャ ーシ を選択で き ます。 光フ ァ イ バお よ び銅線接続を同時にサポー ト す る 複合 メ デ ィ ア環境での利用だけでな く 、 デス ク ト ッ プへのギガ ビ ッ ト イーサネ ッ ト 光フ ァ イ バ接続、 ギガビ ッ ト ア ッ プ リ ン ク 、 高密度 10/100 イ ン タ ーフ ェ イ ス のア グ リ ゲーシ ョ ン、 メ ト ロ イ ーサネ ッ ト 、 バ ッ ク ボーン、 高速サーバ フ ァ ームやデー タ セン ターへの接続を必要 と する場合に も 最適です。 Cisco Catalyst 6500 シ リ ーズ ギガ ビ ッ ト イーサネ ッ ト モジ ュールの利点 は、 次の と お り です。 • あ ら ゆ る接続形態に対応で き る柔軟な構成 ― 接続要件に応 じ て、 ポー ト 密度、 メ デ ィ ア、 速度性能を選択で き ます。 • メ デ ィ ア と コ ネ ク タ タ イ プの選択 ― GBIC ま たは Small Form-factor Pluggable （SFP） モジ ュール、 ま たは MT-RJ 固定光フ ァ

イ バを使用 し て、 マルチモー ド 光フ ァ イ バま たはシ ン グルモー ド 光フ ァ イ バをサポー ト し ます。

注 ： 銅線のギガ ビ ッ ト イーサネ ッ ト が必要な場合は、 Catalyst 6500 シ リ ーズ 10/100 および 10/100/1000 イーサネ ッ ト イ ン ター フ ェ イ ス モジ ュールのデータ シー ト を参照 し て く だ さ い。

• 高密度の複合 メ デ ィ ア ギガ ビ ッ ト イーサネ ッ ト ポー ト ― 各モジ ュールで 8 ～ 48 ポー ト 、 シ ス テ ム全体では最大 410 の混 合 メ デ ィ ア/光フ ァ イ バ ギガビ ッ ト イ ーサネ ッ ト ポー ト をサポー ト し ます。 • ス ケー ラ ブルで予測可能なシ ス テ ム パフ ォーマン ス ― ス イ ッ チへのフ ァ ブ リ ッ ク 接続およびスループ ッ ト を柔軟に選択で き ます。 帯域幅は 32 Gbps、 256 Gbps、 720 Gbps、 シ ス テ ム スループ ッ ト は 15 Mpps、 30 Mpps、 210 Mpps、 400 Mpps （最大） の選択が可能です。 • 一貫性のあ る シ ス テ ム運用 ― 3、 6、 9、 および 13 ス ロ ッ ト のシ ャーシ タ イ プが選択可能な Catalyst 6500 シ リ ーズ ス イ ッ チ では、Cisco IOS® ソ フ ト ウ ェ ア あ る いは Cisco Catalyst OS ソ フ ト ウ ェ ア を使用する こ と に よ り 、 他のすべての イ ン ターフ ェ イ ス モジ ュールおよびサービ ス モジ ュール と の イ ン ターオペ ラ ビ リ テ ィ が確保 さ れます。ま た、すべての Catalyst 6500 スー パーバ イ ザ エン ジ ン と の互換性 も 維持 さ れてい ます。

• 最大限のネ ッ ト ワー ク ア ッ プ タ イ ムおよび耐障害性 ― シ ス コ の拡張 Per-Virtual LAN （VLAN） Spanning-Tree Plus （PVST+） プ ロ ト コ ル、IEEE 802.1w Rapid Spanning-Tree Protocol （RSTP） お よび IEEE 802.1s Multiple Spanning-Tree （MST） プ ロ ト コ ル、Per-VLAN Rapid Spanning-Tree （PVRST） プ ロ ト コ ル、 Hot Standby Router Protocol （HSRP） 、 Virtual Router Redundancy Protocol （VRRP）、 Gateway Load Balancing Protocol （GLBP）、 Cisco EtherChannel®、IEEE 802.3ad リ ン ク アグ リ ゲーシ ョ ン を サポー ト し 、 フ ォール ト ト レ ラ ン ト 接続を実現 し ます。 • 強力な ト ラ フ ィ ッ ク 管理 ― イ ン ターフ ェ イ ス単位の大容量バ ッ フ ァ および複数のプ ラ イ オ リ テ ィ キ ューを使用 し た ト ラ フ ィ ッ ク の優先順位付けやポ リ シ ン グに よ っ て、 き め細かい SLA （サービ ス レベル契約） に対応で き ます。 • 広範な管理ツール ― CiscoWorks ネ ッ ト ワー ク 管理プ ラ ッ ト フ ォーム、SNMP （簡易ネ ッ ト ワー ク 管理プ ロ ト コ ル） バージ ョ ン 1、 2、 3、 および 4 つの RMON グループ （統計、 履歴、 ア ラ ーム、 イベン ト ） をサポー ト し てい ます。 ギガ ビ ッ ト イーサネ ッ ト の用途および主要機能 Cisco Catalyst 6500 シ リ ーズの複合 メ デ ィ ア/フ ァ イ バ ベース ギガ ビ ッ ト イーサネ ッ ト イ ン ターフ ェ イ ス モジ ュールは、 デ ィ ス ト リ ビ ュ ーシ ョ ン レ イ ヤやコ ア レ イ ヤ、 ま たはデータ セン ター、 メ ト ロ イ ーサネ ッ ト アプ リ ケーシ ョ ン な どに広範にお使 いいただけ る 製品です。 こ れ ら のギガ ビ ッ ト イーサネ ッ ト イ ン ターフ ェ イ ス モジ ュールは、 ワ イ ヤ ス ピー ド の ス イ ッ チ フ ァ ブ リ ッ ク 接続お よ び ト ラ フ ィ ッ ク フ ォ ワーデ ィ ン グ オプシ ョ ン を複数選択で き る よ う にな っ てい ます。選択で き る オプシ ョ ン は、Classic、 CEF256、 dCEF256、 および CEF720 です。 こ れ ら のモジ ュールは、 ポー ト 密度や物理レ イ ヤ イ ン ターフ ェ イ ス モ ジ ュ ールの種類、 ト ラ フ ィ ッ ク シ ェーピ ン グ用のパケ ッ ト バ ッ フ ァ 深度、 Quality of Service （QoS; サービ ス品質） 粒度 （ さ ま ざ ま な キ ュ ーの数お よ び廃棄ス レ ッ シ ュ ホール ド に よ る ） について も 、 多様な選択肢を提供 し ます。 こ の よ う な機能は、 お客 様のネ ッ ト ワー ク アプ リ ケーシ ョ ンに最適なモジ ュールを判断する上で重要な要素 と な り ます （表 1）。 表 1 Cisco Catalyst 6500 シ リ ーズ ギガビ ッ ト イ ン タ ー フ ェ イ ス モジ ュ ールの用途および主要機能 主な用途 製品番号 イ ン タ ー フ ェ イ ス モ ジ ュ ー ル ク ラ ス ポー ト/光 イ ン タ ー フ ェ イ スの タ イ プ 各ポー ト のキ ュ ー （Tx = 送信、 Rx = 受信）* スケジ ュ ー ラ 各ポー ト の バ ッ フ ァ サイ ズ 高性能デ ィ ス ト リ ビ ュ ーシ ョ ン レ イヤ、 コ ア レ イヤ、 デー タ セ ン タ ー WS-X6748-SFP CEF720 48、 SFP • Tx-1p3q8T • Rx-1q8t （dCEF 使用時は 2q8T） Deficit Weighted Round Robin （DWRR） • Rx-166 KB • Tx-1.17 MB 高性能デ ィ ス ト リ ビ ュ ーシ ョ ン レ イヤ、 コ ア レ イヤ、 デー タ セ ン タ ー WS-X6724-SFP CEF720 24、 SFP • Tx-1p3q8T • Rx-1q8t （dCEF 使用時は 2q8T） DWRR • Rx-166 KB • Tx-1.17 MB デー タ セ ン タ ーお よ びサーバ フ ァ ーム

WS-X6816-GBIC dCEF256 16、 GBIC • Tx-1p2q2t • Rx-1p1q4t

WRR 512 KB

デー タ セ ン タ ーお よ びサーバ フ ァ ーム

WS-X6516A-GBIC CEF256 16、 GBIC • Tx-1p2q2t • Rx-1p1q4t

Catalyst 6500 シ リ ーズ ギガビ ッ ト イーサネ ッ ト モジ ュ ールの高度な ト ラ フ ィ ッ ク管理およびキ ュー イ ング特性

Cisco Catalyst 6500 シ リ ーズ ギガビ ッ ト イーサネ ッ ト モジ ュールは、QoS のポー ト ご と に複数のキ ューをサポー ト し てい ます。 各ポー ト は、 各キ ュ ー内の輻輳回避に Weighted Random Early Detection （WRED; 重み付き ラ ンダ ム早期検出）、 キ ュー間の ス ケ ジ ュ ー リ ン グに Weighted Round-Robin （WRR; 重み付き ラ ウ ン ド ロ ビ ン）、 音声 ト ラ フ ィ ッ ク に完全優先キ ューを適用する こ と がで き ます。 ま た、 複数の ス レ ッ シ ュ ホール ド を設定 し て、 さ ま ざ ま なサービ ス レベルを管理で き ます。

Enterprise Resource Planning （ERP; エン タープ ラ イ ズ リ ソ ース プ ラ ン ニ ン グ） や音声アプ リ ケーシ ョ ン な ど、 ミ ッ シ ョ ン ク リ テ ィ カル、 集中的、 ま たは低遅延が必要 と さ れ る ト ラ フ ィ ッ ク の処理に適 し てお り 、 こ れ ら の イ ン タ ー フ ェ イ ス モジ ュ ール （CEF720 ベース の WS-X6724-SFP を含む） を使用す る こ と に よ っ て、 ネ ッ ト ワ ー ク パフ ォ ーマ ン スお よ び イ ン テ リ ジ ェ ン ト サービ ス を強化す る こ と がで き ます。こ れ ら のモジ ュ ールは、送受信用のパケ ッ ト バ ッ フ ァ および完全優先送信キ ュー も サポー

ト し てい ます。

Cisco EtherChannel テ ク ノ ロ ジーによ る強力な リ ン ク復元力およびスケー ラ ブルな帯域幅アグ リ ゲーシ ョ ン

Catalyst 6500 は、 シ ス コ の Port Aggregation Protocol （PAgP; ポー ト 集約プ ロ ト コ ル） ま たは IEEE 802.3ad テ ク ノ ロ ジーを使用 し て、 最大 8 つの物理フ ァ ス ト イ ーサネ ッ ト 、 ギガ ビ ッ ト イ ーサネ ッ ト 、 ま たは 10 ギガ ビ ッ ト イーサネ ッ ト リ ン ク を 1 つの バーチ ャ ル リ ン ク に集約で き ます。 こ れは、 キ ャ ンパス ネ ッ ト ワー ク バ ッ ク ボーンに と っ て高速かつ信頼性の高い ソ リ ュー シ ョ ン と な り ます。 Cisco Catalyst 6500 シ リ ーズは、 マルチ モジ ュール チ ャ ネ リ ン グ テ ク ノ ロ ジーに も 対応 し てい る ので、 同 じ シ ャーシ内の異な る モ ジ ュ ール上のポー ト 間でチ ャ ネル を形成す る こ と に よ り 、 復元力はい っ そ う 強化 さ れ ま す。 その結果、 た と え 1 つのモ ジ ュ ール （お よ び対応す る ポー ト ） に障害が発生 し て も 接続を維持す る こ と がで き ます。 こ れは、 ス ケー ラ ブルで フ レ キ シブ ルな帯域幅を必要 と す る よ う なネ ッ ト ワー ク 構成に理想的です。Cisco EtherChannel には、 その他に も 、 自動回復、 お よび残 り の リ ン ク 間での負荷の再分散、 管理の簡易化、 ネ ッ ト ワー ク アプ リ ケーシ ョ ンに対する テ ク ノ ロ ジーの透過化な ど、 有利な機 能がい く つか あ り ま す。 業界 を リ ー ド す る シ ス コ シ ス テ ム ズ の 10 ギ ガ ビ ッ ト イ ーサネ ッ ト モ ジ ュ ール全体に、 同 じ Cisco EtherChannel テ ク ノ ロ ジーを利用で き る こ と も 、 リ ン ク 障害に対する復元力およびアグ リ ゲーシ ョ ンの強化に貢献 し てい ます。 ギガ ビ ッ ト イーサネ ッ ト イ ン タ ー フ ェ イ ス モジ ュ ールのス イ ッ チ フ ァ ブ リ ッ ク および フ ォ ワーデ ィ ング特性 Cisco Catalyst 6500 Classic、 CEF256、 dCEF256、 CEF720 イ ン ターフ ェ イ ス モジ ュールは、 さ ま ざ ま な速度お よびフ ォ ワーデ ィ ン グ レー ト でギガ ビ ッ ト イ ーサネ ッ ト を提供 し ます。

表 2 Cisco Catalyst 6500 Classic、 CEF256、 dCEF256、 CEF720 イ ン タ ー フ ェ イ ス モジ ュ ールの比較

小規模 サーバ フ ァ ーム

WS-X6416-GBIC Classic 16、 GBIC • Tx-1p2q2t • Rx-1p1q4t

WRR 512 KB

小規模 サーバ フ ァ ーム

WS-X6408A-GBIC Classic 8、 GBIC • Tx-1p2q2t • Rx-1p1q4t WRR 512 KB * キ ュ ーの表示例 ： 1p2q2t = プ ラ イ オ リ テ ィ キ ュ ー× 1、 ラ ウン ド ロ ビ ン キ ュ ー× 2、 ス レ ッ シ ュ ホール ド × 2 機能 WS-X6416-GBIC、 WS-X6408A-GBIC WS-X6516A-GBIC、 WS-X6516-GBIC WS-X6816-GBIC WS-X6748-SFP、 WS-X6724-SFP サポー ト 対象の スーパーバイザ エ ン ジ ン • Supervisor Engine 1A • Supervisor Engine 2 • Supervisor Engine 720 • Supervisor Engine 1A • Supervisor Engine 2 • Supervisor Engine 720 • Supervisor Engine 2 （SFM ま たは SFM2 を搭 載） • Supervisor Engine 720 • Supervisor Engine 720 主な用途 製品番号 イ ン タ ー フ ェ イ ス モ ジ ュ ー ル ク ラ ス ポー ト/光 イ ン タ ー フ ェ イ スの タ イ プ 各ポー ト のキ ュ ー （Tx = 送信、 Rx = 受信）* スケジ ュ ー ラ 各ポー ト の バ ッ フ ァ サイ ズ

パ フ ォ ー マ ン ス/ フ ォ ワーデ ィ ン グ レー ト （Mpps） • 32 Gbps • システムあた り 15 Mpps • 256 Gbps、 CEF 使用時 ： シ ス テムあた り 最大 30 Mpps • dCEF にア ッ プグレー ド 時 ： ス ロ ッ ト あ た り 15 Mpps （DFC または DFC3 が 搭 載 さ れ た、 分 散 型 フ ォ ワーデ ィ ン グに対応 し ている ス ロ ッ ト ） • 256 Gbps、dCEF 使用時： ス ロ ッ ト あた り 24 Mpps （DFC ま たは DFC3 が搭 載 さ れ た、 分 散 型 フ ォ ワーデ ィ ン グに対応 し て いる ス ロ ッ ト ） • 720 Gbps、 CEF 使用時 ： 各シ ス テム最大 30 Mpps • dCEF にア ッ プグレー ド 時 ： ス ロ ッ ト あ た り 最大 48 Mpps （DFC3 が搭載 さ れ た、 分 散 型 フ ォ ワ ー デ ィ ン グに対応 し て い る モ ジ ュ ール）* フ ォ ワーデ ィ ン グ エ ン ジ ン アーキテ ク チ ャ ス ー パ ー バ イ ザ エ ン ジ ン の CPU が フ ォ ワ ーデ ィ ン グ を決定 • スーパーバイザの PFCx に搭載 さ れて い る 中央集 中型 CEF エ ン ジ ンが フ ォ ワーデ ィ ング を決定 • オプシ ョ ンの WS-F6K-DFC ま た は WS-F6K-DFC3 に よ っ て dCEF ス イ ッ チング にア ッ プグレー ド 可能 F6K-DFC ま た は WS-F6K-DFC3 に よ っ て搭載 さ れた dCEF • スーパーバイザの PFCx に搭載 さ れて い る 中央集 中 型 CEF エ ン ジ ン が フ ォ ワーデ ィ ング を決定 • オプシ ョ ンの WS-F6700-DFC3 に よ っ て dCEF ス イ ッ チ ン グ に ア ッ プ グ レー ド 可能 DFC へのア ッ プグ レ ー ド （オ プ シ ョ ン） 対象外 • Supervisor Engine 2、 SFM(2) お よ び WS-F6K-DFC を使用 • Supervisor Engine 720 お よび WS-F6K-DFC3 を使 用 いずれかを選択 • Supervisor Engine 2、 SFM(2) お よ び WS-F6K-DFC を使用 • Supervisor Engine 720 お よび WS-F6K-DFC3 を使 用 • Supervisor Engine 720 お よび WS-F6700-DFC3 を 使用 バ ッ ク プ レーン/ ス イ ッ チ フ ァ ブ リ ッ ク 接続 32 Gbps の共有バ ス 接続 （Supervisor Engine 1A、 Supervisor Engine 2、 お よ び Supervisor Engine 720） • ス イ ッ チ フ ァ ブ リ ッ クへ の シ ン グ ル 8 Gbps チ ャ ネル接続 （SFM が搭載 さ れ た Supervisor Engine 720 ま た は Supervisor Engine 2-MSFC2） および 32 Gbps の共有バス接続 • ス イ ッ チ フ ァ ブ リ ッ クへ の デ ュ ア ル 8 Gbps チ ャ ネル接続 （SFM が搭載 さ れ た Supervisor Engine 720 ま た は Supervisor Engine 2-MSFC2） • ス イ ッ チ フ ァ ブ リ ッ クへ のデ ュ ア ル 20 Gbps （合 計 40 Gbps） チ ャ ネル接 続 （Supervisor Engine 720 搭載）** シ ャ ーシ/ス ロ ッ ト 要件 任意のシ ャ ーシの任意のス ロ ッ ト に搭載可能 任意のシ ャ ーシの任意のス ロ ッ ト に搭載可能 • 6503、6506、6509、6509-NEB の任意のス ロ ッ ト • 6513 のス ロ ッ ト 9 ～ 13 • Catalyst 6506、6509、6509-NEB-A、 および 6513 シ ャ ー シ の任意の ス ロ ッ ト （WS-X6724-SFP および WS-X6748-SFP） • 現時点では 6503 への搭 載は不可 機能 WS-X6416-GBIC、 WS-X6408A-GBIC WS-X6516A-GBIC、 WS-X6516-GBIC WS-X6816-GBIC WS-X6748-SFP、 WS-X6724-SFP

表示例 ：1p2q2t = 完全優先キ ュー× 1、 ラ ウ ン ド ロ ビ ン キ ュー× 2、 ス レ ッ シ ュ ホール ド × 2

図 2 Cisco Catalyst 6500 シ リ ーズ ギガビ ッ ト イーサネ ッ ト イ ン タ ー フ ェ イ ス モジ ュ ール WS-X6748-SFP

図 3 Cisco Catalyst 6500 シ リ ーズ ギガビ ッ ト イーサネ ッ ト イ ン タ ー フ ェ イ ス モジ ュ ール WS-X6724-SFP

Cisco Catalyst 6500 シ リ ーズ CEF720 ギガビ ッ ト イーサネ ッ ト モジ ュ ール

企業やサービ ス プ ロ バ イ ダーの高性能デ ィ ス ト リ ビ ューシ ョ ン レ イ ヤ、 コ ア レ イ ヤ、 デー タ セ ン タ ー、 Web ホ ス テ ィ ン グ、 メ ト ロ イ ーサネ ッ ト アプ リ ケーシ ョ ン向けに設計 さ れてい る CEF720 複合 メ デ ィ ア イ ン ターフ ェ イ ス モジ ュールは、 ツ イ ス ト ペア ま たは光フ ァ イ バ ケーブルを使用 し て回線速度でのギガ ビ ッ ト イ ーサネ ッ ト フ ォ ワーデ ィ ン グ を提供 し ます。 こ のモ ジ ュ ールには、 次の よ う な利点があ り ます。 • バ ッ ク プ レーン接続 ― デュ アル全二重 20 Gbps ス イ ッ チ フ ァ ブ リ ッ ク チ ャ ネル （合計 40 Gbps） を使用 し て ス イ ッ チ フ ァ ブ リ ッ ク に接続 し ます。 シ ン グル 20 Gbps チ ャ ネルは WS-X6724-SFP でサポー ト さ れます。

• シ ャーシ/ス ロ ッ ト のサポー ト ― Cisco Catalyst 6506、 6509、 お よび 6509-NEB-A の任意の ス ロ ッ ト 、 Catalyst 6513 の ス ロ ッ ト 9 ～ 13 に搭載可能です。 WS-X6724-SFP モジ ュールは、 Catalyst 6513 のすべての ス ロ ッ ト でサポー ト さ れます。 • スーパーバ イ ザ エン ジ ン ― すべてのバージ ョ ンの Supervisor Engine 720 でサポー ト さ れます。 フ ォ ワーデ ィ ン グ エ ン ジ ン アーキテ ク チ ャ ス ー パ ー バ イ ザ エ ン ジ ン の CPU が フ ォ ワ ーデ ィ ン グ を決 • スーパーバイザの PFCx に搭載 さ れて い る 中央集 中型 CEF エ ン ジ ンが フ ォ ワーデ ィ ング を決定 • オプシ ョ ンの WS-F6K-DFC ま た は WS-F6K-DFC3 に よ っ て dCEF ス イ ッ チング にア ッ プグレー ド 可能 • WS-F6K-DFC または WS-F6K-DFC3 に よ っ て 搭載 さ れた dCEF • スーパーバイザの PFCx に搭載 さ れて い る 中央集 中型 CEF エ ン ジ ンが フ ォ ワーデ ィ ング を決定 • オプシ ョ ンの WS-F6700-DFC3 に よ っ て dCEF ス イ ッ チ ン グ に ア ッ プ グ レー ド 可能 * WS-X6724-SFP はス ロ ッ ト あた り 26 Mpps （DFC3 が搭載 さ れた、 分散型フ ォ ワーデ ィ ングに対応 し ている モジ ュ ール） ** WS-X6724-SFP はス イ ッ チ フ ァ ブ リ ッ クへのシ ングル 20 Gbps チ ャ ネル接続をサポー ト （Supervisor Engine 720 搭載）、 その他のすべての 67xx イ ン タ ー フ ェ イ ス モジ ュ ールはス イ ッ チ フ ァ ブ リ ッ クへのデ ュ アル 20 Gbps チ ャ ネル接続 （合計 40 Gbps） をサポー ト 機能 WS-X6416-GBIC、 WS-X6408A-GBIC WS-X6516A-GBIC、 WS-X6516-GBIC WS-X6816-GBIC WS-X6748-SFP、 WS-X6724-SFP

• ベース フ ォ ワーデ ィ ン グ モー ド と パフ ォーマン ス ― スーパーバ イ ザ エン ジ ン上の中央集中型 CEF エン ジ ン を使用 し て、 基本構成でシ ス テ ム あ た り 最大 30 Mpps のフ ォ ワーデ ィ ン グ を行い ます。 • 分散型フ ォ ワーデ ィ ン グ ア ッ プグ レー ド オプシ ョ ン と パフ ォーマン ス ― フ ィ ール ド ア ッ プグ レー ド 対応の WS-F6700-DFC3 dCEF フ ォ ワーデ ィ ン グ ド ー タ カー ド を搭載する と 、 イ ン ターフ ェ イ ス モジ ュールは、 ス ロ ッ ト あた り 最大 48 Mpps の最適なパフ ォーマ ン ス を提供 し ます （WS-X6724-SFP の場合ス ロ ッ ト あた り 26 Mpps）。 • 光モジ ュール ― ホ ッ ト プ ラ グ対応 SFP モジ ュールをサポー ト し ます。 注 ： 複合 メ デ ィ ア ギガ ビ ッ ト イーサネ ッ ト イ ン ターフ ェ イ ス モジ ュールは イ ン ラ イ ン パワーには対応 し てい ません。 表 3 CEF720 ギガビ ッ ト イーサネ ッ ト SFP イ ン タ ー フ ェ イ ス モジ ュ ール 図 4 オプ シ ョ ン で フ ィ ール ド ア ッ プグレー ド 対応の CEF720 ク ラ ス用イ ン タ ー フ ェ イ ス モジ ュ ール

Cisco Catalyst 6500 シ リ ーズ dCEF256 ギガビ ッ ト イーサネ ッ ト 複合 メ デ ィ ア イ ン タ ー フ ェ イ ス モジ ュ ール デ ィ ス ト リ ビ ュ ーシ ョ ン レ イ ヤ、 コ ア レ イ ヤ、 デー タ セン ター、 Web ホ ス テ ィ ン グ アプ リ ケーシ ョ ン向けに設計 さ れてい る Cisco Catalyst 6500 シ リ ーズの dCEF256 オプテ ィ カル イ ン ターフ ェ イ ス モジ ュールは、 回線速度でのギガビ ッ ト イーサネ ッ ト フ ォ ワーデ ィ ン グ を提供 し ます。 こ のモジ ュ ールには、 次の よ う な利点があ り ます。

• バ ッ ク プ レーン接続 ― ス イ ッ チ フ ァ ブ リ ッ ク へのデュ アル 8 Gbps （16 Gbps） 全二重シ リ アル チ ャ ネル接続 （Supervisor Engine 720 ま たは SFM/SFM2 モジ ュールを搭載） を使用 し ます。

• ス ロ ッ ト 要件 ― 6513 シ ャーシ を除 く Cisco Catalyst 6500 シ リ ーズ シ ャーシでは任意の ス ロ ッ ト に搭載で き ます。 6513 では ス ロ ッ ト 9 ～ 13 に搭載し なければな り ません （デュ アル フ ァ ブ リ ッ ク 接続のシ ャーシ ス ロ ッ ト のみ）。

• スーパーバ イ ザ エン ジ ン ― Switch Fabric Module （SFM; ス イ ッ チ フ ァ ブ リ ッ ク モジ ュール） を搭載 し た Supervisor Engine 2、 ま たはすべてのバージ ョ ンの Supervisor Engine 720 をサポー ト し ます。 製品 ト ラ ン シーバ タ イ プ ポー ト/イ ン タ ー フ ェ イ ス/コ ネ ク タ ポー ト 密度/ シ ャ ーシ モデル 最大フ レーム サイズ * * ジ ャ ンボ フ レームのサポー ト 各ポー ト のキ ュ ー （Tx = 送信、Rx = 受信）** ** キ ュ ーの表示例 ： 1p3q1t = プ ラ イ オ リ テ ィ キ ュ ー× 1、 ラ ウン ド ロ ビ ン キ ュ ー× 3、 ス レ ッ シ ュ ホール ド × 1。 最適なパフ ォ ーマ ン ス を得るために、 DFC を 装備する こ と を推奨 し ます。 WS-X6748-SFP SFP 48 ポー ト 、1000BASE-SX、 LX/LH、 -ZX、 -T、 1000BASE-CWDM、LC コ ネ ク タ • 240 ポー ト （最大 410 GbE） /6513 • 384 ポー ト （最大 386 GbE） /6509 最大 9216 バイ ト / フ レーム • Tx-1p3q8T • Rx-1q8t（dCEF 使用時 は 2q8T） WS-X6724-SFP SFP 24 ポー ト 、1000BASE-SX、 LX/LH、 -ZX、 -T、 1000BASE-CWDM、LC コ ネ ク タ • 288 ポー ト /6513 • 192 ポー ト /6509 最大 9216 バイ ト / フ レーム • Tx-1p3q8T • Rx-1q8t（dCEF 使用時 は 2q8T）

• 分散型フ ォ ワーデ ィ ン グ モー ド と パフ ォーマン ス ― フ ィ ール ド ア ッ プグ レー ド 対応の WS-F6K-DFC ま たは WS-F6K-DFC3 dCEF フ ォ ワーデ ィ ン グ ド ータ カー ド に搭載 さ れます。 イ ン ターフ ェ イ ス モジ ュールは、 DFC/DFC3 ド ータ カー ド に搭載 さ れた dCEF エン ジ ンお よび dCEF テーブルを使用 し て、 ス ロ ッ ト あた り 最大 24 Mpps の最適なパフ ォーマン ス を提供 し ま す。 • 光モジ ュール ― ホ ッ ト プ ラ グ対応 GBIC をサポー ト し ます。 表 4 dCEF256 ギガビ ッ ト イーサネ ッ ト オプ テ ィ カル イ ン タ ー フ ェ イ ス モジ ュ ール 図 5 dCEF256 ギガビ ッ ト イーサネ ッ ト オプ テ ィ カル イ ン タ ー フ ェ イ ス モジ ュ ール WS-X6816-GBIC

Cisco Catalyst 6500 シ リ ーズ CEF256 ギガビ ッ ト イーサネ ッ ト 複合 メ デ ィ ア イ ン タ ー フ ェ イ ス モジ ュ ール デー タ セン ターおよびサーバ フ ァ ーム アプ リ ケーシ ョ ン向けに設計 さ れてい る Cisco Catalyst CEF256 オプテ ィ カル イ ン ター フ ェ イ ス モジ ュールは、回線速度でのギガ ビ ッ ト イーサネ ッ ト フ ォ ワーデ ィ ン グ を提供し ます。 こ のモジ ュールには次の よ う な利点があ り ます。

• バ ッ ク プ レーン接続 ― 8 Gbps 全二重接続を使用し て ス イ ッ チ フ ァ ブ リ ッ ク に接続 し、 32 Gbps 共有バスへの接続 も サポー ト し ます。

• ス ロ ッ ト 要件 ― すべての Catalyst 6500 シ リ ーズ シ ャーシで任意の ス ロ ッ ト に搭載で き ます。

• スーパーバ イ ザ エン ジ ン ― Supervisor Engine 1A、 Supervisor Engine 2、 ま たは Supervisor Engine 720 でサポー ト さ れます。 • ベース フ ォ ワーデ ィ ン グ モー ド と パフ ォーマン ス ― スーパーバ イ ザ エン ジ ン上の中央集中型 CEF エン ジ ン を使用 し て、 イ ン タ ーフ ェ イ ス モジ ュールの基本構成でシ ス テ ム あた り 最大 30 Mpps のパケ ッ ト のフ ォ ワーデ ィ ン グ を行います。 • 分散型フ ォ ワーデ ィ ン グ ア ッ プグ レー ド オプシ ョ ン と パフ ォーマン ス ― オプシ ョ ンでフ ィ ール ド ア ッ プグ レー ド 対応の WS-F6K-DFC ま たは WS-F6K-DFC3 dCEF フ ォ ワーデ ィ ン グ ド ータ カー ド に搭載 し た場合、 イ ン ターフ ェ イ ス モジ ュール は、ス ロ ッ ト あ た り 最大 15 Mpps の最適なパフ ォーマン ス を提供 し ます。MSFC2 に対応 し た Supervisor Engine 2 搭載の SFM/ SFM2、 ま たは Supervisor Engine 720 を使用し てシ ャーシに装備 さ れた ス イ ッ チ フ ァ ブ リ ッ ク が必要です。 • 光モジ ュール ― ホ ッ ト プ ラ グ対応 GBIC をサポー ト し ます。

注 ：Supervisor Engine 720 は、 256 Gbps モー ド で CEF256 イ ン ターフ ェ イ ス モジ ュール と 通信 し ます。 Supervisor Engine 720 を

使用す る 場合、SFM は不要です。 製品 ト ラ ン シーバ タ イ プ ポー ト/イ ン タ ー フ ェ イ ス/コ ネ ク タ ポー ト 密度/ シ ャ ーシ モデル 最大 フ レ ー ム サ イ ズ （ジ ャ ンボ フ レーム） 各ポー ト のキ ュ ー （Tx = 送信、Rx = 受信）* * キ ュ ーの表示例 ： 1p3q1t = プ ラ イ オ リ テ ィ キ ュ ー× 1、 ラ ウン ド ロ ビ ン キ ュ ー× 3、 ス レ ッ シ ュ ホール ド × 1 WS-X6816-GBIC GBIC 16 ポー ト

、1000BASE-SX、 -LX/LH、 -ZX、 -T、 1000BASECWDM、 -DWDM、 SC コ ネ ク タ • 90 ポー ト /6513 • 128 ポー ト /6509 最大 9216 バイ ト / フ レーム • Tx-1p2q2t • Rx-1p1q4t

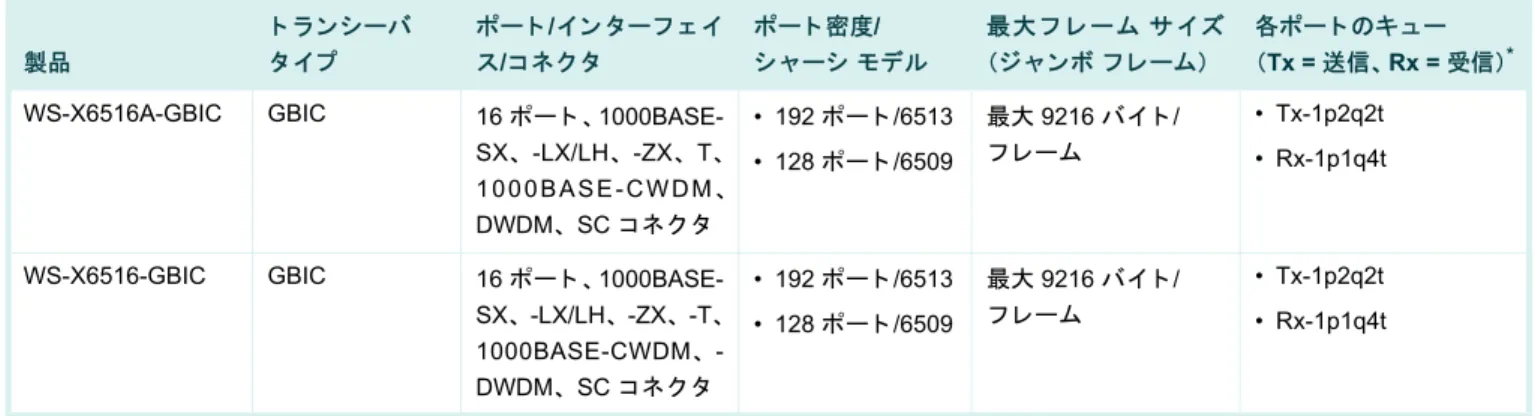

表 5 CEF256 ギガビ ッ ト イーサネ ッ ト オプ テ ィ カル イ ン タ ー フ ェ イ ス モジ ュ ール

図 6 CEF256 ギガビ ッ ト イーサネ ッ ト オプ テ ィ カル イ ン タ ー フ ェ イ ス モジ ュ ール

Cisco Catalyst 6500 シ リ ーズ Classic ギガ ビ ッ ト イ ーサネ ッ ト オプ テ ィ カル/複合 メ デ ィ ア イ ン タ ー フ ェ イ ス モ ジ ュ ール

デ ィ ス ト リ ビ ュ ーシ ョ ン レ イ ヤ、 コ ア レ イ ヤ、 デー タ セン ター、 Web ホ ス テ ィ ン グ アプ リ ケーシ ョ ン向けに設計 さ れてい る Cisco Catalyst 6500 シ リ ーズの Classic ギガビ ッ ト イ ーサネ ッ ト イ ン ターフ ェ イ ス モジ ュールは、 回線速度でのフ ォ ワーデ ィ ン グ を提供 し ます。 こ のモジ ュ ールには、 次の よ う な利点お よ び特徴があ り ます。

• バ ッ ク プ レーン接続 ― 32 Gbps の共有バス接続を提供 し ます。

• ス ロ ッ ト 要件 ― すべての Cisco Catalyst 6500 シ リ ーズ シ ャーシで任意の ス ロ ッ ト に搭載で き ます。

• スーパーバ イ ザ エン ジ ン ― Supervisor Engine 1A、 Supervisor Engine 2、 ま たは Supervisor Engine 720 でサポー ト さ れます。 • フ ォ ワーデ ィ ン グ モー ド と パフ ォーマン ス ― スーパーバ イ ザ エン ジ ン上の中央集中型 CEF エン ジ ン を使用 し て、イ ン ター フ ェ イ ス モジ ュールの基本構成でシ ス テ ム あた り 最大 15 Mpps のパケ ッ ト のフ ォ ワーデ ィ ン グ を行います。 • 分散型フ ォ ワーデ ィ ン グへのア ッ プグ レー ド ― 不可。 Classic イ ン ターフ ェ イ ス モジ ュールは、 分散型フ ォ ワーデ ィ ン グ用 にア ッ プグ レー ド す る こ と はで き ません。 • 光モジ ュール ― ホ ッ ト プ ラ グ対応 GBIC をサポー ト し ます。 製品 ト ラ ン シーバ タ イ プ ポー ト/イ ン タ ー フ ェ イ ス/コ ネ ク タ ポー ト 密度/ シ ャ ーシ モデル 最大 フ レ ー ム サ イ ズ （ジ ャ ンボ フ レーム） 各ポー ト のキ ュ ー （Tx = 送信、Rx = 受信）* * キ ュ ーの表示例 ： 1p3q1t = プ ラ イ オ リ テ ィ キ ュ ー× 1、 ラ ウン ド ロ ビ ン キ ュ ー× 3、 ス レ ッ シ ュ ホール ド × 1 WS-X6516A-GBIC GBIC 16 ポー ト

、1000BASE-SX、 -LX/LH、 -ZX、 T、 1 0 0 0 B A S E - C W D M 、 DWDM、 SC コ ネ ク タ • 192 ポー ト /6513 • 128 ポー ト /6509 最大 9216 バイ ト / フ レーム • Tx-1p2q2t • Rx-1p1q4t

WS-X6516-GBIC GBIC 16 ポー ト 、1000BASE-SX、 -LX/LH、 -ZX、 -T、 1000BASECWDM、 -DWDM、 SC コ ネ ク タ • 192 ポー ト /6513 • 128 ポー ト /6509 最大 9216 バイ ト / フ レーム • Tx-1p2q2t • Rx-1p1q4t

表 6 Classic ギガビ ッ ト イーサネ ッ ト オプ テ ィ カル イ ン タ ー フ ェ イ ス モジ ュ ール 図 7 Classic ギガビ ッ ト イーサネ ッ ト オプ テ ィ カル イ ン タ ー フ ェ イ ス モジ ュ ール WS-X6416-GBIC 図 8 Classic ギガビ ッ ト イーサネ ッ ト オプ テ ィ カル イ ン タ ー フ ェ イ ス モジ ュ ール WS-X6408A-GBIC 製品 ト ラ ン シーバ タ イ プ ポー ト/イ ン タ ー フ ェ イ ス/コ ネ ク タ ポ ー ト 密 度/Cisco Catalyst シ ャ ー シ モデル 最大 フ レ ー ム サ イ ズ （ジ ャ ンボ フ レーム） 各ポー ト のキ ュ ー （Tx = 送信、Rx = 受信）* * キ ュ ーの表示例 ： 1p3q1t = プ ラ イ オ リ テ ィ キ ュ ー× 1、 ラ ウン ド ロ ビ ン キ ュ ー× 3、 ス レ ッ シ ュ ホール ド × 1 WS-X6416-GBIC GBIC 16 ポー ト

、1000BASE-SX、 -LX/LH、 -ZX、 -T、 1000BASECWDM、 -DWDM、 SC コ ネ ク タ • 192 ポー ト /6513 • 128 ポー ト /6509 最大 9216 バイ ト / フ レーム • Tx-1p2q2t • Rx-1p1q4t

WS-X6408A-GBIC GBIC 8 ポ ー ト 、 1000BASE-SX、 -LX/LH、 -ZX、 -T、 1000BASECWDM、 -DWDM、 SC コ ネ ク タ • 96 ポー ト /6513 • 64 ポー ト /6509 最大 9216 バイ ト / フ レーム • Tx-1p2q2t • Rx-1p1q4t

イ ン タ ー フ ェ イ ス ご と の対応距離 表 7 に、 Cisco Catalyst 6500 シ リ ーズのすべてのギガビ ッ ト イーサネ ッ ト モジ ュールについて、 サポー ト する イ ン ターフ ェ イ スお よ び距離を ま と め ます。 表 7 Cisco Catalyst 6500 シ リ ーズのギガビ ッ ト イーサネ ッ ト モジ ュ ールがサポー ト する イ ン タ ー フ ェ イ スおよび距離 モ ジ ュ ール SFP/GBIC 波長 （nm） フ ァ イバ/ ケーブル タ イ プ コ アサイ ズ （ ミ ク ロ ン） モデル帯域幅 （MHz/km） ケーブル長 WS-X6748-SFP WS-X6724-SFP WS-X6816-GBIC WS-X6516A-GBIC WS-X6516-GBIC WS-X6416-GBIC WS-X6408A-GBIC 1000BASE-SX 850 MMF 62.5 62.5 50.0 50.0 160 200 400 500 220 m （722 フ ィ ー ト ） 275 m （902 フ ィ ー ト ） 500 m （1,640 フ ィ ー ト ） 550 m （1,804 フ ィ ー ト ） WS-X6748-SFP WS-X6724-SFP WS-X6816-GBIC WS-X6516A-GBIC WS-X6516-GBIC WS-X6416-GBIC WS-X6408A-GBIC 1000BASE-LX/LH 1300 MMF* SMF * モー ド 調整パ ッ チが必要です。 MMF、 1000BASE-LX/LH SFP/GBIC、 および短い リ ン ク距離 （数十 m） の通常のパ ッ チ コ ー ド を使用する と 、 ト ラ ン シーバが 飽和 し て、BER （ビ ッ ト エ ラ ー レー ト ） が発生する可能性があ り ます。 また、 直径 62.5 ミ ク ロ ンの MMF を搭載 し た LX/LH SFP/GBIC を使用する場合は、 リ ン ク の送信側 と 受信側の両方で、SFP および MMF ケーブル間にモー ド 調整パ ッ チ コ ー ド を取 り 付ける必要があ り ます。 リ ン ク長が 300 m （984 フ ィ ー ト ） を 超え る場合は、 モー ド 調整パ ッ チ コ ー ド が必要です。 62.5 50.0 50.0 9/10 500 400 500 – 550 m （1,804 フ ィ ー ト ） 550 m （1,804 フ ィ ー ト ） 550 m （1,804 フ ィ ー ト ） 10 km（32,810 フ ィ ー ト ） WS-X6748-SFP WS-X6724-SFP WS-X6816-GBIC WS-X6516A-GBIC WS-X6516-GBIC WS-X6416-GBIC WS-X6408A-GBIC 1000BASE-ZX 1550 SMF 9/10 – 70 ～ 100 km （43.4 ～ 62 マ イル）** ** 1000BASE-ZX-SFP は、 分散シ フ ト 型 SMF または低減衰 SMF を使用する こ と で、 最大 100 km ま で到達で き ます。 距離は、 フ ァ イバの品質、 ス プ ラ イ ス数、 および コ ネ ク タ に よ っ て異な り ます。 WS-X6748-SFP WS-X6724-SFP WS-X6816-GBIC WS-X6516A-GBIC WS-X6516-GBIC WS-X6416-GBIC WS-X6408A-GBIC 1000BASE-T – カ テ ゴ リ 5 – – 100 m （328 フ ィ ー ト ）

発注情報 表 8 Catalyst 6500 シ リ ーズ シ ャ ーシの部品番号 製品番号 説明 WS-X6748-SFP 48 ポー ト ハイパフ ォ ーマ ン ス混合 メ デ ィ ア ギガ ビ ッ ト イ ーサネ ッ ト イ ン タ ー フ ェ イ ス モ ジ ュ ール。 別途 SFP が必要。 CEF720。 WS-X6724-SFP 24 ポー ト ハイパフ ォ ーマ ン ス混合 メ デ ィ ア ギガ ビ ッ ト イ ーサネ ッ ト イ ン タ ー フ ェ イ ス モ ジ ュ ール。 別途 SFP が必要。 CEF720。 WS-F6700-DFC3BXL 分散型フ ォ ワーデ ィ ング カ ー ド （DFC-3BXL）。 WS-X67xx ラ イ ン カー ド を分散型フ ォ ワーデ ィ ング （3BXL） にア ッ プグ レー ド 。WS-SUP720-3BXL と の組み合わせ使用。 WS-F6700-DFC3B 分散型 フ ォ ワーデ ィ ン グ カ ー ド （DFC-3B） 。 WS-X67xx ラ イ ン カ ー ド を分散型フ ォ ワーデ ィ ング （3B） に ア ッ プグ レー ド 。WS-SUP720-3B と の組み合わせ使用。

WS-F6700-DFC3A 分散型 フ ォ ワーデ ィ ン グ カ ー ド （DFC-3A） 。 WS-X67xx ラ イ ン カ ー ド を分散型フ ォ ワーデ ィ ング （3A） に ア ッ プグ レー ド 。WS-SUP720-3A と の組み合わせ使用。

WS-X6816-GBIC デ ュ アル フ ァ ブ リ ッ ク チ ャ ネル イ ン タ ー フ ェ イ スおよび分散型フ ォ ワーデ ィ ング機能付きの Cisco Catalyst 6500 シ リ ーズ ス イ ッ チ用 16 ポー ト CEF256 ギガビ ッ ト イ ーサネ ッ ト イ ン タ ー フ ェ イ ス モジ ュ ール。GBIC および分散型フ ォ ワーデ ィ ング カ ー ド （DFC） が必要。

WS-X6516A-GBIC シ ングル フ ァ ブ リ ッ ク チ ャ ネル イ ン タ ー フ ェ イ ス付きの Cisco Catalyst 6500 シ リ ーズ ス イ ッ チ用 16 ポー ト CEF256 ギガビ ッ ト イーサネ ッ ト イ ン タ ー フ ェ イ ス モジ ュール。 GBIC が必要。 ア ッ プグレー ド によ り 分 散型フ ォ ワーデ ィ ングのサポー ト が可能。 ポー ト あた り 1 M のバ ッ フ ァ サイズ。

WS-X6516-GBIC シ ングル フ ァ ブ リ ッ ク チ ャ ネル イ ン タ ー フ ェ イ ス付きの Cisco Catalyst 6500 シ リ ーズ ス イ ッ チ用 16 ポー ト CEF256 ギガビ ッ ト イーサネ ッ ト イ ン タ ー フ ェ イ ス モジ ュール。 GBIC が必要。 ア ッ プグレー ド によ り 分 散型フ ォ ワーデ ィ ングのサポー ト が可能。 ポー ト あた り 512 K のバ ッ フ ァ サイズ。

WS-F6K-DFC3A 分散型フ ォ ワーデ ィ ング カ ー ド （3A）。 6816 モジ ュール用 。 SUP720 と の組み合わせ使用。 WS-F6K-DFC 分散型フ ォ ワーデ ィ ング カ ー ド 。 65xx、 6816 モジ ュ ール用。 SUP2 と の組み合わせ使用。

WS-X6416-GBIC Cisco Catalyst 6000 シ リ ーズ ス イ ッ チ用の 16 ポー ト Classic ギガ ビ ッ ト イ ーサネ ッ ト イ ン タ ー フ ェ イ ス モ ジ ュ ール。 別途 GBIC が必要。

WS-X6408A-GBIC Cisco Catalyst 6000 シ リ ーズ ス イ ッ チ用の拡張 QoS 機能付き 8 ポー ト Classic ギガビ ッ ト イーサネ ッ ト イ ン タ ー フ ェ イ ス モジ ュ ール。 別途 GBIC が必要。 GLC-SX-MM 1000BASE-SX SFP （マルチモー ド のみ） デ ュ アル LC コ ネ ク タ GLC-ZX-SM 1000BASE-ZX SFP （シ ングルモー ド のみ） デ ュ アル LC コ ネ ク タ GLC-LH-SM 1000BASE-LX SFP （シ ングルモー ド のみ） デ ュ アル LC コ ネ ク タ GLC-T 1000BASE-T SFP （銅線ツ イ ス ト ペア） RJ-45 コ ネ ク タ WS-G5487 1000BASE-ZX GBIC （シ ングルモー ド のみ） WS-G5486 1000BASE-LX/LH GBIC （シ ングルモー ド またはマルチモー ド ） WS-G5484 1000BASE-SX GBIC （マルチモー ド のみ） WS-G5483= 1000BASE-T GBIC CWDM-SFP-1470= * * 1490、 1510、 1530、 1550、 1570、 1590、 1610 nm の波長で も提供 さ れます。 1470 を その他の波長に置き換えて、 必要な波長を指定 し ます。 た と えば、 CWDM-SFP-1590= は、 1590 nm の波長をサポー ト する CWDM SFP モジ ュ ールの部品番号です。 Cisco CWDM SFP 1470 nm、 ギガビ ッ ト イーサネ ッ ト および 1G/2G FC CWDM-GBIC-1470= ** ** 1490、 1510、 1530、 1550、 1570、 1590、 1610 nm の波長で も提供 さ れます。 1470 を その他の波長に置き換えて、 必要な波長を指定 し ます。 た と えば、 CWDM-GBIC-1590= は、 1590 nm の波長をサポー ト する CWDM GBIC モジ ュ ールの部品番号です。

Cisco 1000BASE-CWDM GBIC 1470 nm DWDM-GBIC-60.61 ***

*** その他の波長で も提供 さ れます。 60.61 を その他の波長に置き換えて、 必要な波長を指定 し ます。 た と えば、 DWDM-GBIC-30.33 = は、 1530.33 nm の波長をサ ポー ト する DWDM GBIC モジ ュ ールの部品番号です。 追加情報については、 DWDM GBIC のデー タ シー ト を参照 し て く だ さ い。

仕様

標準プ ロ ト コル

• IEEE 802.1d、 IEEE 802.1p、 IEEE 802.1q、 IEEE 802.1s、 IEEE 802.1w、 IEEE 802.3x、 IEEE 802.3z、 IEEE 802.3ab、 IEEE 802.3ad • 1000BASE-T、 1000BASE-X （GBIC）、 1000BASE-SX、 1000BASE-LX/LH、 1000BASE-ZX、 CWDM

物理仕様 • Catalyst 6500 シ リ ーズ シ ャーシの ス ロ ッ ト を 1 つ使用 • 寸法 （高 さ × 幅× 奥行） ： 3.0 × 35.6 × 40.6 cm （1.2 × 14.4 × 16 イ ンチ） 環境条件 • 動作温度 ： 0 ～ 40°C （32 ～ 104°F） • 保管温度 ： –40 ～ 75°C （–40 ～ 167°C） • 相対湿度 ： 10 ～ 90% （結露 し ない こ と ） • 動作時高度 ： –60 ～ 4000 m

• Mean Time Between Failure （MTBF; 平均故障間隔） ： シ ス テ ム構成に関 し て 7 年間 安全基準 Cisco Catalyst 6500 シ リ ーズ ギガビ ッ ト イーサネ ッ ト イ ン ターフ ェ イ ス モジ ュールは、 シ ス テ ム搭載時、 次の安全基準に適合 し ます。 • UL 1950 • CSA C22.2 No.950 • EN 60950 • EN 60825-1 • IEC 60950 • IEC 60825-1 • TS 001 • CE marking • AS/NZS 3260 • 21CFR1040 EMC 基準

Cisco Catalyst 6500 シ リ ーズ ギガビ ッ ト イーサネ ッ ト イ ン ターフ ェ イ ス モジ ュールは、 シ ス テ ム搭載時、 次の EMI 規格に適合 し ます。 • FCC Part 15 （CFR 47） ク ラ ス A • VCCI • EN55022 • EN55024 • CISPR 22 • CE marking • AS/NZS 3548 ネ ッ ト ワー ク管理 • ETHERLIKE-MIB （RFC 1643） • IF-MIB （RFC 1573）

• Bridge MIB （RFC 1493） • CISCO-STACK-MIB • CISCO-VTP-MIB • CISCO-CDP-MIB • RMON MIB （RFC 1757） • CISCO-PAGP-MIB • CISCO-STP-EXTENSIONS-MIB • CISCO-VLAN-BRIDGE-MIB • CISCO-VLAN-MEMBERSHIP-MIB • ENTITY-MIB （RFC 2037） • HC-RMON • RFC1213-MIB （MIB-II） • SMON-MIB ス テーシ ョ ン間の最大ケーブル長 • 1000BASE-SX ： 62.5 µm マルチモー ド フ ァ イ バ ： 最大 275 m • 1000BASE-SX ： 50 µm マルチモー ド フ ァ イ バ ： 最大 550 m • 1000BASE-LX ： 62.5 µm マルチモー ド フ ァ イ バ ： 最大 550 m • 1000BASE-LX ： 50 µm マルチモー ド フ ァ イ バ ： 最大 550 m • 1000BASE-LX ： 9/10 µm シ ン グルモー ド フ ァ イ バ ： 最大 5 km* • 1000BASE-LH ： 62.5 µm マルチモー ド フ ァ イ バ ： 最大 550 m • 1000BASE-LH ： 50 µm マルチモー ド フ ァ イ バ ： 最大 550 m • 1000BASE-LH ： 9/10 µm シ ン グルモー ド フ ァ イ バ ： 最大 10 km • 1000BASE-ZX ： 9/10 µm シ ン グルモー ド フ ァ イ バ ： 最大 70 km • 1000BASE-ZX ： 分散シ フ ト 型フ ァ イ バ ： 最大 100 km • 1000BASE-T ： カテ ゴ リ 5 ケーブル ： 最大 100 m

* シス コの 1000BASE-LX/LH イ ン タ ー フ ェ イ スは、 IEEE 802.3z 1000BASE-LX 標準に完全に適合 し ています。 ただ し 、 これらのイ ン タ ー フ ェ イ スは高品質のた め、 標準では最大 5 km と 規定 さ れている シ ングルモー ド フ ァ イバを 10 km まで延長する こ と がで き ます。 イ ン ジケー タ お よび イ ン タ ー フ ェ イ ス • Status ： グ リ ーン （正常動作）、 レ ッ ド （障害）、 オ レ ン ジ （モジ ュール起動中ま たは診断実行中） • Link Good ： グ リ ーン （ア ク テ ィ ブ）、 オ レ ン ジ （デ ィ セーブル）、 オ フ （非ア ク テ ィ ブ ま たは未接続）、 オ レ ン ジの点滅 （診 断エ ラ ーに よ る デ ィ セーブル） • 1000BASE-SX ： GBIC （ メ ス、 マルチモー ド ） • 1000BASE-LX/LH ： GBIC （ メ ス、 マルチモー ド ） • 1000BASE-LX/LH ： GBIC （ メ ス、 シ ン グルモー ド ） • 1000BASE-ZX ： GBIC （ メ ス、 シ ン グルモー ド ） • 1000BASE-ZX ： GBIC （ メ ス、 分散シ フ ト 型） • 1000BASE-SX ： MT-RJ （ メ ス、 マルチモー ド ） • 1000BASE-T ： RJ-45
