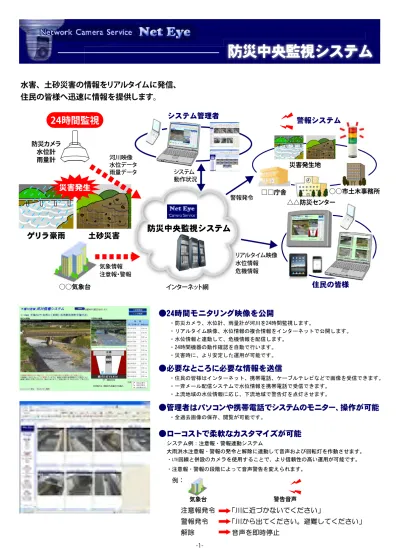

防災中央監視システム システム管理者 警報システム 災害発生 ゲリラ豪雨 土砂災害 防災中央監視システム 住民の皆様 24 時間モニタリング映像を公開 防災カメラ 水位計 雨量計が河川を24 時間監視します リアルタイム映像 水位情報の複合情報をインターネットで公開します 水位情報と連動して 危機情

注意報発令

「川に近づかないでください」

警報発令

「川から出てください。避難してください」

解除

音声を即時停止

水害、土砂災害の情報をリアルタイムに発信、

住民の皆様へ迅速に情報を提供します。

気象台

●24時間モニタリング映像を公開

・防災カメラ、水位計、雨量計が河川を24時間監視します。 ・リアルタイム映像、水位情報の複合情報をインターネットで公開します。 ・水位情報と連動して、危機情報を配信します。 ・24時間機器の動作確認を自動で行います。 ・災害時に、より安定した運用が可能です。

●管理者はパソコンや携帯電話でシステムのモニター、操作が可能

・全過去画像の保存、閲覧が可能です。

●必要なところに必要な情報を送信

・住民の皆様はインターネット、携帯電話、ケーブルテレビなどで画像を受信できます。 ・一斉メール配信システムで水位情報を携帯電話で受信できます。 ・上流地域の水位情報に応じ、下流地域で警告灯を点灯させます。

防災中央監視システム

警告音声 システム例：注意報・警報連動システム 大雨洪水注意報・警報の発令と解除に連動して音声および回転灯を作動させます。 ・LTE回線と併設のカメラを使用することで、より信頼性の高い運用が可能です。 ・注意報・警報の段階によって音声警告を変えられます。 例：

●ローコストで柔軟なカスタマイズが可能

-1-災害発生

ゲリラ豪雨

土砂災害

住民の皆様

システム管理者

警報システム

防災カメラ 水位計 雨量計 □□庁舎 ○○気象台 △△防災センター ○○市土木事務所

防災中央監視システム

インターネット網 河川映像 水位データ 雨量データ リアルタイム映像 水位情報 危機情報 気象情報 注意報・警報 警報発令 システム 動作状況 災害発生地

24時間監視

Webページ監視機能一覧

導入実績

カメラ設置箇所マップ

カメラ画像（静止画）と水位計画面

携帯電話での情報提供

・地図上から見たい場所を簡単選択 ・探しやすいポップアップ表示 ・画面でリアルタイムの画像 ・カメラと水位計を同時設置します ・非接触(超音波)で河川水位が計測可能 ・分解能は1.25cm ・警戒水位に達すると表示を切り替えたり 管理者へメール通知可能(オプション) ・リアルタイム画像 ・現在の水位表示 ・水位上昇等による注意メール発信

■一般公開画面

■管理画面

機器・回線動作状況一覧確認画面

過去の画像確認画面

地域別マルチリアルタイム動画画面

・機器・回線異常通知機能 ・その他管理機能 ・過去の画像確認画面 ・見たい画像を素早く表示できる ・見やすく使いやすいレイアウトデザイン。 ・ご自身のパソコンへ画像が保存ができます。 ・地域エリア別にレイアウトを作成 ・所轄の消防などへのリアルタイム映像提供 ・増水時など管轄消防所でもモニタリング可能 ・赤外線カメラで夜間でも鮮明な映像を提供

導入先企業様

管轄

業種

H22.3 小城市防災 佐賀県小城市 官公庁 H21.6 兵庫県光都土木事務所 兵庫県西播磨県民局 官公庁 H20.8 兵庫県龍野土木事務所 兵庫県西播磨県民局 官公庁 H20.6 神戸市建設局西部建設事務所 兵庫県神戸市 官公庁 H19.11 兵庫県養父土木事務所 兵庫県但馬県民局 官公庁 H19.11 神戸市建設局下水道河川部河川課 兵庫県神戸市 官公庁

参考URL

http://bousai-ogi.jp/ http://www1.winknet.ne.jp/~kasen01/pc.html http://www.mizumori.jp/tatsuno/ http://www.mizumori.jp/yabu/ http://www.arksystem.jp/kobe_jirei.pdf H17.5 兵庫県西宮土木事務所 兵庫県阪神南県民局 官公庁 H14.4 兵庫県西宮市環境局 兵庫県西宮市 官公庁 お問い合わせ

アークシステム株式会社

京都市右京区太秦川所町7番地105

TEL:075-863-2181 FAX:075-863-2200

-1-山崎IC 揖 保 川 揖 保 川 千 種 川 引 原 川 ６ ２９ ２９ インターネット網

  処理サーバー

システム図

インターネット網 山崎IC 揖 保 川 揖 保 川 千 種 川 引 原 川 ６ ２９ ２９ B 地点 A 地点 C 地点 D 地点 F 地点 G 地点 J 地点 I 地点 H 地点 K地点 E 地点 放射線量グラフ 1時間あたりの放射線量 1.0mSv/h 0.5mSv/h 0mSv/h マイクロシーベルト/時間 ○○放射線量モニタリングシステム 時間放射線量 日放射線量 放射線量 グラフ 放射線量 表 地図画面 A 地点 B 地点 C 地点 D 地点 過去24時間の放射線量表 ○○放射線量モニタリングシステム 時間放射線量 日放射線量 放射線量 グラフ 放射線量 表 地図画面 A 地点 B 地点 C 地点 D 地点 E 地点 F 地点 G 地点 H 地点 I 地点 J 地点 K 地点 観測地名 ○○放射線量モニタリングシステム 観測地名：A地点 過去24時間の放射線量グラフ 観測地名：B地点 過去24時間の放射線量グラフ 観測地名：C地点 過去24時間の放射線量グラフ 観測地名：D地点 過去24時間の放射線量グラフ 時間放射線量 日放射線量 放射線量 グラフ 放射線量 表 地図画面 A 地点 B 地点 C 地点 D 地点 E 地点 F 地点 G 地点 H 地点 I 地点 J 地点 K 地点 観測地名

システム図

モニタリングポスト インターネット回線 LTE回線 24時間測定

●マルチモニタリングシステム

LTEエリア内で太陽光さえあれば、電源や配線不要ですぐ設置・運用可能な放射線量測定モニタリングポストと、 モニタリングポストからのデータをインターネット回線を使い収集、集積処理するサーバーにより、 見やすい表やグラフ、または地図上に視覚的にわかりやすく表示し、配信することが可能なシステムです。

●放射線モニタリングポスト

・ソーラーパネルで電源不要。設置してすぐに運用が可能です。 ・LTEエリアであればどこでも設置(※1)、分解、移動ができますので導入が容易です。 ・低消費電力+高出力パネル採用で、不日照５日保証（実質無停止）での運用が可能です。 ・信頼性の高いガイガーカウンターを使用し線量そのものをカウント計測します。 ・人間が受ける放射線量に近い高さで計測します。（1m∼2.5m調整可能） ※LTEエリア外では衛星インターネット回線 での運用も可能。 （回線速度1Mbps/512kbps∼）

●サーバー

・インターネット経由でパソコン、携帯電話、iPhone、iPad、Android端末などでどこからでも放射線量の値を見ることができます。 ・100箇所まで対応した管理処理サーバー（大手データセンター内に設置） ・見やすいグラフと最長30年分のデータを蓄積していつでもCSV形式で出力が可能です。 ・お客様には専用サーバーを提供しますので データが外部に漏洩する心配がありません。 ・お客様が計測データを補正することが 可能なシステムです。

特徴

RT-SFR100

LTE+ソーラー+放射線モニタリング

  ソーラー型放射線量測定

 マルチモニタリングポストシステム

RT-SFR100

（モニタリングポスト）

RT-SVR-RD

（サーバー）

2012.

04

アークシステム株式会社

〒616-8143 京都市右京区太秦川所町7-105

TEL:075-863-2181 FAX:075-863-2200

ARK SYSTEM

http://

www.arksystem.jp

arksystem.jp@gmail.com

価格はお問い合わせください。

※1 安定が悪い場所への設置は、足におもりなどを載せて固定させてください。 ※2 設置場所は約1×1.5m四方の広さが必要です。 ※ ガイガーカウンターは製品ごとに個体差があります。 当社では製品ごとにカウント君で正しく計測・校正して出荷しております。

ガイガーカウンター仕様

陰極材質 ステンレス鋼 寸法 76.1×53.6×15.5 mm 重量 125 g 動作温度範囲 -40∼75 °C 検知器（センサー） ネオン＋ハロゲン封入ガイガー＝ミュラー計数管 面密度       2.0 mg/c㎡ 雲母窓 有効径       44.5 mm 電気的特性 推奨陽極抵抗器    4.7 MΩ 最大作動電圧 425 V 推奨作業電圧 500 V 作業電圧範囲 475 -675 V ガンマ感度Co60    60 cps/mr/hr 測定カウント数 毎分30カウント （cpm） 最小陽極抵抗器 3.3 MΩ エネルギー感度 アルファ 3 MeV以上 ベータ 50 keV以上 ガンマ/X線 7 keV以上

オプション品

・避雷針 ・PTZカメラ ・看板 ・鳥よけ

商品仕様

電圧 12 V 動作電流 0.6 A 使用温度 -20∼50 ℃ バッテリー寿命 2 年 バッテリー容量 105 AH 不日照 5日 システム消費電力 運用時 8W

ソーラーパネル仕様

型番  RT-SP100 定格出力(PM)  100 W 最大作動電圧(VMP)  18 V 最大作動電流(IMP)  5.56 A 開放電圧(VOC)  22.36 V 短絡電流(ISC)  6.02 A サイズ  1210×540×35 mm 本体重量  10.5 kg 期待寿命 10年

セット本体仕様

ポールサイズ  外周    φ114 mm  高さ    2500 mm  足サイズ    1210×1110 mm(※2) ボックスサイズ  高さ    430×550×250 mm

インターネット網

ストリーミングサーバ

回線 インターネット回線 動画・静止画 動画・静止画 24時間監視

システム図

RT-SFC100

-1-●オールインワンで設置場所、使用用途を選び

ません

・ソーラーパネルで電源不要。設置してすぐに運用が可能で す。 ・ エリアであればどこでも設置(※1)、分解、移動ができま すので様々な用途に使用できます。 ・マラソン大会やイベントの臨時的な遠隔監視設備として。 ・交通状況の監視など。 他用途例： 工事現場監視 土砂災害監視 建設現場監視 防災河川モニタリング 不法投棄監視 牧場監視 沿岸監視

●

回線を使用し､インターネットで監視が

可能

・ エリア内であればどこでも設置でき、24時間監視及び 録画が可能です。 ・業界初のスムーズなリアルタイム映像を配信。 回線で 10フレーム以上、1000人以上同時配信が可能です。 ・パソコン、携帯電話、iPhone、iPad、Android端末などでどこか らでもカメラ映像を見ることができます。 ・当社NetEyeサーバーで録画データを保存、配信するので設 置場所に録画機材は不要。証拠隠滅を防ぐことができます。

●赤外線対応カメラを使用

_・ 1MP/ HDTV 720p 相当の高画質 ・デイナイト機能（昼・夜とも監視可能） ・マルチ H.264 ストリーム ・デジタルPTZ（パン・チルト・ズーム） ・リモートバックフォーカスによる遠隔ピント調整

●多種のカメラハウジングが取り付け可能

・ポール取り付け金具で取り付け可能なハウジング は全て取り付け可能です。

特徴

All In One

ソーラー型

Web

監視カメラシステム

RT-SFC100

（

200W

パネル１枚型）

・モバイル回線の死活監視機能搭載 ・遠隔電源コントロール機能 2ch搭載 ・遠隔タイマー設定機能 DOCOMO DOCOMO DOCOMO 発電所警備 等

DOCOMO

DOCOMO

録画

配信

AXIS P1364 AXIS P1425-LE Mk_Ⅱ AXIS P5635-E MK Ⅱ

【PTZｵﾌﾟｼｮﾝ】

 カメラ機能

・モーション機能 ・赤外線対応（夜でもok） ・高画質 ・PTZカメラ(オプション)

 カメラ仕様

レンズ ﾊﾞﾘﾌｫｰｶﾙ2.8∼8mm、水平画角100°∼ 34°、F1.2、DCｱｲﾘｽ、IR補正、CSﾏｳﾝﾄ デイナイト 自動着脱式赤外線カットフィルター 光感度/最低照度 カラー： 0.1ルクス、F1.2、白黒：0.02 ルクス、F1.2 音声ストリーミング 双方向 全二重 セキュリティ パスワード保護、IPアドレスフィルタリ ング、ダイジェスト認証、HTTPSb暗号化、 IEEE 802.1Xネットワークアクセスコン トロール、ユーザーアクセスログ アラームイベント FTP、HTTP、電子メールによるファイル のアップロード電子メール、HTTP、 TCPによるイベント通知、外部出力の 駆動 解像度 フレームレート すべての解像度で30フレーム/秒 ビデオストリーミング 個別設定可能な H.264/Motion JPEG マルチストリームフレームレートと帯 域が制御可能 VBR/CBR H.264 動作環境 温度-10℃∼50℃湿度20 80% RH（結 露不可）

 商品仕様

電圧 12V 動作電流 0.6A 使用温度 -20℃∼50℃ バッテリー寿命 2年 バッテリー容量 105AH 不日照 5日 システム消費電力 運用時7.2W（カメラ・DOCOMO通信機）

 ソーラーパネル仕様

定格出力(PM) 100W 最大作動電圧(VMP) 18.0V 最大作動電流(IMP) 5.56A 開放電圧(VOC) 22.36V 短絡電流(ISC) 6.02A サイズ 1210x540x35mm 本体重量 10.5kg 期待寿命 10年

 セット本体仕様

ポールサイズ  外周 φ114mm  高さ 2500mm  足サイズ 1210mm×1110mm（※2） ボックスサイズ  高さ 430mm×550mm×250mm

 オプション品

・避雷針 ・PTZカメラ ・ポール取り付け金具 ・看板 ・鳥よけ ・A/Dコンバータ RT-PV2 水位計や雨量計などの計測装置を接続できます。 遠隔でデータの収集や機器のコントロールが可能です。 8ch入力 8ch出力

お問い合わせ

アークシステム株式会社

京都市右京区太秦川所町7番地105

TEL:075-863-2181

FAX:075-863-2200

※1 安定が悪い場所への設置は、足におもりなどを載せて固定させてください。 ※2 設置場所は約1×1.5m四方の広さが必要です。

Email：arksystem.jp@gmail.com

1280x960a (約1.3メガピクセル) ∼160×90 200W 37.5V 5.33A 46.5V 5.62A 1580x808x45mm 15.0kg 10年

 

-1- 

・ソーラーパネル＋衛星通信を使い、電源と通信回線が無い現場 (F エリア外 ) からでも

24 時間監視 ( 不日照５日保証 ) 映像及び各種データーをリアルタイムで配信することができます。

・電力会社への申請・工事、通信回線の手続き・工事、共に不要です。

・パラボラを設置できる場所さえあればよく、設置後すぐに運用可能です。（スタンド自立型で土木工事不要）

・業界初のスムーズなリアルタイム映像を配信。衛星回線で 15 フレーム以上、1000 人以上同時配信が可能です。

・パソコン、携帯電話、iPhone、iPad、Android 端末などでどこからでもカメラ映像を見ることができます。

・当社 NetEye サーバーで録画データを保存、配信するので設置場所に録画機材は不要。証拠隠滅を防ぐことができま

す。

・不日照が続いても５日間連続可動可能です。（標準仕様）

・回線速度 2M（上り下り）

・カメラライブ映像配信（２４時間同時ストリーミング配信可能）

・データー取得（水位・雨量等設置可能）

・価格はお問い合わせください。

      

用途例： 工事現場監視

土砂災害監視

 建設現場監視

防災河川モニタリング

 不法投棄監視

牧場監視

 農場監視

ダム監視

 沿岸監視

密漁監視、等 

インターネット網 ストリーミングサーバ

衛星回線

インターネット回線 動画・静止画   配信 動画・静止画

システムイメージ図

赤道上空 36,000ｋｍ 24時間監視 電源設備の無い山間部など

電力供給

ソーラーパネル

パソコン・モバイル端末 上り下り２Mbps ※オプション 水位計 , 雨量計 データ取込可能

衛星通信とソーラーパネルを使用し、電源や通信用回線の無い場所でも

容易に設置でき、設置後すぐに運用開始可能なシステムです。

LTE

ソーラー＋衛星通信

Web 監視カメラシステム

RT-BS600

アークシステム株式会社

〒616-8143 京都市右京区太秦川所町7-105

TEL:075-863-2181 FAX:075-863-2200

ARK SYSTEM

http://www.arksystem.jp

arksystem.jp@gmail.com

カメラ仕様

・モーション機能

・赤外線対応（夜でもok）

・高画質 

・PTZカメラもok

・ソーラーシステム

レンズ

バリフォーカル3∼8mm、水平画角59°∼25°、F1.4、DCアイリス

デイナイト

自動着脱式赤外線カットフィルター

光感度/最低照度

カラー：0.3ルクス、白黒：0.05ルクス、F1.2

音声ストリーミング

双方向

セキュリティ

パスワード保護、IPアドレスフィルタリング、ダイジェスト認証、HTTPS暗号化、

IEEE 802.1Xネットワークアクセス コントロール、ユーザーアクセスログ

アラームイベント

FTP、HTTP、電子メール

解像度

160×90∼1280×800（1メガピクセル）

（VAPIXによって1440×900（1.3メガピクセル）に拡大された解像度をサポート）

フレームレート

すべての解像度で30フレーム/秒

ビデオストリーミング

個別設定可能なH.264、Motion JPEGマルチストリーム

動作環境

温度0℃∼50℃

※夜間の監視などに効果を発揮する、夜間視認性が高いサーマルカメラも取付け可能です。

カメラ機能

●赤外線対応カメラ

・1MP/ HDTV 720p 相当の高画質

・デイナイト機能（昼・夜とも監視可能）

・マルチ H.264 ストリーム

・デジタルPTZ（パン・チルト・ズーム）

・リモートバックフォーカスによる遠隔ピント調整

●多種のカメラハウジングが取り付け可能

・ポール取り付け金具（OUT-450）で取り付け可能なハウジングは全て取り付け可能です。

カメラ使用例

( サーマルカメラも対応 )

価格はお問い合わせください。

●オールインワンで設置場所、使用用途を選び

ません

・ソーラーパネルで電源不要。設置してすぐに運用が可能で す。 ・５日間不日照データ欠損なし ・LTE エリアであればどこでも設置(※1)、分解、移動ができま すので様々な用途に使用できます。 用途例： 工事現場監視 土砂災害監視 建設現場監視 防災河川モニタリング 不法投棄監視 牧場監視、等

●

一箇所で、多種のデータが計測可能（組合せ自由）

・静止画・動画 ・地滑りデータ ・雨量データ、等

●多種のカメラハウジングが取り付け可能

・ポール取付金具（OUT-450）で取り付け可能なハウジングは 全て取付け可能です。

● LTE回線を使用し､インターネットで監視が

可能

・LTEエリア内であればどこでも設置でき、24時間監視及び 録画が可能です。 ・業界初のスムーズなリアルタイム映像を配信。FOMA回線で 10フレーム以上、1000人以上同時配信が可能です。 ・パソコン、携帯電話、iPhone、iPad、Android端末などでどこか らでもカメラ映像を見ることができます。 ・当社NetEyeサーバーで録画データを保存、配信するので設 置場所に録画機材は不要。証拠隠滅を防ぐことができます。

●赤外線対応カメラを使用

・1MP/ HDTV 720p 相当の高画質 ・デイナイト機能（昼・夜とも監視可能） ・マルチ H.264 ストリーム ・デジタルPTZ（パン・チルト・ズーム） ・リモートバックフォーカスによる遠隔ピント調整

特徴

-１-雨量 地滑り

処理サーバ

地滑りセンサー、等

（オプション）

ワイヤー

インターネット回線

24時間監視

システムイメージ図

防災カメラ

FOM

回線

動画・静止画像配信 雨量データ 地滑りセンサー 雨量計 ● リアルタイム表示 ● 地滑りセンサーメール ● 雨量閾値通知メール 土木事務所、等 表示データ 組合わせ自由

インターネット網

パソコン・モバイル端末 雨量データグラフ表示

転倒ます式雨量計

RT-SRC200

All In One

ソーラー型 雨量&カメラ Web監視システム

設置場所を選ばず、雨量や映像などの各種データを

   Webでタイムリーに監視できるシステムです

LTE

カメラ機能

・モーション機能 ・赤外線対応（夜でもok） ・高画質 ・PTZカメラもok ・ソーラーシステム

カメラ仕様

レンズ バリフォーカル3∼8mm、水平画角 59°∼25°、F1.4、DCアイリス デイナイト 自動着脱式赤外線カットフィルター 光感度/最低照度 カラー：0.3ルクス、白黒：0.05ルクス、 F1.2 音声ストリーミング 双方向 セキュリティ パスワード保護、IPアドレスフィルタリン グ、ダイジェスト認証、HTTPS暗号化、IEEE 802.1Xネットワークアクセスコントロー ル、ユーザーアクセスログ アラームイベント FTP、HTTP、電子メール 解像度 160×90∼1280×800（1メガピクセル） （VAPIXによって1440×900（1.3メガピク セル）に拡大された解像度をサポート） フレームレート すべての解像度で30フレーム/秒 ビデオストリーミング 個別設定可能なH.264、Motion JPEGマ ルチストリーム 動作環境 温度0℃∼50℃

商品仕様

電圧 12V 動作電流 0.6A 使用温度 -20℃∼50℃ バッテリー寿命 2年 バッテリー容量 105AH 不日照 5日 システム消費電力 運用時7.2W（カメラ・FOMA通信機）

ソーラーパネル仕様

100W

２枚 型番 SY-100M 定格出力(PM) 200W 最大作動電圧(VMP) 18V 最大作動電流(IMP) 5.56A×2 開放電圧(VOC) 22.36V×2 短絡電流(ISC) 6.02A×2 サイズ 963×805×35(mm) 本体重量 8kg 期待寿命 5年

セット本体仕様

ポールサイズ  外周 φ114mm  高さ 2500mm  足サイズ 1210mm×1110mm（※2） ボックスサイズ  高さ 430mm×550mm×250mm

オプション品

・避雷針 ・PTZカメラ ・ポール取り付け金具（OUT-450） ・看板 ・鳥よけ ・A/Dコンバータ RT-PV2 水位計や雨量計などの計測装置を接続できます。 遠隔でデータの収集や機器のコントロールが可能です。 8ch入力 8ch出力 ※1 安定が悪い場所への設置は、足におもりなどを載せて固定させてください。 ※2 設置場所は約1×1.5m四方の広さが必要です。

2011.

12

アークシステム株式会社

〒616-8143 京都市右京区太秦川所町7-105

TEL:075-863-2181 FAX:075-863-2200

ARK SYSTEM

http://www.arksystem.jp

arksystem.jp@gmail.com

販売価格はお問い合わせください。

リース価格はお問い合わせください。

雨量計仕様

１転倒雨量 0.5mm計 または１mm計 ※ヒーター付きはオプション
