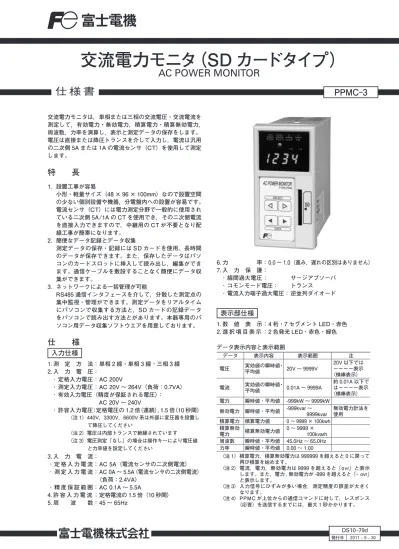

交流電力モニタは，単相または三相の交流電圧・交流電流を 測定して，有効電力・無効電力，積算電力・積算無効電力， 周波数，力率を演算し，表示と測定データの保存をします。 電圧は直接または降圧トランスを介して入力し，電流は汎用 の二次側 5A または 1A の電流センサ（CT）を使用して測定 します。
特 長
1. 設置工事が容易 小形・軽量サイズ（48 × 96 × 100mm）なので設置空間 の少ない個別設備や機器，分電盤内への設置が容易です。 電流センサ（CT）には電力測定分野で一般的に使用され ている二次側 5A/1A の CT を使用でき，その二次側電流 を直接入力できますので，中継用の CT が不要となり配 線工事が簡素になります。 2. 簡便なデータ記録とデータ収集 測定データの保存・記録には SD カードを使用。長時間 のデータが保存できます。また，保存したデータはパソ コンのカードスロットに挿入して読み出し，編集ができ ます。通信ケーブルを敷設することなく簡便にデータ収 集ができます。 3. ネットワークによる一括管理が可能 RS485 通信インタフェースを介して，分散した測定点の 集中監視・管理ができます。測定データをリアルタイム にパソコンで収集する方法と，SD カードの記録データ をパソコンで読み出す方法とがあります。本器専用のパ ソコン用データ収集ソフトウエアを用意しております。仕 様
入力仕様
1. 測 定 方 法： 単相 2 線・単相 3 線・三相 3 線 2. 入 力 電 圧： ･ 定格入力電圧： AC 200V ･ 測定入力電圧： AC 20V 〜 264V（負荷：0.7VA） ･ 有効入力電圧（精度が保証される電圧）： AC 20V 〜 240V ･ 許容入力電圧：定格電圧の 1.2 倍（連続），1.5 倍（10 秒間） （注 1）440V，3300V，6600V 系は外部に変圧器を設置し て降圧してください （注 2）電圧は内部トランスで絶縁されています （注 3）電圧測定「なし」の場合は操作キーにより電圧値 と力率値を設定してください 3. 入 力 電 流： ･ 定 格 入 力 電 流： AC 5A（電流センサの二次側電流） ･ 測 定 入 力 電 流： AC 0A 〜 5.5A（電流センサの二次側電流） （負荷：2.4VA） ･ 精 度 保 証 範 囲： AC 0.1A 〜 5.5A 4. 許 容 入 力 電 流 ： 定格電流の 1.5 倍（10 秒間） 5. 周 波 数： 45 〜 65Hz変換器 (FSC)
PPMC-3
仕 様 書
DS10–79d 6. 力 率： 0.0 〜 1.0（進み，遅れの区別はありません） 7. 入 力 保 護： ･ 線間過大電圧： サージアブソーバ ･ コモンモード電圧： トランス ･ 電流入力端子過大電圧： 逆並列ダイオード表示部仕様
1. 数 値 表 示： 4 桁・7 セグメント LED・赤色 2. 選 択 項 目 表 示 ： 2 色発光 LED・赤色・緑色 データ表示内容と表示範囲 データ 表示内容 表示範囲 注 電圧 実効値の瞬時値・平均値 20V 〜 9999V 20V 以下では－－－－表示 （横棒表示） 電流 実効値の瞬時値・平均値 0.01A 〜 9999A 約 0.01A 以下では－－－－表示（横棒表示） 電力 瞬時値・平均値 -999kW 〜 9999kW 無効電力 瞬時値・平均値 -999kvar 〜 9999kvar 無効電力計法を使用 積算電力 積算電力値 0 〜 9999 × 100kwh 積算無効 電力 積算無効電力値 0 〜 9999 × 100kvarh 周波数 瞬時値・平均値 45.0Hz 〜 65.0Hz 力率 瞬時値・平均値 0.00 〜 1.00 （注 1） 積算電力，積算無効電力は 999999 を超えると 0 に戻って 再び積算を始めます。 （注 2） 電流，電力，無効電力は 9999 を超えると「ovr」と表示 します。また，電力 , 無効電力が -999 を超えると「- ovr」 と表示します。 （注 3） 入力信号にひずみが多い場合，測定精度の誤差が大きく なります。 （注 4） PPMC が上位からの通信コマンドに対して，レスポンス （応答）を送信するまでには，最大 1 秒かかります。
AC POWER MONITOR
PPMC-3
測定精度
1. 電圧：± 1％ FS （注）FS（フルスパン）：200V 2. 電流：± 1％ FS （注）FS：5A × CT 比（5A（2 次）CT の場合） 1A × CT 比（1A（2 次）CT の場合） 3. 電力：± 1.5％ FS （注 1）FS： 1.73kW × CT 比（5A（2 次）CT，三相 3 線） 2kW × CT 比（5A（2 次）CT，単相 3 線） 1kW × CT 比（5A（2 次）CT，単相 2 線） 0.35kW × CT 比（1A（2 次）CT，三相 3 線） 0.4kW × CT 比（1A（2 次）CT，単相 3 線） 0.2kW × CT 比（1A（2 次）CT，単相 2 線） （注 2）力率 0.67 〜 1 において 4. 無効電力：± 3％ FS （注 1）FS： 1.73kvar × CT 比（5A（2 次）CT，三相 3 線） 2kvar × CT 比（5A（2 次）CT，単相 3 線） 1kvar × CT 比（5A（2 次）CT，単相 2 線） 0.35kvar × CT 比（1A（2 次）CT，三相 3 線） 0.4kvar × CT 比（1A（2 次）CT，単相 3 線） 0.2kvar × CT 比（1A（2 次）CT，単相 2 線） （注 2）力率 0.67 〜 1 において 5. 積算電力：± 1.5％ 6. 無効積算電力：± 3％ 7. 周波数：± 0.5％ 8. 力率：± 10％ FS （注）FS：1.0操作部仕様
1. 操 作 キ ー：4 キー・押しボタン式 2. 操 作 キ ー 機 能 ： ･ 表示データの切り替え： 電圧・電流・電力・無効電力・積算電力・ 無効積算電力・周波数・力率 ･ 測定条件設定－１： ･ 測定回路の選択： 単相 2 線 / 単相 3 線 / 三相 3 線 納入時の設定は「三相 3 線」 ･CT 比の設定：0 〜 9999 納入時の設定は「1」 ･ 外部設置変圧器の一次側電圧の選択： non ( なし ) /220V/440V/3300V/ 6600V 納入時の設定は「non（なし）」 ･ 電力警報設定値の設定：0 〜 9999kW 納入時の設定は「9999」 ･ 測定モードの選択： 通常測定モード / 省エネモード 納入時の設定は「通常測定モード」 （注）省エネモードは追加予定機能です ･ データ保存周期の設定： （本器内部および SD カード共通） 1 分 /2 分 /3 分 /4 分 /5 分 /6 分 /7 分 / 8 分 /9 分 /10 分 /15 分 /20 分 /30 分 / 40 分 /45 分 /50 分 /60 分 /120 分 納入時の設定は「5 分」 ･ 積算電力パルス出力単位： ･ 測定条件設定－２： ･ 表示点灯時間の設定： 常時点灯または操作終了後の消灯までの 時間設定 1 分 /2 分 /3 分 /4 分 /5 分 /6 分 /7 分 / 8 分 /9 分 /10 分 /15 分 /20 分 /30 分 / 40 分 /45 分 /50 分 /60 分 納入時の設定は「常時点灯」 （注）消灯後に再点灯させるにはどれか のキーを押します。 ・ 本器のＩＤ番号の設定： 納入時に英数字 6 桁で設定されています。 （本器の機番と同じです。機番は本器の 銘板に記載されています。） ・ 通信プロトコルの選択： nor（当社方式）/rtu（Modbus RTU モード） 納入時の設定は「nor」 ・ カレンダー設定： 本機内部の年月日の表示および設定 ・ 時 分 の 設 定 ： 本機内部の現在時刻の時分の表示および 設定 ・ 固定電圧値の設定： 0 〜 9999V 納入時の設定は「0V」 （注） 形式コード 5 桁目「E」（電圧測定 なし）の場合，この電圧設定値にて 動作します。 ・ 固定力率値の設定： 0.01 〜 1.00 納入時の設定は 1.00 （注） 形式コード 5 桁目「E」（電圧測定 なし）の場合，この力率設定値にて 動作します。 ・伝 送 速 度 ： 9.6（9.6kbps），19.2（19.2kbps）， 4.8（4.8kbps） 納入時の設定は「9.6」 ・データ長およびパリティ： 8n（データ 8 ビット，パリティなし）， 8o（データ 8 ビット，奇数パリティ）， 8E（データ 8 ビット，偶数パリティ）， 7n（データ 7 ビット，パリティなし）， 7o（データ 7 ビット，奇数パリティ）， 7E（データ 7 ビット，偶数パリティ）， 納入時の設定は「8n」 （注） 通信プロトコル選択で rtu（MODBUS RTU モード）を選択した場合，データ 7 ビットは使用できません。データ保存仕様
1. 本 器 内 部： ･ 記 録 素 子： IC メモリ ･ 保 存 デ ー タ： 測定年月日時分秒・保存周期時間の平均 電圧 ・平均電流・平均電力・最大電圧・最大 電流・最大電力・積算電力・平均無効電力・ 最大無効電力・積算無効電力・平均力率 単相 3 線・三相 3 線の場合は電圧・電 流データが 2 チャネル分保存されます。 ･ 保 存 周 期： 1 分 /2 分 /3 分 /4 分 /5 分 /6 分 /7 分 / （電圧測定「あり」の場合）場合は，本器に保存された 1 日分 のデータを，毎日 00：00 に SD カー ドに転送し，同時に本器に保存され たデータは削除されます。 SD カードがない場合は，本器の データは古い順に上書きされます。 ･ メ モ リ 保 護 ： リチウム電池・電池寿命 5 年以上（常 温にて） ･ 保存データの読み出し方法： SD カードに転送したデータを読み出し ます。詳細は次項によります。 2. SD カード（オプション）：SD カードは別売品 ･ 記 録 媒 体： フラッシュメモリ 128MB 〜 2GB CLASS4 詳細は、形式指定 3. 推奨品 を参照して ください。 ･ 保 存 デ ー タ： 測定年月日時分秒・保存周期時間の平 均電圧 ・平均電流・平均電力・最大電圧・最大 電流・最大電力・積算電力・平均無効電力・ 最大無効電力・積算無効電力・平均力率 単相 3 線・三相 3 線の場合は電圧・電 流データが 2 チャネル分保存されます。 ･ 保 存 方 法： 自動保存（毎日 00：00）および手動保 存操作によります。 保存ファイル名 ：（ID 番号）￥（yymmddnn） yymmdd ：年月日 nn ：2 桁の連番 ･ 保 存 周 期： 1 分 /2 分 /3 分 /4 分 /5 分 /6 分 /7 分 / 8 分 /9 分 /10 分 /15 分 /20 分 /30 分 / 40 分 /45 分 /50 分 /60 分 /120 分 納入時の設定は「5 分」 ･ 保 存 デ ー タ 量： 1 年以上（保存周期 5 分にて） （注） メ モ リ を 使 い 切 る と 表 示 部 に 「FULL」と表示して保存を停止し ます。再度利用するにはデータの 入ったファイルを消去してください。 ファイルの消去方法はパソコンで通 常行う方法と同じです。 ･ 保存データの読み出し方法： パソコン用データ収集ソフトウエアを 使用して通信インタフェースを介して パソコンなど上位機で読み出すか，ま たは SD カード用アダプタを介してパ ソコンで直接読み出すことができます。 （注） SD カードを挿入した時や，データ 保存操作をする時には，入出力機能， 演算機能，通信機能は動作を停止し ます（約 3 秒〜約 10 秒）。 ･ 保 存 形 式：カンマ区切りテキスト形式（CSV 形式） （注） SD カード内の保存ファイル数が多 くなりますと，測定データの保存に かかる時間が長くなります。この場 合，測定されたデータ保存周期を満 足できない事がありますので，SD カード内のファイル数が 60 を超え たら，SD カードから測定データを 取り出してください。 ･ 年 差 ： 0.3 時間以下 ･ 停 電 保 護： リチウム電池・電池寿命 5 年以上（常 温にて） ･ 時 刻 の 設 定 ： 本器の操作スイッチにより年月日時分の 設定が行えます。また，通信機能を使用 することにより，年月日時分秒の設定が 行えます。
警報出力仕様
･ 種 類： 電力警報 ･ 警 報 設 定 範 囲 ： 0 〜 9999kW 納入時の設定は「9999」 ･ 警 報 出 力 ： オープンコレクタ・1 点・30V/100mA 警報出力は積算電力パルス出力と兼用 になっています。積算電力パルス出力 ありを選択すると警報出力機能は使用 できません。積算出力パルス出力仕様
･ パルス出力単位： 0.001kWh/ パルス , 0.01kWh/ パルス , 0.1kWh/ パルス , 1kWh/ パルス , 10kWh/ パルス , 100kWh/ パルス , non（なし） ･ パルス出力形式： オープンコレクタ 1 点 30V/100mA ･ パ ル ス 幅： 100ms ･ 最 小 出 力 周 期： 1 秒 （注 1）納入時の設定は「non」に，なっています。 （注 2）積算電力パルス出力は警報出力と兼用になってい ます。 警報出力ありを選択すると積算出力機能は使用で きません。通信仕様
1. 電 気 的 仕 様 ： EIA RS-485 または RS-232C 2. 通信プロトコル： 当社方式および MODBUS RTU モード 3. 通 信 方 式： 半二重・ビットシリアル・調歩同期式 4. デ ー タ 形 式 ： データ長：8 ビット，7 ビット パリティ：なし，奇数，偶数 納入時は，8 ビット，パリティなし 5. 通 信 速 度： 4800bps，9600bps，19200bps 納入時は，9600bps ※ RS-232C/RS-485 信号変換器（RS485 通信の場合）： 本器の RS-485 インタフェースを使用し てパソコンとつなぐ場合に一般的に必要 です。 推奨品：形式・KS-485PTI （株式会社システムサコム製） （注） 通信プロトコル選択で rtu（MODBUS RTU モード）を選択した場合，データ 7 ビットは使用できません。 （オプション）PPMC-3
6. 富士交流電力モニタ用データ収集ソフト： 本ソフトウェアを使用することにより， 以下の項目がパソコンより実行可能です。 このソフトウェアは当社方式通信プ ロトコル用で MODBUS プロトコル には対応していません 富士交流電力モニタ用データ収集ソフト は，弊社ホームページよりダウンロード できます。 http://www.fujielectric.co.jp/products/ instruments/ ･ 指定された ID の測定データのリアルタイム読み出し ･ 測定データ： 測定年月日時分秒・電圧・電流・電力・ 無効電力・積算電力・積算無効電力・ 周波数・力率 ･ 指定された ID の SD カード保存データの読み出しと 削除 ･ 保存データ： 測定年月日時分秒・保存周期時間の平 均電圧・平均電流・平均電力・最大電圧・ 最大電流・最大電力・積算電力・平均 無効電力・最大無効電力・積算無効電力・ 平均力率 単相 3 線・三相 3 線の場合は電圧・電 流データが 2 チャネル分保存されてい ます ･ 本 器 の 操 作 ： 指定された ID を持つ本器のキー操作 に相当する操作が上位機から可能 ･ 指定された ID を持つ本器に設定されている測定条件 の読み出しと変更およびリセット ･ 読み出し・変更可能な測定条件： 外部設置変圧器の測定回路一次側電圧・ CT 比・電力警報設定値・データ保存周期・ 表示点灯時間・固定電圧・固定力率・パ ルス出力単位・カレンダデータ（年月日 時分秒） ･ リセット可能項目： 警報・積算電力・積算無効電力 ･ パソコン通信ポートの設定電源電圧
･ 定 格 電 源 電 圧： AC100V 〜 AC220V 50/60Hz ･ 使 用 電 圧 範 囲： AC90V 〜 AC264V 50/60Hz ･ 消 費 電 力： 約 5VA動作環境
･ 使 用 周 囲 温 度： － 10℃〜 50℃ ･ 使 用 周 囲 湿 度： 90％ RH 以下（結露ないこと）輸送・保管環境
･ 周 囲 温 度： － 20℃〜 60℃ ･ 周 囲 湿 度： 90％ RH 以下（結露ないこと） ･ 衝 撃：梱包状態で落下 1m 以内一般性能・特性
･ 応 答 時 間： 約 1 秒 ･ 絶 縁 抵 抗： 100M Ω以上 /DC500V ･ 耐 電 圧： 電圧入力端子－内部回路：AC 2000V 1 分間 電源端子－内部回路 ：AC 2000V 1 分間構造
･ 外 皮 ケ ー ス： プラスチック（材料：PC-ABS） ･ 難 燃 製： UL94V-0 ･ 塗 装 色： アイボリ ･ 外形寸法（幅×高さ×奥行き） ： 48 × 96 × 100mm ･ 質 量： 約 400g ･ 取 付 け 寸 法： パネル埋め込み ･ 外 部 端 子： ねじ端子（M3.5）PPM 桁 4 C E F B 5 6 7 8 9 ＜用途＞ 汎用CT入力用 ＜相数・電圧測定有無＞ 単相２線・単相３線・三相３線／ 電圧測定なし 単相２線・単相３線・三相３線／ 電圧測定あり ＜操作キー・表示器＞ 操作キー付・表示器付 ＜通信機能＞ なし RS-485/RS-232C ＜改良ＮＯ＞ ＜メモリカード機能＞ なし 付（メモリカードは別売品です） 仕 様 注 注 3 3 Y S Y R （注） 電圧測定「なし」の場合の注意事項 電圧測定「なし」の場合は電流値のみ測定する方式です。 （操作キーまたは通信のマスタで電圧値と力率値を予め設 定する必要があります） 電力量・積算電力量は予め設定した電圧値，力率値と実測 電流値から計算により求めます。 電圧・力率の変動が大きな負荷や，これらの値がわからない 場合での電力測定には適しません。 この場合は電圧測定「あり」をご指定ください。 品名 形式 SD カード（メモリ容量 2GB，CLASS4. パナソニック製）RP-SDL02GJ1K フロント防じん用カバー TK4G1615P1 3. 推奨品 品名 形式 RS485/RS232C コンバータ（システムサコム製） KS-485PTI コンバータ用ケーブル（システムサコム製） CBL-16 SD カード（2GB，CLASS4. パナソニック製） RP-SDL02GJ1K ※推奨品は使用環境に合わせてご用意ください。 ※上記以外の製品をご使用の場合は、動作の保証はできません。 4. 汎用 CT 汎用の二次側 5A または 1A の CT は別途ご用意願います。
本体納入範囲
交流電力モニタ本体，取付金具一式，本体取扱説明書， 電流入力用過大電圧リミッタ（2 個）ご注文時指定事項
1. 交流電力モニタ本体形式 2. 別売品の品名，形式本体外形図
（単位：mm）
0 +0.6 6 5 116MIN . 0 +0.8 92 4 3 2 0 a 個数パネル穴明け寸法
50MIN. 45 +0.8 0 92 1≦t≦8 +0.8横密着取付の場合
90.5 12 パネル t 96 48 100 114.5 取付金具PPMC-3
外部接続図
⑴三相 3 線，電圧測定あり，単相 3 線，電圧測定ありの場合 １ ２ ３ ４ ５ ６ ７ ８ ９ （警報出力 / 積算電力パルス出力） （警報コモン / 積算電力パルスコモン） （RS-485 (A＋)） （RS-485 (B−)） （RS-232C (TX)） （RS-232C (RX)） （RS-232C (COM)） （RS-485 (Term)） （N.C.） （R相(1) 電流k (ch0)） （R相(1) 電流l (ch0)） （T相(2) 電流k (ch1)） （T相(2) 電流l (ch1)） （R-S相(1-2) 電圧 (ch0)） （電圧コモン） （T-S相(3-2) 電圧 (ch1)） （計器電源） （計器電源） （端子ねじ：M3.5） 10 11 12 13 14 15 16 17 18 （注） 外部端子 ⑵単相 2 線，電圧測定ありの場合 L K l k 2 1 電源側 10 11 12 13 14 15 16 17 18 過大電圧 リミッタ １ ２ ３ ４ ５ ６ ７ ８ ９ 10 11 12 13 14 15 16 17 18 ＋ − 負荷 電源 RS-485 RS-232C （注） 負荷 A＋ B− TX RX COM （RS-485通信の最終端に 位置する場合④−⑧を短絡） 計器電源 CT CT k l k A＋ B− l K L K L R S T 電源側 過大電圧リミッタ 負荷側 2 1 3 注）メーカーにより A/B の表記が異なる場合があります のでご注意ください。 注）リレーなど誘導性負荷の場合，ダイオード付の物を使 用してください。 負荷は DC30V/100mA 以下。 ⑶三相 3 線，電圧測定なし，単相 3 線，電圧測定なしの場合 L K L K k l k l 3 2 1 T S R 計器電源 10 11 12 13 14 15 16 17 18 負荷側 電源側 過大電圧リミッタ ⑷単相 2 線，電圧測定なしの場合 L K l k 計器電源 10 11 12 13 14 15 16 17 18 負荷側 電源側 2 1 過大電圧リミッタ ⑸ 3300V の測定例 例：三相 3 線測定回路 ※ 2 次側出力が 110V のダウントランスを使用する。 T 3 S 2 R 1 K K L l l k k L 10 11 12 13 14 15 16 17 電源側 過大電圧リミッタ終端抵抗100Ω マスタ A(+) B(-) A(+) B(-) 3 4 A(+) B(-) 3 4 A(+) B(-) 3 4 8 末端に位置する計器の4番と8番 の端子を接続してください。 内蔵の終端抵抗が 接続されます PPM PPM PPM ⑺ RS-232C 通信の配線 PPM 短 絡 シリアル通信コネクタ パソコン 7 6 5 9 8 7 6 5 4 3 2 1
