このマニュ アルの内容

こ のマニ ュ アルでは、 WebLogic Integration を使用し て、 バイ ナ リ フ ォーマ ッ ト と XML と の間でデータ を相互に変換する方法について説明し ます。 具体的に は、 以下の ト ピ ッ ク を取 り 上げます。
付録 1 「データ変換の概要」
付録 3 「フ ォーマ ッ ト 定義のビル ド 」
付録 2 「フ ォーマ ッ ト 定義のテ ス ト 」
付録 4 「 メ タデータ の イ ンポー ト 」
付録 5 「 リ ポジ ト リ ド キ ュ メ ン ト の検索 と 保存」
付録 6 「実行時コ ンポーネン ト の使用法」
付録 A 「サポー ト さ れ るデータ 型」
付録 B 「カ ス タ ム データ型の作成」
付録 C 「Purchase Order サンプルの実行」

対象読者

こ のマニ ュ アルは、 バイ ナ リ か ら XML へ、 ま た XML か ら バイ ナ リ へのデータ 変換を実行する アプ リ ケーシ ョ ン プ ロ グ ラ マ と 技術アナ リ ス ト を主な対象 と し ています。

サイ ト

BEA 製品の ド キ ュ メ ン ト は、 BEA Systems, Inc. の Web サ イ ト で入手でき ます。 BEA のホーム ページで [ 製品の ド キ ュ メ ン ト ] を ク リ ッ クするか、 ま たは 「e-docs」 と い う 製品 ド キ ュ メ ン ト ページ （ http://edocs.beasys.co.jp/e-docs/index.html） を直接表示し て く だ さ い。

このマニュ アルの印刷方法

Web ブ ラ ウ ザの [ フ ァ イル｜印刷 ] オプシ ョ ン を使用する と 、 Web ブ ラ ウザか ら こ のマニ ュ アルを一度に 1 フ ァ イルずつ印刷で き ます。 こ のマニ ュ アルの PDF 版は、 Web サ イ ト で入手で き ます。 WebLogic

IntegrationPDF を Adobe Acrobat Reader で開 く と 、 マニ ュ アルの全体 （ま たは一

部分） を書籍の形式で印刷で き ます。 PDF を表示する には、 WebLogic

Integration ド キ ュ メ ン ト のホーム ページ を開き、 [PDF 版 ] ボ タ ン を ク リ ッ ク し

て、 印刷する マニ ュ アルを選択し ます。

Adobe Acrobat Reader がない場合は、 Adobe の Web サ イ ト

（http://www.adobe.co.jp/） で無料で入手でき ます。

関連情報

以下の BEA マニ ュ アル も用意さ れています。

Data Integration プ ラ グ イ ン ユーザーズ ガ イ ド

サポー ト 情報

WebLogic Integration の ド キ ュ メ ン ト に関する ユーザか ら のフ ィ ー ド バ ッ ク は弊

社 に と っ て非常に重要です。 質問や意見な どがあれば、 電子 メ ールで docsupport-jp@bea.comま でお送 り く だ さ い。 寄せ られた意見については、

WebLogic Integration の ド キ ュ メ ン ト を作成および改訂する BEA の専門の担当者

が直に目を通し ます。

電子 メ ールの メ ッ セージには、 WebLogic Integration リ リ ース 7.0 の ド キ ュ メ ン ト を ご使用の旨をお書き添え く だ さ い。

本 リ リ ースの WebLogic Integration について不明な点があ る場合、 または

WebLogic Integration の イ ン ス ト ールおよび動作に問題があ る場合は、 BEA WebSupport (http://websupport.bea.com/custsupp) を通じ て BEA カ ス タ マ サポー

ト までお問い合わせ く だ さ い。 カ ス タ マ サポー ト への連絡方法については、 製 品パ ッ ケージに同梱 さ れている カ ス タ マ サポー ト カー ド に も記載さ れています。 カ ス タ マ サポー ト では以下の情報をお尋ねし ますので、 お問い合わせの際はあ ら か じ めご用意 く だ さ い。
お名前、 電子 メ ール ア ド レ ス、 電話番号、 フ ァ ク ス番号
会社の名前 と 住所
お使いの機種 と コー ド 番号
製品の名前 と バージ ョ ン
問題の状況 と 表示さ れ るエ ラー メ ッ セージの内容

表記規則

こ のマニ ュ アルでは、 全体を通し て以下の表記規則が使用 さ れています。

〔Ctrl〕 + 〔Tab〕 複数のキーを同時に押す こ と を示す。 斜体 強調ま たは書籍の タ イ ト ルを示す。 等幅テキスト コ ー ド サンプル、 コ マ ン ド と そのオプシ ョ ン、 デー タ構造体 と そ の メ ン バー、 データ 型、 デ ィ レ ク ト リ 、 お よびフ ァ イ ル名 と その 拡張子を示す。 等幅テ キ ス ト はキーボー ド か ら 入力する テ キ ス ト も 示す。 例

#include <iostream.h> void main ( ) the pointer psz chmod u+w * \tux\data\ap .doc tux.doc BITMAP float 太字の等幅テ キスト _例コ ー ド 内の重要な箇所を示す。 void commit ( ) 斜体の等幅テ キスト _例コ ー ド 内の変数を示す。 String expr すべて大文字 のテ キ ス ト デバ イ ス名、 環境変数、 およ び論理演算子を示す。_例 LPT1 SIGNON OR { } _{構文の中で複数の選択肢を示す。 実際には、 こ の括弧は入力 し な} い。

[ ] _{構文の中で任意指定の項目を示す。 実際には、 こ の括弧は入力 し} ない。

例

buildobjclient [-v] [-o name ] [-f file-list]... [-l file-list]... | 構文の中で相互に排他的な選択肢を区切 る。 実際には、 こ の記号 は入力 し ない。 ... コ マ ンド ラ イ ンで以下のいずれかを示す。
引数を複数回繰 り 返す こ と がで き る
任意指定の引数が省略 さ れてい る
パ ラ メ ー タや値な どの情報を追加入力で き る 実際には、 こ の省略記号は入力 し ない。 例

buildobjclient [-v] [-o name ] [-f file-list]... [-l file-list]... . . . コー ドサンプル ま たは構文で項目が省略 さ れてい る こ と を示す。 実際には、 こ の省略記号は入力 し ない。 表記法 適用

1

デー タ変換の概要

ほ と んどの EAI (Enterprise Application Integration : エン タープ ラ イ ズ アプ リ ケー シ ョ ン統合 ) の問題領域で、 データ変換は EAI ソ リ ューシ ョ ンの固有の課題で す。 XML は急速にアプ リ ケーシ ョ ン間の情報交換に関する標準 と な り つつあ り 、 異な る アプ リ ケーシ ョ ンを統合する上でかけがえのない手段 と な っていま す。 し か し、 ほ と んどのデータ変換エンジ ンではバ イナ リ データ フ ォーマ ッ ト と XML と の間の変換がサポー ト さ れません。 WebLogic Integration では従来の シ ス テムで使用 さ れるバ イナ リ フ ォーマ ッ ト と XML と の間のデータ変換がサ ポー ト さ れ るので、 各アプ リ ケーシ ョ ンに よ る情報交換が可能にな り ます。 こ の章の内容は以下の と お り です。
XML 変換について
データ統合について
変換後のオプシ ョ ン と 考慮事項

XML

変換について

従来のアプ リ ケーシ ョ ン と の間で送受信するデータは、 多 く の場合、 情報作成元 のマシンに固有のバイ ナ リ フ ォーマ ッ ト で構成さ れたプ ラ ッ ト フ ォーム固有の 情報です。 バ イナ リ データは自己記述型ではあ り ません。 こ のため従来のアプ リ ケーシ ョ ンのバ イ ナ リ データ を使用する各アプ リ ケーシ ョ ンの中にデータの フ ォーマ ッ ト に関する情報 （ メ タデータ） を埋め込んで、 各アプ リ ケーシ ョ ンが 理解で き る よ う にする必要があ り ます。 XML は、 アプ リ ケーシ ョ ン間で情報を交換する ための標準にな り つつあ り ま す。 その理由 と し て、 XML ではデータの記述がデータ ス ト リ ームの中に埋め込 まれ、 アプ リ ケーシ ョ ン間でデータ を簡単に交換でき る よ う に し てい る こ と が挙 げ られます。 XML の表現するデータ構造は複雑ですが、 解析は容易です。 こ の ため、 アプ リ ケーシ ョ ン を結合する場合に、 各アプ リ ケーシ ョ ンの中に メ タデー タ を埋め込む必要があ り ません。

バイ ナ リ データ の XML への変換では、構造化 さ れたバ イナ リ データ を XML ド キ ュ メ ン ト に変換するので、 標準の XML 解析方法に よ っ てデータにア ク セ スで き ます。 変換を行 う と き に使用する メ タデータ を作成する必要があ り ます。 変換 プ ロ セ スの実行中、 バ イナ リ データの各フ ィ ール ド は、 そのフ ィ ール ド につい て定義 さ れた メ タデータ に従って、 XML に変換 さ れます。 指定する メ タデータ には、 フ ィ ール ド の名前、 データ型、 サ イ ズ、 およびフ ィ ール ド が省略可能かど う かの指定を記述し なければな り ません。 バイ ナ リ データは、 こ のバイ ナ リ データの記述を使用し て XML に変換さ れます。 図 1-1 では、 サンプルのバイ ナ リ データ を使用し て XML への変換方法を示し ています。 図1-1 XML データ変換(Tom;Jones;1345;19;) WebLogic Server プ ラ ッ ト フ ォームで開発 さ れたアプ リ ケーシ ョ ンの多 く は、 標 準のデータ形式 と し て XML を使用し ます。 WebLogic Server プ ラ ッ ト フ ォーム 上の他のアプ リ ケーシ ョ ンか ら従来のシ ス テ ムのデータにア ク セ スする場合、 WebLogic Integration を使用する こ と で、 シ ス テムのデータ を、 バ イナ リ フ ォー マ ッ ト と XML フ ォーマ ッ ト と の間で相互に変換でき ます。 最終的な用途 と し て 特定の XML 固有言語に変換さ れたデータ が必要な場合は、 XML データ マ ッ ピ ング ツールを使用し てデータ を変換する必要があ り ます。

データ統合について

WebLogic Integration では、 従来のシ ス テムのバ イ ナ リ データ と XML を相互に 変換でき る よ う にする こ と に よ り 、 さ ま ざ ま なエン タープ ラ イ ズ アプ リ ケー シ ョ ンのデータ統合を容易な ものに し ます。 従来のデータ が XML と し て使用で

デー タ 統合について

き る よ う にな る と 、 XML アプ リ ケーシ ョ ンに よ る直接使用、 特定の XML 文法 への変換、 あ る いは WebLogic Integration Studio でのワー ク フ ローの開始のため の直接使用が可能にな り ます。 WebLogic Integration は、 次の 3 つのデータ統合 ツールを使用する こ と によ り 、 非 XML と XML と の相互変換をサポー ト し ます。

設計時 コ ンポーネン ト

実行時コ ンポーネン ト

Business Process Management へのプ ラ グ イ ン

変換は、 2 段階で行われます。 まず、 設計時ツールの Format Builder を使用し て バ イナ リ データが記述 さ れます。 こ こ では、 Format Builder で作成する メ タデー

タにバ イ ナ リ フ ァ イ ルのレ コー ド レ イ ア ウ ト が正確に反映 さ れる よ う にバイ ナ リ データ を分析し ます。

次に、 Format Builder で メ タ データ （入力データの記述） を作成し、 こ の メ タ データ を MFL (Message Format Language : メ ッ セージ フ ォーマ ッ ト 言語 ) ド キ ュ

メ ン ト と し て保存し ます。 WebLogic Integration に付属の イ ンポータは、 COBOL コ ピーブ ッ ク な どバイ ナ リ メ タデータの共通 ソースか ら メ ッ セージ フ ォーマ ッ ト 定義を自動的に作成する ユーテ ィ リ テ ィ です。 次に、 WebLogic Integration の実行時コ ンポーネン ト を使用し てバイ ナ リ データ の イ ン ス タ ン ス を XML に変換で き ます。 図 1-2 は、 非 XML か ら XML への データ変換に関する イ ベン ト フ ローを示し ています。 BPM 機能のプ ラ グ イ ン を 使用する と 、 変換の コ ン フ ィ グ レーシ ョ ン を容易に行 う こ と がで き ます。

図1-2 非 XML から XML フ ォーマ ッ ト へのデータ変換のイベン ト フ ロー

設計時

コ ンポーネン ト

WebLogic Integration の設計時データ統合コ ンポーネン ト は、Format Builder と 呼

ばれ る Java アプ リ ケーシ ョ ンです。 Format Builder はバ イ ナ リ データ レ コー ド の記述を作成する と きに使用し ます。 Format Builder を使用する と 、 XML デー タ と バイ ナ リ データ を相互に変換でき る よ う にバ イ ナ リ データのレ イ ア ウ ト と 階層を記述で き ます。 バイ ト シーケ ン ス を フ ィ ール ド と し て記述し、 各フ ィ ール ド について、 データ 型 （浮動小数点、 文字列など）、 データのサ イ ズ、 フ ィ ール ド 名を指定で き ます。 さ らに、 フ ィ ール ド の集ま り （グループ）、 フ ィ ール ド と グループの複数の イ ン ス タ ン ス、 および集約を定義で き ます。 作成する記述は、 MFL と 呼ばれる XML 文法で保存さ れます。 MFL ド キ ュ メ ン ト は、 Data Integration の実行時コ ンポーネン ト と Business Process Management のプ ラ グ イ ンが、 バ イ ナ リ データ レ コー ド の イ ン ス タ ン ス と XML ド キ ュ メ ン

ト の イ ン ス タ ン ス を相互に変換する のに使用する メ タデータ を含みます。 さ らに、 Format Builder は、 変換に よ っ て作成 さ れる XML ド キ ュ メ ン ト を記述 する DTD ま たは XML ス キーマ も作成し ます。

デー タ 統合について 図 1-4 に、 設計時フ ェーズでの、 Format Builder を介し たバ イナ リ データ と XML データのプ ロセ ス フ ローを示し ます。 図1-3 Format Builder を介し た設計時プロセス フ ロー Format Builder は格納 さ れた MFL メ ッ セージの検索、 検証および編集や、 ユー ザ自身のデータ を使用し た メ ッ セージ フ ォーマ ッ ト 定義のテ ス ト に使用する こ と も で き ます。 MFL ド キ ュ メ ン ト はフ ァ イ ル シ ス テム を使用し て格納する こ と も、 リ ポジ ト リ にアーカ イ ブする こ と もで き ます。 テ ス ト 機能を使用する と 、 サンプル XML フ ァ イルをバイ ナ リ フ ォーマ ッ ト に、 サンプル バ イナ リ フ ァ イルを XML フ ォーマ ッ ト にそれぞれ変換する こ と で、 Format Builder で作成 さ れた XML ド キ ュ メ ン ト を検証で き ます。 変換 さ れた データ を フ ァ イルに保存すれば、 あ と でテ ス ト で き ます。

実行時コ ンポーネン ト

WebLogic Integration の実行時 Data Integration コ ンポーネン ト は Java ク ラ スであ

り 、 こ の ク ラ スには、 バ イ ナ リ フ ォーマ ッ ト と XML フ ォーマ ッ ト の間でデータ を変換する ための さ ま ざ ま な メ ソ ッ ド が用意さ れています。 こ の Java ク ラ スは、 さ ま ざ ま方法で使用で き ます。 具体的には、 次の よ う に使用さ れます。

WebLogic Server を使用し て EJB にデプ ロ イ さ れ る。
Studio の ワー ク フ ローか ら ビ ジネ ス オペレーシ ョ ン と し て呼び出 さ れる。
任意の Java アプ リ ケーシ ョ ンに統合 さ れる。 図 1-4 に、 バ イ ナ リ か ら XML への変換および XML か らバ イナ リ への変換の両 方について、 実行時プロ セ ス フ ローを示し ます。 図1-4 実行時プロセス フ ロー

デー タ 統合について

バイナ リから

XML

への変換

コー ド リ ス ト 1-1 のサンプル コー ド は、 バ イナ リ データ を含むフ ァ イ ルか ら XML ド キ ュ メ ン ト オブジ ェ ク ト への解析を示し ます。 MFL フ ァ イ ル （mymfl.mfl） は、mybinaryfile のバ イ ナ リ データの記述を提供し ます。 コー ド リ ス ト 1-1 バイナリから XML への変換のサンプルコー ド import com.bea.wlxt.*; import org.w3.dom.Document; import java.io.FileInputStream; import java.net.URL; try { WLXT wlxt = new WLXT();

URL mflDocumentName = new URL("file:mymfl.mfl");

FileInputStream in = new FileInputStream("mybinaryfile"); Document doc = wlxt.parse(mflDocumentName, in, null); } catch (Exception e) { e.printStackTrace(System.err); }

XML

からバイナ リへの変換

コー ド リ ス ト 1-2 のサンプル コー ド は myxml.xml に含まれ る XML データ か ら MFL ド キ ュ メ ン ト mymfl.mfl で指定さ れ るバイ ナ リ フ ォーマ ッ ト への変換を示 すサンプル コー ド です。 バ イナ リ データはフ ァ イ ル mybinaryfile に書き込ま れます。 コー ド リ ス ト 1-2 XML からバイナ リへの変換のサンプルコー ド import com.bea.wlxt.*; import java.io.FileInputStream; import java.io.FileOutputStream; import java.net.URL; try

{

WLXT wlxt = new WLXT();

URL mflDocumentName = new URL("file:mymfl.mfl"); FileInputStream in = new FileInputStream("myxml.xml"); FileOutputStream out = new FileOutputStream("mybinaryfile"); wlxt.serialize(mflDocumentName, in, out, null);

}

catch (Exception e) {

e.printStackTrace(System.err); }

Business Process Management

へのプ ラグイ ン

WebLogic Integration 付属の Business Process Management (BPM) ツールを使用す

る と 、 ワーク フ ロー、 B2B プ ロセ ス、 およびエン タープ ラ イ ズ アプ リ ケーシ ョ ン アセンブ リ を自動化でき ます。 WebLogic Server で動作する よ う に設計 さ れ た、 BPM ツールは、 J2EE 準拠の堅牢な ワーク フ ローおよびプ ロ セ ス イ ンテグ レーシ ョ ン ソ リ ューシ ョ ン を実現し ます。 直感的な フ ローチャー ト パラ ダ イ ムに よ り 、 ビ ジネ ス アナ リ ス ト は BPM ツー ルの基礎 と な る WebLogic Integration プ ロ セス エンジン を使用し てアプ リ ケー シ ョ ンにま たがる ビジネス プ ロセ ス を定義し た り 、 人間 と アプ リ ケーシ ョ ンの 対話を自動化し た り し ます。 開発者は、 プ ロセ ス エンジン を使用し て、 アプ リ ケーシ ョ ン コ ンポーネン ト をアセンブル し て、 こ れ ら のアプ リ ケーシ ョ ン コ ン ポーネン ト を実行および管理で き ます。 こ のために、 新し い コー ド を書 く 必要は あ り ません。 プ ロ セ ス エンジンは新機能をプ ラ グ イ ン と し て組み込むこ と がで き る 拡張可能 なアーキテ ク チ ャ を備えています。 WebLogic Integration には、 BPM ア ク シ ョ ン を操作し て変換機能 （XML か らバ イ ナ リ へ、 バイ ナ リ か ら XML への両方） に ア ク セ スでき る Data Integration プ ラ グ イ ンが含まれます。

Business Process Management (BPM) 機能の Data Integration プ ラ グ イ ンは、 従来

のシ ス テムのバ イ ナ リ データの XML への変換を可能にする こ と に よ り 、 アプ リ ケーシ ョ ン間の情報交換をサポー ト に し ます。 Data Integration プ ラ グ イ ンは、 XML か ら バイ ナ リ への変換 と 、 バ イナ リ か ら XML への変換を実行で き る BPM ア ク シ ョ ン を提供し ます。 こ のデータ変換機能に加えて、 Data Integration プ ラ グ イ ンは、 次の機能を提供し ます。

デー タ 統合について
バ イナ リ フ ォーマ ッ ト での イベン ト データ処理。
パフ ォーマン ス を向上 させる ための MFL ド キ ュ メ ン ト の イ ン メ モ リ キ ャ ッ シ ュおよび変換オブジ ェ ク ト プール
バ イナ リ データ を編集し て表示する ための、BinaryData 変数型
ク ラ ス タ化 さ れた WebLogic Server 環境での実行 次の図は、 Data Integration と BPM 機能の関係を示し ています。 図1-5 Data Integration と BPM の関係 開始 コ ン フ ィ グレーシ ョ ン済み 完了 Format Builder XML ドキュ メ ン ト リポジ ト リ

Data Integration Plug-In

プ ラグイ ン

Data Integration Java

変換さ れた XML ド キュ メ ン ト 入力バイナリデー タ MFL ド キュ メ ン ト 名 MFL ド キュ メ ン ト MFLド キュ メ ン ト （省略可能） DTD XML スキーマ し て コ ン フ ィ グレーシ ョ ン ク ラ ス ワーク フ ロー タ ス ク を使用 されたア クシ ョ ン

変換後のオプシ ョ ン と考慮事項

バイ ナ リ データ の XML への変換が正常に完了し た ら、 XML データ を、

Business Process Management (BPM) ク ラ イ アン ト アプ リ ケーシ ョ ン （Studio お

よび Worklist） な どの XML を使用する他のアプ リ ケーシ ョ ンに送信でき ます。 対象 と な る アプ リ ケーシ ョ ンの要件によ り 、 生成さ れた XML を、 こ こ で さ ら に 別の XML 文法、 表示形式 （HTML）、 ま たは別のバイ ナ リ フ ォーマ ッ ト に変換 する必要があ る こ と があ り ます。 こ のマニュアルでは、 あ る XML 文法か ら別の 文法に XML ド キ ュ メ ン ト を変換する プロ セ ス を XML 変換 と 呼びます。 XML 変換は WebLogic Server の XML モジ ュ ールを使用し て行 う こ と ができ ま す。BPM の機能には、 こ のモジ ュ ールを呼び出し て XSL ス タ イル シー ト を使用 し て XML ド キ ュ メ ン ト を 変換で き る よ う にする ア ク シ ョ ンが含まれます。 XML を次のいずれかのフ ォーマ ッ ト に変換で き ます。
特定の XML 固有言語 （RosettaNet、 ebXML な ど）。
表示形式 （HTML）。
別の MFL ド キ ュ メ ン ト のフ ォーマ ッ ト に対応し 、 WebLogic Integration の Data Integration コ ンポーネン ト に よ り 、 別のバイ ナ リ フ ォーマ ッ ト に コ ン バー ト で き る フ ォーマ ッ ト 。

XSL (eXtensible Stylesheet Language) は XML ド キ ュ メ ン ト の ノ ー ド で実行で き

る一連の変換を記述する XML 言語です。 XSL ス タ イ ルシー ト は XML ド キ ュ メ ン ト を別の XML 固有言語や別のテキ ス ト フ ォーマ ッ ト （HTML、 PDF な ど） にマ ッ ピ ン グする ために、 XSLT (XSL Transformation) エンジ ンが使用でき る XSL ド キ ュ メ ン ト です。 ま た、 ス タ イ ルシー ト は WebLogic Integration のデータ 変換実行時コ ンポーネン ト と 併用し て XML の変換に使用する こ と も でき ます。 図 1-6 は、1 つの XML 文法が XSLT エンジン を使用し て別の XML 文法に変換 さ れる と こ ろ を示し ます。 こ の場合の変換 メ タデータは、 1 つの XML 文法を別の XML 文法にマ ッ ピ ングする方法を記述する XSL ス タ イルシー ト です。

変換後のオ プ シ ョ ン と 考慮事項

2

フ ォーマ ッ ト 定義のテス ト

フ ォーマ ッ ト 定義を ビル ド し た後、 Format Tester を使用し てテ ス ト で き ます。 Format Tester に よ り 検証テ ス ト 中にデータの解析 と 書式の再設定が行われ、 サ ンプルのバイ ナ リ データ ま たは XML データが生成 さ れます。 こ のサンプル データ を編集、 検索およびデバ ッ グすれば、 希望する結果を得る こ と ができ ま す。 Format Tester では、 データ変換実行時エンジンが変換テ ス ト に使用さ れま す。 こ の章では、 以下の ト ピ ッ ク について説明し ます。
Format Tester の呼び出し
[Format Tester] ダ イ ア ロ グ ボ ッ ク スの使用法
フ ォーマ ッ ト 定義のテ ス ト
フ ォーマ ッ ト 定義のデバ ッ グ

Format Tester

の呼び出し

Format Tester を呼び出す手順は次の と お り です。 1. Format Builder が呼び出さ れていない場合は、 [ ス ター ト ｜プ ロ グ ラ ム｜ BEA WebLogic Platform 7.0｜ WebLogic Integration 7.0 ｜ Format Builder ] を

選択し て、 Format Builder を呼び出し、 テ ス ト する MFL ド キ ュ メ ン ト を開き ます。

注意: Format Tester を実行するには、 事前に、 メ ッ セージ フ ォーマ ッ ト ド

キ ュ メ ン ト を Format Builder で開いてお く 必要があ り ます。

2. 次の図に示すよ う に、 [Tools ｜ Test] を選択し、 [Format Tester] ダ イ ア ロ グ

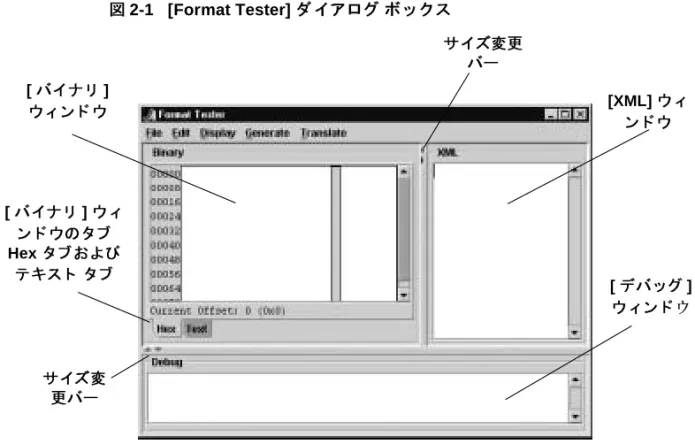

図2-1 [Format Tester] ダイアログボ ッ ク ス

[Format Tester] ダ イ ア ロ グ ボ ッ ク スは、 [Binary] ウ ィ ン ド ウ、 [XML] ウ ィ ン

ド ウ、 および [Debug] ウ ィ ン ド ウ の 3 つのウ ィ ン ド ウ に分割 さ れてい ます。 各ウ ィ ン ド ウはサ イ ズ変更バーに よ り 分割さ れます。 サ イ ズ変更バーを ド ラ ッ グする と 、 ウ ィ ン ド ウのサ イ ズ を調整でき ます。 ま た、 バーの矢印を ク リ ッ ク し て、 ウ ィ ン ド ウ の表示 と 非表示を切 り 替え る こ と がで き ます。 た と えば、 [Binary] ウ ィ ン ド ウ と [XML] ウ ィ ン ド ウ を分割するバーの左矢印を ク リ ッ ク する と 、 [Binary] ウ ィ ン ド ウが非表示にな り ます。 ウ ィ ン ド ウ が非表 示にな っ てい る場合、 バーを ド ラ ッ グするか該当する矢印を ク リ ッ クする と 、 ウ ィ ン ド ウ を再表示でき ます。

注意: セ ッ シ ョ ンで初めて、 Format Tester を開いた と きは、 [Binary] ウ ィ ン ド ウ と [XML] ウ ィ ン ド ウ のみが表示さ れます。 [Debug] ウ ィ ン ド ウ を表示するには、 [Format Test] ダ イ ア ロ グ ボ ッ ク ス下部のサ イ ズ変 更バーを使用する か、 [Display ｜ Debug] を選択し て [Debug] ウ ィ ン

ド ウの表示 / 非表示を切 り 替え ます。 [バイナ リ ] ウ ィ ン ド ウ [XML] _{ン ド ウ}ウ ィ サイズ変更 バー [デバ ッ グ] ウ ィ ン ド ウ サイズ変 更バー [バイナ リ ] ウ ィ ン ド ウのタ ブ Hex タ ブおよび テキス ト タ ブ

[Format Tester] ダ イ ア ロ グ ボ ッ ク スの使用法

[Format Tester]

ダイアログ

ボ ッ ク スの使用

法

以下の ト ピ ッ ク では、 [Format Tester] ダ イ ア ロ グ ボ ッ ク スの さ ま ざ ま な ツールを 使用し て、 ボ ッ ク ス内を移動し コ マン ド を実行する方法を説明し ます。
[Binary] ウ ィ ン ド ウ の使用
[XML] ウ ィ ン ド ウ の使用法
[Debug] ウ ィ ン ド ウの使用
サ イ ズ変更バーの使用法
メ ニ ュー バーの使い方
シ ョ ー ト カ ッ ト メ ニ ューの使用法 以下の ト ピ ッ ク では、 こ れら の各機能を どの よ う に使用すればタ ス ク の実行に役 立つかについて説明し ます。

[Binary]

ウ ィ ン ド ウの使用

[Binary] ウ ィ ン ド ウ には、 次の よ う なサンプル データ を表示でき ます。
ア ク テ ィ ブな MFL ド キ ュ メ ン ト に基づいて生成 さ れた。
[XML] ウ ィ ン ド ウ の コ ンテン ツか ら変換 さ れた。
ア ク テ ィ ブな MFL ド キ ュ メ ン ト をテ ス ト する ために特別に設計さ れた。 既存のバ イナ リ データ フ ァ イ ルを開いて、 編集し、 ウ ィ ン ド ウ の コ ンテン ツ を 保存で き ます。 ま た、 テ ス ト の状況に応じ て、 ウ ィ ン ド ウ を ク リ アでき ます。 詳 細は、 2-6 ページの 「 メ ニュー バーの使い方」 および 2-10 ページの 「シ ョ ー ト カ ッ ト メ ニ ューの使用法」 を参照し て く だ さ い。

[ Format Tester] ダ イ ア ロ グ ボ ッ ク スの [Binary] ウ ィ ン ド ウは、 バ イ ナ リ フ ァ イ

[Hex] －データ オフセ ッ ト 、 個々のバイ ト の 16 進値、 および対応する テキ ス ト （ASCII ま たは EBCDIC フ ォーマ ッ ト で表示可能） を表示する。
[Text] －テキ ス ト のみを表示。 こ のエデ ィ タ を使用する と 、 16 進バイ ト やテキス ト 値を編集でき ます。 16 進 データ値が変更さ れ る と 、 それに対応する テキ ス ト 値が更新 さ れ、 テキ ス ト 値が 変更さ れた場合は 16 進データ値が更新 さ れます。

データ

オフセ ッ ト 機能の使用

[Hex] タブのデータ オフセ ッ ト 機能を使用する と 、 データ オフセ ッ ト を 16 進ま たは 10 進ア ド レ ス と し て表示でき ます。 データ オフセ ッ ト のフ ォーマ ッ ト を変更する手順は次の と お り です。 1. [Display｜ Hex] を選択し ます。 次の 2 つのデータ オフセ ッ ト オプシ ョ ンが 表示さ れます。  [Offsets as Hexadecimal]  [Offsets as Decimal]

2. 必要に応じ たオプシ ョ ン を選択し ます。 [Binary] ウ ィ ン ド ウ の [Data offset]

領域は、 選択し たオプシ ョ ンに合わせて自動的に変更さ れます。

テキス ト 機能の使用

[Binary] ウ ィ ン ド ウの [Text] タブは、 印刷可能な文字 （通常は、 語および数字の 形式で） および特定の制御文字 （キ ャ リ ッ ジ リ ターン、 タブな ど） を表示し ま す。 た と えば、 キ ャ リ ッ ジ リ ターンは行末中断 と し て表示 さ れます。 印刷不能 な文字は、 小 さ な矩形で示さ れます。

[XML]

ウ ィ ン ド ウの使用法

[XML] ウ ィ ン ド ウ には、 次の よ う なサンプル XML を表示でき ます。
ア ク テ ィ ブな MFL ド キ ュ メ ン ト に基づいて生成さ れた。
[Binary] ウ ィ ン ド ウの コ ンテン ツか ら変換さ れた。

[Format Tester] ダ イ ア ロ グ ボ ッ ク スの使用法
ア ク テ ィ ブな MFL ド キ ュ メ ン ト をテ ス ト する ために特別に設計さ れた。 既存の XML フ ァ イ ルを開いて、 編集し 、 ウ ィ ン ド ウ の コ ンテン ツ を保存でき ま す。 ま た、 テ ス ト の状況に応じ て、 ウ ィ ン ド ウ を ク リ アでき ます。 詳細は、 2-6 ページの 「 メ ニ ュー バーの使い方」 および 2-10 ページの 「シ ョ ー ト カ ッ ト メ ニューの使用法」 を参照し て く だ さ い。

XML が生成さ れる と きは、 Format Builder の [Options] ダ イ ア ロ グ ボ ッ ク スで指

定さ れた XML フ ォーマ ッ ト オプシ ョ ンが使用 さ れます。 詳細については、 3-43 ページの 「Format Builder のオプシ ョ ンの設定」 を参照し て く だ さ い。

[Debug]

ウ ィ ン ド ウの使用

[Debug] ウ ィ ン ド ウ では、 変換処理中に発生する操作、 発生し たエ ラー、 および フ ィ ール ド と グループの値 と 区切 り 記号が表示 さ れます。 エ ラーの原因を調べる には、 正常に解析さ れた最後のフ ィ ール ド を確認し て、 ナビゲーシ ョ ン ツ リ ー で次に配置 さ れてい る フ ィ ール ド のプ ロ パテ ィ を調べます。

セ ッ シ ョ ンで初めて、 Format Tester を開いた と きは、 [Binary] ウ ィ ン ド ウ と

[XML] ウ ィ ン ド ウ のみが表示 さ れます。 [Debug] ウ ィ ン ド ウ を開 く には、 [Display｜ Debug] を選択し て [Debug] ウ ィ ン ド ウ に切 り 替え ます。 [Debug]

ウ ィ ン ド ウは、 [Binary] ウ ィ ン ド ウ と [XML] ウ ィ ン ド ウ の下に表示 さ れます。 デバ ッ グ出力は、 メ ッ セージの う ちで最新の 64 KB ま でに制限 さ れます。 こ の 制限に よ り 、 大量のデバ ッ グ出力によ って JVM が メ モ リ 不足にな る こ と が防止 さ れます。 Debug Log 機能を使用する と 、 デバ ッ グ情報をすべてフ ァ イルに保存で き ます。 詳細については、 2-15 ページの 「デバ ッ グ ロ グの使用」 を参照し て く だ さ い。 注意: [Debug] ウ ィ ン ド ウ ま たはロ グ フ ァ イ ルを使用する と 、 XML か ら バイ ナ リ への変換に要する時間が長 く な り ます。

サイズ変更バーの使用法

[Binary]、 [XML]、 [Debug] ウ ィ ン ド ウ の間にあ る サ イ ズ変更バーを使用し て、 [Format Tester] の任意の ウ ィ ン ド ウ のサ イ ズ を変更でき ます。 ウ ィ ン ド ウ のサ イ ズ を変更する には、 サ イ ズ変更バーを選択し て該当する方向 （上方向ま たは下方 向、 あ る いは左方向ま たは右方向） に ド ラ ッ グ し、 いずれかの ウ ィ ン ド ウ を拡大 し、 も う 一方のウ ィ ン ド ウ を縮小し ます。 各サ イ ズ変更バーには、 方向を示す 2 つのボ タ ンがあ り ます。 該当する ボ タ ン を ク リ ッ ク し て、 3 つの ウ ィ ン ド ウ のいずれかを表示 / 非表示に し ます。

メ ニュー

バーの使い方

Format Tester の機能には、 メ イ ン ウ ィ ン ド ウ上部の メ ニ ュー バーにあ る 5 つの メ ニ ュ ーか ら ア ク セ スで き ます。 図2-2 メ ニューバー Format Tester の メ ニ ューは、 次のど ち ら かの方法で拡大で き ます。
メ ニ ュー バーで メ ニ ュー名を ク リ ッ ク する。

キーボー ド で、 〔Alt〕 + 〔key〕 を押す。 こ こ で、 〔key〕 は、 メ ニュー名の中 の下線の付いた文字。 コ マン ド を実行する には、 メ ニ ューか ら選択し ます。 一部のコ マン ド は、 メ ニ ューに示さ れてい る キーボー ド シ ョ ー ト カ ッ ト を使用し て実行する こ と も で き ます （た と えば、 〔Ctrl〕 + 〔key〕 シーケ ン ス）。 以下の各節では、 各 メ ニ ュー で使用で き る コ マン ド について説明し ます。

[File]

メ ニ ュー

[File] メ ニ ューには次の コ マン ド があ り ます。

[Format Tester] ダ イ ア ロ グ ボ ッ ク スの使用法

[Edit]

メ ニ ュー

[Edit] メ ニ ューには次の コ マン ド があ り ます。

表2-1 [File] メ ニュー コ マン ド コ マン ド 説明

[Open Binary] [Open] ダ イ ア ロ グボ ッ ク ス を表示す る。 こ のダ イ ア ロ グボ ッ ク ス で、[Binary] ウ ィ ン ド ウ のフ ァ イルを選択 し て開 く こ と がで き る 。 注意: バ イ ナ リ フ ァ イ ルのデフ ォ ル ト の フ ァ イ ル拡張子は、 .DATAです。 [Open XML] [Open] ダ イ ア ロ グボ ッ ク ス を表示す る。 こ のダ イ ア ロ グボ ッ ク ス で、[XML] ウ ィ ン ド ウの フ ァ イ ルを選択し て開 くこ と がで き る。 注意: XML フ ァ イルのデフ ォル ト のフ ァ イ ル拡張子は、.XMLで す。

[Save Binary] [Save] ダ イ ア ロ グボ ッ ク ス を表示する 。 こ のダ イ ア ロ グ ボ ッ ク ス で、[Binary] ウ ィ ン ド ウ の コ ンテ ン ツ を保存で き る 。

[Save XML] [Save] ダ イ ア ロ グボ ッ ク ス を表示する 。 こ のダ イ ア ロ グ ボ ッ ク ス で、[XML] ウ ィ ン ド ウの コ ン テ ン ツ を保存で き る。

[Debug Log] [Save] ダ イ ア ロ グボ ッ ク ス を表示する 。 こ のダ イ ア ロ グ ボ ッ ク ス で、 デバ ッ グ情報を テキ ス ト フ ァ イ ルに保存で き る 。

[Close] [Format Tester] ウ ィ ン ド ウ を閉 じ る 。

表2-2 [Edit] メ ニューのコ マン ド コ マン ド 説明 [Cut] 現在選択 さ れてい る テ キ ス ト を切 り 取 り 、 ク リ ッ プボー ド に格納 し て別の場所へ貼 り 付け る こ と がで き る 。 [Copy] _{現在選択 さ れてい る テ キ ス ト を コ ピーし 、 ク リ ッ プボー ド に格納} し て別の場所へ貼 り 付け る こ と がで き る 。

[Display]

メ ニュー

[Display] メ ニ ューには次のコ マン ド があ り ます。 [Paste] 切 り 取ったテキ ス ト やコ ピー し たテキ ス ト を カー ソ ル位置に挿入 す る。 [Find] 16 進値ま たはテ キ ス ト 値を検索で き る 。 こ の コ マ ン ド は、 [Binary] ウ ィ ン ド ウ の コ ンテ ン ツ にのみ適用 さ れ る 。 注意: テ キ ス ト 検索には大文字/小文字の区別があ り ます。 [Find Next] 現在のカー ソ ル位置か ら 最新の検索項目の検索を繰 り 返す。 こ の コ マ ン ド は、[Binary] ウ ィ ン ド ウ の コ ン テ ン ツ にのみ適用 さ れ る 。 [Go To] [Binary] ウ ィ ン ド ウ の指定のバ イ ト オ フ セ ッ ト にカー ソ ルを移動

す る。 表2-2 [Edit] メ ニューのコマン ド （続き） コマン ド 説明 表2-3 [Display] メ ニューのコマン ド コマン ド 説明 [XML] チェ ッ ク ボ ッ ク ス チ ェ ッ ク する と 、[XML] ウ ィ ン ド ウ が表示 さ れ、 チ ェ ッ ク を外 す と 非表示にな る 。 チェ ッ ク を外す と 、[Binary] ウ ィ ン ド ウが 拡大 さ れ、[Format Tester] ダ イ ア ロ グボ ッ ク ス 全体を占め る 。 [Debug] チ ェ ッ ク ボ ッ ク ス チ ェ ッ ク する と 、[Debug] ウ ィ ン ド ウが表示 さ れ、 チェ ッ ク を 外す と 非表示にな る。

[Clear｜Binary] [Binary] ウ ィ ン ド ウの コ ン テ ン ツ を ク リ アす る。 [Clear｜XML] [XML] ウ ィ ン ド ウ の コ ン テ ン ツ を ク リ アする 。 [Clear｜Debug] [Debug] ウ ィ ン ド ウの コ ン テ ン ツ を ク リ アす る。 [Hex｜Offsets

as Hexadecimal] オプシ ョ ンボ タ ン

オフ セ ッ ト 値を 16 進数で表示する 。[Hex｜Offsets as Decimal] オプシ ョ ン と 同時に選択す る こ と はで き ない。

[Format Tester] ダ イ ア ロ グ ボ ッ ク スの使用法

[Generate]

メ ニ ュー

[Generate] メ ニ ューには次のコ マン ド があ り ます。

[Translate]

メ ニュー

[Translate] メ ニ ューには次の コ マン ド があ り ます。 [Hex｜Offsets as Decimal] オプ シ ョ ンボ タ ン オ フ セ ッ ト 値を 10 進数で表示す る。[Hex｜Offsets as Hexadecimal] オプシ ョ ン と 同時に選択す る こ と はで き ない。 [Text｜Values in ASCII] オプ シ ョ ンボ タ ン バ イ ナ リ フ ァ イ ルエデ ィ タ で表示 さ れ る テ キ ス ト に使用す る 文字セ ッ ト を ASCII に変更す る。[Text｜Values in EBCDIC] オプシ ョ ン と 同時に選択する こ と はで き ない。

[Text｜Values in EBCDIC] オプ シ ョ ンボ タ ン

バ イ ナ リ フ ァ イ ルエデ ィ タ で表示 さ れ る テ キ ス ト に使用す る 文字セ ッ ト を EBCDIC に変更する 。[Text｜Values in ASCII] オプシ ョ ン と 同時に選択する こ と はで き ない。 表2-3 [Display] メ ニューのコ マン ド （続き） コ マン ド 説明 表2-4 [Generate] メ ニューのコ マン ド コ マン ド 説明 [Binary] MFL ド キ ュ メ ン ト の指定に適合する バ イ ナ リデータ を生成す る。 [XML] MFL ド キ ュ メ ン ト の指定に適合する XML デー タ を生成する 。 [Prompt while generating data] チェ ッ ク ボ ッ ク ス チェ ッ ク する と 、 生成プ ロ セ ス の実行中、 次を指定する こ と を求 め ら れ る 。
出力に省略可能な フ ィ ール ド ま たはグループを含むかど う か。
出力にど の 「子の選択」 を含むか。
出力に繰 り 返し フ ィ ール ド ま たは繰 り 返し グループを含む回 数。

シ ョ ー ト カ ッ ト

メ ニ ューの使用法

[Binary]、 [XML]、 または [Debug] ウ ィ ン ド ウ を右 ク リ ッ クする と 、 その ウ ィ ン ド ウ で最も頻繁に使用さ れる コ マン ド の メ ニ ューが表示 さ れます。 次の表では、 シ ョ ー ト カ ッ ト メ ニ ューか ら使用でき る コ マン ド について説明し ます。 表2-5 [Translate] メ ニューのコマン ド コマン ド 説明 [Binary to XML] MFL ド キ ュ メ ン ト の指定に基づいて、[Binary] ウ ィ ン ド ウ の コ ン テ ン ツ を XMLに変換す る。[XML] ウ ィ ン ド ウに XML 出力が 表示 さ れ る。 [XML to Binary] MFL ド キ ュ メ ン ト の指定に基づいて、[XML] ウ ィ ン ド ウ の コ ン テ ン ツ をバ イ ナ リ に変換す る。[Binary] ウ ィ ン ド ウにバ イ ナ リ 出 力が表示 さ れ る。 表2-6 [Binary]、[XML]、[Debug] のシ ョ ー ト カ ッ ト メ ニューコマン ド コマン ド 説明 [Cut] 現在選択 さ れてい る テ キ ス ト を切 り 取 り 、 ク リ ッ プボー ド に格納 し て別の場所へ貼 り 付け る 。 [Copy] 現在選択 さ れてい る テ キ ス ト を コ ピーし 、 ク リ ッ プボー ド に格納 し て別の場所へ貼 り 付け る 。 [Paste] 切 り 取ったテ キ ス ト やコ ピーし たテ キ ス ト を カー ソ ル位置に挿入 する 。

[Clear] [Binary]、[XML]、 ま たは [Debug] ウ ィ ン ド ウの コ ン テ ン ツ を ク リ アする 。

[Generate] MFL ド キ ュ メ ン ト の指定に適合す る バ イ ナ リ データ ま たは XML デー タ を生成する 。 こ の コ マ ン ド は、[Binary] およ び [XML] ウ ィ ン ド ウ のシ ョ ー ト カ ッ ト メ ニ ューでのみ使用で き る 。

フ ォ ーマ ッ ト 定義のテ ス ト

フ ォーマ ッ ト 定義のテス ト

メ ッ セージ フ ォーマ ッ ト 定義をテ ス ト する手順は次の と お り です。 1. Format Builder を呼び出し ます。 2. Message Format フ ァ イ ルを開き ます。 3. Format Tester を呼び出し ます。

4. [File｜ Open Binary] ま たは [File ｜ Open XML] を選択し て、 変換し て表示

する フ ァ イルを ロー ド する か、 2 つのデータ ウ ィ ン ド ウのどち ら かにデータ を入力し ます。 5. 変換処理中に発生する操作を表示する には、 [Display ｜ Debug] を選択し ま す。 こ の手順は省略可能です。 デバ ッ グ情報を後で表示でき る よ う にする場 合は、 [Debug] ウ ィ ン ド ウ を開いてか ら、 変換処理を開始する必要があ り ま す。 6. データ を希望のフ ォーマ ッ ト に変換するには、 [Translate ｜ Binary to XML]、 ま たは [Translate ｜ XML to Binary] を選択し ます。 変換さ れたデータは [Binary] ウ ィ ン ド ウ ま たは [XML] ウ ィ ン ド ウ に表示 さ れます。 [To XML] [Binary] ウ ィ ン ド ウ の コ ン テ ン ツ を XML に変換する 。 こ の コ マ ン ド は、[Binary] ウ ィ ン ド ウ のシ ョ ー ト カ ッ ト メ ニ ュ ーでのみ 使用で き る 。 [To Binary] [XML] ウ ィ ン ド ウ の コ ンテ ン ツ をバ イ ナ リ に変換する 。 こ の コ マ ン ド は、[XML] ウ ィ ン ド ウ のシ ョ ー ト カ ッ ト メ ニ ュ ーでのみ 使用で き る 。

[Text in ASCII] [Hex] タ ブのテ キ ス ト 領域で表示 さ れ る テ キ ス ト に使用する 文字 セ ッ ト を ASCII に変更する 。 [Text in EBCDIC] [Hex] タ ブのテ キ ス ト 領域で表示 さ れ る テ キ ス ト に使用する 文字 セ ッ ト を EBCDIC に変更する 。 表2-6 [Binary]、[XML]、[Debug] のシ ョ ー ト カ ッ ト メ ニューコ マン ド （続 コ マン ド 説明

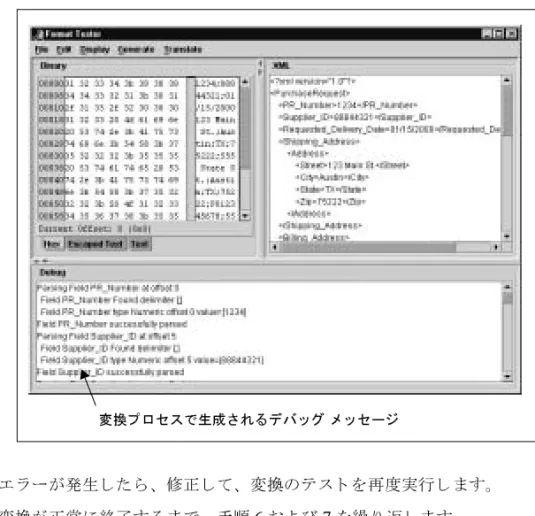

図2-3 Format Tester 7. エ ラーが発生し た ら、 修正し て、 変換のテ ス ト を再度実行し ます。 8. 変換が正常に終了する まで、 手順 6 および 7 を繰 り 返し ます。 注意: Format Builder で メ ッ セージ フ ォーマ ッ ト ド キ ュ メ ン ト を修正する間は Format Tester を開いた ま まに し てお く こ と がで き ます。 ド キ ュ メ ン ト に 加え られた変更は、 Format Tester に よ り 自動的に検出さ れます。 変換プ ロセスで生成さ れるデバ ッ グメ ッ セージ

フ ォ ーマ ッ ト 定義のデバ ッ グ

フ ォーマ ッ ト 定義のデバッ グ

次の ト ピ ッ ク では、 Format Tester の 3 つの機能を使用し て、 データ をデバ ッ グ し て修正する方法を説明し ます。
値の検索
オフセ ッ ト への移動
デバ ッ グ ロ グの使用

値の検索

[Find] コ マン ド を使用する と 、 バイ ナ リ データ内の 16 進値やテキ ス ト 値を検索 でき ます。 16 進値ま たはテキ ス ト 値を検索する手順は次の と お り です。

1. [Format Tester] ダ イ ア ロ グ ボ ッ ク スで [File ｜ Open Binary] を選択し て検索

対象のバ イナ リ データ フ ァ イ ルを開き ます。

2. [Edit｜ Find] を選択し、 [Find] ダ イ ア ロ グ ボ ッ ク ス を開き ます。 _

図2-4 [Find] ダイアログボ ッ ク ス 3. 検索対象を [Value] フ ィ ール ド に入力し ます。 4. [Text] ま たは [Hex] オプシ ョ ン ボ タ ン を選択し て、 値の タ イ プを指定し ま す。 5. [Forwards] ま たは [Backwards] オプシ ョ ン ボ タ ン を選択し て、 検索方向を指 定し ます。

6. [Beginning of File]、 [Current Position]、 ま たは [End of File] オプシ ョ ン ボ タ

ン を選択し て、 検索の開始位置を指定し ます。

7. [OK] を ク リ ッ ク し て [Find] ダ イ ア ロ グ ボ ッ ク ス を終了し、 指定し た検索を

実行し ます。

値が検出さ れた ら、 カー ソ ルが値の位置に移動し ます。 値が見つか ら ない場 合は、 次の メ ッ セージが表示 さ れます。 The specified search string was not

found.

8. 現在のカーソ ル位置か ら検索を繰 り 返すには、 [Edit ｜ Find Next] を選択し ま

す。

オフセ ッ ト への移動

[Go To] コ マン ド を使用する と 、 指定し た 16 進ア ド レ ス ま たは 10 進ア ド レ ス

（オフセ ッ ト ） にカーソ ルを移動で き ます。

指定し たオフセ ッ ト に移動する手順は次の と お り です。

1. [Format Tester] ダ イ ア ロ グ ボ ッ ク スで、 [Edit ｜ Go To] を選択し て、 [Go To]

ダ イ ア ロ グ ボ ッ ク ス を表示し ます。 図2-5 [Go To] ダイアログボ ッ ク ス 2. [Offset] フ ィ ール ド に対象 と な る オフセ ッ ト を入力し ます。 3. [Dec] ま たは [Hex] オプシ ョ ン ボ タ ンを選択し て、 オフセ ッ ト の タ イ プを指 定し ます。 4. [Forwards] ま たは [Backwards] オプシ ョ ン ボ タ ン を選択し て、 方向を指定し ます。

5. [Beginning of File]、 [Current Position]、 ま たは [End of File] オプシ ョ ン ボ タ

フ ォ ーマ ッ ト 定義のデバ ッ グ 6. [OK] を ク リ ッ ク し て、 ダ イ ア ロ グ ボ ッ ク ス を終了し、 指定し たオフセ ッ ト にカーソ ルを移動し ます。

デバッ グ

ログの使用

デフ ォル ト ではデバ ッ グ情報は保存さ れませんが、 [Format Tester] ダ イ ア ロ グ ボ ッ ク ス を使用し て、 デバ ッ グ ロ グ フ ァ イ ルを指定で き ます。 デバ ッ グ ロ グ フ ァ イ ルを指定する と 、 テ ス ト 中に生成さ れたすべてのデバ ッ グ情報が指定し た フ ァ イ ルに追加 さ れます。 デバ ッ グ ロ グ フ ァ イルを指定する手順は次の と お り です。

1. [Format Tester] ダ イ ア ロ グ ボ ッ ク スで、 [File ｜ Debug Log] を選択し て、 [Save] ダ イ ア ロ グ ボ ッ ク ス を表示し ます。

注意: [File] メ ニ ューの [Debug Log] チェ ッ ク ボ ッ ク ス をチェ ッ クする と 、

チェ ッ ク ボ ッ ク スが切 り 替わ り ます。 チェ ッ ク ボ ッ ク スがチェ ッ ク さ れてい る場合は、 [File ｜ Debug Log] を選択する と フ ァ イルへの ロ グ 記録がオフにな り ます。 2. 対象 と な るデ ィ レ ク ト リ を選択し て、 次のいずれかを実行し ます。  新し い ロ グ フ ァ イルを作成するには、 [File name] フ ィ ール ド に名前を入 力し て [Save] を ク リ ッ ク し ます。  既存の ロ グ フ ァ イルを使用するには、 フ ァ イルを選択し て [Save] を ク リ ッ ク し ます。 既存フ ァ イルを選択し た場合は、 新し いデバ ッ グ情報は、 既存のフ ァ イ ルの 最後に追加 さ れます。

3

フ ォーマ ッ ト 定義のビル ド

フ ォーマ ッ ト 定義はバイ ナ リ データ の解析や作成に使用 さ れる メ タデータ です。

XML と の間で相互に変換 さ れるバイ ナ リ データのフ ォーマ ッ ト 定義を ビル ド で

き ます。

こ の項では、 Format Builder を使用し た フ ォーマ ッ ト 定義の ビル ド について説明 し ます。 Format Builder は、 データ統合のための、 WebLogic Integration の設計時 コ ンポーネン ト です。 こ の章の内容は以下の と お り です。
データ フ ォーマ ッ ト について
変換するデータの分析
Format Builder の使用法

データ

フ ォーマ ッ ト について

次のフ ォーマ ッ ト と ド キ ュメ ン ト タ イ プについて理解し てお く と 、 Format Builder の使用法を把握しやす く な り ます。
バ イナ リ （非 XML） データ
XML ド キ ュ メ ン ト
DTD と XML ス キーマ
MFL ド キ ュ メ ン ト

バイナ リ （非

XML

） デー タ

コ ン ピ ュ ータは 2 進法に基づ く ため、 アプ リ ケーシ ョ ンでは、 多 く の場合、 バ イ ナ リ フ ォーマ ッ ト を使用し てデータ を表現し ます。 バ イナ リ フ ォーマ ッ ト で格 納さ れ る フ ァ イルは、 コ ン ピ ュータには読めますが、 ユーザに と っては、 必ずし

も読む こ と で き るデータ ではあ り ません。 バイ ナ リ フ ォーマ ッ ト は実行可能プ ロ グ ラ ム と 数値データに使用 さ れ、 テキ ス ト フ ォーマ ッ ト はテキ ス ト データ に 使用さ れます。 多 く のフ ァ イルでは、 バイ ナ リ と テキ ス ト のフ ォーマ ッ ト が組み 合わ さ れます。 通常、 その よ う な フ ァ イルは、 テキ ス ト フ ォーマ ッ ト のデータ が一部含まれていて も、 バ イナ リ フ ァ イ ル と 考え られます。 バイ ナ リ データは、 XML と 異な り 、 自己記述型ではあ り ません。 言い換え る と 、 バイ ナ リ データには、 データのグループ分け、 フ ィ ール ド への分割、 ま た はその他の形での配置に関する記述はあ り ません。 バ イナ リ データは、 バイ ト のシーケ ン ス を生成する アプ リ ケーシ ョ ンの目的に応じ て、 整数、 文字列、 ま た は図 と し て解釈でき るバイ ト のシーケ ン ス です。 た と えば、 次のバイ ナ リ データ文字列があ る と し ます。 2231987 こ の文字列については さ ま ざ ま な解釈ができ ます。 た と えば、
日付 と し て － 2/23/1987
電話番号 と し て － 223-1987 こ のデータ文字列の目的をはっ き り と 理解し なければ、 アプ リ ケーシ ョ ンは文字 列を正し く 解釈でき ません。 バイ ナ リ データ がアプ リ ケーシ ョ ンに よ っ て理解さ れ る よ う にするには、 アプ リ ケーシ ョ ン自体にデータのレ イ ア ウ ト を埋め込む こ と が必要です。 バイ ナ リ フ ァ イルに含まれる文字データの コー ド 化に使用さ れる文字セ ッ ト も さ ま ざ まで す。 た と えば、 IBM メ イ ン フ レーム上の文字データは、 通常、 EBCDIC 文字 セ ッ ト を使用し て コー ド 化さ れ るのに対し、 デス ク ト ッ プ コ ン ピ ュ ータ上の データは ASCII ま たは Unicode のいずれかで コー ド 化 さ れます。 Format Builder を使用する と 、 バ イナ リ データのレ イ ア ウ ト を記述する MFL (Message Format Language : メ ッ セージ フ ォーマ ッ ト 言語 ) フ ァ イルを作成で き

ます。 MFL は、 データ の各フ ィ ール ド の他、 フ ィ ール ド のグループ分け （グ ループ）、 反復および集約を記述する要素を含む XML 言語です。 バイ ナ リ レ コー ド の階層、 フ ィ ール ド のレ イ ア ウ ト 、 そ し てフ ィ ール ド と グループのグルー プ分けは MFL ド キ ュ メ ン ト で表現 さ れます。 こ の MFL ド キ ュ メ ン ト は、 実行 時に XML ド キ ュメ ン ト と の間でデータ を変換する ために使用 さ れます。

デー タ フ ォ ーマ ッ ト について

コー ド リ ス ト 3-1 バイナリ デー タのサンプル

1234;88844321;SUP:21Sprockley's Sprockets01/15/2000123 Main St.; Austin;TX;75222;555 State St.;Austin;TX;75222;PO12345678;666123;150; Red Sprocket;

XML

ド キュ メ ン ト

XML (eXtensible Markup Language) は、 急速に、 Web 上での構造化 ド キ ュメ ン ト

および構造化データの汎用フ ォーマ ッ ト にな り つつあ り ます。 バイ ナ リ データ と 異な り 、 XML は自己記述型です。 つま り 、 XML は、 データ ブ ロ ッ ク の開始 と 終了を示すタ グ （'<' および '>' で囲まれた語） を利用し ます。 こ れ ら の タ グ は、 互いに関連する各データ コ ンポーネン ト の階層を定義し ます。 こ れ らの コ ンポーネン ト は、 構造化 ド キ ュメ ン ト の各要素に当た り ます。 XML にはこ の よ う な特性があ る ため、 プ ラ ッ ト フ ォームに依存し ないで、 デー タ を表示し構造化する のに適し てい ます。 XML は、 構造をはっ き り と 示すこ と ができ る ため、 XML を使用する と アプ リ ケーシ ョ ン間でのデータ交換が簡単に な り ます。 データは標準形式で表示さ れる ため、 異な る シ ス テムにあ る アプ リ ケーシ ョ ンで も XML 解析ツールでデータ を解釈で き る ので、 を専用のバイ ナ リ フ ォーマ ッ ト を使用し て解釈する必要があ り ません。 コー ド リ ス ト 3-2 に、 XML ド キ ュ メ ン ト のサンプルを示し ます。 コー ド リ ス ト 3-2 XML ドキュ メ ン ト のサンプル <?xml version="1.0"?> <PurchaseRequest> <PR_Number>1234</PR_Number> <Supplier_ID>88844321</Supplier_ID> <Supplier_Name>Sprockley&apos;s Sprockets</Supplier_Name> <Requested_Delivery_Date>2000-01-15T00:00:00:000</Requested_Delivery_Date> <Shipping_Address> <Address>

<Street>123 Main St.</Street> <City>Austin</City>

<State>TX</State> <Zip>75222</Zip> </Address>

</Shipping_Address> </PurchaseRequest>

DTD

と

XML

スキーマ

最初の XML 勧告では、 XML ド キ ュ メ ン ト イ ン ス タ ン ス で許可さ れる要素、 属 性、 および データ型を記述する方法は XML DTD (XML Document Type Definition : XML 文書型定義 ) だけで し た。 その後、 コ ンテン ツ モデルを記述す る よ り 柔軟で便利な方法が求め られてい る こ と が明ら かにな り 、 XML ス キーマ 定義言語についての検討作業が開始 さ れま し た。 こ の XML ス キーマ定義言語 は、 2001 年 5 月の最終勧告に よ り 使用でき る よ う にな り ま し た。 XML ド キ ュ メ ン ト は、 関連付け られた DTD ま たは XML ス キーマで記述さ れた コ ンテ ン ツ モデルに準拠する場合に、 有効 と さ れます。 XML ド キ ュ メ ン ト の検 証に XML パーサが必要 と する メ タデータは、 DTD ま たは XML ス キーマのいず れかで伝達する こ と がで き ますが、 XML ス キーマ定義のほ う が DTD と 比較し て よ り 具体的です。 すなわち、 DTD よ り も XML ス キーマのほ う が、 コ ンテ ン ツ を よ り 精密に制御でき ます。 コー ド リ ス ト 3-3 に、 DTD のサンプルを示し ます。 コー ド リ ス ト 3-3 DTD のサンプル <!ELEMENT PurchaseRequest (PR_Number,Supplier_ID,Supplier_Name?, Requested_Delivery_Date,Shipping_Address, Billing_Address,Payment_Terms,Purchase_Items)> <!ELEMENT PR_Number (#PCDATA) >

<!ATTLIST PR_Number type CDATA #FIXED "nonNegativeInteger"> <!ELEMENT Supplier_ID (#PCDATA) >

<!ATTLIST Supplier_ID type CDATA #FIXED "nonNegativeInteger"> <!ELEMENT Supplier_Name (#PCDATA) >

<!ATTLIST Supplier_Name type CDATA #FIXED "string"> <!ELEMENT Requested_Delivery_Date (#PCDATA) >

<!ATTLIST Requested_Delivery_Date type CDATA #FIXED "timeInstant"> <!ELEMENT Shipping_Address (Address)>

<!ELEMENT Address (Street,City,State,Zip)> <!ELEMENT Street (#PCDATA) >
