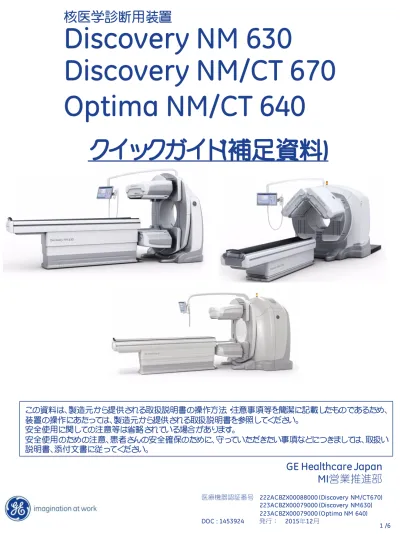

核医学診断用装置
Discovery NM 630
Discovery NM/CT 670 Optima NM/CT 640
クイックガイド ( 補足資料 )
GE Healthcare Japan
この資料は、製造元から提供される取扱説明書の操作方法・注意事項等を簡潔に記載したものであるため、
装置の操作にあたっては、製造元から提供される取扱説明書を参照してください。
安全使用に関しての注意等は省略されている場合があります。
安全使用のための注意、患者さんの安全確保のために、守っていただきたい事項などにつきましては、取扱い 説明書、添付文書に従ってください。
1. テーブルパット使用時の注意
使用方法と注意点
①フラップには切り込みがあります。写真のように、切り込みをガントリー側にして使用して下さい
※Whole Bodyスキャン時にフラップの干渉によりDetector＃２が離れることを防ぐためです②フラップの切込み部分に患者様をポジショニングする場合は、患者様の腕や衣服が寝台移 動時に挟み込まれないよう十分ご注意ください。
③収集開始後は患者様より目を離さないようにお願いします。
フラップが適切に固定されてないとSPECT収集時に 自動近接機構が感知して回転半径が大きくなったり、
干渉する場合があります。
また、フラップの切込み側を使用する場合は患者様の腕や 着衣などが挟み込まれないよう十分注意してポジショニングを 行ってください。
テーブルパットには左右にフラップがついているため、患者様の腕、指等の挟みこみ、
心電計ケーブル等の巻き込み、物の脱落防止に役立ちます。
切込み側
２ . 多目的腕サポート・ストラップ使用時の注意
多目的腕サポート・ストラップ使用方法と注意点
①患者様の体ごと固定する方法
・テーブルパットの下にストラップを通し、患者様の腕などがテーブルと接触しないように、
ゆるみの無いようしっかりと固定します。
・患者様の腕がテーブルより下に位置しないようにしっかりと固定してください。
・固定が不十分な場合、腕がテーブルより下に落ちてテーブルにストラップが挟まる恐れが あります。
②患者様の腕のみを固定する方法
（①の体ごと固定する方法と組み合わせてご使用ください）・両方のストラップを患者の右腕 A の上、左腕 B の下に通します。
C のように、腕を保持しているストラップをゆるみの無ようしっかりと固定します。
・固定が不十分な場合、腕がテーブルより下に落ちてテーブルにストラップが挟まる恐れが あります。
テーブルインしている状態から
Unload
を行う場合、まれにマットレスの下に位置しているストラップ がテーブルに挟まり、患者様の腕や体を圧迫することがあります。以下の点に注意してポジショニングを実施してください。
また、ストラップの使用法に関しては
NM
カメラ 多目的腕サポート・ストラップ ユーザー・ガイドに記載がございます。
Unload時において、多目的腕サポート・ストラップ（以下ストラップ）をマットレスの下に
配置して使用する場合は、ストラップがテーブルに挟まり、腕を圧迫する可能性が
あるのでご注意ください。
３ . Auto Body Contouring 機能使用時の注意
2-1. Whole Body 収集時の正しいポジショニング
①患者様の頭頂は視野の端（黒線表示）の近位に合わせてください。
②GDUもしくはコンソール画面にて頭頂が視野から外れていないことを確認の上、収集を開始 してください。
③収集開始後は患者様より目を離さないようにお願いします。
WholeBody
収集では、頭部領域を収集した後、テーブルは2
番目のFOV
に移動します。ポジショニングが適切でない場合この段階で、検出器が患者様のあごや鼻などにまれに接触することが あります。
以下の正しいポジショニングを実施してください。
また、この詳細については
オペレータ向けシステムの概要と安全マニュアル第
6
章 に記載がございます。枕を使用する場合は特に注意してください。
患者様の鼻や顎が体の部位で最も高い部分になって いないか確認してください。（頭頸部領域の固定具、補 助具、マスク等含む）
正しいポジショニング：頭頂部を視野端に合わせます。
不適切なポジショニング：頭部を高く上げ、頭頂部が視野 端よりはなれています。
WholeBody収集,SPECT収集において、Auto Body Contouring（体輪郭自動検出機能）を
使用する場合は収集開始時のポジショニングにご注意ください。
2-2. SPECT 収集時の正しいポジショニング
同様にSPECT収集時も、患者さまの頭部を枕で上げている場合は、検出器が 患者さまのあごや鼻と接触する可能性があるため、あご又は鼻が解剖学的構造の 最も高い位置にないことをご確認の上収集を行ってください。
収集開始後は患者様より目を離さないようにお願いします。
※ 患者様の頭部を枕で上げて収集する場合、
黒っぽいタオルやスポンジ等、赤外線センサーが感知可能な 物体を胸部上に配置して収集を行って下さい。
2-3. Auto Body Contouring 機能使用時のその他の注意事項
①白い掛布などは、赤外線を反射してしまい、センサーが反応しないことがあります。
②酸素吸入用などの透明なマスクにはセンサーが反応しないことがあります。
③センサーが毛髪に反応することがありますが、その場合は一度コントローラーのEnable Barを 握って止め、再度収集を開始してください。
枕を使用する場合は特に注意してください。
患者様の鼻や顎が体の部位で最も高い部分になって いないか確認してください。（頭頸部領域の固定具、補 助具、マスク等含む）
４ . その他 収集時の注意事項
3-1. 脳血流収集時の正しいポジショニング
①テーブルは最大まで引き出した状態で使用します。
②収集開始前にDetectorを360度回転させて、患者さんと接触しないか確認して下さい。
③収集開始後は患者様より目を離さぬようお願いします。
3-2.Whole Body 収集時、 Multi FOV SPECT 収集時の正しいポジショニング
①Whole Body収集やMulti FOV SPECT（複数StepのSPECT）収集では、収集中テーブルが移動し ます。テーブル移動中は患者さんの手とテーブルが接触しないようポジショニングします。
②収集開始後は患者様より目を離さぬようお願いします。
3-3. テーブル移行時は心電計のケーブルの巻き込みや補助具の接触に注意して下さい。
脳血流検査では
Auto Body Contouring
機能を使用 しないため、収集開始前に患者様との接触がないか 確認が必要です。テーブルパットで患者様の腕が テーブルと接触しないようしっか りと固定します。
