ガーナ共和国
ガーナ放送協会ＧＢＣ放送設備近代化計画 フィージビリティ調査 中間報告書
2010 年 3 月
財団法人 海外通信・放送コンサルティング協力 ＪＴＥＣ Japan Telecommunications Engineering and Consulting Service
ガーナ ガーナ ガーナガーナ
赤道
グリニッジ標準時線
ガーナ共和国 ガーナ放送協会ＧＢＣ放送設備近代化計画 フィージビリティ調査 中間報告 目次
はじめに･･････････････････････････････････････････････････････････････・・・・・・・・・・・・・・・・
Ｐａｒｔ Ⅰ 全体概要
１． テレビ放送の現状・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
２． アナログテレビの放送方式とチャンネル割り当て･････････････････････・・・・・・・・・・・・・・・
２－１ カラーテレビ放送方式････････････････････････････････････････・・・・・・・・・・・・・・・・
２－２ チャンネル割り当て･･････････････････････････････････････････・・・・・・・・・・・・・・・・
Ｐａｒｔ Ⅱ ＧＢＣの概要
３． 監督官庁・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
４． 組織・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
５． 経営計画・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
６． 放送番組・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
７． 地上デジタルテレビ放送の普及計画・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
８． ＧＢＣの歴史・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
９． 送信ネットワークとカバーエリアの現状・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
９－１ マイクロ波伝送････････････････････････････････････････････････・・・・・・・・・・・・・・・
９－２ サテライト伝送･･･････････････････････････････････････････････・・・・・・・・・・・・・・・・
９－３ 設備の概要･････････････････････････････････････････････････・・・・・・・・・・・・・・・・・
９－４ カバーエリア････････････････････････････････････････････････・・・・・・・・・・・・・・・・・
１０． 放送設備・機材の現状・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
１０－１ 番組制作設備の概要･･･････････････････････････････････････・・・・・・・・・・・・・・・・
１０－２ テレビ送信設備の概要･･･････････････････････････････････････・・・・・・・・・・・・・・・
１０－３ アジャンゴテ送信所の設備概要････････････････････････････・・・・・・・・・・・・・・・・・
Ｐａｒｔ Ⅲ ＧＢＣの財政
１１． 収入と支出・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
１１－１ 収入･･･････････････････････････････････････････････････････・・・・・・・・・・・・・・・・
１１－２ 支出･･･････････････････････････････････････････････････・・・・・・・・・・・・・・・・・・・
１
３ ６ ６ ７
９ ９ １１ １１ １２ １２ １３ １３ １３ １３ １３ １６ １６ １８ １９
２２ ２２ ２３
Ｐａｒｔ Ⅳ 調査結果
１２． 調査結果のまとめ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
Ｐａｒｔ Ⅴ ＧＢＣの放送設備近代化計画
１３． 放送設備近代化計画の目的と現設備の問題点･･････････････････・・・・・・・・・・・・・・・・
１４． 放送設備リストと経費・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
１４－１ マルチチャンネルステーションハブ･････････････････････････・・・・・・・・・・・・・・・・・
１４－２ ポストプロダクション･･･････････････････････････････････････・・・・・・・・・・・・・・・・・
１４－３ 送信設備･･･････････････････････････････････････････････・・・・・・・・・・・・・・・・・・・
１４－４ 中継車･･･････････････････････････････････････････････････・・・・・・・・・・・・・・・・・
おわりに･･････････････････････････････････････････････････････････････・・・・・・・・・・・・・・・・
付録
（１） スタジオ設備の詳細･･･････････････････････････････････････････・・・・・・・・・・・・・・・・
（２） 面談者リスト･･････････････････････････････････････････････････・・・・・・・・・・・・・・・・
２４
２５ ２５ ２５ ２６ ２７ ２７
２７
２８ ３５
はじめに
１９５７年の独立から１９８１年のローリングス政権発足までの２５年間に、ガーナは４回のクーデ ターを含め、頻繁に政権交代が繰り返された。１９９０年代に入って民主化が進み、１９９２年、１９９ ６年に複数政党制の下で平和裡に選挙が行われ、ローリングス大統領の指導の下、長期にわたる 政治的安定を享受した。ローリングス大統領は憲法の三選禁止規定を遵守し、２０００年１２月の大 統領選挙には出馬せず、野党のクフォー候補が選出され、翌２００１年１月に正式に大統領に就任 した。同選挙はガーナの歴史上初めて、選挙による与野党間の政権交代が平和裡に実現したもの として注目された。２００４年、大統領、国民議会選挙が行われ、クフォー大統領が再選を果たした。
クフォー大統領の任期満了に伴い、２００８年１２月に大統領選挙が実施され、決選投票を経てＮＤ Ｃ（国家民主会議）のミルズ大統領が選出された。
また、非同盟中立を基調に、近隣諸国との関係を重視する一方、日本をはじめ、英、米、仏等先 進 国 との関 係 を強 化 している。特 に、アフリカ連 合 （ＡＵ）及 び西 アフリカ諸 国 経 済 共 同 体
（ＥＣＯＷＡＳ）の主要メンバー（２００３年及び２００４年ＥＣＯＷＡＳ議長国、２００７年ＡＵ議長国）とし てアフリカ地域全体の平和と安定にも積極的に貢献している。
一方、ガーナ経済は農業・鉱業に依存する典型的な一次産品依存型経済であり、農業が国内総 生産（ＧＤＰ）の約４０％、雇用の約６０％を占めている。主要輸出品もカカオ、金及び木材が上位３ 位を占めており、国際市況及び天候に影響を受けやすい環境にある。また、近年では海外で働くガ ーナ人からの海外送金が増加していると報告されており、その額は上述３大輸出品の輸出額を上 回ると言われている。１９５７年に英より独立した後、アコソンボ・ダム建設等の大規模インフラ案件 の整備により開発への足がかりを築いていったが、１９７０年代後半から１９８０年代前半にかけて 経済的困難に直面したため、世銀の支援により１９８３年より構造調整を通じた経済再建に取り組 んだ。この結果、１９８０年代後半から平均５％のＧＤＰ成長率を達成し、サブ・サハラ・アフリカにお ける構造調整の優等生として評価された。しかし、１９９０年代の金やカカオの国際価格の低迷や 主要輸入品である原油価格の高騰等により経済が悪化してきたため、２００１年に誕生したクフォー 政権は、２００１年３月、拡大ＨＩＰＣ（重債務貧困国）イニシアティブ適用による債務救済申請を行い、
緊縮財政を基本とした経済の立て直しに着手した。２００５年から始まった２期目においても健全な 財政運営を基本政策としており、２００７年には約６％の経済成長率を達成している。政府の２００８ 年ＧＤＰ成長率目標値は７％。インフレ率は、原油価格高騰の影響もあり２００７年の政府目標であ った８％は達成できず、１０％台を推移。現在直面している主要な問題点としては、原油価格高騰 による経常収支の悪化、財政赤字の拡大、電力不足が挙げられる。
このような状況の中、海外通信・放送コンサルティング協力（ＪＴＥＣ、Japan Telecommunications Engineering and Consulting Service）は、平成２１年度の競輪補助事業として以下のとおりガーナ共 和 国 に 調査 団 を 派 遣 し、 ガ ー ナ 共 和国 情 報省の 協 力 の 下 、ガ ー ナ 放送 協 会 Ｇ Ｂ Ｃ （Ghana Broadcasting Corporation）放送設備近代化計画のフィージビリティ調査を行った。
○調査団員構成 主任調査員 横井 康和（総括、経営計画、スタジオ設備調査）
（財）海外通信・放送ｺﾝｻﾙﾃｨﾝｸﾞ協力（ＪＴＥＣ） 放送技術部長
調査員 佐藤 健市（送信設備調査）
（財）海外通信・放送ｺﾝｻﾙﾃｨﾝｸﾞ協力（ＪＴＥＣ） 上席ｺﾝｻﾙﾀﾝﾄ
○調査日程 ２００９年１０月３日（土）～１０月２２日（木） ２０日間
「放送」は、単なるハードウエアシステムではなく、ハードウエアシステムを通して何を国民に伝え、
国民がどのような利益を得られるかが大切である。ＧＢＣの放送が多民族国家の社会統合を行い、
ガーナ共和国の国家形成の礎となり、「全国民を平等に扱う」ことを基本とした放送であってほし い。
この報告書では、Ｐａｒｔ Ⅰで全体概要、Ｐａｒｔ ⅡでＧＢＣの概要、Ｐａｒｔ ⅢでＧＢＣの財政、Ｐａｒｔ
Ⅳで調査結果、Ｐａｒｔ ⅤでＧＢＣの放送設備近代化計画をまとめている。
Dr. Adam Imoro
（GBC ｶｳﾝﾀｰﾊﾟｰﾄ）
Mdm. Hon. Zita Okaikoi
（情報大臣）
横井 康和
（JTEC 調査員）
佐藤 健市
（JTEC 調査員）
Mr. Seth Akotua Mr. Kawabena Sarpong-Anane
Ｐａｒｔ Ⅰ 全体概要
１． テレビ放送の現状
現在ガーナ共和国では、首都アクラを中心に、各州都はもとより多くの地域でテレビ放送を視聴 することができる。
2009 年 1 月現在、ガーナ全土で登録認可されているテレビ局 （地上波放送、衛星放送、ケーブ ルテレビ）は表１－１の通りである。
表１－１ ガーナ全土で登録認可されているテレビ局 （2009 年１月現在）
州 名 テレビ局数 備考
１ Greater Accra Region １７
２ Central Region ７
３ Eastern Region ３
４ Western Region ４
５ Volta Region ２
６ Ashanti Region ７
７ Brong Ahafo Region ３
８ Northern Region ２
９ Upper West Region ２
１０ Upper East Region ２
Total （複数の州で登録認可されている局もある） ４９
上記、登録認可されている４９局の内訳は下記の通りである。
・ 独立テレビ局・・・・・・・・・・・・・・・２４局
・ 無料放送局・・・・・・・・・・・・・・・・１８局 （９局が運用中）
・ 有料放送局・・・・・・・・・・・・・・・・ ５局
・ 調査、研究用の局・・・・・・・・・・・ １局
また、ＧＢＣガーナ放送協会のテレビ送信所（含 FM 送信所）を表１－２に、民間のテレビ局を表１
－３に、また衛星テレビおよびケーブルテレビ放送局を表１－４に示す。
表１－２ ＧＢＣガーナ放送協会のテレビ送信所（含 FM 送信所）
No. Region’s Name
Station’s Name
FM TV
Remarks Frequency
(MHz)
Transmitter
Power (kW) Channel Transmitter Power(kW) 1 Greater
Accra
Accra Studio Site
(DTV Pilot Station)
22 0.25 UHF
DTV-T
2 Adjangote 95.7
96.5
5 (Accra) 5 (Tema)
9 10 VHF
3 Ashanti Kumasi 91.2 5 12 5 VHF
4 Jamasi 89.9 10 5 10 VHF
5 Obasi 94.3
6 Ejura
7 Western Sekondi 94.7 2.5 5 5 VHF
8 Tarkwa 88.1 10 8 5 VHF
9 Half Assini 6 1 VHF
10 Oseikojokro m
95.1 2.5 9 5 VHF
11 Enchi 94.9 2.5 12 1 VHF
12 Sefwi-Wiaso 101.1 10 10 5 VHF
13 Axim UHF/TPUHF/TPUHF/TPUHF/TP
14 Central Cape Coast 92.5 2.5
15 Kissi 11 10 VHF
16 Assin Foso 91.3 10 7 10 VHF
17 Dunkwa-on-
Offin
39 0.1 UHF/TPUHF/TPUHF/TPUHF/TP
18 Ajumako
Bisease
65 0.2 UHF/TPUHF/TPUHF/TPUHF/TP
19 Apam
20 Swedru
21 Eastern Koforidua/
Obiritabir
106.7 5 32 0.2/5 UHFUHFUHFUHF
22 Mpraeso/
(Ejuanemal)
102.1 6 5 VHF
23 Akim Oda 31 0.2 UHF/TPUHF/TPUHF/TPUHF/TP
24 Akosombo 0.1 UHF/TPUHF/TPUHF/TPUHF/TP
25 Somanyo 42 0.1 UHF/TPUHF/TPUHF/TPUHF/TP
26 Asamankese UHF/TPUHF/TPUHF/TPUHF/TP
27 Brong- Afaho
Sunyani 93.5 5 7 10 VHF
28 Kintampo 96.3 10 9 10 VHF
29 Atebubu 95.3 5 11 10 VHF
30 New Drobo 26 0.1 UHF/TPUHF/TPUHF/TPUHF/TP
31 Dormaa Ahenkro
39 0.1 UHF/TPUHF/TPUHF/TPUHF/TP
32 Northern Tamale 91.3 5 8 10 VHF
33 Yendi 92.9 5 11 10 VHF
34 Bimbilla 88.5 5 6 5 VHF
35 Damongo 92.7 10 5 10 VHF
36 Gambaga 90.3 5 10 VHF
37 Salaga 88.9 5 7 5 VHF
38 Bole 93.1 5 10 5 VHF
39 Volta Amedzofe 91.1 5 10 10 VHF
40 Akatsi 97.7 1 6 5 VHF
41 Kete Krachi 95.5 92.1
5 2.5
12
10 2.5
VHF
42 Ho 52 0.1 UHF/TPUHF/TPUHF/TPUHF/TP
43 Upper East
Bolgatanga 89.7 5 6 5 VHF
44 Bawku 24 0.1 UHF/TPUHF/TPUHF/TPUHF/TP
45 Upper West
Wa 90.1 2.5 8 5 VHF
46 Han 93.9 5 11 5 VHF
表１－３ 民間のテレビ局
局 名 開 局(年) 周波数帯 サービス
形態 備 考
グレートアクラ州 （Greater Accra Region）
1 TV 3 1997 VHF 無料 アクラ以外にクマシ、タコラ
ディ(セコンディ)、スンヤニで も放送している
2 TV Africa 2003 VHF 無料
3 Metro TV 1998 VHF 無料 全ての州都で放送してい
る
4 Net 2 2004 UHF 無料
5 Viasat 2008 UHF 無料 アクラ以外にクマシ、タコラ
ディ(セコンディ)イ、ケープコ ースト、テマ、タマレでも放 送している
6 Fon TV 有料
セントラル州 (Central Region)
1 Metro TV 2004 VHF 無料
2 TV 3 1997 VHF 無料
3 Coastal TV 2007 UHF 無料
イースタン州 （Eastern Region）
1 Metro TV 2004 VHF 無料
2 TV 3 1997 VHF 無料
アシャンティ州 （Ashanti Region）
1 Metro TV 2004 VHF 無料
2 TV 3 1997 VHF 無料
3 TV Africa 2003 VHF 無料
ウエスタン州 （Western Region）
1 Metro TV 2004 VHF 無料
2 TV 3 1997 VHF 無料
ノーザン州 （Northern Region）
1 Metro TV 2004 VHF 無料 タマレ
ブロンーアファフォ州 （Brong Ahafo Region）
1 Metro TV 2004 VHF 無料 スンヤニ
ボルタ州 （Volta Region）
1 Metro TV 2004 VHF 無料 ホ
アッパーイースト州 （Upper East Region）
1 Metro TV 2004 VHF 無料
アッパーウエスト州 （Upper West Region）
1 Metro TV 2004 VHF 無料
表１－４ 衛星テレビおよびケーブルテレビ放送局
局 名 開 局(年) 周波数帯 サービス
形態 備 考
１ DTH Satellite TV
2007 衛星テレビ
有料 ガーナ全土
２ DTH Satellite Network
1999 衛星テレビ
有料 ガーナ全土
３ Crystal TV 衛星テレビ 有料 クマシ
４ MMDS Cable ケーブル テレビ Cable 有料 アクラ、テマ ２． アナログテレビの放送方式とチャンネル割り当て
２－１ カラーテレビ放送方式
カラーテレビ放送方式は、ＰＡＬ－Ｂ方式である。
図２－１－１ ＰＡＬ－Ｂの周波数帯域幅
-1.25 -0.75
0
5
-0.7 MHz Channel bandwidth７（B）＆8（G）MHz
fv
fs
fa
fv : Vision carrier frequency fs : Color sub-carrier frequency
(=fv+4.3361875MHz) fa : Sound carrier frequency (=fv+5.5 MHz)
Frequency modulation
２－２ チャンネル割り当て
表２－２－１に、チャンエル割り当てを示す。
表２－２－１ チャンネル割り当て
周波数（ＭＨｚ） チャンネル 摘要
Band I –TV (Analogue )
40-47 1
47-54 2
Band II- Radio FM
87.5-108 MHz Band III –TV (Analogue and TDMB)
1 174-181 5
2 181-188 6
3 188-195 7
4 195-202 8
5 202-209 9
6 209-216 10 Black Star TDMB
11 216-223 11
12 223-230 12
Band IV- TV (Analogue and Digital DVB-T)
13 470-478 21
14 478-486 22 GBC（GTV） DVB-T
15 486-494 23
16 494-502 24
17 502-582 25-34
Band V TV (Analogue and Digital)
18 606-614 38
19 614-622 39
20 622-630 40 Skyy DVB-T (Private)
21 630-638 41
22 638-790 42-60
マイクロ波帯
帯域 周波数（ＧＨｚ）
L 1-2
S 2-4
C 4-8
X 8-12
Ku 12-18
K 18-27
Ka 27-40
Ｐａｒｔ Ⅱ ＧＢＣの概要
３． 監督官庁
ＧＢＣの直接の監督官庁は情報省（The Ministry of Information）である。また、通信省（The Ministry of Communication）は、公共通信庁（The National Communication Authority）を通して放 送周波数の割り当てを行う。
ＧＢＣの番組の内容については、全国メディア委員会（The National Media Commission）が監 督している。
４． 組織
組織図を図４に、要員数を表４に示す。
ＧＢＣの会長、理事、局長、副局長は、全国メディア委員会（The National Media Commission）
によって任命される。また、ＧＢＣの理事会はＧＢＣの管理者を任命する。
理事会は、会長以下８名の理事と事務局で構成される。理事会は、協会の業務運営方針など に対して責任を持ち、日常の業務については、各部門の部長が管理する。
全国の１０州（Ashanti、Brong Ahafo、Central、Eastern、Greater Accra、Northen、Upper East、
Upper West、Volta、Western）に各１名の支局長を配置し、各支局長は各地域の業務を担当す る。
写真４ ＧＢＣの建物の一部
図４ 組織図
局長
（Director-General）
Mr. William Ampem-Darko
副局長
（Deputy Director-general）
Mr. Kwabena Salpong-Anane
会長： Prof. J.B.K. Aheto (Chairman) 理事： Mr. Edward B. Asare （Member）
理事： Mr. Yaw wiredu Peprah （Member）
理事： Mrs. Vicky wereko andoh （Member）
理事： Mr. Gayheart Mensah （Member）
理事： Mr. Abdulai Dramani （Member）
理事： Madam Dphelia （Member）
理事： Mr. Kwaku mensa-Bonsu （Member）
理事/局長： Mr. William Ampem-Darko
（Director-General and Member）
理事会事務局/管理部長： Alhaji Hamidu Chodi
（Secretary to the Board and its Committees）
理事会（１０名）
（Board of Directors）
全国メディア委員会
（NMC: National Media Commission）
法務部
（Legal Department）
内部監査
（Internal Audit）
局長特別ｱｼｽﾀﾝﾄ
（Special Assistant to The Director-General）
戦略部長
(Strategic Business Co-odinator) Mr. D. D. Asare
テレビ制作部長 (Director of Television)
Mr. Moses Gyapong
経理部長 (Director of Finance) Mr. Kwabena-Adjei Johnson
総務部長
(Director of Corporate Affairs) Ms. Doris A. Kuwornu 技術部長
(Director of Engineering) Mr. Augustus A. Yamson
管理部長
(Director of Administration) Alhaji Hamidu B. Chodi
制作技術部長
(Director of Technical Production) Mr. Oscar Nchor
ラジオ制作部長 (Director of Radio) Mr. Yaw Owusu Addo
支局長 (Regional Directors)
以下の１０州に各１名
Ashanti、 Brong Ahafo、 Central、 Eastern、 Greater Accra
表４ 要員数（２００８年１２月３１日現在）
職員 契約スタッフ
部署名 男性 女性 小計 男性 女性 小計 合計
技術部 178 1 179 41 1 42 221
管理部 111 138 249 45 11 56 305
ラジオ制作部 140 91 231 23 18 41 272
テレビ制作部 169 49 218 83 67 150 368
総務部 21 58 79 4 10 14 93
経理部 56 25 81 22 15 37 118
戦略部 28 7 35 12 10 22 57
制作技術部. 240 18 258 42 2 44 302
合計 943 387 1330 272 134 406 1736
５． 経営計画
ＧＢＣは、２００９～２０１１年の３年間で、以下の経営計画を策定している。
文化、教育、情報、娯楽などの分野で、国家が独自性を発揮し、国家の政策策定などに良い 影響を与えることに貢献する。
放送は、公用語の英語だけではなく、主要なガーナの民族言語やその他の外国語でも行う。
また、テレビ放送のデジタル化やスタジオシステムの近代化を進め、社会に利益をもたらし、
発展的で文化的な番組を通して、放送と通信の産業を牽引する。
６． 放送番組
番組内容毎の放送時間と比率を表６に示す。
表―６ 番組内容毎の放送時間
番組内容 放送時間 %
情報番組 556.32 8
教育番組 904.02 13
国内娯楽番組 1,251.72 18
海外娯楽番組 486.78 7
コマーシャル 1,063.96 15.3
宗教番組 549.37 7.9
スポーツ番組 521.55 7.5
子供番組／女性番組 173.85 2.5
DW/ VOA/M NET 528.50 7.6
その他 917.93 13.2
合計 6,954 100
DW： ドイツの国際放送（ドイチェ・ヴェレＤｅｕｔｃｈｅ Ｗｅｌｌｅ）
VOA： アメリカの国際的な放送（Ｖｏｉｃｅ ｏｆ Ａｍｅｒｉｃａ）
M NET： 南アフリカの M NET
７． 地上デジタルテレビ放送の普及計画
ＧＢＣは試験的に、２００８年１１月から首都アクラ（Accra）で地上デジタルテレビ放送（欧州方 式、ＤＶＢ－Ｔ）を開始した。
２００８年から始めた試験放送を含めた計画概要は以下のとおりである。
・試験放送 ： アクラＧＢＣ内から２５０Ｗ送信機（ブラジル Lnear 社製)で放送している。
（ＧＢＣ＋民間５社の計６プログラム）
・フエーズ-１： ～２００９年末（２ヶ所）
Accra, Kumasi
・フエーズ-2： ～２０１０年末（１８ヶ所）
Koforidua, Mpraeso, Jamasi, Obuasi, Sunyani, Kimtampo, Atebubu,
Sekondi, Tarkwa, Sefwi Wiawso, Enchi, Half Assini, Osei Kojokrom, Capecoast, Assin Foso, Amedzofe, Akatsi, Kete Krachi
・フエーズ-3： ～２０１１年中旬（１０ヶ所）
Tamale, Gambaga,Yendi, Bimbila, Salaga, Belo, Damango, Bolgatanga, Wa, Han
・フエーズ-4： ～２０１２年末（１０ヶ所）
Akim Oda, Somanya, Akosombo, Asamankese, Dunkwa, Axim Dormma Ahenkro, New Drobo, Banso, Dadieso
・アナログ放送ストップ： ～２０１３年末 ８． ＧＢＣの歴史
・1935 年 7 月 31 日にラジオ ZOY が設立された。
・1940 英国政府資金によって新しい放送局舎(BH2)を開局し、ガーナ国内や西アフリカ地域向 けに放送した。
・1946 政府の情報サービス部門が GBC の運営を行う。
・1953 放送システム部門を設置
・1956 視聴者の調査部門を設置
・1956 ニュース部門を設置
・1958 新放送局舎(BH-3)を建設
・1965 年 7 月 31 日 ガーナテレビ局開局(スタート)
・1965 地方で放送開始
・1967 年 2 月 1 日 新たに短波ラジオで放送開始
・1971 広報部門を設置
・1985 カラーテレビ放送開始
・1986 アクラ FM 局開局
・2008 年 11 月 地上デジタルテレビ放送の試験放送開始 ９． 送信ネットワークとカバーエリアの現状
９－１ マイクロ波伝送
マイクロ波による番組伝送は、アクラのスタジオセンターからアクラをサービスしているアジャ ンゴテ送信所までの１箇所である（マイクロ波伝送回線のバックアップとして衛星伝送回線設備も ある）。このアジャンゴテ送信所以外の全ての送信所は、Ku-Band を使用した衛星回線経由で行 っている。
９－２ サテライト伝送
アクラのテレビスタジオで制作される全ての番組は、衛星（Ｋｕバンド）を使用して全国３１箇所 のテレビ及びＦＭ送信所及び約１０箇所のテレビ中継放送所へ送られ、そこからＶＨＦまたはＵＨ Ｆの電波で各家庭に届けられる。
９－３ 設備の概要
表１０－２－１に記載した通り多くの送信所の設備は、２００４年～２００５年にドイツのエルメス 資金でローデ・シュワルツ社が設置した。
９－４ カバーエリア
テレビとＦＭ放送のカバーレージは、９０％以上である（図９－４―１、図９－４－２、図９－４－
３を参照）。
図９－４－１ GBC の TV / FM 送信所配置図（赤い鉄塔は州都）
No. Site Name FM TV
1 Accra ○
2 Adjangote ○ ○
3 Kumasi ○ ○
4 Jamasi ○ ○
5 Obuasi ○
6 Ejura
7 Sekondi ○ ○
8 Tarkwa ○ ○
9 Half Assini ○ 10 Osei Kojokrom ○ ○
11 Enchi ○ ○
12 Sefwi Wiawso ○ ○ 13 Axim
14 Cape Coast ○
15 Kissi ○
16 Assin Foso ○ ○ 17 Dunkwa-on-
Offin ○
18 Ajumako ○
19 Apam 20 Swedru
21 Koforidua/Obiri
tabir ○ ○
22 Mapraeso/(Ejua
nemal) ○
23 Akim Oda ○
24 Akosombo ○
25 Somanyo ○
26 Asamankese 27 Sunyani ○ 28 Kintampo ○ ○
29 Atebubu ○ ○
30 New Drobo ○
31 Dormaa
Ahenkro ○
32 Tamale ○ ○
33 Yendi ○ ○
34 Bimbilla ○ ○
35 Damongo ○ ○
36 Gambaga ○ ○
37 Salaga ○ ○
38 Bole ○ ○
39 Amedzofe ○ ○
40 Akatsi ○ ○
41 Ketekarachi ○ ○
42 Ho ○
43 Bolgatanga ○ ○
44 Bawku ○
45 Wa ○ ○
46 Han ○ ○
図 ９－４－２ テレビのカバーエリア
図 ９－４－３ FM のカバーエリア
１０． 放送設備・機材の現状 １０－１ 番組制作設備の概要
スタジオ設備は首都アクラにのみあり、地方局（州都）にはない。各地方局には、数人のレポ ーターが常駐しており、取材した内容を本部のアクラに送付してくる。
１９８４年に自己資金で日本（ＮＥＣ）からスタジオ設備を購入したが、メンテナンスが不十分で、
これらの機材は現在殆んど使用されていない。
その後、２００６年に自己資金でＳＯＮＹからデジタルスタジオ機器を購入し、現在は約８０％の 設備がデジタル化されている。
スタジオ設備の概要を表１０－１－１に示す。
表１０－１－１ スタジオ設備の概要
スタジオ設備 数量 設備内容 製造年/メーカー 運用状況
ニュース室 １ 特に機器の設備は無いが
約 35 名ほどのジャーナリ スト達が働いている。
年末には新スタジ オビルデング に移動予定。
制作スタジオ ２ 両スタジオとも全てデジタ
ル化、スタジオ フロアー は両方とも約 150 ㎡、カメ ラ 3 台。
2006 年 / Sony 良好
汎用スタジオ １ 全てデジタル化 2006 年 / Sony 良好
編集室 10 一部アナログ機材もある
が殆んどデジタル化
2006 年 / Sony ３室が故障中, 他は良好 マスター
コントロールルーム
1 全てデジタル化 2006 年 / Sony 良好
ポストプロダクション １ 全てデジタル化
ノンリニアー
2006 年 / Sony 良好
ポストプロダクション １ アナログ 2000 年 / Sony 一 部 停 止 中 の 機
器 が あ る が 使 用 中。
システム変換室 1 10 台の DVD Player を持 ち、業務を行なっている。
2006 年 / Sony 良好
TV 中継車 ２
写真１０－１－１ テレビスタジオの副調整室 写真１０－１－２ 大型中継車と電源車
写真１０－１－３ 編集室 写真１０－１－４ 映像素材伝送室
また、現在新たにスタジオ設備を建設中で、まだ運用されていないが概要は表１０－１－２の 通りである。ただし、機材は既に Sony から 2006 年に購入済みで、現在据付工事中である。
表１０－１－２ 新たに建設中のスタジオ設備
スタジオ設備 数量 設備内容 建設年 / 製造国 運用状況
編集室 ４ 全てデジタル化 2008 / Sony 現在工事中
ニュース スタジオ １ 全てデジタル化 2008 / Sony 現在工事中
写真１０－１－５ 新たに建設中のスタジオ
１０－２ テレビ送信設備の概要
GBC の送信設備の概要は表１０－２－１の通りである。
なお、調査日程の関係で、訪問した送信所は首都アクラをサービスしているアジャンゴテ
（Adjangote）局だけである。
表１０－２－１ ＧＢＣの送信設備の概要
州 名 局 名
鉄塔 高 (m)
チャン ネル (CH)
出力 (kw)
製造者名 アンテナ構
成、○段 x ○面
運用
状態 備 考
1 グレート
アクラ
Accra GBC 本部 (Studio Site)
49 30 45
22 0.25 NGB 社、但
し送信機は ブラジル製
1 x 3
○
地デジ DVB-T パイロット局
2 Adjangote 130 9 10 R/S ○ 首都アクラをサ
ービスしている
3 アシャンティ Kumasi 120 12 5 R/S 3 x 3 ○
4 Jamasi 61 5 10 R/S ○
5 Obuasi - - TP
6 Ejura TP
7 ウエスタン Sekondi 45 5 5 4 x 2 ○
8 Tarkwa 148 8 5 ○
9 Half Assini 57 6 1 2 x 3 ○
10 Oseikojokrom 45 9 5 R/S 2 x 2 ○
11 Enchi 45 12 1 2 x 3 ○
12 Sefwi-Wiaso 148 10 5 4 x 3 ○
13 Axim TP
14 セントラル Cape Coast 52 - -
15 Kissi 80 11 10 ○
16 Assin Foso 100 7 10 R/S 2 x 3 ○
17 Dunkwa-on-
Offin
39 0.1 ○ TP
18 Ajumako
Bisease
65 0.2 ○ TP
19 Apam TP
20 Swedru TP
21 イースタン Koforidua/
Obitabiri
33 32 0.2/5 R/S ○
22 Mpraeso/
Obiritabir
137 6 5 R/S 2 x 4 ○
23 Akim Oda 30 31 0.2 ○ TP
24 Akosombo 0.1 ○ TP
25 Somanyo 42 0.1 ○ TP
26 Asamankese TP
27 ブロンーア ファホ
Sunyani 150 7 10 4 x 4 ○
28 Kintampo 100 9 10 R/S 2 x 3 ○
29 Atebubu 45 11 10 R/S 2 x 3 ○
30 New Drobo 45 26 0.1 ○ TP
31 Dormaa
Ahenkro
40 39 0.1 ○ TP
32 ノーザン Tamale 150 8 10 9 x 4 ○
33 Yendi 76 11 10 R/S 2 x 3 ○
34 Bimbilla 45 6 5 R/S 2 x 2 ○
35 Damongo 150 5 10 R/S 4 x 2 ○
36 Gambaga 100 10 5 R/S 4 x 2 ○
37 Salaga 147 7 5 R/S 2 x 4 ○
38 Bole 102 10 5 R/S 2 x 2 ○
39 ボルタ Amedzofe 70 10 10 ○
40 Akatsi 125 6 5 ○
41 Kete Krachi 150 12 10 R/S 6 x 3 ○
42 Ho 52 0.1 ○ TP
43 アッパー
イースト
Bolgatanga 150 6 5 ○
44 Bawku 24 0.1 ○ TP
45 アッパー
ウエスト
Wa 91 8 5 R/S 4 x 2 ○
46 Han 150 11 5 ○
１０－３ アジャンゴテ送信所の設備概要
アジャンゴテ送信所は、首都アクラをカバーしている最も重要な送信所で、アクラの中心部か ら北に約１５ｋｍの位置にある。途中の交通事情が非常に悪いため、距離的にはあまり離れて いないが約２時間程度かかる。
TV 送信機：GBC
放送時間２０時間／日
１０ｋｗ ドイツ（R/W）製 ２００５年設置 １台(現用機のみ) １０ｋｗ 日本(NEC)製 １９８６年設置 ２台(現用、予備)
２００８年まで使用していたが送信管の入手が出来ない為現在使用出来ない。
TV 送信機：民間
TV アフリカ ２．５ｋｗ イタリア（Eltronica）製 ２００６年設置 放送時間２０時間／日 Ｍｅｔｒｏ ＴＶ Acrodyne 製 １９９７年設置 故障で運用停止中
FM 送信機：GBC
５ｋｗ ドイツ（R/W）製 ２００５年設置(現用機のみ) 放送時間２１時間／日
ユニークＦＭ 米（Harris）製 １９９５年設置（現用機のみ） 放送時間 24H 時間／日
FM 送信機：民間
ＢＢＣ ２ｋｗ 英（Edstone）製 ２００８年設置 放送時間２４時間／日 フランス ２ｋｗ イタリア（Itelco）製
電源設備
受電設備 11kV ⇒ 400V 三相 受電トランス容量 100kVA Diesel Engine Generator (DEG)
２００ｋＶＡ フランス、英国の組合せ ２００４年設置 １５０ｋＶＡ 英国 ２００７年設置
５０ｋＶＡ 英国 ２００６年設置 TV アフリカ用
運用・保守
送信所では１７人（技術関係７人、電源関係３人、掃除夫３人、作業員２人、門番 2 人）の スタッフが働いている。送信所内は非常に整理、清掃が行き届いており、機材を大事に使 用している様子が伺えた。
写真１０－３－１ アジャンゴテ送信所の鉄塔と送信設備
写真１０－３－２ アジャンゴテ送信所の送信設備と運用・保守スタッフ
Ｐａｒｔ Ⅲ ＧＢＣの財政
１１． 収入と支出
過去５年間の収入と支出は、表１１－１のとおりである。
ＧＢＣの主要な業務の運用費や人件費は、公共放送という位置づけから、政府が支援してい る。また、毎年の予算は、監督官庁である情報省を通じて、国会の承認を受ける。
表１１－１ 過去５年間の収入と支出
（単位：ガーナセディ）
2004 年 2005 年 2006 年 2007 年 2008 年
収 入 7,285,447.20 7,451,873.50 14,964,563.20 13,470,723.13 16,237,387.24 支 出 7,214,999.00 7,041,226.80 13,289,711.20 11,638,178.08 15,869,956.68 収 支 70,448.20 410,646.70 1,674,852.00 1,832,545.05 367,430.56
１１－１ 収入
過去５年間の収入は、表１１－１－１のとおりである。
２００８年度の収入の比率は、放送サービスが２２．８％、政府の補助金が４３．７％、広告費が ２２．４％、受信料が１．５％、その他（設備賃貸料、ＣＤ販売費など）が９．６％である。
表１１－１－１ 過去５年間の収入
（単位：ガーナセディ）
収 入 2004 年 2005 年 2006 年 2007 年 2008 年
1. 運用費
1.1 放送サービス 2,397,910.98 1,981,056.60 2,906,944.37 2,047,608.31 3,703,988.14
1.2 受信料 62,607.50 81,774.70 284,073.60 109,693.25 243,552.45
1.3 広告費 1,598,607.32 1,320,704.40 2,378,409.03 5,125,026.02 3,634,111.58 2. 補助金
2.1 政府の補助金 2,938,433.10 3,750,767.00 5,319,204.50 4,716,762.14 7,091,547.53 3. その他
3.1 設備賃貸料、ＣＤ販売費など
287,888.30 317,570.80 4,075,931.70 1,471,633.41 1,564,187.54
合 計 7,285,447.20 7,451,873.50 14,964,563.20 13,470,723.13 16,237,387.24
１１－２ 支出
過去５年間の支出は、表１１－２－１のとおりである。政府からの補助金は、ＧＢＣの主要な業 務の運用費や人件費に充てられ、その他の運用費などはＧＢＣが負担している。
表１１－２－１ 過去５年間の支出
（単位：ガーナセディ）
支 出 2004 年 2005 年 2006 年 2007 年 2008 年
1. 番組制作費 294,725.60 314,801.60 357,148.80 356,579.40 542,823.45
2. 管理費
2.1 人件費 3,910,246.10 4,313,562.70 4,924,476.30 5,510,775.77 7,611,599.50 2.2 運用費、メンテナンス費 2,688,993.70 2,161,082.40 6,675,925.60 4,353,880.25 7,016,184.43 3. 設備投資費 321,033.60 251,780.10 1,332,160.50 1,416,942.66 699,349.30 合 計 7,214,999.00 7,041,226.80 13,289,711.20 11,638,178.08 15,869,956.68
Ｐａｒｔ Ⅳ 調査結果
１２． 調査結果のまとめ
財団法人 ＪＫＡの自転車等機械工業振興事業に関する補助金を活用して、ＧＢＣガーナ放送 協会の放送設備近代化計画の調査を実施した。
ＧＢＣへの提言として、２００９～２０１１年の３年間経営計画で謳っている
① 文化、教育、情報、娯楽などの分野で、国家が独自性を発揮し、国家の政策策定などに良 い影響を与えることに貢献する。
② 放送は、公用語の英語だけではなく、主要なガーナの民族言語やその他の外国語でも行 う。
③ 地上テレビ放送のデジタル化やスタジオシステムの近代化を進め、社会に利益をもたらし、
発展的で文化的な番組を通して、放送と通信の産業を牽引する。
ことを前提に、
① 番組の質を向上
② 制作番組数を拡大
③ 運用費などの経費を削減 させる目的で調査を行った結果、
① 将来のデジタルテレビ放送の対応
② 新たな技術の導入
などが不十分なことがわかり、調査団は、ＧＢＣガーナ放送協会の放送設備の近代化が必要 であるという結論に至った。
また、情報大臣（Mdm. Hon. Zita Okaikoi）や GBC 副局長（Mr. Kawabena Sarpong-Anane）から、
以下の３点について強い要望があり、ガーナから日本に、正式ルートで援助要請が出てくると考 えている。
① 財政面での援助 ② 設備面での援助
③ 技術面での援助（長期、短期専門家の派遣）
Ｐａｒｔ Ⅴ ＧＢＣの放送設備近代化計画
１３． 放送設備近代化計画の概要と現設備の問題点
ＧＢＣの放送設備近代化計画の概要は、以下のとおりである。
① 将来の地上デジタルテレビ放送への対応
② 専門化の派遣（送信技術の専門家、番組制作技術の専門家）
また、現在のテレビ放送設備の技術的な問題点は二つある。
① 現在の放送設備では、将来の地上デジタルテレビ放送への対応ができない。さらに、局舎 や鉄塔が老朽化している場合はこれらを建て直す必要がある。
なお、地上デジタル放送は現行のアナログテレビ放送と並行して放送するため、送信設 備の有効活用はできない。
② 現行の番組制作設備では、非常災害放送、二カ国語放送、アニメーション放送などに対応 できない。さらに、海外とのハイビジョン番組素材交換やＩＰ網へ番組を配信する場合など にも対応できない。
以上の理由で、当調査団は、ＧＢＣ放送設備の近代化を推奨するものである。
１４． 放送設備リストと経費
経費は、マルチチャンネルステーションハブが２億円、ポストプロダクションが２億円、送信設 備が８４億円、中継車が３９億円となり、総額で１２７億円となる。
１４－１ マルチチャンネルステーションハブ（２億円）
NO. EQUIPMENT QUANTITY
1. INGEST SERVER 1
2. PLAYOUT SERVER 1
3. 8 PORT NETWORK SWITCH 1
4. LOGO GENERATOR 1
5. STANDARD CONVERTER 1
6. SPG/TSG 2
7. VIDEO LOGGING SYSTEM 1
8. RESTORATION SYSTEM 1
9. CENTRAL TIME CODE SYSTEM 1
10. CLOCKS 5
11. INTERCOM 1
12. TECHNICAL MONITORING 1
13. VIDEO MONITORING 10
14. AUDIO MONITORING 1
15. NETWORK INTERFACES AND CABLING 1 16. 16 X 16 VIDEO AND AUDIO MATRIX 1
17. EQUPIMENT RACKS 6
18. MASTER CONTROL SWITCHER 1
19. VIDEO DISTRIBUTION AMPLIFIER 10
20. VIDEO JACKFIELD 1
21. PATCHCORD 50
22. PC WORKSTATIONS 2
23. OFF AIR MONITORS 4
24. VTR EQUIPMENT 3
25. DVD PLAYER 2
26. VTR 14” LCD MONITOR 4
27. VTR AUDIO MONITOR PAIR
28. UPS & DISTRIBUTION 1
29. CONTROL DESK 1
30. OPERATOR CHAIR WITH ARMS 2
31. TELEPHONE HYBRID 1
32. AUDIO DISTRIBUTION AMPLIFIER 10
33. AUDIO JACK FIELD 1
34. AUDIO PATCH CORD 50
１４－２ ポストプロダクション（２億円）
NO. EQUIPMENT QUANTITY
1. NON LINEAR EDIT SUITE 4
2. VTR EQUIPMENT 4
3. VIDEO MONITORING 8
4. AUDIO MONITORING 4
5. EDIT DESK 4
6. CHAIRS 8
7. GRAPHICS WORKSTATION 2
8. CHARACTER GENERATOR/MONITORING 1
9. GRAPHIC DESK 2
10. OPERATOR CHAIR 2
１４－３ 送信設備（８４億円）
NO. EQUIPMENT QUANTITY
1.
All solid State Main/Standby CODFM 30w to 3kwTV Transmitter with provision for carrying 5 TV Channels of about 20Mb/s MPEG 4 stream.
Total 40 sets
2. PIE (Program Input and Monitoring Equipment) 40 Sets 3. Measuring Equipment (including Field Strength Meter) 2 Sets
4. AVR 40 Sets
5. Transmission Antenna system 40 sets
6. Spare Parts 40 lots
7. Installation Materials 40 lots
8. Generator 40 Sets
9. Ku-Band Up-Link 1 Set
10. Ku-Band TVRO 40 Sets
11 Installation works for all stations 1 Lot
１４－４ 中継車（３９億円）
NO. EQUIPMENT QUANTITY
1. 16-CAMERA OB VAN(SD/HD) 2 pcs
2. 6–CAMERA OB VAN 4 pcs
おわりに
この調査は、放送現場や面談いただいた多くの方々の協力のもとで、無事に終了することができ た。
放送現場では、ＧＢＣの優秀な技術スタッフに恵まれたことに感謝すると共に、ＧＢＣ技術スタッフ と一緒に仕事ができた事を誇りに思っている。
この報告が、今後、ガーナ共和国の放送や教育に役立ち、ＧＢＣの放送がガーナ共和国の社会 統合や子供達の教育に寄与できればと願っている。
２００９年１０月
財団法人 海外通信・放送コンサルティング協力 放送技術部長 横井 康和
付録
（１）スタジオ設備の詳細
Table 1: Studio One (Note: IGC: In good Condition, NGC: Not in Good Condition) Description Quantity Status Manufacturer/
Source
Year of
Installation Remarks 1 Digital sound mixer
Yamaha 02R96 Digital Mixing Console
1 IGC Yamashita National
2006 2 Tascam CD-RW 2000
Professional CD-RW Recorder
3 IGC Tascam UK 2006
3 Tascam MD 350 3 IGC Tascam UK 2006 4 Interface Unit
PFV-L10
3 IGC Sony 2006
5 RayCom RTB4211 Full Duplex Base Station
1 IGC Ray Com UK 2006 6 Pixel Power Clarity
100 –Broadcast Graphics Solution –PC for Graphics
1 IGC Broadcast
Graphics Solution, UK
2006
7 ADB Mentor Lighting Technologies
1 IGC ADB Mentor, UK 2006 8 Sony Interface Unit
PFV-L10
1 IGC Sony UK 2006 9 Sony Under Monitor
Display System Controller SC11
1 IGC Sony UK 2006 10 Sony Production
Switcher Processor DVS9000SP
1 IGC Sony UK 2006
11 Sony Professional Disc Recorder PDW 1500
2 IGC Sony UK 2006

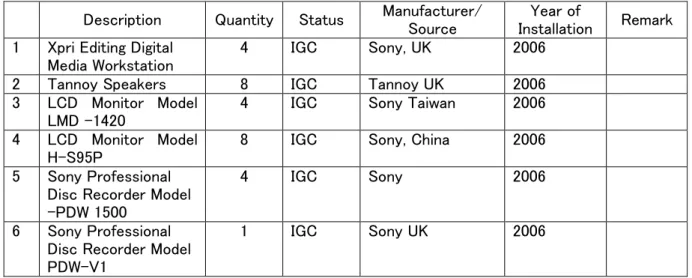

Table 2: Digital Editing Room
Description Quantity Status Manufacturer/
Source
Year of
Installation Remark 1 Xpri Editing Digital
Media Workstation
4 IGC Sony, UK 2006 2 Tannoy Speakers 8 IGC Tannoy UK 2006 3 LCD Monitor Model
LMD -1420
4 IGC Sony Taiwan 2006 4 LCD Monitor Model
H-S95P
8 IGC Sony, China 2006 5 Sony Professional
Disc Recorder Model –PDW 1500
4 IGC Sony 2006
6 Sony Professional Disc Recorder Model
1 IGC Sony UK 2006

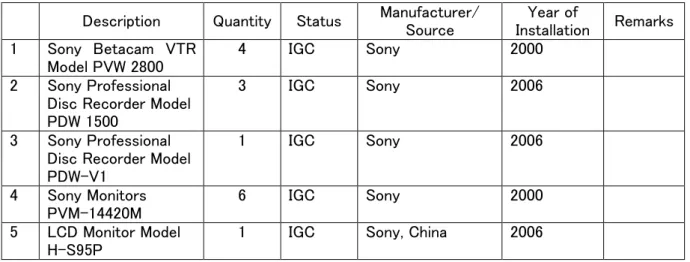

Table 3: Editing Rooms (News Room)
Description Quantity Status Manufacturer/
Source
Year of
Installation Remarks 1 Sony Betacam VTR
Model PVW 2800
4 IGC Sony 2000
2 Sony Professional Disc Recorder Model PDW 1500
3 IGC Sony 2006
3 Sony Professional Disc Recorder Model PDW-V1
1 IGC Sony 2006
4 Sony Monitors PVM-14420M
6 IGC Sony 2000
5 LCD Monitor Model H-S95P
1 IGC Sony, China 2006
Table 4: Post Production Editing Suite
Description Quantity Status Manufacturer/
Source
Year of
Installation Remarks 1 Sony Betacam VTR
Model PVW 2800
2 IGC Sony 2000
2 Sony Betacam VTR Model 2650
1 NGC Sony 2000
3 Sony Vision Mixer DFS 500
1 NGC Sony 2000
4 Sony Digital Audio Mixer Model SRP-V-200
1 IGC Sony 2000
5 Sony Monitor PVM -14420 M
6 IGC Sony 2000
6 Tascam Cassette Player Model -122MK III
1 IGC Tascam, UK 2000
7 Sony Compact Disc Player Model CDP-D11
1 IGC Sony 2000
8 Sony Multi Effect Processor DPS-V77
1 IGC Sony 2006
9 Sony Professional Disc Recorder Model PDW-1500
1 IGC Sony 2006
10 Sony Professional Disc Model PDW V1
1 IGC Sony 2006
11 Graphics Machine AVS Manuscript 2000
1 NGC AVS, UK 2000 12 Quantel PaintBox 1 NGC Quantel, UK 1993 13 Sony Speaker Model
SMS –IP
2 IGC Sony, UK 2000
Table 5: Master Control Room
1 Description Quantity Condition Manufacturer/
Source
Year of Installation
(YOI) 2 GPS –Time Code
Master Generator Model 5010 GPS II -evertz
1 IGC Next Generation, UK
2006
3 Trilogy Digital SPG/TSG
1 IGC Mentor, UK 4 Leitch Digital
Processing Signal Synchronizer DPS 575
1 IGC Leitch Digital, UK 2006
5 Digital Video Processor SP.110 (Kramer (K)
1 IGC Cramer (K), UK 2006 6 Miranda Imagestore 1 IGC Miranda, UK 2006 7 Taylor Bandswitching
Presets TV Demodulator 802-03-1
1 IGC Taylor, UK 2006
8 Bluebell opticom PS65
1 IGC Blue Bell, OPticom Ltd, UK
2006 9 Intercom System
–RTS KP-32
1 IGC Sony, UK 2006 10 Blue Bell Opticom
Limited PS65
1 IGC Blue Bell Opticom Ltd, UK
2006 11 Fiber Optic System
Linkage
1 IGC Blue Bell Opticom Ltd
2006

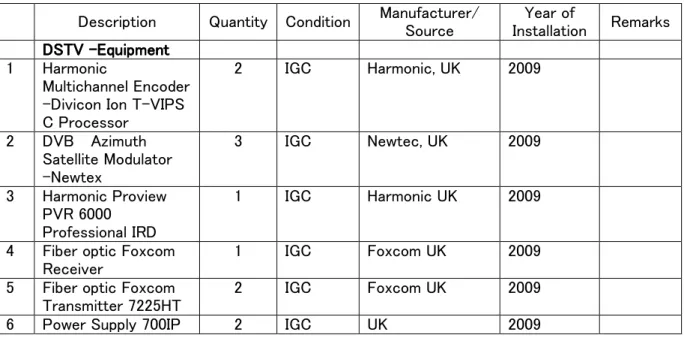

Table 6: Digital Receiving/Transmitting Systems (Master Control Room) Description Quantity Condition Manufacturer/
Source
Year of
Installation Remarks DSTV
DSTV DSTV
DSTV ––––EquipmentEquipmentEquipmentEquipment 1 Harmonic
Multichannel Encoder –Divicon Ion T-VIPS C Processor
2 IGC Harmonic, UK 2009
2 DVB Azimuth Satellite Modulator –Newtex
3 IGC Newtec, UK 2009
3 Harmonic Proview PVR 6000
Professional IRD
1 IGC Harmonic UK 2009
4 Fiber optic Foxcom Receiver
1 IGC Foxcom UK 2009 5 Fiber optic Foxcom
Transmitter 7225HT
2 IGC Foxcom UK 2009 6 Power Supply 700IP 2 IGC UK 2009

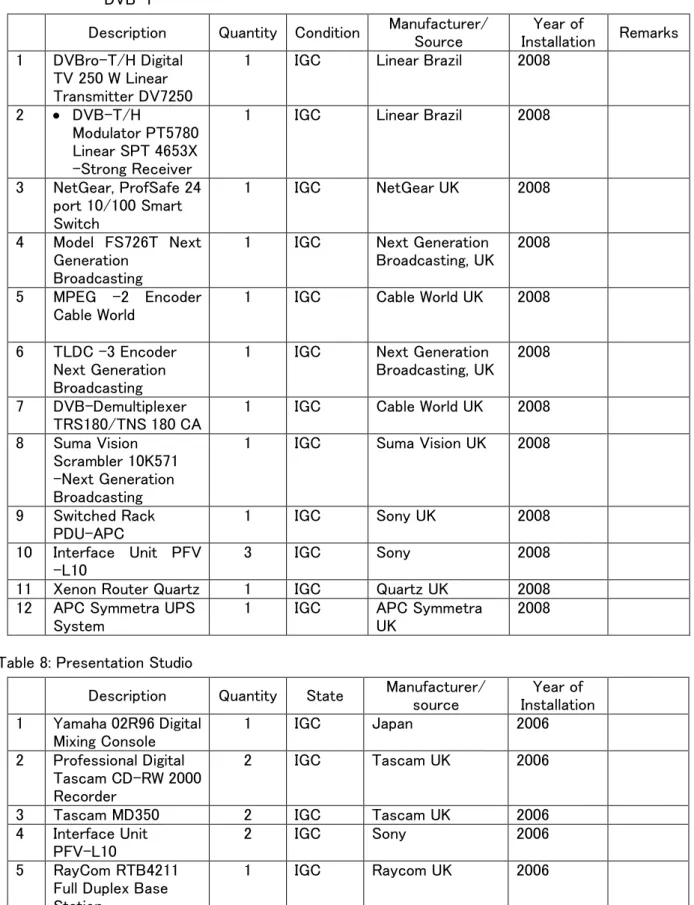

Table 7: Digital Transmitter –MCR DVB-T
Description Quantity Condition Manufacturer/
Source
Year of
Installation Remarks 1 DVBro-T/H Digital
TV 250 W Linear Transmitter DV7250
1 IGC Linear Brazil 2008
2 • DVB-T/H
Modulator PT5780 Linear SPT 4653X –Strong Receiver
1 IGC Linear Brazil 2008
3 NetGear, ProfSafe 24 port 10/100 Smart Switch
1 IGC NetGear UK 2008 4 Model FS726T Next
Generation Broadcasting
1 IGC Next Generation Broadcasting, UK
2008
5 MPEG -2 Encoder Cable World
1 IGC Cable World UK 2008
6 TLDC -3 Encoder Next Generation Broadcasting
1 IGC Next Generation Broadcasting, UK
2008
7 DVB-Demultiplexer TRS180/TNS 180 CA
1 IGC Cable World UK 2008 8 Suma Vision
Scrambler 10K571 –Next Generation Broadcasting
1 IGC Suma Vision UK 2008
9 Switched Rack PDU-APC
1 IGC Sony UK 2008
10 Interface Unit PFV –L10
3 IGC Sony 2008
11 Xenon Router Quartz 1 IGC Quartz UK 2008 12 APC Symmetra UPS
System
1 IGC APC Symmetra UK
2008 Table 8: Presentation Studio
Description Quantity State Manufacturer/
source
Year of Installation 1 Yamaha 02R96 Digital
Mixing Console
1 IGC Japan 2006
2 Professional Digital Tascam CD-RW 2000 Recorder
2 IGC Tascam UK 2006
3 Tascam MD350 2 IGC Tascam UK 2006 4 Interface Unit
PFV-L10
2 IGC Sony 2006
5 RayCom RTB4211 Full Duplex Base Station
1 IGC Raycom UK 2006
6 Pixel Power Clarity 100 –Broadcast Graphics Solution P.
C. for Graphic
1 IGC Broadcast Solutions UK
2006
7 Professional Disc Recorder PDW –V1
1 IGC Sony-UK 2006 8 Professional Disc
Recorder PDW-1500
6 IGC Sony 2006
9 Professional Cart System Model PDJ-C1080
1 IGC Sony 2006 tested to be fully computer requires System
10 Production Switch Professor DFS 2000
IGC Sony 2006
Table 9: Up link Room
Description Quantity State Manufacturer/
Source
Year of
Installation Remarks 1 Digital Video
Production
2 IGC Sony R&S
2 Azimuth DVB Satellite Modulator
2 IGC Newtec UK 2004 3 Control Unit HCS
Hiltron GmBH Telecom Equipment
4 IGC Hilton GmBH UK 2004 4 Continum DVP
Encoder D9030
4 IGC Continum UK 2004 5 Audio Distribution
Amplifier ADA -201-NEC
1 IGC Sony 2004
6 Power Vu Programme Receiver D9850
2 IGC Scientific Atlantic, UK
2004 7 Taindberg Receiver
TT1222
2 IGC Taindberg UK 2004
Table 10 : Studio One
Description Quantity State Manufacturer/
Source
Year of
Installation Remarks Floor
Floor Floor Floor
1 Studio Camera BVP-E30P
3 IGC Sony 2006
2 Cannon Digit Super Lens
25x5xJ25x6.8B 1E 6.8-170mm 1.1.5
3 IGC Ikegami 2006
Control Room Control Room Control Room Control Room
1 Digital Sound Mixer Yamaha 02R96
1 IGC Yamashita, Japan 2006 2 Tascam CD-RW
2000 Professional CD-RW
1 IGC Tascam, UK 2006
3 Tascam MD350 1 IGC Tascam, UK 2006 4 Sony Interface Unit
PFV-L10
1 IGC Sony, UK 2006 5 RayCom RTB4211,
Full Duplex Base Station
1 IGC RayCom, UK 2006
