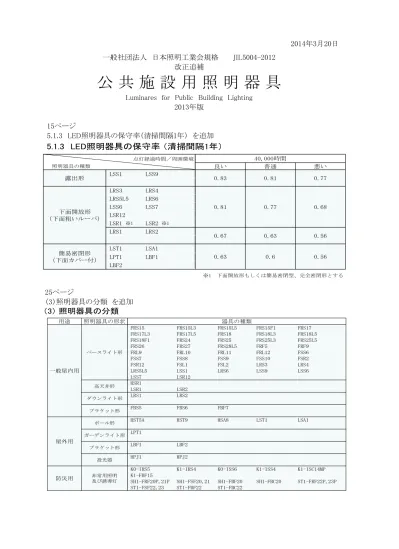

一般社団法人 日本照明工業会規格 JIL5004-2012 改正追補

公 共 施 設 用 照 明 器 具

Luminares for Public Building Lighting

2013年版 2014年3月20日 15ページ 5.1.3 LED照明器具の保守率（清掃間隔1年） を追加 25ページ （3）照明器具の分類 を追加 40,000時間 良い 普通 悪い 露出形 LSS1 LSS9 0.83 0.81 0.77 下面開放形 （下面粗いルーバ） LRS3 LRS4 0.81 0.77 0.68 LRS5L5 LRS6 LSS6 LSS7 LSR12 LSR1 ※1 LSR2 ※1 LRS1 LRS2 0.67 0.63 0.56 簡易密閉形 （下面カバー付） LST1 LSA1 0.63 0.6 0.56 LPT1 LBF1 LBF2

5.1.3 LED照明器具の保守率 （清掃間隔1年）

照明器具の種類 点灯経過時間／周囲環境 ※1 下面開放形もしくは簡易密閉型、完全密閉形とする 用途 照明器具の形状 器具の種類 一般屋内用 ベースライト形 FRS15 FRS15L3 FRS15L5 FRS15F1 FRS17 FRS17L3 FRS17L5 FRS18 FRS18L3 FRS18L5 FRS18F1 FRS24 FRS25 FRS25L3 FRS25L5 FRS26 FRS27 FRS28L5 FRF5 FRF9 FRL9 FRL10 FRL11 FRL12 FSS6 FSS7 FSS8 FSS9 FSS10 FSR2 FSR12 FSL1 FSL2 LRS3 LRS4 LRS5L5 LSS1 LRS6 LSS9 LSS6 LSS7 LSR12 高天井形 HSR1 LSR1 LSR2 ダウンライト形 LRS1 LRS2 ブラケット形 FBS5 FBS6 FBF7 屋外用

ポール形 HST5A HST9 HSA8 LST1 LSA1 ガーデンライト形 LPT1

ブラケット形 LBF1 LBF2 投光器 HPJ1 HPJ2

防災用 非常用照明_{及び誘導灯}

K0-IRS5 K1-IRS4 K0-ISS6 K1-ISS4 K1-ISC14MP K1-FBF15

SH1-FRF20P,21P SH1-FSF20,21 SH1-FBF20 SH1-FBC20 ST1-FRF22P,23P

98、101～104ページ 付属書－図50、53～56を以下に置き換える 付属書－図62～68を追加する 装置及び器具の種類 記 号 人感センサを内蔵し、自動点滅を行えるものとする。なお、感知範囲は内 蔵されたセンサから直線距離2.5m以上感知できるものとし、感知後即時 点灯し、感知されなくなってから消灯するまでの時間は内蔵のタイマに より1～10分の範囲内に設定されていること 人感センサを内蔵し、自動的に調光が行えるものとする。なお、感知範囲 は内蔵されたセンサから直線距離2.5m以上感知できるものとし、感知後 100%点灯し、感知されなくなってから減光するまでの時間は内蔵のタイマ により1～10分の範囲内に設定されていること。減光の設定は最大光束に 対して内蔵された安定器の調光下限値まで調光が可能なこと FDS1 FDS2 LDS2 LDS1

この改正追補は2014年3月20日より運用する。 一般社団法人 日本照明工業会 JIL5004-2012 「公共施設用照明器具」 制定 1992年 5月27日 改正 2012年12月15日 改正 2013年 7月12日 改正 2014年 3月20日 承認機関 公共施設用照明器具標準委員会 （委員長 高橋貞雄：元福井工業大学） 立案機関 照明器具小委員会 （主査 山中 直：パナソニック（株）） 発行日 2014年3月20日 発行 一般社団法人 日本照明工業会 東京都台東区台東4-11-4

ａ ｂ 本体 枠 ＬＲＳ１- 950ｌｍ 13W 15VA φ135 160 φ125 ※１ ９５０LM 以上 以下 以下 ～185 以下 又はφ150 ＬＲＳ１- 1400ｌｍ 18W 20VA １４００ＬＭ 以上 以下 以下 ＬＲＳ１- 1900ｌｍ 25W 29VA φ160 SPC SPC １９００ＬＭ 以上 以下 以下 ～185 ADC ADC φ150 ＬＲＳ１- 3300ｌｍ 42W 50VA AC 180 A1P A1P ※２ ３３００ＬＭ 以上 以下 以下 100V～ 60～100度 以下 P ＬＲＳ１- 5000ｌｍ 60W 66VA 242Ｖ ５０００ＬＭ 以上 以下 以下 ＬＲＳ１- 6800lm 75W 90VA 250 ６８００ＬＭ 以上 以下 以下 φ160 以下 ＬＲＳ１- 8600ｌｍ 100W 115VA ～280 ８６００ＬＭ 以上 以下 以下 LDS2-LRS1 950ｌｍ 13.5W 16VA φ150 ９５０LM 以上 以下 以下 φ160 160 LDS2-LRS1 1400ｌｍ 20W 22VA ～185 以下 １４００ＬＭ 以上 以下 以下 LDS2-LRS1 1900ｌｍ 26W 30VA １９００ＬＭ 以上 以下 以下 （摘要） １．LEDﾓｼﾞｭｰﾙ寿命は40000時間以上とする。 ２．光源色は相関色温度：4600K～5500K（昼白色）とする。 ３．平均演色性評価指数（Ｒａ）は７０以上とする。 ４．光源部は容易に交換できない構造のものとする 　　ただし、光源部が電気用品安全法対象のものにあってはこの限りではない。 ５．電球、蛍光灯、放電灯と互換性を有する口金をもつものは対象外とする。 ６．遮光角は15°以上とする 　　*　最大光度の1/2に等しい値になる左右2方向の広がり角度のこと ※１　ＬＥＤ制御装置の種類は一般形（ＬN）又は連続調光形(ＬZ）とする。 ※２　ＬＥＤ制御装置の種類は連続調光形(ＬZ）とする。 定格 消費 電力 ﾋﾞｰﾑの 開き* 天井 切込寸法 φ150又は φ200又は φ250 制御 装置の 種類 機種 定格 光束 寸法 材質・材厚 定格 入力 電圧 定格 入力 容量 本体 発光部 ａ ｂ 枠

LRS1

LDS2‐LRS1

材質・ 材厚 ａ ｂ ｃ 本体 （摘要） 1. LEDﾓｼﾞｭｰﾙの寿命は、40,000時間以上とし、光源の設計光束維持率は85％とする。 2. 定格光束の上限値は8％以内とする。 3. 光源色は相関色温度：4600K～5500K（昼白色）とする。 4. 平均演色性評価数（Ra）は80以上とする。 5. グレア分類は、G1b以上とする。 6. 光源部は容易に交換できない構造のものとする。 7. 蛍光灯と互換性を有する口金をもつものは、対象外とする。 8. LED制御装置を内蔵とする。 9. LED制御装置の種類は初期照度補正形（LJ）又は連続調光形（LX)とする。 天井 切込 寸法 背面 形式 66VA 以下 110 以下 220× 1235 230～ 255 1250～ 1300 寸法 SPC ADC A1P P B21 B23 機種 定格_光束 定格 消費 電力 定格 入力 容量 定格 入力 電圧 AC 100V ～ 242Ｖ LRS3-6300LM 6300lm_{以上 以下}64W

ＬRS3

附属書－図53 発光部 本 体 ａ ｂ ｃ 101

材質・ 材厚 ａ ｂ 本体 （摘要） 1. LEDﾓｼﾞｭｰﾙの寿命は、40,000時間以上とし、光源の設計光束維持率は85％とする。 2. 定格光束の上限値は8％以内とする。 3. 光源色は相関色温度：4600K～5500K（昼白色）とする。 4. 平均演色性評価数（Ra）は80以上とする。 5.グレア分類は、G1b以上とする。 6. 光源部は容易に交換できない構造のものとする。 7. 蛍光灯と互換性を有する口金をもつものは、対象外とする。 8. LED制御装置を内蔵とする。 9. LED制御装置の種類は初期照度補正形（LJ）又は連続調光形（LX)とする。 B44 機種 定格_光束 寸法 _天井 切込 寸法 □600 AC 100V ～ 242Ｖ □610 ～650 6300lm 以上 LRS4-6300LM 110以_下 SPC ADC A1P P 背面 形式 定格 消費 電力 定格 入力 容量 定格 入力 電圧 66VA 以下 64W 以下

ＬRS4

発光部 本 体 ａ ｂ ａ

寸法 ａ 本体 反射板_ﾙｰﾊﾞ （摘要） 1. LEDﾓｼﾞｭｰﾙの寿命は、40,000時間以上とし、光源の設計光束維持率は85％とする。 2. 定格光束の上限値は8％以内とする。 3. 光源色は相関色温度：4600K～5500K（昼白色）とする。 4. 平均演色性評価数（Ra）は80以上とする。 5.グレア分類は、G1b以上とする。 6. 光源部は容易に交換できない構造のものとする。 7. 蛍光灯と互換性を有する口金をもつものは、対象外とする。 8. LED制御装置を内蔵とする。 9. LED制御装置の種類は連続調光形（LX)とする。 機種 定格_光束 SPC A1P P SPC ADC A1P P 定格 入力 電圧 定格 入力 容量 定格 消費 電力 66VA 以下 64W 以下 材質・材厚 □600 AC 100V ～ 242Ｖ 6300lm 以上 LRS5L5-6300LM LRS5L5-3150LM 3150lm 以上 32W 以下 34VA 以下 附属書－図55 反射板 本 体 ルーバ ａ ａ

確 認 外

ＬＲＳ５Ｌ５

103

材質・ 材厚 ａ ｂ ｃ 本体 （摘要） 1. LEDﾓｼﾞｭｰﾙの寿命は、40,000時間以上とし、光源の設計光束維持率は85％とする。 2. 光源色は相関色温度：4600K～5500K（昼白色）とする。 3. 平均演色性評価数（Ra）は70以上とする。 4．光源部は容易に交換できない構造のものとする。 5．蛍光灯と互換性を有する口金をもつものは、対象外とする。 6．LED制御装置を内蔵とする。 7．LED制御装置の種類は初期照度補正形（LJ）とする。 3150ｌｍ 以上 寸法 背面形式 AC 100～ 242V 1100～ 1260 70～90 65 以下 SPC ADC A1P P LSS1-3150LM B21_B23 定格 消費 電力 定格 入力 容量 定格 入力 電圧 34VA 以下 32W 以下 機種 定格_光束

ＬSＳ1

発光部 本 体 ａ ｂ ｃ

材質・ 材厚 ａ ｂ ｃ 本体 （摘要） 1. LEDﾓｼﾞｭｰﾙの寿命は、40,000時間以上とし、光源の設計光束維持率は85％とする。 2. LRS6-4750LM、LRS6-6600LMの定格光束の上限値は8％以内とする。 3. 光源色は相関色温度：4600K～5500K（昼白色）とする。 4. 平均演色性評価数（Ra）は80以上とする。 5. LED制御装置を内蔵とする。 背面 形式 制御 装置の 種類 B21 B23 LN LN LX 機種 定格 光束 寸法 天井 切込 寸法 SPC ADC A1P P 150× 1235 AC 100V ～ 242Ｖ 1250～ 1300 160～ 180 110以 下 定格 消費 電力 定格 入力 容量 定格 入力 電圧 LRS6-3100LM 3100ｌｍ_{以上 以下}32W 34VA_以下 26VA 以下 24W 以下 2250ｌｍ 以上 LRS6-2250LM LRS6-6600LM 6600lm_{以上 以下}64W 66VA_以下 50VA 以下 48W 以下 4750lm 以上 LRS6-4750LM

ＬRS6

附属書－図62

材質・ 材厚 ａ ｂ ｃ 本体 （摘要） 1. LEDﾓｼﾞｭｰﾙの寿命は、40,000時間以上とする。光源の設計光束維持率は85％とする。 2. 定格光束の上限値は8％以内とする。 3. 光源色は相関色温度：4600K～5500K（昼白色）とする。 4. 平均演色性評価数（Ra）は80以上とする。 5. LED制御装置を内蔵とする。 6. 光源部は容易に交換できない構造のものとする。 7. 蛍光灯と互換性を有する口金をもつものは、対象外とする。 B21 B23 LN LX 寸法 定格 消費 電力 背面形式 定格 入力 容量 定格 入力 電圧 制御 装置の 種類 AC 100V ～ 242Ｖ 1200～ 1300 35～ 55 SPC ADC A1P P LSS6-6600LM 6600lm_{以上 以下}64W 66VA_以下 50VA 以下 機種 定格_光束 48W 以下 4750lm 以上 LSS6-4750LM 200～ 285

材質・ 材厚 ａ ｂ ｃ 本体 （摘要） 1. LEDﾓｼﾞｭｰﾙの寿命は、40,000時間以上とし、光源の設計光束維持率は85％とする。 2. 光源色は相関色温度：4600K～5500K（昼白色）とする。 3. 平均演色性評価数（Ra）は80以上とする。 4．LED制御装置を内蔵とする。 5．光源部は容易に交換できない構造のものとする。 6．蛍光灯と互換性を有する口金をもつものは、対象外とする。 7.　遮光角は、A断面（A-A方向）について20°以上とする。 機種 定格 光束 寸法 背面形式 LSS7-5600LM 5600ｌｍ_{以上 以下}56W 58VA_以下 定格 消費 電力 定格 入力 容量 定格 入力 電圧 制御 装置の 種類 AC 100V ～ 242Ｖ 1200～ 1300 200～ 285 100以 下 SPC ADC A1P P B21 B23 LN

ＬSS7

附属書－図64

材質・ 材厚 ａ ｂ ｃ 本体 LSS9- 2350ｌｍ 24W 26VA 2350LM 以上 以下 以下 LSS9- 3200ｌｍ 32W 34VA 3200LM 以上 以下 以下 LSS9- 4900lm 48W 50VA 4900LM 以上 以下 以下 LSS9- 6800lm 64W 66VA 6800LM 以上 以下 以下 LDS1/2-LSS9- 2200ｌｍ 25W 27VA 2200LM 以上 以下 以下 LDS1/2-LSS9- 3000ｌｍ 33W 35VA 3000LM 以上 以下 以下 （摘要） 1. LEDﾓｼﾞｭｰﾙの寿命は、40,000時間以上とし、光源の設計光束維持率は85％とする。 2. LSS9-4900LM、LSS9-6800LMの定格光束の上限値は8％以内とする。 3. 光源色は相関色温度：4600K～5500K（昼白色）とする。 4. 平均演色性評価数（Ra）は80以上とする。 5. LED制御装置を内蔵とする。 6. 光源部は容易に交換できない構造のものとする。 7. 蛍光灯と互換性を有する口金をもつものは、対象外とする。 120～ 165 1220～ 1260 機種 定格 光束 寸法 定格 消費 電力 定格 入力 容量 制御 装置の 種類 背面形式 AC 100V ～ 242Ｖ B21 B23 -LN LN LX 定格 入力 電圧 SPC ADC A1P P 35～ 75 ※

LDS1/2-LSS9

寸法 ａ 本体 反射板 LSR12-4500LM 4500ｌｍ_{以上 以下}48W 50VA_以下 LSR12-6200LM 6200ｌｍ_{以上 以下}64W 66VA_以下 （摘要） 1. LEDﾓｼﾞｭｰﾙの寿命は、40,000時間以上とし、光源の設計光束維持率は85％とする。 2. 光源色は相関色温度：4600K～5500K（昼白色）とする。 3. 平均演色性評価数（Ra）は80以上とする。 4．LED制御装置を内蔵とする。 5．光源部は容易に交換できない構造のものとする。 6．蛍光灯と互換性を有する口金をもつものは、対象外とする。 7.　角度調整可能なものとする。 機種 定格 光束 材質・材厚 背面形式 SPC ADC A1P P SPC A1P 定格 消費 電力 定格 入力 容量 定格 入力 電圧 B21 B23 LN 制御 装置の 種類 AC 100V ～ 242Ｖ 1200～ 1300

ＬSR12

附属書－図66

定格 定格 定格 1/2 消費 電力 入力 容量 入力 電圧 照度角* _{ａ ｂ} LSR1M-20000ＬM 20000ｌｍ 220W 255VA AC200V 27°未満 270 200 LSR1W- 以上 以下 以下 ～430 ～550 20000ＬM 27°以上 （摘要） １．LEDﾓｼﾞｭｰﾙ寿命は40000時間以上とする。 ２．光源色は相関色温度：4600K～5500K（昼白色）とする。 ３．平均演色性評価指数（Ｒａ）は７０以上とする。 ４．固有ｴﾈﾙｷﾞｰ消費効率は100ｌｍ/W　以上とする。 ５．光源部は容易に交換できない構造のものとする 　　ただし、光源部が電気用品安全法対象のものにあってはこの限りではない。 ６．電球、蛍光灯、放電灯と互換性を有する口金をもつものは対象外とする。 ７．LED制御装置の種類は初期照度補正形（ＬＪ）または連続調光形(ＬZ）とする。 ８．器具の取り付けはボルト２点以上で取り付ける構造とする。 ９．落下防止ワイヤ及び拡散カバーが取り付け可能であること。 １０．器具質量は11kg以下とする。 　　*　直下照度の1/2となる位置と鉛直とのなす角度のこと 機種 定格光束 寸法

確認外

定格 定格 定格 1/2 消費 電力 入力 容量 入力 電圧 照度角* _{ａ ｂ ｃ} LSR2M-20000ＬM 20000ｌｍ 220W 255VA AC200V 27°未満 500以下 200 200 LSR2W- 以上 以下 以下 ～300 ～380 20000ＬM 27°以上 （摘要） １．LEDﾓｼﾞｭｰﾙ寿命は40000時間以上とする。 ２．光源色は相関色温度：4600K～5500K（昼白色）とする。 ３．平均演色性評価指数（Ｒａ）は７０以上とする。 ４．固有ｴﾈﾙｷﾞｰ消費効率は100ｌｍ/W　以上とする。 ５．光源部は容易に交換できない構造のものとする 　　ただし、光源部が電気用品安全法対象のものにあってはこの限りではない。 ６．電球、蛍光灯、放電灯と互換性を有する口金をもつものは対象外とする。 ７．LED制御装置の種類は初期照度補正形（ＬＪ）または連続調光形(ＬZ）とする。 ８．器具の取り付けはボルト２点以上で取り付ける構造とする。 ９．落下防止ワイヤ及び拡散カバーが取り付け可能であること。 １０．器具質量は11kg以下とする。 　　*　直下照度の1/2となる位置と鉛直とのなす角度のこと 機種 定格光束 寸法

ＬＳＲ２Ｍ

ＬＳＲ２Ｗ

附属書－図68

確認外
