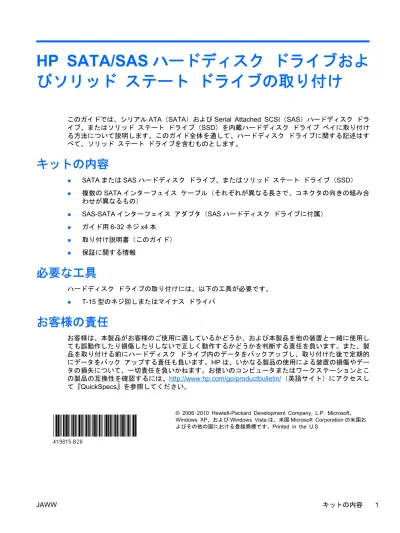

HP SATA/SAS ハードディスクドライブおよ

びソリッドステートドライブの取り付け

このガイドでは、シリアルATA（SATA）および Serial Attached SCSI（SAS）ハードディスクドライブ、またはソリッドステートドライブ（SSD）を内蔵ハードディスクドライブベイに取り付ける方法について説明します。このガイド全体を通して、ハードディスクドライブに関する記述はすべて、ソリッドステートドライブを含むものとします。

キットの内容

● SATA または SAS ハードディスクドライブ、またはソリッドステートドライブ（SSD） ● 複数のSATA インターフェイスケーブル（それぞれが異なる長さで、コネクタの向きの組み合わせが異なるもの） ● SAS-SATA インターフェイスアダプタ（SAS ハードディスクドライブに付属） ● ガイド用6-32 ネジ x4 本 ● 取り付け説明書（このガイド） ● 保証に関する情報

必要な工具

ハードディスクドライブの取り付けには、以下の工具が必要です。 ● T-15 型のネジ回しまたはマイナスドライバ

お客様の責任

お客様は、本製品がお客様のご使用に適しているかどうか、および本製品を他の装置と一緒に使用しても誤動作したり損傷したりしないで正しく動作するかどうかを判断する責任を負います。また、製品を取り付ける前にハードディスクドライブ内のデータをバックアップし、取り付けた後で定期的にデータをバックアップする責任も負います。HP は、いかなる製品の使用による装置の損傷やデータの損失について、一切責任を負いかねます。お使いのコンピュータまたはワークステーションとこの製品の互換性を確認するには、http://www.hp.com/go/productbulletin/（英語サイト）にアクセスして『QuickSpecs』を参照してください。

(2)

警告および注意

警告！この記号が貼付されている場所は、その表面または部品が高温になることを示します。この記号が貼付されている場所に触れると、火傷をする可能性があります。高温の部品による火傷の危険を防ぐため、必ず、表面の温度が十分に下がってから手を触れてください。警告！この記号が貼付されている場所は、感電のおそれがあることを示しています。感電によるけがを防ぐため、この記号が貼付されているカバーは開けないでください。警告！感電や装置の損傷を防ぐため、必ず以下の注意事項を守ってください。 —必ず電源コードのアース端子を使用して接地してください。アース端子は、製品を安全に使用するために欠かせないものです。 —電源コードは、製品の近くの手が届きやすい場所にあるアースされた電源コンセントに差し込んでください。 —電源コンセントから電源コードを抜いて、ワークステーションへの電源供給を遮断してください。警告！操作する人の健康を損なわないようにするため、『快適に使用していただくために』をお読みください。正しい作業環境の整え方や、作業をする際の姿勢、および健康上/作業上の習慣について説明しており、さらに、重要な電気的/物理的安全基準についての情報も提供しています。『快適に使用していただくために』は、HP の Web サイト（http://www.hp.com/ergo/）から[日本語]を選択して参照できます。また、製品に説明書等のドキュメントを収録したCD が付属している場合は、この CD にも収録されています。警告！製品の出荷パッケージにの記号が貼付されている場合、製品は重いので、けがを防ぐために必ず2 人で持ち上げてください。注意：静電気の放電によって、ワークステーションの電子部品が破損することがあります。作業を始める前に、アースされた金属面に触れるなどして、身体にたまった静電気を放電してください。注意：ワークステーションの損傷を防ぐため、システム部品の取り外しや交換の手順を実行するときは、静電気放電（ESD）に関する以下の注意事項を守ってください。 —静電気防止マットの上で作業をしてください。 —静電気ストラップを着用して、蓄積されたすべての静電気が確実に身体から地面に放電されるようにしてください。 —作業対象の装置に静電気防止マット、静電気ストラップ、および周辺装置を接続して、アースを作成してください。注記： HP オプション製品は、HP ワークステーション製品用に設計されています。また、徹底した信頼性検査が行われ、高い品質基準において製造されています。 2 HP SATA/SAS ハードディスクドライブおよびソリッドステートドライブの取り付け JAWW

(3)

手順

1：部品の取り付けの準備

注記：ワークステーションのモデルによって外観等は異なります。図はすべて、例を示しています。

ワークステーションの内部部品へのアクセス

1. ワークステーションでの取り付け準備については、http://h50146.www5.hp.com/doc/manual/ workstation/hp_workstation.htmlに掲載されているお使いのワークステーションのサービスガイドで、取り外しおよび取り付けの手順を参照してください。 2. ワークステーションの電源を切り、電源コードを取り外します。 3. すべての外付けデバイスの電源を切り、デバイスをワークステーションから取り外します。 4. 側面のアクセスパネルを取り外します。

ドライブの取り扱い上の注意事項

● 操作中はドライブを動かさないでください。 ● ドライブは極端に高温な場所や機械の振動がある場所には置かないでください。 ● ドライブの輸送が必要になる場合に備えて、梱包材は保管しておいてください。 ● キャビネットの中に異物や液体が入ってしまった場合は、直ちにワークステーションの電源を切り、電源コードを電源コンセントから抜いて、HP のサポート窓口に点検を依頼してください。

手順

2：ハードディスクドライブの準備と取り付け

以下の項目で説明されている内蔵ハードディスクドライブの3 種類の取り付け方法から、使用する取り付け方法を特定してください。 1. ブラインドメイトドッキング対応のドライブキャリア付きのワークステーション 2. ハードディスクドライブをはさみ込むタイプのキャリアレール付きのワークステーション 3. ハードディスクドライブにガイド用ネジを取り付けるタイプのワークステーションこのガイド全体を通して、ハードディスクドライブに関する記述はすべて、ソリッドステートドライブを含むものとします。

ブラインドメイトドッキング対応のドライブキャリア付きのワークステーション

1. カードサポートが、システムボードコネクタへのアクセスを妨害する場合は、取り外します。

(4)

2. ドライブキャリアを、空いている一番上の内蔵ハードディスクドライブベイから取り外します。 a. 緑色の部分にあるハンドルをつかんで開きます（1）。 b. ハードディスクドライブキャリアをスライドさせてベイから取り出します（2）。 図 1 ハードディスクドライブキャリアの取り外し 3. ハードディスクドライブをキャリアに取り付けます。 a. ハンドル側が下になるようにキャリアを置きます。 b. 背面のコネクタが上になるようにハードディスクドライブを置きます。 c. レールの下部を左右に開き（1）、ドライブ上の小さな穴にピンをゆっくりと差し込みます。 4 HP SATA/SAS ハードディスクドライブおよびソリッドステートドライブの取り付け JAWW

(5)

d. 上部のレールを開きます（2）。 e. ドライブを回転させてキャリア内に収め（3）、レールのピンがカチッという音がするまで確実にドライブに押し込みます。図 2 ドライブキャリアへのハードディスクドライブの取り付け 4. ドライブキャリアをハードディスクドライブベイにスライドさせてしっかりと挿入し、カチッという音がして閉じるまでハンドルを回転させます。 5. 電源コネクタおよびデータコネクタは、ドライブベイの背面にあらかじめ装着されています。 SAS-SATA アダプタ、または追加の電源コネクタおよびデータコネクタは必要ありません。 ● ブラインドメイトのデータケーブルを使用する場合、ワークステーションのドライブ構成に基づいて、システムボードでの調整が必要になることがあります。該当するハードディスクドライブベイのブラインドメイトケーブルが、システムボードで適切なコネクタに接続されていることを確認してください。注記：システムボード上にSATA および SAS コネクタの両方を備えているワークステーションでは、あらかじめ装着されているブラインドメイトデータケーブルは工場出荷時に以下の規則に沿って設定されています。 • プライマリハードディスクドライブは、ハードディスクドライブの種類によって、 SATA-0 または SAS-0 と書かれているシステムボードコネクタに接続します。

• SATA ハードディスクドライブは、SATA 0 から順番に SATA コネクタに差し込みます。 • SAS ハードディスクドライブは、SAS 0 から順番に SAS コネクタに差し込みます。 • 最後に差し込んだHDD が SATA である場合は、空いている HDD ベイのケーブルを SATA コネクタに差し込みます。最後に差し込んだハードディスクドライブが SAS である

(6)

ハードディスクドライブをはさみ込むタイプのキャリアレール付きのワーク

ステーション

1. 空いているハードディスクドライブベイを選択します。 2. 空いているベイから緑色のレールを取り外すには、緑色のタブをつまみ、レールをスライドさせてベイから外します。 3. 以下の要領で、レールをハードディスクドライブに取り付けます。 a. レールをゆっくりと開きます（1）。 b. ドライブ背面のコネクタが、キャリアレールのタブと向かい合わせになるようにドライブ を持ちます。ドライブをレールに取り付けます（2）。 c. キャリアレールの4 つのピンとハードディスクドライブの穴の位置を合わせて、カチッと音がするまでレールを閉じます（3）。図 3 ハードディスクドライブのレールへの取り付け 4. 選択したベイにドライブを挿入し、正しい位置に固定します。 5. 7 ページの「電源ケーブルとデータケーブルの接続」に進みます。

ハードディスクドライブにガイド用ネジを取り付けるタイプのワークステー

ション

注記： HP Z200 SFF などの一部のワークステーションでは、ハードディスクドライブを取り付けるために、一時的にオプティカルドライブを取り外す必要がある場合があります。 http://h50146.www5.hp.com/doc/manual/workstation/hp_workstation.htmlにあるお使いのワークステーションのサービスガイドを参照してください。 1. カードサポートが、システムボードコネクタへのアクセスを妨害する場合は、取り外します。 2. 4 本のガイド用ネジを、ハードディスクドライブの両側面の隅近くにある穴に取り付けます。注記：このために使用できる予備のガイド用ネジが、ドライブベイ内のシートメタル、またはフロントパネルの裏に取り付けられている場合があります。 ● HP Z200 および Z400 シリーズなどの一部のワークステーションでは、耐振動用ゴムの付いたガイド用ネジ（青色のゴム付きのネジ）を4 本使用します。 ● HP Z200 SFF および xw4000 シリーズなどの一部のワークステーションでは、6-32 ネジを4 本使用します。 6 HP SATA/SAS ハードディスクドライブおよびソリッドステートドライブの取り付け JAWW

(7)

図 4 ガイド用ネジの取り付け 3. 選択したベイの中にハードディスクドライブをスライドさせて、正しい位置に固定します。 4. 7 ページの「電源ケーブルとデータケーブルの接続」に進みます。

電源ケーブルとデータケーブルの接続

1. SAS ハードディスクドライブを取り付けるには、SAS-SATA 相互接続ケーブルアダプタを、ハードディスクドライブのSAS コネクタに取り付けます。ケーブルアダプタはキットに付属しており、SAS ハードディスクドライブを取り付ける場合にのみ必要になります。図 5 SAS-SATA アダプタの取り付け

2. お使いのSATA または SAS ハードディスクドライブのハードウェア構成に適した SATA 相互接続ケーブルを、キットから選択します。直角のコネクタを使用すると、ケーブルが折れ曲がったり圧迫されたりすることを避けられます。

(8)

3. 電源ケーブル（1）およびデータケーブル（2）を、ハードディスクドライブに接続します。注意：電源ケーブルを接続してからデータケーブルを接続してください。これは、静電気放電（ESD）によるドライブ損傷のリスクを低減するためです。図 6 電源ケーブルおよびデータケーブルの接続注意：プライマリハードディスクドライブを、ハードディスクドライブの種類によって、 SATA 0 または SAS 0 と書かれているシステムボードコネクタに接続します。2 つ目のハードディスクドライブを、SATA 1 または SAS 1 コネクタに接続します。3 つ目のハードディスクドライブをSATA 2 または SAS 2 コネクタに接続し、4 つ目のハードディスクドライブを SATA 3 または SAS 3 コネクタに接続します。 4. データケーブルのもう一方の端をシステムボードに接続します。

手順

4：ワークステーションの再組み立て

1. カードサポートがある場合は、取り付けなおします。 2. 側面のアクセスパネルを取り付けなおします。 3. ワークステーションおよびすべての外付けデバイスに電源ケーブルを接続しなおします。 4. ワークステーションおよびすべての外付けデバイスの電源を再び投入します。

手順

5：ワークステーションの設定

取り付け後にワークステーションの電源を投入すると、新しいハードディスクドライブは、自らを初期化されていない記憶装置と認識します。新しいドライブのセットアップ方法については、オペレーティングシステムの説明書を参照してください。

注記： Microsoft® Windows Vista® などの一部のオペレーティングシステムでは、デフラグ処理が自動的にスケジュール設定されます。SSD の場合には何の利点もないため、デフラグ処理の自動スケジュール設定は削除できます。これはまた、省電力にもなります。[コントロールパネル]を開き、 [コントロールパネルホーム]を選択して、[システムとメンテナンス]を選択します。[管理ツール]領域の[ハードドライブの最適化]を選択します。[ボリュームの選択]を選択して、SSD ディスクまたは SSD ボリュームのチェックボックスのチェックを外します。

規定に関するご注意

この製品は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラス B 情報技術装置です。この製品に関するその他の規定情報については、ワークステーション本体に付属の説明書を参照してください。 8 HP SATA/SAS ハードディスクドライブおよびソリッドステートドライブの取り付け JAWW

(9)

テクニカルサポート

包括的なテクニカルサポートはhttp://www.hp.com/support/にアクセスしてオンラインで利用できます。

また、電話によるテクニカルサポートを受けることもできます。サポートの電話番号は、ワークステーションに付属しているドキュメントを参照してください。
