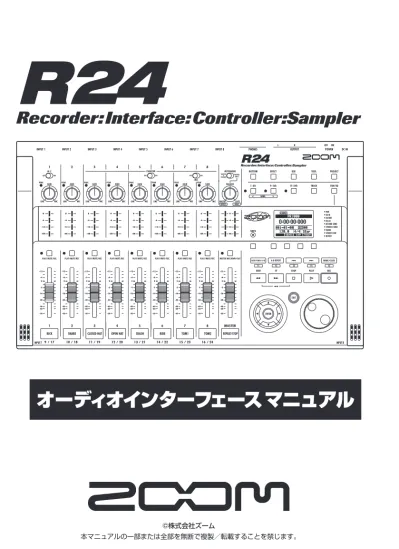

目次オーディオインターフェースマニュアル1 目次 1 オーディオインターフェースとコントロールサーフェース 3 Cubase LE 5のインストールの流れ 5 1オーディオインターフェース 5 2コントロールサーフェース 5 R24 Audio Interface 動作環境 6 R24 Audio

(1)

©株式会社ズーム

本マニュアルの一部または全部を無断で複製／転載することを禁じます。

(2)

オーディオインターフェースマニュアル

目次‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

1 オーディオインターフェースとコントロールサーフェース‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3

Cubase LE 5のインストールの流れ‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

5

　①オーディオインターフェース‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5 　②コントロールサーフェース‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5

R24 Audio Interface 動作環境‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6

　R24‥Audio‥Interface‥動作環境‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6 　Cubase‥LE‥5スタートアップガイド‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6

オーディオインターフェースモードの接続と解除‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7

　初めてR24をコンピューターに接続する場合‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7 　R24の設定と接続‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 7 　接続解除‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8

コントロールサーフェース機能を使う‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

9

　コントロールサーフェースについて‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 9 　コントロールサーフェースの設定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 9 　トランスポートセクション‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10

フェーダーセクションの操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

11

　バンクについて‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 11 　フェーダーセクションを操作する‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 11 　R24のレベルメーター（オーディオインターフェース時）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 12

ファンクションキーを設定する‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

13

　ファンクションキーの設定方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 13

コントロールサーフェース機能早見表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

14 Cubase LE 5を使って録音する 1‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

15

　新規プロジェクトを作成する‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 15 　新規オーディオトラックを作成する‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 16

Cubase LE 5を使って録音する 2‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

17

　楽器の接続‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 17 　録音レベルを調整する‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 18

(3)

Cubase LE 5を使って録音する 3‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

19

　録音‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 19 　録音内容を確認（再生）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 19

オーディオデータをCubase LE 5に取り込む 1‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

21

　ドラッグ&ドロップで取り込む‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 21

オーディオデータをCubase LE 5に取り込む 2‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

23

　“読み込み”コマンドで取り込む‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 23

オーディオインターフェースモードのミキサー‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

25

　VOLUME,‥REVERB‥SEND,‥PAN‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 25 　STEREO‥LINK‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 25 　[BALANCE]‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 25

チューナー‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥26

　クロマチックチューナー‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 26

オーディオインターフェースモードのエフェクト‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

27

　インサートエフェクト‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 27 　センドリターンエフェクト‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 27

パッチの初期化‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

28

　パッチ操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 28 　パッチの初期化/工場出荷状態‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 28

その他DAWのコントロールサーフェース設定方法 1‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

29

　Logic‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 29 　SONAR‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 30

その他DAWのコントロールサーフェース設定方法 2‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

31

　LIVE‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 31 　Digital‥Performer‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 32

(4)

オーディオインターフェースマニュアル

オーディオインターフェースとコントロールサーフェース

オーディオインターフェース／コントロールサーフェースの機能

コンピューターに接続しDAWソフトなどと連携させる、 R24のオーディオインターフェー

ス／コントロールサーフェースの機能と設定方法を説明します。

■コントロールサーフェース機能

コンピューター上のDAWソフトをUSB経由で操作するコントロールサーフェース機能を搭載。 DAW ソフトの再生／録音／停止といったトランスポート操作や、フェーダー操作をフィジカルに行えるようになります。また、‥F1〜F5 のファンクションキーには、‥DAW ソフトの様々な機能を割り当てることができます（割り当てられる機能はＤＡＷごとに異なります）。

DAW ソフトウェア

Cubase LE 5 など Windows / Mac USB ケーブル

R24

[PHONES] 端子ヘッドホンやオーディオシステムなどの再生装置 [OUTPUT] 端子オーディオコンポやアンプ内蔵スピーカーなど [INPUT 1∼8] 端子ギターなどの楽器、内蔵ステレオマイク オーディオドライバ プラグのイメージ

■オーディオインターフェース

R 2 4 は豊富な入出力端子を持った、‥‥ USB2.0‥Hi-Speed‥オーディオインターフェースとして利用できます。最高 24 ビット／96kHz 入出力、８イン／２アウトに対応し、エフェクトを使うこともできます（ただしサンプリングレートが 44.1kHzのときのみ）。 USB バスパワーでのプラグインパワーも可能です。

(5)

■多機能チューナー

標準的なクロマチックチューニングはもちろん、7弦ギターや5弦ベースのチューニングや変則チューニングにも対応するチューナー機能を搭載しています。

■充実の内蔵ミキサー

R24 の内蔵ミキサーを使って、モニター用のミックスを作ることができます。ギターとボーカルの同時録音の際に、音量バランス、定位、リバーブの効き具合を調整することが可能です。また、内蔵ミキサーと PC からの返りの音のバランスを調整することも可能です。

■多彩なエフェクト機能

内蔵エフェクトとして、特定の信号経路に挿入する“インサートエフェクト”と、ミキサーのセンドリターン経由で利用する “センドリターンエフェクト”の2種類を搭載。録音時の”かけ録り”はもちろん、モニター信号にのみエフェクトをかけることも可能です。ボーカル録音の際には、モニター信号にのみリバーブをかけることにより、歌いやすくすることができます。

■ギター・マイク・ラインなど多種

　の入力ソースに対応

ハイインピーダンス対応の入力端子およびファンタム電源（24V、48V ）を装備した、‥XLR／標準フォーン兼用入力端子を８基搭載。ギター／ベースなどのハイインピーダンスの楽器から、ダイナミックマイクやコンデンサーマイク、さらにシンセサイザーなどのラインレベル機器まで、あらゆるソースに対応できます。また、アコースティックギターやボーカルの録音に便利な高性能コンデンサマイクも内蔵されています。

(6)

オーディオインターフェースマニュアル

❶

❷

Cubase LE 5のインストールの流れ

R24をコンピューターと外部のオーディオ機器や楽器の間に配置して、信号を DAW ソフトウェアなどに録音することができます。‥Hi-Z、ファンタム電源を必要とする楽器類が接続可能です。 R24 のパネル上にあるフェーダーやキーを使って、コンピューター上の DAW ソフトウェアのトランスポート操作やミックス操作をリモートコントロールします。

DAWソフトを使うときは、ソフトのインストールだけではなくR24を認識させるデバイス

のインストールと設定が必要になります。ここでは、Cubase LE 5で説明します。

DAWソフトウェアのインストール

ドライバのインストール

ZOOM R16/R24 オーディオドライバ

オーディオインターフェースの設定

R24とコンピューターの接続

… P.7

デバイス設定

コントロールサーフェースの設定

P.9, 29〜 ZOOM R16/R24 オーディオドライバ Mackie Control

DAWソフトウェアの設定

Cubase LE 5

❶ オーディオインターフェース

❷ コントロールサーフェース

録音

P.15 参照：「Cubase LE 5 スタートアップガイド」 参照：「Cubase LE 5 スタートアップガイド」 参照：「Cubase LE 5 スタートアップガイド」

(7)

オーディオインターフェースマニュアル

Zoom‥R16/R24‥オーディオドライバとCubase‥ LE‥5の詳細なインストール方法は、製品付属の別紙‥“Cubase‥LE‥5‥スタートアップガイド”‥を参照ください。

R24 Audio Interface 動作環境

Cubase LE 5スタートアップガイド

コントロールパネルの“サウンド”ウィンドウを表示させて、コンピューターの入出力デバイスの設定をする。本製品付属“PDF Manuals and Drivers”CD-ROMの

Drivers>Windows>32bit（または64bit）の “Setup.exe” もしくはズームのホームページ（http://zoom.co.jp）から、最新の“ZOOM R16/R24 Audio Driver”をダウンロードし、コンピューターにインストールする。 【ドライバのインストール方法】 裏面へ続く Cubase LE 5 スタートアップガイド この「USB/Cubase LE 5 スタートアップガイド」では、Cubase LE 5 をコンピューターにインストールし、R24 の接続や各種設定の手順を説明します。 Windows Windows 7（またはVista、XP）が動作するコンピューターに本製品を接続し、オーディオの入出力ができるように設定します。なお、インストール時の操作は、Windows 7を例に説明します。本製品に付属するDVD-ROM “Cubase LE 5”を、コンピューターのドライブに挿入しインストールする。 ・ Windows XPの場合 ■新しいハードウェアの検索ウイザードの開始 ・ Windows 7 ／ Vistaの場合 新しいハードウェアの検索ウイザードの完了 HINT NOTE NOTE NOTE R24 を設定し、コンピューターと USB ケーブルで接続する。 USBケーブルをR24に接続する USBケーブルをコンピューターに接続する AUDIO I/Fを選ぶ押す EXECUTEを選ぶ押す 1 2 3 4 5 押す R24の設定と接続 ■セットアップ言語の選択 ■インストールウィザードの開始 ■ドライバ・プラグインの選択画面 ■プログラムをインストールする準備ができました。 ■InstallShieldウイザードを完了しました DAWソフトウェア R24

〈Windows〉

Windows®_{XP‥SP2以降(32bit)} Windows®_{‥Vista‥SP1以降(32bit、64bit)} Windows®_{‥7(32bit、64bit)} 32bit:‥Intel®_‥Pentium®_{‥4‥1.8GHz以上}

64bit:‥Intel®_‥Pentium®_{‥Dual‥Core‥2.7GHz以上}

32bit:‥RAM‥1GB以上 64bit:‥RAM‥2GB以上

〈Intel Mac〉

OS‥X‥10.4.11‥以降‥/‥10.5以降‥/‥10.6 Intel®_{‥Core‥Duo‥1.83GHz‥以上} RAM‥1GB以上各USB‥2.0対応ポート ※‥USBハブは使用しないでください。 ※‥Intel®_{チップセットを推奨します。} 表記について このマニュアルは、Windowsを基本に作られています。 Mac‥OS‥X特有の機能は個別明記します。スクリーンショットにはWindowsバージョンが使用されています。 商標について ◎‥ ロゴ、‥ SDHCロゴは商標です。

◎‥Windows®‥‥_Windows®_{‥XP‥/‥Windows‥Vista}®_{‥/‥Windows‥7}®_{‥はMicrosoft}®‥_{社の米国における登録商標です。} ◎‥Macintosh®_{、‥Mac‥OS}®_{‥は、‥Apple‥Inc.‥の商標です。}

◎‥Steinberg並びにCubaseはSteinberg‥Media‥Technologies‥GmbH社の登録商標です。 ◎‥Intel®_‥Pentium®‥_{は、‥Intel}®_{‥Corporation社の商標です。}

◎‥Mackie‥ControlはLOUD‥Technologies社の登録商標です。 ◎‥Logicは、Apple‥Inc.‥の商標です。 ◎‥SONARは、米国Cakewalk,‥Inc.‥の商標です。 ◎‥Ableton‥Live、は‥Ableton‥AG‥の商標です。 ◎‥Digital‥PerformerはMark‥of‥the‥Unicorn社の登録商標です。 ◎‥文中のその他の製品名、登録商標、会社名は、それぞれの会社に帰属します。製品の仕様は、改良のため予告なく変更することがあります。

(8)

オーディオインターフェースマニュアル

オーディオインターフェースモードの接続と解除

コンピューターとR24をUSBケーブルでつないだ時の、接続と解除の概要です。

詳細は付属のCubase LE 5 スタートアップガイドをご覧ください。

初めてR24をコンピューターに

接続する場合

DAWソフトウェアCubase LE 5を

コンピューターにインストールする

1

押す

付属のCD-ROMからコンピュータ

にZOOM R16/R24 オーディオ

ドライバをインストールする

2

押す

AUDIO I/F

を選ぶ

2

押す

EXECUTE

を選ぶ

3

☞

参照：「Cubase LE 5 スタートアップガイド」 インストール／設定詳細

R24の設定と接続

R24をコンピューターに接続する

4

R24の設定と接続

※2回目以降の接続方法はこの項目です。

NOTE

［ ZOOM R16/R24 オーディオドライバ］は、 R24をDAWソフトウェア（“Cubase LE 5”など）のオーディオインターフェースとして使用するために必要なソフトウェアです。ダウンロード時に付属する各インストールガイドに従って、正しくインストールしてください。 ●最新の R24 用オーディオドライバを、株式会社ズームのホームページ（http://www.zoom.co.jp）からダウンロードしてください。

デバイス設定

コントロールサーフェースの設定

‥‥P.9

Mackie‥Control

DAWソフトウェアを設定する

5

☞

参照：「Cubase LE 5 スタートアップガイド」 メニュー移動 メニュー移動

(9)

・オーディオインターフェース／コントロールサーフェース機能は R24 の電源がなくても、 USB ケーブルから供給されるバスパワー電源で作動させることができます。・R24 本体のシステムソフトウェアは、常に最新の状態にしておくことをお勧めします。・オーディオインターフェース時にファンタム電源を使用する際は、ACアダプタでの動作を推奨します。

1

の下の

押す

YES

を選ぶ

2

USBケーブルをはずす

3

［DEVICE］が点灯 USBインジケーター

USBケーブルをR24に接続する

4

USBケーブルを

コンピューターに接続する

5

接続が完了するとアイコンを表示

NOTE

接続解除

［CONTINUE］で引き継げるデータ ・INSERT‥EFFECTの設定・SEND‥RETURN‥EFFECTの設定・ミキサーの設定・TUNERの設定 ［RESET］ 各項目の初期設定値 メニュー移動

or

(10)

オーディオインターフェースマニュアル

コントロールサーフェース機能を使う

R24をUSBで接続しオーディオインターフェースとして動作している時に、 R24のキーやフェー

ダーを使って、 Cubase LE 5のトランスポート操作やミックス操作をリモートコントロールできます。

HINT

キーの割り当て R24 のキーやノブに割り当てられる機能の一覧や、ファンクション／トランスポートセクションのその他のキーが対応するCubase LE 5の機能については、本紙の “ コントロールサーフェースモードの機能早見表”をご参照ください。

コントロールサーフェースについて

コントロールサーフェースの設定

コントロールサーフェースモードでは、R24 のパネ ル上のキーやノブに、Cubase LE 5の特定の機能が 割り当てられます。

6

Cubase LE 5 を起動する

トランスポートセクション P.10 バンクについて P.11 フェーダーセクション P.11

☞

参照：コントロールサーフェース機能早見表 P.14

7

Cubas LE 5の

“デバイス”メニューから、

“デバイス設定”を選ぶ

“デバイス設定”ウィンドウが開きます。

8

デバイス設定ウインドウの、

左上にある[＋][−][|＜]ボタンの

[＋]をクリックして

“Mackie Control”を選択する

9

MIDI入出力を合わせる

MIDI入力：ZOOM R16_R24 MIDI出力：ZOOM R16_R24

P7〜8のR24の設定と接続 5 参照

その後

(11)

トランスポートセクション

コントロールサーフェースの設定をすると、 R24の トランスポートセクションのキーは、 Cubase LE 5 の各機能に対応します。

［REW］キー［FF］キー［STOP］キー［PLAY］キー［REC］キー［F1］キー［F2］キー［F3］キー［F4］キー［F5］キー

(12)

オーディオインターフェースマニュアル

フェーダーセクションの操作

フェーダーセクションのフェーダー／ステータスキーを使って、Cubase LE 5 の対応する

トラックのボリューム、ミュート／録音待機／ソロのオン／オフ切り替えが行えます。

フェーダーセクションを操作する

1

Cubase LE 5の

操作したいトラック（チャンネル）を

フェーダーセクションに割り当てる

バンクについて

コントロールサーフェースを設定すると、R24 のフェーダーセクションのフェーダー／ステータスキーを使って、Cubase LE 5の主要なパラメーターを操作することができます。フェーダー／ステータスキーを使って操作するトラックの組み合わせを“バンク”と呼びます。 R24 では、1 つのバンクで連続した 8 トラックを操作できます。例えば、フェーダー1がCubaseLE 5のトラック1 に割り当てられている場合、次の表のようにトラック1～8が操作対象となります。　表のようにトラック 1～8 が割り当てられているときに、 [9～16Tr] キー（BANK >）を 1 回押すと、割り当てが次の表のように変化します。

● [1〜8Tr] キー（< BANK）

　フェーダーセクションに割り当てられているトラック（チャンネル）を、 8 トラック単位で前に移動します。

● [9〜16Tr]キー（BANK >）

　フェーダーセクションに割り当てられているトラック（チャンネル）を、 8 トラック単位で後に移動します。操作子 1 2 3 4 5 6 7 8 トラック Tr.‥9 Tr.10 Tr.11 Tr.12 Tr.13 Tr.14 Tr.15 Tr.16 操作子 1 2 3 4 5 6 7 8 トラック Tr.‥1 Tr.‥2 Tr.‥3 Tr.‥4 Tr.‥5 Tr.‥6 Tr.‥7 Tr.‥8

2

フェーダーを使って、

対応するトラックのボリュームを

操作する

フェーダーは、それぞれのトラックのボリュームに対応しています。［ MASTER ］フェーダーを操作すると、マスターボリュームが変化します。

(13)

3

操作する各トラックのステータスキー

機能を切り替えるには、

該当する機能のソフトキーを押す

R24のレベルメーター

（オーディオインターフェース時）

マスター以外の各レベ ルメーターはPCへ送る 直前の信号を表示 マスターレベルメー ターはPCからの返りの 信号を表示

DAWへの録音レベルを確かめるには

REC SIGNAL の設定により、インサートエフェクト通過後の信号（REC SIG: Wet）と、通過前の信号（REC SIG: Dry）を選んで、コンピューターへ送ることができます。レベルメーターでは送られた信号の録音レベルを表示しますが、マスターレベルメーターと各レベルメーターでは表示する信号が異なります。レベルメーターは、赤点灯（0dB ）したクリップ状態にならないように調整します。赤点灯（クリップ）

(14)

オーディオインターフェースマニュアル

ファンクションキーを設定する

トランスポートセクションの5つのキーを、ファンクションキー（F1～F5）として、

希望の設定を割り付けることができます。

ファンクションキーの設定方法

5

1

Cubase LE 5の

“デバイス設定（Device Setup）”

ダイアログを開く

7

“適用（Apply）”ボタンを押す

ポップアップメニューから、

Cubase LE 5 機能の

“カテゴリ”を選ぶ

2

ウィンドウの右側に３つのコラムが表示されます。ここでコマンドの割り当てを行います。

Mackie Controlを選択する

3

“ボタン（Button）”コラムで、

Cubase LE 5の機能を割り当てる、

ファンクションキー（F1〜F5）を

選ぶ

6

“コマンド（Command）”コラム

をクリックし,

ポップアップメニューから、

希望のCubase LE 5機能を選ぶ

ポップアップ‥メニューに用意されている項目は、選択したカテゴリーによって異なります。

4

該当するコントロールの

“カテゴリ（Category）”コラムを

クリックする

(15)

オーディオインターフェースマニュアル

CubaseLE5, Cubase5, Logic Pro, SONAR, LIVE, Digital Performer をお使いの

場合の機能です。

操作子 説　明 フェーダーセクションステータスキー _{ソロ（Solo）のオン／オフ切り替え}対応するトラックのミュート（Mute）、録音待機（Rec）、フェーダー対応するトラックのボリュームの操作フェーダー（[MASTER]）マスターボリュームの操作ディスプレイセクションソフトキーステータスキーの機能の切り替え/接続解除(EXIT) トランスポートセクションカーソルキーコンピューター上のカーソルキーと同様の機能（*1） DIAL プロジェクトカーソルの位置を移動する（*2） [REW]キー巻き戻し [FF]キー早送り [STOP]キー停止 [PLAY]キー再生 [REC]キー録音

[AUTO PUNCH I/O]キー F1：ファンクションキーの割り当てを参照してください [A-B REPEAT]キー F2：ファンクションキーの割り当てを参照してください MARKER [　　　]キー F3：ファンクションキーの割り当てを参照してください MARKER [　　　]キー F4：ファンクションキーの割り当てを参照してください [MARK/CLEAR]キー F5：ファンクションキーの割り当てを参照してくださいコントロールセクション [1-8Tr]キー 1つ前のバンクに切り替える [9-16Tr]キー 1つ後のバンクに切り替える *1‥:　Digital‥Performerはウィンドスクロール *2‥:　Digital‥Performerは割り当てなし

(16)

オーディオインターフェースマニュアル

Cubase LE 5を使って録音する 1

R24とCubase LE 5を使いDTM録音を行ってみましょう。

新規プロジェクトを作成する

ZOOM R24用

プロジェクトテンプレートを

コンピューターにコピーする

3

Cubase LE 5を起動する

1

“新規プロジェクト”を作成する

2

“ファイルメニュー”から

“新規プロジェクト”を選ぶ

プロジェクト用のテンプレートを選ぶ“新規プロジェ クト”ウィンドウが表示されます。 【Windows】 C‥:‥¥Program‥Files¥Steinberg¥Cubase‥LE‥5‥ ¥templates 【Macintosh】 /アプリケーション/CubaseLE5.app/Contents/ templates/ あらかじめR24用のプロジェクトテンプレートを指定のフォルダにコピーしておくと、新規プロジェクトを作成する際に、‥R24 用の‥ プロジェクトテンプレートが表示されます。これらのテンプレートを選択することで、オーディオトラックの入出力が設定済みのプロジェクトとして簡単に作成できます。 R24付属CDのCubaseLE5_templateフォルダの 中身を、 Cubae LE 5のインストール先の下記フォ ルダにコピーします。 テンプレート名と内容

ZOOM R16_R24 8 Mono Recording

Cubase LE 5上のモノラルトラック1〜8に、 R24の［Input 1〜8］を割り当てたプロジェクト

ZOOM R16_R24 4 Stereo Recording

Cubase LE 5上のステレオトラック1〜4に、 R24の［Input 1/2〜7/8］を割り当てたプロジェクト

ZOOM R16_R24 4 Mono 2 Stereo Recording

Cubase LE 5上のモノラルトラック1〜4に、 R24の［Input 1〜4］を、

Cubase LE 5上のステレオトラック5〜6に、 R24の［Input 5/6、7/8］を割り当てたプロジェクト

(17)

NOTE

インスペクターは、現在選択されているトラックの情報を表示します。何も表示されないときは、トラックをクリックして選択状態にしてください。

新規オーディオトラックを作成する

5

プロジェクトファイルの保存場所を選ぶウィンドウ が表示されます。

4

保存場所を指定し、

OKボタン

（Mac OS Xの場合は選択ボタン）

をクリックする

新規プロジェクトが作成され、 Cubase LE 5 の 操作の中心となるプロジェクトウィンドウが表示 されます。

作成したオーディオトラックで、

以下の設定をする

インスペクター（トラックごとの詳細設定を行うエリア）インスペクターが表示されていないときは、ここをクリックして、インスペクターの表示／非表示を切り替えます。 トラックの入力／出力バスを選択します。 （VSTコネクションでR24を割り当てたバスの名称 を表示させます） バスを選びなおすときは、この部分をクリックし、 表示されるメニューから新たなバスを選択します。 新規オーディオトラックを追加するには、 “プロジェ クト”メニューから“トラックを追加”を選び、さらに 表示されるサブメニューから“オーディオ”を選択し てください。

(18)

オーディオインターフェースマニュアル

Cubase LE 5を使って録音する 2

HINT

モニタリングボタンが点灯しているときは、フェーダーの隣にあるレベルメーターにオーディオトラックの入力レベルが表示されます。また、消灯しているときは、オーディオトラックの出力レベルが表示されます。

楽器の接続

6

R24の[INPUT]端子に

ギターなどの楽器を接続し、

エフェクトパッチを選ぶ

8

ここで選択したエフェクトパッチで加工された信号 が、[USB]端子を経由してコンピューターに録音さ れます。

7

Cubase LE 5の“デバイス”

メニューから“ミキサー”を選ぶ

ミキサーウィンドウが表示されます。 ミキサーウィンドウには、作成したトラックに対 応するチャンネルとマスターチャンネルが表示さ れます。

☞

参照：オペレーションマニュアル 　　　楽器の接続 　　　エフェクトパッチを選ぶ R24の入力信号の選択方法

以下の操作をする

マスターチャンネル モニタリングボタン をクリックして橙色 に点灯させます。 録音待機ボタンを クリックして赤く点 灯させ、録音待機 状態にします。 オーディオトラックに 対応するチャンネル

(19)

NOTE

・モニタリングボタンがオンの間は、 R24 に入力される信号と、一度コンピューターを経由して R24に戻される信号の2つの信号が、同時にR24 から出力され、フランジャーがかかったような音になります。録音レベルを調節する間も正確にモニターしたい場合は、［BALANCE］コントロールを DIRECT 側に回してください。・上記のメーターには、 Cubase LE 5 内部で処理された後の信号レベルが表示されます。このため、ギターなどの楽器の弦を弾いてからレベルメーターが振れるまでに、若干の遅れが生じることがありますが、これは故障ではありません。

録音レベルを調整する

9

10

11

楽器を演奏しながら

R24の入力レベルを調節し、

Cubase LE 5への録音レベルを

決定する

Cubase LE 5への録音レベルは、録音待機トラッ クに対応するチャンネルのレベルメーターで確認で きます。メーターが振り切らない範囲で、なるべく 高く設定してください。 なお、レベルを調節するときは、Cubase LE 5側の フェーダーは動かさず、R24のゲインを調節するよ うにしてください。

録音レベルの調節後、

モニタリングボタンをクリックして

消灯する

モニタリング ボタン レベルメーター この操作で、入力レベルが表示されなくなり、コン ピューターを経由してR24に戻される信号がミュー トされます。 この操作で、R24の[PHONES]端子と[OUTPUT] 端子からは、コンピューターに送られる直前の信号 のみがモニターできるようになります。

トランスポートパネルの表示を、

確認する

トランスポートパネルが表示されていないときは、 “トランスポート”メニューから“トランスポートパネ ル”を選択します。

(20)

オーディオインターフェースマニュアル

Cubase LE 5を使って録音する 3

録音内容を確認（再生）

録音

12

トランスポートパネルの

1

録音ボタンをクリックする

停止ボタン　　　　　　　　　録音ボタン

録音が始まります。

楽器を演奏するとリアルタイムでプロジェクトウィ ンドウに波形が描かれます。 録音を停止するには、トランスポートパネルの停止 ボタンをクリックしてください。

マスターチャンネルの

フェーダーを下げきる

2

トランスポートパネルのボタンで、

プロジェクトの先頭に移動する

｜< プロジェクトの先頭に移動

3

トランスポートパネルの

再生ボタンをクリック、

再生する

再生ボタン

(21)

快適にご使用になるために

Cubase LE 5 を使用中に、極端にアプリケーションの動作が遅くなったり、「 USB オーディオインターフェースとの同期がとれない」などのエラーメッセージが表示されたりすることがあります。このような現象が頻繁に起きるときは、以下のような点にご注意いただくと、改善される場合があります。

❶ Cubase LE 5以外に

動作しているアプリケーションを

終了させる

　特に常駐ソフトなどが多く登録されていないかをご確認ください。

❷ Cubase LE 5で使用している

　プラグインソフト（エフェクト、

　音源プラグイン）を減らす

　プラグインが多い場合、コンピューターの処理性能が追いつかなくなっていることが考えられます。また、同時再生トラック数を減らすことも有効です。

❸ R24をACアダプターで駆動する

　USB バスパワーに対応する製品の場合、 USB 端子から電源を供給すると、まれに動作が不安定になることがあります。 AC アダプターでのご使用をおためしください。音切れが発生したら、デバイスメニューからレーテンシーの設定を行ってください。詳細は Cubase LE 5 スタートアップガイド　Step5を参照してください。その他、アプリケーションの動作が極端に遅くなり、コンピューター自体の操作に支障をきたす場合は、一度 Cubase LE5 を終了してR24のUSB端子をコンピューターから取り外した後で、再度 USB 端子を接続してからCubase LE 5を再起動してみることをお勧めします。

HINT

録音後に再生ボタンをクリックしても音が出ない場合は、 VSTコネクション（CubaseLE5 スタートアップガイド Step6）の設定をもう一度確認してください。もしくは、[BALANCE] コントロールが中央になっているか確認してください。

録音内容を確認（再生）

4

適切な再生レベルが得られるよう

にマスターチャンネルの、

フェーダーを上げる

(22)

オーディオインターフェースマニュアル

オーディオデータをCubase LE 5に取り込む 1

R24とパソコンをUSBケーブルで接続し、 R24をカードリーダーに設定すると、オーディオデー

タをWAVファイルとしてCubase LE 5 のオーディオトラックに取り込むことができます。

ドラッグ＆ドロップで取り込む

4

Cubase LE 5 を起動する

6

コンピューター上の

R24のSDカードから、

取り込み元となるオーディオ

データの入ったプロジェクトの

“AUDIO”フォルダを指定する

5

Cubase LE 5の

取り込み先プロジェクトを開く

1

USBケーブルでコンピューターと

R24をつなぐ（DEVICE端子）

2

押す

3

READER

を選ぶ

コンピューターからR24を操作 メニュー移動

(23)

HINT

・USB の接続は、 R24 やコンピューターの電源が Onの状態でも接続できます。・R24のPOWERスイッチがOFFの状態時はUSB バスパワーで起動できます。・プロジェクトのデータは、SD カードの ZOOM_R24 フォルダ内のPROJECTフォルダの中に、プロジェクト毎にフォルダを作成して管理しています。オーディオデータは、各プロジェクトフォルダ内のAUDIOフォルダの中に WAV ファイルとして保存されています。 AUDIOフォルダ内のPRJINFO.TXTには、トラックに割り当てられているファイル名が書かれています。・マスタートラック、ステレオトラックはステレオ WAVファイルです。・コンピューターからWAVファイルを送り込む場合、取り込みたいプロジェクトのフォルダの"AUDIO"にコピーしてください。トラックに割り付けたい場合はR24で操作します。

“読み込みオプション”ウィンドウ

の“作業ディレクトリにファイルを

コピー”にチェックを付け、

“OK”をクリックする

7

“AUDIO”フォルダの中から

9

取り込みたいファイルを選択し、

（複数選択可）

Cubase LE 5の

プロジェクトウィンドウに

ドラッグ＆ドロップする

ファイルをドラッグアンドドロップすると、取り込 んだファイルをCubase LE 5上にどのように並べ るかを選択するウィンドウが表示されます。

“異なるトラック”または

“1つのトラック”をクリックして、

取り込み方法を選択する

8

通常は“異なるトラック”を選びます。こうすれば、取り込んだファイルの数だけ自動的にトラックが作成され、ファイルが縦方向に配置されます。 “1つのトラック”を選ぶと、1本のトラックに横方向に配置されます。 取り込み方法を選ぶと、“読み込みオプション”ウィン ドウが開きます。

オーディオデータがCubase LE 5

のトラックに取り込まれる

(24)

オーディオインターフェースマニュアル

オーディオデータをCubase LE 5に取り込む 2

4

Cubase LE 5 を起動する

Cubase LE 5の

“ファイル”メニューから

“読み込み”→“オーディオファイ

ル...”を選択する

“オーディオの読み込み”ウィンドウが開きます。

6

1

USBケーブルでコンピューターと

R24をつなぐ（DEVICE端子）

2

押す

3

READER

を選ぶ

“読み込み”コマンドで取り込む

5

Cubase LE 5の

取り込み先プロジェクトを開く

押す

コンピューターからR24を操作 メニュー移動

(25)

7

取り込みたいファイルを含む

プロジェクトの

“AUDIO”フォルダの中から

オーディオファイルを選択して、

（複数選択可）

“開く”をクリックする

ファイルを開くと“読み込みオプション”ウィンドウ が開きます。

8

“読み込みオプション”ウィンドウの

“作業ディレクトリにファイルを

コピー”にチェックを付け、

“OK”をクリックする

取り込んだファイルをCubase‥LE‥5上にどのように並べるかを選択するウィンドウが表示されます。

“異なるトラック”

または、

“1つのトラック”をクリックして

取り込み方法を選択する

9

オーディオデータがCubase LE 5 のトラックに取 り込まれます。 通常は“異なるトラック”を選びます。 こうすれば、取り込んだファイルの数だけ自動的にトラックが作成され、ファイルは縦方向に配置されます。 “1つのトラック”を選ぶと、1本のトラックに横方向に配置されます。

HINT

・USB の接続は、 R24 やコンピューターの電源が Onの状態でも接続できます。・R24のPOWERスイッチがOFFの状態時はUSB バスパワーで起動できます。・プロジェクトのデータは、SD カードの ZOOM_R24 フォルダ内のPROJECTフォルダの中に、プロジェクト毎にフォルダを作成して管理しています。オーディオデータは、各プロジェクトフォルダ内のAUDIOフォルダの中に WAV ファイルとして保存されています。 AUDIOフォルダ内のPRJINFO.TXTには、トラックに割り当てられているファイル名が書かれています。・マスタートラック、ステレオトラックはステレオ WAVファイルです。・コンピューターからWAVファイルを送り込む場合、取り込みたいプロジェクトのフォルダの"AUDIO"にコピーしてください。トラックに割り付けたい場合はR24で操作します。

(26)

オーディオインターフェースマニュアル

オーディオインターフェースモードのミキサー

オーディオインターフェースモードでは、 R24 の内部ミキサーを使ってモニター用のミッ

クスを作ることができます。また、内蔵ミキサーと PC からの返りの音のバランスを調整す

ることも可能です。

NOTE

・ミキサーの REVERB SEND の値、 PAN の値、 VOLUMEの値STEREO LINKの設定はオーディオインターフェースの解除時に保存され、次回に引き継いで使用できます。レコーダーモードと同様に、センドリバーブへの送り量、パン、ボリューム、ステレオリンクが使えます。操作方法は、レコーダーモードと同様です。（参照：オペレ−ションマニュアル）

PAN/EQで使用できるメニュー

ボリューム

INPUT端子1〜8の音量を変更する 0〜127（1刻み）初期値は100

リバーブセンド

INPUT端子1〜8のセンドレベルを変更する 0〜100（1刻み）初期値は0　（レコーダーモード同様）モニター信号のみリバーブがかかります

パン(バランス)

INPUT端子1〜8のパンを変更する L100〜R100（2刻み）‥ ‥ 初期値はCenter （レコーダーモード同様）

ステレオリンク

隣合う奇数、偶数の順の INPUT をステレオとして取り扱う On/Off　初期設定はOff ステレオリンクを設定すると偶数 / 奇数の VOLUME,‥ REVERB‥ SEND,‥PANのトラックパラメーターが共通になります。（レコーダーモード同様）（参照：オペレ−ションマニュアル）

VOLUME, REVERB SEND, PAN

[BALANCE]

オーディオインターフェースモードでは、モニタリング信号と DAW ソフトからの返りのバランスを[BALANCE]コントローラーで調整できます。左 INPUT1〜8の信号のみ右DAW ソフトの返りのステレオ信号のみ

STEREO LINK

(27)

オーディオインターフェースマニュアル

R24 のチューナーは、レコーダーモード同様に使えます。詳細はオペレーションマニュア

ルをご覧ください。

1

押す

TUNER

を選ぶ

2

押す

クロマチックチューナー

TOOL>TUNER

4

基準ピッチを変えるには

5

基準ピッチを変更する

NOTE

・チューナーの設定はオーディオインターフェースの解除時に保存され、次回に引き継いで使用できます。

HINT

・基準ピッチの初期値は440Hzです。・クロマチックチューナー以外のチューナーも使用できます。　（参照：オペレ−ションマニュアル）

☞

参照：オペレーションマニュアル 　　　チューナー メニュー移動 基準ピッチ 移動

押す

4

チューナータイプを変更するには

5

チューナータイプを変更する

チューナー タイプ移動

3

チューニングを行う

の下の

押す

の下の

押す

(28)

オーディオインターフェースマニュアル

オーディオインターフェースモードのエフェクト

サンプリング周波数が 44.1kHz の時、 R24 のインサートエフェクトとセンドリターンエ

フェクトが使えます。基本操作は同様ですがいくつかメニューに違いがあります。

NOTE

・エフェクトはサンプリング周波数が 44.1kHz の時のみ使用できます。それ以外では OFF となります。

・INSERT EFFECT/SEND RETURN EFFECT の設定はオーディオインターフェースの解除時に保存され、次回に引き継いで使用できます。

インサートエフェクト

センドリターンエフェクト

レコーダーモードと同様に、挿入位置を選び、インサートエフェクトのアルゴリズムやエフェクトパッチを使い録音信号の加工ができます。

インサートエフェクトで使用できるメニュー

挿入位置の選択

INPUT‥1〜8に挿入できます（参照：オペレ−ションマニュアル）

モニター信号のみエフェクトをかける

DAWソフトの録音には反映させず、モニターしている信号にのみエフェクトをかける設定です（参照：オペレ−ションマニュアル）オーディオインターフェース時は、モニター信号にのみセンドリバーブが使用できます。レコーダーモードと同様に、パッチの操作を行う[SEND‥RETURN‥EFFECT]メニューと、かかり具合を調整するためにミキサーへの送り量を調節する[PAN/EQ]メニューを使います。

センドリターンエフェクトで使用できるメニュー

REVERB SEND

REVERB への送り量を変え、かかり具合を調整できます（参照：オペレ−ションマニュアル）（参照：オーディオインターフェースマニュアル　ミキサー）

(29)

オーディオインターフェースマニュアル

編集を重ねた後、編集前の状態に戻したい時にはパッチの初期化を行い工場出荷状態に戻し

ます。

1

押す

エフェクトの切り替え

インサートエフェクトの場合：センドリターンエフェクトの場合：

パッチの初期化/工場出荷状態

EFFECT>INITIAL

パッチの選択

INSERT EFFECT/SEND REVERB

アルゴリズムからパッチを選び、インサートエフェクトやセンドリターンエフェクトを使います。（参照：オペレ−ションマニュアル）

パッチの編集　＜EDIT＞

エフェクトモジュールのパラメーターを調整したり、レベルの設定で好みの効果を作ります。（参照：オペレ−ションマニュアル）

パッチの取り込み　＜IMPORT＞　

R24 の選択したプロジェクトからエフェクト内のアルゴリズム（または、リバーブパッチ）のすべてを取り込んだり、‥1 つのパッチを取り込み反映できます。‥（参照：オペレ−ションマニュアル） ※オーディオインターフェースモードでは、プロジェクト　ごとの設定データではなく、モードで1つのエフェクト　データとなります

パッチの保存　＜SAVE＞

調整したパッチを保存できます。（参照：オペレ−ションマニュアル）

パッチの初期化　＜INITIAL＞

パッチの設定を初期設定状態（工場出荷状態）に戻します。（オーディオインターフェースモード限定メニュー）

名称変更　＜RENAME＞

現在選択されているパッチの名称を変更することができます。

パッチ操作で使用できるメニュー

パッチ操作

　インサートエフェクト／センドリターンエフェクト共通 ここではインサートエフェクトの場合を例に説明します。

の下の

押す

の下の

押す

On

を選ぶ

2

INITIAL

を選ぶ

3

押す

メニュー移動

4

YES

を選ぶ

押す

メニュー移動 変更

(30)

オーディオインターフェースマニュアル

その他DAWのコントロールサーフェース設定方法 1

Cubase LE 5 以外の DAW ソフトウェアも各種の設定をすることで、 R24 をコントロー

ラーとして活用することが可能です。詳細は各DAWソフトのマニュアルを参照ください。

Logic

コントロールサーフェース設定方法 ファンクションキーの設定方法

"Logic pro"メニューから、

"環境設定"→

"コントロールサーフェース"→

"設定"の順で選択する

設定ウインドウが起動します。

左上の"新規"をクリックして

プルダウンメニューから

"インストール"を選択する

インストールウインドウの一覧より、

"Mackie Designs /Mackie

Control/Logic Control"を

選択して追加をクリックする

セットアップウインドウに"Mackie Control"が追加 されます。

"Mackie Control"の

アイコンをクリックし、

ウインドウ左上の

"出力ポート""インプット"の

プルダウンメニューからそれぞれ

"ZOOM R16_R24"を選択する

"Logic pro"メニューから、

"環境設定"→

"コントロールサーフェース"→

"コントローラーアサイメント"

の順で選択する

設定ウインドウが起動します。

ゾーンにて

"Control Surface : Mackie Control"

を選択する

コントロールのF1〜F5が、

R24のF1〜F5キーに相当します。

必要に応じて機能を

変更する

上記手順は、Logic Pro 9における手順を再現した ものです。 お手持ちの Logic のバージョンによっては、各メ ニューの名称などが異なる場合がございます。 詳しくは、お手持ちのLogicのマニュアルを参照し てください。

1

3 ₃

4

2 ₂

(31)

SONAR

オプション -

コントローラー/サーフェース

メニューを選び、

コントローラー/サーフェース

ダイアログを開く

すでにコントローラー/ サーフェースが選択されて いる場合は、削除ボタンをクリックし、 コントローラー/サーフェースを削除してください。

追加ボタンをクリックして、

コントローラー/サーフェース設

定のダイアログを開く

コントローラー/サーフェース欄

のドロップダウン・メニューから

"ZOOM R16_R24" を選ぶ

入力/出力ポート欄で、

それぞれ"ZOOM R16_R24"を選

択する

Cakewalk SONARの場合は、"コントロール・サー フェース・プラグイン"のインストールが必要です。 ドライバのインストール時に、インストールをして ください。

オプション - キーバインドを選び、

キーバインドダイアログを開く

"設定"の"キーを探す"を押す

R24上の設定したいF1〜F5を押

し、現在割り当てられている機能

の表示から、

必要に応じて機能を変更する

上記手順は、SONAR7における手順を再現したもの です。 お手持ちのSONARのバージョンによっては、各メ ニューの名称などが異なる場合がございます。 詳しくは、お手持ちのSONARのマニュアルを参照 してください。

1

3

2

HINT

F1～F5キーはR24の以下のキーを意味します。 F1 : ［AUTO PUNCH IN/OUT］キー　 F2 : ［A-B REPEAT］キー　

F3 : MARKER ［　　］キー　 F4 : MARKER ［　　］キー F5 : ［MARK/CLEAR］キー

(32)

オーディオインターフェースマニュアル

その他DAWのコントロールサーフェース設定方法 2

LIVE

"オプション"メニュー（Windows）/

"Live"メニュー（Mac）から

"環境設定"を選択する

環境設定ウィンドウが開きます。

環境設定ウィンドウ左側の

設定項目から"MIDI"を

クリックして選択する

MIDIに関する設定ウィンドウが開きます。

コントロールサーフェースの

プルダウンメニューで

"Mackie Control"を選択する

入力、出力のプルダウンメニュー

でL/Rそれぞれ

"ZOOM R16_R24"を選択する

MIDIPorts設定で

"Input:MackieControlInput

(ZoomR16_R24)"の

"リモート"をオンにする

LIVEの右上のMIDIスイッチを押し、

MIDIマップモードに切り替える

アサイン可能なインターフェース

要素が青色で強調されるので、

コントロールしたいパラメーター

をクリックする

コントロールを割り当てたいR24の

F1〜F5キーを押す

上記手順はLIVE8における手順を再現したものです。お手持ちの LIVE のバージョンによっては、各メニューの名称などが異なる場合がございます。詳しくは、お手持ちのLIVEのマニュアルを参照してください。

1

3

4

5

2

HINT

F1～F5キーは次のキーを意味します。 F1 : ［AUTO PUNCH IN/OUT］キー　 F2 : ［A-B REPEAT］キー　

F3 : MARKER ［　　］キー　 F4 : MARKER ［　　］キー F5 : ［MARK/CLEAR］キー

(33)

Digital Performer

"Audio MIDI 設定"を起動する

(/アプリケーション/ユーティリティ)

"MIDI 装置"タブをクリックして、

"R24"が表示されていることを

確認する

"装置を追加"をクリックする

"新しい外部装置"が追加されます。

追加した"新しい外部装置"を

クリックして選択し、

"情報を見る"をクリックする

"装置名"欄に、

"R24"と名前を入力する

"R24"の下向きの矢印と

追加した"R24"の下向きの矢印を

マウスでドラッグして接続する

同じように上向きの矢印も接続してください。

Digital performer を起動する

"Set up"メニューから

"Control surface Set up"を

選択する

Control surface ウインドウが開きます。

1

9

10

11

12

3

4

5

6

7

8

2

Control surface ウインドウの

"+"アイコンをクリックし、

"Driver"のプルダウンメニューから

"Mackie Control"を選択する

下側に"Unit"が表示されるので、

プルダウンメニューから

"Mackie Control"を選択する

Control surface ウインドウの

"MIDI"のプルダウンメニューから

"R24"を選択し、

メニューリストの"R24-1"を

選択する

"OK"ボタンを

クリックする

上記手順は、Digital‥Performer5における手順を再現したものです。お手持ちのDigital‥Performerのバージョンによっては、各メニューの名称などが異なる場合がございます。 詳しくは、お手持ちのDigital Performerのマニュ アルを参照してください。 Digital Performerの場合にはあらかじめ機能が割り当て られており変更することができません。 ［AUTO PUNCH IN/OUT］キー：ダイアログボックス上の YES選択 ［A-B REPEAT］キー：ダイアログボックス上のNO選択 MARKER ［　　］キー：トラックグループ/グループ作成 MARKER ［　　］キー：割り当てなし ［MARK/CLEAR］キー：割り当てなし 詳しくは、お手持ちのDigital‥Performer のマニュアル、 Mackie‥Controlのダイアログボックス、トラックグループを参照してください。

(34)

株式会社ズーム

〒101-0062 　東京都千代田区神田駿河台4-4-3 ホームページ　http://www.zoom.co.jp

オーディオインターフェースマニュアル

目次

目次‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

1

オーディオインターフェースとコントロールサーフェース‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3

Cubase LE 5のインストールの流れ‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

5

R24 Audio Interface 動作環境‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6

オーディオインターフェースモードの接続と解除‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7

コントロールサーフェース機能を使う‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

9

フェーダーセクションの操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

11

ファンクションキーを設定する‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

13

コントロールサーフェース機能早見表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

14

Cubase LE 5を使って録音する 1‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

15

Cubase LE 5を使って録音する 2‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

17

Cubase LE 5を使って録音する 3‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

19

オーディオデータをCubase LE 5に取り込む 1‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

21

オーディオデータをCubase LE 5に取り込む 2‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

23

オーディオインターフェースモードのミキサー‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

25

チューナー‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥26

オーディオインターフェースモードのエフェクト‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

27

パッチの初期化‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

28

その他DAWのコントロールサーフェース設定方法 1‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

29

その他DAWのコントロールサーフェース設定方法 2‥ ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥

31

オーディオインターフェースマニュアル

オーディオインターフェースとコントロールサーフェース

オーディオインターフェース／コントロールサーフェースの機能

コンピューターに接続しDAWソフトなどと連携させる、 R24のオーディオインターフェー

ス／コントロールサーフェースの機能と設定方法を説明します。

■コントロールサーフェース機能

DAW ソフトウェア

R24

■オーディオインターフェース

■多機能チューナー

■充実の内蔵ミキサー

■多彩なエフェクト機能

■ギター・マイク・ラインなど多種

の入力ソースに対応

オーディオインターフェースマニュアル

❶

❷

Cubase LE 5のインストールの流れ

DAWソフトを使うときは、ソフトのインストールだけではなくR24を認識させるデバイス

のインストールと設定が必要になります。 ここでは、Cubase LE 5で説明します。

DAWソフトウェアのインストール

ドライバのインストール

オーディオインターフェースの設定

R24とコンピューターの接続

デバイス設定

コントロールサーフェースの設定

DAWソフトウェアの設定

❶ オーディオインターフェース

❷ コントロールサーフェース

録音

オーディオインターフェースマニュアル

R24 Audio Interface 動作環境

Cubase LE 5スタートアップガイド

〈Windows〉

〈Intel Mac〉

オーディオインターフェースマニュアル

オーディオインターフェースモードの接続と解除

コンピューターとR24をUSBケーブルでつないだ時の、接続と解除の概要です。

詳細は付属のCubase LE 5 スタートアップガイドをご覧ください。

初めてR24をコンピューターに

接続する場合

DAWソフトウェアCubase LE 5を

　の入力ソースに対応

のインストールと設定が必要になります。ここでは、Cubase LE 5で説明します。
