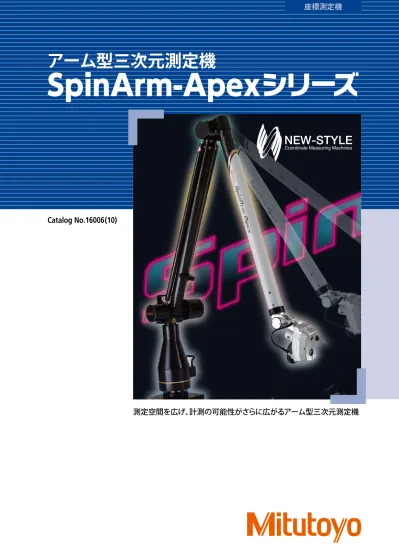

1

(1)

座標測定機

Catalog No.16006(10)

アーム型三次元測定機

(2)

アーム型三次元測定機

(3)

さまざまな“ものづくり” のステージにおいて

最高のパフォーマンスでお応えします。

コンパクトなボディーのため、

可搬性に優れ、手軽に持ち運びが可能

ミツトヨ独自の技術を生かしたソフトウェアとの組み合わせ

により、優れた操作性を実現

アーム型三次元測定機

カウンタバランサ

対称の平衡バネにより軽快な操作を実現します。

プローブ自動認識機能

温度環境

プローブを装着すると、自動的にプローブタイプを認識します。これにより、プローブ選択ミスによる誤測定を防止します。アーム長さの比率を最適化し、素材にカーボンチューブを採用した事で、幅広い温度領域に対応した構造になっています。さらに、温度補正機能搭載で幅広い温度環境でお使い頂けます。

オプション機能

スクリューマウント

測定データの無線通信

(WiFi)

、本体バッテリ等々、使い勝手向上のため、数々のオプションをご用意しております。セットアップ時間を大幅に削減できます。

(4)

特長

標準付属品

● ツールボックス

各種付属品を格納

● 固定具（マグネット）

一体形本体用プレート マグネチックスタンド（

3

個）

カウンタバランサ

温度補正機能搭載

電磁式ブレーキ

カーボンチューブ

プローブ自動認識

(5)

● 接続ケーブル

● カウンタバランサ

● キャリングケース

キャスター付き

1800, 2400mm

サイズ用 外観寸法：

567 x 1330 x 340mm

3000, 3600mm

サイズ用 外観寸法：

590 x 1445 x 340mm

■

仕様

SpinArm-Apex 186H

SpinArm-Apex 367H

SpinArm-Apex S

シリーズ（標準精度、

6

軸タイプ）

名称 SpinArm-Apex 186S SpinArm-Apex 246S SpinArm-Apex 306S SpinArm-Apex 366S 測定可能範囲（プローブ到達直径）※1 _{1800 mm} _{2400 mm} _{3000 mm} _{3600 mm} 定点繰返し測定精度※2､※3 _±_{0.040 mm} _±_{0.050 mm} _±_{0.080 mm} _±_{0.100 mm} 指示精度（アーム形）※2､※3 _±_{0.055 mm} _±_{0.065 mm} _±_{0.100 mm} _±_{0.135 mm} 機械の質量（アーム単体） 15.0 kg 15.2 kg 15.7 kg 16.1 kg

SpinArm-Apex H

シリーズ（高精度、

6

軸タイプ）

名称 SpinArm-Apex 186H SpinArm-Apex 246H SpinArm-Apex 306H SpinArm-Apex 366H 測定可能範囲（プローブ到達直径）※1 _{1800 mm} _{2400 mm} _{3000 mm} _{3600 mm} 定点繰返し測定精度※2､※4 _±_{0.021 mm} _±_{0.026 mm} _±_{0.044 mm} _±_{0.060 mm} 指示精度（アーム形）※2､※4 _±_{0.028 mm} _±_{0.035 mm} _±_{0.058 mm} _±_{0.072 mm} 機械の質量（アーム単体） 15.0 kg 15.2 kg 15.7 kg 16.1 kg

SpinArm-Apex S

シリーズ（標準精度、

7

軸タイプ）

名称 SpinArm-Apex 247S SpinArm-Apex 307S SpinArm-Apex 367S 測定可能範囲（プローブ到達直径）※1 _{2400 mm} _{3000 mm} _{3600 mm} 定点繰返し測定精度※2､※3 _±_{0.055 mm} _±_{0.090 mm} _±_{0.110 mm} 指示精度（アーム形）※2､※3 _±_{0.080 mm} _±_{0.135 mm} _±_{0.165 mm} 機械の質量（アーム単体） 15.6 kg 16.1 kg 16.5 kg

SpinArm-Apex H

シリーズ（高精度、

7

軸タイプ）

名称 SpinArm-Apex 247H SpinArm-Apex 307H SpinArm-Apex 367H 測定可能範囲（プローブ到達直径）※1 _{2400 mm} _{3000 mm} _{3600 mm} 定点繰返し測定精度※2､※4 _±_{0.031 mm} _±_{0.051 mm} _±_{0.071 mm} 指示精度（アーム形）※2､※4 _±_{0.042 mm} _±_{0.072 mm} _±_{0.103 mm} 機械の質量（アーム単体） 15.6 kg 16.1 kg 16.5 kg ※1：測定可能範囲はSφ10 mmの標準プローブ装着時のソフトウェアで可能な最大到達点を直径の値で示しています。 ※2：弊社検査方法によります。精度保証値はMS5-5R11Gプローブ装着によるものです。 ※3：精度保証温度：16∼24℃（温度勾配：1時間当たり2.0℃） ※4：精度保証温度：18∼22℃（温度勾配：1時間当たり2.0℃）

(6)

MCOSMOS-1 MANUAL

車体・フレームや航空機パーツ・加工機ベース・各種治具など一般寸法／位置計測用ソフトウエア

高度な寸法測定・座標系設定機能

メモリ呼出し機能

豊富な照合機能

パートプログラム編集機能

出力機能

音声認識機能

グラフィック表示

レイアウトのカスタマイズ

画像・音声の入力可能

パートプログラム機能・グラフィックス表示機能などを備えた寸法測定用のソフトウエアです。アイコン表示された点・線・平面・円・楕円・球・円筒・円錐の要素データはメモリに保存されます。保存された要素データは角度や距離・照合等の各種演算に呼び出して利用できます。真直度・平面度・真円度などの形状公差、同心度・同軸度・位置度等の照合を行えます。作成したパートプログラムの編集機能を持っています。編集はアイコンメニューを使用したユーザフレンドリーな設計になっています。テキストファイル形式での測定結果出力・プリントアウトが可能です。また、要素作図ウィンドウのプリントアウトが可能です。従来マウス操作で行っていた操作を声で命令することが可能となりました。これにより、操作のたびにアームから手を放す必要が無くなり作業効率が大幅に

UP

します。要素作図ウィンドウに測定結果のリアルタイムグラフィック表示を行います。表示角度変更・拡大・縮小など様々な処理を備え、視覚的に検査をサポートします。各種ウィンドウ（要素作図、測定結果、測定表示、カウンタ値等）のレイアウトをユーザカスタマイズサポート。各ウィンドウのサイズ・位置を自由に変更・登録し、呼出す事が可能です。パートプログラム作成中に画像データ（

bmp

形式）や音声データ（

wave

形式）を挿入できます。リピート測定時には挿入した画像や音声に従う事で作業効率の大幅な改善が可能です。音声認識例命令音声入力用点測定ポイント測定線測定ライン測定面測定プレーン測定円測定サークル測定座標系パターン1 座標系パターン直前の命令削除命令戻せ一点戻す 1 点削除

(7)

CAT-1000S MANUAL

家電製品ボディやボトルなど自由曲面形状評価用ソフトウエア

自由曲面評価

多彩なグラフィックス表示

出力フォーマット

CAD

データの読み込み

ベストフィット機能

IGES

・

VDAFS

形式の

CAD

データインポートが可能。測定物の表面データを取得し、

CAD

データからの誤差を評価するソフトウエアです。取得したデータは誤差線や誤差・偏差・測定番号などの表示選択が可能です。また、誤差分布をヒストグラムで表す事が可能なので、直感的に誤差を判断する事ができます。測定結果はテキストファイル、

DMIS

ファイル、測定データファイルに出力することができます。取得データと

CAD

データとの誤差が最小になるように座標系原点の移動や回転をかけ、最適補正を行う機能を有しています。誤差測定データ設計データ［ベストフィット前］［ベストフィット後］［処理イメージ］［テキストファイルの出力例］［サポートしているCAD形式］ ※1 オプション ※2 2016年7月現在での対応バージョンとなります。形式拡張子対応バージョン※2 SAT .sat up to 25

STEP .stp / .step AP203/AP214 (geometry only) IGES※1 _{.igs/.ige/.iges} _{V4.0, V5.2, V5.3}

VDAFS※1 _{.vda / .vdafs} _{V1.0, V2.0}

UG/NX※1 _.prt _{NX1 - NX9 (With PMI)}

SolidWorks※1 _.sldprt/.prt _{2003 - 2014}

Pro/E※1 _.prt.1/.prt _{16 - Creo 2.0 (With PMI)}

CATIA V4※1 _.exp _{V4.1.9 - V4.2.4}

CATIA V5※1 _{.CATPart/.CATProduct} _{R8 - R25 (V5-6 R2014) (With PMI)}

Parasolid※1 _{.x_t/.xmt/.x_b} _{10.0 - 26.01.211}

Autodesk Inventor※1 _.ipt _{R6 - R11, 2008 - 2015}

Solid Edge※1 _{.par / .psm / .asm V18 - V20, ST-ST5}

(8)

SCANPAK MANUAL

二次元輪郭データの取得・評価用ソフトウエア

取得した輪郭データの照合・ベストフィットが行えます。カムやシャフトなど、幾何寸法で評価が難しいワーク形状を評価出来るソフトウエアです。 ①公差設定上限／下限公差の設定とその作図幅を指定します。 ②輪郭データ指定設計データ、測定データを指定します。設計データは、輪郭線上の点列（

X,Y,Z

）データで与えることもできます。 ③照合ピッチ設定照合をさせるピッチ、方向を指示します。 ④比較方向設定照合を軸方向で行うか、法線方向で行うかを指定します。 ⑤ベストフィット設定誤差量が最小になる様、測定データと設計データの基準座標の相関を最適化します。ベストフィット前ベストフィット後 84.95687 0.01006 -6.99845 84.95563 0.36494 -6.99960 84.77160 3.28886 -6.99966 84.30990 6.17095 -6.99932 83.57109 8.99483 -6.99938 82.56004 11.73262 -6.99962 81.29150 14.36238 -6.99945 79.77063 16.85551 -6.99925 78.01538 19.18613 -6.99964 76.04346 21.33798 -6.99961 73.86841 23.28751 -6.99916 71.51881 25.01633 -6.99991 69.01574 26.50986 -6.99986 66.37367 27.74854 -6.99921 63.62563 28.72861 -6.99959 60.79558 -6.00000 設計値となる輪郭データと測定値である輪郭データを比較照合します。［輪郭照合設定ウィンドウ］ ● ① ● ② ● ③ ●④ ●⑤

輪郭の照合

［輪郭測定方法］［SCANPAKで評価可能な測定物例］

GEOPAK

の輪郭測定によってデータを収集します。マニュアルスキャニング固定プローブ使用スキャニング

2.5

次元形状（

3D

モード）の形状評価が可能です。

測定対象形状

測

定

(9)

測定結果から様々な統計演算処理を行うことができます。また、リアルタイムに管理図を表示することによって、将来的に発生する可能性のある不良（刃具の摩耗や破損等）を早期に発見することができます。これによって、効果的な対策（切り込み量や加工条件の変更等）を施すことが可能です。更に、本ソフトウエアを端末として、上位ネットワーク環境への接続による集中管理等のシステム構築も可能です。本ソフトウエアの他に、 Microsoft-Excelが必要です。ファイル変換検査表作成検査表サンプル測定結果ファイル ●データ単位やワーク単位での公差判定、項目単位での平 均、最大、最小、範囲の演算ができます。 ●別々の測定結果を結合して

1

枚の検査表を作成できます。 最大

6

ファイルの結合が可能です。結合可能な項目数は最大で

200

項目、ワーク数は最大で

10,000

ワークです。 ●図形（部品図）や文章（作業指示）を付加できます。 最大

10

種類の図形や文章を付加できます。

BMP

形式のファイルをサポートしています。 ●検査表作成のマクロ（動作）設定が可能です。 自動印刷、自動終了、書式指定、演算指定など、事前にマクロ設定しておけば、操作を大幅に短縮することができます。

GEOPAK

で測定・収集したデータを交換し、自由な書式の検査表を作成するソフトウエアです。

MeasureReport

MeasurLink

検査表作成ソフトウエア

統計処理・工程管理ソフトウエア

(10)

従来のレーザプローブは、環境や材質にあわせたレーザ強度やカメラ感度の調整が必要でしたが、

SurfaceMeasure

シリーズは、それらを自動で調整することで、より簡単・快適なレーザスキャニングを可能にしました。

非接触デジタイジング専用ラインレーザプローブ

SurfaceMeasure

シリーズ

ラインレーザ測定によるソリューション

ラインレーザ測定ソリューション非接触デジタイジング専用ラインレーザプローブ

■仕様

項目タイプ SurfaceMeasure606 SurfaceMeasure610 SurfaceMeasure1010

レーザ照射方式ラインレーザ・シングル測定幅 60mm 60mm 最大100mm 測定深さ 60mm 100mm 100mm スタンドオフ 240mm 282mm 282mm スキャニング誤差※ ₁₂_μ_m ₁₅_μ_m ₁₈_μ_m データ取得速度 50,000点/秒 [50ライン/秒] 質量 430g 400g 400g

レーザクラス EN/IECJIS Class2 [EN/IEC 60825-1(2007)]Class2 [JIS C 6802 : 2011]

媒体赤色半導体レーザ測定用レーザ波長_出力 660nm_4mW ガイド用レーザ波長_出力 635nm_1mW ※精度検査環境：20℃±1℃/湿度：50%±10% ※測定対象物：検査用指定基準球（直径30mm） ※弊社検査方法によるレーザプローブ単体精度です。 ※スピンアーム搭載時の保証精度ではありません。 SurfaceMeasureシリーズ _測定風景光沢物の測定 100 10 0 11 5 60 60 60 93 60 10 0 11 5 60 65 17 1 ₁₄₀

606

汎用測定深物測定

610

大物測定

1010

深物・板金測定

606T

高感度・汎用測定

TDS-H

24 0 28 2 28 2 28 6 28 9

(11)

MSURF-M

アームマウスやアームボタンによる操作がし易いようにアイコンサイズを大きくしたり、専用のGUIとなっておりPCからのマウス・キーボード操作を極力しなくても操作が可能な設計になっています。

スキャン機能

MSURF-M

は

SurfaceMeasure

から最高の品質、精度のデータを得ることを目的に設計されました。シームレスに統合された複数のモジュールからなるソフトウェアパッケージです。直観的な認識可能なアイコンで、わかりやすいインターフェースとなっています。面形状、断面形状、要素の比較だけでなく、板金管理用の段差、隙間の評価など多種多様な機能を備えています。点群またはメッシュデータから、様々なフィーチャを検出し、設計データと比較することが可能です。また、円要素などのように点情報をもつフィーチャからはフィーチャ間寸法を計算することも可能です。

フィーチャー単位での比較

点群またはメッシュとマスタデータを切断し、断面形状の比較や角度・距離・R 等の寸法計算ができます。

断面形状の比較

●標準で、STL, SAT, STEP形式に対応しています。

●オプションで、IGES, CATIA V4, CATIA V5, ProEngineer,Unigraphics, VDAFS

が利用可能です。

CAD

データのインポート

デジタルキャリパの形状を定義できますので、様々な段隙評価に対応可能です。

フラッシュ＆ギャップ評価

段差/隙間の評価段差/隙間の評価断面評価

MSURF-I

点群解析ソフトウェア

SurfaceMeasure

用測定プログラム

MSURF-Mにはポリゴン編集機能を備えております。データに欠落があった場合の穴埋め処理等を行なうことが可能でリバースエンジニアリング等ソフトに素早く受け渡すことが可能です。

ポリゴン編集機能

PolyWorks Japan

社製ソフトウェア

PolyWorks|Inspectorは、SpinArm-Apex の測定データを直接取り込み、寸法と形状測定、及び評価を行えるソフトウェアです。 PolyWorks|Modelerは、SpinArm-Apex の測定データを直接取り込み、最適なCAD要素-カーブ、サーフェス、パラメトリックスケッチ、幾何要素を作成する、統合リバース-エンジニアリングソフトウェアです。

外部システムへのプラグイン

|ModelerTM |InspectorTM

(12)

システム構成

本体

_SpinArm-Apex

_シリーズ

_ノート

_PC/

_{デスクトップ}

_PC

ソ

フ

ト

ウ

ェ

ア

ラインレーザプローブ制御用ソフト

MSURF-M

点群データ評価用ソフト

MSURF-I

位置計測用

MCOSMOS-1 MANUAL

SpinArm-Utility

二次輪郭データの取得・評価用

SCANPAK MANUAL

統計処理・工程管理プログラム

STATMeasure PLUS

自由曲面形状評価用

CAT1000S MANUAL

検査表作成ソフトウェア

MeasureReport

®

オ

プ

シ

ョ

ン

ラインレーザプローブ

SurfaceMeasure

シリーズ

WiFi

キット

各種スタイラス

ハードプローブボディ

タッチプローブ（

LP2

プローブ）

スタンド

選択必須

オプション

本社川崎市高津区坂戸

1-20-1

〒

213-8533

ホームページアドレス http://www.mitutoyo.co.jp ●お問い合わせは、下記最寄りの営業所までお申し付けください。仙台営業所(022)231-6881 宇都宮営業所(028)660-6240 伊勢崎営業所(0270)21-5471 川崎営業所(044)813-1611 厚木営業所(046)226-1020 諏訪営業所(0266)53-6414 浜松営業所(053)464-1451 安城営業所(0566)98-7070 名古屋営業所(052)741-0382 金沢営業所(076)222-1160 大阪営業所(06)6613-8801 京滋営業所(077)569-4171 岡山営業所(086)242-5625 広島営業所(082)427-1161 福岡営業所(092)411-2911 センシング営業部 (044)813-8236 カスタマーサポートセンタ(050)3786-3214 お求めは当店で̶ http://www.mitutoyo.co.jp/corporate/network/domestic/list.html#sale 最寄りの営業所をご確認いただけます。
