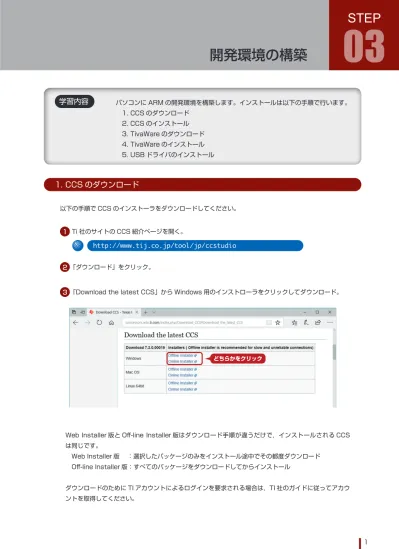

以下の手順で CCS のインストーラをダウンロードしてください。
1 Ti 社のサイトの CCS 紹介ページを開く。
2「ダウンロード」をクリック。
3「Download the latest CCS」から Windows 用のインストローラをクリックしてダウンロード。
1. CCS のダウンロード
どちらかをクリック
http://www.tij.co.jp/tool/jp/ccstudio
Web Installer 版と Off-line Installer 版はダウンロード手順が違うだけで,インストールされる CCS は同じです。 Web Installer 版 :選択したパッケージのみをインストール途中でその都度ダウンロード Off-line Installer 版:すべてのパッケージをダウンロードしてからインストール ダウンロードのために TI アカウントによるログインを要求される場合は,TI 社のガイドに従ってアカウ ントを取得してください。 2. CCS のインストール 3. TivaWare のダウンロード 4. TivaWare のインストール 5. USB ドライバのインストール
2. CCS のインストール
拡張子 .exe はお使いのパソコンの設定により表示されない場合があります。 また,バージョンナンバー 7.3.0.00019 は 2017 年 10 月現在のもので随時更新されます。 2 「ユーザーアカウント制御」ダイアログが表示される場合は, 「はい」をクリックして進めます。 次のページへ CCS をインストールする前に,パソコンのアカウントは,必ず「管理者」にしてください。 ダウンロードしたファイル「CCS7. * . * _win32.zip」を解凍してください。 ファイルを右クリックして「すべて展開」で解凍できます。 1 ログイン中のアカウントの個人用フォルダ(C:\Users\ ログイン名)に全角や半角カタカナ などが含まれているとインストールが完了しません。新規で半角英数字名のローカルアカウン トを作成するなどしてご対応ください。 インストーラがあるフルパス名に全角文字が含まれていると,インストールできません。 303
解凍してできたフォルダ内のインストーラ「ccs_setup_7. * . * .exe」を ダブルクリックして起動します。「Continue」をクリックして進めます。 次のページへ ■ インストール先の選択 特に問題がなければデフォルト(「c:\ti」)のまま「Next」 をクリックして次に進みます。 インストール先のフルパス名に全角文字が含ま れていると CCS は起動できません。 インストール先を変更する場合は全角文字が含 まれないようご注意ください。 ■ ライセンス同意確認
ライセンスに同意できれば「I accept the terms of the license agreement」にチェックを入れ,「Next」をクリッ クして次に進みます。
5
03
■ Windows セキュリティの重要な警告 インストール途中で右図のような警告が何度か表示される 場合は,「アクセスを許可する」をクリックしてインストー ルを続行してください。 ■ エミュレータの選択 デフォルトのまま「Finish」をクリックします。 8 9 次のページへ ■ プロセッサの選択 イ ン ス ト ー ル す る 製 品 の 選 択 画 面 が 表 示 さ れ ま す。 「TM4C12x ARM Cortex -M4F core-based MCUs」を選択し,「Next」をクリックして次に進みます。
■ インストール完了 インストールが完了すると,完了画面が表示され, ・CSS をすぐに起動するか ・デスクトップにショートカットを作るか ・スタートメニューにショートカットを作るか の項目が表示されます。 お好みの項目にチェックを入れて「Finish」をクリックし てください。
CCS のアンインストール方法
1. 「設定」を開き,「アプリ」を選択します。2. 「Code Composer Studio 7. * . *」を選択して「アンインストールと」をクリックし,指示に従っ て操作すればアンインストール完了です。
コントロールパネルに「Code Composer Studio 7. * . *」が表示されない場合は,C:\ti\ccsv7 ディ レクトリにある「uninstall_ccs.exe」を実行すれば,アンインストールできます。
11
「Create Desktop Shortcut」にチェックしておくと, 右のようなショートカットアイコンがデスクトップに作成 されます。 12 Off-line Installer 版 :約 10 分 Web Installer 版 :ネット環境により異なりますが, Off-line Installer 版より時間が かかります。
03
下記 URL をウェブブラウザで開き,TivaWare のインストーラをダウンロードしてください。 ダウンロードには,TI アカウントが必要となります。 TI アカウントをお持ちでない場合は,WEB ページのガイドに従ってご登録お願いします。3. TivaWare のダウンロード
クリック クリックhttp://www.tij.co.jp/tool/jp/sw-tm4c
ダウンロードファイルしたファイル「SW-EK-TM4C123GXL-2.1.4.178.exe」をダブ ルクリックして起動します。 「ユーザーアカウント制御」ダイアログが表示される場合は, 「はい」をクリックして進めます。 右のようなセットアップウィンドウが表示されますので, 「Next」をクリックして進めます。 ■ ライセンス確認 ライセンス確認できれば,「Next」をクリックして次に進 みます。 2 1 3 4 拡張子 .exe はお使いのパソコンの設定により表示されない場合があり ます。バージョンナンバー「2.1.4.178」は随時更新されます。
03
■ 選択項目の確認 特に問題がなければデフォルト(「C:\ti\TivaWare_C_ Series-2.1.0.12573」)のまま「Next」をクリックして 次に進みます。 ■ インストール確認 インストールディレクトリに古いバージョンの TivaWare があると,上書きされるので 「Install」をクリックしてインストールを開始します。 ■ ライセンス同意確認ライセンスに同意できれば「I accept the terms of the license agreement」にチェックを入れ,「Next」をクリッ クして次に進みます。 インストール先のフルパス名に全角文字が含ま れていると CCS から正しく参照できません。 インストール先を変更する場合は全角文字が含 まれないようご注意ください。 6 5 7 8 ■ インストール中 進捗バーが 100% になるまで待ちます。
TivaWare のアンインストール方法
エクスプローラで, インストールされた C:\ti\ ディレクトリの「TivaWare_C_Series-2.1.1.71」フォ ルダを削除すればアンインストール完了です。
03
5. USB ドライバのインストール
マイコンボードの電源切り替えスイッチを[ DEBUG ] 側にして,パソコンとマイコンボードを USB ケーブルで 接続します。 1 デ バ イ ス マ ネ ー ジ ャ ー を 開 き, 右 図 の よ う に「Stellaris Virtual COM Port(COM □)」と表示されていれば USB ド ライバのインストールは完了しています。 □の番号はお使いのパソコンによって異なります。 デバイスマネージャーは,Windows8.1 ではスタートメニュー を右クリックして表示されるメニューの中の「デバイスマネー ジャー」を選択すると開きます。 3 右のようなダイアログが表示され,自動でインストールされ ます。 2 ドライバのインストールに失敗すると,デバイスマネージャー で右図のように表示されます。 この場合は,次ページの手順に沿って,手動でインストールし てください。「コンピュータを参照してドライバーソフトウェアを検索しま す」をクリックします。 ソフトウェアを検索するディレクトリを,「参照」をクリック して C:\ti\ccsv6\ccs_base\emulation\drivers を指定し ます。 指定後,「次へ」をクリックします。 「閉じる」をクリックします。 再度,3 に戻ってデバイスマネージャーで確認してくだ さい。 5 6 7
