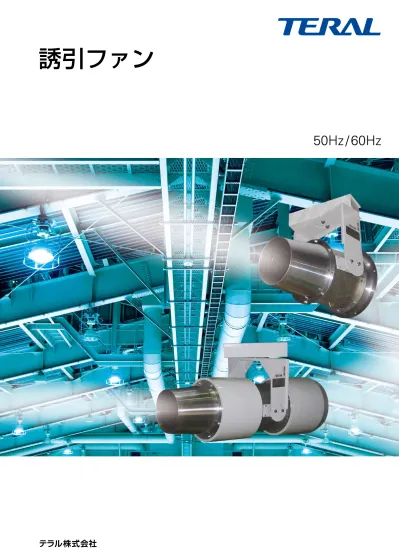

50Hz / 60Hz
誘引ファン
SF325-8F-0.2（4）
SF325-8/10B-1.5（2）RR
サイレンサー付
TNYの小型軸流送風機「誘引SFファン」は、限られたスペースと最小の重量で空気を効率的に送風する
為に開発したファンです。設置スペースと騒音が重視される箇所で威力を発揮し、もっとも効率のよい経
済的で高機能の送風手段です。
軽量でコンパクトなボディから、静かで安定した
誘引気流を提供します。
■
誘引ファン換気システムフロー（俯瞰図）
■
断面気流分布（側面図）
窓（給気）
窓（給気）
窓（排気）
窓（排気）
誘引ファンは、吹出ノズルから高速で空気を吹き
出し、周囲の空気を誘引して気流をつくり、空気
の移送や撹拌を行い均一な空調・換気を行うファ
ンで、施工性に優れ、イニシャルコスト・ランニン
グコストが低減できます。
誘引ファンとは？
①省エネ
②設備のイニシャルコスト低減
③容易な施工
④ダクトスペースの節約
駐車場や工場換気、これが決め手！
！
誘引ファン
SF 型
■
用途例
■
特徴
■
保守・管理
●大空間、小空間での換気・空気の搬送等。
●ビルの機械室、特高電気室の換気。
●屋内プールの天井内の結露防止。
●工場内の溶接ヒューム、有毒ガスの換気。
●航空機整備、塗装工場の送風補助。
●洞道内、地下共同溝の結露防止と換気。
●トンネル工事の切羽における換気の補助。
●工場内における暑熱対策。
●地下駐車場排ガス換気システムのダクトレス化。
●病院や会議室、図書室、学校などの暗騒音の低い場所での使用。
（S、L型サイレンサーを取り付けることでより静かに）
●ホールやアトリウム、体育館、ラック倉庫等の天井の高い空間の
冷暖房時の温度の均一化。
●製品の冷却時間の短縮・ 機器の冷却等に使用し効率を上げる。
●端子BOXに運転ランプを内蔵してあるため運転確認が可能です。
（SF160,SF200機種）
●モーターベアリングは無給油タイプになっており高寿命グリス入り。
●周辺状況、運転状況にもよりますが3年毎の点検、5年毎のオーバーホールを実施してください。
消費電力は家庭用照明器具並みの30Wです。
（SF200/3∅.200V仕様の場合）
吹出口風量の約20倍の周辺空気を誘引し、大きな空気の流れを作ります。
縦横、斜めと上下に吹出方向が自由自在に設定できます。
−10℃∼40℃ 過酷な条件でも運転可能。
（低温時は停止させない）
自動倉庫、冷暖房施設内の温度の均一化などにも最適です。
（上記範囲外の温度の場合はご相談ください）
風の流れを作りたいがダクトを引くスペースがない場合においても
電源と設置場所さえあれば問題なく流れを作ることができます。
4極モーター仕様は、従来の誘引ファンにはない静かさを実現。
サイレンサーを取付ることによってより静かな場所でも運転可能です。
省エネルギー
誘引風量
吹出し方向
使用温度
ダクトレス
静 音
誘引ファン
SF 型
■
標準付属品
■
仕様表（50/60 Hz）
部品構成図（サイレンサー無）
50/60Hz 機側 1m4P（1460/1770 min
-1）
SF160-4F-0.03(4)/RR SF200-4F-0.03(4)/RR SF275-8F-0.2(4)/RR SF275-8F-0.25(4)/RR SF325-8F-0.2(4)/RR SF325-8F-0.25(4)/RR 50Hz 294 510 1230 1230 2400 2400 60Hz 348 630 1476 1476 2880 2880 1ø*100V 1ø*200V 3ø*200V 1ø*100V 3ø*200V 1ø*100V 3ø*200V 電 源 型 式 風 量 (㎥/h) モーター 30W x 4P 30W x 4P 200W x 4P 250W x 4P 200W x 4P 250W x 4P ノズル口径 (mm) Φ140 Φ140 Φ220 Φ220 Φ270 Φ270 サイレンサー無し 8 11 25 25 35 35 騒音dB(A) 48/56 53/55 63/65 63/65 64/69 64/69 サイレンサーＳタイプ 重量(kg) 10 16 45 45 50 50 騒音dB(A) 41/42 44/46 56/58 56/58 55/59 55/59 重量(kg) 50/60Hz 機側 1m2P（2900/3500 min
-1）
SF160-4F-0.06(2)RR SF200-4F-0.12(2)RR SF325-8/10B-1.5(2)RR 50Hz 588 1278 4800 60Hz 702 1530 4800 1φ*100V 1φ*200V 3φ*200V 3φ*200V 電 源 型 式 風 量 (㎥/h) モーター 60W x 2P 120W x 2P 1.5kW x 2P ノズル口径 (mm) Φ140 Φ175 Φ270 サイレンサーＳタイプ 14 17 60 騒音dB(A) 54/56 58/65 65/65 サイレンサーLタイプ 重量(kg) 17 21 騒音dB(A) 52/54 56/59 重量(kg) （材質 アルミ） 気流方向 吹出ノズル ボルト，戻り止めナット （材質 ボルト／ナットSS＋メッキ） （材質 ボルト／ナットSS＋メッキ） 吹出口上下回転固定用 ボルト、ナット ファン本体 ベルマウス 金網 取付アーム 調整ボルト 取付ボルト （材質 SS） （材質 アルミ鋳物） （材質 アルミ） （材質 SS＋メッキ） ＮＳＬ-９ 本体アーム ブレーカ（モータ保護用） ※付属しない機種もあります。 運転ランプ ※付属しない機種もあります。 ニュースパーロック 回 転方 向 （材質 SS） 端子箱（スイッチBOX） ※SF160,SF200：NFB、運転ランプ付 ※SF275,SF325（単相）：NFB付 ※SF275,SF325（三相）：モータ端子箱 （スイッチBOX無し） 取付金具 天吊ブラケット （材質 SS） （材質 SS） 電源コード 1.5m（プラグ付） ※単相100Vのみ電源ケーブルが 付属となります。 ＯＮ誘引ファン
SF 型
■ 型式説明
SF 160 ‒ 4 F ‒ 0.03 （4） RR
❶
❶ 誘引ファン ❷ 口径（羽根径） 160：160mm ❸ ハブ径・翼形状 4 F：4 インチ、固定翼 8/10B：8 インチ、10 枚羽根 ❹ 出力 0.03：0.03kW ❺ モーター極数 （4）：4 極 ❻ サイレンサー 無：サイレンサー無し RR：サイレンサー付❷
❸
❹
❺
❻
■ 特殊仕様
■
標準付属品
項 目 摘 要 備 考 ※SF275、SF325は標準付属です。 ※単相100Vのみ対応可能です。 （単相200V、三相200Vは対応不可です。） ※サイレンサーLタイプ付は対応不可。 ※アルミ部分、金網およびスイッチBOXの塗装色指定はできません。 SF160、SF200 単相100V全機種 SF160 （550Lまで延長可） SF200 （650Lまで延長可） SF275、SF325 （550Lまで延長可） 脱落防止ワイヤー(1m)付 電源コード延長(1m当) 取付アーム長さ延長 指定色塗装 塩害・耐湿仕様 ステンレス仕様 全機種 全機種 全機種 防水スイッチBOX、金網SUS、ボルトナットSUSに変更 SUS製防水スイッチBOX、金網SUS、SUS製アーム、 SUS製サイレンサー、ボルトナットSUSに変更 回 転方 向部品構成図（サイレンサー有）
ファン本体 ベルマウス 金網 吹出ノズル 取付アーム 吸込サイレンサー 吐出サイレンサー （材質 SS） （材質 アルミ鋳物） （材質 アルミ） 取付ボルト 調整ボルト （材質 SS） （材質 アルミ） （材質 ボルト／ナット SS＋メッキ） （材質 ボルト／ナット SS＋メッキ） （材質 SS＋メッキ） （材質 SS） M10ボルト 戻り止めナット 取付金具 本体アーム 運転ランプ （材質 SS） （材質 SS） （材質 SS） 天吊ブラケット 3-ニュースーパーロック NSL-9 気流方向 吹出口上下回転固定用M10ボルト,ナット ＯＮ ブレーカ（モータ保護用） ※付属しない機種もあります。 ※付属しない機種もあります。 端子箱（スイッチBOX） ※SF160,SF200：NFB、 運転ランプ付 ※SF275,SF325（単相）： NFB付 ※SF275,SF325（三相）： モータ端子箱（スイッチBOX無し） 電源コード 1.5m（プラグ付） ※単相100Vのみ電源ケーブルが 付属となります。誘引ファン
SF 型
50Hz
■
風速分布図
ノズル風量：8.5m
3/min ノズル口径：φ140mm
(m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 (m) 0SF200-4F-0.03（4） / SF200-4F-0.03（4）RR
ノズル風量：4.9m
3/min ノズル口径：φ140mm
(m) 3 2 1 0 1 2 3 2.5 5 7.5 10 12.5 15 17.5 (m) 0SF160-4F-0.03（4） / SF160-4F-0.03（4）RR
SF325-8F-0.25（4） / SF325-8F-0.25（4）RR
SF325-8F-0.2（4） / SF325-8F-0.2（4）RR
SF275-8F-0.25（4） / SF275-8F-0.25（4）RR
SF275-8F-0.2（4） / SF275-8F-0.2（4）RR
(m) 5 4 3 2 1 0 1 2 3 4 5 (m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 37.5 40 42.5 45 47.5 50 (m) 0 (m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 (m) 0 (m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 (m) 0ノズル風量：40.0m
3/min
ノズル口径：φ270mm
ノズル風量：40.0m
3/min
ノズル口径：φ270mm
ノズル風量：20.5m
3/min
ノズル口径：φ220mm
ノズル風量：20.5m
3/min
ノズル口径：φ220mm
0.6m/s 0.8m/s 1.0m/s 0.4m/s 0.2m/s 0.6m/s 0.8m/s 1.0m/s 0.4m/s 0.2m/s 0.6m/s 5m/s 3m/s 2m/s 1m/s 0.4m/s 0.3m/s 0.6m/s 5m/s 3m/s 2m/s 1m/s 0.4m/s 0.3m/s 0.6m/s 5m/s3m/s2m/s 1m/s 0.4m/s 0.3m/s 0.6m/s 5m/s3m/s2m/s 1m/s 0.4m/s 0.3m/s極数4P
誘引ファン
SF 型
50Hz
■
風速分布図
(m) 6 5 4 3 2 1 0 1 2 3 4 5 6SF325-8/10B-1.5（2）RR
2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 37.5 40 42.5 45 47.5 50 52.5 55 57.5 60 62.5 65 (m) 0ノズル風量: 4800m
3/h
ノズル口径：φ270mm
SF200-4F-0.12（2）RR
SF160-4F-0.06（2）RR
ノズル風量：21.3m
3/min
ノズル口径：φ175mm
ノズル風量：9.8m
3/min
ノズル口径：φ140mm
(m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 (m) 0 (m) 4 3 2 1 0 3.5 2.5 1.5 0.5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 (m) 0側 面 図
(m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 (m) 0 (m) 3.5 2.5 1.5 0.5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 (m) 0側 面 図
4 3 2 1 0 3m/s 4m/s 2m/s 1m/s 6m/s 0.8m/s 0.6m/s 0.6m/s 0.8m/s 1.0m/s 0.4m/s 0.2m/s 0.6m/s 0.8m/s 1.0m/s 0.4m/s 0.2m/s極数2P
誘引ファン
SF 型
60Hz
■
風速分布図
ノズル風量：10.5m
3/min ノズル口径：φ140mm
ノズル風量：5.8m
3/min ノズル口径：φ140mm
(m) 3 2 1 0 1 2 3 2.5 5 7.5 10 12.5 15 17.5 (m) 0SF160-4F-0.03（4） / SF160-4F-0.03（4）RR
(m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 0SF200-4F-0.03（4） / SF200-4F-0.03（4）RR
(m)ノズル風量：48.0m
3/min
ノズル口径：φ270mm
ノズル風量：48.0m
3/min
ノズル口径：φ270mm
ノズル風量：24.6m
3/min
ノズル口径：φ220mm
ノズル風量：24.6m
3/min
ノズル口径：φ220mm
(m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 (m) 0 (m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 (m) 0 (m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 37.5 40 42.5 45 47.5 50 52.5 55 57.5 60 (m) 0SF325-8F-0.2（4） / SF325-8F-0.2（4）RR
SF275-8F-0.25（4） / SF275-8F-0.25（4）RR
SF275-8F-0.2（4） / SF275-8F-0.2（4）RR
(m) 5 4 3 2 1 0 1 2 3 4 5SF325-8F-0.25（4） / SF325-8F-0.25（4）RR
0.6m/s 5m/s 3m/s2m/s 1m/s 0.4m/s 0.3m/s 0.6m/s 5m/s3m/s 2m/s 1m/s 0.4m/s 0.3m/s 0.6m/s 5m/s 3m/s 2m/s 1m/s 0.4m/s 0.3m/s 0.6m/s 5m/s 3m/s 2m/s 1m/s 0.4m/s 0.3m/s 0.6m/s 0.8m/s 1.0m/s 0.4m/s 0.2m/s 0.6m/s 0.8m/s 1.0m/s 0.4m/s 0.2m/s極数4P
誘引ファン
SF 型
■
風速分布図
(m) 6 5 4 3 2 1 0 1 2 3 4 5 6SF325-8/10B-1.5（2）RR
2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 37.5 40 42.5 45 47.5 50 52.5 55 57.5 60 62.5 65 (m) 0ノズル風量: 4800m
3/h
ノズル口径：φ270mm
60Hz
ノズル風量：25.5m
3/min
ノズル口径：φ175mm
側 面 図
ノズル風量：11.7m
3/min
ノズル口径：φ140mm
側 面 図
(m) 5 4 3 2 1 0 1 2 3 4 5SF200-4F-0.12（2）RR
(m) 4 3 2 1 0 3.5 2.5 1.5 0.5 (m) 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 0 35 37.5 (m) 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 37.5 0 (m) 5 4 3 2 1 0 1 2 3 4 5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 0SF160-4F-0.06（2）RR
(m) 4 3 2 1 0 3.5 2.5 1.5 0.5 2.5 5 7.5 10 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 (m) (m) 0 3m/s 4m/s 2m/s 1m/s 6m/s 0.8m/s 0.6m/s 0.6m/s 0.8m/s 1.0m/s 0.4m/s 0.2m/s 0.6m/s 0.8m/s 1.0m/s 0.4m/s 0.2m/s極数2P
誘引ファン
SF 型
■
寸法表（極数 4P）
（単位：mm） S 13 14 14 R 2 4 4 Q ̶ 100 100 P ̶ 25 25 O 160 300 300 N 45 45 70 M 250 390 440 L 76.6 150 150 K ̶ J ̶ ̶ ̶ ̶ ̶ ̶ ̶ I 75 565 120 67 H 250 350 350 G 100 100 100 F 219 370 390 E 140 220 270 D 312 120 67 555 387 C 34 95 65 B 128 210 210 A 150 13 2 ̶ ̶ 200 45 290 76.6 75 250 100 270 140 34 128 225 162 636 140 219 100 250 75 232 76.6 250 45 160 ̶ ̶ 2 13 34 128 150 175 737 140 270 100 250 75 273 76.6 290 45 200 ̶ ̶ 2 13 34 128 225 260 280 14 4 100 25 300 45 390 150 375 275 120 67 350 100 370 220 1115 95 210 260 14 4 100 25 300 70 440 150 425 325 120 67 350 100 390 270 1205 65 210 280 型 式 サイレンサ 無 無 無 無 1Dタイプ 1Dタイプ 1Dタイプ 1Dタイプ SF160-4F-0.03（4） SF200-4F-0.03（4） SF275-8F-0.2（4） SF275-8F-0.25（4） SF325-8F-0.2（4） SF325-8F-0.25（4） SF160-4F-0.03（4）RR SF200-4F-0.03（4）RR SF275-8F-0.2（4）RR SF275-8F-0.25（4）RR SF325-8F-0.2（4）RR SF325-8F-0.25（4）RR 回転方向 回転方向■ 外形寸法図（極数 4P）
X X L P P φ F φ E A D B C H G I M N N O R-φS X-X矢視図 X-X矢視図 X X A D B C φ E φ F L M N N O R-φS H G ISF160-4F-0.03（4）
SF200-4F-0.03（4）
ＳＦ１６０-４Ｆ-０．０3（4）ＲＲ
ＳＦ２００-４Ｆ-０．０3（4）ＲＲ
ＳＦ２７５-８Ｆ-0.2（４）
ＳＦ２７５-８Ｆ-0.25（４）
ＳＦ３２５-８Ｆ-0.2（４）
ＳＦ３２５-８Ｆ-0.25（４）
ＳＦ２７５-８Ｆ-0.2（４）ＲＲ
ＳＦ２７５-８Ｆ-0.25（４）ＲＲ
ＳＦ３２５-８Ｆ-0.2（４）ＲＲ
ＳＦ３２５-８Ｆ-0.25（４）ＲＲ
X X φ F φ K L A D J B J C φ E 気流方向 気流方向 気流方向 気流方向 Q 回転方向 H G I M N N O R-φS 回転方向 X-X矢視図 X-X矢視図 0.25機種 M N N O R-φS H G I 回転方向 A D J B J C φ E φ F φ K L P Q X X I P誘引ファン
SF 型
■
寸法表（極数 2P）
（単位：mm） S 13 13 R 2 2 Q ̶ ̶ P ̶ ̶ O 160 200 N 45 45 M 250 290 L 76.6 76.6 K 232 273 J 162 175 325 350 I 75 75 H 250 250 G 100 100 F 219 270 E 140 175 D 711 877 1227 1037 C 34 34 B 128 128 A 225 365 型 式 SF160-4F-0.06（2）RR SF200-4F-0.12（2）RR サイレンサ Ｓタイプ Ｌタイプ Ｓタイプ Ｌタイプ回転方向
回転方向■ 外形寸法図（極数 2P）
A D D J B J C A J B J C φ E φ E φ F φ K φ F φ K L L P Q X X X X H G I M N N O R-φS H G I M N N O R-φS X-X矢視図 X-X矢視図SF325-8/10B-1.5（2）RR
SF160-4F-0.06（2）RR
SF200-4F-0.12（2）RR
気流方向 気流方向 P誘引ファン
SF 型
誘引ファン
▶
空 調 条 件：夏期 26±2℃ / 冬期 18±2℃ （空調保証高さ：１棟4m / ２棟8m）
▶
制 約 条 件：工作機工場であり建屋上部にホイストクレーンが設置されているため
工程内上部にはダクトスペースがない（ホイストより上部しかない）
▶
注 意 点：室内温度が均一化できるよう誘引SFファンの配置をおこなうこと。 ホイストとの干渉がないこと。
▶
延べ床面積：9,500m
2▶
建 屋 高 さ：１棟 12.5m / ２棟 18m
パッケージ
エアコン
クレーン
FL+1000、+450、+8000にて3日間連続温度測定をおこなった結果、
どのレベルにおいても設計
条件である±2℃以内を満足していた。
（上記測定時、設定温度は22℃）
また各フロアーレベルによる温度分布は、ほぼ同温を示していることより室内は均一に温度拡散がおこ
なわれているものと判断できた。
［評価］
事例
1
大空間、精密金属機械工場における恒温空調システム
ダクトレス空調技術の実施施工例
誘引ファンにより吹出空気を誘引拡散し、大空間における恒温条件（±２℃）の均一化と
省エネ化を図る。
■
改善システム
■
要求仕様
■
設備施工写真
［改善のポイント］
１．ダクトレス方式を採用することによる大幅なイニシャ
ルコストダウン。
２．ファン搬送動力削減によるランニングコストダウン。
３．高所作業削減による施工安全性の確保と短工期工法。
イニシャルコスト
▲1,200千円 / PAC１台
ランニングコスト
▲286千円 / 年 / PAC１台
（電気代¥12.5ｋWH、年間運転時間8,000Hr）
時間 10 12：00：00 18：00：00 00：00：00 06：00：00 12：00：00 18：00：00 00：00：00 06：00：00 12：00：00 18：00：00 00：00：00 06：00：00 12 14 16 18 20 22 24 26 28 30 ℃ ,％}
室内 設定 温度室内温度実測データ（3日間連続測定結果）
■
性能検証結果
FL＋1000、＋4500、＋8000における温度変化測定外気温度
FL＋1000 SP=22.0℃ FL＋4500 FL＋800010月15日∼10月18日
誘引ファン
事例
倉庫には、原材料・部品・薬品など温度管理を必要とされるものが多く保管されています。空調機並びにダクトによる棟内
温度制御を採用したが、床面積と容積も大きく天井高さがあり、棟内上下の温度バラツキが大きいです。荷捌用のクレー
ンが広範囲に移動することから、ダクト配置が出来ない棟内上下と平面の温度を均一にしたい。
（誘引ﾌｧﾝSF200-4F-0.12(2)RR）
＋24℃自動倉庫温度分布測定記録（測定24時間）2006年2月4日∼5日に実測
外
気
温
度（
℃
）
ラ
ッ
ク
倉
庫
内
温
度（
℃
）
改善システムでは、棟内上下の温度差が ±1 ∼ ±1.5℃従来システム±5℃
時間（Hr）
測定地点 a 測定地点 b 測定地点 c 外気換気回数
従来システム 空調機 2回/Hr ＝ 2回/Hr
改善システム 空調機 2回/Hr ＋ 誘引ファン13回/Hr（誘引風量） ＝ 15回/Hr
13回/Hr 増加 → 温度均一化
省エネルギー
従来システム 空調機 7.4kW ⇒ 7.4kW / 2回 ＝ 3.7kW / 回
換気回数1回当り、約7倍の省エネルギーになります。
①外気温度の変化に対し、棟内
温度は±0.5℃の幅に入りました。
②棟内上下の温度差が±1∼±
1.5℃の幅に入りました。従来シ
ステムは±3∼±5℃でした。
事例
2
ラック棟（機械式倉庫棟）の上下温度差の均一化
■
改善システム
■
要求仕様
■
設備施工写真
■
性能検証結果
荷捌用クレーン A SF200-4F-0.12(2)RR 25.5m3/minx 5台空調機並びに誘引ファンによって、換気攪拌回数を増やし、温度均一化と省エネルギーを実現する。
測定地点a A -A 矢視図 図1：ラック棟（12, 000m3）断面図（誘引ファン設置） 空調機 測定地点b 測定地点c 空調機2台▶
誘引ファン
事例
圧空コンプレッサ−210kW×2台がベース運転し負荷変動を残り1台で制御しています。下図のようなシステムで運転し
ていますが室内温度がなかなか下がらずコンプレッサーの消費電力が高いように思う。省エネを提案してほしい。
誘引ファンの導入で、上昇熱気を誘引排出することで省エネ化を図る。
外気
①
①∼③
誘引効果 誘引効果②
誘引効果室内温度
32∼37
℃DB
SF275（2台）× 並列（2）＝ 4台
0.2kW × 4台 ＝0.8kW
85 90 95 100 105 110 1155
10
15
20
25
30
35
40
45
容
量［％］
容積型圧縮機（スクリュー式） 速度型圧縮機（ターボ式）吸込み温度[℃]
※容積型（スクリュー式）210kW×2台のベース運転として、吸気空気が、仮に45℃から
37℃に低下する事で、420kWの1.5%の効率UPから6.3kW/Hr省エネルギーになります。
改善事例のSFファン0.2kW×4台で0.8kWの動力が追加となり、
合計：6.3-0.8＝5.5kW/Hrの省エネルギーとなります。
24時間で5.5kW×24Hr×50%運転として66kW/Hrの省エネルギーとなります。
外気
熱気上昇
①
①
室内温度
40∼45
℃DB
室内容積
1200m
3換気回数
N=5回/ H r
コンプレッサ−
210kW
（既設）
コンプレッサ−
210kW
（既設）
コンプレッサ−
210kW
（既設）
制御用
コンプレッサ−
210kW
（既設）
コンプレッサ−
210kW
（既設）
コンプレッサ−
210kW
（既設）
制御用
30m
室内温度を「40∼45℃」
から「 3 2∼3 7 ℃」に下
げることが出来ました。
これにより容 積 型 の 空
圧コンプレッサーの吸気
温 度 が 低 下 し、本 体 運
転効率が向上しました。
4m
室内容積
1200m
3換気回数
N =15回/ H r
ガラリ寸法を大きくする。
①の吐出風量で、
①の排気風量です。
②∼③は誘引効果です。
①の吐出風量で、
①∼③の排気風量になります。
③
事例
3
空圧コンプレッサー機械室の室内温度を下げ
本体運転効率を向上させる
■
改善システム
■
要求仕様
■
性能検証結果
誘引ファン
事例
MEMO
