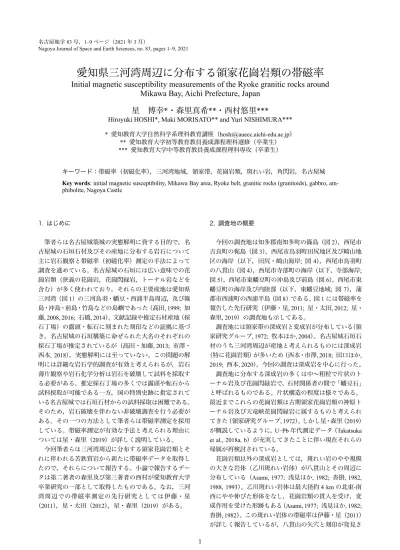

愛知県三河湾周辺に分布する領家花崗岩類の帯磁率

名古屋地学 83 号，1–9 ページ（2021 年 3 月）

Nagoya Journal of Space and Earth Sciences, no. 83, pages 1–9, 2021

愛知県三河湾周辺に分布する領家花崗岩類の帯磁率

Initial magnetic susceptibility measurements of the Ryoke granitic rocks around

Mikawa Bay, Aichi Prefecture, Japan

星 博幸*・森里真希**・西村悠里***

Hiroyuki HOSHI*, Maki MORISATO** and Yuri NISHIMURA***

* 愛知教育大学自然科学系理科教育講座（[email protected]）

** 愛知教育大学初等教育教員養成課程理科選修（卒業生）

*** 愛知教育大学中等教育教員養成課程理科専攻（卒業生）

キーワード：帯磁率（初磁化率），三河湾地域，領家帯，花崗岩類，斑れい岩，角閃岩，名古屋城 Key words: initial magnetic susceptibility, Mikawa Bay area, Ryoke belt, granitic rocks (granitoids), gabbro, am-phibolite, Nagoya Castle

1. はじめに 筆者らは名古屋城築城の実態解明に資する目的で，名 古屋城の石垣石材及びその産地に分布する岩石について 主に岩石観察と帯磁率（初磁化率）測定の手法によって 調査を進めている。名古屋城の石垣には広い意味での花 崗岩類（狭義の花崗岩，花崗閃緑岩，トーナル岩などを 含む）が多く使われており，それらの主要産地は愛知県 三河湾（図 1）の三河鳥羽・幡豆・西浦半島周辺，及び篠 島・沖島・前島・竹島などの島嶼であった（髙田, 1999; 加 藤, 2008, 2016; 石橋, 2014）。文献記録や推定石材産地（採 石丁場）の露頭・転石に刻まれた刻印などの証拠に基づ き，名古屋城の石垣構築に命ぜられた大名のそれぞれの 採石丁場が推定されているが（髙田・加藤, 2013; 市澤・ 西本, 2018），実態解明には至っていない。この問題の解 明には詳細な岩石学的調査が有効と考えられるが，岩石 薄片観察や岩石化学分析は岩石を破壊して試料を採取す る必要がある。推定採石丁場の多くでは露頭や転石から 試料採取が可能である一方，国の特別史跡に指定されて いる名古屋城では石垣石材からの試料採取は困難である。 そのため，岩石破壊を伴わない非破壊調査を行う必要が ある。その一つの方法として筆者らは帯磁率測定を採用 している。帯磁率測定が有効な手法と考えられる理由に ついては星・森里（2019）が詳しく説明している。 今回筆者らは三河湾周辺に分布する領家花崗岩類とそ れに伴われる苦鉄質岩から新たに帯磁率データを取得し たので，それらについて報告する。小論で報告するデー タは第二著者の森里及び第三著者の西村が愛知教育大学 卒業研究の一部として取得したものである。なお，三河 湾周辺での帯磁率測定の先行研究としては伊藤・星 （2011），星・太田（2012），星・森里（2019）がある。 2. 調査地の概要 今回の調査地は知多郡南知多町の篠島（図 2），西尾市 吉良町の梶島（図 3），西尾市鳥羽町田尻地区及び崎山地 区の海岸（以下，田尻・崎山海岸; 図 4），西尾市鳥羽町 の八貫山（図 4），西尾市寺部町の海岸（以下，寺部海岸; 図 5），西尾市東幡豆町の沖島及び前島（図 6），西尾市東 幡豆町の海岸及び内陸部（以下，東幡豆地域; 図 7），蒲 郡市西浦町の西浦半島（図 8）である。図 1 には帯磁率を 報告した先行研究（伊藤・星, 2011; 星・太田, 2012; 星・ 森里, 2019）の調査地も示してある。 調査地には領家帯の深成岩と変成岩が分布している（領 家研究グループ, 1972; 牧本ほか, 2004）。名古屋城石垣石 材のうち三河湾周辺が産地と考えられるものには深成岩 （特に花崗岩類）が多いため（西本・市澤, 2018; 田口ほか, 2019; 西本, 2020），今回の調査は深成岩を中心に行った。 調査地に分布する深成岩の多くは中∼粗粒で片状のト ーナル岩及び花崗閃緑岩で，石材関係者の間で「幡豆石」 と呼ばれるものである。片状構造の程度は様々である。 最近までこれらの花崗岩類は古期領家花崗岩類の神原ト ーナル岩及び天竜峡花崗閃緑岩に属するものと考えられ てきた（領家研究グループ, 1972）。しかし星・森里（2019） が概説しているように，U‒Pb 年代測定データ（Takatsuka et al., 2018a, b）が充実してきたことに伴い現在それらの 帰属が再検討されている。 花崗岩類以外の深成岩としては，斑れい岩のやや規模 の大きな岩体（乙川斑れい岩体）が八貫山とその周辺に 分布している（Asami, 1977; 浅見ほか, 1982; 沓掛, 1982, 1988, 1993）。乙川斑れい岩体は最大径約 4 km の北東-南 西にやや伸びた形体をなし，花崗岩類の貫入を受け，変 成作用を受けた形跡もある（Asami, 1977; 浅見ほか, 1982; 沓掛, 1982）。この斑れい岩体の帯磁率は伊藤・星（2011） が詳しく報告しているが，八貫山の矢穴と刻印が発見さ

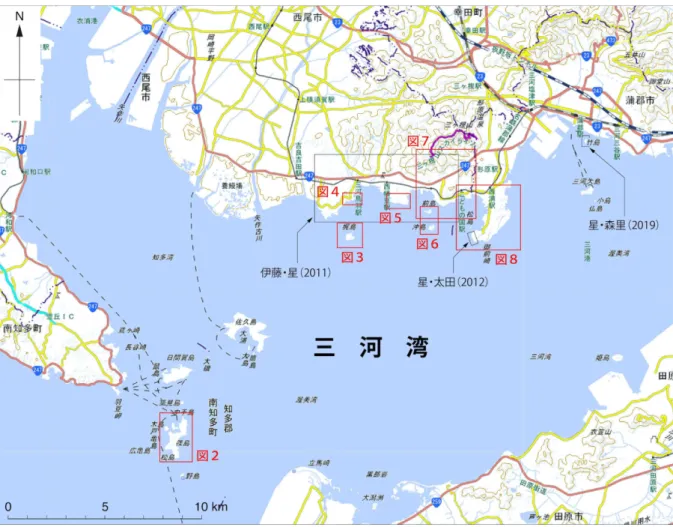

図 1 調査地（図 2∼8）の位置図。岩石帯磁率に関する先行研究（伊藤・星, 2011; 星・太田, 2012; 星・森里, 2019）の調 査地も示す。ベースマップには国土地理院の電子国土基本図（URL1）を利用（図 2∼8 も同じ）。

図 3 梶島の帯磁率測定地点（×印）と測定番号。

れた地点（加藤, 2008）からは帯磁率データが報告されて いないため，今回新たにその地点の岩石の帯磁率を測定 した（表 1 の#37, #38; 本文中では#を付した数字で測定 番号を示す）。 花崗岩類分布域には苦鉄質火山岩が変成して生じたと 推定される角閃岩の小規模岩体も見られ，本研究ではそ れらのいくつかも測定対象とした（#91, #97, #140）。その 代表的なものは西浦半島先端付近にシンプルトニック岩 脈として産する角閃岩である（西浦団研グループ, 1974; 図 5 寺部海岸の帯磁率測定地点（×印）と測定番号。 図 7 東幡豆地域の帯磁率測定地点（×印）と測定番号。 図 6 沖島及び前島の帯磁率測定地点（×印）と測定番号。

鈴木・三宅, 2006）。この岩脈状岩体の帯磁率は星・太田 （2012）が報告しているが，今回再び測定した（#140）。 3. 方 法 各調査地において，矢穴や刻印の調査文献（髙田, 1999; 松下, 2006; 加藤, 2008, 2016; 石橋, 2014）を参考にしなが ら踏査・帯磁率測定を行った。帯磁率の測定方法は基本 的に伊藤・星（2011），星・太田（2012）及び星・森里（2019） と同じである。測定には携帯型帯磁率計（Explorarium 製 Kappameter KT-9）を使用した。KT-9 の特性については星・ 亀井（2003）が報告している。測定ではできるだけ平滑な 面を選び，測定誤差が小さくなるように努めた。露頭面 の凸凹の影響を最小限にするために測定はピンモード（pin mode）で行った。1 地点の地理的範囲（面積）は 1∼25 m2 程度とした。地点内で少しずつ場所を変えて 50∼60 回測 定することを原則とした（＝1 つの測定番号）。ただし小 面積のいくつかの地点では 10∼20 回の測定に限られた。 同一地点内で異なる岩相が見られる場合は岩相毎に分け て測定・集計し，別個の測定番号とした。緯度・経度の測 定にはスマートフォンの位置情報機能を使用した。緯度・ 経度測定には最大 25 m 程度の誤差があると推測される。 測定値（測定回数）は総数 6611 個である。 4. 結果と解釈 全測定値のヒストグラムを図 9 に示す。この図で帯磁 率は常用対数で示されている（例えば，測定値が 0.1 × 10−3 SIのときは−1，1 × 10−3 _{SIのときは 0，10 × 10}−3 _SIのと きは 1）。大局的に見ると，10−0.3 _{(~0.5) × 10}−3 _{SI前後にピ} ークを持つ対数正規分布に近い分布になっている。全測 定値のうち 3 × 10−3 _{SIより小さい値は約 89％，1 × 10}−3 _SI より小さい値は約 74％であった。岩石に含まれる Fe-Ti 酸 化物の種類に基づく花崗岩類の分類では，3 × 10−3 _SI（例 えば，Ishihara, 1990）または 1 × 10−3 _{SI（石渡ほか, 2011）} を境に帯磁率が高いものを磁鉄鉱系花崗岩類，低いもの をチタン鉄鉱系花崗岩類と便宜的に分類することがある。 これらの基準に従えば，今回測定した岩石の大半はチタ ン鉄鉱系花崗岩類に属することになる。領家帯の花崗岩 類はチタン鉄鉱系とされており（金谷・石原, 1973; Ishihara, 1979），今回の結果はその従来の見解と概ね整合する。 しかし，図 9 のヒストグラムは明らかに左右非対称で ある。また，101 _{× 10}−3_∼102 _{× 10}−3 _{SI付近に小さな盛り上} がりもあるように見える。さらに，最小値（#67 で得られ た 0.01 × 10−3 _{SI）と最大値（#102 で得られた 183 × 10}−3 SI）との間には 4 桁にも及ぶ差がある。これらの最小値・ 最大値はいずれも花崗岩類から得られた。同様の結果は 先行研究（伊藤・星, 2011; 星・太田, 2012; 星・森里, 2019） 図 8 西浦半島の帯磁率測定地点（×印）と測定番号。

でも認められている。星・太田（2012）と星・森里（2019） が示唆したように，一部の花崗岩類が示す異様に高い帯 磁率は変質作用による二次的な強磁性鉱物の生成が原因 である可能性が高い。ただし多くの場合，高い帯磁率を 示した花崗岩類の岩相は比較的低い帯磁率を示した花崗 岩類の岩相とほとんど変わらない。そのため，肉眼観察 では認識できない変質の影響が考えられる。 各測定番号内での測定値分布は，図 10 に示した典型例 に見られるように大きく 3 つのタイプ（I, II, III）に分類 可能である。タイプ I は明瞭な単峰的（unimodal）分布を 示し，分散が比較的小さい。全測定番号（n = 140）のう ち 111（約 79％）をタイプ I と判断した（表 1）。タイプ IIは明瞭な双峰的（bimodal）分布を示し，それぞれのモ ードの分散が比較的小さい。タイプ III は明瞭な単峰分布 あるいは双峰分布とは言えない幅広い分布を示し，全体 として分散が大きい。タイプ II と III を合わせた測定番号 数は 29（約 21％）であった。こうした 3 タイプは伊藤・ 星（2011）が報告したデータにも認められる。ここで注目 すべきは，同じ地域内の同一岩石種で比較すると，タイ プ II と III のデータの中で低い測定値がタイプ I の測定値 と類似していることである。例えば，図 10 に示した 3 つ の例はいずれも西浦半島の花崗岩類のものだが，タイプ II（#128）の低い方のモードとタイプ III（#127）の比較的 低い値はタイプ I（#134）の値に近い。この事実は，上述 のように高い帯磁率の原因を変質作用による二次的な強 磁性鉱物の生成と考えると説明できる。つまり，タイプ IIと III の岩石も変質を受ける前の（本来の）帯磁率はタ イプ I の岩石と同様であった可能性が高い。したがって， タイプ II と III の岩石については測定値の平均と分散（あ るいは標準偏差）にあまり意味がないと考えられる。 以下では，調査地ごとに帯磁率データの特徴について 概観する。 篠島の花崗岩類（#1∼#29） 各測定番号の幾何平均は 0.4 × 10−3_{∼0.6 × 10}−3 _{SIが多い。#5, #6, #9 では 1 × 10}−3 _SIよ りも高い幾何平均が得られたが，各測定番号の最小値は 他の測定番号の帯磁率と同程度である。最も高い幾何平 均を示した#9 の帯磁率分布はタイプ III に属する。 梶島の花崗岩類（#30∼#36） 測定番号数が少ないが， 幾何平均は 0.3 × 10−3_{∼0.6 × 10}−3 _{SI程度で上述の篠島と} ほぼ同じである。#35 では 1 × 10−3 _{SIよりも高い幾何平均} が得られたが，最小値は他の測定番号の帯磁率とそれほ ど変わらない。 八貫山の斑れい岩（#37, #38） 2 つの測定番号はいずれ 図 9 帯磁率の全測定値のヒストグラム。横軸は帯磁率の常 用対数。

図 10 測定番号の帯磁率分布の 3 タイプ（I, II, III）。横軸は 帯磁率の常用対数。

も高い幾何平均を示したが，いずれも帯磁率分布はタイ プ III である。八貫山を含む乙川斑れい岩体からは伊藤・ 星（2011）が多くの帯磁率データを報告している。それに よると，帯磁率は岩体内で大きな変化を示す。各測定地 点でも本研究のタイプ I, II, III のすべてがあることから， 帯磁率は露頭規模から岩体規模までの様々なスケールで 変化に富むことがわかる。 田尻・崎山海岸の花崗岩類と斑れい岩（#39∼#52） 花 崗岩類は露頭内でも地域内でも帯磁率に大きな変化が見 られた。各測定番号の最小値にも大きな違いがある。こ うした帯磁率の違いは，隣接する乙川斑れい岩体との間 で何らかの岩石鉱物学的な相互反応が起こったためかも しれない。#43 の斑れい岩の帯磁率分布はタイプ II であ り，幾何平均も最大値も八貫山の#37, #38 のデータに比べ て低い。 寺部海岸の花崗岩類（#53） 1 測定番号のみだが，帯磁 率分布はタイプ I で，幾何平均は上述の篠島や梶島のデ ータと類似している。 沖島の花崗岩類（#54∼#71） 全測定番号の幾何平均は 1 × 10−3 _{SIよりも低いが，比較的大きなばらつきを示す。} 全体的に見ると篠島や梶島の花崗岩類より帯磁率が低い ようである。幾何平均 0.1 × 10−3 _{SI前後の特に低い帯磁率} を示す測定番号の岩石は，無色鉱物含有量が比較的多い 優白色質のものである。 前島の花崗岩類（#72∼#86） 幾何平均は最小 0.22 × 10−3 SI（#86），最大 5.63 × 10−3 _{SI（#78）でばらつきが大きい。} 各測定番号の最小値にも大きなばらつきがある。 東幡豆地域の花崗岩類と角閃岩（#87∼#101） 花崗岩類 はすべての測定番号でタイプ I の帯磁率分布だが，幾何 平均は最小 0.34 × 10−3 _{SI（#99），最大 3.00 × 10}−3 _SI（#90） でばらつきがやや大きい。各測定番号の最小値にも大き なばらつきがある。角閃岩は 2 つの測定番号（#91, #97） とも幾何平均が 1 × 10−3 _{SI前後である。} 西浦半島の花崗岩類と角閃岩（#102∼#140） 花崗岩類 の幾何平均は測定番号間で大きなばらつきが見られるが， 最小値に注目すると#133 を除き 0.3 × 10−3_{∼0.6 × 10}−3 _SI 程度が多い。#102 と#133 の帯磁率は異様に高い。角閃岩 の#140 は周囲の花崗岩類と同程度の帯磁率を示した。こ の角閃岩を含む西浦半島先端部の岩石については星・太 田（2012）が帯磁率と岩石磁気学的性質について詳しく 調査している。 5. 謝 辞 株式会社 C-ファクトリーの佐藤好司氏と田口一男氏に はいくつかの調査地に同行していただき，矢穴や刻印に ついてご教示いただいた。佐藤氏には地形図と関連文献 も提供していただいた。東幡豆漁協，西三河漁協及び篠 島漁協の方々には前島，沖島，梶島，篠島での調査に協 力していただいた。本研究の一部には JSPS 科研費 （17K05680）を使用した。 6. 文献・URL

Asami, M., 1977, Two modes of occurrence of staurolite from the Ryoke metamorphic rocks in the Hazu area, central Ja-pan. Journal of the Japanese Association of Mineralogists,

Petrologists and Economic Geologists, 72, 205–220.

浅見正雄・星野光雄・宮川邦彦・諏訪兼位, 1982, 幡豆-本 宮山地域の領家変成帯における十字石片岩の形成条 件. 地質学雑誌, 88, 437–450. 星 博幸・亀井春美, 2003, 陸上に露出する無層理堆積物 の初磁化率（帯磁率）による対比：静岡県，更新統佐 浜泥部層の例. 地質学雑誌, 109, 697–709. 星 博幸・森里真希, 2019, 愛知県蒲郡市竹島に分布する 領家花崗岩類の帯磁率. 名古屋地学, 81, 15–20. 星 博幸・太田貴子, 2012, 領家変成帯に産する高い初磁 化率を示すアプライト岩脈. 豊橋市自然史博物館研究 報告, 22, 1–12. 市澤泰峰・西本昌司, 2018, 名古屋城における石垣石材の 岩石種構成についての予察. 名古屋市科学館紀要, 44, 13–18. 石橋伊鶴, 2014, 名古屋城と篠島の石垣採石地. 伊勢湾考 古, 23, 177–204.

Ishihara, S., 1979, Lateral variation of magnetic susceptibility of the Japanese granitoids. Journal of the Geological

Soci-ety of Japan, 85, 509–523.

Ishihara, S., 1990, The Inner Zone batholith vs. the Outer Zone batholith of Japan: Evaluation from their magnetic suscep-tibilities. University Museum, The University of Tokyo,

Na-ture and CulNa-ture, 2, 21–34.

石渡 明・佐藤勇輝・久保田将・濱木健成, 2011, 磁鉄鉱 系・チタン鉄鉱系花崗岩の帯磁率の境界値：鬼首カル デラ周辺の例. 日本地質学会 News, 14, 44–45. 伊藤秀敏・星 博幸, 2011, 愛知県三河湾北岸に分布する 領家変成帯構成岩類の初期磁化率. 名古屋地学, 73, 1–8. 金谷 弘・石原舜三, 1973, 日本の花崗岩質岩石にみられ る帯磁率の広域的変化. 岩石鉱物鉱床学会誌, 68, 211– 224. 加藤安信, 2008, 八貫山・前島・沖島他の矢穴石. 幡豆町 史編さん委員会編, 幡豆町史 資料編 1 原始・古代・ 中世. 愛知県幡豆郡幡豆町, 399–416. 加藤安信, 2016, 名古屋城の築城と幡豆地域. 西尾市史編 さん委員会編, 幡豆町史 本文編 2 近世, 愛知県西尾 市, 24–33. 沓掛俊夫, 1982, 三河地方領家帯の乙川はんれい岩体 そ の 1：産状と岩石記載. 愛知大学綜合郷土研究所紀要,

27, 111–117. 沓掛俊夫, 1988, 三河地方領家帯の乙川はんれい岩体（そ の 2：岩石化学）への補遺. 愛知大学綜合郷土研究所 紀要, 33, 161–164. 沓掛俊夫, 1993, 三河地方領家帯の乙川はんれい岩体 そ の 3：主要造岩鉱物の化学組成. 愛知大学綜合郷土研 究所紀要, 38, 49–58. 牧本 博・山田直利・水野清秀・高田 亮・駒沢正夫・須 藤定久, 2004, 20 万分の 1 地質図幅「豊橋及び伊良湖 岬」．産業技術総合研究所地質調査総合センター. 松下悦男, 2006, 名古屋城の築城と石の切り出し. 蒲郡市 史編さん事業実行委員会（編），蒲郡市史 本文編 2 近 世編. 蒲郡市, p. 48–49. 西本昌司, 2020, 名古屋城石垣に使われている石材の岩石 種. 地質学雑誌, 126, 343–353. 西本昌司・市澤泰峰, 2018, 名古屋城石垣に使われている 石材の岩石種と産地. 名古屋市科学館紀要, 44, 8–12. 西浦団研グループ, 1974, 愛知県西浦半島の領家変成岩 類，とくに変成岩脈について. 地球科学, 28, 71–85. 領家研究グループ, 1972, 中部地方領家帯の花崗岩類の相 互関係. 地球科学, 26, 205–216. 鈴木和博・三宅 明, 2006, 領家変成帯. 日本地質学会 （編），日本地方地質誌 4 中部地方, 朝倉書店, p.230– 231. 田口一男・佐藤好司・中野光孝, 2019, 石材から見た名古 屋城石垣. 椙山女学園大学教育学部紀要, 12, 217–231. 髙田祐吉, 1999, 続・名古屋城叢書 2 名古屋城石垣の刻紋. 名古屋城振興協会, 213p. 髙田祐吉・加藤安信, 2013, 名古屋城の丁場割と石垣の刻 印. 新修名古屋市史資料編編集委員会編, 新修名古屋 市史 資料編 考古 2, 名古屋市, 888–907.

Takatsuka, K., Kawakami, T., Skrzypek, E., Sakata, S., Obayashi, H. and Hirata, T., 2018a, Age gap between the intrusion of gneissose granitoids and regional high-temper-ature metamorphism in the Ryoke belt (Mikawa area), cen-tral Japan. Island Arc, 27, 1–15.

Takatsuka, K., Kawakami, T., Skrzypek, E., Sakata, S., Obayashi, H. and Hirata, T., 2018b, Spatiotemporal evolu-tion of magmatic pulses and regional metamorphism during a Cretaceous flare-up event: Constraints from the Ryoke belt (Mikawa area, central Japan). Lithos, 308-309, 428– 445.

URL1: https://maps.gsi.go.jp/ （電子国土基本図；2021 年
