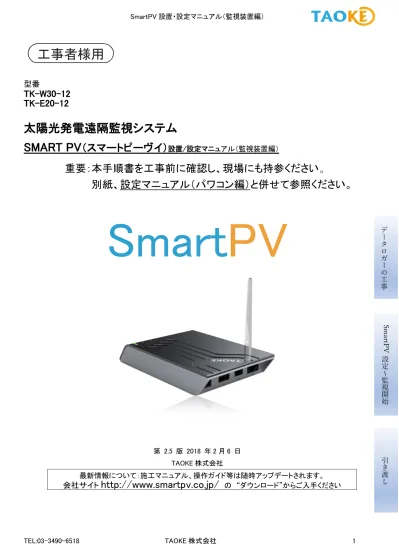

SmartPV 設置・設定マニュアル（監視装置編） TEL:03-3490-6518 TAOKE 株式会社 1
工事者様用
型番
TK-W30-12
TK-E20-12
太陽光発電遠隔監視システム
SMART PV
（スマートピーヴイ）
設置/設定マニュアル（監視装置編）重要：本手順書を工事前に確認し、現場にも持参ください。
別紙、設定マニュアル（パワコン編）と併せて参照ください。
Smart
PV
第 2.5 版 2018 年 2 月 6 日 TAOKE 株式会社 最新情報について：施工マニュアル、操作ガイド等は随時アップデートされます。会社サイト
http://www.smartpv.co.jp/
の “ダウンロード”からご入手ください デ ー タ ロ ガ ー の 工 事 Smar tP V 設 定 ～ 監 視 開 始 引 き 渡 しSmartPV 設置・設定マニュアル（監視装置編） 2 TAOKE 株式会社 TEL:03-3490-6518
■SmartPV の仕組み
数珠つなぎしたパワコン 1 台 1 台から、データロガー経由で発電量およびエラー情報を取得します。 データロガーからインターネット回線を経由して、サーバにデータが送られます。 スマートフォンやパソコンから、サーバにログインすることにより随時、発電状況のチェック、また障害発生時には、設定 されたメールアドレスでアラートメールを受け取ることができます。□重要：PCS の台数と SmartPV 台数について
100ｋW の未満 PCS PCS：SmartPV＝12:1 100ｋW から 500ｋW 未満までの PCS PCS：SmartPV＝2:1 500ｋW 以上の PCS PCS：SmartPV＝１:1 ※CT タイプの監視装置は分電盤に CT を取り付けるだけですが、SmartPV は下記の工事が必要です。□監視スタートまでの必要作業
（元請、施工会社で情報共有ください）□重要：データロガーのシリアル番号について（データロガーの箱は廃棄しないこと）
情報登録作業のために、現地に取り付けるデータロガーのシリアル番号情報（15 桁）が必要です。シリアル番号は下 記の３箇所に記載しています。（番号は３箇所とも同じです） データロガー本体裏面、側面 パッケージ側面■重要：現場作業の負担を減らすため、事前に「発電所登録」作業することをお勧めします。
後の工程で紹介している、“発電所情報の登録”をデータロガーの取付け前に済ましておくと、現場ではロガーを取付 け、パワコン配線＋設定、485/422 ランプの動作確認（点灯チェック）のみの作業で済みます。（ロガーの電源を入れた 状態で登録作業を実施ください） パワコン毎のデータをデータロガーで集め、インターネット経由で SmartPV サーバに集約します。 発電所での工事・設定 □監視装置（データロガー）の取付け・電気工事 □全パワコン間及び、データロガー間の通信ケーブル配線 □パワコンアドレス（ID・番号）設定／終端設定 □データロガーの設定（ネット経由作業／事前作業可） インターネット作業 □管理 ID 作成 □発電所情報登録 □一般ユーザ ID 作成と発電所情報紐付け（パソコン作業） ロガー パワコン 2 パワコン 11 パワコン 12SmartPV 設置・設定マニュアル（監視装置編） TEL:03-3490-6518 TAOKE 株式会社 3
□データロガーの取付から、発電所の引き渡しまでの作業
■データロガーの工事 ■SmartPV の設定～監視開始 ■引き渡し■データロガーの工事
■現地調査/確認事項
データロガー取付位置（電源との距離、接続するパワーコンディショナとの距離、設置方法の検討） 用意すべき通信ケーブルの長さ合計（全パワーコンディショナ間の距離等を確認） パワーコンディショナの型番、個々のシリアル番号の確認 ※パワコンのタイプによって、通信ケーブルのタイプがかわります。 ※データロガーのパッケージを確認し、現地の取付、配線に必要な部材を準備します。 通信：電波について ※エンクロージャー内等、データロガーを金属で覆われた環境に設置する場合は外部アンテナが必要になる可能性 があります。 ※山間部など、幹線道路から離れている場所や無人エリアで携帯電話が通じにくい場所においては通信できない可 能性があります。□工事に必要な部材（例）
現地調査にて確認した必要部材を用意します。 電源ケーブル(例 VCTF0.75 等)（電源-防水ボックスのブレーカ間の長さ分／ロガー仕様：アダプタ AC100V～ 240V 規格 消費電力 8W） 通信ケーブル（パワコンマニュアルを参照） ※付録の各 PCS 推奨通信ケーブル一覧を参照 フレキ管（ケーブル類保護用）＋フレキ管ソケット 20ｍm ステンレスバンド（防水ボックス取付用） その他 圧着端子 （電源関連）、エアコンパテ(配管用) 等 道具類等 本マニュアル パワーコンディショナ付属の設置設定マニュアル 精密ドライバー＜マイナス＞（先端２mm/データロガー変換コネクタの結線用） スマートフォンまたはパソコン（インターネット経由でロガーを設定します） テスタ（通信ケーブルが断線かどうか確認のため） その他 電気工事、埋設工事に必要な道具 その他条件 データロガーを設定、可動するために 100～240V 交流電源が必要です。<電源の安定を確認し通電すること> パワーコンディショナの設定が必要となるため、系統から通電または発電状態にする必要があります。 取付け工事は、第二種電気工事士以上の資格者が実施してください。 ※ データロガーへ電気供給をするための電灯契約及び電気配線工事はお客様責任で実施ください。 ･現地調査 ･設置・配線 ･パワコン設定 ･管理 ID 作成 ･ロガーとパワコンの紐付け ･発電所情報登録 ・一般ユーザ ID 作成 ・発電所情報紐付け ・売電金額設定 ・アラートメール設定SmartPV 設置・設定マニュアル（監視装置編） 4 TAOKE 株式会社 TEL:03-3490-6518
■設置工事
SmartPV データロガー パッケージ内容 ① プラボックス（防水ケース） サイズ 400×300×180 質量 2.6kg（カタログ値） ブレーカ－,コンセント,ロガー取付用ネジ 配置済み 取付には別途、ステンレスバンド（20mm 幅×2 本）、フレキ管ソケット等をご用意ください。 ② データロガー 組み立て・設置イメージ 変換コネクタは 485/422 ポートに接続 アンテナは緩みがないことを確認 ソーラーパネルの下や屋根の軒下等、直射日光、 雨が直接あたる場所を避けて設置 ロ ガ ー を ね じ に引っ掛ける 箱 （QR コードは ス マ ホ で の ロ ガ ー 設 定 で 使 用 ） ↓ データロガー本体 （アンテナ付き） ←変換コネクタ LAN ケーブル データロガー取説 AC アダプタSmartPV 設置・設定マニュアル（監視装置編） TEL:03-3490-6518 TAOKE 株式会社 5
■データロガーの結線
・パワコンとのロガーの結線には変換コネクタを使用します。（※一部の機種には使用しません） 精密ドライバ（先端 2～2.4mm／マイナス）を使用 締め上げ過ぎると破損しますのでご注意ください□データロガーの動作確認
データロガーに AC アダプタを接続し通電すると自動起動します。下記の状態であることを確認します。 正面 正常時のランプの説明 POWER －点灯 （起動状態） 485/422 －赤点灯：ネットワーク接続中（設定済みの場合） －高速赤点滅：データを取得中 EHERNET －消灯（３G タイプの場合使用しません） 2G/3G －赤点灯：回線接続中（通信 OK 状態） 側面 I/O ポート RESET － 設定初期化用 2G/3G － 赤点滅（SIM カード認識状態） LAN － 空き（485 通信の場合）※1 485/422 － 付属の LAN ケーブルを接続 -©+ － 付属のアダプタを接続 ※ランプの各ステータスの詳細はパッケージ内の「データロガー取扱説明書」を参照 ※1 SMA,TMEIC 等の場合は LAN ポートを使用します。 確認 通電後、上記のランプ点灯状態にならない場合、電源及びパワコン接続を再確認ください。 ここまでの工程で、発電所情報登録までを完了していない場合、485/422 は点灯しません。 データロガーの電源を入れた状態で、「発電所情報の登録」までを実施ください。 ☆推奨の段取り：SmartPV 設定を事前に済ませて現場に持参 ① SmartPV に通電し 1 台目のパワコンとつなぎパワコンのアドレス等設定 ②15 分後スマホまたはパソコンでデータが 上がってきているのを確認 ③2 台目、3 台目と順に接続、設定していくと間違いに早く気づきます。SmartPV 設置・設定マニュアル（監視装置編） 6 TAOKE 株式会社 TEL:03-3490-6518
■SmartPV の設定～監視開始（データロガーの設定）
□重要：SmartPV のサービス利用には各情報登録／設定作業が必要です。
太陽光発電所で使用されるパワコンやパネル容量は、個々に異なっているため、その環境にあわせ遠隔監視装置の 設定が必要です。その設定や以後 O&M サービスを展開する管理用 ID、発電所オーナーが利用するための ID の作成 と設定について下記に説明します。 ・手順概要 デ ー タ ロ ガ ー に 電 源 を 入 れ る と イ ン タ ー ネ ッ ト に 自 動 接 続 し ま す の で 、 作 業 者 側 も 手 持 ち の パ ソ コ ン に て http://www.smartpv.jp/にアクセス、またはスマートフォンで http://m.smart-pv.net もしくは QR コードからアクセスして インターネット経由でロガーを設定します。 ・設定内容と目的 管理者 ID EPC/施工会社が販売/施工した発電所を管理する ID 発電所情報の登録 発電所の名称、所在地、パネル容量等（運用管理用） データロガーの設定 パワコン型番等（発電、故障データ取得用） 一般ユーザ ID 発電所オーナの閲覧用 ID■登録に必要な情報
※事前に情報を書き留めておくと設定作業がスムーズになります。 □管理者 ID 登録 下記はスマホ版の設定項目です。PC 版の場合入力項目が増えます。 ユーザーID： 管理用の ID 発電所オーナ用 ID とは別（変更不可） メールアドレス： 登録する端末で受け取られるメールアドレス お名前： 会社名または代表者名等（変更可） パスワード： 任意の英数字（6 文字以上） 地 域：都道府県市·区·郡 会社所在地 □発電所情報登録（データロガーと発電所を紐付け ） 発電所名 一度設定すると変更できません パネル容量 データロガー（の追加） （パッケージ横またはロガーに記載の 15 桁の英数字） □デバイスの追加（パワコンとデータロガーとの通信設定） ※パワコンの台数分、登録を繰り返します。 種類 パワコンを選択 メーカー プルダウンメニューから選択 型番 プルダウンメニューから選択 アドレス（0～30） パワコンに割り当て済の番号（重複しないこと） シリアルナンバー 製品番号（管理用） ／変更可能 定格出力 例 5.5kW や 9.9ｋW 等 管理 ID 発電所情報 一般ユーザ ID ５紐付け ２登録（パワコン情報の書き込み） ４作成 １作成 データロガー ３紐付け EPC/施工会社用 発電所オーナー用SmartPV 設置・設定マニュアル（監視装置編） TEL:03-3490-6518 TAOKE 株式会社 7 □管理 ID の作成／スマートフォン版 ※もし過去に管理 ID を登録済みでしたらログインし「発電所情報の登録」から進めてください。
http://m.smart-pv.net
へアクセス 2.「新規ユーザ設定」をクリック （“登録”の右下） 3, ユ ー ザ ID ～ 地 域 ま で 入 力 し (TAOKE JAPANID を登録)を押下 データロガーの箱に 記載の QR コードから アクセス可能です ※ユーザ ID は設定後は変更不可。参考例：会社のアルファベット表記や共有のメールアドレスなど ※メールアドレスは、このスマートフォンで受信できるアドレスを登録ください。（後で変更可能） ※地域は会社の所在地を入力します。 重要：１個の ID で複数の発電所・ロガーを設定／管理することができます。一度 ID を作成すれば次からはこの工程は 不要です。 4. 入力に不備がなければ、下記が表示 されます。登録したメールアドレスに確 認メールが届くので開きます。 5. 本文に記載されている URL をクリ ックすると監視装置の設定等が可能 になります。 6.再度 http://m.smart-pv.net から ユーザ名、パスワードを入力し「登 録」を押下しログインします。 作成したアカウントは、PC 版 http://www.smartpv.jp/ ログイン画面、スマホアプリからでも利用可能です。 「発電所の追加（登録）」へ続くSmartPV 設置・設定マニュアル（監視装置編） 8 TAOKE 株式会社 TEL:03-3490-6518
□発電所情報の登録／スマートフォン版
※この作業はデータロガーに電源を入れた状態で実施 この手順は、発電所情報と登録及びデータロガーの設定と紐付け作業になります。 1「発電所登録」を押下＞各欄を入力＞ 登録を押下 2 次に、「デバイスの追加」を押下 3 各情報を入力し、ボタンを押下 パワコンの「メーカー名」「型番」は正しいモデル名を入力ください。（誤りがあると正しくデータ取得できません） 「アドレス」はパワコン本体側で設定したアドレス（１～12 の番号）を入力します※オムロンは 0～,SMA は 3～ 「シリアルナンバー」は個別の製造番号/シリアル等を入力します。 「定額出力」はパワコンの出力値を入力します。（5.5kW、9.9kW 等） ※SMA、TMEIC、ABB、田淵単相の設定時、*追加情報の入力が必要です。設置・設定版マニュアル(パワコン編)を確認ください。 4 ロガーに接続するパワコン台数分を 「デバイスの追加」を繰り返す 5.十五分後、【状態】が、“待機中”か ら“正常”にかわります。 6 発電所リスト＞「状態」を確認 台数分の登録が完了したら、「全ての 登録が完了したら、同期を行います」を 押下、次の画面で「確定」を押下 「状態」がグリーンなら、パワコン全台 とデ ー タロ ガ ー 間 の 通 信は 正 常 で す。＜設定完了＞ スマホアプリでの確認 （入手方法は最終ページ参照） 作成した菅理 ID でログインし、発電所リスト＞発電所名をクリック＞『パワコン』 を開きます。 すべてのパワコンがグリーン表示になっていることを確認します。 例：パワコン 9 台設置の画面 データ取得できているとグリ ーン表示になります。SmartPV 設置・設定マニュアル（監視装置編） TEL:03-3490-6518 TAOKE 株式会社 9
□管理 ID の作成／パソコン版
※インターネットと接続可能かつ、メール受信可能なパソコンで操作ください。 ブラウザで下記 URL を開く PV モニタリングサイトhttp://www.smartpv.jp/
右上の「今すぐ登録」を押下 次に開く画面では、 「管理ユーザの登録」 を押下 ユーザ登録画面にて ユーザ ID 地域の選択 企業情報 を入力、 画面下の、☑（利用規約に同意）をチ ェックし、【TAOKE JAPAN ID を登録】 を押下。「登録完了」画面が開きま す。入力したメールアドレスにメール が届きます。 メールを開き、表記の URL をクリック するとブラウザで登録完了画面が開 きます。 （ログイン状態になっています） 以上で管理 ID の登録は完了です。 「発電所の追加（登録）」へ続くSmartPV 設置・設定マニュアル（監視装置編） 10 TAOKE 株式会社 TEL:03-3490-6518
□発電所情報の登録／パソコン版
※この作業はデータロガーに電源を入れた状態で実施 PC モニタリングサイトhttp://www.smartpv.jp/
に管理者 ID でログインします。 ホーム画面の上部 ＋ をクリック 1.[発電所情報]の登録画面 を入力 ※発電所名以外は後に変更可能です。 ※「住所」欄の記入後、横の◎マークをクリック し、発電所の位置を正確にポイントします。 続いて 2.[ロガー]をクリックし、データロガーのシリアル 番号を入力 最後に [情報の保存]を押下 [デバイスの変更と管理] が開きます。 （ここからはデータロガーに接続するパワコンの 情報を登録します） [デバイスの追加]を押下 [デバイスの追加] に推移 種類は”パワコン”を選択、 ※型番は確認のうえ正しい型番を選びます。 （前方の英数字合致し末字がｘとなっている場 合は適合しているので、それを選びます）※アド レス（0-254）はパワコン毎に割り当てたアドレス を入力 ※“シリアルナンバー”はパワーコンディショナ のシリアルを入力（後に変更可能） 最後に 確認 を押下SmartPV 設置・設定マニュアル（監視装置編） TEL:03-3490-6518 TAOKE 株式会社 11 ※SMA、TMEIC、ABB、田淵単相の設定時、*追加情報の入力が必要です。設置・設定版マニュアル(パワコン編)を確認ください。 1.[デバイスの変更と管理] に戻るので、 接続するパワコンの台数分を「デバイスの追 加」を押して登録を繰り返します。 2.登録が完了したら、同期 を押下 ロガーにパワコンの情報が正しく送られたらス テータスが待機から終了に変わります。 命令状態が 終了 状態が 正常 になっていればデータロガー側の設定は完了で す。 パワコンとつながっている状態であれば 30 分 後に、パワコンの発電量等を確認することがで きます。 □確認作業 TOP 画面下の「発電所ナビゲーション」で登録した発電所名の［状態］がグリーン●であれば、[正常]でパワコン 全台からデータが取れていることを示しています。ロガーに電源が入りパワコンつながっていない状態では●茶となります。 ◇現場での動作確認 ※スマホを利用（入手方法は最終ページ参照） I iPhone= AppStore から ／ Android=Google play から
共に “SmartPV“ で 検索 しインストールします。 作成した菅理 ID、またはクライアントから渡された ID・パスワードでログイン 発電所リスト＞発電所名をクリック＞『パワコン』 ロガーを設置して 30 分後、すべてのパワコンがグリーン表示になっていることを確認します。 例：パワコン 9 台設置の画面 データ取得できているとグリ ーン表示になります。
SmartPV 設置・設定マニュアル（監視装置編） 12 TAOKE 株式会社 TEL:03-3490-6518
■引き渡し
□一般ユーザ ID の作成
説明：一般ユーザ ID は主に「発電所オーナー」が SmartPV を利用する目的に使用します。 注意：一般ユーザ ID の作成は必須ではありません。 ※ユーザ ID は、発電所オーナ側でも自ら作成できます。（管理ユーザ作成手順と同じ）その場合、管理者側でその ID を聞いた上で発電所に紐付け作業を実施します。 あらかじめ、発電所オーナから下記情報を聞き出します。 ユーザ ID 英数字またはメールアドレスを推奨（変更不可） メールアドレス ユーザ側でも変更可 お名前 ユーザ側でも変更可 パスワード ユーザ側でも変更可 地域 市町村まで作成後、ログイン URL 情報＜http://www.smartpv.jp/＞やアプリ情報と共に、作成した ID／パスワードを発電所オーナ に提供してください。 スマート PV ＜http://www.smartpv.jp/＞ に管理者 ID でログイン 分析と設定 発電所認可 ID 追加 を選びます。 ユーザ ID～地域を入力し、 TAOKE JAPAN ID を登録 を押下 ※一般ユーザ ID は複数作成することが できます。
SmartPV 設置・設定マニュアル（監視装置編） TEL:03-3490-6518 TAOKE 株式会社 13
□発電所情報とユーザ ID の紐付け
一般ユーザ ID 作成から続く 分析と設定 画面から →発電所認可 →発電所認可 画面で、 発電所情報が表示されていることを確 認し 右端の欄外の ＋ を押下 ユーザ認証の追加 画面が開きます。 1.先に登録を済ませた「ユーザ ID」を入 力、 2.次に[お名前（実名）]欄でマウスクリッ クすると、自動入力されます。 3.[認証レベル]を選択し［保存］を押下 【認証レベル】について 一般ユーザ ID なら「表示」 管理 ID は「管理」を選びます。 追加したユーザ名が一覧表示されます。 説明：操作欄の 変更|削除 にて登録し たユーザ情報の変更が可能です。 “削除”はこの欄からの削除となります。 ■ ID の動作確認 SmartPV の TOP 画面から、作成したユ ーザ ID／PW を入力して、ログインしま す。 ※もし、別のアカウントでログインしてい る場合は、いったんログアウトします。SmartPV 設置・設定マニュアル（監視装置編） 14 TAOKE 株式会社 TEL:03-3490-6518 ■収益（FIT 単価）の設定 発電所リストが開くので、発電所名を クリック 発電所ビューが開きます。 収益＞単価の設定 をクリックしま す。 「単価設定ウインドウ」が開くので、 FIT 金額を入力します。（予めオーナ に確認ください。 税抜／税込みにするかは任意となり ます。小数点以下も入力可能） ＞提 出する を押すと各収益欄に計算値 が反映されます。 ■警告メール（アラートメール）の設定 画面右上の、人形マークをクリック し、警告メールを選びます。 メール入力欄が開きます。 メールアドレスを入力 ※メールは１ID につき、３つまで登録 できます。 5 種類のメールのうち必要なものにチ ェックを入れ保存 を押します。 お客様にあまり不安を与えたくない 場合は、「月別レポート」だけを選び ます。月別レポートは毎月 1 回、2 日 の夜中に配信されます。 ▶ 作成した ID とパスワードを、URL と共に発電所オーナに伝えます。
SmartPV 設置・設定マニュアル（監視装置編） TEL:03-3490-6518 TAOKE 株式会社 15
■付録
参考：各 PCS 推奨通信ケーブル
2017 年 4 月 20 日時点No
メーカー
通信ケーブル
備考
1
田淵単相
田淵専用ケーブル
メーカーから購入
2
田淵三相
KPEV－S1.25 相当
3
デルタ
FCPEV-NC 0.65 相当
4
安川電機
KPEV-S 1.25 ㎡ -2P 相当
5
三菱電機
シールド付きツイストペアケーブル∅0.5～0.65mm 相当
6
山洋電気
KPEV-SCF0.5 m ㎡相当
7
ダイヤモンド
ダイヤモンド専用ケーブル
メーカーから購入
8
パナソニック
パナソニック専用
（パワコン間ケーブル VBPK2C050P,300P）メーカーから購入
9
新電元
KPEV-SB0.5 m ㎡相当
10
日立低圧
ビニルキャブタイヤ丸型コード VCTF ３芯（導体サイズ
撚り線 0.3 ～ 1.2 m ㎡）相当
11
日立高圧
HIVERTER-NP203i
1、メデアコンバータ:TCF-142-M-ST（RS485 光/メタル
変更）メーカー:MOXA
2、CAT-5E 以上シールド付き LAN ケーブル
1 と 2 両方が必須
12
日新電機
KPEV-SCF0.5 m ㎡相当
13
藤崎電機
シールド付きツイストペアケーブル∅0.5～0.65mm 相当
14
明電舎
最大適用電線 2 m ㎡相当
15
オムロン 9.9 以上KPEV-SB0.5 m ㎡相当
16
オムロン 5.5 以下CAT-5E 以上シールド付き LAN ケーブル
17
ダイヘン
18
IDEC
19
東芝三菱
TMEIC
20
SMA
21
サングロウ
22
ファーウェイ
（SMA は現地でパソコンにて PCS の IP 設定作業が必要です）
SmartPV 設置・設定マニュアル（監視装置編）
16 TAOKE 株式会社 TEL:03-3490-6518 補足 SmartPV の操作・設定につきましては、＜SmartPV マニュアル（操作編）＞を参照ください。
※SmartPV マニュアル操作編はwww.smartpv.co.jpにアクセスし、ダウンロードしてください。 ■スマホアプリ『SmartPV』の入手方法
iPhone・iPad 「AppStore」 Android スマホ 「Google Play」
→ SmartPV で検索 → SmartPV で検索 または下記 QR コードを読み取ってダウンロードできます。
