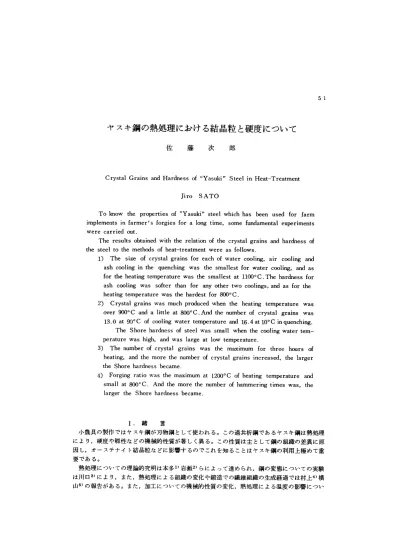

ヤスキ鋼の熱処理にお・ける結晶粒と硬度について
佐
藤
次
郎
Crystal ,Grains and Hardness o,
f “Yasuki” Steel in Heat-Treatn,ent
lire S ATe
To know the properties af ''Yasuki' steel which has been used for farm
implements in farmer's forgies for a long time, some fluridamental experiments
were carried out.
The results obtaiaed with the relatioa of the crystal grains m hardness of
the steel to the methods of heat-treatment were as follows.
1) The siz
e of crystal grains for cach et water cooling, air cooling and
ash cooling in the qaenching was the smallest for water cooling and as
for the heating temperature was the smallest at tlee°
C.The har& ess for
ash cooling was safter tharI for any other two coolings,,and as for the
heating temperature was the hardest for 800°
C.
2) Crystal grains was much prociaeed when the heating temperature was
over 900°
C and a little at 800°
C.And the number of crystal grains was
l3.0 at 90°
C ot cooling water temperature and 16.4at 10°
C in quenching
The Shore hardness af steel was small when the coolmg water tom_
perature was high, and was large at low temperature.
3) The number of crystal grains was the maximum for three hours of
heating, and the more the Mmber o,f crystal grains increased, the larger
the Shore hardness became.
4) Forging ratio was the maximum af t200°
C af heatiag temperature and
small at 800°
C. And the more the r通rubor af hammering times was, the
larger the Shore hardness became.
5 1
I . 緒
言
小農具の製作ではヤスキ鋼が刃物鋼として使われる。 この過共析鋼であるヤスキ鋼は熱処理
により, 硬度や報性などの機械的性質が著しく異る。この性質は主として鍋の組織の差異に原
因し, オーステナイ ト結晶粒などに影響するのでこれを知ることはヤスキ鋼の利用上極めて重
要である。
熱処理についての理論的究明は本多')岩議2)らによって進められ, 鋼の変態についての実験
は川ロ3)により. また, 熱処理による組織の変化や鍛造での繊維組織の生成経過では村上4)横
山5)の報告がある。また,.加工についての機械的性質の変化, 熱処理による温度の影響につい
ワ一 ﹁ひ 轟 巖 大 学 運 科 報 告 第22号 ては翻§）c磁re欝な勘＆報賽している。しかし棚勅鐡こ俄’ての報告8）は少ない・ この実験は打刀勃鋼として炭素鱒量の異なるヤスキ鋼を薦裾Ac澱縁懸ち糠熱によってオ ーステナイト中よ聾炭化鉄が溶解する濃度線以上に糠熱し，水焼入れされたものにつ》て冷薄 湿疫が結島粧および硬度におよぼす影響を検討したので報告する。 H．実 験 方 法 実験に徴した材料は講飯のヤスキ鑛3種，および姥鮫のため炭素工具鋼SKあ一般購造罵鋼 S S4建を綾濡した，その種類および化学緯威はτ＆媛e繋こ示した。 丁農碁聖e i C墓e膿量。3玉 a薮a璽ys圭s o｛S登ec量盤ε駐s （今も）野｝ S夢｛｝c至難e盤
C
S圭 M簸 2 S K玉響a搬董 厚 厚 S Kエ S S 逢i罫 i．2《＞i．遮｛） i．叙｝一i．2｛茎 駐．8倉遜．鱒 i．3｛｝一i申5｛》 §．i5硬き．25 1）．i（軒（）．2（》 厚 ’∼ ＜§．35 ＜馨．2轡 （｝．2｛）一（3．3愈 遅 ∫∼ ＜蓉．鎗 ｛｝．3（）一｛｝．5｛茎 〈○．倉3奪 ’∼ 〃 ’ヂ く警、〔露馨 ＜§．含§6 μ が ＜倉．総巻 く魯．総轟 試験荒は3×i5×i6鐙鍬とし，熱魑理では2遜夢の実験をし，一つは冷隷操馨を水冷，空 冷，反論とし，饒は水冷隷のみとし冷隷温穫を変匙させた。麟者では水冷は冷藁水温鈴。Cと し，空冷は鋤。Cの大気中で激論し，灰冷では木炭灰申で冷燦した。撫熱はマツフノ嚇で行ない，撫熱灘講辮，鵬L鵬i・獅む。および必強こ雄L鵬
￠Cとし，冷i醸濃度は9｛｝，7（），50，3｛》。Cおよびi（）。Cの5段藝皆とした。 力鐸熱時賜1ま！時間とした力嚇晶纐生成麟の実験で齢．麟隙姶備羅で薦輔毎とした・結晶惣蛎％ナイ
タル腐食蔽で験鐵し，顕微鏡糧野（賠率9倉徳〉で2本の直交する危難職欝と色鍵盤盤線上にあ る粒数を求めて姥較した．硬藤まシ葺アD璽硬度識こ雄ショア硬麗重めた・ 鍛錬箆購、5紛エア・ノ・ンマを使レ・，鍛錬織激職嶋戯溝び8纏につレ’て箆較した・ 蟹．実験結果と考察 喋． 冶舞方法の差異と結晶粒および硬度 焼入れ方法を水冷，空冷，灰冷，とした場合の諾贔粒と硬凌とを灘足してみるとF玉響ユの遜 聾であ墾，その分散分析の結果はTa媛e2，3のようになった。 まず．冷輝方法と諾藻趣致との溺孫は丁誌茎e2の遜警で，水冷・空冷・など冷輝方法問および 撫熱溢度問では有意の差を示し，鋼種霧では有意の差を示していない。また，冷鎌方法と撫熱 濃度との交互搾罵では有意の差は無恥が，燦熱温度と鋼種との交互俸罵には5％の危険率で有 意の差潜認められた。 した渉って，結最絃の数の壊滅は，熱麺遅における冷劫方法や擁熱灘痩の差によ聾その生成 に差異渉生じ，しかもその差異は鋼材の種無彗によってさらに縮違が生ずる。 つぎに，硬度について要霞懸に検討してみると丁我睡e3の通撃であるが，冷舞方法縄・撫熱 温麟，および鋼種購では雑な有意の差を認めること寿聴きるし，冷麺方法と鋼種との交互 舞鶴にはi％の稔険率で有意の差を認めることぶできる。しかし，徳の交互作罵にはその差を 認めることができない。佐藤：ヤスキ鋼の熱麺理にお謬る結晶糧乏硬変について
53
8§ G § 6 尊 ︹叢︶想聾冒㌃のq鷺≦蟹9驚 2§ ○翼3tercooi搬9
2 0真ircooi鐙9
讐As簸 cooiiR蓼 、 i ’ @ ず @‘ @’f’ 、、 @∼ @ 、 @ 、 」fψ 、、 @、 4 @ ’ @ ’ v 嘱蝉嚇一、、帽 酔 、 @ 、 @ 、 @ 、噛、 、 ’ 罎蝿聾@ 覧 、 蝉吟 歯周 @ 歯 煽 舞 悔 ’ 」 C’ 噸、A 帽 、 、∼
5一
賢ar透簸ess 魯 単 量 ●Crystai
@ gra搬 2§ 蝦等 遭X鱒錘蘭 囲嚇雑鵠臥魯O ㎏O ﹄のρ霞⇒之 S 倉 i 酢詳︾ 藍5 8｛翼｝ 9｛Xl i〔1〔｝1｝ i i〔1｛｝Te聯er撫reの
F董墓． 王．Re蔓aも豊。難。ぞ｛野里e鷺。｝嚢簸蓼te搬茎｝er畿敬e to cryst雄墓r撮麓s a磁擁rδRess ぞa嶺82ABa茎ys豊SO｛var圭盆簸cdOτcrystal募漉難i簸S観至 ぎactor s．s． δ．｛． 膿．S、 Fo 韓 鱒鱒
砥｝×鱗 鯵x紛 ㈹×紡e
75．67 7i、韓 6．総 25．23 36．i5 22．8淫 8．露23隻6326
37．84 23．§7 6．総 厘．2毒 i2．総 i王．畦2 王．雄 25．37継 iき．88＊寧 4．艀 2．82 8．総累 7．66＊ 」一■ T。童a監 245．翼 23 A：Te盤欝α農糠reOき｝er厳圭。難 ‡：S三郎鐙。脇t就5％茎evむ董 難：簸e鍵量堕Te聯e盤雛re ‡＊：S萱9簸澄。蹴a重既玉evel C：K董磁歪。至S毛ee至 e：￡rで醗 （麟×麟涯撹e蜘t油愁etw㏄登（麟繊（1麟 し齢隔て硬痩地水冷空冷などの海紡灘こよって差異が生じ，水冷では，空冷，灰冷 の場合よ聾硬痩が大となる。また，無熱濃痩では抵温度で撫熱した場合には高温痩で糠熱した 場合よ撃硬度は大となる。このことは鋼樗の種類甥でも翼じことであって，C量の多い鋼材が 硬練状となっている・この結熟ま鉄一炭素系の平衡状態露からみて，空冷，反論のような徐 冷操作はγ一鉄が窪一鉄に変態し，さらに翼羅落体からセメンタイトが析鐵する過程での変5蓬 蕪 島 大 学 遷 科 報 告 第22号 Taも玉ε3 蝕a董ys量s o蛋va輩量鼠塾ce ぞor coo藍玉㎎ o茎）eご＆縫。葺a簸｛董数段ぎ｛董簸εss 欝鍵toで s。s、 δ．｛． 醗．s辛 Fo
鋤
麟
紛
紛x（萄 （窃x勧 紛×韓e
2875．醗 i723．唾3 i74§．§2 223．雛 82．§5 275．書§ 7§、2轡23王6326
錘37．鎗 57蓬．47 i7遵5．§2 37．ig 27．65 i37．鴉 i3．2縫 i櫨．鱒綿 護3．52＊‡ 工32．27＄＊ 2．82 2．船 欝、覗癒 To総監 7｛醗．薦 器 ど筐言霊銭琶 珪暮君 i荘春君 菖魯辞 6蟹｝ 4書套 29毒 爵 ⑬ A：COG豊玉曙0§er3t圭。鍛 B：Re齪玉璽Te搬峯》α撚t圭re 継： C：K量撮。蛋S艶e董 e：翼ごr催 鋤×｛琳互鑑αac重織be童Wee簸（A麺磁鯵 s玉露錘薮ca叢t療 i巽玉eVε1 細論ooo疑纏 踊T coo里並毯 窪te」r仁。綴i飛霧 z 4 岳 彗 玉音 t1 …4 …毒 捲 z駐 フ岬 ？響 ぞま せ く まぬき F玉響．2． 〉選e難ceG農e聯era重厳e。董S童εe玉垂鵯朧C漉暮 鷺韓昌 玉書警9 u 嚇 耳 昏奪む 豊 ㊤ 窪彗暮 ヰ辞書 z倉脅 韓 z 4 下i興e （環艶｝ 3 傘F茎暮．3．C撫薯⑳董te即αa惣e。｛s童ee施y臆面9 態解充分時鷺的にもなされるためセメンタイトの結集ぶみ られ、草結島粒はC量に比擁して生成される。しかし，水冷 では冷舞速度の急激な贈擁によってオーステナイトは鷹一 鉄は変慰した結愚内部にセメンタイトの糖葉観鐵を《乍らず Cをそのまま遜飽秘に麟溶してマルチンサイトが生成し結 贔粒！は微細になるとともに硬度も蕩くなる。このマルチン サイト化と結最純の発生状態は至嶺oto．iに示した遜参で結 麟糧1内にマルチンサイトが認められる。 このような変懇解行なわれる遍程の燦温および冷舞速度 を灘達した鋼の濾度状溌隷F逡．2．3に示した通蓼であって 3§。Cの承焼入れでは試料ぶ5創Cまで下降するのに8含秒で あるが反論では2達、§分となっているQ佐藤：ヤスキ鋼の熱麺蓼｝こおける結麟粧と硬痘にっψて
5s
8§ 6§ 8§馨⑫） 喬︾§ 4Qロノ
●纏蘇5玉
o か 2 x 卑 5 § § 8 6 尊 8璽ε霧警魔鰻貧。虜
t） 欝§§〔匂 6§ 壕§ ア暮！
エiG§＆） 認 灘 鱒 79 5G 欝 i馨τe鱒eτat群ε⑯
F｝暮．4．豆e漉。建・｛磯e質e騨era雛re脇薦摸癌ess 沁麗te1coo鞭募 2． 撫熱温度および冷藩濃度の差異と結晶絃および硬度 水焼入れでの無熱濃度，冷薄温度を変えた場合の硬痩の差異を縷討した結果はFl魯4の遜墾 であ聾，冷隷温度と硬嚢との縫係を解析してみると丁論茎鑓の通鋒である。56
篠島大学理科鞍告第22暑
Tab亜e．遵A難豊ys量s・ずvaτ融。ε餓OGO懸琶te脚e盤臓e簸至 crys圭＆1菖r滋簸 F呂ct償 S．S． δ．｛． 恥．s． Fo 鶴 麟紛
紛x鯵 鱒x紛 紛x鱒e
778．3巷 欝欝．総 総29．鶴 i§．82 弱．2i 73、8誉 65．越2438鴛6璽
389．i5 4（擁．i7 i騒3．32 2．欝 5．77 i2．3i 2．7i i43．59＊毒 i磐．越聯 5縫．4§継 §．77 2．i3 4．騒料 To童溢 724§．§6 5§ A：K嚢雌。｛s艶e隻 3：Coo至重臆Te磁夢e職搬驚 C二欝磁t至㎎Te艶書e撒t鞍e e：E董ro虻 鯨×（鶏：簾er醸油酸轡㏄盆馨a麟麟 聯：s玉響編薮ca蹴畠t5％董eve玉 ここに示した通鋒，冷舞湿度と硬綾では，鑛種購，冷蟻渥度賜，および燦然湿度禰にそれぞ れ高度の有意姓を示し，鋼種と撫熱濃度瞬の交互痛罵にもi％の亀験率をもって有意姓が認め られ、た。 した渉って歩硬度の差異は，1撫熱濃度の権違によって生じ，またン冷舞濾．度の差によっても 生起される。瞬葛ように，鋼耕の種類甥によっても差異ぶ生じ得る。癩熱濃度渉高炉場合には 低マ・場合に姥鮫し硬度は小となるし冷懸濁慶が高 2尊 い場合は硬農は抵下してくる。また，鋼種によっ て差が有夢，C量の多㌢・ものほど硬度は大とな ザ 2暮 6 ？ロ 8 1 董 瞬￠楢憾﹄b毒一噂一瞬X旨O㎏O騒￠論蔭葺Z 尋∠
ε §魯 麟 菖9蟹匂 鎗概醤） 偏19毒餌料） 圃i欝蟹韓） 7琶 5癖 3暮 τe即eτ罐re（勧 i g F玉露．5．Re蔓at油。｛w＆絃te脚灘主蟹e 脇曇αysta隻9ごa搬S量簸W農ter CG⑰魏簸慧 《｝o つぎに結簸麺数の関係を験試してみるとF瞭．5 の通墾である。 工む ラ∼ S 4 玉 ﹄Oゆ長コ藏￠．屑毎騒ぬ葛 一晦ρ岩茸Σ﹄U 聾 韓 鷲 饗 3書 iO τe卿erat群e‘鮭 F玉寒、6．K圭撮。ぞs童ee茎a蕪出e魏搬もer O｛ cryst段茎 琶ra量益S 玉無碑歌te董 COO麩簸騒 一一一一”一 軸 帰 一 哩 ｡ ・ 響 ← 補 ． ’‘ ＿榊‘“一，軸‘ ’ 申 ” 一 C｝‘@一 一 一 一 ’ 請 @ 一 “ ’ @一 C 一 “ず @ ’ “ @ ’一
一 “ 鼻 一 榊 一 ．一
， 一掃 喜一
一
欝9軽t） 一一一 P欝獣僻） o藍iga籏i 1 瀞 “ 2 ズ 賢 3餓藤ニヤスキ鋼の熱越理にお謬る絃愚趣と硬度について
57
いまフこの関係を要賎分析してみると，糠熱濃度と結愚趣致との聡にはFo驚玉ン醗6．07蘇で 高度な有意性を示し，冷薄濃度鷺にもFG＝59．総難の有意姓潜認められた。 した麟って，麟ぶ示す遜参，撫熱濫痩渉高いほど結晶麺数は少なく，論難撮疫では低濃ほど 結島無数が多くなっている。また，結最絃の発生時幾を分析してみると，結愚紋の発生時驚と 擁熱温度との霧にはFo需83．薮鰻の高度な有意牲ぶあ蓼，冷舞渥渡：と発生鋳難との露にはぎ。篇 甑79であって有意の差を認めること溝できない。 した解って，結晶種の癸生時蟻は糠熱濾1渡：によって差は有る瀞輪舞濾農による差は認められ ない。 さらにシ鋼材種鷲によって結晶題数に差があるか否かを検討してみるとF憲．6の通撃であ 凱要霞分枕してみると，鋼種聞紅はFG謙雛．70撫で高い有意の差が認められC量の多い鋼材 ほど結藻鎧数が多くなっている。 つぎに，結藻粒数と硬痩との識こは穣閣縫係渉有るかどうかをみるとτ＝○．8総懸（簸二美5） で有意の差ぶ認められりその羅帰直線式はY＝6．6X−6．（｝（X：硬度錘s，Y：結晶粒数麟） となった。これによって結騒趣致の多いことは硬度渉大であることになる． 鎗尋書 8曇奪 君 碧 韓 書 ！駐 尊 ρ） ﾑβ巽＆審 z書§ 書 曾 ︸ 斡 彗睾 勘 ⑫ ︸ む 農 9一
暮 ？ ︶ II一＝︸・ ﹃ ・￡︷ 登 工 4 魯 玉2 i6 2彗 24 2呂 Ti阻e 〔sec） F玉葛． 7． C簸a鼓ge o｛te猛茎》εra重縫re o重s童ee至 脚圭暴主 童難｛｝ 虚遼αe簸㏄G｛coo産量鰭w鍵erte即era鞍e このような冷輝線作ぶなされた場合の焼入経遍濫痩を灘達してみるとF逡．7のようにな夢， 蟹）CCの冷舞灘痩では比較的緩慢な下降潜みられる麟7（｝。C以下では急速な下降となっている。 この温度下降では冷鎌遍程での下降温度の4段躇齢が示され，焼入れ瞬賜では試料周辺の冷葺 水渉沸騰し冷舞遠痩が急激とな劉やがて試料潮繋漉による冷輝となって緩慢な濃度下降を示 すものである・9び。では水濃の上昇によって鋼材の冷舞が遅れ・変態点の移動があって結愚 粒の生成が遅れ，その数も減少してくる。 3． 撫熱時麹と結贔数数および硬度 糠熱時簡の長；短ぶ結贔糧の生成や無数および硬度に影響解有るか否かを検討した結果：は F逡．8の通警で；ある。 結晶粧の生成と撫熱時鐸難こは罫。慧23．22蘇で有意の差が認められたが撫熱時潤ではFG慧倉、67 であって有意の差は認められない⑪58
福 島 大 学 選 科 輻 告 第22号 葺6 3魯 4 喜 2 7﹄ i T圭 ﹄2∈コ皿藷蒙。雄姿盤帆さ 息 軽 9彗 i書 圭5 zむ 25 5書 τi羅ε 藤r） 践警、8．盆e重殺t醜。凸eat墨聴te即e縦灘e謝 出ε臓濾舷。∫crダ甑1昌で＆勧s 一華総揚 曹X書軽朝｝ giむ奪蟹鱒 ⋮ また，結晶粒数では糠熱温度職こFo二57．護8懸と高獲な有意の差が認められたが撫熱時閥で はFo二尊．偽苦で5％の危険率で有意の差が認められ，結晶鞍の生成は温度に騰係を持つ潜時懸 的な条件には灘係な》・．また，結蕊粒の鎧数は糠熱温度，撫熱時問との震係が認められ，趨熱 濃度の高温は継晶題の生成を進める。 しかし声高灘は結晶題の麺類減少とな参，結島麺度解式とな撃高濾．による糧粧化驚）玉Pが進 む。 Li 主β 鵬 麗 。“一翻μo⇒韓咽笛醤9H ㌶ 瞬§糞） 玉総暮（t｝ i29奪（籍 “ 直 ，”一一一 ，‘ ’ “一 ’一・｡’一一 ，’ @齢 一 C ’ “尋轄齢一華補 ∂ @ ，一 @ ’ @一’ x一 畢 ‘●● 椙 峠 ・ 〆…’ 一装i蓼ま瓢i r 悔 2 菖一一翼 蹄 5 O一僻ゆ ss戯 2警 韓 6導 総 29 婦 6書 8書 2む 韓 59 鱒 甑㈱er籍奮ti無es F鰹．9．艮e茎at強・脇威望聡te脚ε㈱re。ぞs囲凝｛・纏簸墓r細佐藤：ヤスキ鋼の熱麺選におけるi締品題と硬度垂こつ㌢’て 5§ 誌 ハU 5 駐 S 4 尋 盆巴離婁箕≦糞￡の 35 肇 ’ 跨音聾 ∈t） 圭2§彗 書。） ’ @ ，’ @， @歯f琳 ’@’’一 ’ @一v’ 一 ，’ ψ齢一曲’@一 一 ’’’ 一 p’ ，’ 鞭 謂一 ・” ， 椚 @一”，一 ，一 一f祀 一 @ ’ E 軒 選書韓 〔t） ’f’ ，’ f ←輔｝〔ig餓i i
脚
蹄 z麟
” 3 o噸4 ss尊i 鱒 尋9 6書 鱒 z暮 鱒 6奪 総2警 4書 6書 齢 縫a獺eri窟霧t魏es F三篶、欝．丁魏t擁eso餓a醗蹴疑確認簸a蓄齢sso｛st8ε至 尾．鍛錬琵と硬度 撫熱温度と鍛錬姥との麗係を図示してみるとF臨§のようになる。分析の結果では鍛錬銘と 1籐熱濫漫ではぎ〇二26．i2擁であって高度に有意の差を持ち，鋼種霧ではFo瓢3書§懸とな凱 ま た，撫熱濃度と鋼種幾の交互作濡ではFo篇i甑85罧と締れも有意の差が認められた。 また，鍛錬遙数と鍛錬姥との隅にはFo＝甑57撒とな凱擁熱濃度と鍛錬獲数との交互作灘 にはFo瓢§、57で有意の差は認められなかった。 丁麗｝董e5．舳至ys圭S O垂vaギ量a葺ce ｛《》r t鼓e ∬慧溢もeで Oぞt壷鐙es O蚕 絵瓢鵬α量礪鶴感熱羅簸ess Factoτ s、s． δ．ξ， 餓．s。Fo
鶴
麟
鱒
鱒x緯 鱒×鱒 韓×鱒e
2欝．3磐 茎42、2§ i76、72 2巷．毒 5．57 玉8、39 簸．793236698
i
望．77 7i．i5 58．欝 3．韓 倉、§3 2．警護 i．38 §？．22継 5i．5§＊＊ 42．6§継 2．4？ 暮．§7 i．48 TGt3蔓 66§、魂7 護7 A：Ki簸（董s o｛S毛ee蓬 3：旋t薫穂Te即αa瞭e C：歪軸搬老｝er o｛丁重磁es e：εrroτ 縛X鱗：王鑑eract玉。盤瞭Wee難壁鱗罐鱒 麹S寧遙。繊a走i％至evel6§
懸島大学理科報告第22号
したぶって，鍛錬箆では一般鋼材で俸丹箆）が報告しているものと瞬移ように趨熱温度，鍛 錬里数ぶ鍛錬比を決定するといえる。 また，鍛錬羅1数と硬度の獲i係ではF呈g．i｛｝のようにな夢要羅分新した結果は丁寂講e5の通肇で あ撃，鋼の種麟潤，撫熱撮護閣，鍛錬罎数翼にそれぞれ高簑の有意性ぶ認めら駒た。しかし， 鑓種霧と撫熱濃度との交互俸罵，擁熱温度と鍛錬綴数との交互俸欝には有意の差ぶ認められな かった。 したがって，鍛錬里数と硬度との闘には鋼材の種類によ聾ンまた，1糠熱温度の差異によ婆さ らに鍛錬懸数の差によ聾硬度に大小の差ぶ生ずる。このことは，菊類欝の報管にあるように 鍛錬によって鋼の纏織に鐵繕釈維織が現れ硬度の増糠瀞認められるものであ聾，その硬化は Ge硫ge饗〉の報告で競らかのように結最鞍懸に転位ぶ生￠これによって硬化され，るものであ る。 5s 認 工．6 博 譲 ￡ 亙 i i o質雲b4三。君﹄￡ 鯵一
工2§§〔t） 一聯−・ i蓼§○〔・ 一唯一 8§§（轄） 糖・・購⇔‘一’ 」 ’ ρ 汐 」 ‘ ’避 ’ ’・鼡ﾈ ’ f ’逆紗 ・ノ @畢1’ 一一一一 骨 齢． ．，一・” 一一“一●． 齢 一華一 一 一‘ 一 一●顧●一 癖Oc総髯O艶i @ steei〔i5麟）oR＆t紘τ
@ steεi〔3懸） 2群 韓 6§ 8§ 9a醗eでi簸gti鶏es F玉葛．玉i．勝｛蝕e盤ceもetwee雛簸量。短ess o｛s奮ee蓋惣疑or霧玉穂ra重量。 3§ 5 暮 5 導 尋 3︵鳩5霧雲2塁艶2の
3§ 23 ’ @ ’ @ 」C’ f ，’ @ ，‘@一“’ 」 @砂 f 蔚@ ‘ ’ ﹂’ゆ 一事’●一幅 ノ ‘ 1喜 ！， ■Oct鰭0盤i @ stee玉〔i5懸） ￠撃茎＆t @ ste 極＆τ ｉ（3灘） ’ ，’ @ ．’ 帯曹 幽 帯 論 E籍’@ ・’ @毒ノ’一i2
§軽。） 鼎“●● 工§巷§ 鍵 一●轍 講§ 賢 2書 尊馨 6§ 8雛 ｝｛a醗穣e唾fi難σ ti盤εs o 群暮．i2、丁叢董。嫉eSSO｛搬ter媛S 呂益近至 盤a董「｛董鴛εSS また1シ擁熱した場合ン鍛錬舞詫こ難し鍛錬中の保温の鐸寺闘の長錘がどのように影響するかをみ るため，厚さを異にする2種の試料で穣試してみるとF三哲葺ン鴛の通蓼であって鋼種覆では 鍛錬鐘との問にFo＝28．36罧．撫熱濃度闘ではFoにi2．55擦とi％の麓験率で有意の差ぶあ鉱 鑛種驚と燦熱濃度の交互｛轡穣こは5％の痘験率で有意の差損認められた。さらに，このような佐藤ニヤスキ鋼の熱麺運における結晶一続と硬慶について §i 厚さの異なる材料では鍛錬甕1数と硬嚢との閥垂こは，離謬熟豪猛護ではFo淵簸、36難鋼種羅繋こはFo＝ 嫉8轡と共に有意の差撰認められた。した摂って，原さに差の有る材料では，撫熱濃度ぶ蕩 ければ厚さの厚い樗料の鍛錬銘は大とな参，鍛錬蟹数が多くなれば舞い材料縁ど鍛錬姥は大と なる。しかし，その硬変は小となる。 鐸．結 雲 ヤスキ鋼に熱麹理を施し，熱熱温度と冷薄温度を変えて結贔綻数および硬度の変化を灘定し た。その繕果，（i｝．焼入れ繰俸を水冷，空冷，灰冷とした場合，結贔鞍敷は反論が最も多く水 冷解少なくその硬度は灰冷が小さく水冷が大となって勢た。また，（跨．水焼入れにおける無熱 濃度と冷葺臆度の差異による結晶糧数，および硬度では，結贔紅数は撫熱離農が高鮎・場合に少 なく，低マ・場合には糧数ぷ多くなっていた。冷却濃度では濃度が低いほど結晶粒数は多くな 聾，鋼種幾ではC量の多いもの漂ど結晶麩数の増燦渉認められた。また，結晶麩数の発生は趨 熱時醗とは蔑接聡係なく，撫熱温度によるものである。硬度では，撫熱濾疫が高いほど小とな 聾，瞬｛》ように冷舞殿痩が高い場合，また，鑛種霧ではC量の少な秘・ものほど硬凌は小さかっ た。／甑鍛錬髭と硬農との麗係では高濃熱熱，鍛錬騒数の増撫およびC量の多量が鍛錬髭を高 めた渉硬度は必ずしも大とはならなかった。 この実験では撫熱濃嚢を変えることによって変態溢渡が変撃，温度の藪下と共に綴織の硬化 潜みられる。この硬度の大きさは焼入れ操作によって生じたマルチンサイトの量およびそれに 含まれるC量によって決定されるが顕微鏡観察によってもその緯織にマルチンサイト潜観察さ れた。 また，繕晶鑑数は高温撫熱と低濃論難によってその数の曙諏が認められたが，これは，低撮 急冷によってオーステナイトがセメンタイトを析繕し露有の結愚糧を生成する擦にセメンタイ トの新鐵凝集が懸害されパーライトになるか，あるいは新鐵のみで止まっているか， 窪一銭1こ Cを遍飽撫して露溶のままマルチンサイト化しているかである。さらに，結愚粒の生成は撫熱 時闘ではなく擁熱湿度によって決定されン燦熱時懸ぶ長ければ絃品題数渉少なく鮭艶種度が大 となることは芥燐工ゆや銭鍵嚢雛鷲〉によって鞍告された醜く結晶題1の二次成長のための無数 減少があるものと考える。 実験についてご捲導を賜った東京教育大学農学部教授出中勇博士に深く感謝し，協力された 本学三瀬義雄技官，今野克博，毒内右内の薦君にお義を申しあげる。 参 考 文 醸 i）本多光太躯：炭素鋼の熱鑓蓬に翼する運譲，鉄と鋼．Vo至．葺麗G．3駐、3総．i総蓋 2） 岩瀬優三・膂肉栄：鉄鑛の熱甦遜譲1の究醗，舞本金羅学会誌，V擁．8翼魯．2．鎗§．簿騒 3） 鱗貸寅之輔：熱越嚢による鋼の熱変態および観灘慈力について，軽水金属学会誌，V醜、§翼。・2／i P、 2暮．ig菊 4） 材ま二裁衣嚢餐：巌壽翻の纏織及び熱処選1， 鍵本金羅学会誌A，Vo璽．i4No、7P．9．欝5（》一7 5） 横議均次・醗倉護夫：鋼の熱甦遷変形に浸ぼす総織の影響（第頚譲）繊維経織の影響，嘗本金属学会 誌登ンV虚．翼No．2亙》．56．欝5む一2 6）篠籔軍治・霞中実・鈴本穂称塑性変形を与えた鞍鋼に及ぼす無熱の影響につレ・て，講本金羅学会誌 BナV｛｝蔓．懇翼。．7P．ii∼越．欝5｛｝一欝 7）Co搬e鐘，S．A、，磁｛eαo暮玉里麟一Te職e童are｝搬醸警。葺t義e至so醜業醗a豊FO灘換t融。蚕B樋醸e． 亙ro簑 8と Steε董 i簸st．， ｝， Vo茎．i73 Paτt 33 P．22珪一228． i§53−3 8） 小柴建1雄：警匁勅鐡の焼入れとその歪の鶏究，馨立講譲，V虚、35翼0．7P、i蘇i∼Ri8．ig53
62 籏臨大学選科報皆第22号
9） 貸本金縷学会鑛：金属優覧，曾．4鐙∼4欝．ig欝 欝） 奔燐裁：鑛の結最髭成長につ恥て，葵立謬1論，V綴．2i翼。謹2P．87i∼825．欝83 鐙搬r蓋e簸． 〉．産P誼er．￡．盆、Gぎa搬S蜘e謡Gr磁Grαw撫．A瀟．S倉。．醗継s，丁灘s， Vo至一3逢 茎｝章i5§一2｛）i． 董§45 鴛〉 欝丹栄一藻：鍛錬係数と鍛錬濃度につ恥て，鉄と鋼、V譲諺2翼。．8狂A7∼A23．欝63 iの菊石多舞舞・森靖：鋼材の鍛錬と繊維斌纏織ならびに機械的盤質の縫孫．舞立評論V風鍛｝｛む．欝 野．728．謄糖 茎4）Ge。r墓εε．駐…e嬢，｝r．Mec漉油1灌e餓翌翌獣y，McG懸騨一難玉B・窃疑C。岬町・駐・獣∼欝3ほ鰻佐藤 ヤスキ鋼の熱蝿遷にお纏る結灘髄と硬度につ㌢・て
