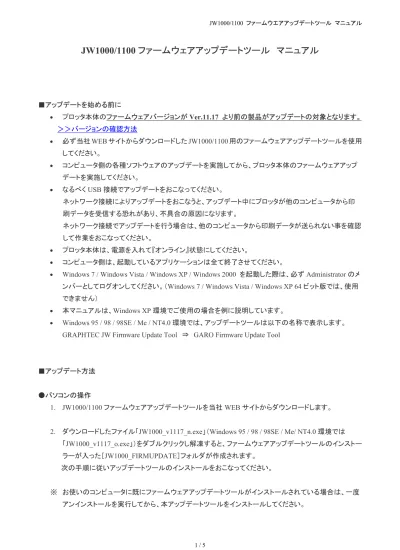

JW1000/1100 ファームウェアアップデートツール マニュアル
■アップデートを始める前に • プロッタ本体のファームウェアバージョンが Ver.11.17 より前の製品がアップデートの対象となります。 ＞＞バージョンの確認方法 • 必ず当社 WEB サイトからダウンロードした JW1000/1100 用のファームウェアアップデートツールを使用 してください。 • コンピュータ側の各種ソフトウェアのアップデートを実施してから、プロッタ本体のファームウェアアップ デートを実施してください。 • なるべく USB 接続でアップデートをおこなってください。 ネットワーク接続によりアップデートをおこなうと、アップデート中にプロッタが他のコンピュータから印 刷データを受信する恐れがあり、不具合の原因になります。 ネットワーク接続でアップデートを行う場合は、他のコンピュータから印刷データが送られない事を確認 して作業をおこなってください。 • プロッタ本体は、電源を入れて『オンライン』状態にしてください。 • コンピュータ側は、起動しているアプリケーションは全て終了させてください。• Windows 7 / Windows Vista / Windows XP / Windows 2000 を起動した際は、必ず Administrator のメ ンバーとしてログオンしてください。（Windows 7 / Windows Vista / Windows XP 64 ビット版では、使用 できません）
• 本マニュアルは、Windows XP 環境でご使用の場合を例に説明しています。
• Windows 95 / 98 / 98SE / Me / NT4.0 環境では、アップデートツールは以下の名称で表示します。 GRAPHTEC JW Firmware Update Tool ⇒ GARO Firmware Update Tool
■アップデート方法 ●パソコンの操作
1. JW1000/1100 ファームウェアアップデートツールを当社 WEB サイトからダウンロードします。 2. ダウンロードしたファイル「JW1000_v1117_n.exe」（Windows 95 / 98 / 98SE / Me/ NT4.0 環境では
●アップデートツールのインストール
1. ［JW1000_FIRMUPDATE］→［OS32］フォルダを開き、『SETUP.EXE』を実行すると、「セットアップへよ うこそ」画面が表示されますので、［次へ］をクリックします。
※Windows 7 / Windows Vista の環境では、『SETUP.EXE』を実行すると「ユーザーアカウント制御」画 面が表示されますが、［続行］をクリックして操作を続けてください。 2. 「ソフトウェア使用許諾契約」が表示されます。 ソフトウェア使用許諾契約書の内容を確認の上、［使用許諾契約の全条項に同意します］のチェックボ タンにチェックを入れ［次へ］をクリックします。 3. 「インストール先の選択」画面が表示されます。 インストール先を変更しない場合は、［次へ］をクリックします。インストール先を変更する場合は、［変 更］ボタンをクリックし、インストール先を変更してください。
4. 「インストール準備の完了」画面が表示されます。 ［インストール］ボタンをクリックし、インストールをおこないます。 5. インストールが終了すると、「インストール完了」の画面が表示されます。 ［完了］ボタンをクリックして終了します。 再起動の画面が表示された場合は、コンピュータを再起動してください。 6. 以上で、JW1000/1100 ファームウェアアップデートツールのインストールは、終了です。 続けて、【ファームウェアのアップデート】をおこないます。 【ファームウェアのアップデート】 ※ ファームウェアのアップデートをおこなう前に、プロッタ本体がスリープ状態になっていないか確認してく ださい。スリープ状態になっている場合は、プロッタ本体のパネルボタンを押してスリープ状態から復帰 させてください。 ※ プロッタ本体がオフライン状態、または印刷中の場合はファームウェアのアップデートができません。プ ロッタ本体の状態を確認してください。
1. 『スタート』メニューをクリックし、『すべてのプログラム』から『GRAPHTEC JW Firmware Update Tool』を 選び、サブメニューに表示される『GRAPHTEC JW Firmware Update Tool』を選択します。
2. GRAPHTEC JW Firmware Update Tool (GARO Firmware Update Tool)が起動すると、接続されている プロッタを検索します。検索には、多少時間がかかる場合があります。 3. 検索が終了すると、接続されているプロッタの一覧が表示されます。ファームウェアのアップデートをお こなうプロッタを選択し、［ファーム］メニューから［アップデート開始］を選択します。 対象のプロッタは、以下の製品名で表示します。 JW1000 の場合－［Large Format W7200］で表示します。 JW1100 の場合－［Large Format W7250］で表示します。 ■注意 当社JW1000/1100 以外では本ファームウェアアップデートツールは使用できません。 また、他社製のファームウェアアップデートツールを使用してのJW1000/1100 のバージョンアップは、 おこなわないでください。不具合の原因になります。 4. 「アップデートの確認」が表示されます。再度、アップデート先のプロッタを確認して、 よろしければ、［はい］ボタンをクリックします。 5. ファームウェアのデータ転送が開始します。 ファームウェアのデータ転送中はプロッタの電源を絶対に切らないでください。
6. ファームウェアのデータ転送が終了すると、「アップデートの完了」画面が表示されます。 ［OK］をクリックします。
7. 以上でファームウェアのアップデート作業は完了です。
プロッタ側でアップデートの作業をおこなっている場合がありますので、プロッタ本体のオンラインランプ が点灯するまでは、ボタンを押さないでください。
8. ［ファイル］メニューから［終了］を選択し、GRAPHTEC Firmware Update Tool（または、GARO Firmware Update Tool）を終了します。
●プロッタ本体のファームウェアバージョンの確認
• プロッタ本体のファームウェアのバージョンが Ver.11.17 にアップデートしている事を確認します。 ＞＞バージョンの確認方法
