PCIバスを使用してデータ収集
PCIバスを拡張してデータ収集
インタフェース社 PCI-CompactPCIバスブリッジインタフェース
または
Acqiris社 CompactPCI to PCI Interface kit
PCIバスを持ったPC +
Acqiris社 高速デジタイザ
または
Advantech社 マルチファンクションデータ収集カード
PCIバスを持ったPC +
+ Acqiris社 高速デジタイザ
CompactPCIで高速データ収集
Acqiris社 クレート +
Trenton Technology社 CompactPCIシングルボードコンピュータ
または
Advantech社 CompactPCI CPUボード
+ Acqiris社 高速デジタイザ

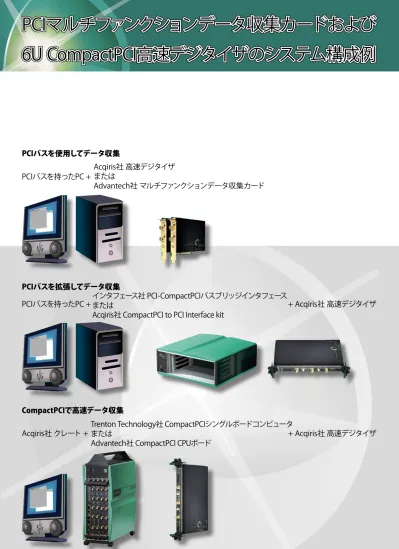

PCIマルチファンクションデータ収集カードおよび
6U CompactPCI高速デジタイザのシステム構成例
PCIマルチファンクションデータ収集カードおよび
6U CompactPCI高速デジタイザのシステム構成例
PCIマルチファンクションデータ収集カードおよび
6U CompactPCI高速デジタイザのシステム構成例
PCIバスを使用してデータ収集
デスクトップPCのPCIバススロットに装着して計測・制御を行います。 Advantech社は100 KS/s～30 MS/sのアナログ入力を主に、アナログ出力、デジタル入出力や多機能カードを揃えています。 Acqiris社は最高2 GS/sの高速デジタイザといった、他社にはない製品を揃えています。 両社製品とも、Windows 2000/XP用DLLドライバおよびVB、VC、LabVIEW等のドライバを用意しています。Advantech社
PCI-1710
Acqiris社
DP110, DP105
PCIバススロット
に装着
Advantech社 PCIバス マルチファンクションデータ収集カード
製品名 アナログ入力 アナログ出力 デジタル入力 デジタル出力
PCI-1710 12 bit ADC, 16チャネル, 100 KS/s 12 bit DAC, 2チャネル, 38 KS/s 16点 16点 PCI-1712 12 bit ADC, 16チャネル, 1 MS/s 12 bit DAC, 2チャネル, 1 MS/s 16点 16点 PCI-1714 12 bit ADC, 4チャネル, 30 MS/s - - -PCI-1741U 16 bit ADC, 16チャネル, 200 KS/s 16 bit DAC, 1チャネル, 200 KS/s 16点 16点 PCI-1716 16 bit ADC, 16チャネル, 250 KS/s 16 bit DAC, 2チャネル, 200 KS/s 16点 16点 PCI-1747U 16 bit ADC, 32チャネル, 250 KS/s - - -PCI-1720U - 12 bit DAC, 4チャネル, 15 KS/s - -PCI-1724U - 14 bit DAC, 32チャネル, 15 KS/s - -PCI-1721 - 12 bit DAC, 4チャネル, 10 MS/s 16 PCI-1723 - 12 bit DAC, 8チャネル, 15 KS/s 16
PCI-1750 - - 16点 16点 PCI-1754 - - 64点 -PCI-1758UDI - - 128点 -PCI-1752 - - - 64点 PCI-1758UDO - - - 128点
Acqiris社 PCIバス高速デジタイザ
製品名 分解能 チャネル数 サンプリングレートアナログ入力 周波数帯域 消費電力 DP105 8 bit 1 500 MS/s 150 MHz 15 W DP110 8 bit 1 1 GS/s 250 MHz 15 W DP210 8 bit 1 2 GS/s 500 MHz 25 W DP214 8 bit 1 2 GS/s 1 GHz 22 W DP235 8 bit 2 1 GS/s 500 MHz 22 W DP240 8 bit 2 2 GS/s 1 GHz 22 W DP306 12 bit 1 100 MS/s 50 MHz 15 W DP308 12 bit 1 200 MS/s 100 MHz 17 W DP310 12 bit 1 400 MS/s 300 MHz 17 W DP436 12 bit 2 100 MS/s 50 MHz 23 W DP438 12 bit 2 200 MS/s 100 MHz 25 W DP440 12 bit 2 400 MS/s 300 MHz 25 Wその他
USBデータ収集モジュール
Advantech社のUSB-4700シリーズはプラグアンドプレイに完全対応のデータ収集モジュールです。ボードを取り付けるために、コンピュータ シャーシを開ける必要はありません。モジュールをPCのUSBポートに差し込むだけでデータを収集でき、簡単で効率的です。 アナログ入力 ・12 bit ADC ・100 KS/s ・16点シングルエンド アナログ出力 ・12 bit ADC ・2点 デジタル入出力 ・デジタル入力8点 ・デジタル出力8点 アナログ入力 ・16 bit ADC ・100 KS/s ・8点差動、熱電対対応 デジタル入出力 ・デジタル入力8点 ・デジタル出力8点 USB-4711 USB-4718PCIバスを拡張してデータ収集
PCの拡張スロットではスロット数が足りないとか、既存のデスクトップPCでCompactPCIの高速デジタイザを使用したい場合 などはバスブリッジを使用して、既存のPCからCompactPCIの高速デジタイザでデータ収集できます。 Windows 2000/XP用DLLドライバおよびVB、VC、LabVIEW等のドライバも用意しています。株式会社インタフェース
PCI-CTP00
Acqiris社
IC414
PCIバスブリッジを使用して、
CompactPCI高速デジタイザ
からデータ収集
PCIバス側 CompactPCIバス側または
Acqiris社クレート
CC105
Acqiris社 PXI/ComactPCI高速デジタイザ
製品名 分解能 チャネル数 サンプリングレートアナログ入力 周波数帯域 消費電力 DC222 10 bit 1 8 GS/s 3 GHz 50 W DC252 10 bit 2 1ch: 8 GS/s, 2ch: 4 GS/s 3 GHz 50 W DC282 10 bit 4 1ch: 8 GS/s, 2ch: 4 GS/s, 4ch 2 GS/s 3 GHz 50 W DC436 12 bit 2 100 MS/s 50 MHz 22 W DC438 12 bit 2 200 MS/s 100 MHz 25 W DC440 12 bit 2 400 MS/s 100 MHz 25 W株式会社インタフェース PCI-CompactPCIバスブリッジインタフェース
製品名 ホスト側 拡張側PCI-CTP00 PCI-8521, スーパーショートサイズPCI, 5 V信号 CTP-8522, CompactPCI 3U
Acqiris社 CompactPCI to PCI Interface kit
製品名 ホスト側 拡張側
IC414 PCIバス CompactPCI 6U
Acqiris社高速デジタイザ
上からDC440、DC282、DC252、
DC222
MAQlink PCベースの多チャネル
データ収集システム
Aqiris社ではCompactPCIのクレート、PCI Interface kitおよびデジ タイザをセットにした商品もあります。詳細は弊社までお問い合 わせください。
Acqiris社データ収集システム MAQlink5000
Trenton Technology社
CP10
CompactPCIで高速データ収集
CompactPCI 6UのシャーシにCPUカードと高速デジタイザを装着することにより、計測システムを簡素化した高速のデータ収 集が行えます。Advantech社
MIC-3390E
Acqiris社高速デジタイザ
上からDC282、DC252、DC222
または
Acqiris社クレート CC108Acqiris社
CompactPCIクレート
製品名 スロット数 消費電力 寸法(w x d x h) 重量 CC103 3 150 W 342 x 346 x 106 mm 7.2 kg CC105 5 250 W 342 x 346 x 146 mm 7.9 kg CC108 5 400 W 342 x 346 x 212 mm 9.2 kg CC121 21 1260 W 483 x 440 x 399 mm 19.9 kg Acqiris社データ収集システム MAQbox5000Trenton Technology Inc CompactPCIシングルボードコンピュータ
製品名 CPU チップセット メモリ I/Oポート CP10 Pentium® M, 1.6 GHz ～2.0 GHz Intel E7501 最大2GB, DDR 200/266 イーサネット10/100/1000BASE-T x2, シリアル x1, ビデオUXGA x1, USB(1.1) x2 ハードディスクドライブ、OSなどは別売りです。
Advantech社 CompactPCI CPUボード
製品名 CPU チップセット メモリ I/Oポート MIC-3390 Pentium® M, 1.6 GHz ～2.0 GHz Intel 915 GM 最大2GB, DDR2 400/533 イーサネット10/100/1000BASE-T x2, シリアル(RJ-45) x1, ビデオQXGA x1 ハードディスクドライブ、OSなどは別売りです。
MAQbox 多チャネルデータ収集システム
Aqiris社ではCompactPCIのクレート、CPUカードのPC503(1.6 GHz Pentium M, 1 GB DRAM,60 GB HDD)およびデジタイザをセットに した商品もあります。詳細は弊社までお問い合わせください。PCIバスデータ収集カード、CompactPCI CPUボード
