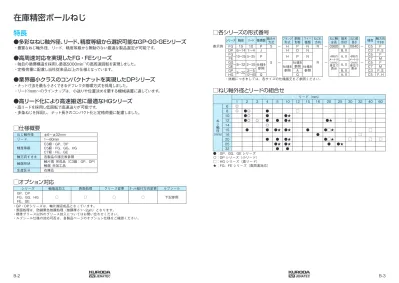

特長
●多彩なねじ軸外径、リード、精度等級から選択可能なGP・GG・GEシリーズ
・豊富なねじ軸外径、リード、精度等級から無駄のない最適な製品選定が可能です。●高周速対応を実現したFG・FEシリーズ
・独自の循環構造を採用し最高5000min−1の高周速回転を実現しました。 ・定格荷重に配慮し当社従来品以上の仕様となっています。●業界最小クラスのコンパクトナットを実現したDPシリーズ
・ナット寸法を最も小さくできるデフレクタ循環方式を採用しました。 ・リード1mm~のラインナップは、小送りや位置決めを要する機械装置に適しています。●高リード化により高速搬送に最適なHGシリーズ
・高リードを採用し低回転で高速送りが可能です。 ・多条ねじを採用し、ナット長さのコンパクト化と定格荷重に配慮しました。在庫精密ボールねじ
ねじ軸外径 φ6~φ32mm リード 1~60mm 精度等級 C3級:GP、DPC5級:FG、GG、HG C7級:FE、GE 軸方向すきま 各製品の諸元表参照 軸端形状 軸片端 完成品(C3級:GP、DP) 軸端 未加工品 生産区分 在庫品□仕様概要
シリーズ 軸端追加工 表面処理 グリース変更 ナット組付方向変更 ルブシール GP、DP FG、GG、HG FE、GE ○ ○ ○ ○ 下記参照 ・GP・DPシリーズは、軸片端完成品となっています。 ・表面処理は、防錆黒色被膜処理(被膜厚さ1~2µm)となります。 ・標準グリース以外のグリース封入についてはお問い合わせください。 ・ルブシール仕様の対応可否は、各製品ページのオプション仕様をご確認ください。□オプション対応
シリーズ 軸径 リード 循環数 組合せ方式 フランジ形式 胴部形態 ワイパ種類 ねじれ方向 ねじ軸全長 端末形状 ねじ部長さ 精度 軸方向すきま 表示例 FG 15 10 P S − H P N R − 0900 X 0840 − C5 F DP 6~14 1~4 J S − H D N R − 4桁の メートル (mm) 単位で 表示 B、X 4桁の メートル (mm) 単位で 表示 − C3 F、S FG 10~25 5~25 P H P N A、X C5 F FE C7 M GG 8~32 2~25 仕様を 参照 仕様を参照 仕様を 参照 仕様を 参照 A、X C5 F GE C7 M GP 8~20 2~5 A B、X C3 F、S HG 12~60 Q Q A、X C5 F、H ・詳細につきましては、各サイズの仕様諸元をご参照ください。□各シリーズの形式番号
□ねじ軸外径とリードの組合せ
リード(mm) 1 2 3 4 5 10 12 15 16 20 25 30 32 40 60 ねじ軸径 (mm) 6 ◎ 8 ◎ ●◎ ● □ 10 ●◎ ● ●★ 12 ●◎ ◎ ● ● ●★ ●★ □ 14 ◎ 15 ● ● ●★ ●★ ● ●□★ □ 16 ● □ 20 ● ● ●★ ●□★ □ □ □ 25 ●★ ●★ ● ●★ 32 ● ● ●:GP、GG、GE シリーズ ◎:DP シリーズ(小リード) □:HG シリーズ(高リード) ★:FG、FE シリーズ(高周速対応)軸径(mm)-リード(mm) 8-2 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 1.5875 谷径(mm) 6.6 シリーズ GP 基本動定格荷重C(N) 1220 1950 基本静定格荷重C0(N) 1300 2600 精度等級/すきま記号 C3/S C3/F 軸方向すきま(mm) 0 0.005以下 予圧トルク(N・cm) 0.3~2.0 ~0.5 スペーサボール 1:1 なし 循環方式 チューブ方式 ワイパ フエルト 潤滑剤 アルバニヤグリースS2 形式番号 (軸片端完成品) L1ねじ軸長さL2 Lt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y Z各部精度S U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GP0802DS-AAFR-0170B-C3S 122 133 170 92 0.010 0.008 0.008 0.008 0.008 0.030 0.010 0.008 0.0025 0.3~2.0 ---- 0.13 GP0802DS-AAFR-0170B-C3F ---- ~0.5 GP0802DS-AAFR-0250B-C3S 202 213 250 172 0.012 0.008 0.008 0.008 0.008 0.035 0.010 0.008 0.0025 0.3~2.0 ---- 0.15 GP0802DS-AAFR-0250B-C3F ---- ~0.5
GPシリーズC3級
ねじ軸外径φ8、リード2
◦ボールねじ諸元
・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。 ・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ねじ軸外径φ8 ねじ軸外径φ8◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 固定側端末形状はあらかじめ加工してあります。支持側軸端については下記弊社推奨の軸端 加工形状に追加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例 は下記の通りです。 形式例:固定側加工品(左図) ⇒ 両側軸端加工品 GP0802DS-AAFR-0250B-C3F ⇒ GP0802DS-AAFR-0250X0193-C3F 適用支持側サポートユニット 適用固定側サポートユニット BUK-6S(角形) E-18参照 BUK-8、BUK-8F(角形) E-16参照 BUM-6S(丸形) E-22参照 BUM-8、BUM-8F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 45° 45° 28 28 PCD 27 φ36 A 4-3.4きり、 6.5深ざぐり深さ3.3 C0.2 C0.5 C0.5 φ 11. 5± 0.1 R0.2 27 10 37 8 9 M8×1 4 3 V E E U E U A 以下 Lt L2 L1(焼入範囲) φ8 Z G 25 5 A 30 X G φ 6.6 Y A G A 10 0 -0.2 φ2 0 -0.007 -0.020 φ8 -0.002 -0.008 φ6 -0 --0.-0-08 C0. 5 C0.2 9 S A R0.2以下 Lt 0.8+0.1 0 6.8+0.1 0 φ6 -0.002 -0.010 φ 5.7 -0 --0.-0 6 C0. 5 C0.2 8 R0.2以下 Lt S A φ6 -0.002 -0.010 支持側形状A 支持側形状B軸径(mm)-リード(mm) 8-2 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 1.5875 谷径(mm) 6.6 シリーズ GG GE 基本動定格荷重C(N) 1950 基本静定格荷重C0(N) 2600 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) ~2.1 ~0.5 ----スペーサボール なし 循環方式 チューブ方式 ワイパ なし 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG0802DS-AANR-0215A 167 215 137 0.023 0.018 0.018 0.010 0.012 0.065 0.010 0.005 ~2.1 ~0.5 0.13 GE0802DS-AANR-0215A 0.05/300 ---- ---- 0.014 0.020 0.100 ---- ---- ---- ----・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ8、リード2
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG0802DS-AANR-0215A ⇒ GG0802DS-AANR-0215X0158-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-6S(角形) E-18参照 BUK-8、BUK-8F(角形) E-16参照 BUM-6S(丸形) E-22参照 BUM-8、BUM-8F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ8 ねじ軸外径φ8 45° 45° 28 28 PCD 27 φ36 A 4-3.4きり、 6.5深ざぐり深さ3.3 L1(焼入範囲) 3 45 Lt 20 φ 6.6 φ 11.7 Z G A 5 25 30 Y A G A X G φ2 0 -0.007 -0.020 φ8 -0 --0.-015 φ1 2 -0 --0.-018 C0. 5 C0.2 9 U A V E-F R0.2以下 F φ 5.7 -0 --0.-06 φ6 -0.002 -0.010 0.8+0.1 0 6.8+0.1 0 C0.2 C0.5 C0.5 R0.2 27 10 37 8 9 M8×1 4 3 V E-F E U E-F U A 以下 φ6 -0 --0.-0-08 φ8 -0.002 -0.008 φ 11.5 -0 --0.-018 10 0 -0.2 支持側 固定側軸径(mm)-リード(mm) 8-4 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 2.000 谷径(mm) 6.3 シリーズ GG GE 基本動定格荷重C(N) 2350 基本静定格荷重C0(N) 3300 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 0.2~2.9 ~0.5 ----スペーサボール なし 循環方式 チューブ方式 ワイパ フェルトワイパ 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG0804DS-BAFR-0215A 164 215 134 0.023 0.018 0.018 0.010 0.012 0.065 0.010 0.005 0.2~2.9 ~0.5 0.18 GG0804DS-BAFR-0340A 289 340 259 0.075 0.22 GE0804DS-BAFR-0215A 164 215 134 0.05/300 ---- ---- 0.014 0.020 0.100 ---- ---- ---- ---- 0.18 GE0804DS-BAFR-0340A 289 340 259 0.22 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ8、リード4
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG0804DS-BAFR-0340A ⇒ GG0804DS-BAFR-0340X0280-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-6S(角形) E-18参照 BUK-8、BUK-8F(角形) E-16参照 BUM-6S(丸形) E-22参照 BUM-8、BUM-8F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ8 ねじ軸外径φ8 30° 30° 34 24 PCD 29 φ38 A 4-3.4きり、 6.5深ざぐり深さ3.3 L1(焼入範囲) 6 45 Lt 20 φ 6.3 φ 11.7 Z G A G A 25 5 30 Y A X G φ2 2 -0.007 -0.020 φ8 -0 --0.-015 φ12 -0 --0.-018 C0. 5 C0.2 9 U A V E-F R0.2以下 F 0.8+0.1 0 6.8+0.1 0 φ6 -0.002 -0.010 φ 5.7 -0 --0.-06 C0.2 C0.5 C0.5 R0.2 27 10 37 8 9 M8×1 4 6 V E-F E U E-F U A 以下 φ6 -0 --0.-0-08 φ8 -0.002 -0.008 φ 11.5 -0 --0.-018 10 0 -0.2 支持側 固定側軸径(mm)-リード(mm) 10-2 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 1.5875 谷径(mm) 8.6 シリーズ GP 基本動定格荷重C(N) 1410 2250 基本静定格荷重C0(N) 1650 3300 精度等級/すきま記号 C3/S C3/F 軸方向すきま(mm) 0 0.005以下 予圧トルク(N・cm) 0.3~2.5 ~0.5 スペーサボール 1:1 なし 循環方式 チューブ方式 ワイパ フエルト 潤滑剤 アルバニヤグリースS2 形式番号 (軸片端完成品) L1ねじ軸長さL2 Lt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y Z各部精度S U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GP1002DS-EAFR-0210B-C3S 162 173 210 132 0.010 0.008 0.008 0.008 0.010 0.030 0.011 0.007 0.0025 0.3~2.5 ---- 0.19 GP1002DS-EAFR-0210B-C3F ---- ~0.5 GP1002DS-EAFR-0320B-C3S 272 283 320 242 0.012 0.008 0.008 0.008 0.010 0.040 0.011 0.007 0.0025 0.3~2.5 ---- 0.25 GP1002DS-EAFR-0320B-C3F ---- ~0.5
GPシリーズC3級
ねじ軸外径φ10、リード2
◦ボールねじ諸元
・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。 ・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 固定側端末形状はあらかじめ加工してあります。支持側軸端については下記弊社推奨の軸端 加工形状に追加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例 は下記の通りです。 形式例:固定側加工品(左図) ⇒ 両側軸端加工品 GP1002DS-EAFR-0320B-C3F ⇒ GP1002DS-EAFR-0320X0263-C3F 適用支持側サポートユニット 適用固定側サポートユニット BUK-6S(角形) E-18参照 BUK-8、BUK-8F(角形) E-16参照 BUM-6S(丸形) E-22参照 BUM-8、BUM-8F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 10 ねじ軸外径φ 10 45° 45° 31 31 PCD 31 φ40 A 4-4.5きり C0.2 C0.5 C0.5 φ 11. 5± 0.1 R0.2 27 10 37 8 9 M8×1 4 3 V E E U E U A 以下 Lt L2 L1(焼入範囲) φ 8.6 G A φ1 0 25 5 30 A Y A Z G X G 100 -0.2 φ2 3 -0.007 -0.020 φ8 -0.002 -0.008 φ6 -0 --0.-0-08 C0.5 C0.3 9 S A R0.2以下 Lt 0.8+0.1 0 6.8+0.1 0 φ6 -0.002 -0.010 φ 5.7 -0 --0.-0 6 R0.2以下 C0.5 C0.3 8 Lt S A φ6 -0.002 -0.010 支持側形状A 支持側形状B軸径(mm)-リード(mm) 10-2 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 1.5875 谷径(mm) 8.6 シリーズ GG GE 基本動定格荷重C(N) 2250 基本静定格荷重C0(N) 3300 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 0.1~2.5 ~0.5 ----スペーサボール なし 循環方式 チューブ方式 ワイパ なし 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1002DS-EANR-0250A 202 250 175 0.023 0.018 0.018 0.010 0.012 0.055 0.011 0.005 0.1~2.5 ~0.5 0.22 GG1002DS-EANR-0320A 272 320 245 0.065 0.26 GE1002DS-EANR-0250A 202 250 175 0.05/300 ---- ---- 0.014 0.020 0.080 ---- ---- ---- ---- 0.22 GE1002DS-EANR-0320A 272 320 245 0.100 0.26 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ10、リード2
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1002DS-EANR-0320A ⇒ GG1002DS-EANR-0320X0263-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-6S(角形) E-18参照 BUK-8、BUK-8F(角形) E-16参照 BUM-6S(丸形) E-22参照 BUM-8、BUM-8F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 10 ねじ軸外径φ 10 45° 45° 31 31 PCD 31 4-4.5きり φ40 A 20 45 3 L1(焼入範囲) Lt 5 22 27 φ 8.6 φ 9.7 G A Z G Y A X G A φ2 3 -0.007 -0.020 φ1 0 -0 --0.-015 φ1 0 -0 --0.-015 C0.3 C0. 5 9 U A V E-F R0.2以下 F 0.8+0.1 0 6.8+0.1 0 φ6 -0.002 -0.010 φ 5.7 -0 --0.-06 C0.5 C0.5 R0.2 27 10 37 8 9 M8×1 4 3 V E-F E U E-F U A 以下 1 C0.2 φ6 -0 --0.-0-08 φ8 -0.002 -0.008 φ1 0 0 -0.015 8 0 -0.2 支持側 固定側軸径(mm)-リード(mm) 10-4 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 2.3812 谷径(mm) 8.1 シリーズ GG GE 基本動定格荷重C(N) 3350 基本静定格荷重C0(N) 5900 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 0.3~4.0 ~1.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ プラスチックワイパ 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1004DS-BAPR-0255A 195 255 158 0.023 0.018 0.018 0.010 0.012 0.055 0.011 0.005 0.3~4.0 ~1.0 0.30 GG1004DS-BAPR-0385A 325 385 288 0.025 0.020 0.065 0.36 GG1004DS-BAPR-0455A 395 455 358 0.080 0.39 GE1004DS-BAPR-0255A 195 255 158 0.05/300 ---- ---- 0.014 0.020 0.080 ---- ---- ---- ----0.30 GE1004DS-BAPR-0385A 325 385 288 0.100 0.36 GE1004DS-BAPR-0455A 395 455 358 0.120 0.39 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ10、リード4
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1004DS-BAPR-0455A ⇒ GG1004DS-BAPR-0445X0386-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-6S(角形) E-18参照 BUK-8、BUK-8F(角形) E-16参照 BUM-6S(丸形) E-22参照 BUM-8、BUM-8F(丸形) E-20参照◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。 ねじ軸外径φ 10 ねじ軸外径φ 10 30° 30° 42 28 PCD 36 φ46 A 4-4.5きり、 8深ざぐり深さ4.4 G A A 29 8 37 φ 8.1 φ11.7 20 55 5 L1(焼入範囲) Lt Z G Y A X G φ2 6 -0.007 -0.020 φ1 0 -0 --0.-015 φ1 2 -0 --0.-018 C0.5 9 U A V E-F R0.2以下 F C0.3 0.8+0.1 0 6.8+0.1 0 φ6 -0.002 -0.010 φ 5.7 -0 --0.-06 C0.5 C0.5 R0.2 27 10 37 8 9 M8×1 4 5 V E-F E U E-F U A 以下 C0.2 φ6 -0 --0.-0-08 φ8 -0.002 -0.008 φ 11.5 -0 --0.-018 10 0 -0.25 支持側 固定側軸径(mm)-リード(mm) 10-10 循環数/ねじれ方向 1.5巻1列/右 ボール径(mm) 2.3812 谷径(mm) 8.1 シリーズ GG GE 基本動定格荷重C(N) 2200 基本静定格荷重C0(N) 3500 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 0.4~3.9 ~1.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ プラスチックワイパ 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1010AS-BAPR-0255A 192 255 152 0.023 0.018 0.018 0.010 0.012 0.055 0.011 0.005 0.4~3.9 ~1.0 0.38 GG1010AS-BAPR-0455A 392 455 352 0.025 0.020 0.080 0.49 GE1010AS-BAPR-0255A 192 255 152 0.05/300 ---- ---- 0.014 0.020 0.080 ---- ---- ---- ---- 0.38 GE1010AS-BAPR-0455A 392 455 352 0.120 0.49 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ10、リード10
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1010AS-BAPR-0455A ⇒ GG1010AS-BAPR-0455X0382-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-8S(角形) E-18参照 BUK-10、BUK-10F(角形) E-16参照 BUM-8S(丸形) E-22参照 BUM-10、BUM-10F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。 ねじ軸外径φ 10◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 30° 30° 45 30 PCD 3 6 φ47 4-4.5きり、 8深ざぐり深さ4.4 A φ 8.1 φ 13.7 20 55 8 L1(焼入範囲) Lt Z G G A A 32 8 40 Y A X G φ2 8 -0.007 -0.020 φ1 0 -0 --0.-015 φ1 4 -0 --0.-018 C0. 5 C0.2 R0.2以下 10 U A V E-F F 0.9+0.1 0 7.9+0.1 0 φ8 -0.004 -0.012 φ 7.6 -0 --0.-06 10 30 15 45 10 5 R0.2 C0.2 C0.5 C0.5 V E-F M10×1 E U E-F U A 以下 8 φ8 -0 --0.-0-09 φ1 0 -0.002 -0.008 φ1 4 -0 --0.-018 12 0 -0.25 ねじ軸外径φ 10 支持側 固定側軸径(mm)-リード(mm) 12-2 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 1.5875 谷径(mm) 10.6 シリーズ GP 基本動定格荷重C(N) 1540 2450 基本静定格荷重C0(N) 2050 4100 精度等級/すきま記号 C3/S C3/F 軸方向すきま(mm) 0 0.005以下 予圧トルク(N・cm) 0.4~3.2 ~1.0 スペーサボール 1:1 なし 循環方式 チューブ方式 ワイパ プラスチックワイパ 潤滑剤 アルバニヤグリースS2 形式番号 (軸片端完成品) L1ねじ軸長さL2 Lt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y Z各部精度S U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GP1202DS-AAPR-0300B-C3S 242 255 300 207 0.012 0.008 0.008 0.008 0.010 0.030 0.011 0.007 0.003 0.4~3.2 ---- 0.35 GP1202DS-AAPR-0300B-C3F ---- ~1.0 GP1202DS-AAPR-0400B-C3S 342 355 400 307 0.013 0.010 0.008 0.008 0.010 0.040 0.011 0.007 0.003 0.4~3.2 ---- 0.43 GP1202DS-AAPR-0400B-C3F ---- ~1.0
GPシリーズC3級
ねじ軸外径φ12、リード2
◦ボールねじ諸元
・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。 ・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 固定側端末形状はあらかじめ加工してあります。支持側軸端については下記弊社推奨の軸端 加工形状に追加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例 は下記の通りです。 形式例:固定側加工品(左図) ⇒ 両側軸端加工品 GP1202DS-AAPR-0400B-C3F ⇒ GP1202DS-AAPR-0400X0332-C3F 適用支持側サポートユニット 適用固定側サポートユニット BUK-8S(角形) E-18参照 BUK-10、BUK-10F(角形) E-16参照 BUM-8S(丸形) E-22参照 BUM-10、BUM-10F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 12 ねじ軸外径φ 12 45° 45° 34 34 PCD 3 3 φ44 4-4.5きり、 8深ざぐり深さ4.4 A φ 10.6 A 8 27 35 Y A X G 10 30 15 45 10 3 5 φ1 2 R0.2 φ1 4± 0.1 C0.2 C0.5 C0.5 L2 L1(焼入範囲) Lt V E M10×1 E U E U A G Z G 以下 A 12 0 -0.25 φ2 5 -0.007 -0.020 φ1 0 -0.002 -0.008 φ8 -0 --0.-0-09 C0.5 R0.2以下 10 Lt S A C0.3 0.9+0.1 0 7.9+0.1 0 φ8 -0.004 -0.012 φ 7.6 -0 --0.-0 6 C0.5 R0.2以下 9 Lt S A C0.3 φ8 -0.004 -0.012 支持側形状A 支持側形状B軸径(mm)-リード(mm) 12-2 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 1.5875 谷径(mm) 10.6 シリーズ GG GE 基本動定格荷重C(N) 2450 基本静定格荷重C0(N) 4100 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 0.2~3.4 ~1.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ プラスチックワイパ 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1202DS-AAPR-0300A 247 300 212 0.023 0.018 0.018 0.010 0.012 0.055 0.011 0.005 0.2~3.4 ~1.0 0.36 GG1202DS-AAPR-0455A 402 455 367 0.027 0.020 0.080 0.48 GE1202DS-AAPR-0300A 247 300 212 0.05/300 ---- ---- 0.014 0.020 0.080 ---- ---- ---- ---- 0.36 GE1202DS-AAPR-0455A 402 455 367 0.120 0.48 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ12、リード2
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1202DS-AAPR-0455A ⇒ GG1202DS-AAPR-0450X0393-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-6S(角形) E-18参照 BUK-8、BUK-8F(角形) E-16参照 BUM-6S(丸形) E-22参照 BUM-8、BUM-8F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 12 ねじ軸外径φ 12 45° 45° PCD 3 3 φ44 34 34 4-4.5きり、 8深ざぐり深さ4.4 A 27 8 35 20 50 3 L1(焼入範囲) Lt φ 10.6 φ 11.7 X G Z G Y A G A A φ2 5 -0.007 -0.020 φ1 2 -0 --0.-018 φ1 2 -0 --0.-018 C0. 5 9 U A V E-F R0.2以下 F C0.5 0.8+0.1 0 6.8+0.1 0 φ6 -0.002 -0.010 φ 5.7 -0 --0.-06 C0.5 C0.5 R0.2 27 10 37 8 9 M8×1 4 3 V E-F E U E-F U A C0.2 以下 φ6 -0 --0.-0-08 φ8 -0.002 -0.008 φ 11.5 -0 --0.-015 10 0 -0.2 支持側 固定側軸径(mm)-リード(mm) 12-4 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 2.3812 谷径(mm) 10.1 シリーズ GG GE 基本動定格荷重C(N) 3600 基本静定格荷重C0(N) 6750 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 0.2~4.7 ~1.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1204DS-AALR-0405A 345 405 304 0.025 0.020 0.018 0.010 0.012 0.080 0.011 0.005 0.2~4.7 ~1.0 0.56 GG1204DS-AALR-0605A 545 605 504 0.030 0.023 0.090 0.70 GE1204DS-AALR-0405A 345 405 304 0.05/300 ---- ---- 0.014 0.020 0.120 ---- ---- ---- ---- 0.56 GE1204DS-AALR-0605A 545 605 504 0.150 0.70 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ12、リード4
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1204DS-AALR-0605A ⇒ GG1204DS-AALR-0605X0535-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-8S(角形) E-18参照 BUK-10、BUK-10F(角形) E-16参照 BUM-8S(丸形) E-22参照 BUM-10、BUM-10F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 12 ねじ軸外径φ 12 45° 45° 41 41 φ54 PCD 4 1 4-5.5きり、 9.5深ざぐり深さ5.4 A 20 55 5 L1(焼入範囲) Lt 31 10 41 φ 10.1 φ 11.7 G A Z G Y A X G A φ3 0 -0.007 -0.020 φ1 2 -0 --0.-018 φ1 2 -0 --0.-018 C0.5 R0.2以下 10 U A V E-F F C0.3 0.9+0.1 0 7.9+0.1 0 φ8 -0.004 -0.012 φ 7.6 -0 --0.-06 10 30 15 45 10 5 R0.2 C0.5 C0.5 V E-F M10×1 E U E-F U A 以下 5 C0.2 2 φ8 -0 --0.-0-09 φ1 0 -0.002 -0.008 φ1 2 -0 --0.-018 10 0 -0.2 支持側 固定側軸径(mm)-リード(mm) 12-5 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 3.175 谷径(mm) 9.5 シリーズ GP 基本動定格荷重C(N) 3740 5950 基本静定格荷重C0(N) 4900 9800 精度等級/すきま記号 C3/S C3/F 軸方向すきま(mm) 0 0.005以下 予圧トルク(N・cm) 1.5~5.0 ~1.0 スペーサボール 1:1 なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸片端完成品) L1ねじ軸長さL2 Lt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y Z各部精度S U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GP1205DS-BALR-0300B-C3S 240 255 300 196 0.012 0.008 0.008 0.008 0.010 0.030 0.011 0.007 0.003 1.5~5.0 ---- 0.43 GP1205DS-BALR-0300B-C3F ---- ~1.0 GP1205DS-BALR-0450B-C3S 390 405 450 346 0.013 0.010 0.008 0.008 0.010 0.050 0.011 0.007 0.003 1.5~5.0 ---- 0.53 GP1205DS-BALR-0450B-C3F ---- ~1.0
GPシリーズC3級
ねじ軸外径φ12、リード5
◦ボールねじ諸元
・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。 ・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 固定側端末形状はあらかじめ加工してあります。支持側軸端については下記弊社推奨の軸端 加工形状に追加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例 は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GP1205DS-BALR-0450B-C3F ⇒ GP1205DS-BALR-0450X0380-C3F 適用支持側サポートユニット 適用固定側サポートユニット BUK-8S(角形) E-18参照 BUK-10、BUK-10F(角形) E-16参照 BUM-8S(丸形) E-22参照 BUM-10、BUM-10F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 12 ねじ軸外径φ 12 30° 30° 45 32 PCD 40 φ50 A 17 口元埋栓 M6×1 (給油穴) 4-4.5きり、 8深ざぐり深さ4.4 10 30 15 45 10 5 5 φ1 2 R0.2 φ 9.5 φ1 4± 0.1 C0.2 C0.5 C0.5 L2 L1(焼入範囲) Lt V E M10×1 E U E U A G Z G 以下 A A 10 34 44 Y A X G 12 0 -0.25 φ3 0 -0.007 -0.020 φ1 0 -0.002 -0.008 φ8 -0 --0.-0-09 C0.5 C0.3 R0.2以下 10 Lt S A 0.9+0.1 0 7.9+0.1 0 φ8 -0.004 -0.012 φ 7.6 -0 --0.-0 6 C0.5 C0.3 R0.2以下 9 Lt S A φ8 -0.004 -0.012 支持側形状A 支持側形状B軸径(mm)-リード(mm) 12-5 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 3.175 谷径(mm) 9.5 シリーズ GG GE 基本動定格荷重C(N) 5950 基本静定格荷重C0(N) 9800 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 1.5~7.0 ~1.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1205DS-BALR-0305A 245 305 201 0.023 0.018 0.018 0.010 0.012 0.055 0.011 0.005 1.5~7.0 ~1.0 0.44 GG1205DS-BALR-0455A 395 455 351 0.025 0.020 0.080 0.54 GE1205DS-BALR-0305A 245 305 201 0.05/300 ---- ---- 0.014 0.020 0.080 ---- ---- ---- ---- 0.44 GE1205DS-BALR-0455A 395 455 351 0.120 0.54 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ12、リード5
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1205DS-BALR-0455A ⇒ GG1205DS-BALR-0455X0385-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-8S(角形) E-18参照 BUK-10、BUK-10F(角形) E-16参照 BUM-8S(丸形) E-22参照 BUM-10、BUM-10F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 12 ねじ軸外径φ 12 30° 30° 45 32 PCD 40 φ50 A 4-4.5きり、 8深ざぐり深さ4.4 10 34 44 φ 9.5 φ 11.7 20 55 5 L1(焼入範囲) Lt G A A Z G Y A X G φ3 0 -0.007 -0.020 φ1 2 -0 --0.-018 φ1 2 -0 --0.-018 C0.5 R0.2以下 10 U A V E-F F C0.3 0.9+0.1 0 7.9+0.1 0 φ8 -0.004 -0.012 φ 7.6 0 -0.06 10 30 15 45 10 5 R0.2 C0.5 C0.5 V E-F M10×1 E U E-F U A 以下 5 C0.2 φ8 -0 --0.-0-09 φ1 0 -0.002 -0.008 φ1 2 -0 --0.-018 10 0 -0.2 支持側 固定側軸径(mm)-リード(mm) 12-10 循環数/ねじれ方向 1.5巻1列/右 ボール径(mm) 3.175 谷径(mm) 9.5 シリーズ GG GE 基本動定格荷重C(N) 3850 基本静定格荷重C0(N) 5900 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 1.0~5.5 ~2.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1210AS-BALR-0455A 395 455 346 0.025 0.020 0.018 0.010 0.012 0.080 0.011 0.005 1.0~5.5 ~2.0 0.63 GG1210AS-BALR-0605A 545 605 496 0.030 0.023 0.090 0.75 GE1210AS-BALR-0455A 395 455 346 0.05/300 ---- ---- 0.014 0.020 0.120 ---- ---- ---- ---- 0.63 GE1210AS-BALR-0605A 545 605 496 0.150 0.75 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ12、リード10
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1210AS-BALR-0605A ⇒ GG1210AS-BALR-0605X0535-C5F C0.5 R0.2以下 10 U A V E-F F C0.3 0.9+0.1 0 7.9+0.1 0 φ8 -0.004 -0.012 φ 7.6 -0 --0.-06 10 30 15 45 10 5 R0.2 C0.5 C0.5 V E-F M10×1 E U E-F U A 以下 5 C0.2 φ8 -0 --0.-0-09 φ1 0 -0.002 -0.008 φ1 2 -0 --0.-018 10 0 -0.2 適用支持側サポートユニット 適用固定側サポートユニット BUK-8S(角形) E-18参照 BUK-10、BUK-10F(角形) E-16参照 BUM-8S(丸形) E-22参照 BUM-10、BUM-10F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 12 ねじ軸外径φ 12 30° 30° 48 32 PCD 41 φ54 4-5.5きり、 9.5深ざぐり深さ5.4 A 12 37 49 G A A Z G Y A X G φ 9.5 φ 11.7 20 55 5 L1(焼入範囲) Lt φ3 0 -0.007 -0.020 φ1 2 -0 --0.-018 φ1 2 -0 --0.-018 支持側 固定側軸径(mm)-リード(mm) 12-20 循環数/ねじれ方向 1.5巻1列/右 ボール径(mm) 3.175 谷径(mm) 9.5 シリーズ GG GE 基本動定格荷重C(N) 3850 基本静定格荷重C0(N) 5900 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 1.0~7.5 ~2.5 ----スペーサボール なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1220AS-BALR-0405A 345 405 277 0.025 0.020 0.018 0.010 0.012 0.080 0.011 0.005 1.0~7.5 ~2.5 0.73 GG1220AS-BALR-0605A 545 605 477 0.030 0.023 0.090 0.90 GE1220AS-BALR-0405A 345 405 277 0.05/300 ---- ---- 0.018 0.030 0.120 ---- ---- ---- ---- 0.73 GE1220AS-BALR-0605A 545 605 477 0.150 0.90 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ12、リード20
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1220AS-BALR-0605A ⇒ GG1220AS-BALR-0605X0535-C5F C0.5 R0.2以下 10 U A V E-F F C0.3 0.9+0.1 0 7.9+0.1 0 φ8 -0.004 -0.012 φ 7.6 -0 --0.-06 10 30 15 45 10 5 R0.2 C0.5 C0.5 V E-F M10×1 E U E-F U A 以下 5 C0.2 φ8 -0 --0.-0-09 φ1 0 -0.002 -0.008 φ1 2 -0 --0.-018 10 0 -0.2 適用支持側サポートユニット 適用固定側サポートユニット BUK-8S(角形) E-18参照 BUK-10、BUK-10F(角形) E-16参照 BUM-8S(丸形) E-22参照 BUM-10、BUM-10F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 12 ねじ軸外径φ 12 30° 30° 48 32 PCD 43 φ56 A 4-5.5きり、 9.5深ざぐり深さ5.4 68 Y A X G φ 9.5 φ 11.7 20 55 5 L1(焼入範囲) Lt Z G G A A 12 56 φ3 2 -0.009 -0.025 φ1 2 -0 --0.-018 φ1 2 -0 --0.-018 支持側 固定側軸径(mm)-リード(mm) 15-2 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 1.5875 谷径(mm) 13.6 シリーズ GP 基本動定格荷重C(N) 1700 2700 基本静定格荷重C0(N) 2750 5500 精度等級/すきま記号 C3/S C3/F 軸方向すきま(mm) 0 0.005以下 予圧トルク(N・cm) 0.5~4.5 ~1.5 スペーサボール 1:1 なし 循環方式 チューブ方式 ワイパ プラスチックワイパ 潤滑剤 アルバニヤグリースS2 形式番号 (軸片端完成品) L1ねじ軸長さL2 Lt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y Z各部精度S U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GP1502DS-BAPR-0300B-C3S 242 255 300 205 0.012 0.008 0.008 0.008 0.010 0.025 0.012 0.009 0.004 0.5~4.5 ---- 0.55 GP1502DS-BAPR-0300B-C3F ---- ~1.5 GP1502DS-BAPR-0600B-C3S 542 555 600 505 0.016 0.012 0.008 0.008 0.010 0.045 0.012 0.009 0.004 0.5~4.5 ---- 0.92 GP1502DS-BAPR-0600B-C3F ---- ~1.5
◦ボールねじ諸元
・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。 ・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 固定側端末形状はあらかじめ加工してあります。支持側軸端については下記弊社推奨の軸端 加工形状に追加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例 は下記の通りです。 形式例:固定側加工品(左図) ⇒ 両側軸端加工品 GP1502DS-BAPR-0600B-C3F ⇒ GP1502DS-BAPR-0600X0530-C3F R0.2以下 12 C0.5 C0.5 S A Lt 1.15+0.14 0 9.15+0.1 0 φ1 0 -0.004 -0.012 φ 9.6 -0 --0.-0 9 C0. 5 C0.5 R0.2以下 11 S A Lt φ1 0 -0.004 -0.012 適用支持側サポートユニット 適用固定側サポートユニット BUK-10S(角形) E-18参照 BUK-12、BUK-12F(角形) E-16参照 BUM-10S(丸形) E-22参照 BUM-12、BUM-12F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 15 ねじ軸外径φ 15GPシリーズC3級
ねじ軸外径φ15、リード2
PCD4 1 φ54 4-5.5きり、 9.5深ざぐり深さ5.4 18 口元埋栓 M6×1 (給油穴) A 30° 30° 48 32 U E Lt L2 10 27 37 X G C0.2 C0.5 C0.5 U A 10 15 30 45 10 3 2 5 M12×1 V E R0.3 以下 E L1(焼入範囲) φ 13.6 G A φ1 5 Z G A Y A 12 0 -0.25 φ3 0 -0.007 -0.020 φ1 2 -0.003 -0.011 φ1 0 -0 --0.-0-09 φ1 5 -0 --0.-018 支持側形状A 支持側形状B軸径(mm)-リード(mm) 15-2 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 1.5875 谷径(mm) 13.6 シリーズ GG GE 基本動定格荷重C(N) 2700 基本静定格荷重C0(N) 5500 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 0.2~4.7 ~2.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ プラスチックワイパ 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1502DS-BAPR-0300A 242 300 205 0.023 0.018 0.018 0.010 0.012 0.045 0.012 0.005 0.2~4.7 ~2.0 0.58 GG1502DS-BAPR-0600A 542 600 505 0.030 0.023 0.075 0.94 GE1502DS-BAPR-0300A 242 300 205 0.05/300 ---- ---- 0.014 0.020 0.070 ---- ---- ---- ---- 0.58 GE1502DS-BAPR-0600A 542 600 505 0.110 0.94 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ15、リード2
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1502DS-BAPR-0600A ⇒ GG1502DS-BAPR-0600X0530-C5F 2 5 M12×1 V E-F R0.3 以下 E C0.2 C0.5 C0.5 U E-F U A 10 15 30 45 10 3 φ1 0 -0 --0.-0-09 φ1 2 -0.003 -0.011 φ1 5 -0 --0.-018 12 0 -0.25 適用支持側サポートユニット 適用固定側サポートユニット BUK-10S(角形) E-18参照 BUK-12、BUK-12F(角形) E-16参照 BUM-10S(丸形) E-22参照 BUM-12、BUM-12F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 15 ねじ軸外径φ 15 30° 30° 48 32 PCD41 φ54 4-5.5きり、 9.5深ざぐり深さ5.4 18 口元埋栓 M6×1 (給油穴) A φ 14.5 Z G G A 10 27 37 Y A X G A 20 55 3 L1(焼入範囲) Lt φ 13.6 φ3 0 -0.007 -0.020 φ1 5 -0 --0.-018 φ1 5 -0 --0.-018 C0.5 C0.5 R0.2以下 12 U A F V E-F 1.15+0.14 0 9.15+0.1 0 φ1 0 -0.004 -0.012 φ 9.6 -0 --0.-09 支持側 固定側軸径(mm)-リード(mm) 15-4 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 2.3812 谷径(mm) 13.1 シリーズ GP 基本動定格荷重C(N) 2580 4100 基本静定格荷重C0(N) 4270 8550 精度等級/すきま記号 C3/S C3/F 軸方向すきま(mm) 0 0.005以下 予圧トルク(N・cm) 1.0~5.0 ~1.5 スペーサボール 1:1 なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸片端完成品) L1ねじ軸長さL2 Lt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y Z各部精度S U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GP1504DS-BALR-0400B-C3S 340 355 400 299 0.013 0.010 0.008 0.008 0.010 0.035 0.012 0.009 0.004 1.0~5.0 ---- 0.70 GP1504DS-BALR-0400B-C3F ---- ~1.5 GP1504DS-BALR-0600B-C3S 540 555 600 499 0.016 0.012 0.008 0.008 0.010 0.045 0.012 0.009 0.004 1.0~5.0 ---- 0.94 GP1504DS-BALR-0600B-C3F ---- ~1.5
◦ボールねじ諸元
・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。 ・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 固定側端末形状はあらかじめ加工してあります。支持側軸端については下記弊社推奨の軸端 加工形状に追加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例 は下記の通りです。 形式例:固定側加工品(左図) ⇒ 両側軸端加工品 GP1504DS-BALR-0600B-C3F ⇒ GP1504DS-BALR-0600X0528-C3F C0. 5 C0.5 R0.2以下 11 S A Lt φ1 0 -0.004 -0.012 適用支持側サポートユニット 適用固定側サポートユニット BUK-10S(角形) E-18参照 BUK-12、BUK-12F(角形) E-16参照 BUM-10S(丸形) E-22参照 BUM-12、BUM-12F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 15 ねじ軸外径φ 15GPシリーズC3級
ねじ軸外径φ15、リード4
30° 30° 48 32 18 PCD 43 φ56 口元埋栓 4-5.5きり、 9.5深ざぐり深さ5.4 M6×1 (給油穴) A U E Lt L2 L1(焼入範囲) G A φ1 5 Z G Y A φ 13.1 A 10 31 41 X G C0.2 C0.5 C0.5 U A 10 15 30 45 10 5 2 5 M12×1 V E R0.3 以下 E 12 0 -0.25 φ3 2 -0.009 -0.025 φ1 2 -0.003 -0.011 φ1 0 -0 --0.-0-09 φ1 5 -0 --0.-018 C0.5 C0.5 R0.2以下 12 S A Lt 1.15+0.14 0 9.15+0.1 0 φ1 0 -0.004 -0.012 φ 9.6 -0 --0.-0 9 支持側形状A 支持側形状B軸径(mm)-リード(mm) 15-4 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 2.3812 谷径(mm) 13.1 シリーズ GG GE 基本動定格荷重C(N) 4100 基本静定格荷重C0(N) 8550 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 1.0~8.0 ~2.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1504DS-BALR-0600A 540 600 499 0.030 0.023 0.018 0.010 0.012 0.075 0.012 0.005 1.0~6.0 ~2.0 0.96 GG1504DS-BALR-1100A 1040 1100 999 0.046 0.030 0.150 1.0~8.0 1.56 GE1504DS-BALR-0600A 540 600 499 0.05/300 ---- ---- 0.018 0.030 0.110 ---- ---- ---- ---- 0.96 GE1504DS-BALR-1100A 1040 1100 999 0.210 1.56 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ15、リード4
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1504DS-BALR-1100A ⇒ GG1504DS-BALR-1100X1028-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-10S(角形) E-18参照 BUK-12、BUK-12F(角形) E-16参照 BUM-10S(丸形) E-22参照 BUM-12、BUM-12F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。◦オプション仕様
・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 ねじ軸外径φ 15 ねじ軸外径φ 15 30° 30° 48 32 18 PCD 43 φ56 口元埋栓 4-5.5きり、 9.5深ざぐり深さ5.4 M6×1 (給油穴) A 25 55 5 L1(焼入範囲) Lt φ 13.1 φ 14.5 A G A 10 31 41 Z G Y A X G φ3 2 -0.009 -0.025 φ1 5 -0 --0.-018 φ1 5 -0 --0.-018 C0.5 C0.5 R0.2以下 12 U A F V E-F 1.15+0.14 0 9.15+0.1 0 φ1 0 -0.004 -0.012 φ 9.6 -0 --0.-09 C0.2 C0.5 C0.5 U E-F U A 10 15 30 45 10 5 2 5 M12×1 V E-F R0.3 以下 E φ1 0 -0 --0.-0-09 φ1 2 -0.003 -0.011 φ1 5 -0 --0.-018 12 0 -0.25 支持側 固定側軸径(mm)-リード(mm) 15-5 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 3.175 谷径(mm) 12.5 シリーズ GP 基本動定格荷重C(N) 4340 6900 基本静定格荷重C0(N) 6250 12500 精度等級/すきま記号 C3/S C3/F 軸方向すきま(mm) 0 0.005以下 予圧トルク(N・cm) 1.5~6.0 ~2.0 スペーサボール 1:1 なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸片端完成品) L1ねじ軸長さL2 Lt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y Z各部精度S U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GP1505DS-BALR-0400B-C3S 340 355 400 296 0.013 0.010 0.008 0.008 0.012 0.035 0.012 0.009 0.004 1.5~6.0 ---- 0.71 GP1505DS-BALR-0400B-C3F ---- ~2.0 GP1505DS-BALR-0600B-C3S 540 555 600 496 0.016 0.012 0.008 0.008 0.012 0.045 0.012 0.009 0.004 1.5~6.0 ---- 0.94 GP1505DS-BALR-0600B-C3F ---- ~2.0
◦ボールねじ諸元
・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。 ・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 固定側端末形状はあらかじめ加工してあります。支持側軸端については下記弊社推奨の軸端 加工形状に追加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例 は下記の通りです。 形式例:固定側加工品(左図) ⇒ 両側軸端加工品 GP1505DS-BALR-0600B-C3F ⇒ GP1505DS-BALR-0600X0528-C3F 適用支持側サポートユニット 適用固定側サポートユニット BUK-10S(角形) E-18参照 BUK-12、BUK-12F(角形) E-16参照 BUM-10S(丸形) E-22参照 BUM-12、BUM-12F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長 ねじ軸外径φ 15 ねじ軸外径φ 15GPシリーズC3級
ねじ軸外径φ15、リード5
30° 30° 50 34 18 PCD 45 φ58 口元埋栓 4-5.5きり、 9.5深ざぐり深さ5.4 M6×1 (給油穴) A 10 34 44 X G Y A φ 12.5 C0.2 C0.5 C0.5 U A 10 15 30 45 10 5 2 5 M12×1 V E R0.3 以下 E U E Lt L2 L1(焼入範囲) G A φ1 5 Z G A 12 0 -0.25 φ3 4 -0.009 -0.025 φ1 2 -0.003 -0.011 φ1 0 -0 --0.-0-09 φ1 5 -0 --0.-018 C0.5 C0.5 R0.2以下 12 S A Lt 1.15+0.14 0 9.15+0.1 0 φ1 0 -0.004 -0.012 φ 9.6 -0 --0.-0 9 C0. 5 C0.5 R0.2以下 11 S A Lt φ1 0 -0.004 -0.012◦オプション仕様
・ボールねじ用潤滑ユニット ルブシールを装着可能です。 形式例:GP1505DS-BASR-0600X0528-C3F →ワイパ種類 S:ルブシール ・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 支持側形状A 支持側形状B軸径(mm)-リード(mm) 15-5 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 3.175 谷径(mm) 12.5 シリーズ GG GE 基本動定格荷重C(N) 6900 基本静定格荷重C0(N) 12500 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 1.5~11.0 ~2.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1505DS-BALR-0600A 540 600 496 0.030 0.023 0.018 0.011 0.015 0.075 0.012 0.005 1.5~9.0 ~2.0 0.96 GG1505DS-BALR-1100A 1040 1100 996 0.046 0.030 0.150 1.5~11.0 1.52 GE1505DS-BALR-0600A 540 600 496 0.05/300 ---- ---- 0.018 0.030 0.110 ---- ---- ---- ---- 0.96 GE1505DS-BALR-1100A 1040 1100 996 0.210 1.52 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ15、リード5
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1505DS-BALR-1100A ⇒ GG1505DS-BALR-1100X1028-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-10S(角形) E-18参照 BUK-12、BUK-12F(角形) E-16参照 BUM-10S(丸形) E-22参照 BUM-12、BUM-12F(丸形) E-20参照 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。 ねじ軸外径φ 15 ねじ軸外径φ 15◦オプション仕様
・ボールねじ用潤滑ユニット ルブシールを装着可能です。 形式例:GG1505DS-BASR-1100X1028-C5F →ワイパ種類 S:ルブシール ・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 30° 30° 50 34 18 PCD 45 φ58 口元埋栓 4-5.5きり、 9.5深ざぐり深さ5.4 M6×1 (給油穴) A 25 55 5 L1(焼入範囲) Lt φ 12.5 φ 14.5 Z G G A A 10 34 44 Y A X G φ3 4 -0.009 -0.025 φ1 5 -0 --0.-018 φ1 5 -0 --0.-018 C0. 5 C0.5 R0.2以下 12 U A F V E-F 1.15+0.14 0 9.15+0.1 0 φ1 0 -0.004 -0.012 φ 9.6 -0 --0.-09 C0.2 C0.5 C0.5 U E-F U A 10 15 30 45 10 5 2 5 M12×1 V E-F R0.3 以下 E φ1 0 -0 --0.-0-09 φ1 2 -0.003 -0.011 φ1 5 -0 --0.-018 12 0 -0.25 支持側 固定側ねじ軸外径φ 15 ねじ軸外径φ 15 軸径(mm)-リード(mm) 15-10 循環数/ねじれ方向 1.5巻1列/右 ボール径(mm) 3.175 谷径(mm) 12.5 シリーズ GG GE 基本動定格荷重C(N) 4400 基本静定格荷重C0(N) 7900 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 1.0~8.0 ~3.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1510AS-BALR-0600A 540 600 488 0.030 0.023 0.018 0.011 0.015 0.075 0.012 0.005 1.0~7.0 ~3.0 1.09 GG1510AS-BALR-0900A 840 900 788 0.040 0.027 0.120 1.47 GG1510AS-BALR-1100A 1040 1100 988 0.046 0.030 0.150 1.0~8.0 1.72 GE1510AS-BALR-0600A 540 600 488 0.05/300 ---- ---- 0.018 0.030 0.110 ---- ---- ---- ----1.09 GE1510AS-BALR-0900A 840 900 788 0.170 1.47 GE1510AS-BALR-1100A 1040 1100 988 0.210 1.72 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
GGシリーズC5級/GEシリーズC7級
ねじ軸外径φ15、リード10
◦軸端加工形状
在庫精密ボールねじには、各サイズごとに弊社推奨の軸端加工形状を用意しております。 下記弊社推奨の軸端加工形状のほかに、ご要望によりキー溝、タップ穴、平取り加工なども追 加工出来ますので弊社までご用命ください。また、軸端加工した場合の形式例は下記の通りです。 形式例:軸端 未加工品(左図) ⇒ 軸端加工品 GG1510AS-BALR-1100A ⇒ GG1510AS-BALR-1100X1028-C5F 適用支持側サポートユニット 適用固定側サポートユニット BUK-10S(角形) E-18参照 BUK-12、BUK-12F(角形) E-16参照 BUM-10S(丸形) E-22参照 BUM-12、BUM-12F(丸形) E-20参照◦オプション仕様
・ボールねじ用潤滑ユニット ルブシールを装着可能です。 形式例:GG1510AS-BASR-1100X1028-C5F →ワイパ種類 S:ルブシール ・防錆黒色被膜処理(被膜厚さ1~2µm)が対応可能です。 →ねじ部長さ →ねじ軸全長◦ボールねじ諸元
・納入時はナット内のみにグリースを封入し、防錆油を塗布いたします。ご使用時には潤滑剤を供給してください。 ・リード精度 C3 級相当の軸端 未加工品についてはお問合せください。 30° 30° 50 34 PCD 45 φ58 18 口元埋栓 M6×1 (給油穴) 4-6きり、 9.5深ざぐり深さ6 A 52 Y A X G 25 55 5 L1(焼入範囲) Lt φ 12.5 φ 14.5 Z G G A A 12 40 φ3 4 -0.009 -0.025 φ1 5 0 -0.018 φ1 5 0 -0.018 C0.5 C0.5 R0.2以下 12 U A F V E-F φ1 0 -0.004 -0.012 1.15+0.14 +0 9.15+0.1 +0 φ 9.6 0 -0.09 C0.5 C0.5 U E-F U A 10 15 30 45 10 5 2 5 M12×1 V E-F E φ1 2 -0.003 -0.011 φ1 5 0 -0.018 R0.3 以下 12 0 -0.25 φ1 0 0 -0.009 支持側 固定側軸径(mm)-リード(mm) 15-10 循環数/ねじれ方向 2.5巻1列/右 ボール径(mm) 3.175 谷径(mm) 12.5 シリーズ GG GE 基本動定格荷重C(N) 6900 基本静定格荷重C0(N) 12500 精度等級/すきま記号 C5/S C5/F C7/M 軸方向すきま(mm) 0 0.005以下 0.030以下 予圧トルク(N・cm) 1.0~8.0 ~3.0 ----スペーサボール なし 循環方式 チューブ方式 ワイパ リップシール 潤滑剤 アルバニヤグリースS2 形式番号 (軸端未加工品) L1ねじ軸長さLt (L1-ナット長)最大ストローク ±Ec リード精度ec e300 X Y 各部精度Z U V すきま0 すきまあり予圧トルク(N・cm) (kg)質量 GG1510DS-BALR-0600A 540 600 488 0.030 0.023 0.018 0.011 0.015 0.075 0.012 0.005 1.0~7.0 ~3.0 1.09 GG1510DS-BALR-0900A 840 900 788 0.040 0.027 0.120 1.47 GG1510DS-BALR-1100A 1040 1100 988 0.046 0.030 0.150 1.0~8.0 1.72 GE1510DS-BALR-0600A 540 600 488 0.05/300 ---- ---- 0.018 0.030 0.110 ---- ---- ---- ----1.09 GE1510DS-BALR-0900A 840 900 788 0.170 1.47 GE1510DS-BALR-1100A 1040 1100 988 0.210 1.72 ・軸方向すきま0.005以下(F)品は、部分的に予圧状態となる場合があります。 ・予圧トルクは、グリース塗布封入前の値となります。
