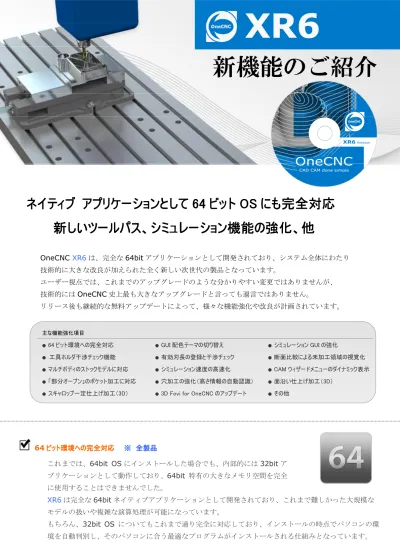

ネイティブ ネイティブ ネイティブ
ネイティブ アプリケーションとして アプリケーションとして アプリケーションとして アプリケーションとして 64 64 64 64 ビット ビット ビット ビット OS OS OS OS にも完全 にも完全 にも完全 にも完全対応 対応 対応 対応 新しいツールパス、シミュレーション機能の強化、他
新しいツールパス、シミュレーション機能の強化、他 新しいツールパス、シミュレーション機能の強化、他 新しいツールパス、シミュレーション機能の強化、他
OneCNC XR6は、完全な64bitアプリケーションとして開発されており、システム全体にわたり
技術的に大きな改良が加えられた全く新しい次世代の製品となっています。
ユーザー視点では、これまでのアップグレードのような分かりやすい変更ではありませんが、
技術的にはOneCNC史上最も大きなアップグレードと言っても過言ではありません。
リリース後も継続的な無料アップデートによって、様々な機能強化や改良が計画されています。
64ビット環境へのビット環境への完全ビット環境へのビット環境への完全完全対応完全対応対応対応 ※※※※ 全製品全製品全製品全製品
これまでは、64bit OSにインストールした場合でも、内部的には32bitア プリケーションとして動作しており、64bit 特有の大きなメモリ空間を完全 に使用することはできませんでした。
XR6は完全な64bitネイティブアプリケーションとして開発されており、これまで難しかった大規模な
モデルの扱いや複雑な演算処理が可能になっています。
もちろん、32bit OS についてもこれまで通り完全に対応しており、インストールの時点でパソコンの環
新機能のご紹介
主な機能強化項目
● 64ビット環境への完全対応 ● GUI 配色テーマの切り替え ● シミュレーション GUI の強化
● 工具ホルダ干渉チェック機能 ● 有効刃長の登録と干渉チェック ● 断面比較による未加工領域の視覚化
● マルチボディのストックモデルに対応 ● シミュレーション速度の高速化 ● CAMウィザードメニューのダイナミック表示
● 「部分オープン」のポケット加工に対応 ● 穴加工の強化（高さ情報の自動認識） ● 面沿い仕上げ加工（3D）
● スキャロップ一定仕上げ加工（3D） ● 3D Fovi for OneCNCのアップデート ● その他
GUI配色テーマの切り替え配色テーマの切り替え配色テーマの切り替え配色テーマの切り替え ※※※※ 全製品全製品全製品全製品
起動メニューに４つの「配色テーマ」が 用意され、オペレーターのお好みの画面
配色でOneCNCを起動することができ
るようになりました。
シミュレーション シミュレーション シミュレーション
シミュレーションGUIの強化の強化の強化の強化 ※※ ※※ 全ミル製品全ミル製品全ミル製品全ミル製品 （一部複合旋盤（一部複合旋盤（一部複合旋盤（一部複合旋盤 含む）含む）含む）含む）
シミュレーション画面の左端にツールボックスメニュ ーが追加されました。これにより、工具形状や工具ホ ルダの表示状態（表示/非表示/半透明）や、ストック 形状、バックプロット形状、形状要素などの表示/非表 示状態を自由に切り替えできるようになりました。
さらに、シミュレーションスピードの調節や干渉チェ ック機能のON/OFFなどの様々な設定を、シミュレー
ションを実行させながらでも、リアルタイムに切り替えることが可能です。
▲工具やホルダの透明度を切り替え
工具ホルダ干渉チェック機能 工具ホルダ干渉チェック機能 工具ホルダ干渉チェック機能
工具ホルダ干渉チェック機能 ※※※※ 全ミル製品全ミル製品全ミル製品全ミル製品
シミュレーション実行時に、右図のように工具ホルダ と素材ワークが干渉した場合、干渉検出の警告メッセ ージを表示させることができます。
工具の突き出し長不足などが原因で発生する加工現場 での不慮の事故を未然に防ぐことに役立ちます。
有効刃長の登録と干渉チェック 有効刃長の登録と干渉チェック 有効刃長の登録と干渉チェック
有効刃長の登録と干渉チェック ※※※※ 全ミル製品全ミル製品全ミル製品全ミル製品
工具パラメータに、有効刃長の値を登録出来 るようになりました。
有効刃長を登録すると、シミュレーション画 面で色分け表示され、刃の無いシャンク部分 がワークに接触した場合に干渉検出の警告メ ッセージが表示されます。
断面比較による未加工領域の視覚化 断面比較による未加工領域の視覚化 断面比較による未加工領域の視覚化
断面比較による未加工領域の視覚化 ※※※※ 全全全全ミル製品ミル製品ミル製品ミル製品 , 全旋盤製品全旋盤製品全旋盤製品全旋盤製品
シミュレーションの際に、製品形状の3Dモデルの断面図（白 線）を表示させることができるようになりました。
断面の方向は、正面、側面、上面から切り替え可能です。
また断面の位置はスライダーバーをマウスで左右に動かすこ とでリアルタイムに調整可能 です。
この断面比較機能により、未 加工領域がないか、また残り 代や仕上がり状態などを視覚 的に確認することができます。
▲シャンク干渉（青色）
▲ホルダ干渉（青色）
▲製品モデルの断面線（白色）との比較
マルチボディのストックモデルに対応 マルチボディのストックモデルに対応 マルチボディのストックモデルに対応
マルチボディのストックモデルに対応 ※※※※ ミル製品ミル製品ミル製品ミル製品(Expert , Professional) （複合旋盤（複合旋盤（複合旋盤（複合旋盤 含む）含む）含む）含む）
これまで、シミュレーションの素材として使用されるストックモデルは、STOCKレイヤーに 入っている単一ボディのソリッドモデルに限られていましたが、XR6からは複数ボディの ソリッドモデルを素材としてシミュレーションできるようになりました。
下図のような多数個取りのシミュレーションや、テーブルやジグ等も含めたシミュレーションが可能です。
シミュレーション速度の高速化 シミュレーション速度の高速化 シミュレーション速度の高速化
シミュレーション速度の高速化 ※※ ※※ 全ミル製品全ミル製品全ミル製品全ミル製品 , 全旋盤製品全旋盤製品全旋盤製品全旋盤製品
加工シミュレーションの内部ロジックを再構築し、大幅なスピードアップを実現しました。
※サンプルファイルを用いたシミュレーション時間の実測比較
XR5・・・9秒 XR5・・・1分16秒 XR5・・・4分33秒 XR5・・・45秒 XR6・・・4秒 XR6・・・0分14秒 XR6・・・0分38秒 XR6・・・18秒
高速化の程度は加工内容により異なりますが、特に3D仕上げツールパスでの高速化が顕著です。
▲3つの素材形状をSTOCKレイヤーに入れた例 ▲クランプなどの周辺形状も一緒にSTOCKレイヤーに入れた例
▲シミュレーション速度は 100倍速まで調整可能
CAMウィザードメニューのダイナミック表示ウィザードメニューのダイナミック表示ウィザードメニューのダイナミック表示ウィザードメニューのダイナミック表示 ※※※※ 全ミル製品全ミル製品全ミル製品全ミル製品 （複合旋盤（複合旋盤（複合旋盤（複合旋盤 含む）含む）含む）含む）
加工定義のダイアログメニューが更新され、クリアランスと加工範囲指定の画面に、
現在表示中の3Dモデル形状がイラスト表示されるようになりました。
クリアランスのZレベルや加工範囲の指定の際に、実際のモデルデータと見比べながら、
正確な値を指示できるようになりました。
「部分オープン」のポケット加工に対応
「部分オープン」のポケット加工に対応
「部分オープン」のポケット加工に対応
「部分オープン」のポケット加工に対応 ※※※※ 全ミル製品全ミル製品全ミル製品全ミル製品 （複合旋盤（複合旋盤（複合旋盤（複合旋盤 含む）含む）含む）含む）
2Dポケット加工（HSMオープン型）では、これまで外側の領域の全周がオープンとなった形状しか対応 しておりませんでしたが、XR6では下の画像のように、一部分だけオープンとなったツールパスが容易に 作成できるようになりました。（3Dモデルは必要ありません。2D形状があればOKです）
オフセット型ポケット加工ツールパスが強化 オフセット型ポケット加工ツールパスが強化 オフセット型ポケット加工ツールパスが強化
オフセット型ポケット加工ツールパスが強化 ※※※※ 全ミル製品全ミル製品全ミル製品全ミル製品 （複合旋盤（複合旋盤（複合旋盤（複合旋盤 含む）含む）含む）含む）
HSM ツールパスとは違い、従来型（オフセットタイプ）のポ ケット加工では、ステップオーバー量を工具径の 50％よりも
大きな値を設定すると、
鋭角なコーナー部に取り 残し部が出来てしまうと
いう一般的な問題点があります。今回の強化により、取り残しができない ロジックが搭載され、ステップオーバーを工具直径の 95％のように大き く設定しても、取り残しが発生しなくなりました。これにより従来型のポ ケット加工においても、取り残しを気にせずに、ステップオーバーを最大
▲ウィザードメニューのイラストに、作業中の製品モデルが表示されます。
フィーチャー認識穴 フィーチャー認識穴 フィーチャー認識穴
フィーチャー認識穴加工加工加工加工がががが 穴の高さ穴の高さ穴の高さ穴の高さ情報の自動認識情報の自動認識情報の自動認識情報の自動認識に対応に対応に対応に対応 ※※※※ 全ミル製品全ミル製品全ミル製品全ミル製品 （複合旋盤（複合旋盤（複合旋盤（複合旋盤 含む）含む）含む）含む）
フィーチャー認識穴加工では、画面上に表示されている2D形状や3Dモデルから穴形状を認識し、
穴種類や穴径ごとに瞬時にグループ化し、多数の穴加工を簡単にプログラミングできます。
XR6では、モデル情報から自動的に穴のZ高さの値を取得することができますので、
下のモデルのような段違いの数百個の穴加工も瞬時にプログラミング可能です。
面沿い仕上げ加工（
面沿い仕上げ加工（
面沿い仕上げ加工（
面沿い仕上げ加工（3D）））） ※※ ※※ ミル製品ミル製品ミル製品ミル製品(Expert) （複合旋盤（複合旋盤（複合旋盤（複合旋盤 含む）含む）含む）含む）
面沿い仕上げ加工用のツールパスが作成できます。加工対象とする複数の面をマウスでクリックすること で加工範囲の指定が可能で、これまでのように あらかじめ境界線を作図する必要はありません。
また、ボールエンドミルの接触点までを加工範囲として認識するので、選択した面が完全に仕上がります。
用途としては、湾曲した面を簡単に仕上げたい場合や、フィレット部分だけを仕上げたいという場合にも、
ごく簡単な手順で強力なツールパスが作成できます。
→
→
▲ 湾曲した3D曲面の仕上げに
▲ フィレットR部分だけの仕上げに
加 工 し た い 面 を マ ウ ス でピックするだけで
加 工 し た い 面 を マ ウ ス でピックするだけで
スキャロップ一定仕上げ加工（
スキャロップ一定仕上げ加工（
スキャロップ一定仕上げ加工（
スキャロップ一定仕上げ加工（3D）） ）） ※※※※ ミル製品ミル製品ミル製品ミル製品(Expert) （複合旋盤（複合旋盤（複合旋盤（複合旋盤 含む）含む）含む）含む）
一般に３次元仕上げ加工で使用される等高線仕上げ加工は、緩斜面（特に平坦面）へのツールパスの生成 が難しく、平坦部などを含む形状を仕上げるには、走査線仕上げやオフセット仕上げなどの異なるツール パスを組み合わせる必要がありました。
XR6で新しく追加されたスキャロップ一定仕上げ加工では、ソリッドモデルやサーフェスモデルに対して、
勾配の緩急に関係なく一定のステップオーバーで全体を均一に仕上げることができます。
ツールパスの形を決定するのは加工境界線です。形状にあわせた加工境界線を工夫することで、
形状にあわせた思い通りの理想的なツールパスを作成することができます。
→
→
→
CADデータトランスレーターデータトランスレーターデータトランスレーターデータトランスレーター 「「「「3D Fovi for OneCNC」」」」 ののアップデートののアップデートアップデート アップデート ※※※※ 全製品全製品全製品全製品 （ライセンス購入者のみ）（ライセンス購入者のみ）（ライセンス購入者のみ）（ライセンス購入者のみ）
OneCNC XR6リリースにあわせて、OneCNC専用のCADデータ トランスレーター
「3D Fovi for OneCNC」につきましても、V2.00としてアップデートされました。
すでに3D Fovi for OneCNCをお使いの方は、無料でアップデート可能です。
OneCNCのユーザーサイトからダウンロードして更新してお使い下さい。
< 3D Fovi for OneCNCの主な更新内容 >
□64-bit OSへネイティブ対応しました。
□Intel HD グラフィックス・ドライバへの対応を行いました。
□SolidWorks 2013、2014 データのインポートに対応しました。
□InterOp R23 SP2、R24 SP1 に対応しました。
□D-view Plusにおいて、DXF、DWG 2010、並びに2013データのインポートに対応しました。
□NX インポートにおいて、アセンブリデータの一部形状がインポートされない不具合を修正しました。
その他の更新項目 その他の更新項目 その他の更新項目
その他の更新項目 ※※※※ 全製品全製品全製品全製品
・ 全てのCADデータのインポート/エクスポートを更新（64bitでの最適化、Rhino5.0への対応、他）
・ 強力なトリムコマンドの追加（ビュー方向での交線指示による一括トリム）
・ 3Dモデリングコマンドの安定化（フィレット、シェル、サーフェス、etc.）
・ シミュレーションと加工プレビューでステップ送りに対応
・ 点要素の表示スタイルを変更
・ 3Dモデリングの面取りコマンドにて、直接面取り量を指定できるよう変更 他多数
