Vivado イ ン プ リ メ ン テーシ ョ ン プ ロ セス

Vivado イ ン プ リ メ ン テーシ ョ ン プ ロ セスについて

ザ イ リ ン ク ス Vivado® Design Suite では、 次の よ う な さ ま ざ ま なデザ イ ン ソ ース か ら ザ イ リ ン ク ス 7 シ リ ーズ FPGA デザ イ ン を イ ンプ リ メ ン テーシ ョ ンで き ます。 • RTL デザ イ ン • ネ ッ ト リ ス ト デザ イ ン • IP 中心のデザ イ ン 詳細は、図1-1 を参照し て く だ さ い。 Vivado イ ンプ リ メ ン テーシ ョ ンは、 デザ イ ンの論理制約、 物理制約、 タ イ ミ ン グ制約を満た し なが ら ネ ッ ト リ ス ト を FPGA デバ イ ス リ ソ ース に配置配線する ためのすべての手順を含みます。

Vivado ツールでサポー ト さ れるデザ イ ン フ ローの詳細は、 『Vivado Design Suite ユーザー ガ イ ド : デザ イ ン フ ローの 概要』 (UG892) [参照 1] を参照し て く だ さ い。

Vivado イ ンプ リ メ ンテーシ ョ ンでの SDC および XDC 制約のサポー ト

Vivado イ ンプ リ メ ン テーシ ョ ンは、 タ イ ミ ン グ ド リ ブン フ ロ ーです。 デザ イ ンの要件お よ び制限を指定す る のに、 業界標準の Synopsys デザ イ ン制約 (SDC) と ザ イ リ ン ク ス デザ イ ン制約 (XDC) がサポー ト さ れます。

Vivado イ ン プ リ メ ン テーシ ョ ン プ ロ セスについて

Vivado イ ン プ リ メ ン テーシ ョ ンのサブ プ ロ セス

Vivado イ ンプ リ メ ン テーシ ョ ン プ ロ セ ス には、デザ イ ンの論理変換お よび物理変換が含まれます。 イ ンプ リ メ ン テー シ ョ ン プ ロ セ ス には、 次のサブプ ロ セ ス があ り ます。 • opt_design (デザ イ ンの最適化) タ ーゲ ッ ト のザ イ リ ン ク ス デバ イ ス にフ ィ ッ ト しやすい よ う に論理デザ イ ン を最適化 し ます。 • power_opt_design (デザ イ ンの消費電力最適化) タ ーゲ ッ ト のザ イ リ ン ク ス デバ イ ス の消費電力を削減する よ う デザ イ ン エ レ メ ン ト を最適化し ます。 注記 : こ の手順はオプシ ョ ンです。 • place_design (デザ イ ンの配置) デザ イ ン を タ ーゲ ッ ト ザ イ リ ン ク ス デバ イ ス に配置し ます。 • phys_opt_design (デザ イ ンの物理最適化) フ ァ ン ア ウ ト の大き いネ ッ ト の ド ラ イ バーを複製 し て ロ ー ド を分散する こ と に よ り 、 デザ イ ンの タ イ ミ ン グ を最 適化 し ます。 注記 : こ の手順はオプシ ョ ンです。 • route_design (デザ イ ンの配線) デザ イ ン を タ ーゲ ッ ト ザ イ リ ン ク ス デバ イ ス に配線し ます。 • write_bitstream (ビ ッ ト ス ト リ ームの生成) ザ イ リ ン ク ス デバ イ ス コ ン フ ィ ギ ュ レーシ ョ ンのビ ッ ト ス ト リ ーム を生成し ます。

X-Ref Target - Figure 1-1

図 1-1 : Vivado Design Suite のデザイ ン フ ロー

57/6\VWHP,QWHJUDWLRQ ,3,QWHJUDWLRQ (PEHGGHG /RJLF'63« 6\VWHP *HQHUDWRU '63GHVLJQ +LJK/HYHO 6\QWKHVLV 6\QWKHVLV ,PSOHPHQWDWLRQ 3URJUDPPLQJ DQG'HEXJ 'HVLJQ $QDO\VLV &RQVWUDLQWV 6LPXODWLRQ 'HEXJJLQJ &URVV3URELQJ (&2 ,33DFNDJLQJ ,3&DWDORJ ;LOLQ[,3 UG3DUW\,3 8VHU,3 &6RXUFHV 6RXUFHV±57/ 1HWOLVW&RQVWUDLQWV ;

Flow Navigator から デザイ ン を統合、 イ ン プ リ メ ン ト 、 検証

Vivado 統合設計環境 (IDE) を使用する と 、 完全なデザ イ ン フ ロ ーを実行で き ます。 Vivado IDE には、 Flow Navigator と い う フ ロ ーを制御する イ ン タ ーフ ェ イ ス があ り ます。

Flow Navigator か ら 、 デザ イ ンおよび IP を統合、 イ ンプ リ メ ン ト 、 および検証で き ます。 デザ イ ン フ ローを簡略化す る ため、 イ ンプ リ メ ン テーシ ョ ン プ ロ セ ス全体を コ マン ド を ク リ ッ ク する だけで実行で き ます。

詳細は、図1-2 を参照し て く だ さ い。

重要_{: こ のガ イ ド では、 イ ンプ リ メ ンテーシ ョ ン以外の Vivado IDE の詳細は説明し ません。 FPGA デザ イ ン フ ロー全} 体に関連する Vivado IDE の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 2] を参 照 し て く だ さ い。

Tcl API によ る ス ク リ プ ト のサポー ト

Vivado Design Suite には、 Tcl API が含まれてい ます。 Tcl API を使用する と 、 すべてのデザ イ ン フ ローを ス ク リ プ ト で実行で き 、 デザ イ ン フ ローを要件に合わせて カ ス タ マ イ ズで き ます。

注記 : Tcl コ マン ド の詳細は、『Vivado Design Suite Tcl コ マン ド リ フ ァ レ ン ス ガ イ ド 』 (UG835) [参照 12] を参照する か、 「<command> -help」 と 入力し て く だ さ い。

X-Ref Target - Figure 1-2

イ ン プ リ メ ン テーシ ョ ンの前に

イ ン プ リ メ ン テーシ ョ ンの前に

Vivado Design Suite では さ ま ざ ま なデザ イ ン フ ローが提供 さ れてお り 、多種のデザ イ ン ソ ース がサポー ト さ れてい ま す。FPGA デバ イ ス にダ ウ ン ロー ド 可能な ビ ッ ト ス ト リ ーム を生成する には、 イ ンプ リ メ ン テーシ ョ ン を実行する必 要があ り ます。 イ ンプ リ メ ン テーシ ョ ンは、 論理ネ ッ ト リ ス ト を タ ーゲ ッ ト ザ イ リ ン ク ス デバ イ ス の物理的な ア レ イ にマ ッ プする ための一連の手順を指 し ます。 次の手順が含まれます。 • ロ ジ ッ ク 最適化 • ラ イ ブ ラ リ セルの配置 • セル間の接続の配線

プ ロ ジ ェ ク ト モー ド と 非プ ロ ジ ェ ク ト モー ド

プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) と そのデ ィ レ ク ト リ 構造を作成する と 、 次が可能にな り ます。 • デザ イ ン ソ ース フ ァ イ ルの管理 • 合成 run およびイ ンプ リ メ ンテーシ ョ ン run の結果の保存 • デザ イ ン フ ローを通 し てプ ロ ジ ェ ク ト ス テータ ス を監視 ヒ ン ト : プ ロ ジ ェ ク ト フ ァ イルおよびローカル デ ィ レ ク ト リ を作成せずに、 すべて メ モ リ 内で作業する こ と も可能 です。

プ ロ ジ ェ ク ト モー ド

プ ロ ジ ェ ク ト モー ド では、 デ ィ ス ク 上にデ ィ レ ク ト リ 構造が作成 さ れ、 次が管理 さ れます。 • デザ イ ン ソ ース • run 結果 • プ ロ ジ ェ ク ト ス テータ ス デザ イ ン データ、 プ ロ セ ス、 およびス テータ ス を自動管理する には、 Vivado プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) に保存 さ れ る プ ロ ジ ェ ク ト イ ン フ ラ ス ト ラ ク チ ャ が必要です。 ま た、 デザ イ ン フ ローの主要な段階のチ ェ ッ ク ポ イ ン ト フ ァ イ ルが、 自動的に ローカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に保存 さ れます。

非プ ロ ジ ェ ク ト モー ド

プ ロ ジ ェ ク ト フ ァ イ ルを使用し ない コ ンパ イ ル形式のフ ローは、 非プ ロ ジ ェ ク ト モー ド と 呼ばれます。 非プ ロ ジ ェ ク ト モー ド では、 デザ イ ン を メ モ リ 内ですべて操作で き ます。 ソ ース フ ァ イ ルおよ びデザ イ ン制約は、 現在の場所 か ら メ モ リ に読み込みます。 メ モ リ 内のデザ イ ンでデザ イ ン フ ローを実行する 際、中間フ ァ イ ルが記述 さ れる こ と は あ り ません。 非プ ロ ジ ェ ク ト モー ド では、Tcl コ マン ド を使用し、デザ イ ン パ ラ メ ーターおよび イ ンプ リ メ ン テーシ ョ ン オプシ ョ ン を設定 し て、 各手順を個別に実行する 必要があ り ます。 変更を保存 し た り 手順を再実行 し た り する 必要な く 、 デザ イ ンに変更を加え、 デザ イ ン フ ローを続行で き ます。 デザ イ ン フ ローのどの段階で も 、 レ ポー ト を生成 し た り 、 デザ イ ン チ ェ ッ ク ポ イ ン ト (.dcp) を保存 し た り で き ます。 重要: 非プ ロ ジ ェ ク ト モー ド では、 Vivado デザ イ ン ツールを終了する と 、 メ モ リ 内のデザ イ ンは失われます。 その ため、 合成、 配置、 配線な ど の主な手順が終了 し た ら 、 デザ イ ン チ ェ ッ ク ポ イ ン ト を保存する こ と をお勧め し ます。 デザ イ ン チ ェ ッ ク ポ イ ン ト は、 プ ロ ジ ェ ク ト モー ド お よ び非プ ロ ジ ェ ク ト モー ド 両方で保存で き ます。 デザ イ ン チ ェ ッ ク ポ イ ン ト を読み込む こ と がで き る のは、 非プ ロ ジ ェ ク ト モー ド のみです。

プ ロ ジ ェ ク ト モー ド と 非プ ロ ジ ェ ク ト モー ド の違い

Vivado イ ンプ リ メ ン テーシ ョ ンは、 プ ロ ジ ェ ク ト モー ド およ び非プ ロ ジ ェ ク ト モー ド 両方で実行で き ます。 Vivado IDE および Tcl API は、 プ ロ ジ ェ ク ト モー ド および非プ ロ ジ ェ ク ト モー ド 両方で使用で き ます。 プ ロ ジ ェ ク ト モー ド と 非プ ロ ジ ェ ク ト モー ド には、 違い も多数あ り ます。 次に、 非プ ロ ジ ェ ク ト モー ド では使用で き ない機能を示 し ます。 • Flow Navigator • デザ イ ン ス テータ ス イ ン ジケーター • IP カ タ ロ グ • イ ンプ リ メ ン テーシ ョ ン run および run ス ト ラ テジ • [Design Runs] ビ ュー • [Messages] ビ ュー • [Reports] ビ ュー 注記 : こ の リ ス ト には、 非プ ロ ジ ェ ク ト モー ド でサポー ト さ れない機能がすべて含まれてい る わけではあ り ません。 非プ ロ ジ ェ ク ト ベース のデザ イ ン を イ ンプ リ メ ン ト する には、 次の Tcl コ マン ド を個別に実行する必要があ り ます。 • opt_design • place_design • route_design イ ンプ リ メ ン テーシ ョ ンの各段階は、Vivado IDE ま たは Tcl コ ン ソ ールか ら 対話的に実行する か、 カ ス タ ム Tcl ス ク リ プ ト を使用 し て実行で き ます。 デザ イ ン フ ローは、 必要に応じ て レ ポー ト コ マン ド や最適化を追加し て カ ス タ マ イ ズで き ます。 詳細は、「非プ ロ ジ ェ ク ト モー ド での イ ンプ リ メ ンテーシ ョ ンの実行」 を参照 し て く だ さ い。 こ のガ イ ド では、 プ ロ ジ ェ ク ト モー ド および非プ ロ ジ ェ ク ト モー ド での イ ンプ リ メ ン テーシ ョ ンの実行について詳 細に説明 し ます。

プ ロ ジ ェ ク ト モー ド ま たは非プ ロ ジ ェ ク ト モー ド を使用し た Vivado Design Suite の実行に関する詳細は、次の資料を 参照 し て く だ さ い。

• 『Vivado Design Suite ユーザー ガ イ ド : デザ イ ン フ ローの概要』 (UG892) [参照 1]

イ ン プ リ メ ン テーシ ョ ンの前に

RTL および合成済みデザイ ン

Vivado Design Suite を使用 し て、 RTL 開発、 IP のカ ス タ マ イ ズ、 合成、 イ ンプ リ メ ン テーシ ョ ン、 デバ イ ス のプ ロ グ ラ ムお よ び検証ま で、FPGA デザ イ ン フ ロー プ ロ セ スすべて を管理で き ます。

プ ロ ジ ェ ク ト へのオブ ジ ェ ク ト の追加

次のオブジ ェ ク ト を プ ロ ジ ェ ク ト に追加で き ます。 • Verilog、 SystemVerilog、 VHDL フ ァ イ ルな どの HDL ソ ース フ ァ イ ル • 定義お よ びコ ン フ ィ ギ ュ レーシ ョ ン済みのザ イ リ ン ク ス IP コ ア • System Generator か ら の DSP (デジ タル信号処理) モジ ュール • Vivado 高位合成 (HLS) か ら の C ベース の DSP モジ ュール

• Xilinx Platform Studio (XPS) か ら のエンベデ ッ ド プ ロ セ ッ サ モジ ュール

合成済みネ ッ ト リ ス ト のイ ンポー ト

Vivado Design Suite では、 ネ ッ ト リ ス ト デザ イ ンがサポー ト さ れてお り 、 ザ イ リ ン ク ス ツールま たはサー ド パーテ ィ ツールで合成済みのネ ッ ト リ ス ト を イ ンポー ト で き ます。 サポー ト さ れ る ネ ッ ト リ ス ト フ ォーマ ッ ト は、次の と お り です。 • Structural Verilog • SystemVerilog • EDIF • ザ イ リ ン ク ス NGC

Vivado Design Suite でサポー ト さ れ る ソ ース フ ァ イ ルおよびプ ロ ジ ェ ク ト タ イ プの詳細は、『Vivado Design Suite ユー ザー ガ イ ド : シ ス テ ム レベル デザ イ ン入力』 (UG895) [参照 4]を参照 し て く だ さ い。

RTL ソ ースか ら開始

Vivado イ ンプ リ メ ン テーシ ョ ン を実行する には、 合成済みネ ッ ト リ ス ト が必要です。 デザ イ ンは合成済みネ ッ ト リ ス ト か ら 、 ま たは RTL ソ ース フ ァ イ ルか ら 開始で き ます。 重要: RTL ソースか ら開始する場合は、 イ ンプ リ メ ンテーシ ョ ンの前に Vivado 合成ま たは XST を実行する必要があ り ます。Vivado IDE では、 こ れが自動的に管理 さ れます。 合成 さ れていないデザ イ ン を イ ンプ リ メ ン ト し よ う と する と 、 まず合成を実行する かど う かを選択する オプシ ョ ンが表示 さ れます。

Vivado 合成の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : 合成』 (UG901) [参照 6] を参照 し て く だ さ い。

非プ ロ ジ ェ ク ト モー ド で合成済みデザイ ン を作成 し て開 く

非プ ロ ジ ェ ク ト モー ド では、 Tcl コ マン ド synth_design を使用 し て合成を実行 し、 合成済みデザ イ ン を作成 し て 開 く 必要が あ り ま す。 サ ポー ト さ れ て い る 入力 フ ォ ーマ ッ ト の合成済みネ ッ ト リ ス ト を 開 く には、Tcl コ マ ン ド

link_design も 使用で き ます。

プ ロ ジ ェ ク ト モー ド で イ ン プ リ メ ン テーシ ョ ン前にデザ イ ン ネ ッ ト リ ス ト を

読み込む

プ ロ ジ ェ ク ト モー ド では、 RTL デザ イ ンの合成後、 ま たはネ ッ ト リ ス ト ベース プ ロ ジ ェ ク ト を開いて、 イ ンプ リ メ ン テーシ ョ ン前のデザ イ ン ネ ッ ト リ ス ト を読み込む こ と がで き ます。

合成済みデザ イ ン を開 く には、 次のいずれかを実行 し ます。

• メ イ ン メ ニ ューか ら [Flow] → [Open Synthesized Design] を ク リ ッ ク し ます。 • Flow Navigator で [Synthesis] → [Open Synthesized Design] を ク リ ッ ク し ます。 • [Design Runs] ビ ューで合成 run を右 ク リ ッ ク し 、 [Open Synthesized Design] を ク

リ ッ ク し ます。

IP の設定、 イ ン プ リ メ ン ト 、 および検証

Vivado IP カ タ ロ グ を使用す る と 、 IP を設定、 イ ン プ リ メ ン ト 、 お よ び検証で き ます。 IP は、 ス タ ン ド ア ロ ン のモ ジ ュ ール と し て、 ま たはシ ス テ ム レベル デザ イ ンの一部 と し て設定および検証で き ます。

IP カ タ ログの内容

IP カ タ ロ グには、 ザ イ リ ン ク ス LogicCORE™ IP すべて と 、 カ タ ロ グに追加 さ れたユーザー定義の IP お よ びサー ド パーテ ィ IP が表示 さ れます。 カ タ ロ グには、 次の情報が含まれてい ます。 • IP タ イ プ • バージ ョ ン • デー タ シー ト • ラ イ セ ン ス情報

RTL デザイ ンへの IP コ アの追加

RTL デザ イ ンに IP コ ア を追加する には、イ ン ス タ ンシエーシ ョ ン テ ンプレー ト を シ ス テ ム レベル デザ イ ンに挿入し ます。 IP は、 ネ ッ ト リ ス ト ではな く RTL ソ ース と し て作成 さ れます。合成およびイ ンプ リ メ ン テーシ ョ ン を実行する と 、デ ザ イ ンのほかの部分 と 共に IP が合成およびイ ンプ リ メ ン ト さ れます。 IP は、 ス タ ン ド ア ロ ン モジ ュール と し て合成 し、 そのネ ッ ト リ ス ト をネ ッ ト リ ス ト デザ イ ンに追加する こ と も 可能 です。

Vivado ツールでサポー ト さ れる IP 中心のデザ イ ンの詳細は、 『Vivado Design Suite ユーザー ガ イ ド : IP を使用し た設 計』 (UG896) [参照 5] を参照し て く だ さ い。 表 1-1 : サポー ト さ れる IP ネ ッ ト リ ス ト フ ォ ーマ ッ ト ザイ リ ン ク ス Verilog EDIF • .xco • .xci • .ngc .v .edf

イ ン プ リ メ ン テーシ ョ ン でのデザイ ン制約の使用

イ ン プ リ メ ン テーシ ョ ン でのデザイ ン制約の使用

イ ンプ リ メ ン テーシ ョ ン を実行する 際は、 デザ イ ン制約を設定 し てお く こ と をお勧め し ます。 デザ イ ン制約には、 物 理制約 と タ イ ミ ン グ制約の 2 種類があ り ます。 こ のセ ク シ ョ ンには、 次の内容が含まれます。 • 物理制約 • タ イ ミ ン グ制約 • UCF タ イ ミ ン グ制約はサポー ト さ れない • 制約セ ッ ト に よ り 複数の制約フ ァ イ ルをデザ イ ンに適用 • 制約を attribute 文 と し て追加

物理制約

物理制約は、 次を定義 し ます。 • ピ ン配置 • 次の よ う なセルの絶対ま たは相対配置 ° BRAM ° DSP ° LUT ° フ リ ッ プフ ロ ッ プ • デバ イ ス コ ン フ ィ ギ ュ レーシ ョ ン設定

タ イ ミ ング制約

タ イ ミ ン グ制約は業界標準の SDC で記述 さ れ、 デザ イ ンの周波数要件を定義し ます。 タ イ ミ ン グ制約を設定 し ない場合、 デザ イ ンが ワ イ ヤの長 さ お よ び配線の密集度にのみ基づいて最適化 さ れ、 デザ イ ン パフ ォーマン ス が評価 さ れた り 向上 し た り する こ と はあ り ません。

UCF タ イ ミ ング制約はサポー ト さ れない

重要_{: Vivado Design Suite では、 UCF フ ォーマ ッ ト はサポー ト さ れません。}

UCF 制約を XDC コ マン ド に変換する方法については、 『Vivado Design Suite 移行手法ガ イ ド 』 (UG911) [参照 13] を参 照 し て く だ さ い。

制約セ ッ ト に よ り 複数の制約フ ァ イルをデザイ ンに適用

制約セ ッ ト は、 デザ イ ン に適用す る 制約フ ァ イ ルの リ ス ト です。 制約セ ッ ト には、XDC フ ァ イ ルに記述 さ れたデザ イ ン制約が含まれます。

制約セ ッ ト の構造

次の制約セ ッ ト の構造がサポー ト さ れます。 • 複数の制約フ ァ イ ルを含む制約セ ッ ト • 個別の物理制約フ ァ イ ルお よ び タ イ ミ ン グ制約フ ァ イ ルを含む制約セ ッ ト • マ ス タ ー制約フ ァ イ ル • 新 し い制約フ ァ イ ルに制約の変更を保存 • 複数の制約セ ッ ト ヒ ン ト : 制約を機能に応じ て別の制約フ ァ イルに分けてお く と 、 制約ス ト ラ テジ全体がわか り やす く な り 、 タ イ ミ ン グお よ び イ ンプ リ メ ン テーシ ョ ン を変更 し やす く な り ます。

複数の制約セ ッ ト

プ ロ ジ ェ ク ト に複数の制約セ ッ ト を作成で き ます。 複数の制約セ ッ ト を作成す る と 、 異な る イ ンプ リ メ ン テーシ ョ ン run で異な る制約を試す こ と がで き ます。 た と えば、 合成 と イ ンプ リ メ ン テーシ ョ ンに異な る 制約セ ッ ト を指定で き ます。 合成、 シ ミ ュ レーシ ョ ン、 イ ンプ リ メ ン テーシ ョ ンで異な る 制約を適用 し て試す こ と がで き ます。 デザ イ ン制約を複数の制約セ ッ ト を使用 し て整理する と 、 次の よ う な利点があ り ます。 • 同 じ プ ロ ジ ェ ク ト で異な る ザ イ リ ン ク ス FPGA デバ イ ス を ターゲ ッ ト と し て設定で き ます。 ターゲ ッ ト パーツ が異な る と 、 物理制約お よ び タ イ ミ ン グ制約 も 異な る も のにする 必要があ る 場合があ り ます。 • さ ま ざ ま な条件でデザ イ ン を実行で き ます。 制約セ ッ ト を使用 し て、 異な る フ ロ アプ ラ ン を適用 し た り 、 デザ イ ンの制約を厳 し く し た り で き ます。 • 制約の変更を管理 し や く すな り ま す。 マ ス タ ー制約の代わ り に、 別の制約フ ァ イ ルに保存 し た制約を使用で き ます。 ヒ ン ト : タ イ ミ ン グ制約を検証する には、 合成済みデザ イ ンで report_timing_summary コ マン ド を実行し ます。 イ ンプ リ メ ン テーシ ョ ンの前に、 問題のあ る 制約を修正 し て く だ さ い。

配置配線に影響す る 制約の定義お よ び制約での作業の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : 制約の使用』 (UG903) [参照 7] を参照し て く だ さ い。

デザイ ン チ ェ ッ ク ポ イ ン ト でデザイ ンのスナ ッ プ シ ョ ッ ト を保存および復元

制約を attribute 文 と し て追加

制約は、HDL ソ ー ス に attribute 文 と し て追加で き ま す。 属性は、 Verilog お よ び VHDL ソ ー ス の両方に追加で き、 Vivado 合成ま たは Vivado イ ンプ リ メ ンテーシ ョ ンに渡す こ と がで き ます。 RTL 属性 と し てのみ設定可能で、 XDC で は設定で き ない制約 も あ り ます。 こ の場合、 制約を HDL ソ ース フ ァ イ ルで属性 と し て指定する必要があ り ます。 た と えば、 相対配置マ ク ロ (RPM) は プ ロ パテ ィ と し て定義する 必要があ り ます。RPM と は、 複数の ロ ジ ッ ク エ レ メ ン ト (FF、 LUT、 DSP、 RAM な ど) を 1 つのセ ッ ト にま と めた も のです。

デザ イ ン エ レ メ ン ト のセ ッ ト を U_SET ま たは HU_SET 制約を使用し て定義し 、 相対ロ ケーシ ョ ン制約 (RLOC) を使 用 し て、 セ ッ ト のほかのエ レ メ ン ト に対 し てそれ ら のオブジ ェ ク ト を配置で き ます。

相対 ロ ケーシ ョ ン制約の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : 制約の使用』 (UG903) [参照 7] を参照し て く だ さ い。

U_SET、 HU_SET、 お よ び RLOC 制約は、 Tcl コ マン ド を使用 し て XDC で指定す る こ と はで き ませんが、 HDL ソ ー ス フ ァ イ ルの属性 と し て定義で き ます。

XDC でサポー ト さ れない制約の詳細は、『Vivado Design Suite 移行手法ガ イ ド 』 (UG911) [参照 13] を参照 し て く だ さ い。

デザイ ン チ ェ ッ ク ポ イ ン ト でデザイ ンのスナ ッ プ

シ ョ ッ ト を保存および復元

Vivado Design Suite では、 物理デザ イ ン データベース を使用し て配置配線情報を格納し ます。 デザ イ ン チ ェ ッ ク ポ イ ン ト フ ァ イ ル (.dcp) を使用する と 、デザ イ ン フ ローの主要な段階で こ の物理データベース を保存および復元で き ま す。 チ ェ ッ ク ポ イ ン ト は、 フ ロ ーの特定の地点におけ る デザ イ ンの ス ナ ッ プシ ョ ッ ト です。 デザ イ ン チ ェ ッ ク ポ イ ン ト フ ァ イ ルには、 次の も のが含まれます。 • イ ンプ リ メ ン テーシ ョ ン中に適用 さ れた最適化を含む現在のネ ッ ト リ ス ト • デザ イ ン制約 • イ ンプ リ メ ン テーシ ョ ン結果 チ ェ ッ ク ポ イ ン ト デザ イ ンに対 し ては、 Tcl コ マン ド を使用し てデザ イ ン フ ローの残 り の段階を実行で き ます。 新し いデザ イ ン ソ ース を使用 し て変更する こ と はで き ません。

チ ェ ッ ク ポ イ ン ト フ ァ イルの保存

フ ロ ーの任意の段階におけ る デザ イ ン データベース の スナ ッ プシ ョ ッ ト を保存する には、 [File] → [Write Checkpoint] を ク リ ッ ク し ます。 こ れに よ り 、 拡張子が .dcp のフ ァ イ ルが作成 さ れます。

こ れに相当する Tcl コ マン ド は write_checkpoint です。

チ ェ ッ ク ポ イ ン ト フ ァ イルの読み込み

Vivado Design Suite でチ ェ ッ ク ポ イ ン ト を開 く には、 [File] → [Open Checkpoint] を ク リ ッ ク し ます。

デザ イ ン チ ェ ッ ク ポ イ ン ト が別のプ ロ ジ ェ ク ト と し て開き ます。 既存のプ ロ ジ ェ ク ト に読み込む こ と はで き ません。 こ れに相当する Tcl コ マン ド は read_checkpoint です。

非プ ロ ジ ェ ク ト モー ド でのイ ン プ リ メ ン テーシ ョ ン

の実行

合成済みデザ イ ン ま たはネ ッ ト リ ス ト を タ ーゲ ッ ト のザ イ リ ン ク ス FPGA デバ イ ス に イ ンプ リ メ ン ト する には、ネ ッ ト リ ス ト と デザ イ ン制約に対 し て次のプ ロ セ ス を実行する 必要があ り ます。 • 最適化 • 配置 • 配線 こ れ ら のプ ロ セ ス は、 ま と めて 「 イ ンプ リ メ ン テーシ ョ ン」 と 呼ばれます。 非プ ロ ジ ェ ク ト モー ド では、 複数の Tcl コ マン ド を順に実行する か、 デザ イ ン フ ローを定義し た Tcl ス ク リ プ ト を使 用 し ます。Tcl コ マン ド は、 Vivado IDE の Tcl コ ン ソ ールか ら 入力する か、 Vivado Design Suite Tcl シ ェ ルの Tcl プ ロ ン プ ト か ら 入力 し ます。

非プ ロ ジ ェ ク ト モー ド のサン プル ス ク リ プ ト

次に、 非プ ロ ジ ェ ク ト モー ド で イ ンプ リ メ ン テーシ ョ ン を実行する ス ク リ プ ト 例を示 し ます。 # Step 1: Read in top-level EDIF netlist from synthesis tool

read_edif c:/top.edf

# Read in lower level IP core netlists read_edif c:/core1.edf

read_edif c:/core2.edf

# Step 2: Specify target device and link the netlists # Merge lower level cores with top level into single design link_design -part xc7k325tfbg900-1 -top top.edf

# Step 3: Read XDC constraints to specify timing requirements read_xdc c:/top_timing.xdc

# Read XDC constraints that specify physical constraints such as pin locations read_xdc c:/top_physical.xdc

# Step 4: Optimize the design with default settings opt_design

# Step 5: Place the design place_design

# Step 6:Route the design route_design

# Step 7:Run Timing Summary Report to see timing results report_timing_summary -file post_route_timing.rpt # Run Utilization Report for device resource utilization report_utilization -file post_route_utilization.rpt

# Step 8:Write checkpoint to capture the design database;

# The checkpoint can be used for design analysis in Vivado IDE or TCL API write_checkpoint post_route.dcp

非プ ロ ジ ェ ク ト モー ド でのイ ン プ リ メ ン テーシ ョ ンの実行

非プ ロ ジ ェ ク ト モー ド のサン プル ス ク リ プ ト での主要な手順

「非プ ロ ジ ェ ク ト モー ド のサンプル ス ク リ プ ト 」 では、 次の手順が実行 さ れます。 • 手順 1 : デザ イ ン ソ ース フ ァ イ ルの読み込み • 手順 2 : メ モ リ 内へのデザ イ ンの構築 • 手順 3 : デザ イ ン制約の読み込み • 手順 4 : ロ ジ ッ ク 最適化の実行 • 手順 5 : ネ ッ ト リ ス ト エ レ メ ン ト の配置 • 手順 6 : デザ イ ンの配線 • 手順 7 : レ ポー ト の生成 • 手順 8 : デザ イ ン チ ェ ッ ク ポ イ ン ト の保存

手順 1 : デザイ ン ソ ース フ ァ イルの読み込み

「非プ ロ ジ ェ ク ト モー ド のサンプル ス ク リ プ ト 」 では、 デザ イ ン ソ ースは EDIF ネ ッ ト リ ス ト フ ァ イ ルです。 非プ ロ ジ ェ ク ト モー ド では、 RTL デザ イ ン フ ロー も サポー ト さ れてい ます。 その場合、 ソ ース フ ァ イ ルを読み込んで イ ン プ リ メ ン テーシ ョ ンの前に合成を実行 し ます。 read_* Tcl コ マン ド は非プ ロ ジ ェ ク ト モー ド で使用する コ マン ド で、 デ ィ ス ク 上のフ ァ イ ルを読み込んで メ モ リ 内 にデザ イ ン を構築 し ます。 フ ァ イ ルが コ ピー さ れた り 、 フ ァ イ ルの依存関係が作成 さ れ る こ と はあ り ません。 そのため、 非プ ロ ジ ェ ク ト モー ド は非常に柔軟です。 重要: ユーザーが ソ ース デザ イ ン フ ァ イルの変更を管理し、 それに応じ てデザ イ ン を ア ッ プデー ト する必要があ り ます。

手順 2 : メ モ リ 内へのデザイ ンの構築

link_design コ マン ド を使用し てデザ イ ンの メ モ リ 内表示を構築し ます。 こ の コ マン ド は、 ツールに読み込まれた ネ ッ ト リ ス ト ベース の ソ ース フ ァ イ ルをザ イ リ ン ク ス のデバ イ ス情報 と 結合 し て、 メ モ リ 内にデザ イ ン データベー ス を作成 し ます。 非プ ロ ジ ェ ク ト モー ド でのすべての操作は、 Vivado ツール内の イ ン メ モ リ データベース に対し て実行 さ れます。 Vivado ツールをバ ッ チ モー ド で実行し てい る場合で も 、 Tcl シ ェ ル モー ド で対話的に Tcl コ マン ド を実行し てい る場 合で も 、グ ラ フ ィ カル モー ド でデザ イ ン データ を Vivado IDE で表示 し てい る 場合で も、メ モ リ 内のデザ イ ンは Vivado ツール内に存在 し ます。

手順 3 : デザイ ン制約の読み込み

Vivado Design Suite では、 デザ イ ン制約を使用し てデザ イ ンの物理特性およびタ イ ミ ン グ特性を定義し ます。

詳細は、12 ページの 「 イ ンプ リ メ ン テーシ ョ ンでのデザ イ ン制約の使用」 を参照 し て く だ さ い。

read_xdc コ マン ド は、 XDC 制約フ ァ イ ルを読み込み、 メ モ リ 内のデザ イ ンに適用し ます。

ヒ ン ト : プ ロ ジ ェ ク ト モー ド では、 異な る目的で複数の制約フ ァ イ ルを含む制約セ ッ ト を定義で き ますが、 非プ ロ ジ ェ ク ト モー ド では、 同 じ操作を実行する のに複数の read_xdc コ マン ド を使用 し ます。

手順 4 : ロ ジ ッ ク最適化の実行

配置配線の準備 と し て ロ ジ ッ ク 最適化を実行 し ます。最適化では、 タ ーゲ ッ ト デバ イ ス の物理 リ ソ ース に配置する前 に ロ ジ ッ ク デザ イ ンが簡略化 さ れます。 Vivado のネ ッ ト リ ス ト 最適化では、 デザ イ ン要件を満たすため、 さ ま ざ ま な最適化機能が提供 さ れてい ます。 詳細は、59 ページの 「ロ ジ ッ ク 最適化」 を参照 し て く だ さ い。

手順 5 : ネ ッ ト リ ス ト エ レ メ ン ト の配置

デザ イ ンの全体的な配置を実行 し ます。 デザ イ ンの階層お よ び配置の困難 さ に よ っ て、 配置が複数の段階で実行 さ れ る こ と も あ り ます。 詳細は、64 ページの 「配置」 を参照 し て く だ さ い。

手順 6 : デザイ ンの配線

route_design コ マン ド はデザ イ ンに必要な配線を完成 さ せます。 Vivado 配線では、 すべてのデザ イ ン タ イ プで タ イ ミ ン グ ド リ ブン配線が実行 さ れます。 困難なデザ イ ンには、 再配線を使用 し て詳細な制御が可能です。 詳細は、71 ページの 「配線」 を参照 し て く だ さ い。

手順 7 : レポー ト の生成

「非プ ロ ジ ェ ク ト モー ド のサンプル ス ク リ プ ト 」 では、Vivado Design Suite で提供 さ れる多数のレ ポー ト の う ち 2 つ を生成 し ます。 非プ ロ ジ ェ ク ト モー ド では、 各レ ポー ト を Tcl コ マン ド を使用 し て生成する必要があ り ます。 レ ポー ト はフ ァ イ ルに出力する か、Vivado IDE に表示し て確認で き ます。 詳細は、51 ページの 「 イ ンプ リ メ ン テーシ ョ ン レ ポー ト の表示」 を参照 し て く だ さ い。

手順 8 : デザイ ン チ ェ ッ ク ポ イ ン ト の保存

メ モ リ 内のデザ イ ン をデザ イ ン チ ェ ッ ク ポ イ ン ト に保存 し ます。 保存 さ れたチ ェ ッ ク ポ イ ン ト デザ イ ンには、 次が 含まれます。 • 最適化 さ れたネ ッ ト リ ス ト • 物理制約お よ び タ イ ミ ン グ制約 • ザ イ リ ン ク ス パーツ情報 • 配置配線情報 非プ ロ ジ ェ ク ト モー ド では、 デザ イ ン チ ェ ッ ク ポ イ ン ト フ ァ イ ルを保存する こ と で、 後でデザ イ ン を読み込んで解 析 し た り 変更 し た り で き ます。 詳細は、14 ページの 「デザ イ ン チ ェ ッ ク ポ イ ン ト でデザ イ ンの スナ ッ プシ ョ ッ ト を保存およ び復元」 を参照 し て く だ さ い。

プ ロ ジ ェ ク ト モー ド でのイ ン プ リ メ ン テーシ ョ ンの実行

プ ロ ジ ェ ク ト モー ド でのイ ン プ リ メ ン テーシ ョ ンの

実行

プ ロ ジ ェ ク ト モー ド では、 次が可能です。 • 特定の合成結果お よ びデザ イ ン制約を使用する イ ンプ リ メ ン テーシ ョ ン run を定義 • 1 つのデザ イ ンに対し て複数のス ト ラ テジ を実行 • デザ イ ン要件を満たすため イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジ を カ ス タ マ イ ズ • カ ス タ マ イ ズ し た イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジ をほかのデザ イ ンで使用する ため保存 重要: 非プ ロ ジ ェ ク ト モー ド では、定義済みの イ ンプ リ メ ンテーシ ョ ン run およびス ト ラ テジはサポー ト されません。 Tcl コ マ ン ド を使用 し て、 イ ン プ リ メ ン テーシ ョ ン プ ロ セ ス の各段階を手動で実行す る 必要が あ り ます。 詳細は、 15 ページの 「非プ ロ ジ ェ ク ト モー ド での イ ンプ リ メ ン テーシ ョ ンの実行」 を参照 し て く だ さ い。

イ ン プ リ メ ン テーシ ョ ン run の作成

新 し い イ ンプ リ メ ン テーシ ョ ン run を作成し て起動し 、 最適な結果が得 ら れる よ う さ ま ざ ま なオプシ ョ ン を試す こ と がで き ます。 各 run は順次起動する か、 複数の ローカル CPU で同時に起動で き ます。 Linux シ ス テ ムでは、 リ モー ト サーバーで run を実行す る こ と も 可能です。 詳細は、付録A 「 リ モー ト ホ ス ト の使 用」 を参照 し て く だ さ い。

イ ン プ リ メ ン テーシ ョ ン run の定義

イ ンプ リ メ ン テーシ ョ ン run を定義する には、 次の手順に従います。 1. 次のいずれかを実行 し ます。

° メ イ ン メ ニ ューか ら [Flow] → [Create Runs] を ク リ ッ ク し ます。

° Flow Navigator で [Implementation] を右 ク リ ッ ク し、 [Create Implementation Runs] を ク リ ッ ク し ます。 ° [Design Runs] ビ ューを右 ク リ ッ ク し 、 [Create Runs] を ク リ ッ ク し ます。

Create New Runs ウ ィ ザー ド が開き ます。 最初のページは、 コ マン ド のサマ リ です。 2. [Next] を ク リ ッ ク し ます。

注記 : [Flow] → [Create Runs] を ク リ ッ ク し た場合、Create New Runs ウ ィ ザー ド の最初のページで [Implementation] を オンに し ます。

3. [Configure Implementation Runs] ページで、 [Name] 列に run の名前を入力する か、 デフ ォル ト の ま まに し ます。 4. [Synth Name] 列で、 イ ンプ リ メ ンテーシ ョ ンに使用する 合成済みネ ッ ト リ ス ト を選択し ます。

° サー ド パーテ ィ 合成ツールか ら プ ロ ジ ェ ク ト に イ ン ポー ト さ れた合成済みネ ッ ト リ ス ト も 選択で き ます。 ° 詳細は、 『Vivado Design Suite ユーザー ガ イ ド : 合成』 (UG901) [参照 6]を参照 し て く だ さ い。

° デフ ォル ト は、[Design Runs] ビ ューで現在ア ク テ ィ ブな run です。詳細は、23 ページの 「[Design Runs] ビ ュー の使用」 を参照 し て く だ さ い。

5. [Constraints Set] 列で制約セ ッ ト を選択し ます。

° [Constraints Set] 列で、 イ ンプ リ メ ン テーシ ョ ンに適用する制約セ ッ ト を選択し ます。 最適化、 配置、 および

配線は、 指定 さ れた制約セ ッ ト の物理制約お よ び タ イ ミ ン グ制約に基づいて実行 さ れます。

° 制約セ ッ ト の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : 制約の使用』 (UG903) [参照 7] を参照し て く だ

さ い。

6. [Part] 列で ターゲ ッ ト パーツ を選択し ます。

° デフ ォル ト では、 制約セ ッ ト お よ び タ ーゲ ッ ト パーツは、 [Create New Runs] コ マン ド 実行し た と き のプ ロ

ジ ェ ク ト 設定に基づいて定義 さ れます。

° プ ロ ジ ェ ク ト 設定の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 2] を

参照 し て く だ さ い。

° 異な る 制約セ ッ ト ま たは タ ーゲ ッ ト パーツ を使用する run を作成する には、[Create New Runs] コ マン ド を使

用 し ます。 こ れ ら の値は、[Design Runs] ビ ューで run を選択 し、 [Run Properties] ビ ューで変更で き ます。

° 詳細は、24 ページの 「 イ ンプ リ メ ン テーシ ョ ン run 設定の変更」 を参照 し て く だ さ い。

7. [Strategy] 列で ス ト ラ テジ を選択 し ます。

° ス ト ラ テジ と は、 イ ンプ リ メ ン テーシ ョ ン結果を制御する Vivado イ ンプ リ メ ン テーシ ョ ン機能オプシ ョ ン

を定義 し た設定の こ と です。Vivado Design Suite では、 定義済みの ス ト ラ テジが提供 さ れてい ます。 ま た、 独 自の イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジ を作成する こ と も 可能です。

° 詳細は、30 ページの 「ス ト ラ テジの定義」 を参照 し て く だ さ い。

° 次の表に示すス ト ラ テジのいずれかを選択 し ます。

ス ト ラ テ ジは、 その目的に応 じ て カ テ ゴ リ 別に分類 さ れてお り 、 カ テ ゴ リ 名が接頭辞 と な っ てい ま す。 カ テ ゴ リ を

表1-2 に示し ます。

X-Ref Target - Figure 1-3

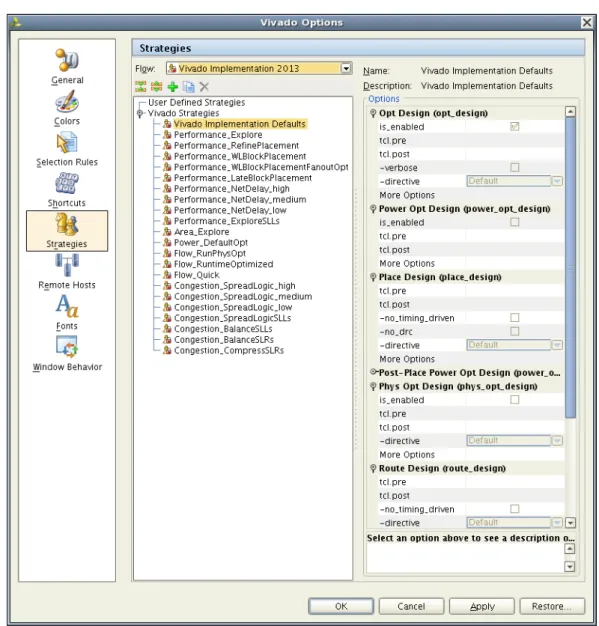

プ ロ ジ ェ ク ト モー ド でのイ ン プ リ メ ン テーシ ョ ンの実行 パ フ ォ ーマ ン ス ス ト ラ テジは、 デザ イ ン パフ ォーマン ス を向上す る こ と を目的 と し てお り 、 実行時間は長 く な り ま す。Performance_Explore ス ト ラ テジは、 すべての タ イ プのデザ イ ン を網羅し てい る ので、 最初に選ぶス ト ラ テジ と し て適 し てい ます。 重要_{: 名前に SLL ま たは SLR が含まれる ス ト ラ テジは、 SSI デバ イ スでのみ使用可能です。} 表 1-2 : ス ト ラ テ ジのカ テ ゴ リ カ テ ゴ リ 目的 Performance (パフ ォーマン ス) デザ イ ン パフ ォーマン ス を向上し ます。 Area (エ リ ア) LUT 数を削減 し ます。 Power (消費電力) 消費電力最適化を実行 し ます。 Flow (フ ロー ) フ ロ ー手順を変更 し ます。 Congestion (密集) 密集お よ び関連の問題を低減 し ます。 表 1-3 : イ ン プ リ メ ン テーシ ョ ン ス ト ラ テ ジ イ ン プ リ メ ン テーシ ョ ン ス ト ラ テ ジ名 説明

Vivado Implementation Defaults 適度な実行時間で タ イ ミ ン グ ク ロージ ャ が満た さ れる よ う に し ます。 Performance_Explore 結果を向上す る ため、 最適化、 配置、 配線に複数の アルゴ リ ズ ム を使用 し ます。 Performance_RefinePlacement 配置後の最適化のエ フ ォ ー ト を増加 し 、 配線での タ イ ミ ン グ の 緩和をデ ィ ス エーブルに し ます。 Performance_WLBlockPlacement ブ ロ ッ ク RAM およ び DSP を配置する際に タ イ ミ ン グ制約を無 視 し 、 ワ イ ヤ長を使用 し ます。 Performance_WLBlockPlacementFanoutOpt ブ ロ ッ ク RAM およ び DSP を配置する際に タ イ ミ ン グ制約を無 視 し て ワ イ ヤ長を使用 し 、 フ ァ ン ア ウ ト の大 き い ド ラ イ バーの 複製を積極的に実行 し ます。 Performance_LateBlockPlacement 最終的な配置段階ま で、 ブ ロ ッ ク RAM と DSP におおよ その配 置を使用 し ます。 全体的な配置が向上す る こ と があ り ます。 Performance_NetDelay_high 遅延を少なめに予測す る 代わ り に、 距離の長い フ ァ ン ア ウ ト の 大 き い接続の遅延 コ ス ト を増加 し ます。 Performance_NetDelay_high では増加量が最 も 大き く な り ます。 Performance_NetDelay_medium 遅延を少なめに予測す る 代わ り に、 距離の長い フ ァ ン ア ウ ト の 大 き い接続の遅延 コ ス ト を増加 し ます。 Performance_NetDelay_medium では増加量が中程度にな り ます。 Performance_NetDelay_low 遅延を少なめに予測す る 代わ り に、 距離の長い フ ァ ン ア ウ ト の 大 き い接続の遅延 コ ス ト を増加 し ます。 Performance_NetDelay_low では増加量が最 も 小 さ く な り ます。 Performance_ExploreSLLs 全体的な タ イ ミ ン グ ス ラ ッ ク を向上する ため、 SLR の再割 り 当 て を試行 し ます。 Area_Explore LUT 数を削減する ため、複数の最適化アルゴ リ ズムを使用し ます。 Power_DefaultOpt 消費電力を削減する ため、消費電力最適化 (power_opt_design) を実行し ます。

Flow_RunPhysOpt Vivado Implementation Defaults に物理最適化 (phys_opt_design) を実行 し ます。

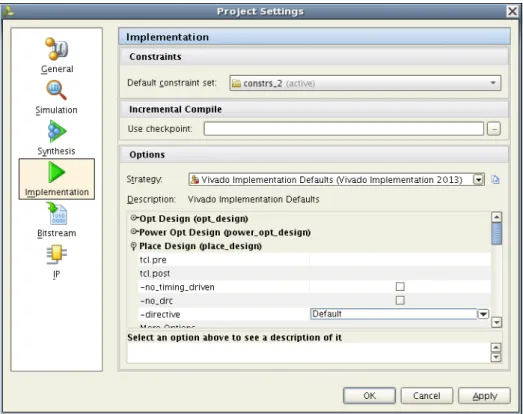

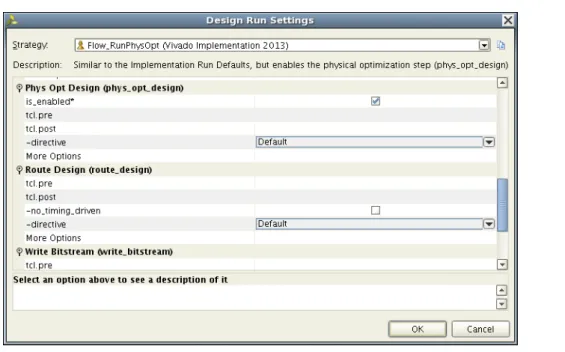

ヒ ン ト _{: run を実行する前に、 イ ンプ リ メ ンテーシ ョ ン プ ロ セスの各段階の設定を、 選択し た ス ト ラ テジのデフ ォル} ト 設定か ら 変更で き ます。 変更 し た設定を新 し い ス ト ラ テジ と し て も 保存で き ます。 詳細は、24 ページの 「 イ ンプ リ メ ン テーシ ョ ン run 設定の変更」 を参照 し て く だ さ い。

8. [More] を ク リ ッ ク し、 追加の run を定義し ます。 追加 run の名前 と ス ト ラ テジ を指定し ます (図1-3)。 9. [Next] を ク リ ッ ク し ます。 [Launch Options] ページが開き ます (図1-4)。 Flow_RuntimeOptimized 各 イ ンプ リ メ ン テーシ ョ ン段階で、 デザ イ ン パフ ォ ーマン ス よ り も 実 行 時 間 を 短 縮 す る こ と を 優 先 し ま す。 物 理 最 適 化 (phys_opt_design) はデ ィ ス エーブルにな り ます。 Flow_Quick すべての最適化お よ び タ イ ミ ン グ ド リ ブンの処理をデ ィ ス エー ブルに し 、 配置配線のみを実行 し ま す。 使用率を予測す る 際に 有益です。 Congestion_SpreadLogic_high 密集 し た領域が作成 さ れない よ う に、 ロ ジ ッ ク をデバ イ ス 全体 に分散 し ます。Congestion_SpreadLogic_high では分散度が最 も高 く な り ます。 Congestion_SpreadLogic_medium 密集 し た領域が作成 さ れない よ う に、 ロ ジ ッ ク をデバ イ ス 全体 に分散 し ま す。Congestion_SpreadLogic_medium では分散度が中 程度にな り ます。 Congestion_SpreadLogic_low 密集 し た領域が作成 さ れない よ う に、 ロ ジ ッ ク をデバ イ ス 全体 に分散 し ます。Congestion_SpreadLogic_low では分散度が最 も 低 く な り ます。 Congestion_SpreadLogicSLLs ロ ジ ッ ク が SLR すべてに分散 さ れ、 SLR 内で密集 し た領域が作 成 さ れない よ う に SLL を割 り 当て ます。 Congestion_BalanceSLLs 2 つの SLR で偏っ て多数の SLL が必要 と な ら ない よ う に SLL を 割 り 当て、SLR での密集を低減し ます。 Congestion_BalanceSLRs 各 SLR のエ リ アが同等にな る よ う に分割し 、 SLR 内で密集 し た 領域が作成 さ れない よ う に し ます。 Congestion_CompressSLRs SLR の使用率が高 く な る よ う に分割し 、 全体的な SLL 数を削減 し ます。 表 1-3 : イ ン プ リ メ ン テーシ ョ ン ス ト ラ テ ジ (続き) イ ン プ リ メ ン テーシ ョ ン ス ト ラ テ ジ名 説明

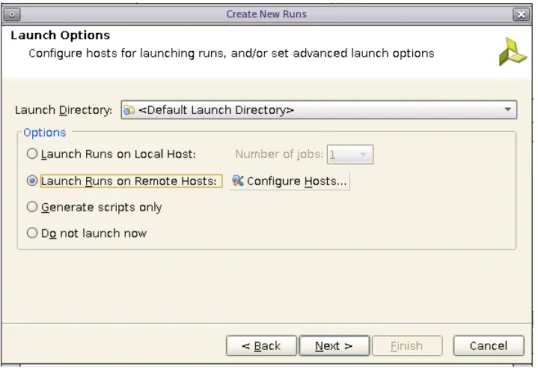

プ ロ ジ ェ ク ト モー ド でのイ ン プ リ メ ン テーシ ョ ンの実行 10. [Lauch directory] を指定 し ます。 ° こ のデ ィ レ ク ト リ に、 イ ンプ リ メ ン テーシ ョ ン run のデータ を作成し て保存し ます。 ° デフ ォル ト のデ ィ レ ク ト リ は、 ロ ーカルのプ ロ ジ ェ ク ト デ ィ レ ク ト リ 構造に含まれます。 デフ ォル ト では、 イ ンプ リ メ ン テーシ ョ ン run のフ ァ イ ルは次のデ ィ レ ク ト リ に保存 さ れます。 <project_name>/<project_name>.runs/<run_name> ヒ ン ト : プ ロ ジ ェ ク ト フ ァ イルには絶対パスが記述さ れるので、 プ ロ ジ ェ ク ト デ ィ レ ク ト リ 外の場所を指定する と 、 プ ロ ジ ェ ク ト を移動 し に く く な り ます。 11. 実行オプシ ョ ン を指定し ます。

° [Launch Runs on Local Host]

run を ローカル マシ ンで実行し ます。

° [Number of jobs]

複数の run を同時実行する際に使用する ローカル プ ロ セ ッ サの数を指定し ます。

° [Launch Runs on Remote Hosts] (Linux のみ)

- リ モー ト ホ ス ト を使用 し てジ ョ ブを実行 し ます。

- 詳細は、付録A 「 リ モー ト ホ ス ト の使用」 を参照 し て く だ さ い。

° [Configure Hosts]

リ モー ト ホ ス ト を設定 し ます。

° [Generate scripts only]

run デ ィ レ ク ト リ および run ス ク リ プ ト をエ ク ス ポー ト および作成 し ますが、 run は実行し ません。 ス ク リ プ ト は、Vivado IDE ツールの環境外で後で実行で き ます。

[Do not launch now]

X-Ref Target - Figure 1-4

12. [Next] を ク リ ッ ク し 、 [Create New Runs Summary] ページ を確認し ます。

13. [Finish] を ク リ ッ ク し ます。 定義 し た run が作成 さ れ、 指定の実行オプシ ョ ンが実行 さ れます。 新 し い run が [Design Runs] ビ ューに追加 さ れます。

[Design Runs] ビ ュ ーの使用

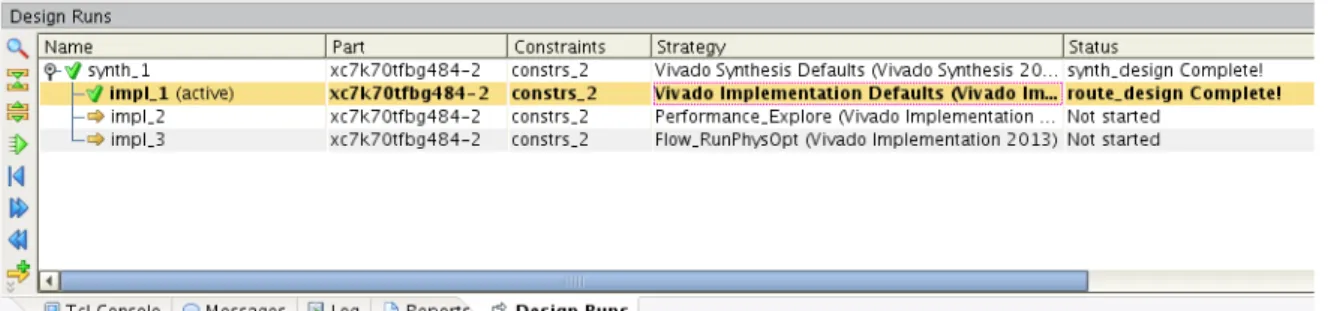

[Design Runs] ビ ュ ーには、 プ ロ ジ ェ ク ト で作成 さ れた合成 run と イ ンプ リ メ ン テーシ ョ ン run のすべてが表示 さ れ、 それ ら を設定、 管理、 実行する ための コ マ ン ド を実行で き ます。

[Design Runs] ビ ュ ーを開 く

[Design Runs] ビ ューが表示 さ れていない場合は、 [Window] → [Design Runs] を ク リ ッ ク し て表示し ます (図1-5)。

[Design Runs] ビ ュ ーの機能

• イ ンプ リ メ ン テーシ ョ ン run は、 合成 run の下の階層に イ ンデン ト さ れて表示 さ れます。

• 1 つの合成 run に、 複数の イ ンプ リ メ ンテーシ ョ ン run を含め る こ と がで き ます。 プ ラ ス記号 (+) やマ イ ナス記号 (-) を ク リ ッ ク する と 、 合成 run のツ リ ー表示を展開 し た り 、 閉 じ た り で き ます。

• [Design Runs] ビ ューは、 ツ リ ー形式の表で示 さ れます。

こ の ビ ュ ーのデー タ を 列 を 使用 し て並べ替え る 方法は、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 2] を参照し て く だ さ い。

run のス テー タ ス

[Design Runs] ビ ューには、 run のス テータ ス が表示 さ れます。 次のス テータ ス があ り ます。 • 実行 さ れていない

• 実行中 • 完了

• 最新の状態でない

run の タ イ ミ ング結果

[Design Runs] ビ ュ ーには、 イ ンプ リ メ ン テーシ ョ ン run の タ イ ミ ン グ結果 (WNS、 TNS、 WHS、 THS、 TPWS、 お よ び タ イ ミ ン グが満た さ れていないネ ッ ト 数) が表示 さ れます。

X-Ref Target - Figure 1-5

プ ロ ジ ェ ク ト モー ド でのイ ン プ リ メ ン テーシ ョ ンの実行

最新の状態でない run

ソ ース フ ァ イ ル、 制約、 ま たはプ ロ ジ ェ ク ト 設定を変更する と 、 run は最新の状態ではな く な り ます。 [Design Runs] ビ ュ ーでは、run を リ セ ッ ト し た り 、 古い run のデータ を削除 し た り で き ます。

ア ク テ ィ ブ run

Vivado IDE のすべてのビ ューには、 ア ク テ ィ ブな run の情報が表示 さ れます。 [Log] ビ ュー、 [Reports] ビ ュー、 ス テー タ ス バー、 [Project Summary] ビ ュ ーには、 ア ク テ ィ ブな run の情報が表示 さ れます。 [Project Summary] ビ ュ ーには、 ア ク テ ィ ブな run の コ ンパ イ ル、 リ ソ ース、 およびサマ リ 情報が表示 さ れます。

ヒ ン ト : Vivado IDE でア ク テ ィ ブにでき るのは、 1 つの合成 run と 1 つの イ ンプ リ メ ンテーシ ョ ン run のみです。 ア ク テ ィ ブな run は、 [Design Runs] ビ ューに太字で示 さ れます。

run を ア ク テ ィ ブにする には、 次の手順に従い ます。 1. [Design Runs] ビ ューで 1 つの run を右 ク リ ッ ク し ます。 2. [Make Active] を ク リ ッ ク し ます。

イ ン プ リ メ ン テーシ ョ ン run 設定の変更

[Design Runs] ビ ューで run を選択する と 、 [Run Properties] ビ ューにその run の現在の設定が表示 さ れます (図1-6)。 [Run Properties] ビ ューでは、 次のオプシ ョ ン を変更で き ます。

• [Name] : run の名前 • [Part] : ターゲ ッ ト パーツ • [Description] : run の説明

• [Constraints] : イ ンプ リ メ ン テーシ ョ ンで使用し 、 新し い制約を保存する制約セ ッ ト

[Run Properties] ビ ューの詳細は、『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 2] を参照し て く だ さ い。

Vivado イ ンプ リ メ ン テーシ ョ ン機能で使用 さ れる オプシ ョ ン も 変更で き ます。

X-Ref Target - Figure 1-6

デザイ ン run の設定

デザ イ ン run の設定を変更する には、[Design Run Settings] ダ イ ア ロ グ ボ ッ ク ス を使用 し ます。[Design Run Settings] ダ イ ア ロ グ ボ ッ ク ス を開 く には、 次の手順に従い ます。

1. [Design Runs] ビ ューで 1 つの run を右 ク リ ッ ク し ます。 2. [Change Run Settings] を ク リ ッ ク し ます。

図1-7 を参照し て く だ さ い。

ヒ ン ト : 設定の変更は、 run のス テータ スが 「Not started」 の場合にのみ可能です。 run を右 ク リ ッ ク し て [Reset Runs] を ク リ ッ ク する と 、run の ス テータ ス を 「Not started」 に戻す こ と がで き ます。 詳細は、27 ページの 「run の リ セ ッ ト 」

を参照 し て く だ さ い。

[Design Run Settings] ダ イ ア ロ グ ボ ッ ク ス には、 run に適用 さ れてい る イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジ、 イ ンプ リ メ ン テーシ ョ ン プ ロ セ ス の各段階でその ス ト ラ テ ジに関連す る コ マン ド オプシ ョ ンが表示 さ れます。 次のオプシ ョ ンがあ り ます。 • [Strategy] • [Description] • [Options]

[Strategy]

イ ン プ リ メ ン テーシ ョ ン run に適用す る ス ト ラ テ ジ を選択 し ます。 Vivado Design Suite では、 定義済みの ス ト ラ テ ジ が提供 さ れてい ます。 ま た、 独自の イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジ を作成する こ と も 可能です。

詳細は、30 ページの 「ス ト ラ テジの定義」 を参照 し て く だ さ い。

[Description]

選択 し た イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジの説明を表示 し ます。

X-Ref Target - Figure 1-7

プ ロ ジ ェ ク ト モー ド でのイ ン プ リ メ ン テーシ ョ ンの実行

[Options]

Vivado イ ンプ リ メ ン テーシ ョ ン プ ロ セ ス の各段階の コ マン ド ラ イ ン オプシ ョ ン を表示し ます。 次の コ マン ド のオプ シ ョ ンが表形式で表示 さ れます。 • opt_design • power_opt_design • place_design • phys_opt_design • route_design • write_bitstream 特定の コ マ ン ド オプシ ョ ン を ク リ ッ ク する と 、 その説明がダ イ ア ロ グ ボ ッ ク ス の下部に表示 さ れます。 各 イ ンプ リ メ ン テーシ ョ ン段階の詳細 と 設定可能なオプシ ョ ンは、第2 章 「 イ ンプ リ メ ン テーシ ョ ン コ マン ド 」 を参 照 し て く だ さ い。

コ マ ン ド オプ シ ョ ンの変更

コ マン ド オプシ ョ ン を変更する には、その コ マン ド オプシ ョ ンの右側の列を ク リ ッ ク し ます。次の操作を実行し ます。 • 定義済みの値か ら 選択する オプシ ョ ンは、 ド ロ ッ プダ ウ ン リ ス ト か ら 選択 し ます。 • イ ネーブル/デ ィ ス エーブルにする オプシ ョ ンは、 チ ェ ッ ク ボ ッ ク ス のオン/オ フ を切 り 替え ます。 • ユーザー定義の値を指定で き る オプシ ョ ンは、 値を入力 し ます。 • フ ァ イ ル名お よ びパ ス を指定する オプシ ョ ンは、 フ ァ イ ルを選択す る ダ イ ア ロ グ ボ ッ ク ス が開き 、 フ ァ イ ルを選 択で き ます。 • フ ッ ク ス ク リ プ ト と 呼ばれる カ ス タ ム Tcl ス ク リ プ ト を イ ンプ リ メ ンテーシ ョ ンの各段階の前 (tcl.pre) と 後 (tcl.post) に挿入し ます。 フ ッ ク ス ク リ プ ト を挿入する と 、 イ ンプ リ メ ンテーシ ョ ンの各段階の前後に特定の タ ス ク を実行で き ます。 た と えば、 デザ イ ンの配置前後に タ イ ミ ン グ レ ポー ト を生成 し て、 タ イ ミ ン グ結果を比較で き ます。

Tcl フ ッ ク ス ク リ プ ト の定義方法の詳細は、『Vivado Design Suite ユーザー ガ イ ド : Tcl ス ク リ プ ト 機能の使用』 (UG894)

[参照 3]を参照 し て く だ さ い。

ヒ ン ト _{: tcl.pre お よ び tcl.post ス ク リ プ ト 内 の パ ス は、 プ ロ ジ ェ ク ト の 関連す る run デ ィ レ ク ト リ}

<project>/<project.runs>/<run_name> を基準 と し ます。

現在のプ ロ ジ ェ ク ト ま たは現在の run の DIRECTORY プ ロ パテ ィ を使用 し て、 Tcl ス ク リ プ ト 内の相対パス を定義で き ます。

get_property DIRECTORY [current_project] get_property DIRECTORY [current_run]

[Save Design As]

[Strategy] フ ィ ール ド の右側にあ る [Save Design As] ボ タ ン を ク リ ッ ク する と 、 今後使用で き る よ う に、 ス ト ラ テジへ の変更を新 し い ス ト ラ テジ と し て保存で き ます。

注意: [Save Design As] を使用し ない場合、 変更は現在の イ ンプ リ メ ンテーシ ョ ン run には保存されますが、 今後使用する こ と はで き ません。

run ス テー タ スの確認

Vivado IDE では、 run の ス テータ ス に よ っ て、 run を処理 し て イ ンプ リ メ ンテーシ ョ ン を開始 し ます。 ス テー タ ス は、 [Design Runs] ビ ューに表示 さ れます (図1-5)。

• run の ス テータ ス が 「Not Started」 の場合、 run はすぐ に開始 さ れます。

• run の ス テータ ス が 「Error」 にな っ てい る 場合は、 まず run が リ セ ッ ト さ れ、 終了し ていない run データ が削除 さ れてか ら 、run が再開 さ れます。

• run の ス テータ ス が 「Complete」 ま たは 「Out-of-Date」 にな っ てい る 場合は、 run を リ セ ッ ト する かど う か確認す る メ ッ セージが表示 さ れます。

run の リ セ ッ ト

run を リ セ ッ ト する には、 次の手順に従い ます。

1. [Design Runs] ビ ューで 1 つの run を右 ク リ ッ ク し ます。 2. [Reset Runs] を ク リ ッ ク し ます。 イ ンプ リ メ ン テーシ ョ ン run を リ セ ッ ト する と 、 イ ンプ リ メ ン テーシ ョ ンの最初の段階 (opt_design) に戻 り ます。 run の リ セ ッ ト を確認する メ ッ セージ と 、run デ ィ レ ク ト リ か ら 生成 さ れた フ ァ イ ルを削除する オプシ ョ ンが表示 さ れ ます。 ヒ ン ト _{: デフ ォル ト では、 生成さ れたフ ァ イルは削除さ れます。 生成さ れた run フ ァ イルを削除し ない場合は、 こ の} オプシ ョ ン を オフ に し ます。

run の削除

[Design Runs] ビ ューか ら run を削除する には、 次の手順に従い ます。 1. run を右 ク リ ッ ク し ます。

2. [Delete] を ク リ ッ ク し ます。

run の削除を確認する メ ッ セージ と 、run デ ィ レ ク ト リ か ら生成 さ れたフ ァ イ ルを削除する オプシ ョ ンが表示 さ れます。 ヒ ン ト _{: デフ ォル ト では、 生成さ れたフ ァ イルは削除さ れます。 生成さ れた run フ ァ イルを削除し ない場合は、 こ の} オプシ ョ ン を オフ に し ます。

X-Ref Target - Figure 1-8

イ ン プ リ メ ン テーシ ョ ン ス ト ラ テ ジのカ ス タ マ イズ

イ ン プ リ メ ン テーシ ョ ン ス ト ラ テ ジのカ ス タ マ イズ

新 し い イ ンプ リ メ ン テーシ ョ ン run を定義する と 、 デフ ォ ル ト の イ ンプ リ メ ン テーシ ョ ン設定が使用 さ れます。 こ れ ら の設定は変更で き ます。

図1-10 に、 [Project Settings] ダ イ ア ロ グ ボ ッ ク ス の [Implementation] ページ を示 し ます。 こ のダ イ ア ロ グ ボ ッ ク ス は、 メ イ ン メ ニ ューか ら [Tools] → [Project Settings] を ク リ ッ ク する と 開き ます。

ヒ ン ト _{: 非プ ロ ジ ェ ク ト モー ド を使用し てい る場合は、 [Project Settings] コ マン ド は使用で き ません。 イ ンプ リ メ ン} テーシ ョ ン ス ト ラ テ ジ をバ ッ チ モー ド で使用可能な Tcl ス ク リ プ ト と し て定義 し て保存する か、 Vivado IDE で対話 的に定義 し ます。

Flow Navigator か ら ア ク テ ィ ブ な イ ン プ リ メ ン テーシ ョ ン run の

イ ン プ リ メ ン テーシ ョ ン設定にア ク セ ス

ア ク テ ィ ブな イ ン プ リ メ ン テーシ ョ ン run の イ ンプ リ メ ン テーシ ョ ン設定は、 Flow Navigator で [Implemented Settings] を ク リ ッ ク し て も 開 く こ と がで き ます。 次の イ ンプ リ メ ン テーシ ョ ン設定を指定で き ます。

• [Default constraint set]

イ ンプ リ メ ン テーシ ョ ン run でデフ ォ ル ト で使用する制約セ ッ ト を選択し ます。 • [Strategy]

イ ン プ リ メ ン テーシ ョ ン run に適用する ス ト ラ テ ジ を選択 し ます。 Vivado Design Suite では、 定義済みの ス ト ラ テジが提供 さ れてい ます。 ま た、 独自の イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジ を作成する こ と も 可能です。

詳細は、「ス ト ラ テジの定義」 を参照 し て く だ さ い。

• [Save Design As]

ス ト ラ テジへの変更を今後使用で き る よ う に新 し い ス ト ラ テジ と し て保存 し ます。 • [Description]

° 選択 し た イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジの説明を表示 し ます。

° ユーザー定義の ス ト ラ テジの説明は、 新 し い説明を入力 し て変更で き ます。 ° Vivado ツールの標準 イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジの説明は変更で き ません。

X-Ref Target - Figure 1-9

X-Ref Target - Figure 1-10

イ ン プ リ メ ン テーシ ョ ン ス ト ラ テ ジのカ ス タ マ イズ

ス ト ラ テ ジの定義

ス ト ラ テジは、 デザ イ ンの合成ま たは イ ンプ リ メ ン テーシ ョ ンで最適な結果が得 ら れ る よ う にす る ために定義 さ れた ソ リ ュ ーシ ョ ンです。 • Vivado イ ンプ リ メ ン テーシ ョ ン機能のあ ら か じ め設定 さ れたオプシ ョ ンに よ り 定義 さ れます。 • ス ト ラ テジは、 ツールお よ びバージ ョ ン特定です。

• Vivado Design Suite の各 メ ジ ャー リ リ ース には、 バージ ョ ン特定のス ト ラ テジが含まれます。

Vivado イ ンプ リ メ ン テーシ ョ ンには、 内部ベンチマー ク でテ ス ト さ れた一般的な ス ト ラ テジが複数含まれています。 ヒ ン ト : 定義済みの イ ンプ リ メ ンテーシ ョ ン ス ト ラ テジに変更を保存する こ と はで き ませんが、定義済みのス ト ラ テ ジ を コ ピー し て変更 し 、 カ ス タ ム ス ト ラ テジ と し て保存で き ます。

X-Ref Target - Figure 1-11

定義済みス ト ラ テ ジへのア ク セス

定義済み ス ト ラ テ ジに ア ク セ ス す る には、 メ イ ン メ ニ ュ ーか ら [Tools] → [Options] を ク リ ッ ク し 、 左側のペ イ ンで [Strategies] を ク リ ッ ク し ます。 図1-11 に、 Vivado ツールに含まれるデフ ォル ト の ス ト ラ テジ を示 し ます。

ス ト ラ テ ジの確認、 コ ピー、 変更

ス ト ラ テジ を確認、 コ ピー、 変更する には、 次の手順に従い ます。 1. [Tools] → [Options] を ク リ ッ ク し ます。 2. 左側のペ イ ンで [Strategies] を ク リ ッ ク し ます。

[Vivado Options] ダ イ ア ロ グ ボ ッ ク ス の [Strategies] ページに、 各ツール と リ リ ース バージ ョ ン用に定義済みの ス ト ラ テジが リ ス ト さ れます (図1-11)。

3. [Flow] ド ロ ッ プダ ウ ン リ ス ト で、 適切なバージ ョ ンの [Vivado Implementation] を選択し ます。 含まれてい る ス ト ラ テジが表示 さ れます。

4. 新 し い ス ト ラ テジ を作成する には、 ツールバーま たはポ ッ プア ッ プ メ ニ ューか ら [Create New Strategy] を ク リ ッ ク し ます。

5. 既存の ス ト ラ テジ を コ ピーする には、 ツールバーま たはポ ッ プア ッ プ メ ニ ューか ら [Create a Copy of this Strategy] を ク リ ッ ク し ます。 次の操作が実行 さ れます。

a. 選択 し てい る ス ト ラ テジの コ ピーが作成 さ れます。 b. [User Defined Strategies] リ ス ト に追加 さ れます。

c. ダ イ ア ロ グ ボ ッ ク ス の右側に ス ト ラ テジのオプシ ョ ンが表示 さ れ、 変更で き る よ う にな り ます。 6. 新 し い ス ト ラ テジに対 し て次の情報を入力 し ます。 ° [Name] ス ト ラ テジの名前を入力 し ます。 ° [Type] [Synthesize] ま たは [Implement] を選択し ます。 ° [Tool version] ツール バージ ョ ン を指定 し ます。 ° [Description] ス ト ラ テジの説明を入力 し ます。 こ こ で入力 し た説明が [Design Run] ビ ュ ーの結果の表に表示 さ れます。

X-Ref Target - Figure 1-12
