平成１１年度（第４５回）全国溶接技術競技会

(1)

2010.4.08

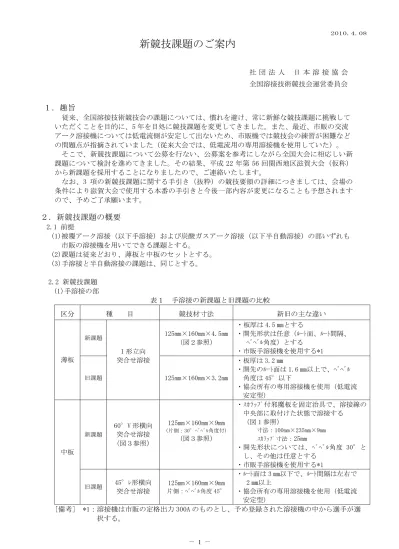

新競技課題のご案内

社団法人日本溶接協会全国溶接技術競技会運営委員会

１．趣旨

従来、全国溶接技術競技会の課題については、慣れを避け、常に新鮮な競技課題に挑戦していただくことを目的に、5 年を目処に競技課題を変更してきました。また、最近、市販の交流アーク溶接機については低電流側が安定して出ないため、市販機では競技会の練習が困難などの問題点が指摘されていました（従来大会では、低電流用の専用溶接機を使用していた）。そこで、新競技課題について公募を行ない、公募案を参考にしながら全国大会に相応しい新課題について検討を進めてきました。その結果、平成 22 年第 56 回関西地区滋賀大会（仮称）から新課題を採用することになりましたので、ご連絡いたします。なお、3 項の新競技課題に関する手引き（抜粋）の競技要領の詳細につきましては、会場の条件により滋賀大会で使用する本番の手引きと今後一部内容が変更になることも予想されますので、予めご了承願います。

２．新競技課題の概要

2.1 前提 (1)被覆アーク溶接（以下手溶接）および炭酸ガスアーク溶接（以下半自動溶接）の部いずれも市販の溶接機を用いてできる課題とする。 (2)課題は従来どおり、薄板と中板のセットとする。 (3)手溶接と半自動溶接の課題は、同じとする。 2.2 新競技課題 (1)手溶接の部表１手溶接の新課題と旧課題の比較区分種目競技材寸法新旧の主な違い新課題 125mm×160mm×4.5mm （図２参照）・板厚は 4.5 ㎜とする・開先形状は任意（ﾙｰﾄ面、ﾙｰﾄ間隔、ﾍﾞﾍﾞﾙ角度）とする・市販手溶接機を使用する*1 薄板旧課題 I 形立向突合せ溶接 125mm×160mm×3.2mm ・板厚は 3.2 ㎜・開先のﾙｰﾄ面は 1.6 ㎜以上で、ﾍﾞﾍﾞﾙ角度は 45°以下・協会所有の専用溶接機を使用（低電流安定型）新課題 60°V 形横向突合せ溶接（図３参照） 125mm×160mm×9mm (片側：30°ﾍﾞﾍﾞﾙ角度付) （図３参照）・ｽｶﾗｯﾌﾟ付邪魔板を固定治具で、溶接線の中央部に取付けた状態で溶接する（図 1 参照）寸法：100mm×235mm×9mm ｽｶﾗｯﾌﾟ寸法：25mm ・開先形状については、ﾍﾞﾍﾞﾙ角度 30°とし、その他は任意とする・市販手溶接機を使用する*1 中板旧課題 45°ﾚ形横向突合せ溶接 125mm×160mm×9mm 片側：ﾍﾞﾍﾞﾙ角度 45° ・ﾙｰﾄ面は 3 ㎜以下で、ﾙｰﾄ間隔は左右で 2 ㎜以上・協会所有の専用溶接機を使用（低電流安定型）

(2)

(2)半自動溶接の部表２半自動溶接の新課題と旧課題の比較区分種目競技材寸法新旧の主な違い新課題 125mm×200mm×4.5mm （図２参照）・板厚は 4.5 ㎜とする・開先形状は任意（ﾙｰﾄ面、ﾙｰﾄ間隔、ﾍﾞﾍﾞﾙ角度）とする・市販の半自動溶接機を使用する*2 薄板旧課題 I 形立向突合せ溶接 125mm×200mm×3.2mm ・板厚は 3.2 ㎜・開先のﾙｰﾄ面は 1.6 ㎜以上で、ﾍﾞﾍﾞﾙ角度は 45°以下・市販の半自動溶接機を使用*2 新課題 60°V 形横向突合せ溶接（図３参照） 125mm×200mm×9mm (片側：30°ﾍﾞﾍﾞﾙ角度付) （図３参照）・ｽｶﾗｯﾌﾟ付邪魔板を固定治具で、溶接線の中央部に取付けた状態で溶接する（図 1 参照）寸法：100mm×235mm×9mm ｽｶﾗｯﾌﾟ寸法：35mm ・開先形状については、ﾍﾞﾍﾞﾙ角度 30°とし、その他は任意とする・市販の半自動溶接機を使用する*2 中板旧課題 45°ﾚ形横向突合せ溶接 125mm×200mm×9mm 片側：ﾍﾞﾍﾞﾙ角度 45° ・ﾙｰﾄ面は 3 ㎜以下で、ﾙｰﾄ間隔は左右で 2 ㎜以上・市販の半自動溶接機を使用*2 [備考] *2：溶接機は市販の定格出力 350A のものとし、予め登録された溶接機の中から選手が選択する。腕木スカラップ中板競技材固定冶具邪魔板(スカラップ付)★ ★試験片の裏から固定する方式

図１スカラップ付き邪魔板を用いた競技課題（中板のみ）

(3)

任意任意 4.5mm(呼び) 任意任意注：①支給材料の開先は、I 型とする。 ②開先の形状は、I 型、V 型、レ型、のいずれでも良い。約 125mm 約 125mm L Ｌ＝約160mm(手溶接) 約 200mm(半自動溶接) [注記] 溶接機は市販の定格出力 300A のものを使用する

図２薄板競技材

(4)

注：支給材料はベベル角 30°に加工したものを支給する。

図３中板競技材と邪魔板

任意

30° 30° Ｌ＝約160mm(手溶接) 9.0mm(呼び) 約 200mm(半自動溶接) _{スカラップの半径} Ｒ＝25mm(手溶接) Ｌ/2 Ｌ/2 10 10 マーキングライン (邪魔板の取付け範囲) 9 100 8° 70 R 35mm(半自動溶接) 約 125 邪魔板 23 5 固定ﾎﾞﾙﾄ 45 約 125 17 0 10 0 15 15 [注記] 溶接機は市販の定格出力 350A のものを使用する

(5)

３．新競技課題に関する手引き（抜粋）

3.1 参加申込み記入上の注意事項 (1)手溶接の部の申込者は、溶接棒については、使用する被覆アーク溶接棒（3.5 項(1) 参照）の銘柄と表３に示す棒径および本数（タック溶接（仮付）及び練習用を含め）の組合せを、また溶接機については表４－１から選択したものを、それぞれ記入すること。なお、申込み後の変更は認めませんので、ご注意願います。表３溶接棒制限本数 3.2 ㎜本数 27 26 25 24 23 22 21 20 19 18 17 16 15 14 棒径 4.0 ㎜本数 0 1 1 2 3 3 4 5 5 6 7 7 8 9 3.2 ㎜本数 13 12 11 10 9 8 7 6 5 4 3 2 1 0 棒径 4.0 ㎜本数 9 10 11 11 12 13 13 14 15 15 16 17 18 19 (2)半自動溶接の部の申込者は、ワイヤについては、ワイヤの銘柄（3.5 項(2)参照）を、また溶接機については表４－２から選択したものを、それぞれ記入すること。なお、申込み後の変更は認めませんので、ご注意願います。表４－１手溶接の機種会社名機種名ﾎﾙﾀﾞ㈱ﾀﾞｲﾍﾝ BP-300 型式 BPz-300F-4 協会所有のもの _{（型式：200A 型）} ﾊﾟﾅｿﾆｯｸ溶接ｼｽﾃﾑ㈱ AJ2 型式 YK-305AJ2 同上 [注] 1)溶接機はオプションのリアクトルなしの標準型機種とする。表４－２半自動溶接の機種及びトーチ一覧表会社名機種名ﾄｰﾁの形式ﾉｽﾞﾙ*1 ﾁｯﾌﾟ*1 ㈱ﾀﾞｲﾍﾝ ① DM350 （ﾃﾞｼﾞﾀﾙ機） ② DR350 （ﾃﾞｼﾞﾀﾙ機） WT－3500SD WT－3500SD U4167G01 U4167G01 K980C26 K980C26 ﾊﾟﾅｿﾆｯｸ溶接ｼｽﾃﾑ㈱ ① YD－350GR3 （ﾃﾞｼﾞﾀﾙ機） ② YD－350GB2 （ﾃﾞｼﾞﾀﾙ機） YT－35CE4 YT－35EE4 TGN00043 TGN00043 TET12003 TET12003 [注] 1)詳細については溶接機メーカに問合せをお願いします。 2) *1：メーカの標準ノズル・チップ（競技で使用できるノズル・チップは、各溶接機に付いている標準品のみとする）

(6)

3.2 競技用機材 (1)会場に準備してあるものは、表５に示すとおりである。表５会場に準備してある競技用機材等項目手溶接の部半自動溶接の部 (ｲ)競技用材料 3.4 項の手溶接競技用材料 3.4 項の半自動溶接競技用材料 (ﾛ)溶接棒又はﾜｲﾔ 3.5 項(1)の溶接棒で、参加者が申込書に記載したもの。なお、溶接棒は、次の条件で乾燥したものを支給する。 ①低水素系…300～350 ℃で１時間 ②上記以外… 80～100 ℃で１時間 3.5 項の半自動溶接用ﾜｲﾔで、参加者が申込書に記載したもの。 (ﾊ)溶接機、ﾎﾙﾀﾞ、ﾄｰﾁ及び付属品等 3.6 項(1)の手溶接機で、参加者が申込書に記載した機種（JIS C-9300 に準拠：自動電撃防止装置付き）及び溶接棒ﾎﾙﾀﾞ（200 号） 3.6 項(2)の半自動溶接機で、参加者が申込書に記載した機種及びﾄｰﾁ・付属品：①圧力調整器 ②ﾉｽﾞﾙ、ｺﾝﾀｸﾄﾁｯﾌﾟ・ｼｰﾙﾄﾞｶﾞｽ：JIS K 1106 の液化炭酸 (ﾆ)タック溶接（仮付）用治具手溶接用ﾜﾝﾀｯﾁ下方ｸﾗﾝﾌﾟ式のもの（協会所有）半自動溶接用ﾜﾝﾀｯﾁ下方ｸﾗﾝﾌﾟ式のもの（協会所有） (ﾎ)溶接用作業台及び溶接用固定具・邪魔板・作業台および固定具（従来どおり協会所有のものをそのまま使用する）・邪魔板（図３参照）手溶接：9 ㎜×100 ㎜×235 ㎜（中央に、ｽｶﾗｯﾌﾟ寸法 R25）半自動溶接：9 ㎜×100 ㎜×235 ㎜（中央に、ｽｶﾗｯﾌﾟ寸法 R35） (ﾍ)その他ﾃﾞｨｽｸｻﾝﾀﾞ（ﾀｯｸ溶接を取外す時のみ使用）、ﾊﾞｲｽ台、腰掛（20 ㎝×25 ㎝×30 ㎝の六面体木箱で、どの面の高さを使用してよい）、溶接棒ｹｰｽ、残棒入れ、道具箱（ﾌﾟﾗｽﾁｯｸの空箱）、電流調整用鋼板、掃除用具、競技材運搬用具、やっとこ (2)参加者が持参すべきものは、表６に示すとおりである。表６参加者が持参すべきものの一覧項目手溶接の部半自動溶接の部 (ｲ)作業服装作業服上下、作業帽又は安全帽、安全靴 (ﾛ)保護具溶接用かわ製保護手袋、前掛け、腕ｶﾊﾞｰ、足ｶﾊﾞｰ、保護めがね、ﾌｨﾙﾀﾌﾟﾚｰﾄ付溶接用保護面、防じんﾏｽｸｽﾗｸﾞﾊﾝﾏ（ﾁｯﾋﾟﾝｸﾞﾊﾝﾏ）、片手ﾊﾝﾏ、ﾜｲﾔﾌﾞﾗｼ、たがね、平ﾔｽﾘ、ﾌﾟﾗｲﾔ、ﾍﾟﾝﾁ、ﾓﾝｷｰｽﾊﾟﾅ、布ﾔｽﾘ、けがき針、ﾀｯｸ溶接（仮付）用治具、練習材料固定用治具、ｳｴｽ、石筆、ﾁｮｰｸ (ﾊ)工具類＊上記に、ﾆｯﾊﾟを加える電流計（ｷｬﾌﾟﾀｲﾔｹｰﾌﾞﾙの接続金具を取り外さずに外部で測定できるものに限る）、すきまｹﾞｰｼﾞ、ｽｹｰﾙ、角度ｹﾞｰｼﾞ、ﾉｷﾞｽ、時計（音を出さないもの） (ﾆ)測定用具＊上記に、電圧計を加える（ただし、長さが 1～2ｍの接続用導線に「わに口ｸﾘｯﾌﾟ」を付けたものに限る） (ﾎ)練習用材料数量は自由であるが、競技用材料と明らかに区別できるものに限る（例えば一角を切断したもの等）（注）練習用の邪魔板の持込は認めない [備考]上記のうち（ﾊ）、（ﾆ）および（ﾎ）項のもので競技に必要がないと考えた場合は、持参しなくてもよい。ただし、タック溶接（仮付）治具以外のものは、会場では貸与しない。注意：工具類、タック溶接用治具、練習材など持込み品の合計重量(保護具類の重量は含めない)は 20kg 以内とする。

(7)

3.3 競技課題表７及び図２と３に示すとおりとする。表 7 競技課題（手溶接及び半自動溶接とも共通）区分競技用材料の厚さ（呼び）溶接姿勢継手の種類裏当金邪魔板*3 薄板 4.5 ㎜立向溶接 I、V、ﾚ形突合せ継手のいずれでもよい（ﾍﾞﾍﾞﾙ角度、ﾙｰﾄ面、ﾙｰﾄ間隔は任意）なしなし中板 9 ㎜横向溶接Ｖ形突合せ継手（開先角度：60°）（ﾙｰﾄ面、ﾙｰﾄ間隔は任意）なしｽｶﾗｯﾌﾟ寸法手溶接：R25 半自動：R35 [備考] *3：図 3 参照 3.4 競技用材料 (1)競技用材料は、次のものを用いる。 ①薄板： JIS G 3101『一般構造用圧延鋼材』の SS 400 とする。

②中板： JIS G 3106『溶接構造用圧延鋼材』の SM 400A 又は JIS G3136『建築構造用圧延材』SN 400B とする。 (2)競技用材料の寸法及び数量は、表８に示すとおりとする。表８競技用材料の寸法および数量区分板厚の区分競技用材料の寸法板厚（呼び）×長さ×幅数量薄板 4.5 ㎜×160 ㎜×125 ㎜ 2 枚手溶接中板 9 ㎜×160 ㎜×125 ㎜ 2 枚薄板 4.5 ㎜×200 ㎜×125 ㎜ 2 枚半自動溶接中板 9 ㎜×200 ㎜×125 ㎜ 2 枚 3.5 競技用溶接棒及びワイヤ (1)手溶接 JIS Z 3211：2008『軟鋼、高張力鋼及び低温用鋼用被覆アーク溶接棒』に適合する下記のうち、先端に特別な加工を施していないもので、棒径は 3.2 ㎜及び 4 ㎜とし、銘柄及び棒径の混用は自由とする。ただし、銘柄、棒径及び本数は、参加者が申込書に記載したものに限る。 JIS Z 3211 ： E4319(D4301)、E4319U(D4301)、E4303(D4303)、E4311(D4311)、E4312(D4313)、（JIS Z 3211） E4313(D4313)、E4316H15(D4316) JIS Z 3211 ： E4919(D5001)、E4919U(D5001)、E4903U(D5003)、E4916H15(D5016)、（JIS Z 3212） E4916UH15(D5016) [備考] JIS 規格が改正されていますので、ご留意下さい。参考のため、( )内に旧規格を示す。 (2)半自動溶接 JIS Z 3312：2009『軟鋼、高張力鋼及び低温用鋼用のマグ溶接及びミグ溶接ソリッドワイヤ』に適合するもののうち、YGW11～18 で、ワイヤ径は 1.2 ㎜とし、参加者が申込書に記載し

(8)

3.6 競技用溶接機 (1)手溶接機表４-１に記載するもののうちから選択し、参加者が申込書に記載したものとする。 (2)半自動溶接機表４-２に記載するもののうちから選択し、参加者が申込書に記載したものとする。なお、シールドガスは、JIS K 1106『液化炭酸』に規定されているものを使用する。 3.7 競技時間手溶接の部及び半自動溶接の部とも、練習、電流調整、タック溶接（仮付）、邪魔板の取付けと取外し、本溶接、溶接終了後の競技材の清掃及び実行委員の確認に要する時間を含めて 55 分間とする。 3.8 溶接用作業台及び固定具協会所有の作業台、固定具および邪魔板を使用する。競技会場に設定された作業台の位置を動かしてはいけない。 3.9 競技用材料及び開先加工 (1)手溶接に使用する溶接棒は、参加申込書に記載された銘柄、棒径及び本数を主催者側が準備し、適正条件で乾燥したものを溶接棒ケースに入れて支給する。申込み後の変更は認めない。 (2)半自動溶接に使用するワイヤは、参加申込書に記載された銘柄で、径が 1.2 ㎜のものを主催者側が準備して支給する。申込み後の変更は認めない。 (3)競技用材料は、主催者が支給する。開先加工作業に入る前に、支給材料の点検を行い、異常がある場合は、実行委員に申し出ること。 (4)開先加工の時間は、25 分間とする。 (5)薄板の支給材料の開先はＩ形とし、平ヤスリあるいは布ヤスリによる開先の加工は、次のことに注意すること。 ①ルート面及び開先角度は自由とする。 ②局部的加工はしてはならない。 (6)中板の支給材料は 30°のベベル角度の加工がされたもので、平ヤスリあるいは布ヤスリによる開先の加工は、次のことに注意すること。 ①ルート面の加工は任意とする（局部的加工はしてはならない）。 ②ベベル角度は、変更してはならない（局部的加工はしてはならない）。 ★(7)開先部の加工が終了したら、実行委員の確認を受けること。 3.10 溶接作業 (1)競技時間は、練習、電流調整、タック溶接（仮付）、邪魔板取付け取外し、本溶接、競技材の清掃及び実行委員の確認に要する時間を含めて 55 分とし、55 分経過後は、未完成であっても競技材を提出すること（競技場の掃除時間及び工具類の収納は、競技時間に含めない）。 (2)溶接作業には、表６に示す工具及び測定用具を使用する。ただし、表６のもの以外でも工具点検で認められたものは使用してもよい。 (3)タック溶接（仮付）は、競技用材料の両端から各々15 ㎜以内の裏面に行うこと。 (4)薄板、中板ともにルート間隔は任意とする（テーパ間隔も行ってよい）。 ★(5)タック溶接（仮付）終了後、実行委員の確認を受けること。 (6)溶接による変形は、逆ひずみ法によって防ぐものとする。 (7)エンドタブ又は捨て金は使用禁止とする。 (8)競技材の溶接用固定具は、主催者が準備したものを使用し、溶接中の高さ調整は、自由とする。 ★(9)薄板競技材は、溶接線が固定具の左側又は右側に位置するように取付け、競技材を鉛直に固定し、本溶接を開始する前に、実行委員に取付け状態の確認を受けること。 ★(10)中板競技材は、固定具に吊り下げるように取付け、鉛直に固定すること。図３に示すように、邪魔板は競技材にマーキングされている 20 ㎜の指定範囲内にセットすること。この場合、邪魔板の固定ボルト側が必ず下となるように取付けること。本溶接を開始する前に、実行委員に取付け状態の確認を受けること。

(9)

(11)一度取付けられた邪魔板は固定したままとし、溶接が終了するまで動かしたり取り外してはならない。また、外れたら再度取付けし、実行委員の確認を受けること。故意に外したら減点対象とする（溶接完了後の最終清掃時は外してよい）。 (12)競技材は、溶接開始から終了するまで、固定具から外してはならない。 (13)練習材は、作業台に準備されている邪魔板を使用し、固定具に取付けて、練習を行ってもよい。 (14)溶接は、タック溶接（仮付）部を除いて片面溶接とし、裏面から溶接をしてはならない。 (15)薄板競技材の溶接方向は、上進、下進又はそれらの混用のいずれでもよいが、最終パスのみ同一方向とする。 (16)中板競技材の溶接方向は、左進、右進又はそれらの混用のいずれでもよいが、最終パスのみ同一方向とする。 (17)アークによるビード流しは、電流を変えて行ってはならない。 (18)薄板および中板競技材ともに溶接層数及びパス数は自由とする。 (19)溶接中及び溶接後において、変形の矯正は禁止する。 (20)たがねは、スラグやスパッタを取るために使用するのはよいが、溶接金属をはつり取る目的で使用してはならない。 3.11 安全作業・その他 (1)工具箱は、主催者が準備したものを使用すること。 (2)競技中は、安全作業の可能な服装及び保護具を着用し、特に安全に注意して作業を行うこと。 (3)溶接競技中に事故があった場合には、実行委員に申し出てその指示を受けること。 (4)溶接電流及びアーク電圧の調整は、必ず練習用材料又は電流調整用鋼板を使用し、作業台又は固定具にアークを出してはならない。 (5)スラグ、スパッタの除去、ブラシかけ等の作業を行うときは、ホルダ又はトーチは、所定のホルダ（トーチ）掛けに納めておくこと。なお、この場合、溶接棒はホルダから外しておくこと。 (6)アークを発生しているときは、溶接作業台の上に工具類（スラグハンマ（チッピングハンマ）、片手ハンマ、たがね、ワイヤブラシ、練習材固定用治具は除く）、測定用具や可燃物等を置いてはならない。また、工具類及び測定用具は、所定の工具箱に納めておくこと。 (7)安全上問題になるほど競技材に手、腕を押し付けて溶接してはならない。ただし、邪魔板を支えにして溶接してもよい。 (8)競技中は、他人の作業の妨げになるようなことをしてはならない。また、工具等の貸借は禁止する。 (9)競技中は、実行委員の指示に従うこと。実行委員の指示に従わなかった場合や競技課題、競技要領及び注意事項に違反した場合は、減点又は失格とすることがある。 (10)溶接作業が終了したら、手溶接では、溶接機のスイッチを切っておくこと。半自動溶接では、炭酸ガスボンベの元栓を締め、圧力調整器のゲージ圧力をゼロにし、溶接機のスイッチを切っておくこと。 ★(11)溶接機のスイッチを切った後、邪魔板を取り外し、競技材を清掃し、作業終了を実行委員に申告する。その後は、実行委員の指示に従い、競技材運搬用具を用いて競技材を所定の場所（作品提出場）に提出すること。 (12)競技材の清掃に際し、溶接部の修正になるような行為を行ってはならない。例えば、ワイヤブラシや布やすり等で過度の清掃を行い、ビードの波目が消えるほど磨いてはならない。 (13)競技材提出後は実行委員の指示に従い待機すること。なお、競技場所等の掃除は、当該班の競技が終了してから実行委員の合図で一斉に行い、邪魔板を作業台に置いて、清掃終了後、指示に従い退場すること。 (14)競技会場から退場後、速やかに工具箱、溶接棒ケース及びゼッケンを返却すること。 3.12 審査要領従来どおりの要領で審査を行なう。 ★印は、実行委員に申告し、その確認を受ける事項
