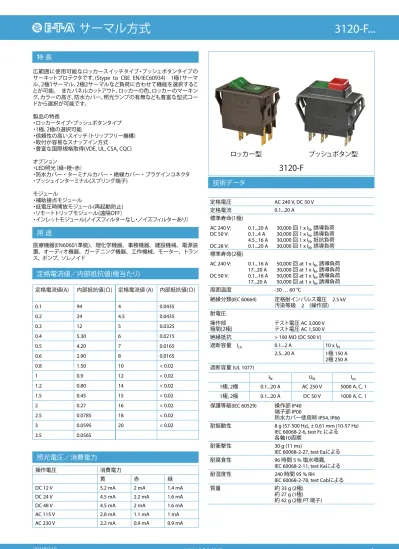

サーマル方式 3120-F...
特 長
用 途
技術データ
広範囲に使用可能なロッカースイッチタイプ・プッシュボタンタイプの サーキットプロテクタです。(Stype to CBE EN/IEC60934) 1極1サーマ ル、2極1サーマル、2極2サーマルなど負荷に合わせて機能を選択するこ とが可能。 またパネルカットアウト、ロッカーの色、ロッカーのマーキン グ、カラーの高さ、防水カバー、照光ランプの有無なども豊富な型式コー ドから選択が可能です。 製品の特長 ・ロッカータイプ・プッシュボタンタイプ ・1極、2極の選択可能 ・信頼性の高いスイッチ（トリップフリー機構） ・取付が容易なスナップイン方式
・豊富な国際規格取得(VDE, UL, CSA, CQC) オプション ・LED照光（緑・橙・赤） ・防水カバー ・ ターミナルカバー ・ 絶縁カバー ・ プラグインコネクタ ・プッシュインターミナル(スプリング端子) モジュール ・補助接点モジュール ・低電圧時開放モジュール(再起動防止) ・リモートトリップモジュール(遠隔OFF） ・インレットモジュール(ノイズフィルターなし・ノイズフィルターあり） 医療機器(EN60601準拠)、 理化学機器、 事務機器、 建設機械、 電源装 置、 オーディオ機器、 ガーデニング機器、 工作機械、 モーター、 トラン ス、 ポンプ、 ソレノイド
定格電流値／内部抵抗値(極当たり)
照光電圧／消費電力
定格電流値(A) 内部抵抗値(Ω) 定格電流値 (A) 内部抵抗値(Ω) 0.1 94 4 0.0435 0.2 24 4.5 0.0435 0.3 12 5 0.0325 0.4 5.30 6 0.0215 0.5 4.20 7 0.0165 0.6 2.90 8 0.0165 0.8 1.50 10 < 0.02 1 0.9 12 < 0.02 1.2 0.80 14 < 0.02 1.5 0.45 15 < 0.02 2 0.27 16 < 0.02 2.5 0.0785 18 < 0.02 3 0.0595 20 < 0.02 3.5 0.0565 操作電圧 消費電力 黄 赤 緑 DC 12 V 5.2 mA 2 mA 1.4 mA DC 24 V 4.5 mA 2.2 mA 1.6 mA DC 48 V 4.5 mA 2 mA 1.6 mA AC 115 V 2.8 mA 1.1 mA 1 mA AC 230 V 2.2 mA 0.9 mA 0.9 mA 定格電圧 AC 240 V, DC 50 V 定格電流 0.1...20 A 標準寿命(1極) AC 240 V: 0.1...20 A 30,000 回 1 x IN, 誘導負荷 DC 50 V: 0.1...4 A 30,000 回 1 x IN, 誘導負荷 4.5...16 A 30,000 回 1 x IN, 抵抗負荷 DC 28 V: 0.1...20 A 30,000 回 1 x IN, 誘導負荷 標準寿命(2極) AC 240 V: 0.1...16 A 50,000 回 at 1 x IN, 誘導負荷 17...20 A 30,000 回 at 1 x IN, 誘導負荷 DC 50 V: 0.1...16 A 50,000 回 at 1 x IN, 誘導負荷 17...20 A 50,000 回 at 1 x IN, 誘導負荷 周囲温度 -30 … 60 °C 絶縁分類(IEC 60664) 定格耐インパルス電圧 2.5 kV 汚染等級 2 (操作部) 耐電圧 操作部 極間(2極) テスト電圧 AC 3,000 Vテスト電圧 AC 1,500 V 絶縁抵抗 > 100 MΩ (DC 500 V) 遮断容量 Icn 0.1...2 A 10 x IN 2.5...20 A 1極 150 A 2極 250 A 遮断容量 (UL 1077) IN UN Inc 1極, 2極 0.1...20 A AC 250 V 5000 A, C, 1 1極, 2極 0.1...20 A DC 50 V 1000 A, C, 1 保護等級(IEC 60529) 操作部 IP40 端子部 IP00 防水カバー使用時 IP54, IP66 耐振動性 8 g (57-500 Hz), ± 0.61 mm (10-57 Hz) IEC 60068-2-6, test Fc による 各軸10周期 耐衝撃性 30 g (11 ms) IEC 60068-2-27, test Eaによる 耐腐食性 96 時間 5 % 塩水噴霧,IEC 60068-2-11, test Kaによる 耐湿度性 240 時間 95 % RH
IEC 60068-2-78, test Cabによる 質量 約 33 g (2極)
約 27 g (1極) 約 42 g (2極 PT 端子)
ロッカー型 プッシュボタン型
サーマル方式 3120-F...
0 I 0 ON OFF A D F I 〇 I ON OF F G H J K X ON OF F I 〇 型式 No. 3120 ロッカースイッチ型サーキットプロテクタ 取付方法 F スナップイン取付 フレームサイズ 3 特注 カットアウト 50.5 x 21.5 mm 5 標準 カットアウト 44.5 x 22 mm 極数 1 1極、１サーマル保護 2 2極、２サーマル保護 5 2極、１サーマル保護、１スイッチ フレーム形状(フレームサイズF3 & F5用) 1 標準 カラーの高さ 1 mm 3 特注 カラーの高さ 9 mm(誤操作防止用) 4 特注 カラーの高さ 2 mm 防水カバー付 (IP54) 端子形状 PT 標準 プッシュインターミナル(スプリング端子) P7 標準 ブレード端子 H7 特注 ブレード端子 端子11、21にネジM3.5付属 ※低電圧時開放モジュールをオプションで装着す る場合は、本型式が適用されます。 N7 特注 ブレード端子 端子P7に端子12(i)、22(i)を 追加 G7 特注 ブレード端子 端子形状N7の端子11、21に ネジM3.5付属 動作特性曲線 T1 サーマルトリップ アクチュエータ― Wロッカー フレームサイズ標準F3 & F5用 ロッカーの色と照光 01. 標準 黒 不透明 02. 標準 白 不透明 04. 標準 赤 不透明 14. R特注 赤 半透明 LED照光 15. Y特注 橙 半透明 LED照光 19. G標準 緑 半透明 LED照光 ロッカーのマーキング(標準F3＆F5) D 標準マーキング D（1,0表記) 照光電圧(操作電圧) 1 DC 12 V 2 DC 24 V 3 AC 115 V 4 AC 230 V 5 DC 48 V 定格電流値 0.1...20 A 3120- F 5 2 1 - P7 T1 -W01 D - 10A 例：照光なし 3120- F 5 2 1 - P7 T1 -W19 D G 3 - 10A 例：照光ありご注文型式・指定項目
ご注文型式・指定項目
型式 No. 3120 押しボタン型サーキットプロテクタ 取付方法 F スナップイン取付 フレームサイズ 2 特注 フランジ取付、防水カバー適用 3 標準 カットアウト 50.5 x 21.5 mm パネル厚 1-6.35 mm 極数 1 1極、1サーマル保護 2 2極、2サーマル保護 5 2極、1サーマル保護、1スイッチ フレーム形状 F 2ボタン G 1ボタン (リセット機能のみ) 端子形状 PT 特注 プッシュインターミナル(スプリング端子) P7 標準 ブレード端子 H7 特注 ブレード端子 端子11, 21にネジM3.5付属 ※低電圧時開放モジュールをオプションで装着す る場合は、本型式が適用されます。 N7 特注 ブレード端子 端子P7に端子12(i)、 22(i)を 追加 G7 特注 ブレード端子 端子形状N7の端子11、 21に ネジM3.5付属 動作特性曲線 T1 サーマルトリップ アクチュエータ―／色／照光 D01X 1 プッシュボタン* 黒 不透明 D02X 1 プッシュボタン* 白 不透明 D04X 1 プッシュボタン* 赤 不透明 D19XG 1 プッシュボタン* 緑 半透明 LED照光 SGRX 2 プッシュボタン 緑/赤 不透明 LED照光なし SGRXG 2 プッシュボタン 緑/赤 半透明 LED照光 照光電圧(操作電圧) 1 DC 12 V 2 DC 24 V 3 AC 115 V 4 AC 230 V 5 DC 48 V 定格電流値 0.1...20 A 3120- F 3 2 F - P7 T1- S GRXG 4-10 A 例：照光あり *１プッシュボタンタイプはスイッチ機能はなくリセット解除のみ。 0 I 0 ON OFF A D F I 〇 I ON OF F G H J K X ON OF F I 〇サーマル方式 3120-F...
サーマル方式 3120-F...
フレームF5-2極 1サーマル 電流値 (A) 0.5 1 1.5 2 3 4 5 6 8 10 12 15 16 20 3120-F551-P7T1-W01J 〇 〇 〇 〇 フレームF5-2極 2サーマル 0.5 1 1.5 2 3 4 5 6 8 10 12 15 16 20 3120-F521-P7T1-W01J 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 フレームF5-2極 2サーマル緑照光AC100V 0.5 1 1.5 2 3 4 5 6 8 10 12 15 16 20 3120-F521-P7T1-W19JG3- 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 フレームF5-2極 2サーマル緑照光AC200V 0.5 1 1.5 2 3 4 5 6 8 10 12 15 16 20 3120-F521-P7T1-W19JG4- 〇 〇 〇 〇 〇 〇 〇 〇内部結線図
11 line 21 12(i) 12(k) 22(i) 22(k) load 12(k) load 11 line 12(i) 12(k) 22(i) load 11 line 21 12(i) 22(i) 2極 2サーマル保護 2極1サーマル保護、１スイッチ 1極 1サーマル保護推奨型式
取得規格
機関 規格 定格電圧値 定格電流値 VDE IEC/EN 60934 AC 240 V DC 50 V DC 50 V DC 28 V 0.1 A…20 A 0.1...20A (2極) 0.1...4 A (1極) 0.1 A…20 A UL UL 1077 AC 250 V DC 50 V 0,1 A…20 A 0,1 A…20 A CSA C22.2 No 235 AC 250 V DC 50 V 0,1 A…20 A 0,1 A…20 A CQC GB 17701 AC 240 V DC 50 V 0.1 A…20 A 0.1 A…20 A動作特性曲線
動作特性曲線は周囲温度に影響されます。 従って、定格電流値選定の際には下記の温度係数を考慮してください。 周囲温度 [°C] -30 -20 -10 0 23 40 50 60 温度係数 0.8 0.84 0.88 0.92 1 1.08 1.14 1.23 +23 °C +60 °C -30 °C 1 2 4 6 8 10 20 40 … 定格電流の倍数 トリップ時間(秒) 10000 1000 100 10 1 0.1 +23 °C +60 °C -30 °C 1 2 4 6 8 10 20 40 … 定格電流の倍数 トリップ時間(秒) 10000 1000 100 10 1 0.1 各1,2極負荷時 0.1…2 A 2.5…20 A ※周囲温度 製品3120の発熱による温度上昇の影響を受けない箇所の温度。 製品3120が組み込まれた完成製品の外の温度となります。 製品3120のタブ端子付近等の直近の温度ではありません。サーマル方式 3120-F...
外形寸法図
12(i) 12(k) 11 12(i) 12(k) 11 パネル 防水カバーIP66 X221 619 01 固定クリップ カバー 12(i) 12(k) 11 12(i) 12(k) 11 12(i) 12(k) 11 12(i) 12(k) 11 74 3120-F2.F-… 3120-F2.F-PT... 16.2 35.4 60±0.1 16.1 14.1 ネジ穴 ø 4 mm e.g.: EJOT PT screw K40 10 33 15 4. 5 ブレード端子 EN 60934 – 6.3 x 0.8 ネジ ISO1580 M3.5x5 最大締付トルク 0.8 Nm 21 10.7 41 15.5 3.5 3 10 ø3.2 10. 2 PT-screw type K40 ø4 mm 9 49 14 3. 5 21 ø 3.2 10. 2 42.5 12.65 12.65 5.5 10. 7 12.65 12.65 5.5 10. 7 9 48 54 42.5 21 16 25 3 3.5 15.5 41 54 10 OFF 位置 25 16 7 10.7 21 ブレード端子 EN 60934 – 6.3 x 0.8 ネジ ISO1580 M3.5x5 最大締付トルク 0.8 Nm 33 35 35 25 19.5 9 3120-F 3.3 カラーの高さ 9 mm 54 27 19.5 35 10 56 3120-F 3.4 防水カバー付 (IP54) 3120-F3.1-PT 3120-F3.1 15.5 3.5 ブレード端子 EN 60934 – 6.3 x 0.8 ネジ ISO1580 M3.5x5 最大締付トルク 0.8 Nm 3 10.7 21 41 15.5 3.5 3 10.7 21 41 ブレード端子 EN 60934 – 6.3 x 0.8 ネジ ISO1580 M3.5x5 最大締付トルク 0.8 Nm 10 10 33 35 3.8 33サーマル方式 3120-F...
サーマル方式 3120-F...
外形寸法図
12(i) 12(k) 11 12(i) 12(k) 11 12(i) 12(k) 11 12(i) 12(k) 11 16 25 21 48 9 48 42.5 10.7 12.65 12.65 5.5 16.2 25 3120-F3.G-...-D... 54 14.2 ONにて点灯 OFF 状態 ブレード端子 EN 60934 – 6.3 x 0.8 ネジ M3.5x6 最大締付トルク 0.8 Nm 10 33 15 21 10.7 41 15.5 3.5 3 10 16.2 25 54 14.2 ONにて点灯 OFF 状態 3120-F3.F-…-S… ブレード端子 EN 60934 – 6.3 x 0.8 ネジ M3.5x6 最大締付トルク 0.8 Nm 10 33 15 21 10.7 41 15.5 3.5 3 10 3120-F5.1-PT ブレード端子 EN 60934 – 6.3 x 0.8 ネジ M3.5x6 最大締付トルク 0.8 Nm 照光部 25 19.5 3120-F5.4 35 48 ブレード端子 EN 60934 – 6.3 x 0.8 ネジ M3.5x6 最大締付トルク 0.8 Nm ブレード端子 EN 60934 – 6.3 x 0.8 ネジ M3.5x6 最大締付トルク 0.8 Nm 41 15.5 3.5 3 10.7 21 2 33 11 10.,7 21 15.5 3.5 3 41 7 33 35 3120-F 5.1 48 25 16 10 25 19.5 3120-F5.3 35 48 10.7 21 41 15.5 2 33 3.5 3 11サーマル方式 3120-F...
取付穴寸法図
プッシュインターミナル
PT(プッシュインターミナル)適合線サイズ
1-6.3 5 フレームサイズ -F3 ロッカー・押しボタン式 フレームサイズ -F5/-F7ロッカー式 min. 2.5 max. R2 50.5+0.3 21.5 +0.2 max. R0.3 - 0.4 - 0.2 ±0.05 ± 1-4 mm .039-.157 in .Edges of working parts: ISO 13715 max. R1.5 min. 2 - 0.4 - 0.2 ±0.05 22 +0.3 max. R0.3 44.5+0.2 50.5+0.5 エッジ: ISO 13715 t: メタル min. 2 mm (.079 in.) プラスチック min. 3 mm (.118 in.) 60±0.15 ø4. 3 +0.2 26 +0.2 R2 .079 t 3120-F2… ケーブル種別 適合線サイズ ダイレクトプッシュイン時 単線 1…4 mm2 (推奨むき線長: 10 mm) より線（フェルール使用時） 0.5…2.5 mm2 ケーブル 適合線サイズ 非ダイレクトプッシュイン時※ 単線 0.5…4 mm2 (推奨むき線長: 10 mm) より線（フェルール未使用時） 0.5…2.5 mm2 より線（フェルール使用時） 0.5…2.5 mm2 ※非ダイレクトプッシュイン時 単線やフェルールを差し込むだけの接続方式ではなく、接続部のロッ ク解除をマイナスドライバーなどで行い、単線やフェルールを差し込 み固定をする時 端子形状を6.3×0.8mmのタブ端子型からプッシュインターミナルに 変更可能。 プッシュインターミナルの底部 ケーブルを挿入するだけで素早く簡単に接続・結線できる端子形状 です。
サーマル方式 3120-F...
サーマル方式 3120-F...
取付寸法図
端子形状
取付部 7 8 10 7 10 7 サーキットプロテクタを取付ける際は、ベゼル部を押してください。 操作部 15.5 3120 ブレード端子 3120-F521-G7 3120-F521-N7 3120-F521-H7 3120-F521-P7 3120-F551-G7 3120-F551-N7 3120-F551-H7 3120-F551-P7 取付部 7 8 25 7 10 7 サーキットプロテクタを取付ける際は、ベゼル部を押してください。 操作部 30.5 3120 プッシュインターミナル(スプリング端子)サーマル方式 3120-F...
アクセサリー
ブレード端子 EN60934-6.3 x 0.8 (QC 2x.110) 絶縁カバー Y 303 068 01 0. 9 20 2.5 9 端子アダプタ Y 303 862 01 4 4 13.5 3.7 R3. 5 16. 5 48 25 3. 4 60 73 35 ø8 ø4.4 50 70 +5 10 40.5 1.75 ø8 +0.5 -0.25 20. 5 ターミナルカバー (IP64) Y 304 275 01 防水カバー (IP66) F5フレーム用 X 221 619 01 許容差を明記していない寸法はすべて参照用です。 設計、性能、費用対効果の改善上、予告な く仕様に変更を加える権利が留保されております。 製品表示が、発注コードと必ずしも一致し ていない場合があることをご了承ください。 誤謬脱落はこの限りではありません。 取付方法 X221 619 01サーマル方式 3120-F...
サーマル方式 3120-F...
アクセサリー
プラグインコネクタ Y 31214001 ・プラグインコネクタを使用し、事前に配線をすることで工数削減 ・3120への装着は2つのクリップを差し込むだけ Note: 配線用コネクタはお客様にてご用意ください。配線用コネクタの横幅寸法 6.3 mm DIN 46340 part 3, shape Aによる
配線用コネクタの適合例: Stocko RSB 7916 F6,3-1 / Klaucke type 2730 / Vogt type 3832d.67 / TE FASTON Terminals 250 Series / Delphi Packard 58 Series
42 5,5 4, 5 24 12 21,2 42 21,2 24 33 プラグインコネクタ取付例:
サーマル方式 3120-F...
X3120-B
X3120-A
特長
用途
インレットモジュールX3120-Aは4つの機能を1つに集約 ・C14/C20タイプインレット ・ロッカー式スイッチ、押しボタン式スイッチ ・サーキットプロテクタ ・ノイズフィルタ 医療機器、理化学機器、プロ用音響機器、事務機器注文型式・指定項目
取得規格
型式 No. X3120 3120用インレットモジュール モジュールタイプ A C14型インレット (フィルタ付) B C20型インレット (フィルタなし) 取付方法 04 ネジ取付 フィルタの選択 00 フィルタなし 01 標準タイプ IEC インレット付フィルタ 03 標準タイプ IEC インレット付フィルタ、医療用 06 高性能タイプ IEC インレット付フィルタ、医療用 フィルタの定格電流 00 フィルタなし 01 1 A 03 3 A 06 6 A 08 8 A 10 10 A 12 12 A 15 15 A 3120とフィルタ間の配線 01 配線なし 11 配線あり アッセンブリ状態 M 3120とインレットモジュールは組込 X3120- B 04 00 00 01 M 注文例 許容差を明記していない寸法はすべて参照用です。 設計、性能、費用対効果の改善上、予告な く仕様に変更を加える権利が留保されております。 製品表示が、発注コードと必ずしも一致し ていない場合があることをご了承ください。 誤謬脱落はこの限りではありません。 X3120-A – C14 インレット 機 関 規 格 定 格 電 圧 最 大 電 流 値 ENEC IEC/EN 60320-1 AC 240 V 10 A UL/CSA UL 498 AC 250 V 15 A CQC CCC AC 250 V 10 A 取得規格 X3120-A – フィルタUL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 X3120-B – C20 インレット 機 関 規 格 定 格 電 圧 最 大 電 流 値 ENEC IEC/EN 60320-1 AC 240 V 16 A UL/CSA UL 498 AC 240 V 20 A
3120-Fシリーズとフィルタの定格電流選定
3120-Fの定格電流 フィルタの定格電流 0,1...1 A 1 A 1,2...3 A 3 A 3,5...6 A 6 A 7...8A 8 A 9...10 A 10 A 12 A 12 A 14...15 A 15 A ※過電流時には、サーマル型サーキットプロテクタ3120-Fがフィルタを 保護します。 ただし、定格の7倍以上の電流が想定される場合はサーマル・マグネチッ ク型サーキットプロテクタ3120-M1を推奨いたします。サーマル方式 3120-F...
サーマル方式 3120-F...
技術データ (X3120-B フィルタなし)
技術データ (X3120-A フィルタ付)
定格電圧 AC 240 V 定格電流 （インレット部） 16 A (IEC) 20 A (UL/CSA) 周囲温度 -25°C ...+60°C 極数 L, N + earth 保護クラス I 取付方法 ネジ取付 (前面、背面取付可能) 接続方法 ブレード端子 DIN 46244 6.3 mm x 0.8 mm 材質 熱可塑性物質, 黒 UL94V-0 インレットタイプ C20 タイプ IEC/EN 60320-1, UL498 メインスイッチ 3120-F5/-F7サーキットプロテクタ 定格電圧 AC 250 V 定格電流 （インレット部） 10 A (IEC) 15 A (UL/CSA) 定格電流（フィルタ部） 1 A, 3 A, 6 A, 8 A, 10 A, 12 A, 15 A 周囲温度 -25°C ...+60°C 極数 L, N + earth 保護クラス I 取付方法 ネジ取付 (前面、背面取付可能) 接続方法 ブレード端子 DIN 46244 6.3 mm x 0.8 mm 材質 熱可塑性物質, 黒 UL94V-0 インレットタイプ C14 タイプ IEC/EN 60320-1, UL498 メインスイッチ 3120-F5/-F7サーキットプロテクタパネルカットアウト (X3120-B)
パネルカットアウト (X3120-A)
外形寸法図 (X3120-B)
外形寸法図 (X3120-A)
5.5 サーキットプロテクタ3120 26 47 37 90 100 Ø 3.3 36.2 80 91.5 Ø 3.3 49.3 11.8 40 90 ±0.1 79.5 ±0.3 32.5 ±0.3 M3/ Ø3.3 80.0 ± .1 72.0 +.3-.0 -.0 R3.0 +.0 -1.0 (4x) Ø 3.6 (2x) 29.0 +. 3サーマル方式 3120-F...
電気回路図 X3120-A
X3120-A0401 and X3120-A0403 - 標準タイプフィルタ
X3120-A0406 - 高性能タイプフィルタ
N PE P N PE P Line Load X3120-A0401 標準タイプフィルタ X3120-A0403, X3120-A0406 医療用 Cx N' P' PE PE 11 21 Line Load P' 11 21 12 (K) 22 (K) 12 (K) 22 (K) 2xL Cx R 2xL N' 2xCy 3120 3120 減衰特性: Per CISPR 17A = 50 Ω / 50 Ω sym; B = 50 Ω / 50 Ω asym; C = 0.1 Ω / 100 Ω sym; D = 100 Ω / 0.1 Ω sym
減衰特性: Per CISPR 17
A = 50 Ω / 50 Ω sym; B = 50 Ω / 50 Ω asym; C = 0.1 Ω / 100 Ω sym; D = 100 Ω / 0.1 Ω sym 1 and 3 A types 1 and 3 A types 6 to 10 A types 6 to 10 A types 12 and 15 A types 12 and 15 A types
サーマル方式 3120-F...
サーマル方式 3120-F...
フィルタ選択表
フィルタ型式 定格電流 50°C (25°C) A 漏れ電流 250VAC/50 Hz µA インダクタンス L mH キャパシタンス Cx µF キャパシタンス Cy nF 抵抗 R kΩ X3120-A040101..M 1 (1.2) 373 12 0.1 2.2 X3120-A040103..M 3 (3.5) 373 2.5 0.1 2.2 X3120-A040106..M 6 (7.2) 373 0.78 0.1 2.2 X3120-A040108..M 8 (10.6) 373 0.5 0.1 2.2 X3120-A040110..M 10 (11.6) 373 0.225 0.1 2.2 X3120-A040112..M 12 (12) 373 0.11 0.1 2.2 X3120-A040115..M 15 (15) 373 0.075 0.1 2.2 X3120-A040301..M 1 (1.2) 2 12 0.1 1000 X3120-A040303..M 3 (3.5) 2 2.5 0.1 1000 X3120-A040306..M 6 (7.2) 2 0.78 0.1 1000 X3120-A040308..M 8 (10.6) 2 0.5 0.1 1000 X3120-A040310..M 10 (11.6) 2 0.225 0.1 1000 X3120-A040312..M 12 (12) 2 0.11 0.1 1000 X3120-A040315..M 15 (15) 2 0.075 0.1 1000 X3120-A040601..M 1 (1.2) 2 59.53 0.1 1000 X3120-A040603..M 3 (3.5) 2 13.45 0.1 1000 X3120-A040606..M 6 (7.2) 2 4.1 0.1 1000 X3120-A040608..M 8 (10.6) 2 2.3 0.1 1000 X3120-A040610..M 10 (11.6) 2 1.02 0.1 1000 X3120-A040612..M 12 (12) 2 0.58 0.1 1000 X3120-A040615..M 15 (15) 2 0.4 0.1 1000サーマル方式 3120-F...
用 途
特長 ： 低電圧時遮断モジュール X3120-U
注文例
内部結線図
技術データ
外形寸法図
機械器具で電圧が再投入された際、再起動し作業者に事故をもたらす 可能性のあるパワーツール、産業機械、家庭用器具など（EC Machinery Directive) 例：ドリル工具、電気のこぎり、ソーセージスライサー 12(k) 12(k) 12(k)X3120-U00… X3120-U01… X3120-U02…
line 12(i) 22(i) 22(k) U< 11 21 load line 12(i) 22(i) 22(k) U< 11 21 load line line 12(i) 22(i) 22(k) U< 11 21 load line A2 A1 A2 型式 No. X3120 3120用モジュール モジュール U 低電圧時開放モジュール 端子形状 00標準 (分岐ターミナル) 01 1 ブレード端子 2.8x0.8 02 2 ブレード端子 2.8x0.8 定格電圧 00 AC 230/240 V 50/60 Hz 01 AC 120 V 50/60 Hz 取付状態 M 3120に取付 X3120- U 00 00 M 注文例 定格電圧 AC 100 V; 120 V; 230/240 V (50/60 Hz); DC 24 V 電圧許容差 + 10 % / - 15 % 標準寿命 20,000 回 消費電流 約 2.5 mA 開放値 0.2 x UN < U < 0.7 x UN (AC 100 Vの時、電圧が70V以下で遮断 が開始され、20 V以下で確実に遮断され ます。) 開放遅延 < 20 ms 吸引値 ≥ 85 % UN 周囲温度 -30 … 60 °C 耐振動性 8 g (57-500 Hz), ± 0.61 mm (10-57 Hz) IEC 60068-2-6, test Fcによる 10 frequency cycles/axis 耐衝撃性 30 g (11 ms)
IEC 60068-2-27, test Eaによる 耐腐食性 48 hours at 5 % salt mist,
IEC 60068-2-11, test Kaによる 耐湿度性 240 hrs in 95 % RH
IEC 60068-2-78, test Cabによる 質量 約 53 g (完全組立状態) 電圧低下の際、メインスイッチまたはサーキットプロテクタをトリップさ せる機構を3120-F型に組み合わせたモジュールです。 電圧が再投入された際、改めてロッカースイッチをONにすることによ り、負荷を稼働させることができる。これによって、機械の自動的な再起 動によってもたらされる危険を防止することができます。 Note: 型式選定の際に 3120-...-H7 もしくは -G7 を選択。
サーマル方式 3120-F...
サーマル方式 3120-F...
ロッカー部の状態を外部に知らせる際に、このオプションを使うことによ って外部にトランスファー接点を出力することが可能です。 PT（プッシュインターミナル）端子との併用はできません。特長 ： 補助回路モジュール X3120-S
用 途
ご注文型式・指定項目
内部結線図
技術データ
外形寸法図
25.5 10 14 21blade terminals DIN 46244-A2.8-0.5-Ms (QC .110) plated 19.8 7.5 7.5 2 8.5 .827 1.00 .394 .551 .335 .079 .295 .295 .780 line 11 21 34 32 12(i) 22(i) 31 12(k) 22(k) load module mounted 型式 No. X3120 3120用モジュール 機構 S 補助回路モジュール 接点構成 0 change-over contact 端子 1 ブレード端子 2.8 x 0.5 (QC .110), silver-plated 接点容量 M サーキットプロテクタ3120にモジュール組込み X3120- S 0 1 A M 注文例 * 認証規格取得なし AC DC 定格電圧 定格電流 定格電圧 定格電流 A 10 V - 250 V 0.1...4 A 12 V 0.1...4 A 24 V 0.1...4 A 60 V 0.1...1 A 110 V 0.1...0.5 A 220 V 0.1...0.25 A 定格電圧 AC 250 V, DC 220 V 定格電流 0.1...4 A / 5...100 mA 標準寿命 50,000 cycles 周囲温度 -30…60 °C 耐電圧 主回路と補助回路の間 テスト電圧 AC 3,000 V 絶縁抵抗 > 100 MOhm (DC 500 V) 耐振動性 6 g (57-500 Hz), ± 0.46 mm (10-57 Hz) IEC 60068-2-6, test Fcによる 各軸10 周期 耐衝撃性 15 g (11 ms) IEC 60068-2-27, test Eaによる 耐腐食性 96 hours at 5 % salt mist,
IEC 60068-2-11, test Kaによる 耐湿度性 240 hrs in 95 % RH
IEC 60068-2-78, test Cabによる 質量 約 38 g (完全組立状態)
サーマル方式 3120-F...
このオプションを使うことによってセンサーなどからの外部信号によっ て装置を遮断することが可能です。 PT（プッシュインターミナル）端子との併用はできません。特長 ： リモートトリップモジュール X3120-M
用途
ご注文型式・指定項目
内部結線図
技術データ
外形寸法図
ブレード端子 DIN 46244-C-Ms-S (QC 2x.110) 21 18 14 30 9 10. 7 安全機構として遠隔での遮断を要求される装置 12(k) line 12(i) 22(i) 22(k) 11 21 load FA 12 リモートトリップ 12(n) モジュール マウント定格電圧／内部抵抗値
型式 No. X3120 3120用モジュール 機構 M マグネチックリモートトリップモジュール 機能 2 マグネチックリモートトリップ 端子 P7 ブレード端子 DIN 46244-A6.3-0.8 組込状態 Mサーキットプロテクタ3120にモジュール組込 定格電圧 AC 120, 230 V DC 12, 24 V X3120- M 2 P7 M -12 V 注文例 定格電圧 内部抵抗値Ω 定格電圧 内部抵抗値Ω DC 12 V 0.78 AC 120 V 71.0 DC 24 V 3.3 AC 230 V 312 定格電圧 AC 120...230 V; DC 12...24 V 消費電力 約 200 W パルス幅 20 ms < tON < 100 ms / tOFF > 10 sec 開放遅延 < 20 ms 標準寿命 50,000 回 UN 周囲温度 -30…60 °C 耐電圧 主回路とリモートトリップ モジュール回路の間 テスト電圧 AC 3,000 V 絶縁抵抗 > 100 MOhm (DC 500 V) 耐振動性 8 g (57-500 Hz), ± 0.61 mm (10-57 Hz) IEC 60068-2-6, test Fcによる 10 frequency cycles/axis 耐衝撃性 30 g (11 ms)IEC 60068-2-27, test Eaによる 耐腐食性 96 hours at 5 % salt mist,
IEC 60068-2-11, test Kaによる 耐湿度性 240 hrs in 95 % RH
IEC 60068-2-78, test Cabによる 質量 約53 g (完全組立状態)
