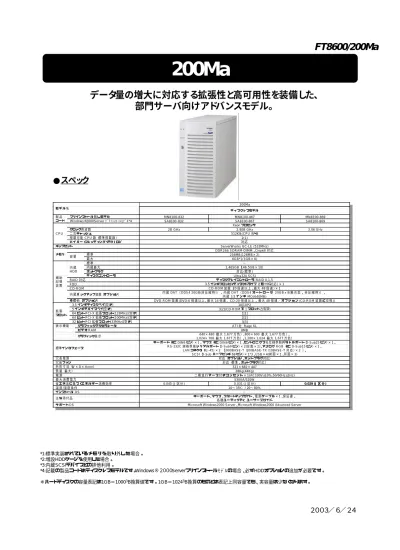

200Ma

2 0 0 M a モデル名 _{ディスクレスモデル} プリインストール無しモデル MN8100-832 M N 8 1 0 0- 867 MN8100-869 製品コード Windows®2000Server ﾌﾟﾘｲﾝｽﾄｰﾙﾓﾃﾞﾙ *4 SA8100 - 832 S A 8 1 0 0 -867 S A 8 1 0 0 -869 Xeon プロセッサクロック周波数 2 B G H z 2.80B GHz 3.06 GHz 二次キャッシュ 5 1 2 K B ( C P U 当り) 搭載可能 C P U 数（標準搭載数） 2(1) C P U ハイパー・スレッディング・テクノロジ対応

チップセット ServerW orks GC-LE (533MHz)

D D R 2 6 6 S D R A M -DIMM 、Chipkill 対応標準 256MB(128MB× 2) メモリ容量最大 6 G B * 1 ( 1 G B × 6) 標準 − 内蔵最大 1,465GB（146.5GB× 10）ホットプラグ対応 (標準 ) 内蔵 H D D ディスクコントローラ Ultra320 SCSI RAID 対応ディスクアレイコントローラ：RAID 0,1,5 F D D 3.5 インチフロッピィディスクドライブ（2 モード対応）× 1 C D -R O M C D- R O M 装置（20 倍速以上、最大 48 倍速）× 1 内蔵バックアップ装置（オプション）内蔵 DAT （ D D S 4 2 0 G B (非圧縮時 )）、内蔵 D A T （ D D S 4 オートローダ 2 0 G B ｘ 8(集合型、非圧縮時 )）、内蔵 3.5 インチ MO(640MB) 補助記憶装置その他（オプション） D V D -R O M 装置 (DVD:6 倍速以上､最大 16 倍速， C D : 2 0 倍速以上、最大 48 倍速／オプション ( C D -R O M 装置と交換 )) 3.5 インチディスクベイ[空き] 10[10]*2 5 インチデバイスベイ[空き] 3[2](CD- R O M で 1 スロット占有済) 64 ビットP C I-X 拡張スロット(133MHz)[空き] 1[1] 64 ビットP C I-X 拡張スロット(100MHz)[空き] 2[2] 拡張スロット 32 ビットP C I 拡張スロット(33MHz)[空き] 3[3] 表示機能グラフィックアクセラレータ A T I 社 Rage XL ビデオ R A M 8MB グラフィック表示 640× 480（最大 1,677 万色）、800× 600（最大 1,677 万色）、 1,024× 768（最大 1,677 万色）、1,280× 1,024（最大 1,677 万色）標準インタフェースキーボード（ミニ DIN6 ピン）× 1、マウス（ミニ D I N 6 ピン）× 1、セントロニクス社仕様準拠パラレルポート（D-Sub25 ピン）× 1、 R S -232C 規格準拠シリアルポート（D- Sub9 ピン）× 2[背面 × 2]、アナログ R G B （ミニ D -S u b 1 5 ピン）× 1、 L A N コネクタ（R J-45）× 2 ［1000BASE -T （1 0 0 B A S E- TX /10BASE -T 対応）× 2 ］、 S C S I（D -Sub ハーフピッチ 68 ピン）× 1*3、U S B × 4(前面 × 1、背面 × 3)

冗長電源対応（オプション、ホットプラグ対応）冗長ファン対応（標準、ホットプラグ対応）外形寸法（W × D× H m m） 321× 682× 447 質量（最大） 28Kg(44Kg) 電源二極並行アース付きコンセント × 1(AC100V±10%,50/60Hz±1Hz) 最大消費電力 530VA/520W 省エネ法に基づくエネルギー消費効率 0.045 (J 区分 ) 0.031 (J 区分 ) 0.029 (J 区分 ) 温度 /湿度条件 10∼ 35℃ / 20∼ 80% インストール O S − 主な添付品キーボード、マウス、スタートアップガイド、電源ケーブル × 1、保証書、各種ユーティリティ, ユーザーズガイド

サポートO S Microsoft Windows2000 Server、Microsoft Windows2000 Advanced Server 2 0 0 M a モデル名 _{ディスクレスモデル} プリインストール無しモデル MN8100-832 M N 8 1 0 0- 867 MN8100-869 製品コード Windows®2000Server ﾌﾟﾘｲﾝｽﾄｰﾙﾓﾃﾞﾙ *4 SA8100 - 832 S A 8 1 0 0 -867 S A 8 1 0 0 -869 Xeon プロセッサクロック周波数 2 B G H z 2.80B GHz 3.06 GHz 二次キャッシュ 5 1 2 K B ( C P U 当り) 搭載可能 C P U 数（標準搭載数） 2(1) C P U ハイパー・スレッディング・テクノロジ対応

チップセット ServerW orks GC-LE (533MHz)

D D R 2 6 6 S D R A M -DIMM 、Chipkill 対応標準 256MB(128MB× 2) メモリ容量最大 6 G B * 1 ( 1 G B × 6) 標準 − 内蔵最大 1,465GB（146.5GB× 10）ホットプラグ対応 (標準 ) 内蔵 H D D ディスクコントローラ Ultra320 SCSI RAID 対応ディスクアレイコントローラ：RAID 0,1,5 F D D 3.5 インチフロッピィディスクドライブ（2 モード対応）× 1 C D -R O M C D- R O M 装置（20 倍速以上、最大 48 倍速）× 1 内蔵バックアップ装置（オプション）内蔵 DAT （ D D S 4 2 0 G B (非圧縮時 )）、内蔵 D A T （ D D S 4 オートローダ 2 0 G B ｘ 8(集合型、非圧縮時 )）、内蔵 3.5 インチ MO(640MB) 補助記憶装置その他（オプション） D V D -R O M 装置 (DVD:6 倍速以上､最大 16 倍速， C D : 2 0 倍速以上、最大 48 倍速／オプション ( C D -R O M 装置と交換 )) 3.5 インチディスクベイ[空き] 10[10]*2 5 インチデバイスベイ[空き] 3[2](CD- R O M で 1 スロット占有済) 64 ビットP C I-X 拡張スロット(133MHz)[空き] 1[1] 64 ビットP C I-X 拡張スロット(100MHz)[空き] 2[2] 拡張スロット 32 ビットP C I 拡張スロット(33MHz)[空き] 3[3] 表示機能グラフィックアクセラレータ A T I 社 Rage XL ビデオ R A M 8MB グラフィック表示 640× 480（最大 1,677 万色）、800× 600（最大 1,677 万色）、 1,024× 768（最大 1,677 万色）、1,280× 1,024（最大 1,677 万色）標準インタフェースキーボード（ミニ DIN6 ピン）× 1、マウス（ミニ D I N 6 ピン）× 1、セントロニクス社仕様準拠パラレルポート（D-Sub25 ピン）× 1、 R S -232C 規格準拠シリアルポート（D- Sub9 ピン）× 2[背面 × 2]、アナログ R G B （ミニ D -S u b 1 5 ピン）× 1、 L A N コネクタ（R J-45）× 2 ［1000BASE -T （1 0 0 B A S E- TX /10BASE -T 対応）× 2 ］、 S C S I（D -Sub ハーフピッチ 68 ピン）× 1*3、U S B × 4(前面 × 1、背面 × 3)

冗長電源対応（オプション、ホットプラグ対応）冗長ファン対応（標準、ホットプラグ対応）外形寸法（W × D× H m m） 321× 682× 447 質量（最大） 28Kg(44Kg) 電源二極並行アース付きコンセント × 1(AC100V±10%,50/60Hz±1Hz) 最大消費電力 530VA/520W 省エネ法に基づくエネルギー消費効率 0.045 (J 区分 ) 0.031 (J 区分 ) 0.029 (J 区分 ) 温度 /湿度条件 10∼ 35℃ / 20∼ 80% インストール O S − 主な添付品キーボード、マウス、スタートアップガイド、電源ケーブル × 1、保証書、各種ユーティリティ, ユーザーズガイド

サポートO S Microsoft Windows2000 Server、Microsoft Windows2000 Advanced Server

*1:標準実装されているメモリを取り外した場合。 *2:増設HDDケージを使用した場合。 *3:内蔵SCSIデバイスとの排他利用。 *4:記載の製品コードはディスクレスモデルです。Windows® ２０００Serverプリインストールﾓﾃﾞﾙの場合、必ずHDDオプションの追加が必要です。 ※ハードディスクの容量表記は1GB＝10003_{B換算値です。1GB＝1024}3_{B換算のものとは表記上同容量でも、実容量は少なくなります。}

●スペック

データ量の増大に対応する拡張性と高可用性を装備した、

部門サーバ向けアドバンスモデル。

(2)

●外観デザイン

①正面図

②背面図

③三面図

ＵＳＢコネクタ LAN アクセスランプ DISK ACCESS ランプＤＵＭＰスイッチ RESET スイッチ Power/Sleep ランプＳＴＡＴＵＳランプ SLEEP スイッチ Power スイッチモニタコネクタＬＡＮコネクタプリンタポートコネクタシリアルポートコネクタ外付ＳＣＳＩコネクタシリアルポートコネクタ増設電源ユニットスロット USB コネクタマウスコネクタキーボードコネクタ

(3)

FT8600/200Maの基本的な構成

SMP対応 1∼2CPU 外形寸法 幅(mm) :321 奥行き(mm):675 高さ(mm) :450 1000BASE-T×2 (オンﾎﾞｰﾄﾞ）

本体

・ MN8100-832 FT8600/200Ma(X/2BG(512)) ﾃﾞｨｽｸﾚｽﾓﾃﾞﾙ

Xeonプロセッサ(2BGHz)×1 , 512KB 2nd ｷｬｯｼｭ,外部動作周波数 533MHz, 256MB メモリ,ディスクレス, 64bitPCI-X×3,32bitPCI×3, 3.5インチFDD , CD-ROMドライブ(20倍速以上,最大48倍速)

1000BASE-T(100BASE-TX /10BASE-T対応)×2標準装備,Remote Wake Up機能付き Ultra320 SCSI対応ディスクコントローラ内蔵各種ユーティリティ添付 Xeon 2BGHz 256MB ECC 最大 6GB キーボード (ケーブル線長:1.5m) 電源ケーブル (ケーブル線長:3m)

・ MN8100-867 FT8600/200Ma(X/2.80BG(512)) ﾃﾞｨｽｸﾚｽﾓﾃﾞﾙ

Xeonプロセッサ(2.80BGHz)×1 , 512KB 2nd ｷｬｯｼｭ,外部動作周波数 533MHz, 256MB メモリ,ディスクレス, 64bitPCI-X×3,32bitPCI×3, 3.5インチFDD , CD-ROMドライブ(20倍速以上,最大48倍速)

1000BASE-T(100BASE-TX /10BASE-T対応)×2標準装備,Remote Wake Up機能付き Ultra320 SCSI対応ディスクコントローラ内蔵各種ユーティリティ添付 Xeon 2.80BGHz 256MB ECC 最大 6GB マウス (ケーブル線長:1.85m) 32bit PCI(33MHz)×3 64bit PCI-X(133MHz)×1 64bit PCI-X (100MHz)×2

・ MN8100-869 FT8600/200Ma(X/3.06G(512)) ﾃﾞｨｽｸﾚｽﾓﾃﾞﾙ

Xeonプロセッサ(3.06GHz)×1 , 512KB 2nd ｷｬｯｼｭ,外部動作周波数 533MHz, 256MB メモリ,ディスクレス, 64bitPCI-X×3,32bitPCI×3, 3.5インチFDD , CD-ROMドライブ(20倍速以上,最大48倍速)

1000BASE-T(100BASE-TX /10BASE-T対応)×2標準装備,Remote Wake Up機能付き Ultra320 SCSI対応ディスクコントローラ内蔵各種ユーティリティ添付 Xeon 3.06GHz 256MB ECC 最大 6GB 各種 ユーティリティ

・ SA8100-832

*1

_{FT8600/200Ma(X/2BG(512)) ﾃﾞｨｽｸﾚｽﾓﾃﾞﾙ}

Windows®2000 Severプリインストールモデル

Xeonプロセッサ(2BGHz)×1 , 512KB 2nd ｷｬｯｼｭ,外部動作周波数 533MHz, 256MB メモリ,ディスクレス, 64bitPCI-X×3,32bitPCI×3, 3.5インチFDD , CD-ROMドライブ(20倍速以上,最大48倍速)

1000BASE-T(100BASE-TX /10BASE-T対応)×2標準装備,Remote Wake Up機能付き Ultra320 SCSI対応ディスクコントローラ内蔵各種ユーティリティ添付 Xeon 2BGHz 256MB ECC 最大 6GB

・ SA8100-867

*1

_{FT8600/200Ma(X/2.80BG(512)) ﾃﾞｨｽｸﾚｽﾓﾃﾞﾙ}

Windows®2000 Severプリインストールモデル

Xeonプロセッサ(2.80BGHz)×1 , 512KB 2nd ｷｬｯｼｭ,外部動作周波数 533MHz, 256MB メモリ,ディスクレス, 64bitPCI-X×3,32bitPCI×3, 3.5インチFDD , CD-ROMドライブ(20倍速以上,最大48倍速)

1000BASE-T(100BASE-TX /10BASE-T対応)×2標準装備,Remote Wake Up機能付き Ultra320 SCSI対応ディスクコントローラ内蔵各種ユーティリティ添付 Xeon 2.80BGHz 256MB ECC 最大 6GB

・ SA8100-869

*1

_{FT8600/200Ma(X/3.06G(512)) ﾃﾞｨｽｸﾚｽﾓﾃﾞﾙ}

Windows®2000 Severプリインストールモデル

Xeonプロセッサ(3.06GHz)×1 , 512KB 2nd ｷｬｯｼｭ,外部動作周波数 533MHz, 256MB メモリ,ディスクレス, 64bitPCI-X×3,32bitPCI×3, 3.5インチFDD , CD-ROMドライブ(20倍速以上,最大48倍速)

1000BASE-T(100BASE-TX /10BASE-T対応)×2標準装備,Remote Wake Up機能付き Ultra320 SCSI対応ディスクコントローラ内蔵各種ユーティリティ添付 Xeon 3.06GHz 256MB ECC 最大 6GB ※上記モデルは全てディスクレスモデルです。Windows®2000 Severプリインストールモデルの場合、必ずHDDオプションの追加が必要です。 *1：製品コード。型名はプリインストールなしのモデルと同じです。

(4)

FT8600/200Ma

メモリスロット CPUソケット Xeon 2BGHz/ 2.80BGHz/ 3.06GHz CPU増設 スロット 拡張ｽﾛｯﾄ CD-ROMﾄﾞﾗｲﾌﾞ デバイスベイ デバイスベイ 増設ﾒﾓﾘ デバイスベイ ディスクベイ

Xeon

FT8600/200Maクイックシート

CPU

ﾒﾓﾘ

ﾃﾞｨｽｸｱﾚｲ

ｺﾝﾄﾛｰﾗ

ﾃﾞｨｽｸﾍﾞｲ ﾃﾞｨｽｸﾍﾞｲ 64bit/100MHz PCI-X # 5 64bit/133MHz PCI-X # 1 64bit/100MHz PCI-X # 6 ﾃﾞｨｽｸﾍﾞｲ） ﾃﾞｨｽｸﾍﾞｲ） ﾃﾞｨｽｸﾍﾞｲ ﾃﾞｨｽｸﾍﾞｲ ﾃﾞｨｽｸﾍﾞｲ 128 MB ﾃﾞｨｽｸﾍﾞｲ ﾃﾞｨｽｸﾍﾞｲ ﾃﾞｨｽｸﾍﾞｲ 32bit/33MHz PCI # 3 32bit/33MHz PCI # 4 ケージ(標準) ケージ(オプション) 128 MB 32bit/33MHz PCI # 2 増設ﾒﾓﾘ 増設ﾒﾓﾘ 増設ﾒﾓﾘ

ﾊｰﾄﾞﾃﾞｨｽｸ

ﾊﾞｯｸｱｯﾌﾟ装置

・256MB増設メモリボード (128MB×2枚) [MN8102-158] ・512MB増設メモリボード (256MB×2枚) [MN8102-159] ・1GB増設メモリボード (512MB×2枚) [MN8102-160] ・2GB増設メモリボード (1GB×2枚) [MN8102-161] ・内蔵3.5”MO(128MB/230MB/640MB) [MN8151-25A] ・内蔵DAT(DDS1/2/3/4)(20GB) [MN8151-45] *1 ・内蔵DAT(DDS1/2/3/4)集合型(20GB×8) [MN8151-39] *1（デバイスベイ2スロット使用） *1...DDS1は読み出しのみ可能 ※バックアップソフトウェアの必要有無については「バックアップ装置対応ソフトウェア一覧」を参照ください。 ・内蔵DVD-ROM [MN8151-48] ※手配時はBTO組込必須(標準CD-ROMと交換で搭載)。単体手配不可。 ・増設用18.1GB HDD [MN8150-161] (Ultra320SCSI,10000rpm) ・増設用18.1GB HDD [MN8150-164] (Ultra320SCSI,15000rpm) ・増設用36.3GB HDD [MN8150-162] (Ultra320SCSI,10000rpm) ・増設用36.3GB HDD [MN8150-165] (Ultra320SCSI,15000rpm) ・増設用73.2GB HDD [MN8150-163] (Ultra320SCSI,10000rpm) ・増設用73.2GB HDD [MN8150-172] (Ultra320SCSI,15000rpm) ・増設用146.5GB HDD [MN8150-171] (Ultra320SCSI,10000rpm) ※同一コントローラ配下で回転数の異なるHDD(15000rpmと10000rpm）を混在して搭載不可。 ・増設CPUボード (Xeon(2BG)) [MN8101-259] ・増設CPUボード (Xeon(2.80BG)) [MN8101-245] ・増設CPUボード (Xeon(3.06G)) [MN8101-263]

・ﾃﾞｨｽｸｱﾚｲｺﾝﾄﾛｰﾗ(1ch) (LSI Logic社製, 1ﾁｬﾈﾙ, Ultra320SCSI対応, 64MBｷｬｯｼｭ) [MN8103-80] ・増設バッテリ(MN8103-80用) [MN8103-79] ・ﾃﾞｨｽｸｱﾚｲｺﾝﾄﾛｰﾗ(2ch) (LSI Logic社製, 2ﾁｬﾈﾙ, Ultra320SCSI対応, 128MBｷｬｯｼｭ, ﾊﾞｯﾃﾘ内蔵)

(5)

CRTｲﾝﾀﾌｪｰｽ

モデル200Ma

×1 CD-ROM 3.5“ FDD CPU搭載ｽﾛｯﾄ ×2 ×6 標準で1CPU搭載。最大2個まで増設可能(周波数、2次ｷｬｯｼｭの異なるCPUﾎﾞｰﾄﾞの混在は不可) ・増設CPUボード (Xeon(2BG)) [MN8101-259] ・増設CPUボード (Xeon(2.80BG)) [MN8101-245] ・増設CPUボード (Xeon(3.06G)) [MN8101-263]

CPU

メモリ搭載スロットに標準メモリと増設メモリを合わせて3セットまで実装可能。標準メモリを置き換えることで最大6GBまで増設可能。 ・256MB増設メモリボード (128MB×2枚) [MN8102-158] ・512MB増設メモリボード (256MB×2枚) [MN8102-159] ・1GB増設メモリボード (512MB×2枚) [MN8102-160] ・2GB増設メモリボード (1GB×2枚) [MN8102-161]

メモリ

ディスプレイ

ｷｰﾎﾞｰﾄﾞｲﾝﾀﾌｪｰｽ ﾏｳｽｲﾝﾀﾌｪｰｽ ×1 ×1

キーボード

マウス

109型キーボード本体標準添付(ケーブル線長1.5m) 2ボタンマウス(PS/2)本体標準添付(ケーブル線長1.85m) ディスプレイは本体に標準添付されていないため必須。 ・15型液晶ディスプレイ [MN8171-34]

LAN

LANに接続 増設LANインタフェース (100Mbpsイーサネット) ・ 100BASE-TX接続ボード(PCI) [MN8104-111] (1Gbpsイーサネット) ・1000BASE-T接続ボード(PCI) [MN8104-103] PCIｽﾛｯﾄ ×2 本体標準 LANｲﾝﾀﾌｪｰｽ (1000BASE-T×2) ﾒﾓﾘ搭載ｽﾛｯﾄ

(6)

(内蔵ディスクアレイ) ・ディスクアレイコントローラを実装することで、ディスクベイ内のHDDでアレイ構成が可能。・RAID0で構成時は2台以上、RAID1で構成時は2台、RAID5で構成時は3台以上の同一容量のHDDが必要。・ホットプラグ対応。 PCIｽﾛｯﾄ

①アレイ接続の場合

・HDDケージ(MN8150-115)×1(ケーブル一本添付)を標準搭載。・増設用HDDケージ1台に、5台の増設用HDDを搭載可能。・HDDケージ毎に内部SCSIインターフェースまたはディスクアレイコントローラの1系統(1ﾁｬﾈﾙ)を接続。・異なるケージを使用すれば、SCSIコントローラとディスクアレイコントローラの混在が可能。・HDDケージは、ディスクベイに標準搭載のHDDケージと合わせて2台まで搭載可能。・HDDは、HDDケージ×2台実装する事で最大10台(1,465GB)まで搭載可能。 ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ① 内蔵HDD×5台まで ② 内蔵HDD×6台以上の場合、 増設用HDDケージ[MN8150-115] 必須 ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ ﾌｧｲﾙﾍﾞｲ 増設用HDDケージ (MN8150-115)必須 ｱﾚｲｺﾝﾄﾛｰﾗ MN8103-80×1 またはMN8103-81×1

ハードディスク

※構成を組む上での留意事項

■ディスクアレイコントローラ（MN8103-80/-81）−キャッシュ初期設定：WriteThrough

本ディスクアレイコントローラは、キャッシュ初期設定を「WriteThrough」にしており、「WriteBack」に比べ性能が劣る場合があります。性能が要求される場合は、下記の対応をお願いいたします。・MN8103-80 ：標準でバッテリを実装していないため、増設バッテリ(MN8103-79)を増設し、「WriteBack」で運用願います。・MN8103-81 ：標準でバッテリを実装しているため、「WriteBack」で運用願います。（BTO組込出荷時は「WirteBack」で出荷されます）

（参考）

・ WriteThrough：キャッシュメモリへのデータ書き込み時に、同期を取ってハードディスクにデータ書き込みを行う方式。・WriteBack ：キャッシュメモリへの書き込みが終了した時点で、ソフトウェアに書き込み完了通知を行い、アレイコントローラは非同期にキャッシュ上のデータをHDDに書き込む制御方法。 WriteThroughより一般的にアクセスが速くなるが、キャッシュ上のデータをバックアップする為にUPSもしくはバッテリを実装する必要がある。

ディスクベイ(ケージ-

HDD

)

標準で1台搭載済。ケージ2台(HDD10台)まで搭載可。 ｱﾚｲｺﾝﾄﾛｰﾗ MN8103-80×2 またはMN8103-81×1 2002年12月20日よりサポート開始

・ﾃﾞｨｽｸｱﾚｲｺﾝﾄﾛｰﾗ(1ch) (LSI Logic社製, 1ﾁｬﾈﾙ, Ultra320SCSI対応, 64MBｷｬｯｼｭ) [MN8103-80]

・増設バッテリ(MN8103-80用) [MN8103-79]

・ﾃﾞｨｽｸｱﾚｲｺﾝﾄﾛｰﾗ(2ch) (LSI Logic社製, 2ﾁｬﾈﾙ, Ultra320SCSI対応, 128MBｷｬｯｼｭ, ﾊﾞｯﾃﾘ内蔵) [MN8103-81]

(7)

×5

ハードディスク

本体内のディスクベイに、標準実装のハードディスクと合わせて10台まで実装可能。最大1,465GB(146.5GB×10)まで増設可能。 ・増設用18.1GB HDD [MN8150-161] (Ultra320SCSI,10000rpm) ・増設用18.1GB HDD [MN8150-164] (Ultra320SCSI,15000rpm) ・増設用36.3GB HDD [MN8150-162] (Ultra320SCSI,10000rpm) ・増設用36.3GB HDD [MN8150-165] (Ultra320SCSI,15000rpm) ・増設用73.2GB HDD [MN8150-163] (Ultra320SCSI,10000rpm) ・増設用73.2GB HDD [MN8150-172] (Ultra320SCSI,15000rpm) ・増設用146.5GB HDD [MN8150-171] (Ultra320SCSI,10000rpm) ※Ultra320対応コントローラ(MN8103-80/-81)配下ではUltra320SCSI HDDのみ接続可能。 ※同一コントローラ配下で回転数の異なるHDDを混在して搭載不可。 増設用HDDｹｰｼﾞ（ｹｰｼﾞ毎にｹｰﾌﾞﾙ添付） [MN8150-115] HDD接続の考え方 Ultra320SCSI対応コントローラ [内部SCSIインタフェースおよびMN8103-80/81] Ultra320SCSI対応HDD [MN8150-161/164/162/165/163/172/171]

②SCSI接続の場合

_HDD

内部SCSI ｲﾝﾀﾌｪｰｽ (Ultra320 SCSI対応) ×2 本体内 ﾃﾞｨｽｸﾍﾞｲ(ｹｰｼﾞ) ※ﾊﾞｯｸｱｯﾌﾟ装置の 接続と排他利用

(8)

電源ﾕﾆｯﾄ空ｽﾛｯﾄ ×1 本体の電源の冗長化を行うときに必要。電源ユニットを追加することにより電源の冗長化が可能。 ・電源ユニット [MN8181-28] （電源ケーブル×1本標準添付）

電源ユニット

ﾃﾞﾊﾞｲｽﾍﾞｲ ×2 内部SCSI ｲﾝﾀﾌｪｰｽ (Ultra320 SCSI 対応)

デバイスベイ(ﾊﾞｯｸｱｯﾌﾟ装置)

(2台(ベイ)まで増設可能。 1台(ベイ)はCD-ROMが使用済み。) ﾊﾞｯｸｱｯﾌﾟ装置(内蔵) ﾃﾞﾊﾞｲｽﾍﾞｲ ﾃﾞﾊﾞｲｽﾍﾞｲ

CD-ROMﾄﾞﾗｲﾌﾞ CD-ROMは内部 IDEに接続済み ｹｰﾌﾞﾙ添付 内部SCSIｲﾝﾀﾌｪｰｽ (Wide/Narrow)に接続済み 内部 IDE ｲﾝﾀｰﾌｪｰｽ

バックアップ装置

・CD-ROM装置(標準内蔵) または ・内蔵DVD-ROM [MN8151-48] ※手配時はBTO組込必須 (標準CD-ROMドライブと交換で搭載)。単体手配不可。 ※DVD:6倍速以上最大16倍速、CD:20倍速以上最大48倍速で動作。

SCSIコントローラ

・SCSIコントローラ(UltraWideSCSI対応) [MN8103-65] PCIｽﾛｯﾄ

バックアップ装置(内蔵)

増設用HDDケージを増設して内部SCSIインターフェースに接続した場合、SCSIコントローラ[MN8103-65]が必須（ケーブルは本体添付のケーブルを使用） ・内蔵3.5”MO(128MB/230MB/640MB) [MN8151-25A] ・内蔵DAT(DDS1/2/3/4)(20GB) [MN8151-45] *1 ・内蔵DAT(DDS1/2/3/4)集合型(20GB×8) [MN8151-39] *1 （デバイスベイ2スロット使用） *1…DDS1は読み出しのみ可能 ※バックアップソフトウェアの必要有無については「バックアップ装置対応ソフトウェア一覧」を参照ください。 ※HDD接続と 排他利用 (HDDｹｰｼﾞ増設時) PCIｽﾛｯﾄ

(9)

・ITM<公衆回線> ・DSU/ﾓﾃﾞﾑ<ISDN/特定回線> ・RS232C機器に接続 ・RS232Cｽﾄﾚｰﾄｹｰﾌﾞﾙ (1.5m) [MK210-01(01)] 他の本体 (RS232C) に接続 ×2 ・UPSｲﾝﾀﾌｪｰｽ拡張ﾎﾞｰﾄﾞ [MN8180-14] RS232Cｲﾝﾀﾌｪｰｽ (Serial) ×2 停電対策等のUPS本来の機能に加え、オプション品によりLAN、回線上のクライアントからのサーバの電源投入、複数サーバ接続、複数UPS接続が可能になる。RS232Cポートを１つ使用。(RS232Cポートは2ポート本体標準。) ※接続についての詳細は「UPS接続図」の項目をご覧ください。

UPS

・UPSｲﾝﾀﾌｪｰｽｷｯﾄ (Windows用) [MN8580-04] ・UPSｲﾝﾀﾌｪｰｽｷｯﾄ (Linux用) [MN8580-39] (1.8m) ・UPSｲﾝﾀﾌｪｰｽｷｯﾄ (Windows用) [MN8580-04]

・ShareUPS接続ｹｰﾌﾞﾙ for Linux [MN8580-42]

(1.8m)

・ESMPRO/UPSManager Ver2.0

(PowerChute plusセット）

[ULM1047-202]

※PowerChute plus v5.2.3J (NT4.0/Windows2000/XP版),

UPSｲﾝﾀｰﾌｪｰｽｷｯﾄ(UPS接続ｹｰﾌﾞﾙ) 標準添付 ・PowerChute plus v5.2.3J (NT4.0/Windows2000/WindowsXP版） + UPSｲﾝﾀｰﾌｪｰｽｷｯﾄ(UPS接続ｹｰﾌﾞﾙ) [ULM1057-201] (1.8m) 無停電電源装置(UPS) ・UPS(700VA)[MN8180-11] * ・UPS(1000VA)[MN8180-45] ・UPS(1500VA)[MN8180-46] *…増設用HDDｹｰｼﾞ搭載時は使用不可。

(10)

搭載可能スロット

○搭載可能

スロット

PCI-X #1 PCI #2 PCI #3 PCI #4 PCI-X #5 PCI-X #6 バスA バスB バスC 64bit/ 133MHz 32bit/33MHz 64bit/ 100MHz スロットサイズ FullHeight PCIﾎﾞｰﾄﾞﾀｲﾌﾟ 3.3V 5V 3.3V

型名

製品名

搭載可能なボードサイズ*1 ロング／ショート

備考

MN8103-65 SCSIコントローラ（動作周波数：33MHz） ○ ○ ○ ○ ○ ○ MN8103-56 SCSIコントローラ（動作周波数：66MHz） ○ ○ ○ ○ ○ ○ MN8103-80 ﾃﾞｨｽｸｱﾚｲｺﾝﾄﾛｰﾗ(1ch) （動作周波数：66MHz） ○ − − − ○ ○ MN8103-81 ﾃﾞｨｽｸｱﾚｲｺﾝﾄﾛｰﾗ(2ch) （動作周波数：66MHz） ○ − − − ○ ○ N8103-80,81あわせて最大3枚まで N8103-80,81以外との混在不可 MN8190-100 Fibre Channelコントローラ _{（動作周波数：33MHz）} ○ ○ ○ ○ ○ ○ 最大2枚まで MN8104-103 1000BASE-T接続ボード（動作周波数：133MHz） ○ ○ ○ ○ ○ ○ 最大2枚まで AFT時は同じﾎﾞｰﾄﾞを最大4枚まで MN8104-111 100BASE-TX接続ボード（動作周波数：33MHz） ○ ○ ○ ○ ○ ○ 最大4枚まで

標準ネットワークについて

標準ネットワーク(オンボード同士)でAFT/ALBのTeamingを組むことは不可。

また、標準ネットワークとオプションLANボードで同一のAFT/ALBのTeamingを組むことも不可。

*1：ボードの奥行サイズ。173.1mmまで（ショートサイズ）、312mmまで（ロングサイズ）

※同一バスに異なる周波数のカードを実装した場合は低い方の周波数で動作します。

(11)

(1)

標準構成時

(2)

ディスクアレイ構成時

●オプション機器増設イメージ

ﾁｬﾈﾙが複数ある場合はもう一方のﾁｬﾈﾙを外付けのDISK増設筐体と接続することができる

※1：HDDケージに搭載したハードディスクをディスクアレイ構成にする場合は、マザーボード上の

SCSIコネクタに接続しているSCSIケーブルをディスクアレイコントローラボードに接続する。

※2：ディスクアレイコントローラは最大4枚実装可能。

※3：5.25インチデバイスに接続されるSCSIケーブルのコネクタは68ピン(Wide) であり50ピンへの

変換コネクタが標準で装着してある。50ピンのデバイスを使用する場合は変換コネクタを装着

したまま接続し、68ピンのデバイスを使用する場合は変換コネクタを取り外して接続する。

※4：外部SCSI機器を接続する場合、内部SCSIは使用不可(排他使用)。内蔵/外付けSCSI接続機器を

同時使用する場合は別途SCSIコントローラ必要。

※1：5.25インチデバイスに接続されるSCSIケーブルのコネクタは68ピン(Wide) であり50ピンへの

変換コネクタが標準で装着してある。50ピンのデバイスを使用する場合は変換コネクタを装着

したまま接続し、68ピンのデバイスを使用する場合は変換コネクタを取り外して接続する。

※2：外部SCSI機器を接続する場合、内部SCSIは使用不可(排他使用)。内蔵/外付けSCSI接続機器を

同時使用する場合は別途SCSIコントローラ必要。

(12)

(3) HDDケージ搭載時(SCSI接続)

(4) HDD ケージ搭載時(アレイコントローラ接続 )

ﾁｬﾈﾙが複数ある場合はもう一方のﾁｬﾈﾙを外付けのDISK増設筐体と接続することができる

※1 ：増設HDDケージ搭載時はUltraSCSI(B)コネクタに接続する。オプションの5.25インチデバイスを

使用する場合は別途SCSIコントローラ必要。

※2：5.25インチデバイスに接続されるSCSIケーブルのコネクタは68ピン(Wide) であり50ピンへの

変換コネクタが標準で装着してある。50ピンのデバイスを使用する場合は変換コネクタを装着

したまま接続し、68ピンのデバイスを使用する場合は変換コネクタを取り外して接続する。

※3：外部SCSI機器を接続する場合、内部SCSIは使用不可(排他使用)。内蔵/外付けSCSI接続機器を

同時使用する場合は別途SCSIコントローラ必要。

※1：2台のHDDケージ内に搭載したハードディスクをディスクアレイ構成にする場合は、複数の

チャネルを持つディスクアレイコントローラボードを使用し、チャネルごとにHDDケージを

接続する。

※2：ディスクアレイコントローラは最大4枚実装可能。

※3：5.25インチデバイスに接続されるSCSIケーブルのコネクタは68ピン(Wide) であり50ピンへの

変換コネクタが標準で装着してある。50ピンのデバイスを使用する場合は変換コネクタを装着し

たまま接続し、68ピンのデバイスを使用する場合は変換コネクタを取り外して接続する。

※4：外部SCSI機器を接続する場合、内部SCSIは使用不可(排他使用)。内蔵/外付けSCSI接続機器を
