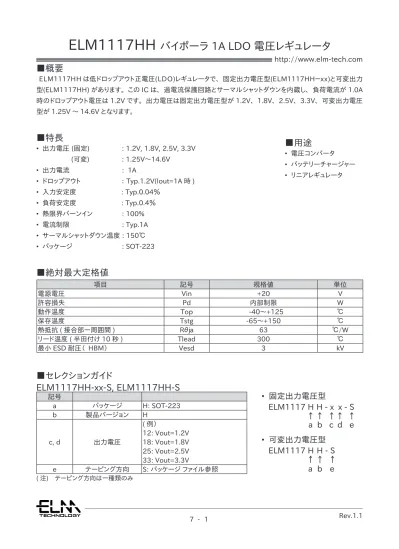

項目 記号 規格値 単位 電源電圧 Vin +20 V 許容損失 Pd 内部制限 W 動作温度 Top -40～+125 ℃ 保存温度 Tstg -65～+150 ℃ 熱抵抗 ( 接合部ー周囲間 ) Rθja 63 ℃/W リード温度 ( 半田付け 10 秒 ) Tlead 300 ℃ 最小 ESD 耐圧（ HBM） Vesd 3 kVELM1117HH は低ドロップアウト正電圧(LDO)レギュレータで、 固定出力電圧型(ELM1117HH－xx)と可変出力 型(ELM1117HH) があります。 この IC は、 過電流保護回路とサーマルシャットダウンを内蔵し、 負荷電流が 1.0A 時のドロップアウト電圧は 1.2V です。 出力電圧は固定出力電圧型が 1.2V、 1.8V、 2.5V、 3.3V、 可変出力電圧 型が 1.25V ～ 14.6V となります。 • 電圧コンバータ • バッテリーチャージャー • リニアレギュレータ
ELM1117HH-xx-S, ELM1117HH-S
記号 a パッケージ H: SOT-223 b 製品バージョン H c, d 出力電圧 ( 例） 12: Vout=1.2V 18: Vout=1.8V 25: Vout=2.5V 33: Vout=3.3V e テーピング方向 S: パッケージ ファイル参照ELM1117 H H - x x - S
↑ ↑ ↑↑ ↑
a b c d e
ELM1117 H H - S
↑ ↑ ↑
a b e
■概要
■特長
■用途
■絶対最大定格値
■セレクションガイド
• 固定出力電圧型
• 可変出力電圧型
• 出力電圧 (固定) : 1.2V, 1.8V, 2.5V, 3.3V (可変) : 1.25V～14.6V • 出力電流 : 1A • ドロップアウト ： Typ.1.2V(Iout=1A 時 ) • 入力安定度 : Typ.0.04％ • 負荷安定度 : Typ.0.4％ • 熱限界バーンイン : 100% • 電流制限 : Typ.1A • サーマルシャットダウン温度 : 150℃ • パッケージ : SOT-223 ( 注) テーピング方向は一種類のみhttp://www.elm-tech.com
端子番号 端子記号 1 ADJ/GND 2/TAB VOUT 3 VINSOT-223(TOP VIEW)
■端子配列図
� � � ���■ブロック図
_ + GND Vin ADJ Vout For adjustable voltage device For fixed voltage devicehttp://www.elm-tech.com
■応用回路図
• 可変出力電圧
Vout=Vref (1＋R2/R1)＋Iadj×R2
項目 記号 条件 Min. Typ. Max. 単位
動作電圧 Vin ＊ 16 V 出力電圧 ( 可変 ) Vout Max.Pd < 2.25W 1.25 14.60 V 基準電圧 ( 注 1)( 可変 ) Vout_ref Vin=+5V, Iload=10mA 1.232 1.250 1.268 V 1.5V≦Vin–Vout≦10V, Iload=10mA to 1A＊ 1.225 1.250 1.275 出力電圧 ( 注 1)( 固定 ) Vout Vin=Vout+1.5V,
Variator from nominal Vout -1.5 +1.5 ％ 1.5V≦Vin–Vout≦10V,
Iload=0mA to 1A, Variator from nominal Vout ＊
-2 +2 Vout=1.2V -3 +2 出力電圧精度
(ウェハテスト) Vout_acc Vin=Vout+1.5V, Iload=10mA -0.6 0 +0.6 % 入力安定度 ΔVout/ΔVin Iload=10mA, 1.5V≦Vin–Vout≦10V ＊ 0.040 0.238 % 負荷安定度 ( 注 1) ΔVout/ΔIout Vin=Vout+1.5V, Iload=10mA to 1A ＊ 0.4 0.8 % 最小負荷電流 Il (min) Vin=+5V, Vadj=0V ＊ 2 7 mA GNDピン電流 Ignd Vin=Vout+1.5V, Iload=10mA to 1A ＊ 3.5 6.0 mA 可変ピン電流 Iadj 1.5V≦Vin–Vout≦10V, Iload=10mA ＊ 35 60 μA 電流制限 Ilim Vin-Vout=1.5V ＊ 1.0 1.5 2.0 A リップル除去比
( 注 2) RR Vin–Vout= 2.5V, Iload=1A 60 dB ドロップアウト電圧
( 注 1, 3) Vdif Iload=1A ＊ 1.2 1.4 V 温度係数 ΔTop Vin–Vout=1.5V, Iload=10mA ＊ 0.015 %/°C
サーマルリミット Tlim 150 °C 特に明記のない場合 , Iload=0mA, Top=+25℃
■電気的特性
• 固定出力電圧
��� ��������� ��� ���� �������� �� �� ��� ���� ��� ��� ���� ��� ������������ ��� ���� ��� �������� ���� ��� ��� ���� 注： 1) 10uF以上のCinの接続を推奨します。 2) 安定動作のため、最低でも10uF 以上のCout を接続して ください。 ＊： 全温度範囲 -40℃≦ Tj ≦ +125℃ での規格値。 注 1: 低デューティサイクルのパルス印加、 ケルビン測定とする 注 2: 120Hz 入力リップル (Cadj=25μF) 注 3: ΔVout, ΔVref = 1%。http://www.elm-tech.com
2) 負荷安定度 可変出力型の場合、 負荷安定度は出力端子と負荷を接続する配線抵抗の影響を受けるため、 データシートの値 は本 IC の出力端子での測定値を記載しています。 �������������
�� �� ��� ���� ��� ��� ���� ���� ����Vout = Vref × ( 1 + R2 / R1 ) + Iadj × R2
図 1: 凡用例。 ������� ���������� ��������� �� �� ��� ���� ��� ��� ���� �� �� ������� ���������� 図 2: 最良の負荷安定度のための接続例。
■アプリケーションノート
1) 出力電圧 ELM1117HH は、 出力と ADJ 端子の間に 1.25V の基準電圧を生成します。 この二つの端子間に抵抗 R1 を 接続すると、 R1 を通る定電流が生成され、 これが R2 から GND 側に流れることによって、 全体として出力電圧が 設定されます。 通常、 この電流の値は最低負荷電流である 10mA となるように設定します。 固定出力電圧型では、 R1 と R2 は本 IC に内蔵されています。 最良の負荷安定度を実現するには、 分割抵抗 R1 の上側端子を、 負荷側ではなく出力端子側に接続します。 固 定出力電圧型の場合、 内蔵されている R1 の上側端子は IC 内部で出力端子に接続されており、 また GND 端子 は負荷の GND 側に接続することができます。 R1 の上側端子を負荷側に接続してしまうと、 配線抵抗 Rp の影響 により分割抵抗値が下式のように変化してしまいます ： Rp × (1 + R2 / R1), Rp = 配線抵抗 3) 入力コンデンサ 10uF 以上のタンタルまたはアルミ電解コンデンサを入力バイパスコンデンサとして接続することを推奨します。 値が大きいほどリップル除去率が良くなります。 4) リップル除去比 リップル除去比のグラフは、 可変出力型で ADJ 端子にバイパスコンデンサを接続した回路で測定しています。http://www.elm-tech.com
25uF のバイパスコンデンサを接続したとき、 任意の出力電圧において 75dB のリップル除去比を得ることができま す。 このとき、 所望の周波数におけるバイパスコンデンサのインピーダンスが R1 より小さくなるようにする必要があ ります。 R1 は通常 100Ωから 200Ωの範囲となります。 また ADJ 端子のバイパスコンデンサの容量は入力リップ ルの周波数の関数となります。 例えば入力リップル周波数 120Hz、 R1=100Ωのとき ADJ 端子のバイパスコンデ ンサの値は 13uF となります。 固定出力電圧型の場合、 および ADJ 端子にバイパスコンデンサを接続していない 可変出力電圧型の場合は、 基準電圧に対する出力電圧の比率 (Vout/Vref) にしたがって出力リップルが大きくな ります。• ELM1117HH ( 可変タイプ )
������ �������� ���• ELM1117HH-xx ( 固定タイプ )
1117S : 製品番号コード a, ｂ : 固定出力電圧 ( 例 : 33=3.3V ) c ～ｍ ： 組み立てロット番号 (0 ～ 9 と A ～ Z）■マーキング
������� �������� ��� 1117SA : 製品番号コード ( 可変電圧 ) a ～ k : 組み立てロット番号 (0 ～ 9 と A ～ Z）http://www.elm-tech.com
Load Transient Response
Line Transient Response
Load Regulation (Input Voltage = 5V)
Line Regulation (Output Current = 100mA)
Output Voltage vs. Input Voltage
Input Current vs. Input Voltage
ELM1117HH-33 3.314 3.315 3.316 3.317 3.318 3.319 3.32 3.321 5 7 9 11 13 15 O ut pu t V ol ta ge (V ) Input Voltage (V) 1.8V 2.5V 3.3V 0 0.5 1 1.5 2 2.5 3 3.5 4 0 1 2 3 4 5 6 O ut pu t V ol ta ge (V ) Input Voltage (V) ELM1117HH-33 0 1 2 3 4 5 6 0 2 4 6 8 10 12 14 16 Inp ut C ur re nt (m A) Input Voltage (V) ELM1117HH-33 3.314 3.315 3.316 3.317 3.318 3.319 3.32 3.321 3.322 3.323 3.324 3.325 0 0.2 0.4 0.6 0.8 1 O ut pu t V ol tage (V )Output Current (A)
