Chapter 版 Maxima を用いたダイオードトランジスタの解析について [ 目的 ] 電気通信大学 Ⅲ 類の2 年次後期に実施される理工学基礎実験においてダイオードトランジスタを実施しているこの実験項目について無料ソフトの Maxima を用いることで

(1)

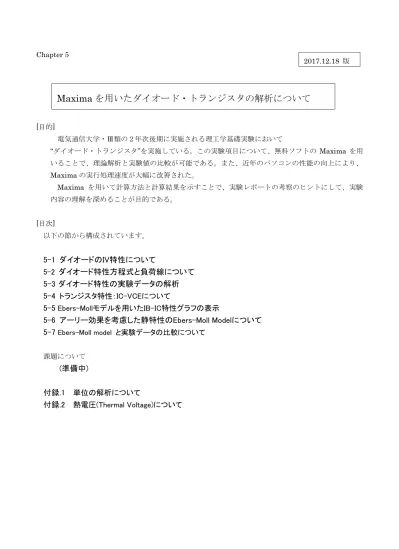

Chapter 5 [目的] 電気通信大学・Ⅲ類の２年次後期に実施される理工学基礎実験において “ダイオード・トランジスタ”を実施している。この実験項目について、無料ソフトの Maxima を用いることで、理論解析と実験値の比較が可能である。また、近年のパソコンの性能の向上により、 Maxima の実行処理速度が大幅に改善された。 Maxima を用いて計算方法と計算結果を示すことで、実験レポートの考察のヒントにして、実験内容の理解を深めることが目的である。 [目次] 以下の節から構成されています。 5-1 ダイオードのIV特性について 5-2 ダイオード特性方程式と負荷線について 5-3 ダイオード特性の実験データの解析 5-4 トランジスタ特性：IC-VCEについて 5-5 Ebers-Mollモデルを用いたIB-IC特性グラフの表示 5-6 アーリー効果を考慮した静特性のEbers-Moll Modelについて 5-7 Ebers-Moll model と実験データの比較について課題について (準備中) 付録.1 単位の解析について付録.2 熱電圧(Thermal Voltage)について

Maxima を用いたダイオード・トランジスタの解析について

2017.12.18 版

(2)

5-1 ダイオードの IV 特性について [目的] ダイオードの特性方程式について調査する。 [手順と結果] 変数を初期化する。 (%i1) kill(all); 計算で必要な物理定数を定義する。素電荷 q [C]を定義する。 (%i1) q:1.60218*10^-19; ボルツマン定数 k [J/K]を定義する。 (%i2) k:1.38065*10^-23; 動作温度 T[K]を定義する。 (%i3) T:300; 室温（T=300K）での熱温度電圧:Vroom を定義する。 (%i4) Vroom:k*T/q; 飽和電流 Is[A] を定義する。 ((注))今回は、式の特性をグラフ化が目的なので、以下の数値とした。 (%i5) Is:1*10^-12; 拡散電流が支配的である場合と仮定して、理想係数 N=1 とする。 (%i6) Id:Is*(exp(V/Vroom)-1); Fig.1 ダイードと抵抗の直列回路

(3)

ダイオードの特性方程式を定義する。 (%i7) define(Idiod(V),%); 定義した関数の動作を確認する。 (%i8) Idiod(1); 定義した関数をグラフ表示する。 (%i9) wxplot2d(Idiod(V),[V,0.001,0.7], /* [logy],*/ [xlabel,"Voltage[V]"], [ylabel,"Current [A]"], [gnuplot_preamble,"set grid"]); 飽和電流 Is[A]の影響を確認するために、Is1=1*10^-11[A] を代入する。 (%i10) Is1:1*10^-11; (%i11) Id1:Is1*(exp(V/Vroom)-1); Fig.2 ダイオード特性の理論グラフ

(4)

定義した関数の計算確認する。 (%i12) define(Idiod1(V),%); 異なる Is のグラフ表示する。 (%i13) wxplot2d([Idiod(V),Idiod1(V)],[V,0.001,0.7], /* [logy], */ [xlabel,"Voltage[V]"], [ylabel,"Current [A]"], [legend,"Is:1pA","Is:10pA"], [gnuplot_preamble,"set grid"]); ダイオード特性の特徴を確認するために、縦軸を log グラフに変更する。表示されるグラフが直線であることが確認できる。 (%i14) wxplot2d([Idiod(V),Idiod1(V)],[V,0.001,0.7], [logy], [xlabel,"Voltage[V]"], [ylabel,"Current [A]"], [legend,"Is:1pA","Is:10pA"], [gnuplot_preamble,"set grid"]); Fig.3 異なる Is のダイオード特性の理論グラフ

(5)

つぎに、 0.7V での接線から立ち上がり電圧を求める。 V=0.7[V]での電流値を計算する。 (%i15) Ico:Idiod(0.7); 傾きを求めるために、ダイオード特性の理論線から微分式を求める。 (%i16) dI:diff(Idiod(V),V); 定義した関数の動作確認する。 (%i17) dIco:ev(%,V:0.7); 接点の値を定義する。 (%i18) xpoint:[0.7];ypoint:[Ico]; Fig.4 Semi-log グラフでの異なる Is のダイオード特性の理論グラフ

(6)

接線: I-Ico=dIco*(V-0.7) で計算できる。この式を変形すると以下の式となる。 I=dIco*(V-0.7)+Ico Ref. [1] example site http://www.geisya.or.jp/~mwm48961/kou3/sessen1.htm 接線を定義する。 (%i20) expr:dIco*(V-0.7)+Ico; Maxima の関数として再定義する。 (%i21) define(Icon(V),expr); ダイオード特性式と接線を同時に表示する。 (%i22) wxplot2d([Idiod(V),Icon(V),[discrete,xpoint,ypoint]],[V,0.001,0.75], /* [logy],*/ [x,0.5,0.75], [y,-1,1], [xlabel,"Voltage[V]"], [ylabel,"Current [A]"], [color,blue,red,green], [style,lines,lines,points], [point_type,circule], [legend,false], [gnuplot_preamble,"set grid"]); Fig.5 ダイオード特性の理論グラフと接点と接線のグラフ

(7)

立上り電圧は、x 軸との交点を求める。接線において、I=0 となる電圧であるので以下で計算できる。 (%i23) solve(Icon(V),V); 出力結果を実数で表示する。 (%i24) float(%); 以上から、立ち上がり電圧は、以下となる。 (%i25) xzero:[rhs(%[1])];yzero:[0.0]; 最後に、ダイオード特性、接点、接線そして、立ち上がり電圧を、同時に表示する。 (%i27) wxplot2d([Idiod(V),Icon(V),[discrete,xpoint,ypoint],[discrete,xzero,yzero]], [V,0.001,0.75], /* [logy],*/ [x,0.5,0.75], [y,-1,1], [xlabel,"Voltage[V]"], [ylabel,"Current [A]"], [color,blue,red,green,black], [style,lines,lines,points,points], [point_type,circule],

[legend,"Diode","Contact line","Contact point","Cross Point"], [gnuplot_preamble,"set key left bottom;"],

(8)

グラフから、計算できていることが確認できる。

(9)

5-2 ダイオード特性方程式と負荷線について [目的] ダイオード特性をグラフ表示して、負荷線とダイオード方程式の交点を求める。 [手順と結果] 変数を初期化する。 (%i1) kill(all); 計算で必要な物理定数を定義する。素電荷 q [C]を定義する。 (%i1) q:1.60218*10^-19; ボルツマン定数 k [J/K]を定義する。 (%i2) k:1.38065*10^-23; 動作温度 T[K]を定義する。 (%i3) T:300; 室温（T=300K）での熱温度電圧:Vroom を定義する。 (%i4) Vroom:k*T/q; 飽和電流 Is[A] を定義する。 ((注))今回は、式の特性をグラフ化が目的なので、以下の数値とした。 (%i5) Is:1*10^-12; 拡散電流が支配的である場合と仮定して、理想係数 N=1 とする。 (%i6) Id:Is*(exp(V/Vroom)-1); ダイオードの特性方程式を定義する。 (%i7) define(Idiod(V),%); Fig.1 ダイードと抵抗の直列回路

(10)

定義した関数の動作を確認する。 (%i8) Idiod(1); 定義した関数をグラフ表示する。 (%i9) wxplot2d(Idiod(V),[V,0.001,0.7], /* [logy],*/ [xlabel,"Voltage[V]"], [ylabel,"Current [A]"], [gnuplot_preamble,"set grid"]); ダイオード特性方程式のグラフ表示ができたので、次に、負荷線方程式を定義して、グラフ表示する。回路の抵抗 R0 を定義する。 (%i10) R0:1*10^3; 式を定義する。 (%i11) I(E,V):=E/R0-V/R0; 関数の動作を確認する。 (%i12) I(5,1); Fig.2 ダイオード理論グラフ

(11)

電源電圧を 5V のときの負荷線を定義する。 (%i13) define(Ir(V),I(5,V)); 定義した負荷線をグラフ表示する。 (%i14) wxplot2d(Ir(V),[V,0.001,5], /* [logy],*/ [xlabel,"Voltage[V]"], [ylabel,"Current [A]"], [gnuplot_preamble,"set grid"]); 以上で負荷線の表示を確認できた。次に、負荷線とダイオード特性方程式の交点を確認する。 Fig.3 負荷線のグラフ

(12)

以上の定義した関数を同時に表示する。 (%i15) wxplot2d([Idiod(V),Ir(V)],[V,0.001,0.6], /* [logy],*/ [xlabel,"Voltage[V]"], [ylabel,"Current [A]"], [gnuplot_preamble,"set grid"]); 交点が存在することが確認できたので、交点を求める。定義式を確認する。 (%i16) Id; Solve 関数で解を求める。 (%i17) solve(Id-(5-V)/R0=0,V); Solve 関数では、解が得られないので、数値解析のニュートン・ラプソン法を用いて交点を求める。 http://whs-math.net/math/sec3240.html basic package:newton を読み込みます。 (%i18) load(newton); Fig.4 負荷線とダイオード特性のグラフの交点近傍

(13)

((注))以下はテスト関数です。 (%i19) /* newton(2^(-x)-x,1); */; (%i19) /* float(%); */; 交点を求めるために、初期値を 0.3 として解を求める。 (%i19) newton(Id-(5-V)/R0,0.3); 精度を指定可能なニュートン・ラプソン法を用いる。 Check another function:newton for package:newton1 Package を読み込みます。 (%i20) load(newton1); (%i21) newton(Id-(5-V)/R0,V,0.4,1/100000); 連立方程式を解くニュートン・ラプソン方法を用いる。 package:mnewton を読み込む。 (%i22) load(mnewton); (%i23) mnewton([Id-(5-V)/R0],[V],[0.5]); 解が小数点５ケタまでは一致していることが確認できました。

(14)

解を求めるときに、初期値が適切なのか判断できない場合は、初期値を変更しながら計算させることもできます。

(%i24) for i:1 thru 5 step 1 do( x:i*0.1,

kai:mnewton([Id-(5-V)/R0],[V],[x]), print(kai)

(15)

5-3 ダイオード特性の実験データの解析 [目的] 測定データを入力確認後、近似したダイオードの特性式に fitting した近似式を求める。 [手順と結果] 変数の初期化を実行する。 (%i1) kill(all); 測定した電流値のデータを設定する。 (%i1) datax:[0,0.001,0.005,0.01,0.02,0.05,0.1,0.2,0.5,1,2,5,10,14]; 測定した電圧値のデータを設定する。 (%i2) datay:[0,0.24,0.34,0.36,0.39,0.43,0.46,0.49,0.53,0.57,0.6,0.65,0.68,0.69]; 電流値は、mA なので 10^-3 倍して A にする。 (%i3) dataxA:datax*10^-3;

(16)

実験データを表示し確認する。 (%i4) wxplot2d([discrete,datay,dataxA], /* [x,2000,200*10^3], */ /*[logx],*/ /*[logy],*/ [style,points], [color,red], [gnuplot_preamble,"set grid"]); 近似式を求めるために、電流値を log に変換する。入力した電流値を確認する。 (%i5) dataxA; Log 変換するので、ゼロは、削除する。 (%i6) dataxA1:rest(dataxA); Fig.1 実験データのグラフ

(17)

参考文献[1] Wollett_mbe1strt.pdf (%i7) dataxAlog:map(log,dataxA1); 変換したデータを表示して確認する。 (%i8) wxplot2d([discrete,rest(datay),dataxAlog], /* [x,2000,200*10^3], */ /*[logx],*/ /*[logy],*/ [style,points], [color,red], [gnuplot_preamble,"set grid"]); Fig.2 Log 変換した実験データのグラフ

(18)

近似式を求めるために、x-y 形式のデータリストに変換する。 (%i9) dataxy:map("[",rest(datay),dataxAlog); 最小自乗法行列形式に変更する。 (%i10) dataM:apply('matrix,dataxy); 最小二乗法の Package: lsquares を読み込む。 (%i11) load(lsquares);

(19)

Fitting を計算を実行する。計算結果を kai に代入する。解として、a,b がリスト形式で出力される。 (%i12) kai:lsquares_estimates(dataM,[x,y],y=a*x+b, [a,b],iprint=[-1,0]); 得られたリスト形式の解を myfit 関数に代入する。以下の様にすると、関数の a, b に代入されます。 (%i13) myfit:a*x+b,%;

(20)

Fitting 関数とデータを同時表示して確認する。 (%i14) wxplot2d([myfit,[discrete,dataxy]],

[x,0,1],

[style,[lines,5],[points,4,2,1]], [legend,"myfit","data"],

[gnuplot_preamble,"set key bottom;"] );

Fitting した関数を再確認する。 (%i15) myfit;

(21)

計算結果の kai から値を取り出す。リスト形式であるので、以下で取り出すことができる。 (%i19) A:rhs(kai[1][1]); (%i20) B:rhs(kai[1][2]); 係数 A,B を実数表示する。 (%i21) float(A); (%i22) float(B);

(22)

係数 A,B と、ダイオード特性式の関係を以下に示す。

exp(qV/kT)>>1 のとき、特性方程式は以下の式に近似できる。 I = Is* Exp(q*V/N*k*T -1) ≒Is*Exp(q*V/N*k*T) ----(1) (1) 式の両辺の自然対数をとる。 log(I) = log(Is) + q*V/N*k*T ---(2) (2)式は、以下の(3)式の形式であることが確認できる。 y = B + A*x ---(3) この(3)式において、y=log(I)で、x=V とすると、 A=q/(k*T)*1/N ---(4) B=log(Is) ---(5) に対応していることが確認できる。 kT/q は、室温電圧と呼ばれている。 T=300K のとき, kT/q は約 26mV である。 (4)式から、理想係数 N が得られる。 (%i23) N:1/(A*0.026); 実数表示する。 (%i24) float(%); 同様に、(5)式から Is が求められる。 (%i25) Is:exp(B); 計算結果を実数表示する。 (%i26) float(%);

(23)

近似したダイオード特性式を電圧 V の関数として定義する。 (%i27) define(Id(V),Is*exp(V/(0.026*N))); 実験データと近似したダイオード特性式を同時に表示して確認する。 (%i32) wxplot2d([Id(V),[discrete,datay,dataxA]], [V,0,0.5], [style,[lines,5],[points,4,2,1]], [legend,"myfit","data"],

[gnuplot_preamble,"set key top;"] );

以上で、実験データに、近似したダイオード特性式が fitting できていることが確認できる。 Fig.4 実験データと fitting したダイオード特性方程式のグラフ

(24)

5-4 トランジスタ特性：IC-VCE について [目的]

トランジスタの特性の中の Ic-Vce 特性についての理論グラフを表示する。

ここで、使用する理論は、最もシンプルな回路モデルの Ebers-Moll モデルを使用する。参考文献

[1]G. Massobrio, and P. Antognetti,

"Semiconductor Device Modeling with SPICE 2nd" McGraw Hill,1933

[手順と結果]

すべての変数を初期化する。 (%i1) kill(all);

参考文献[1]にある

”SPICE2 BJT Ebers-Moll static model”の式を定義する。

Is,など主要な定数は、Block 関数を用いて以下の様に定義する。 (%i1) Ic(Vbe,Vbc,Is,betaF,betaR):=block( [Ic, q:1.602*10^-19, k:1.38*10^-23, T:300, GMIN:1.0*10^-12, Isf:1.0*10^-16], /* Active */ if (Vbe>-5*k*T/q) and (Vbc<=-5*k*T/q) then Is*Isf*(exp(q*Vbe/(k*T))+1/betaR)+(Vbe-(1+1/betaR)*Vbc)*GMIN /* Inverse */

elseif (Vbe<=-5*k*T/q) and (Vbc>-5*k*T/q)

then -Is*Isf*(exp(q*Vbc/(k*T))+1/betaR*(exp(q*Vbc/(k*T))-1))+(Vbe-(1+1/betaR)*Vbc)*GMIN

/* Satrurate */

elseif (Vbe > -5*k*T/q) and (Vbc>-5*k*T/q)

then Is*Isf*(exp(q*Vbe/(k*T))-exp(q*Vbc/(k*T))-1/betaR*(exp(q*Vbc/(k*T))-1))+(Vbe-(1+1/betaR)*Vbc)*GMIN

/* Off */

elseif (Vbe <= -5*k*T/q) and (Vbc <= -5*k*T/q) then Is*Isf/betaR+(Vbe-(1+1/betaR)*Vbc)*GMIN );

Fig.1 Run - Mode

(25)

Vbc=-Vce+Vbe を用いて、変数変換を実行する。 (%i2) subst(-Vce+Vbe,Vbc,Ic(Vbe,Vbc,Is,betaF,betaR));

(26)

関数の動作確認するために、値を代入する。 (%i4) Ic(0.78,6,1,150,0.001); つぎに、関数を確認する。 (%i6) wxplot2d(Ic(0.8,x,1,180,0.001),[x,0.001,10], [y,0,0.01], [xlabel,"Vce"], [ylabel,"Ic"], [legend,false], [gnuplot_preamble,"set grid"] ); Fig.1 Ic-Vce 特性のグラフ

(27)

実験では、Ib を一定の値として実験しているが、定義した関数は、Vbe 一定の関数であることに注意する。 Vbe=0.8 と Vbe=0.75 の関数を定義する。そして、定義した関数について、グラフ表示する。 (%i7) define(Ic0_8(x),Ic(0.8,x,1,180,0.001))$ (%i8) define(Ic0_75(x),Ic(0.75,x,1,180,0.001))$ (%i9) wxplot2d([Ic0_75(x),Ic0_8(x)],[x,0,10], [y,0,0.01], [xlabel,"Vce"], [ylabel,"Ic"], [legend,false], [gnuplot_preamble,"set grid"] ); このグラフと実験データを比較すると、 Ebers-Moll モデルの問題点が確認できます。 Fig.2 異なる Ib での Ic-Vce 特性のグラフ

(28)

5-5 Ebers-Moll モデルを用いた IB-IC 特性グラフの表示 [目的]

Ebers-Moll モデルを用いたときの IB-IC 特性のグラフを表示する。参考文献

[1]p224, R. C. Jaeger & T. N. Blaloac, “MicroElectronic circuit design,4th" 参考文献での設定値を以下に示す。 ideal coefficient:N=1.4 Is:10^-13 [A] betaF:170 betaR:170 Vt:0.026[V] VCC:12 [V] [手順と結果] 参考文献の計算を確認する。はじめに、上記の設定値を定義する。 (%i27) Vt:0.026; (%i28) Is:10^-15; (%i29) betaF:50; (%i30) betaR:1; (%i31) Vcc:5; (%i32) Vbe:0.75; (%i33) Vbc:Vbe-Vcc; Ic の計算を実行する。 (%i34) Ic:Is*(exp(Vbe/Vt)-exp(Vbc/Vt))-Is/betaR*(exp(Vbc/Vt)-1); Ie の計算を実行する。

(29)

(%i35) Ie:Is*(exp(Vbe/Vt)-exp(Vbc/Vt))+Is/betaF*(exp(Vbe/Vt)-1); 最後に、Ib についの計算を実行する。 (%i36) Ib:Is/betaF*(exp(Vbe/Vt)-1)+Is/betaR*(exp(Vbc/Vt)-1); (%i37) Ic+Ib; 以上より、使用する式について計算ができることが確認できたので、以下に使用する式についてまとめる。電圧条件：Vbe>4Vt=0.1V and Vbc<-4Vt=-0.1V, この場合は、exp(-Vbc/Vt)<<1 をもちいて、次の関係が成立する。 ic=Is*exp(Vbe/Vt)+Is/betaR ie=Is/betaF*exp(Vbe/Vt)+Is/betaF ib=Is/betaF*exp(Vbe/Vt)-Is/betaF-Is/betaR => ib=1/betaF(exp(Vbe/Vt)+Is/(betaR*betaF))-Is/betaF-Is/betaR-Is/betaR =1/betaF*Ic-Is/betaF-2Is/betaR 以上で、Ic, Ie と Ib の関係式が定義できたので、再計算する。すべての変数を初期化する。 (%i38) kill(all); Ic の関数を定義する。 (%i1) Ic:Is*(exp(Vbe/(N*Vt))-exp(Vbc/(N*Vt)))-Is/betaR*(exp(Vbc/(N*Vt))-1); Ie の関数を定義する。 (%i2) Ie:Is*(exp(Vbe/(N*Vt))-exp(Vbc/(N*Vt)))+Is/betaF*(exp(Vbe/(N*Vt))-1);

(30)

最後に、Ib の関数を定義する。 (%i3) Ib:Is/betaF*(exp(Vbe/(N*Vt))-1)+Is/betaR*(exp(Vbc/(N*Vt))-1); Vbc=Vbe-Vcc の関係を用いて、変数変換する。 (%i4) ratsubst(Vbe-Vcc,Vbc,Ic); 得られた数式に、値を代入する。 (%i5) ev(%,Is:10^-13,Vt:0.026,betaF:170,betaR:170,Vcc:12,N:1.4); 値を代入した数式を関数として定義する。 (%i6) define(ICC(Vbe),%); 関数の動作を確認する。 (%i7) ICC(0.75); つぎに、Ie に対して (%i8) ratsubst(Vbe-Vcc,Vbc,Ie);

(31)

得られた数式に、値を代入する。 (%i9) ev(%,Is:10^-13,Vt:0.026,betaF:170,betaR:170,Vcc:12,N:1.4); IEE の関数を定義する。 (%i10) define(IEE(Vbe),%); 関数の動作を確認する。 (%i11) IEE(0.75); 最後に、Ib に対して、 (%i12) ratsubst(Vbe-Vcc,Vbc,Ib); 数値を代入する。 (%i13) ev(%,Is:10^-13,Vt:0.026,betaF:170,betaR:170,Vcc:12,N:1.4); IBB 関数を定義する。 (%i14) define(IBB(Vbe),%);

(32)

IBB 関数の動作を確認する。 (%i15) IBB(0.75); 計算できたので、関数をセミログのグラフで表示する。 (%i16) wxplot2d([ICC(x),IEE(x),IBB(x)], [x,0.3,0.8], [logy], [xlabel,""], [ylabel,""], [legend,false], [gnuplot_preamble,"set grid"] ); 得られたグラフは、セミロググラフ上で直線的に変化しているので、指数関数的に変化することが確認できる。 Ib-Vbe の関数 IBB をグラフ表示する。 (%i17) wxplot2d(IBB(x), [x,0.3,0.8], /* [logy], */ [xlabel,"Vbe[V]"], [ylabel,"IBB[A]"], [legend,false], [gnuplot_preamble,"set grid"] ); Fig.1 ICC,IEE,IBBのグラフ表示

(33)

ここで、Ib の方程式を確認する。 (%i18) Ib; トランジスタのバイアス関係：Vbc=Vbe-Vcc を用いて、変数変換する。 (%i19) Ibb:ratsubst(Vbe-Vcc,Vbc,Ib); Ic と Ib のグラフを表示する。解析解は得られないので、Vbe のリストに対応した Ib と Ic のリストを作成する。はじめに、Vbe の変化に対応する xdata のリストを作成する。 (%i20) xdata:makelist(x,x,7,9,0.02)$ (%i21) xxdata:xdata*0.1; Fig.2 IBB-Ibe,のグラフ表示

(34)

IBB に代入して、IBB の計算を実行する。 (%i22) ydata:maplist(IBB,xxdata)$ hFE=ICC(x)/IBB(x) を定義して、グラフ表示する。横軸 X が Vbe に相当する。 (%i24) wxplot2d(ICC(x)/IBB(x), [x,0.7,1.0], /* [logy],*/ [xlabel,"Vbe"], [ylabel,"IBB"], [legend,false],

[gnuplot_preamble,"set grid;set yrange[150:200]"] );

このグラフから、hFE が一定値の 170 を表示することが確認できる。 Vbe データリストを ICC 関数に代入して、ICC をリストデータとして求める。 (%i25) y3data:maplist(ICC,xxdata)$ 得られたリストをグラフ表示する。 (%i26) wxplot2d([discrete,ydata,y3data], /* [logy], */ [xlabel,"Ib[A]"], [ylabel,"Ic[A]"], [legend,false], [gnuplot_preamble,"set grid"] ); Fig.3 IBB-Ibe,のグラフ表示

(35)

(36)

アーリー効果を考慮した静特性の Ebers-Moll Model について [目的]

トランジスタのモデルにおいて、アーリー効果を考慮した Ebers-moll モデルのグラフを表示する。 [参考文献]

[1]p325, Sima Dimitrijev,

"Understanding Semiconductor Devices", Oxford University Express., 2000 [手順と結果]

変数を初期化する。 (%i1) kill(all);

アーリー効果を考慮した飽和電流:Is を定義する。[1] VA：アーリー電圧 for Active 領域,

VB：アーリー電圧 for Reverse 領域 (%i1) Is:Is0*(1-Vbc/VA-Vbe/VB); Ic を定義する。 (%i2) Ic:Is*(exp(Vbe/Vt)-1)-(1+1/betaR)*Is*(exp(Vbc/Vt)-1); Vbc=Vbe-Vcc を用いて、変数を変換する。 (%i3) ratsubst(Vbe-Vcc,Vbc,Ic);

Fig.1 Ebers – Moll Model 5-6

(37)

出力した式に、値を代入する。 (%i4) ev(%,Is0:10^-15,Vt:0.026,betaF:170,betaR:5,VA:50,VB:50); 値を代入した式を、電流 ICC を Vcc と Vbe の関数として定義する。 (%i5) define(ICC(Vcc,Vbe),%); 定義の確認するために、数値を代入する。 (%i6) ICC(5,0.8);

(38)

電流 ICC のグラフを表示する。 (%i7) wxplot2d(ICC(x,0.8), [x,0.01,6],[y,0,0.1], /* [logy], */ [xlabel,"Vce[V]"], [ylabel,"Icc[A]"], [legend,false], [gnuplot_preamble,"set grid"] ); つぎに、電流 Ib を定義する。 (%i8) Ib:Is/betaF*(exp(Vbe/Vt)-1)+Is/betaR*(exp(Vbc/Vt)-1); Vbc=Vbe-Vcc の関係を用いて、変数変換する。 (%i9) ratsubst(Vbe-Vcc,Vbc,Ib); Fig.3 定義した関数のグラフ

(39)

出力された数式に、値を代入する。 (%i10) ev(%,Is0:10^-15,Vt:0.026,betaF:170,betaR:5,VA:50,VB:50); 出力された数式を、Vcc と Vbe を変数とする関数 IBB(Vcc,Vbe)として定義する。 (%i11) define(IBB(Vcc,Vbe),%); 定義の確認のために、数値を代入する。 (%i12) IBB(5,0.8);

(40)

定義した IBB(Vcc,Vbe)をグラフ表示する。 (%i13) wxplot2d(IBB(5,x), [x,0.01,0.8], /* [logy], */ [xlabel,"Vbe[V]"], [ylabel,"IBB[A]"], [legend,false], [gnuplot_preamble,"set grid"] );

以上で、トランジスタの Active 領域での Ic-Vce グラフと Ib-Vbe グラフが表示できました。 Fig.4 定義した関数のグラフ

(41)

5-7 Ebers-Moll model と実験データの比較について [目的]

Ebers-Moll モデルを用いた計算値と実験データを比較する。

[参考文献]

[1]p325, Sima Dimitrijev,

"Understanding Semiconductor Devices", Oxford University Express., 2000

[手順と結果] 変数の初期化する。 (%i32) kill(all); ベース電流 Ib = 15uA の実験データについて、印加電圧：Vcc を datax に格納する。 (%i1) datax:[0.05,0.1,0.2,0.3,0.5,0.6,0.7,1,2,2.5,3,4,5]; datay に測定電圧 Vce を格納する。 (%i2) datay:[0.038,0.06,0.089,0.11,0.15,0.18,0.24,0.53,1.53,2.03,2.53,3.53,4.52]; dataz に、測定電流 Ic[mA]を格納する。 (%i3) dataz:[0.082,0.238,0.653,1.117,2.047,2.447,2.689,2.739,2.76,2.769,2.776,2.792,2.806]; 実験データの電流値の mA を A に変換する。 (%i4) datazmA:dataz*10^-3;

(42)

実験データをグラフ表示する。 (%i5) wxplot2d([discrete,datay,datazmA], /* [x,2000,200*10^3], */ /*[logx],*/ /*[logy],*/ [style,points], [color,red], [gnuplot_preamble,"set grid"]); 同様に、Ib=30uA のときのデータをリスト格納する。 (%i6) datay30u:[0.0306,0.0478,0.0706,0.0868,0.1121,0.1365,0.1909,0.5770,1.0733,1.5685,2.064,3.0554,4.0478]; 電流値を格納する。 (%i7) dataz30u:[0.123,0.31,0.764,1.258,2.285,3.318,4.76,5.428,5.46,5.485,5.506,5.558,5.605]; 電流値の mA を A に変換する。 (%i8) dataz30umA:dataz30u*10^-3; Fig.1 実験値のグラフ

(43)

格納したデータをグラフ表示する。 (%i9) wxplot2d([discrete,datay30u,dataz30umA], /* [x,2000,200*10^3], */ /*[logx],*/ /*[logy],*/ [style,points], [color,red], [gnuplot_preamble,"set grid"]); 格納した実験データのすべてを表示する。 (%i10) wxplot2d([[discrete,datay,datazmA],[discrete,datay30u,dataz30umA]], /* [x,2000,200*10^3], */ /*[logx],*/ /*[logy],*/ [xlabel,"Vce[V]"], [ylabel,"Ic[A]"], [style,points,points], [color,red,blue], [legend,"Ib:15uA","Ib:20uA"], [gnuplot_preamble,"set grid"],

[gnuplot_preamble,"set key right bottom;"]);

(44)

Ebers-Moll のトランジスタのモデルを定義する。 (%i11) Is:Is0*(1-Vbc/VA-Vbe/VB); 電流値：Ic を定義する。 (%i12) Ic:Is*(exp(Vbe/Vt)-1)-(1+1/betaR)*Is*(exp(Vbc/Vt)-1); 電圧 Vbc=Vbe-Vcc を用いて、変数の変換する。 (%i13) ratsubst(Vbe-Vcc,Vbc,Ic); 実験データを用いて、Is0 を求める。 Vbe は、測定していないので Vbe=0.8[V]と仮定する。 (%i14) lnIs:log(5.6*10^-3)-0.8/0.026; 以上から、飽和電流：Is00 は以下となる。 (%i15) Is00:exp(%); 得られた値を、SPICE モデル式に代入する。 (%i16) ev(%o13,Is0:Is00,Vt:0.026,betaF:185,betaR:5,VA:50,VB:50);

(45)

Vcc と Vbe の関数として ICC を定義する。 (%i17) define(ICC(Vcc,Vbe),%); 計算の確認のため数値を代入する。 (%i18) ICC(5,0.8); 電流関数 ICC のグラフを表示する。 (%i19) wxplot2d(ICC(x,0.8), [x,0.01,6],[y,0,0.01], /* [logy], */ [xlabel,"Vce[V]"], [ylabel,"Icc[A]"], [style,points,points], [color,red,blue], [legend,false], [gnuplot_preamble,"set grid"] ); Fig.4 Ic-Vce の理論のグラフ

(46)

SPICE モデルのグラフと実験データを同時に表示する。 (%i20) wxplot2d([[discrete,datay30u,dataz30umA],ICC(x,0.8)], [x,0.01,5],[y,0,0.007], /* [logy], */ [xlabel,"Vce[V]"], [ylabel,"Ic[A]"], [style,points,points], [color,red,blue], [legend,false], [gnuplot_preamble,"set grid"] ); 相違を確認するために、電流値の一部分を拡大表示する。 (%i21) wxplot2d([[discrete,datay30u,dataz30umA],ICC(x,0.8)], [x,0.01,4],[y,0.004,0.007], /* [logy], */ [xlabel,"Vce[V]"], [ylabel,"Ic[A]"], [style,points,points], [color,red,blue], [legend,false], [gnuplot_preamble,"set grid"] ); Fig.5 Ic-Vce の実験値と理論のグラフ Fig.6 Ic-Vce の拡大したグラフ

(47)

拡大したグラフにおいて、Vce=0.5 以下で不一致であることが確認できる。さらに、実験データと計算グラフでのアーリー電圧が一致していないことがわかる。つぎに、実験データを用いて、アーリー電圧を求める。 VB の項を無視すると、以下で Ic と AV は計算できる。 Ic1=Ic(0)(1+Vcb1/VA) Ic2=Ic(0)(1+Vcb2/VA) 以上の 2 式から、VA は以下の式となる。 (%i22) VA0:(Vcb2-Vcb1)*(Ic2/Ic1)/(Ic2/Ic1-1); Vcb=Vce-Vb を用いて、変数変換する。ただし、Vbe を測定していないので、Vbe=0.8[V]と仮定して計算する。使用データは、Ib=30uA のとき、(Ic,Vce)=(5.605mA,4.0478V),(5.506mA,2.064V)を使用する。 (%i23) Vcb20:4.0478-0.8; Vce=2.064 のときも同様に計算する。 (%i24) Vcb10:2.064-0.8; すべての計算した値を代入する。アーリー電圧：VA は以下の値となる。 (%i25) ev(VA0,Vcb2:Vcb20,Vcb1:Vcb10,Ic2:5.605*10^-3,Ic1:5.506*10^-3); 得られたアーリー電圧を用いて、新しい ICC 定義をする。数値をもう一度代入する。 (%i26) ev(%o13,Is0:Is00,Vt:0.026,betaF:185,betaR:5,VA:112,VB:50); I_𝐶(|𝑉_𝐵𝐶| = 0) 𝑉_𝐴 = 𝐼_𝐶(|𝑉_𝐵𝐶|) |𝑉_𝐴| + |𝑉_𝐵𝐶| Early 電圧と電流の関係式

(48)

表示された数式を、ICC０関数として定義する。 (%i27) define(ICC0(Vcc,Vbe),%); 実験データと定義した関数のグラフを同時に表示する。 (%i28) wxplot2d([[discrete,datay30u,dataz30umA],ICC0(x,0.8)], [x,0.01,4],[y,0.004,0.007], /* [logy], */ [xlabel,"Vce[V]"], [ylabel,"Ic[A]"], [style,points,points], [color,red,blue], [legend,false], [gnuplot_preamble,"set grid"] ); Fig.7 アーリー効果ありの Ic-Vce グラフを拡大したグラフ

(49)

付録. 1 単位の解析について [目的] 室温電圧：Vrm について Maxima で使用可能である単位計算 Package を使用して計算する。参考サイト： [1]http://www.physics.nist.gov/cuu/Units/index.html [2] Essentials of the SI http://www.physics.nist.gov/cuu/Units/units.html (%i1) kill(all); 単位計算可能 Package を読み込む (%i1) load(ezunits); Ref. [3] 45.2 Introduction to physical_constants http://maxima.sourceforge.net/docs/manual/de/maxima_45.html [4] http://physics.nist.gov/cuu/Constants/index.html

(50)

物理定数の Package を呼び出す。 (%i2) load(physical_constants); 電子の電荷量を確認する。 (%i3) %%e; 数値表示する。 (%i4) constvalue(%); ボルツマン定数を数値表示する。 (%i5) constvalue(%%k); 室温熱電圧を計算する。単位を含まない 300 の値を用いる。 (%i6) %%k*300/%%e; 数値で表示する。 (%i7) vrm:constvalue(%); (%i8) vrm; 室温 Trm を 300K とする。 (%i9) Trm:300 ` K;

(51)

単位を含む変数を用いて計算する。 (%i10) %%k*Trm/%%e; 数値で表示する。単位計算も実行されます。単位が、J/C となる (%i11) constvalue(%); [J/C]は、W[J/s]=V[V]*I[A]から、[J]=[V]*[C]となるので、 [J/C]=[V]であることが確認できます。参考文献：

(52)

付録. 2 熱電圧(Thermal Voltage)について [目的] 熱電圧(thermal Voltage)は、kT/q で定義される。熱電圧の室温での値、単位について確認する。 [手順と結果] 変数の初期化する。 (%i14) kill(all);

電子の電荷量：q(charge of the electron)[C] (%i1) q:1.6*10^-19; ボルツマン定数：k[J/K] (%i2) k:1.38*10^-23; 熱電圧(Thermal Voltage)：VT を以下で定義する。温度[K]を室温として、熱電圧を求める。 (%i3) VT:k*300/q; 飽和電流：Is [A] (%i4) Is:0.1*10^-12; 使用例を示す。ダイオードの電流 ID = Is*exp(VD/(N*VT)-1) VD:ダイオードに印加される電圧、理想係数：N として、1 ≦ N ≦ 2 の間の値を取る。 VD>0.2[V]の場合は, ID ≒ exp(VD/(N*VT))と近似できるダイオード電流：ID を定義する。 (%i5) ID:Is*exp(VD/VT); VD の関数を IDD(VD)を定義する。 --> define(IDD(VD),ID);

(53)

定義したダイオードの電流関数 IDD をグラフ表示する。 --> wxplot2d(IDD(VD),[VD,0.001,0.8], /* [logy], */ [xlabel,"VD[V]"], [ylabel,"ID[A]"], [gnuplot_preamble,"set grid"]); 電流の縦軸をログ表示にして、表示する。 Is と VD の関係が直線表示されることが確認できる。 --> wxplot2d(IDD(VD),[VD,0.001,0.8], [logy], [xlabel,"VD[V]"], [ylabel,"ID[A]"], [gnuplot_preamble,"set grid"]); Fig.1 ダイオード特性 Fig.2 Semi-Log グラフでのダイオード特性

(54)

最後に、熱電圧の単位を確認する。 (%i25) load(unit); 準単位系を定義する。 (%i28) setunits([J,V,ohm,farad,henry,coulomb]); 熱電圧の単位を計算させる。 (%i29) (J/K)*K/coulomb; 電圧の単位の V が得られることが確認できた。
