シグナルクオリティアナライザ-R MP1900A セレクションガイド

(1)

Selection Guide

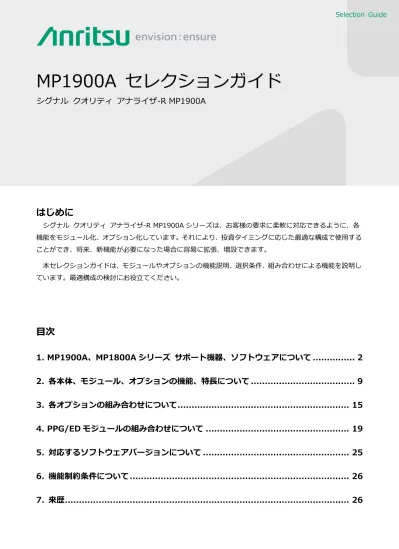

はじめに

シグナルクオリティアナライザ-R MP1900A シリーズは、お客様の要求に柔軟に対応できるように、各機能をモジュール化、オプション化しています。それにより、投資タイミングに応じた最適な構成で使用することができ、将来、新機能が必要になった場合に容易に拡張、増設できます。本セレクションガイドは、モジュールやオプションの機能説明、選択条件、組み合わせによる機能を説明しています。最適構成の検討にお役立てください。

1. MP1900A、MP1800A シリーズサポート機器、ソフトウェアについて ... 2

2. 各本体、モジュール、オプションの機能、特長について ... 9

3. 各オプションの組み合わせについて ... 15

4. PPG/ED モジュールの組み合わせについて ... 19

5. 対応するソフトウェアバージョンについて ... 25

6. 機能制約条件について ... 26

7. 来歴 ... 26

MP1900A セレクションガイド

シグナルクオリティアナライザ-R MP1900A

(2)

2

1. MP1900A、MP1800A シリーズサポート機器、ソフトウェアについて

MP1900A、MP1800A メインフレームに応じて対応するモジュール、ソフトウェアが異なります。測定アプリケーション、ビットレートから、モジュール、ソフトウェア、拡張用機器を選択してください。

表 1-1 MP1900A、MP1800A 本体がサポートするモジュールについて

形名品名 MP1900A MP1800A MU181000A 12.5GHz シンセサイザ *1 MU181000B 12.5GHz 4 ポートシンセサイザ ✓ ✓ MU181000B-002 SSC 拡張 ✓ MU181020B 14Gbit/s PPG *2 _✓ MU181040B 14Gbit/s ED *2 _✓ MU181500B ジッタ変調源 ✓ ✓

MU181800B 14GHz Clock Distributor ✓

MU195020A 21G/32G bit/s SI PPG ✓ MU195040A 21G/32G bit/s SI ED ✓

MU196020A PAM4 PPG ✓

MU196040A PAM4 ED ✓

MU195050A Noise Generator ✓

MU183020A 28G/32G bit/s PPG ✓ ✓

MU183021A 28G/32G bit/s 4ch PPG ✓ ✓

MU183040B 28G/32G bit/s High Sensitivity ED ✓ ✓ MU183041B 28G/32G bit/s 4ch High Sensitivity ED ✓ ✓

MP1825B 4 タップエンファシス *3 _✓

MP1861A 56G/64G bit/s MUX ✓

MP1862A 56G/64G bit/s DEMUX ✓

*1 製造中止機種

*2 2.4 Gbit/s 以上は MU1950xxx シリーズモジュールで対応しています。 *3 エンファシス機能は MU195020A-011、021 を選択してください。

(3)

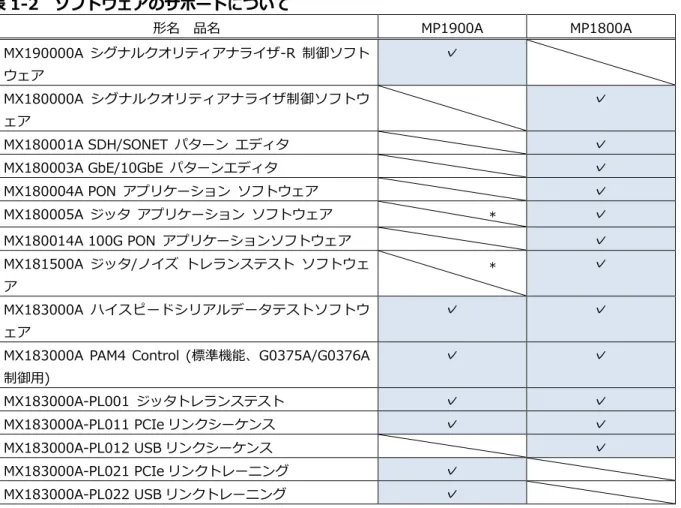

表 1-2 ソフトウェアのサポートについて

形名品名 MP1900A MP1800A MX190000A シグナルクオリティアナライザ-R 制御ソフトウェア ✓ MX180000A シグナルクオリティアナライザ制御ソフトウェア ✓ MX180001A SDH/SONET パターンエディタ ✓ MX180003A GbE/10GbE パターンエディタ ✓ MX180004A PON アプリケーションソフトウェア _✓ MX180005A ジッタアプリケーションソフトウェア _* ✓ MX180014A 100G PON アプリケーションソフトウェア ✓ MX181500A ジッタ/ノイズトレランステストソフトウェア * ✓ MX183000A ハイスピードシリアルデータテストソフトウェア ✓ ✓

MX183000A PAM4 Control (標準機能、G0375A/G0376A 制御用) ✓ ✓ MX183000A-PL001 ジッタトレランステスト ✓ ✓ MX183000A-PL011 PCIe リンクシーケンス ✓ ✓ MX183000A-PL012 USB リンクシーケンス ✓ MX183000A-PL021 PCIe リンクトレーニング ✓ MX183000A-PL022 USB リンクトレーニング ✓ * ジッタトレランス、スイープ測定は、MX183000A-PL001 をお使いください。

表 1-3 PAM4、USB 拡張ボックスのサポートについて

形名品名 MP1900A MP1800A

G0373A USB Test Adapter ✓

G0361A 64Gbaud 2-bit DAC with MUX ✓ ✓

G0374A 64Gbaud PAM4 DAC ✓ ✓

G0375A 32Gbaud Power PAM4 Converter ✓ ✓

G0376A 32Gbaud PAM4 Decoder ✓ ✓

(4)

4

1-a. 測定アプリケーションによる PPG/ED モジュールのセレクション

以下の測定アプリケーション例に応じて PPG および ED モジュールを選択してください。・表 1-1 で記載している対応本体とセットでお選びください。

・ PAM4 測定アプリケーションは 2 機種の記載がある場合があります（表 1-5 28G/32G 測定アプリケーション・機能別対応 PPG/ED）。PAM4 測定向けには新機種の MU1960xx を推奨しますが、既存 MU1950xx へ拡張ボックス（表 1-3）を追加することも可能です。両機種の機能・性能の違いについては表 1-7 を参照ください。

・ MP1900A、MP1800A 両方で対応している場合は、MU1950xxx シリーズと MU1830xxx シリーズの機能・性能の違い（表 1-7）を参照して選択してください。

表 1-4 21 Gbit/s 測定アプリケーション・機能別対応 PPG/ED

測定アプリケーション、必要機能 MP1900A シリーズ MP1800A シリーズ PCI Express Gen1～4 レシーバテスト

Link Sequence、Dynamic Link Training、LTSSM 解析、 SKP OS Insertion/Filtering 機能、SSC 受信に対応し、 PCIe Gen1~4 の Root Complex、End Point の Receiver Sensitivity、JTOL 測定が可能

MU195020A MU195040A

USB3.1 レシーバテスト

LFPS 発生、Link Sequence、SKP OS Insertion/Filtering 機能、SSC 受信に対応し、USB3.1 の Host、Device の Receiver Sensitivity、JTOL 測定が可能 MU195020A MU195040A MU18302xA MP1825B G0373A Link Training、LTSSM 解析が可能 - Thunderbolt3 レシーバテスト エンファシス出力、ジッタ発生による Thunderbolt3 Host、Device の Stressed Receiver Sensitivity 測定が可能

MU195020A MU183020A MP1825B *1

InfiniBand FDR(14 Gbit/s) AOC テスト MU195020A MU183020A

MP1825B*2 デバイス、バックプレーン、アクティブケーブル 10 GbE/40 GbE など向けデバイス・バックプレーンの BER 測定。エンファシス、ジッタ、クロックリカバリ機能を使用。 MU195020A MU195040A MU183020A MP1825B MU183040B 光モジュール、TOSA/ROSA、ドライバアンプ 10 GbE/40 GbE など向け光モジュール、上記高振幅アプリケーション以外の BER 測定 MU195020A MU195040A MU181020B MU181040B 10G PON MU181020B MU181040B 光周回試験、バースト信号テスト バースト信号、マーク率 1/2 以外のパターンによる BER 測定 MU181020B MU181040B EML-TOSA 評価、高振幅信号によるテスト EML-TOSA 評価用、分岐によるマルチチャネル化用に、 3.5 Vp-p データ出力オプションの高振幅信号とクロスポイント制御を使用 MU181020B *1 Thunderbolt Plugfest で推奨されている測定器です。 *2 IBTA Plugfest で推奨されている測定器です。

(5)

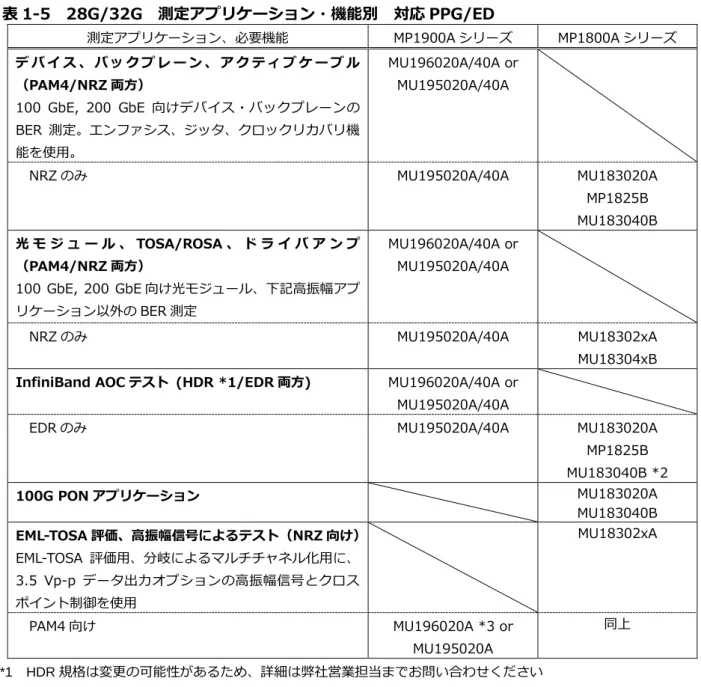

表 1-5 28G/32G 測定アプリケーション・機能別対応 PPG/ED

測定アプリケーション、必要機能 MP1900A シリーズ MP1800A シリーズ デバイス、バックプレーン、アクティブケーブル （PAM4/NRZ 両方） 100 GbE, 200 GbE 向けデバイス・バックプレーンの BER 測定。エンファシス、ジッタ、クロックリカバリ機能を使用。 MU196020A/40A or MU195020A/40A NRZ のみ MU195020A/40A MU183020A MP1825B MU183040B 光モジュール、 TOSA/ROSA 、ドライバアンプ （PAM4/NRZ 両方） 100 GbE, 200 GbE 向け光モジュール、下記高振幅アプ リケーション以外の BER 測定 MU196020A/40A or MU195020A/40A NRZ のみ MU195020A/40A MU18302xA MU18304xB

InfiniBand AOC テスト (HDR *1/EDR 両方) MU196020A/40A or

MU195020A/40A

EDR のみ MU195020A/40A MU183020A

MP1825B MU183040B *2 100G PON アプリケーション MU183020A MU183040B EML-TOSA 評価、高振幅信号によるテスト（NRZ 向け） EML-TOSA 評価用、分岐によるマルチチャネル化用に、 3.5 Vp-p データ出力オプションの高振幅信号とクロスポイント制御を使用 MU18302xA PAM4 向け MU196020A *3 or MU195020A 同上 *1 HDR 規格は変更の可能性があるため、詳細は弊社営業担当までお問い合わせください *2 IBTA Plugfest で推奨されている測定器です *3 外部アンプが必要です表 1-4、1-5 で複数機種が記載されている場合は、以下の主な機能・性能を参考に測定条件に合う方を選択してください。・表 1-1 で記載している対応本体とセットで選択してください。・PCIe、USB アプリケーションなどで求められるリンクトレーニング、LTSSM 解析には、MU195020A/MU195040A を選択してください。・PPG について、PAM4 を新規に使用、または高機能・高性能、および 32G を超えるレートが必要な場合は、MU196020A を選択してください。既存モジュールで PAM を実現したい場合や、Emphasis 発生機能、広い振幅可変範囲(比)が求められる場合は、MU195020A を選択してください。出力振幅 1.3 Vp-p 以上で使用する場合と、クロスポイント制御を行う場合は MU183020A を選択してください。

・ED について、PAM4 を新規に使用、または高機能・高性能が必要な場合は MU196040A を選択してください。既存モジュールで PAM を実現したい場合や、CTLE 機能や SSC 対応 CDR を使用する場合は MU195040A を選択してください。CTLE を使用しない場合で、Eye Height 15 mV(代表値)、Eye Amplitude 22 mVp-p(代表値)、または 31 mVp-p 以下の小振幅信号を評価する場合は MU183040B を選択してください。

(6)

6

表 1-6 53G/58G 測定アプリケーション・機能別対応 PPG

測定アプリケーション、必要機能 MP1900A シリーズ デバイス、バックプレーン、アクティブケーブル （PAM4/NRZ 両方） 200 GbE, 400 GbE 向けデバイス・バックプレーンの BER 測定用 *1。エンファシス、ジッタ機能を使用。 MU196020A 光モジュール、 TOSA/ROSA 、ドライバアンプ （PAM4/NRZ 両方） 200 GbE, 400 GbE 向け光モジュール、下記高振幅アプ リケーション以外の BER 測定用 *1 MU196020A EML-TOSA 評価、高振幅信号によるテスト（PAM4/NRZ 両方） EML-TOSA 評価用 MU196020A *1 *1 DUT の BER 測定機能を使用 *2 外部アンプが必要です

(7)

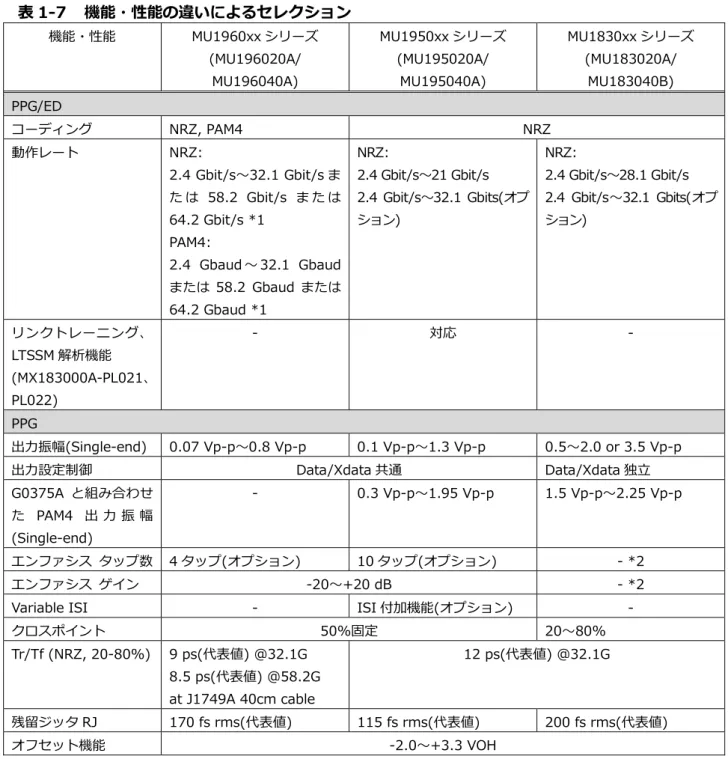

表 1-7

機能・性能の違いによるセレクション

機能・性能 MU1960xx シリーズ (MU196020A/ MU196040A) MU1950xx シリーズ (MU195020A/ MU195040A) MU1830xx シリーズ (MU183020A/ MU183040B) PPG/ED コーディング NRZ, PAM4 NRZ 動作レート NRZ: 2.4 Gbit/s～32.1 Gbit/s または 58.2 Gbit/s または 64.2 Gbit/s *1 PAM4: 2.4 Gbaud ～ 32.1 Gbaud または 58.2 Gbaud または 64.2 Gbaud *1 NRZ: 2.4 Gbit/s～21 Gbit/s 2.4 Gbit/s～32.1 Gbits(オプション) NRZ: 2.4 Gbit/s～28.1 Gbit/s 2.4 Gbit/s～32.1 Gbits(オプション) リンクトレーニング、 LTSSM 解析機能 (MX183000A-PL021、 PL022) - 対応 -PPG 出力振幅(Single-end) 0.07 Vp-p～0.8 Vp-p 0.1 Vp-p～1.3 Vp-p 0.5～2.0 or 3.5 Vp-p 出力設定制御 Data/Xdata 共通 Data/Xdata 独立 G0375A と組み合わせた PAM4 出力振幅 (Single-end) - 0.3 Vp-p～1.95 Vp-p 1.5 Vp-p～2.25 Vp-p エンファシスタップ数 4 タップ(オプション) 10 タップ(オプション) - *2 エンファシスゲイン -20～+20 dB - *2

Variable ISI - ISI 付加機能(オプション) -

クロスポイント 50%固定 20～80% Tr/Tf (NRZ, 20-80%) 9 ps(代表値) @32.1G 8.5 ps(代表値) @58.2G at J1749A 40cm cable 12 ps(代表値) @32.1G 残留ジッタ RJ 170 fs rms(代表値) 115 fs rms(代表値) 200 fs rms(代表値) オフセット機能 -2.0～+3.3 VOH *1 上限は選択オプション、MU196040A は 32.1G まで *2 MP1825B を使用した場合は 4 タップ、-20～+20 dB コントロール。

(8)

8 機能・性能 MU1960xx シリーズ (MU196020A/ MU196040A) MU1950xx シリーズ (MU195020A/ MU195040A) MU1830xx シリーズ (MU183020A/ MU183040B) ED 入力振幅(Single-end) NRZ: 0.05 Vp-p～1.0 Vp-p PAM4: 0.3 Vp-p～1.0 Vp-p NRZ: 0.05 Vp-p～1.0 Vp-p 入力感度 (PAM4) (Eye height) @32.1Gbaud 23 mV(代表値） - - 入力感度 (NRZ) (Eye height) (Eye amplitude) @32.1Gbit/s 23 mV(代表値） 32 mVp-p(代表値), ≤ 50 mVp-p

@28Gbit/s、at CTLE OFF 15 mV(代表値) 22 mVp-p(代表値), ≤ 31 mVp-p @28Gbit/s 10 mV(代表値) 15 mVp-p(代表値), ≤ 25 mVp-p CTLE 機能 - 0～-12 dB(オプション) - クロックリカバリ 25.5G ～ 32.1G( オプション) 2.4 Gbit/s～32.1 Gbit/s(オプション), SSC 入力対応 2.4 Gbit/s～28.1 Gbit/s(オプション), 25.5 Gbit/s～32.1 Gbit/s (オプション), SSC 入力未対応 PAM4 カウンタ MSB/LSB, Symbol 0～3 -

(9)

2. 各本体、モジュール、オプションの機能、特長について

ここでは、各本体、モジュール、オプションの機能、特長について説明します。詳細な機能、仕様はカタログを参照してください。 表 2-1: メインフレームの機能と特長 MP1900A シグナルクオリティアナライザ-R タッチパネル操作画面付きメインフレーム。最大 8 スロット分のモジュールを挿入できます。MX190000A シグナルクオリティアナライザ制御ソフトウェアがインストールされています。GPIB、LAN リモート制御機能付き。 表 2-2: クロックモジュールの機能と特長 MU181000B 12.5GHz 4 ポートシンセサイザ 0.1 GHz～12.5 GHz のクロックを出力する 2 スロット幅のモジュール。クロックの出力ポート数は 4 ポート。 MU181000B-001 ジッタ変調ジッタが印加されたクロックを出力できるオプション。ジッタが印加されたクロックを PPG モジュールへ入力することでジッタの印加されたデータを出力できます。 MU181000B-002 SSC 拡張

PCIe Host が DUT である場合に、Host からの Refclk 信号を入力して同期したクロックを出力することができます。 MP1900A で使用することができるオプションです。 MU181500B ジッタ変調源入力されたクロックにジッタを印加する 2 スロット幅のモジュール。SJ、 RJ、BUJ、SSC を印加することができ、MU181000A/B-001 と併用することで、最大 2 種類の SJ を印加できます。 MU181800B 14GHz クロック分配器 0.1 GHz～14 GHz のクロックを 5 分岐するモジュール。最大 5 枚までの PPG モジュールクロックを分配することができます。 MU181800B-005 14.1GHz 拡張周波数拡張オプション。14.1 GHz までの信号を入出力できます。 表 2-3: PPG モジュールの機能と特長 MU195020A 21G/32G bit/s SI PPG 21 Gbit/s または 32.1 Gbit/s までの信号を出力できる差動インタフェースに対応したパルスパターン発生器モジュール。PRBS などさまざまなパターンを生成できます。オプションで 1ch または 2ch データ出力を選択可能です。PCIe リンクトレーニングに対応します。 MU195020A-001 32.1Gbit/s 拡張上限動作周波数を 21 Gbit/s→32.1 Gbit/s に拡張するオプション。2.4 Gbit/s～32.1 Gbit/s のビットレート範囲で使用できます。本オプションを搭載しない場合のビットレートは、2.4 Gbit/s ~21 Gbit/s です。 MU195020A-010 1ch Data Output 1ch 差動データ出力、出力振幅 0.1 Vp-p～1.3 Vp-p のオプションです。 MU195020A-020 2ch Data Output 2ch 差動データ出力、出力振幅 0.1 Vp-p～1.3 Vp-p のオプションです。 MU195020A-011 1ch 10Tap Emphasis 1ch 差動データ出力に 10 タップエンファシス機能を内蔵したオプションです。オプション 010 の場合に選択可能です。 MU195020A-021 2ch 10Tap Emphasis 2ch 差動データ出力に 10 タップエンファシス機能を内蔵したオプションです。オプション 020 の場合に選択可能です。 MU195020A-030 1ch Data Delay 位相可変オプション。クロックに対してデータの位相を可変できます。オプション 010 の場合に選択可能です。 MU195020A-031 2ch Data Delay 位相可変オプション。クロックに対してデータの位相を可変できます。オプション 020 の場合に選択可能です。

(10)

10 MU195020A-040 1ch Variable ISI エンファシス制御による ISI をエミュレートした信号発生が可能。オプション 011 の場合に選択可能です。 MU195020A-041 2ch Variable ISI エンファシス制御による ISI をエミュレートした信号発生が可能。オプション 021 の場合に選択可能です。 MU196020A PAM4 PPG PAM4, NRZ をサポートし、32.1G または 58.2G または 64.2G までの信号を出力できる差動インタフェースに対応したパルスパターン発生器モジュール。PAM４, NRZ 用のさまざまなパターンを生成できます。 MU196020A-001 32 Gbaud *1 2.4 Gbaud～32.1 Gbaud の動作レート範囲で使用できます。 MU196020A-002 58 Gbaud *1 2.4 Gbaud～58.2 Gbaud の動作レート範囲で使用できます。 MU196020A-003 64 Gbaud *1 2.4 Gbaud～64.2 Gbaud の動作レート範囲で使用できます。 MU196020A-112 58 Gbaud 拡張オプション 001 から、上限 58.2 Gbaud の動作レート拡張 MU196020A-113 64 Gbaud 拡張オプション 001 から、上限 64.2 Gbaud の動作レート拡張 MU196020A-123 64 Gbaud 拡張オプション 002 から、上限 64.2 Gbaud の動作レート拡張 MU196020A-011 4Tap Emphasis ４タップエンファシス機能を内蔵したオプションです。 MU196020A-030 Data Delay 位相可変オプション。クロックに対してデータの位相を可変できます。 *1 いずれか選択 MU183020A 28G/32G bit/s PPG 28.1 Gbit/s または 32.1 Gbit/s までの信号を出力できる差動インタフェースに対応したパルスパターン発生器モジュール。PRBS などさまざまなパターンを生成できます。オプションで 1ch または 2ch データ出力を選択可能です。ハーフレートまたはクオーターレートクロックで動作します。出力クロックはフルレートまたはハーフレートクロックから選択可能です。 MU183020A-001 32.1Gbit/s ビットレート拡張動作周波数を 32.1 Gbit/s に拡張するオプション。2.4 Gbit/s～32.1 Gbit/s のビットレート範囲で使用できます。本オプションを搭載しない場合のビットレートは、2.4 Gbit/s～28.1 Gbit/s です。 MU183020A-012 1ch 2V Data Output 差動 Data 信号出力数が 1ch で、振幅 2 Vp-p まで可変のオプション。0.5 Vp-p～2.0 Vp-p の範囲で振幅設定でき、オフセット、クロスポイントも可変のオプションです。 MU183020A-013 1ch 3.5V Data Output 差動 Data 信号出力数が 1ch で、振幅 3.5 Vp-p まで可変のオプション。 0.5 Vp-p～3.5 Vp-p の範囲で振幅設定でき、オフセット、クロスポイントも可変のオプションです。 MU183020A-022 2ch 2V Data Output 差動 Data 信号出力数が 2ch で、振幅 2 Vp-p まで可変のオプション。0.5 Vp-p～2.0 Vp-p の範囲で振幅設定でき、オフセット、クロスポイントも可変のオプションです。 MU183020A-023 2ch 3.5V Data Output 差動 Data 信号出力数が 2ch で、振幅 3.5 Vp-p まで可変のオプション。 0.5 Vp-p～3.5 Vp-p の範囲で振幅設定でき、オフセット、クロスポイントも可変のオプションです。

(11)

MU183020A-030 1ch Data Delay 位相可変オプション。クロックに対してデータの位相を可変できるため、複数枚の PPG モジュールに本オプションを実装させることで各 PPG モジュールをパターン同期できます。 Data 信号出力数 1ch(MU183020A-012/013)の場合に選択可能です。 MU183020A-031 2ch Data Delay 位相可変オプション。クロックに対してデータの位相を可変できるため、複数枚の PPG モジュールに本オプションを実装させることで各 PPG モジュールをパターン同期できます。Data 信号出力数 2ch(MU183020A-022/023)の場合に選択可能です。 MU183021A 28G/32G bit/s 4ch PPG 28.1 Gbit/s または 32.1Gbit/s までの信号を出力できる差動インタフェースに対応したパルスパターン発生器モジュール。PRBS などさまざまなパターンを生成できます。差動 Data 信号を 4ch 出力可能です。ハーフレートまたはクオーターレートクロックで動作します。出力クロックはフルレートまたはハーフレートクロックから選択可能です。 MU183021A-001 32.1Gbit/s ビットレート拡張動作周波数を 32.1 Gbit/s に拡張するオプション。2.4 Gbit/s～ 32.1Gbit/s のビットレート範囲で使用できます。本オプションを搭載しない場合のビットレートは、2.4 Gbit/s～28.1Gbit/s です。 MU183021A-012 4ch 2V Data Output 振幅 2 Vp-p までの振幅可変オプション。0.5 Vp-p～2. 0Vp-p の範囲で振幅設定でき、オフセット、クロスポイントも可変のオプションです。 MU183021A-013 4ch 3.5V Data Output 振幅 3.5 Vp-p までの振幅可変オプション。0.5 Vp-p～3.5 Vp-p の範囲で振幅設定でき、オフセット、クロスポイントも可変のオプションです。 MU183021A-030 4ch Data Delay 位相可変オプション。クロックに対してデータの位相を可変できるため、複数枚の PPG モジュールに本オプションを実装させることで各 PPG モジュールがパターン同期できます。 表 2-4: ED モジュールの機能と特長 MU195040A 21G/32G bit/s SI ED 21 Gbit/s または 32.1 Gbit/s までの信号を解析できる差動インタフェースに対応した誤り検出器モジュール。PPG から入力したハーフレートクロックまたはデータ入力から再生したクロックで動作します。オプションで 1ch または 2ch データ入力を選択可能です。PCIe リンクトレーニングに対応します。 MU195040A-001 32.1Gbit/s 拡張上限動作周波数を 21 Gbit/s→32.1 Gbit/s に拡張するオプション。2.4 Gbit/s～32.1 Gbit/s のビットレート範囲で使用できます。本オプションを搭載しない場合のビットレートは、2.4 Gbit/s ~21 Gbit/s です。 MU195040A-010 1ch ED 1ch 差動データ入力オプションです。 MU195040A-020 2ch ED 2ch 差動データ入力オプションです。 MU195040A-011 1ch CTLE 1ch 差動データ入力に CTLE 機能を内蔵したオプションです。オプション 010 の場合に選択可能です。 MU195020A-021 2ch CTLE 2ch 差動データ入力に CTLE 機能を内蔵したオプションです。オプション 020 の場合に選択可能です。 MU195040A-022 Clock Recovery データ入力からクロックを再生することができるオプションです。SSC 入力に対応します。

(12)

12 MU196040A PAM4 ED PAM4, NRZ をサポートし、32.1G までの信号を解析できる差動インタフェースに対応した誤り検出器モジュール。PPG から入力したハーフレートクロックまたはデータ入力から再生したクロックで動作します。 MU196040A-001 32.1 Gbaud Decoder (必須オプション) PAM4 信号をデコードするためのオプションです。 MU196040A-022 25.5G to 32.1G Clock Recovery データ入力からクロックを再生することができるオプションです。 MU196040A-041 SER Measurement PAM4 信号のシンボルエラー解析をするためのオプションです。 MU183040B

28G/32G bit/s High Sensitivity ED

28.1 Gbit/s または 32.1 Gbit/s までの信号を解析できる差動インタフェースに対応した誤り検出器モジュール。オプションで 1ch または 2ch データ入力を選択可能です。ハーフレートクロックで動作するため、PPG モジュールもしくは、顧客 DUT からのハーフレートクロックを入力します。 MU183040B-001 32.1Gbit/s ビットレート拡張動作周波数を 32.1 Gbit/s に拡張するオプション。2.4 Gbit/s～32.1 Gbit/s のビットレート範囲で使用できます。本オプションを搭載しない場合のビットレートは、2.4 Gbit/s～28.1 Gbit/s です。 MU183040B-010 1ch ED

差動 Data 信号入力数が 1ch のオプションです。入力 Data ~ Clock 間の位相可変機能に対応しています。

MU183040B-020 2ch ED

差動 Data 信号入力数が 2ch のオプションです。入力 Data ~ Clock 間の位相可変機能に対応しています。 MU183040B-022 2.4G to 28.1G bit/s Clock Recovery クロック再生オプション。データからクロックを再生するため、外部(PPG モジュール)からのクロック入力が不要となります。クロック信号は CH-1 に入力された Data 信号から再生され、各 CH に内部分配されます。本オプションでは、2.4 Gbit/s～28.1 Gbit/s に対応します。Bit-rate/1667, Bit-rate/2578, Variable (1 MHz～17 MHz, 1MHz Step)から、Loop 帯域を選択できます。本オプションと、MU183040B-023 とは、同時実装できません。 MU183040B-023 25.5G to 32.1G bit/s Clock Recovery クロック再生オプション。データからクロックを再生するため、外部(PPG モジュール)からのクロック入力が不要となります。クロック信号は CH-1 に入力された Data 信号から再生され、各 CH に内部分配されます。本オプションでは、25.5 Gbit/s～32.1 Gbit/s に対応します。Bit-rate/1667、 Bit-rate/2578 から、Loop 帯域を選択できます。本オプションと、 MU183040B-022 とは、同時実装できません。本オプションを選択するには、MU183040B-001 の搭載が必須です。

(13)

MU183041B

28G/32G bit/s 4ch High Sensitivity ED

28.1 Gbit/s または 32.1 Gbit/s までの信号を解析できる差動インタフェースに対応した誤り検出器モジュール。差動データ信号を 4ch 入力可能です。ハーフレートクロックで動作するため、PPG モジュールもしくは、顧客 DUT からのハーフレートクロックを入力します。 MU183041B-001 32.1Gbit/s ビットレート拡張動作周波数を 32.1 Gbit/s に拡張するオプション。2.4 Gbit/s～32.1 Gbit/s のビットレート範囲で使用できます。本オプションを搭載しない場合のビットレートは、2.4 Gbit/s～28.1 Gbit/s です。 MU183041B-022 2.4G to 28.1G bit/s Clock Recovery クロック再生オプション。データからクロックを再生するため、外部(PPG モジュール)からのクロック入力が不要となります。クロック信号は CH-1 に入力された Data 信号から再生され、各 CH に内部分配されます。本オプションでは、2.4 Gbit/s～28.1 Gbit/s に対応します。Bit-rate/1667、 Bit-rate/2578、Variable (1 MHz～17 MHz, 1 MHz Step)から、Loop 帯域を選択できます。本オプションと、MU183041B-023 とは、同時実装できません。 MU183041B-023 25.5G to 32.1G bit/s Clock Recovery クロック再生オプション。データからクロックを再生するため、外部(PPG モジュール)からのクロック入力が不要となります。クロック信号は CH-1 に入力された Data 信号から再生され、CH-1 および CH-2 に内部分配されます。また、同様に CH-3 に入力された Data 信号から再生されたクロック信号は、CH-3 および CH-4 に内部分配されます。本オプションでは、 25.5 Gbit/s～32.1 Gbit/s に対応します。Bit-rate/1667、Bit-rate/2578 から、Loop 帯域を選択できます。本オプションと、MU183041B-022 とは、同時実装できません。本オプションを選択するには、MU183041B-001 の搭載が必須です。 表 2-5: ノイズモジュールの機能と特長 MU195050A Noise Generator MU195020A 2ch PPG のデータを入力し、コモンモード、ディファレンシャルモード、White(オプション)ノイズを加えて出力することができます。 MU195050A-001 White Noise White ノイズを加えることができるオプションです。 表 2-6: ソフトウェアの機能と特長 MX190000A シグナルクオリティアナライザ制御ソフトウェア MP1900A に搭載された各種モジュールを制御するソフトウェア。出荷時にインストールされています。 MX183000A ハイスピードシリアルデータテストソフトウェアオプション追加によりジッタトレランス測定、PCIe や USB のレシーバ測定に対応するソフトウェアです。MX183000A は出荷時にインストールされています。 MX183000A-PL001 ジッタトレランステストジッタ耐力自動測定ソフトウェアです。MU181500B のジッタ付加機能をコントロールし、SJ 耐力を測定することができます。 MX183000A-PL011 PCIe リンクシーケンス

リンクシーケンスパターン発生により PCI Express Gen1-4 デバイスを Loopback モードへ遷移させることができるソフトウェアです。 MX183000A-PL021

PCIe リンクトレーニング

ネゴシエーションを行うことができるリンクトレーニング機能により PCI Express Gen1-4 デバイスを Loopback モードへ遷移させることができるソフトウェアです。

(14)

14 MX183000A-PL022 USB リンクトレーニングネゴシエーションを行うことができるリンクトレーニング機能により USB3.1 デバイスを Loopback モードへ遷移させることができるソフトウェアです。

(15)

3. 各オプションの組み合わせについて

以下の表では、各メインフレーム、モジュールのオプションの組み合わせ条件を示しています。以下の表を参考にオプションの組み合せを決定してください。

表 3-1: 21G/32G bit/s SI PPG MU195020A No. 上限ビットレートデータ CH 数

(どちらか選択) 10Tap エンファシス Variable ISI データ位相可変 1 21 Gbit/s (Option-001 なし) 1 ch Option-010 1ch Data Output - - -

2 Option-030 1ch Data Delay

3 Option-011 1ch 10 Tap Emphasis - - 4

Option-030 1ch Data Delay Option-040

1ch Variable ISI

-Option-030 1ch Data Delay 5

2 ch Option-020 2ch Data Output

- - -

2ch Variable ISI

-Option-031 2ch Data Delay 9 32.1 Gbit/s Option-001 32 Gbit/s 拡張 1 ch Option-010 1ch Data Output - - -

1ch Variable ISI

-Option-030 1ch Data Delay 13

2 ch Option-020 2ch Data Output

- - -

2ch Variable ISI

(16)

16 表 3-2: 28G/32G bit/s PPG MU183020A No. 上限ビットレートデータ CH 数データ振幅 (どちらか選択) データ位相可変 1 28.1 Gbit/s (Option-001 なし) 1ch Option-012 0.5 Vp-p～2.0 Vp-p -

3 Option-013

0.5 Vp-p～3.5 Vp-p

-

5

2ch

Option-022 0.5 Vp-p～2.0 Vp-p

-

7 Option-023

0.5 Vp-p～3.5 Vp-p

-

9 32.1 Gbit/s Option-001 32 Gbit/s 拡張 1ch Option-012 0.5 Vp-p～2.0 Vp-p -

11 Option-013

0.5 Vp-p～3.5 Vp-p

-

13

2ch

Option-022 0.5 Vp-p～2.0 Vp-p

-

15 Option-023

0.5 Vp-p～3.5 Vp-p

-

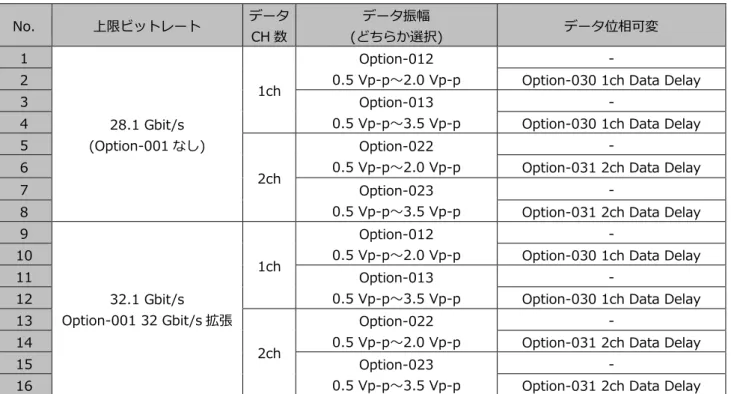

表 3-3: 28G/32G bit/s 4ch PPG MU183021A No. 上限ビットレートデータ CH 数データ振幅 (どちらか選択) データ位相可変 1 28.1 Gbit/s (Option-001 なし) 4ch Option-012 0.5 Vp-p～2.0 Vp-p -

3 Option-013

0.5 Vp-p～3.5 Vp-p

-

5 32.1 Gbit/s Option-001 32 Gbit/s 拡張 Option-012 0.5 Vp-p～2.0 Vp-p -

7 Option-013

0.5 Vp-p～3.5 Vp-p

-

(17)

表 3-4: 21G/32G bit/s SI ED MU195040A No. 上限ビットレートデータ CH 数 (どちらか選択) CTLE クロック再生（SSC 対応） 1 21 Gbit/s (Option-001 なし) 1 ch Option-010 1ch ED - -

2 Option-022 Clock Recovery

3 Option-011

1ch CTLE

-

5

2 ch Option-020

2ch ED

- -

7 Option-021

2ch CTLE

-

9 32.1 Gbit/s Option-001 32 Gbit/s 拡張 1 ch Option-010 1ch ED - -

11 Option-011

1ch CTLE

-

13

2 ch Option-020

2ch ED

- -

15 Option-021

2ch CTLE

-

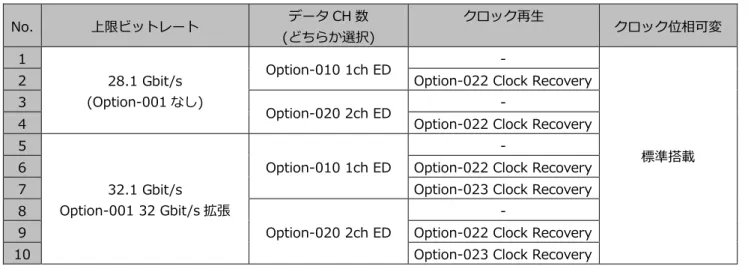

表 3-5: 28G/32G bit/s High Sensitivity ED MU183040B

No. 上限ビットレートデータ CH 数 (どちらか選択) クロック再生クロック位相可変 1 28.1 Gbit/s (Option-001 なし) Option-010 1ch ED - 標準搭載

3

Option-020 2ch ED -

5

32.1 Gbit/s Option-001 32 Gbit/s 拡張

Option-010 1ch ED

-

8

Option-020 2ch ED

-

表 3-6: 28G/32G bit/s 4ch High Sensitivity ED MU183041B

No. 上限ビットレートデータ CH 数クロック再生クロック位相可変 1 28.1 Gbit/s (Option-001 なし) 4ch - 標準搭載

3

32.1 Gbit/s Option-001 32 Gbit/s 拡張

-

(18)

18 表 3-7: PAM4 PPG MU196020A No. 上限動作レート (いずれか選択) 4Tap エンファシスデータ位相可変 1 32.1 Gbaud (Option-001) - -

2 Option-030 Data Delay

3 Option-011

4 Tap Emphasis

-

５

58.2 Gbaud (Option-002)

- -

６ Option-030 Data Delay

７ Option-011

4 Tap Emphasis

-

８ Option-030 Data Delay

9

64.2 Gbaud (Option-002)

- -

11 Option-011

4 Tap Emphasis

-

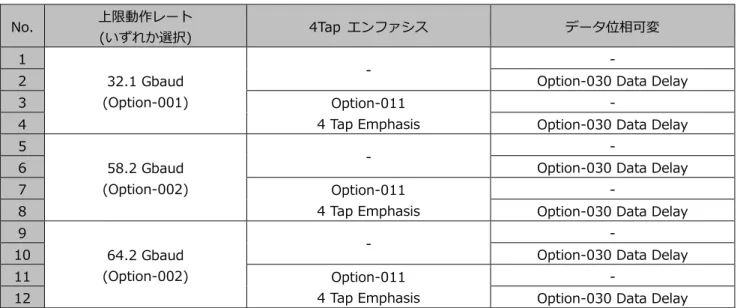

表 3-８: PAM4 ED MU196040A

No. 上限動作レート 32 Gbaud Decoder SER Measurement クロック再生 1 32.1 Gbaud Option-001 32.1 Gbaud Decoder (必須オプション） - -

3

Option-041 SER Measurement -

(19)

4. PPG/ED モジュールの組み合わせについて

4.1 MU195020A、MU195040A モジュール

MP1900A に挿入可能な MU195020A および MU195040A の台数とスロット位置について説明します。

主な制約事項

・PCI Express アプリケーションで MX183000A-PL021 PCIe リンクトレーニング機能を使用する場合は、表 4-1 のスロット位置、モジュール構成でお使いください。（MX190000A Ver 2.00.00 時点）

・USB アプリケーションで MX183000A-PL022 USB リンクトレーニング機能を使用する場合は、表 4-1 のスロット位置、モジュール構成でお使いください。（MX190000A Ver 2.00.00 時点）

・Standard BERT 構成（MU195020A PPG、MU195040A ED、MU181000B Synthesizer、MU181500B Jitter）の構成で使用する場合は、表 4-1 のスロット位置、モジュール構成でお使いください。（MX190000A Ver 2.00.00 時点）

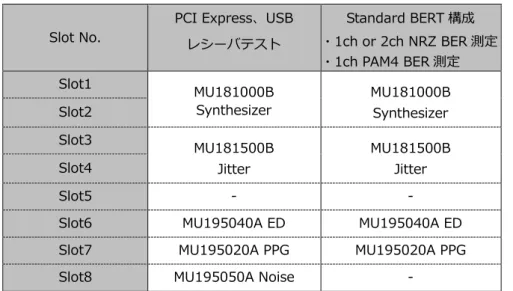

表 4-1 PCI Express、Standard BERT モジュール構成 Slot No. PCI Express、USB レシーバテスト Standard BERT 構成・1ch or 2ch NRZ BER 測定・1ch PAM4 BER 測定 Slot1 MU181000B Synthesizer MU181000B Synthesizer Slot2 Slot3 _MU181500B Jitter MU181500B Jitter Slot4 Slot5 - -

Slot6 MU195040A ED MU195040A ED Slot7 MU195020A PPG MU195020A PPG Slot8 MU195050A Noise -

・MU195020A は 4 台まで挿入可能です。（MX190000A Ver 2.00.00 時点）・MU195040A は 4 台まで挿入可能です。（MX190000A Ver 2.00.00 時点）

・複数台の MU195020A の同期(Channel Synchronization 機能)は、スロット 1 に挿入している MU195020A の基準クロックを使って実現します。同機能を使用する場合は、MU195020A をスロット 1 から順に挿入してお使いください。

(20)

20

4.2 MU196020A、MU196040A モジュール

MP1900A に挿入可能な MU196020A および MU196040A の台数とスロット位置について説明します。

主な制約事項

・PAM4 Standard BERT 構成（MU196020A PPG、MU196040A ED、MU181000B Synthesizer、MU181500B Jitter、 MU195050A Noise）で使用する場合は、表 4-2 のスロット位置、モジュール構成でお使いください。（MX190000A Ver 3.00.00 時点）

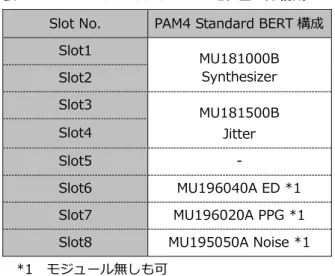

表 4-2 PAM4 Standard BERT モジュール構成 Slot No. PAM4 Standard BERT 構成

Slot1 _MU181000B Synthesizer Slot2 Slot3 MU181500B Jitter Slot4 Slot5 - Slot6 MU196040A ED *1 Slot7 MU196020A PPG *1 Slot8 MU195050A Noise *1 *1 モジュール無しも可

・MU196020A は 1 台まで挿入可能です。（MX190000A Ver 3.00.00 時点）・MU196040A は 1 台まで挿入可能です。（MX190000A Ver 3.00.00 時点）

4.3 MU195020A/40A、MU196020A/40A 以外のモジュールについて

・MU195050A、MU181000B、MU181500B についてはスロット位置に関する制約はありません。

尚、MU195050A は標準添付のケーブルを使って MU195020A と接続するために、MU195020A の上または下のスロットに入れてください。

4.4 4.1, 4.2 以外の PPG/ED モジュール構成について

(21)

表 4-3 PPG/ED モジュール構成 Slot No. A B C D Slot1 MU181000B Synthesizer MU181000B Synthesizer MU181000B Synthesizer MU181000B Synthesizer Slot2 Slot3 MU181500B Jitter MU181500B Jitter MU181500B Jitter MU181500B Jitter Slot4 Slot5 - - - 32G ED Slot6 32G ED SI ED 32G ED SI ED Slot7 32G PPG 32G PPG SI PPG SI PPG Slot8 - - - - Slot No. E F G Slot1 32G PPG *1,*2 _{32G PPG 4CH} *1,*2 SI PPG *1,*2 _{32G PPG}*1,*2 _{32G PPG 4CH} *1,*2 Slot2 32G PPG *1,*2 _{SI PPG}*1,*2 _{32G PPG}*1,*2 Slot3 MU181500B Jitter MU181500B Jitter MU181500B Jitter Slot4 Slot5 MU181000B Synthesizer MU181000B Synthesizer MU181000B Synthesizer Slot6 Slot7 32G ED 32G ED 4CH 32G ED 32G ED 4CH SI ED Slot8 32G ED 32G ED SI ED Slot No. H I J K L Slot1 32G PPG *1,*2 _{32G ED} _{SI PPG}*1,*2 _MU181000B Synthesizer MU181000B Synthesizer Slot2 32G PPG *1,*2 _{32G ED} _{SI PPG}*1,*2 Slot3 32G PPG *1 _{32G ED} _{32G PPG} _{32G PPG 4CH} _MU181500B Jitter MU181500B Jitter Slot4 32G PPG *1 _{32G ED} _{32G PPG} Slot5 MU181500B Jitter *3 - MU181500B Jitter *3 PAM4 PPG *4 _{PAM4 ED}*5 Slot6 - SI ED SI ED Slot7 MU181000B Synthesizer - MU181000B Synthesizer SI PPG SI PPG Slot8 - - - ※シンセサイザ、ジッタの挿入位置に制限はありません。表は出荷時の挿入位置を記載しています。 32G PPG :MU183020A PPG が実装可能なスロットです 32G PPG 4CH :MU183021A PPG が実装可能なスロットです 32G ED :MU183040B ED が実装可能なスロットです 32G ED 4CH :MU183041B ED が実装可能なスロットです SI PPG :MU195020A PPG が実装可能なスロットです SI ED :MU195040A ED が実装可能なスロットです PAM4 PPG :MU196020A PPG が実装可能なスロットです PAM4 ED :MU196040A ED が実装可能なスロットです

(22)

22

*1 モジュール間の同期機能（Channel Synchronization）が使用可能です。スロット 1 に挿入しているモジュールの基準クロックを使って実現しますので、同機能を使用する場合は、PPG モジュールをスロット 1 から順に挿入してお使いください。

*2 2 台の PPG モジュールによる 64Gx2 Combination 機能が使用可能です。

*3 MU181500B から 4 台の PPG モジュールへのクロック分配は、J1748A Power Slitter x2 個をお使いください。 *4 “ MU196020A PPG、MU195040A ED、G0376A” の組み合わせでのジッタトレランス測定はサポートしていませ

ん。（MU196020A/40A、もしくは MU195020A/40A でのジッタトレランス測定はサポートしています）

*5 “ MU195020A PPG、G0375A、MU196040A ED” の組み合わせでのジッタトレランス測定はサポートしていません。（MU196020A/40A、もしくは MU195020A/40A でのジッタトレランス測定はサポートしています） 4.5 主要測定アプリケーション向けモジュール構成について 以下にスロット位置とモジュール構成の参考例を示します。4.1, 4.2, 4.4 記載の構成以外で使用する場合は、弊社営業担当までお問い合わせください。 表 4-4 モジュール構成 Slot No. A ・4ch NRZ BER 測定・2ch PAM4 BER 測定

B Unit No. 1 Unit No. 2 ・4ch PAM4 BER 測定 Slot1 SI PPG *1,*2 _{SI PPG}*1,*2 _{SI ED} Slot2 SI PPG *1,*2 _{SI PPG}*1,*2 _{SI ED} Slot3 _MU181500B Jitter SI PPG *1 _{SI ED} Slot4 SI PPG *1 _{SI ED} Slot5 MU181000B Synthesizer MU181500B Jitter *3 - Slot6 - Slot7 SI ED _MU181000B Synthesizer - Slot8 SI ED - Slot No.

C Unit No. 1 _{Unit No. 2} ・4ch KR4/CR4 BER 測定 Slot1 _MU181500B Jitter MU181000B Synthesizer Slot2

Slot3 MU195050A Noise -

Slot4 SI PPG -

Slot5 SI ED -

Slot6 SI ED -

Slot7 SI PPG -

(23)

SI PPG :MU195020A PPG が実装可能なスロットです SI ED :MU195040A ED が実装可能なスロットです

*1 MU195020A モジュール間の同期機能（Channel Synchronization）が使用可能です。スロット 1 に挿入している MU195020A の基準クロックを使って実現しますので、同機能を使用する場合は、MU195020A をスロット 1 から順に挿入してお使いください。

*2 2 台の MU195020A モジュールによる 64Gx2 Combination 機能が使用可能です。

*3 MU181500B から 4 台の MU195020A へのクロック分配は、J1748A Power Slitter x2 個をお使いください。

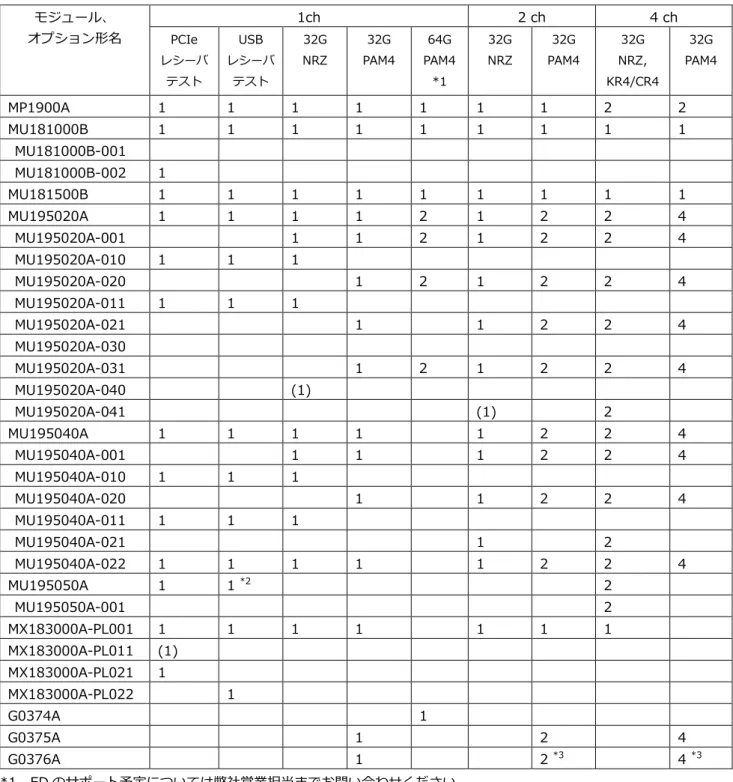

表 4-5 オプション構成例（MU195020A/MU195040A 使用時） モジュール、オプション形名 1ch 2 ch 4 ch PCIe レシーバテスト USB レシーバテスト 32G NRZ 32G PAM4 64G PAM4 *1 32G NRZ 32G PAM4 32G NRZ, KR4/CR4 32G PAM4 MP1900A 1 1 1 1 1 1 1 2 2 MU181000B 1 1 1 1 1 1 1 1 1 MU181000B-001 MU181000B-002 1 MU181500B 1 1 1 1 1 1 1 1 1 MU195020A 1 1 1 1 2 1 2 2 4 MU195020A-001 1 1 2 1 2 2 4 MU195020A-010 1 1 1 MU195020A-020 1 2 1 2 2 4 MU195020A-011 1 1 1 MU195020A-021 1 1 2 2 4 MU195020A-030 MU195020A-031 1 2 1 2 2 4 MU195020A-040 (1) MU195020A-041 (1) 2 MU195040A 1 1 1 1 1 2 2 4 MU195040A-001 1 1 1 2 2 4 MU195040A-010 1 1 1 MU195040A-020 1 1 2 2 4 MU195040A-011 1 1 1 MU195040A-021 1 2 MU195040A-022 1 1 1 1 1 2 2 4 MU195050A 1 1 *2 ₂ MU195050A-001 2 MX183000A-PL001 1 1 1 1 1 1 1 MX183000A-PL011 (1) MX183000A-PL021 1 MX183000A-PL022 1 G0374A 1 G0375A 1 2 4 G0376A 1 2 *3 ₄*3 *1 ED のサポート予定については弊社営業担当までお問い合わせください。 *2 Pick Off Tee J1510A (2 個)を使用する場合は不要です。

(24)

24 *3 MX183000A からは同時に 1 台まで制御可能です。 表 4-6 オプション構成例（MU196020A/MU196040A 使用時） モジュール・オプション形名 1ch 32G NRZ 32G PAM4 58G PAM4 *1 64G PAM4 *1 MP1900A 1 1 1 1 MU181000B 1 1 1 1 MU181500B 1 1 1 1 MU196020A 1 1 1 1 MU196020A-001 1 1 MU196020A-002 1 MU196020A-003 1 MU196020A-011 1 1 1 1 MU196020A-030 1 1 1 1 MU196040A 1 1 MU196040A-001 1 1 MU196040A-022 1 1 MU196040A-041 1 MU195050A 1 1 MX183000A-PL001 1 1 1 1 *1 ED のサポート予定については弊社営業担当までお問い合わせください。

(25)

5. 対応するソフトウェアバージョンについて

MP1900A 本体・各対応モジュールは以下ソフトウェアバージョンが対応します。記載のソフトウェアバージョン以降にアップグレード後に使用してください。

表 5-1：MX190000A のバージョンと対応モジュール

最新バージョンメインフレーム/モジュール対応開始バージョン形名品名

Ver. 3.00.00 MU181000B-002 SSC 拡張 Ver. 2.00.00 MP1900A シグナルクオリティアナライザ-R Ver. 1.00.00 MU195020A (Option-001,010,020, 011,021,030,031) 21G/32G bit/s SI PPG MU195040A (Option-001,010,020, 011,021,022) 21G/32G bit/s SI ED MU195050A

(Option-001) Noise Generator MU181000B (Option-001) 12.5GHz 4 ポートシンセサイザ MU181500B ジッタ変調源 MU183040B (Option-001,010,020, 022,023)

28G/32G bit/s High Sensitivity ED

MU196020A (Option-001,002,003, 011,030) PAM4 PPG Ver. 3.00.00 MU196040A (Option-001,022,041) PAM4 ED

表 5-2：MP1900A 用アプリケーションソフトウェアとバージョン

最新バージョンアプリケーションソフトウェア対応開始バージョン形名品名

Ver. 3.06.12 MX183000A-PL022 USB リンクトレーニング Ver. 3.00.00 MX183000A ハイスピードシリアルテストソフトウェア Ver. 2.00.00 MX183000A-PL001 ジッタトレランステスト

MX183000A-PL011 PCIe リンクシーケンス MX183000A-PL021 PCIe リンクトレーニング

(26)

26

6. 機能制約条件について

MU181500B ジッタ変調源モジュール・MU181000A/B シンセサイザモジュールの制約条件  MU181000A/B シンセサイザモジュールにオプション 001 が搭載されており、かつ、MU181500B ジッタ変調源モジュールを同一本体に追加する場合、SJ2 ジッタ発生機能が利用可能となります。SJ2 を最良の精度・確度で使用するため、シンセサイザモジュールとジッタ変調源モジュールの組合せ調整が行われ、出荷されます。このため、工場出荷時の組合せ以外の場合、性能を保証できません。  お客様が保有の構成にシンセサイザ(オプション 001 付き)が含まれており、ジッタ変調源モジュールを新規に追加する場合、カタログ記載の SJ2 ジッタ発生確度を満足させるため、現在保有のシンセサイザモジュールを弊社にて引取りのうえ、再調整をする必要があります。 MU195020A、MU195040A PPG/ED の制約事項  二つのモジュール間を跨ぐ2ch Combinationはできません。

 モジュール間のChannel Synchronization機能および64Gx2 Combination機能は、対象の二つのモジュールの機器形名・オプション構成が同一の場合のみ設定可能です。

 2ch Combination機能は2ch PPG/EDオプションが必須です。1ch PPG/EDを2枚使用して、2ch Combinationに設定することはできません。

7. 文書来歴

更新日修正内容 2018.07.31 ・MU195020A、MU195040A以外のモジュールでのマルチモジュール動作の機能追加について、モジュール構成詳細を表4-2に追記・表4-4に脚注追記（MX183000AからはG0376Aを同時に1台まで制御可能） 2018.11.21 ・MU196020A, MU196040Aを追加
