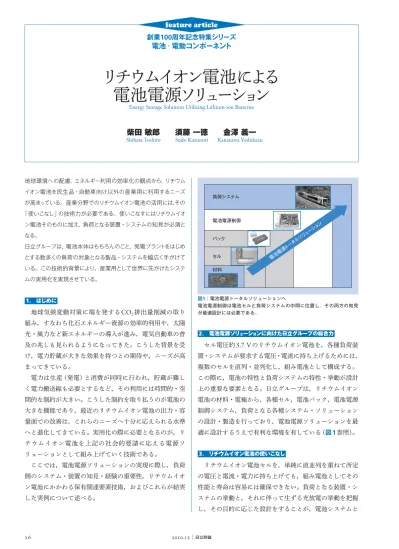

Energy Storage Solutions Utilizing Lithium-ion Batteries
2. 電池電源ソリューションに向けた日立グループの総合力 セル電圧約
3.7 V
のリチウムイオン電池を，各種負荷装 置・システムが要求する電圧・電流に持ち上げるためには， 複数のセルを直列・並列化し，組み電池として構成する。 この際に，電池の特性と負荷システムの特性・挙動が設計 上の重要な要素となる。日立グループは，リチウムイオン 電池の材料・電極から，各種セル，電池パック，電池電源 制御システム，負荷となる各種システム・ソリューション の設計・製造を行っており，電池電源ソリューションを最 適に設計するうえで有利な環境を有している（図1参照）。 3. リチウムイオン電池の使いこなし リチウムイオン電池セルを，単純に直並列を重ねて所定 の電圧と電流・電力に持ち上げても，組み電池としてその 性能と寿命は容易には確保できない。負荷となる装置・シ ステムの挙動と，それに伴って生ずる充放電の挙動を把握 し，その目的に応じた設計をすることが，電池システムと 創業100
周年記念特集シリーズ電池・電動コンポーネント
feature article
地球環境への配慮，エネルギー利用の効率化の観点から，リチウム イオン電池を民生品・自動車向け以外の産業用に利用するニーズ が高まっている。産業分野でのリチウムイオン電池の活用には，その 「使いこなし」の技術力が必要である。使いこなすにはリチウムイオ ン電池そのものに加え，負荷となる装置・システムの知見が必須と なる。 日立グループは，電池本体はもちろんのこと，発電プラントをはじめ とする数多くの負荷の対象となる製品・システムを幅広く手がけて いる。この技術的背景により、産業用として世界に先がけたシステ ムの実用化を実現させている。 1. はじめに 地球気候変動対策に端を発するCO
2排出量削減の取り 組み，すなわち化石エネルギー資源の効率的利用や，太陽 光・風力など新エネルギーの導入が進み，電気自動車の普 及の兆しも見られるようになってきた。こうした背景を受 け，電力貯蔵が大きな効果を持つとの期待や，ニーズが高 まってきている。 電力は生産（発電）と消費が同時に行われ，貯蔵が難し く電力搬送線も必要とするなど，その利用には時間的・空 間的な制約が大きい。こうした制約を取り払うのが電池の 大きな機能であり，最近のリチウムイオン電池の出力・容 量面での改善は，これらのニーズへ十分に応えられる水準 へと進化してきている。実用化の際に必要となるのが，リ チウムイオン電池を上記の社会的要請に応える電源ソ リューションとして組み上げていく技術である。 ここでは，電池電源ソリューションの実現に際し，負荷 側のシステム・装置の知見・経験の重要性，リチウムイオ ン電池にかかわる保有関連要素技術，およびこれらが結実 した実例について述べる。柴田 敏郎
須藤 一徳
金澤 義一
Shibata Toshiro Sudo Kazunori Kanazawa Yoshikazu

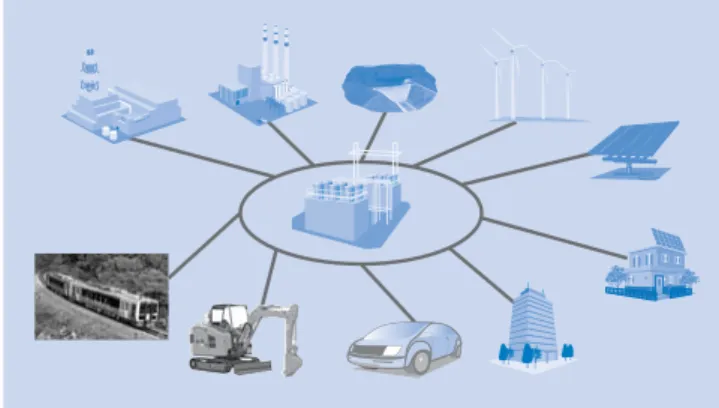

負荷システム 電池電源制御 電池電源 トータル ソリュー ション パック セル 材料 図1│電池電源トータルソリューションへ 電池電源制御は電池セルと負荷システムの中間に位置し，その両方の知見 が最適設計には必要である。
27 featur e ar ticle Vol.92 No.12 908-909 電池・電動コンポーネント しての性能と寿命を大きく左右する。リチウムイオン電池 によるシステムはアナログ的であり，「使いこなし」には 豊富な経験とノウハウが必要である。 産業用に要求される電池電源の出力，電圧，電流などの 規模は，携帯電話などの民生用機器に比べて非常に大きく， 産業用電池電源の開発の難易度はきわめて高い。設計する うえで重要なことは，負荷側のシステムの理解であり，こ れが最適設計の最重要点かつ出発点である。 日立グループは総合電機メーカーとして，さまざまな電 機機器・システム・ソリューションを提供してきており， 機器の開発・設計・製造を通して負荷側システムを熟知し ている。この知見を集約して最適な電池システムを提供し ていくことができる（図2，図3参照）。 4. 電池電源ソリューションを支える日立グループの技術 リチウムイオン電池電源の最適設計に負荷システムの知 見を欠くことはできないが，リチウムイオン電池を構成す る要素技術もその製品力に大きな影響を与える。主な要素 技術について以下に述べる。 4.1 材料技術 リチウムイオン電池の電極材料の合成から試作評価ま で，一貫したプロセスによる材料開発を行っている。また 電極界面反応，劣化メカニズムの総合解析基盤を駆使し， 新規開発材料の評価を行うとともに，より高い性能を持つ リチウムイオン電池セルの開発を進めている。 4.2 リチウムイオン電池 出力重視のハイブリッド自動車用から，容量重視のバッ クアップ電源向けフロート用など，産業用途に向けた種々 のリチウムイオン電池を有している（図4参照）。 4.3 リチウムイオン電池制御IC リチウムイオン電池は過電流・過充電・過放電から電池 セルを守る保護回路が必要である。保護回路は制御
IC
（Integrated Circuit
）として，単セル用から複数のセルを直 列にしたノートPC
用，電動工具用などの電池セルの監視IC
を開発している（図5参照）。 また，多数のセルを直列構成して，ハイブリッド自動車 の電動パワートレインに要求される，高電圧を発生するリ チウムイオン電池パック用の専用IC
も開発している。 4.4 バッテリコントローラ 産業用電池は，負荷側システム所要の電力，電圧電流を 実現するために複数のセルを直列接続した電池パックを構 成し，さらにその電池パックを直列・並列化してシステム 負荷システム分析 ・ 要件整理 安全性 ・ 法的適合性 ・ 寿命設計 セルおよび電池パックの選定 ・ 設計 電池パックの構成 ・ ・ 直列 ・ 並列構成 ・ ・ 熱設計 など バッテリコントローラ設計 ・ ・ 充放電運用設計 ・ ・ コントローラ設計 ・ ・ ソフトウェア製作 など システムインテグレーション ・ ・ 負荷システムへの実装 ・ ・ システム総合試験 ・ ・ システムの運用 ・ 保守 図3│電池電源エンジニアリングのフロー 一般的なエンジニアリングフローであるが，安全性・法的適合性・寿命設 計は一貫して行われる。 セルL セル2 セル1 セルL BC セル2 セル1 セルL セル2 セル1 セルL 断路機 主回路 電池システム 負荷システム 制御線 制御I/F 保護用 遮断機 負荷 あるいは 電源 制御盤 統合 B C イン バ ー タ BC セル2 セル1 セルL セルL セルL セルL セル2 セル2 セル2 セル2 セル1 セル1 セル1 セル1 BC BC 図2│概念的負荷システムおよび電池システム インバータを介して接続される負荷（あるいは電源）の理解のうえに電池シ ステムと制御スキームが決定される。 注：略語説明 BC（Battery Controller），I/F（Interface） 図4│リチウムイオン電池の例 日立グループの各種産業用途向けリチウムイオン電池の例を示す。 （d）ラミネート形リチウムイオン電池 （電動2輪車・無人搬送車などの用途向け） 日立マクセル株式会社 （e）フロート用角型リチウムイオン電池 新神戸電機株式会社 （a）ハイブリッド自動車用 角形リチウムイオン電池 日立ビークルエナジー株式会社 （b）プラグインハイブリッド用 角形リチウムイオン電池 日立ビークルエナジー株式会社 （c）サイクル用円筒型リチウムイオン電池 （50 Ah，90 Ah） 新神戸電機株式会社28 2010.12 とし，負荷となる鉄道車両，ビルシステム，ハイブリッド 自動車機器など，さまざまな製品・システムを手がけてき た知識と経験が，最適な電池電源ソリューションを実現す る技術力の源泉となっている。これらのシステム・製品は 日立グループの各関連部署で分担されているが，研究部門・ 事業部門・営業部門が有機的に連携し，必要な知識・経験 が課題解決に向かって収斂（れん）し，大きなナレッジベー スとなっている（図8参照）。 5. 電池電源ソリューション事例 5.1 ハイブリッド自動車用電池システム 日立グループは，
2004
年に自動車用リチウムイオン電 池の開発製造を行う日立ビークルエナジー株式会社を設立 し，材料からバッテリコントローラまでの一貫した技術開 発とモノづくりを進め，世界に先駆けてハイブリッド自動 車用のリチウムイオン電池を市場に投入した。現在は第二 世代と称される製品が主力である。これは，正極にマンガ ン系を，負極には非晶質炭素を使用したセルを組み電池と したもので，累計販売数は120
万セル以上に達し，高信頼 性・長寿命を実証している〔図9（a
