２．漏えい箇所について（概略図）

(1)

1

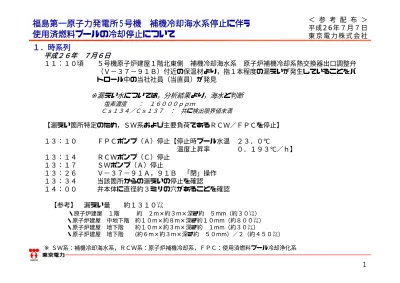

１．時系列

平成２６年７月６日

１１：１０頃５号機原子炉建屋１階北東側補機冷却海水系原子炉補機冷却系熱交換器出口調整弁

（Ｖ−３７−９１Ｂ）付近の保温材より，指１本程度の漏えいが発生していることをパトロール中の当社社員（当直員）が発見

※漏えい水については，分析結果より，海水と判断

塩素濃度：１６０００ｐｐｍ

Ｃｓ１３４／Ｃｓ１３７：共に検出限界値未満

【漏えい箇所特定のため，ＳＷ系および主要負荷であるＲＣＷ／ＦＰＣを停止】

１３：１０ＦＰＣポンプ（Ａ）停止【停止時プール水温２３．０℃

温度上昇率０．１９３℃／ｈ】

１３：１４ＲＣＷポンプ（Ｃ）停止１３：１７ＳＷポンプ（Ａ）停止

１３：２６Ｖ−３７−９１Ａ，９１Ｂ「閉」操作１３：３４当該箇所からの漏えいの停止を確認

１４：００弁本体に直径約３ミリの穴があることを確認

【参考】漏えい量約１３１０㍑

・原子炉建屋１階約２m×約３m×深さ約５mm（約３０㍑）

・原子炉建屋中地下階約１０m×約８m×深さ約１０mm（約８００㍑）

・原子炉建屋地下階約１０m×約３m×深さ約１mm（約３０㍑）

・原子炉建屋地下階 (約６m×約３m×深さ約５０mm）／２（約４５０㍑）

※ ＳＷ系：補機冷却海水系，ＲＣＷ系：原子炉補機冷却系，ＦＰＣ：使用済燃料プール冷却浄化系

福島第一原子力発電所５号機補機冷却海水系停止に伴う使用済燃料プールの冷却停止について

＜参考配布＞平成26年７月７日東京電力株式会社

(2)

2
