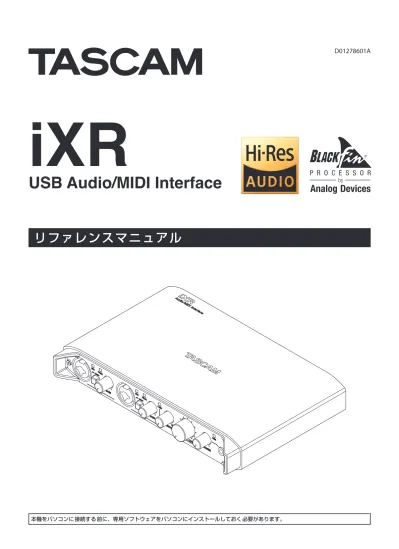

D01278601A
iXR
USB Audio/MIDI Interface
リファレンスマニュアル
目次
第 1 章 はじめに...3 本機の 概要...3 本書の 表記...3 商標および 著作権に 関して...3 第 2 章 各部の名称と働き...4 フロントパネル...4 リアパネル...5 第 3 章 インストール...6 必要なシステム...6 iOS デバイスの 必要なシステム...6 Windows.の 必要なシステム...6 Mac.の 必要なシステム...6 対応するオーディオドライバー...6 専用ソフトウェアをインストールする...6 iOS用 Settings.Panelのインストール...6 Windows.専用ドライバーのインストール...6 Mac.用 Settings.Panelのインストール...7 Gatekeeperについて...8 専用ソフトウェアのアンインストール...9 iOS用 Settings.Panelのアンインストール...9 Windows.専用ドライバーのアンインストール...9 Mac.用 Settings.Panelのアンインストール...9 第 4 章 準備...10 電源の 接続...10 iOS デバイスで 使用する...10 パソコン（Windows ／ Mac）で 使用する...10 第 5 章 接続...11 外部機器を 接続する...11 パソコンの 接続...12 オーディオの 接続...12 マイクを 接続する...12 ギターを 接続する...12 電子楽器／オーディオ 機器などを 接続する...12 モニタースピーカーを 接続する...12 ヘッドホンを 接続する...12 MIDIの 接続...12 第 6 章 Settings.Panelの設定...14 Settings.Panelを 開く...14 iOS デバイス...14 Windows...14 Mac...14 Settings.Panel.について...14 第 7 章 スタンドアローンモード...16 概要...16 スタンドアローンモード 動作時の 各設定...16 第 8 章 アプリケーションガイド...17 DAW ソフトウェアの 設定...17 Cubase.LE...17 Cubasis.LE...17 その 他の DAW ソフトウェア...17 Windows.Media.Player...17 OS.X.と.iTunes...18 第 9 章 MIDI.インプリメンテーションチャート...19 第 10 章 トラブルシューティング...20 第 11 章 仕様...22 定格...22 入出力定格...22 アナログオーディオ 入力定格...22 アナログオーディオ 出力定格...22 コントロール 入出力定格...22 オーディオ 性能...22 動作条件...23 iOS デバイス...23 Windows...23 Mac...23 対応オーディオドライバー...23 一般...23 寸法図...23第 1 章 はじめに
本機の概要
.
0 24 ビット／ 96kHzのオーディオインターフェイスを 搭載 .
0 MFi認証済みの USB. A タイプコネクターにより、iOS デバイス の Lightning コネクターとの 直接接続が 可能（iOS デバイス 付 属の Ligthning-USB ケーブルを 使用）
.
0 iOS デバイス 使用時は、USB. B コネクターに iOS デバイス 付 属の AC アダプターを 接続するため、iOS デバイスのバッテリー を消費しません（ただし、iOS デバイスへの給電は行われません）。 . 0 パ ソ コ ン で 使 用 す る 場 合 は、USB バ ス パ ワ ー 対 応 に よ り、 USB接続だけで 本機への 給電が 可能 . 0 2 チャンネルのアナログ 入力信号（L ／ R）を 同時に 入力し、 USB経由で 同時にパソコン／ iOS デバイスへ 出力することが 可能 . 0 入力は、XLR端子によるバランスマイク 入力および TRS標準 ジャックによるバランスライン 入力に 対応 さらに TS標準ジャック 入力は、MIC/LINE.INSTスイッチを 「INST」（インストゥルメント 入力）に 側に 切り 換えて、エレ キギターやエレキベースなどの 接続が 可能 . 0 2 個の 6.3mm（1/4"）TRS標準ジャックによるバランスステ レオライン 出力を 装備 . 0 3.5mm（1/8"）ステレオミニジャックによるヘッドホン 出力 を 装備 . 0 MIDI.IN/OUT装備 . 0 ダイレクトモニター機能により 遅延がない 入力モニターが 可能。 .
0 Windows用に Windows.専用ドライバーおよび Windows.専用 Settings.Panel（アプリケーション）をバンドル。Macおよ び iOS デバイス 用には Mac.専用 Settings.Panel（アプリケー ション）がバンドル。
.
0 バンドル DAW ソフトウェア（ダウンロード 版） Cubase.LE. . （Windows ／ Mac用） Cubasis.LE.. （iOS デバイス 用） パソコン操作に関して 本書の 説明に 出てくるパソコンの 基本操作について 不明な 点があ る 場合は、お 使いのパソコンの 取扱説明書をご 参照ください。 本機を 使用するには、パソコンに 専用ソフトウェアをインストー ルする 必要があります。 ソフトウェアのインストールについては、6 ページ「専用ソフ トウェアをインストールする」をご 覧ください。
本書の表記
本書では、以下のような 表記を 使います。 . 0 本機のボタン／端子などを「PHONESつまみ」のように 太字 で 表記します。 . 0 パソコンのディスプレー上に 表示される 文字を《OK》のよう に《__》で括って表記します。 . 0 必要に 応じて 追加情報などを、[ ヒント ]、[ メモ ]、[注意 ]とし て 記載します。 ヒント 本機をこのように 使うことができる、といったヒントを 記載し ます。 メモ 補足説明、特殊なケースの 説明などを 記載します。 注意 指示を 守らないと、人がけがをしたり、機器が 壊れたり、デー タが 失われたりする 可能性がある 場合に 記載します。商標および著作権に関して
0 TASCAM is a trademark of TEAC CORPORATION, registered in the U.S. and other countries.
0 Microsoft , Windows and Windows Vista are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries..
0 Apple, Mac, Mac OS, OS X, iPad, iPhone, iPod touch and Lightning are trademarks of Apple Inc.
0 IOS is a trademark or registered trademark of Cisco in the U.S. and other countries and is used under license.
0 App Store is a service mark of Apple Inc.
0 Cubase, Cubasis and VST are registered trademarks of Steinberg Media Technologies GmbH.
0 ASIO is a trademark of Steinberg Media Technologies GmbH. 0 Blackfin® and the Blackfin logo are registered trademarks of Analog
Devices, Inc.
0 Other company names, product names and logos in this document are the trademarks or registered trademarks of their respective owners.
第 2 章 各部の名称と働き
フロントパネル
1. SIGインジケーター SIGインジケーターは、IN.1 ／ IN.2.端子の入力信号のレベル が、－ 32dBFS以上のときに 緑色で 点灯します。 2. PEAKインジケーター PEAKインジケーターは、IN.1 ／ IN.2. 端子の 入力信号のレ ベルが、－ 1dBFS以上（歪む 直前）のときに 赤色で 点灯します。 3. GAINつまみ IN.1 ／ IN.2.端子からの入力レベルを調節します。 4. ＋ 48Vインジケーター リアパネルのファントム 電源スイッチが「＋ 48V」のときにイ ンジケーターが 点灯します。 5. MONITORつまみ 本機の 入力端子からの 入力信号と、USB接続デバイスの 出力信 号とのミックスバランスを 調節します。 6. LINE.OUTつまみ LINE.OUT.1/L-2/R端子の出力レベルを調節します。 7. PHONESつまみ PHONES端子の出力レベルを調節します。 注意 ヘッドホンを 接続する 前には、PHONESつまみで 音量を 最小 にしてください。突然大きな 音が 出て、聴力障害などの 原因と なることがあります。 8. USBインジケーター USB接続が 有効なときに、点灯します。 USB接続が 無効なときは、点滅します。 システムが 起動していない 場合は、消灯します。 9. PHONES端子 ステレオヘッドホンを 接続するための 3.5mm（1/8"）ステレ オミニジャックです。 LINE.OUT.1/L.-.2/R端子と同じ信号が出力されます。 6.3mm（1/4"）ステレオ 標準プラグのヘッドホンを 接続する 場合は、変換アダプターをご 使用ください。 0. IN.1 ／ IN.2.端子 XLR ／ TRS コンボジャックによる 入力端子です。 TRS ジャックは、フロントパネルにあるMIC/LINE.INSTス イッチにより、バランスライン 入力（「MIC/LINE」時）とアン バランス 入力（「INST」時）の切り換えが可能です。 q. MIC/LINE.INSTスイッチ IN.1 ／ IN.2.端子の入力ソースに応じて設定します。 電子楽器やオーディオ 機器、またはマイクなどを 接続する 場合 は、「MIC/LINE」に、エレキギターやエレキベースなど 出力イ ンピーダンスの 高い 機器を 接続する 場合は「INST（インストゥ ルメント 入力）」にします。第 2 章 各部の名称と働き
リアパネル
w. ケンジントンロック装着穴 e. PC/MAC/POWER端子（USB-Bタイプ） 本機を iOS デバイスで 使用する 場合は、付属の USB ケーブル を 使って、iOS デバイス 付属の USB電源アダプターを 接続し ます。この 場合、本端子は 電源供給端子として 機能します。 本機をパソコンで 使用する 場合は、本機付属の USB ケーブル を 使ってパソコンと 接続します。 r .端子（USB-Aタイプ） 本機を iOS デバイスで 使用する 場合に、iOS デバイスに 付属の Lightning-USB ケーブルを 使って、iOS デバイスと 接続します。 メモ 本端子で iOS デバイスへの 電源供給、および iOS デバイスから の 電源取得は 行いません。 t. PHANTOMスイッチ IN.1 ／ IN.2.端子に＋ 48Vのファントム電源を供給するため のスイッチです。 y. MIDI.OUT端子 DIN.5 ピンの 標準 MIDI出力端子です。 MIDI信号を 出力します。 u. MIDI.IN端子 DIN.5 ピンの 標準 MIDI入力端子です。 MIDI信号を 入力します。 i. LINE.OUT.1/L.-.2/R端子 TRS標準ジャックタイプ、アナログライン 出力です。 LINE.OUT.1/L.-.2/R端 子 か ら 出 力 す る 信 号 は、Settings. Panel上で 設定できます。 （Tip：HOT、Ring：COLD、Sleeve：GND）第 3 章 インストール
必要なシステム
最新の 対応 OS状況については、TASCAMのウェブサイト（http:// tascam.jp/）にて、ご確認ください。iOSデバイスの必要なシステム
対応OS iOS.8 以降の Apple社製品Windows.の必要なシステム
対応OS Windows.10.32 ビット Windows.10.64 ビット Windows.8.1.32 ビット Windows.8.1.64 ビット Windows.7.32 ビット.SP1 以上 Windows.7.64 ビット.SP1 以上 （Windows.Vista.および.Windows.XP.はサポート外） 対応パソコン USB.2.0 ポートを 装備した.Windows.対応パソコン CPU/クロック デュアルコアプロセッサー.2GHz以上（x86） メモリー 2GB以上 注意 本機の 動作確認は、上記のシステム 条件を 満たす 標準的なパソ コンを 使って 行われていますが、上記条件を 満たすパソコン 全 ての 場合の 動作を 保証するものではありません。同一条件下で あっても、パソコン 固有の 設計仕様や 使用環境の 違いにより 処 理能力が 異なります。Mac.の必要なシステム
対応OS OS.X.El.Capitan（10.11 以降） OS.X.Yosemite（10.10 以降） OS.X.Mavericks（10.9.1 以降） OS.X.Mountain.Lion（10.8.4 以降） 対応パソコン USB2.0 を 装備した.Mac CPU/クロック デュアルコアプロセッサー.2GHz以上 メモリー 2GB以上対応するオーディオドライバー
iOSデバイス Core.Audio.for.iPhone Windows ASIO2.0、WDM,.MIDI Mac Core.Audio、Core.MIDI専用ソフトウェアをインストールする
本機を 使用するには、パソコンに 専用ソフトウェアをインストー ルする 必要があります。 専用ソフトウェアは一部を除き、TASCAMのウェブサイト（http:// tascam.jp）から、ご 使用のOSに 対応した 最新のソフトウェアを ダウンロードしてください。 .0 iOS デバイスの 場合は、Settings. Panel（アプリケーション） をインストールします。 ドライバーは、iOS標準のドライバーを 使用します。 Settings.Panelは、App.Storeから 無償でダウンロードでき ます。 . 0 Windows.パソコンは、Windows.専用ドライバーをインストー ルします。 Windows. 専 用 ド ラ イ バ ー を イ ン ス ト ー ル す る と、 同 時 に Windows. 専用 Settings.Panel（アプリケーション）もイン ストールされます。 .
0 Mac.の 場合は、Mac.専用 Settings.Panel（アプリケーション） をインストールします。 ドライバーは、OS標準ドライバーを 使用します。 注意 ソフトウェアのインストール 時には、他のアプリケーションを 終了してからインストールを 開始してください。
iOS用Settings.Panelのインストール
App.Storeか ら、 専 用 ア プ リ ケ ー シ ョ ン《TASCAM iXR
Settings Panel》を検索し、ダウンロードします。 ダウンロードを 行うと 自動的にインストールされます。
Windows.専用ドライバーのインストール
注意 . i パソコンと 本機を USB ケーブルで 接続する 前に、Windows. 専用ドライバーのインストールを 完了してください。 . i パソコンに Windows. 専用ドライバーをインストールする 前に 本機を USB ケーブルで 接続し、パソコンに《新しいハードウェ アの検出ウィザード》が起動してしまっている場合は、そのウィ ザードを 終了させ、USB ケーブルを 抜いてください。 Windows.専用ドライバーのインストール手順1.
TASCAMのウェブサイト（http://tascam.jp）から、ご 使 用の OSに 適した 最新の Windows. 専用ドライバーをダウン ロードし、ご 使用のパソコンに 保存してください。2.
保存した Windows. 専用ドライバー（zip ファイル）をデスク トップなどに 解凍してください。3.
解凍して 生成されるフォルダー内にある《iXR_Installer_ XXX.exe》(XXXはバージョン 番号)をダブルクリックする と、自動的にインストールソフトウェアが 起動します。 注意 zip ファイルを 解凍せずに、ダブルクリックして 開かれたフォ ルダーで exe ファイルをダブルクリックした 場合には、インス トーラーは 起動できません。zip ファイルを 右クリックして 表 示されるメニューから《すべて 展開...》を 選択するなどして 解 凍してから 再度実行してください。第 3 章 インストール
4.
《セキュリティの 警告》または《ユーサー アカウント 制御》 の 画面が 表示されますので、《実行（R）》または《はい（Y）》 ボタンをクリックします。5.
《セットアップウィザード》の画面が表示されたら、《次へ（N） >》ボタンをクリックします。6.
使用ライセンス 許諾契約書の 内容を 確認し、内容に 同意がで きたら、《同意する（A）》を選択します。 次に《次へ（N）>》ボタンをクリックします。7.
次に《インストール（I）》ボタンをクリックすると、インストー ルが 開始されます。8.
Windows セキュリティの 画面が 2 回表示されますので、《イ ンストール（I）》ボタンをクリックしてインストールを 進め て 下さい。9.
次の 画面が 表示されたら、インストール 作業は 完了です。 《完了（F）》ボタンをクリックします。 メモ ドライバーをインストール 後に 初めて 本機を USB接続すると、 デバイスドライバーのインストールが 実行されます。 このとき.Windows. は、自動的に.Windows.Update. を 検索 するため、本機の 接続が 認識されるまでに 時間がかかる 場合が あります。 しばらくしても 本機が 認識されない 場合、パソコンのディスプ レー右下の 通知領域から、ソフトウェアのインストール 画面を 表示させ、《Windows Update からのドライバーソフトウェ アの 取得をスキップする》をクリックして、検索を 終了させて ください。Mac.用Settings.Panelのインストール
メモ . i パソコンに USB ケーブルで 接続する 前に Settings.Panelをイ ンストールしてください。 . i Gatekeeperの 設定により、インストール 中に 警告画面が 出 る こ と が あ り ま す。Gatekeeper. に つ い て は、8 ペ ー ジ 「Gatekeeperについて」の 対処方法を 行った 上で、インストー ルを 続けてください。 Mac.用Settings.Panelのインストール手順1.
TASCAMのウェブサイト（http://tascam.jp）から、ご 使 用 の OSに 適 し た 最 新 の Mac. 用 Settings.Panelを ダ ウ ン ロードし、ご 使用のパソコンに 保存してください。2.
保存した Mac. 用 Settings.Panelのディスクイメージファイ ル《iXR_Installer_XXX.dmg》(XXXはバージョン 番号) ファイルをダブルクリックし、開いたフォルダー内の《iXR_ Installer.pkg》をダブルクリックします。 メモ ご 使用の 環境により、ダウンロードした zip ファイルが 解凍さ れていない 場合があります。その 場合は、zip ファイルを 解凍 してからディスクイメージファイルをダブルクリックしてくだ さい。3.
インストーラーが 起動しますので、《続ける》ボタンをクリッ クします。第 3 章 インストール
4.
使用許諾契約の 画面で《続ける》ボタンをクリックすると、 使用許諾契約の 同意画面が 表示されます。 《使用許諾契約を 読む》ボタンをクリックして 使用許諾契約の 内容を 確認します。内容に 同意ができたら《同意する》ボタ ンをクリックします。5.
次に《インストール》ボタンをクリックすると、インストール が 開始されます。6.
次の 画面が 表示されたら、インストール 作業は 完了です。 《閉じる》ボタンをクリックします。Gatekeeperについて
Mac.OS.Xをお 使いの 場合、セキュリティー機能の Gatekeeper 設定により、インストール 中に 警告メッセージが 表示されること があります。 表示された 警告メッセージにより、対処方法が 異なります。 詳しくは、以下の 対処方法をご 参照ください。 Gatekeeperの設定を《Mac.App.Storeからのアプリケー ションのみを許可》にしている場合《“iXR_Installer.dmg”は、Mac App Storeからダウンロー ドされたものでないため開けません。》というセキュリティーの 警告画面が 表示されることがあります。 その 場合には《OK》ボタンをクリックして警告画面を閉じた後、 ファイル 上で control キーを 押しながらクリックする、または ファイル 上で 右クリックし、メニューから《開く》をクリック してください。
《“iXR_Installer.dmg”は、Mac App Storeからダウンロー ドされたものではありません。開いてもよろしいですか？》と
いう 警告画面が 表示されますので、《開く》ボタンをクリック してください。
このとき、次の Gatekeeperの 設定を《Mac App Storeから
のアプリケーションのみを 許可》以外にしている 場合と 同じ 警
告画面が 表示されることがあります。
《“iXR_Installer.dmg”は、Mac App Storeからダウンロー ドされたものでないため 開けません。》というメッセージが 再
度表示され、開けないことがあります。
このときは、ファイルのあるフォルダーから、デスクトップ など 他のフォルダーにファイルをコピーしてから 実行するか、 Gatekeeperの 設定を《Mac App Storeと 確認済みの 開発
元からのアプリケーションを 許可》に 変更してから 再度実行し てください。 Gatekeeperの設定を《Mac.App.Storeからのアプリケー ションのみを許可》以外にしている場合 《“iXR_Installer.dmg”は、アプリケーションで、インターネッ トからダウンロードされました。開いてもよろしいですか？》 というセキュリティーの 警告画面が 表示されることがあります が、その 場合には《開く》ボタンをクリックしてください。
第 3 章 インストール
Gatekeeperの設定を変えるには Gatekeeperの 設定は、システム 環境設定の《セキュリティと プライバシー》から《一般》タブの《ダウンロードしたアプリケー ションの実行許可：》項目で変更できます。 変更するには 左下の《 》アイコンをクリックし、パスワード を 入力してロックを 解除する 必要があります。 《 》ボタンもしくはcommand.+.Qなどでシステム 環境設定 を 終了する、または《すべてを 表示》をクリックしてこの 画面 から 移動すると、再度ロックされます。 注意 Gatekeeperの 設定を 変えることで、セキュリティーにリスク が 生じる 場合があります。 Gatekeeperの 設定を 変更してセキュリティーを 下げた（下に ある 項目に 変更した）ときは、本ソフトウェアやファームウェ アアップデートの 終了後（ソフトウェアをインストール 直後に ファームウェアアップデートを 行う 場合はファームウェアアッ プデート 後）に 設定を 元に 戻してください。専用ソフトウェアのアンインストール
メモ 通常は 専用ソフトウェアのアンインストール 作業は、必要あり ません。問題が 発生した 場合や 本機の 使用をお 止めになる 場 合に、以下の 手順をご 参照ください。iOS用Settings.Panelのアンインストール
《iXR Settings》のアイコンをタップし 続ける(ロングタップす る）と、アイコンに ×マークが 表示され、アプリの 削除モードに 入ります。この 状態で ×マークをタップすると、アプリが 削除さ れます。Windows.専用ソフトウェアのアンインストール
《プログラムと機能》からアンインストールします。1.
《スタート》w《コントロールパネル》で、《プログラムと機能》 を 実行します。 メモ . i Windows. 10. では、スタートボタンを 右クリックして 表示さ れる《コントロールパネル》をクリックします。 . i Windows. 8.1. では、スタート 画面左下の ボタンをクリック して 表示されるアプリ 画面で《コントロールパネル》をクリッ クします。2.
《表示方法：》項目が《カテゴリー》の 場合は、《プログラム》 項目の 中の《プログラムのアンインストール》をクリックし ます。 《表示方法：》項目が《大きいアイコン（L）》または《小さい アイコン（S）》の場合は、《プログラムと機能》を実行します。3.
一覧の 中から《TASCAM iXR》を 選択し、ダブルクリック します。4.
以降は、スクリーンの 指示にしたがってください。Mac.用Settings.Panelのアンインストール
《iXR_Settings Panel》をアプリケーションフォルダー内から 削除すれば、アンインストールは 完了です。電源の接続
iOSデバイスで使用する
iPad. や.iPhone. に 付属の USB電源アダプターを、本機付属の USB ケーブルと 接続して、PC/MAC/POWER端子に接続します。 iPad/iPhone付属の USB電源アダプター iXR付属の USB ケーブル 注意 .
i iPod. touchには USB電源アダプターが 付属されていません。 iPod.touchでご 使用の 場合は、別途 Apple純正の USB電源ア ダプタ (電圧 5V,電流が 700mA以上供給可能なもの）をご 購 入ください。 . i 他の USB電源アダプターでも 動作可能ですが、Apple. 純正の. iPad.／.iPhone.付属の USB電源アダプターをご 使用になるこ とを 強く 推奨します。 他の USB電源アダプターをご 使用になる 場合は、下記の 仕様 の 電源デバイスをご 使用ください。 . o 供給電圧：5V . o 供給電流：700mA以上 上記の 仕様以外で 電源デバイスを 使用すると 故障、発熱、発 火などの 原因になります。異常がある 場合は、使用を 中止して、 販売店またはティアック 修理センター（巻末に 記載）に 修理を ご 依頼ください。
パソコン（Windows ／ Mac）で使用する
本機をパソコンに 接続して 使用する 場合、USB バスパワーで 起動 しますので、他の 電源デバイスを 接続する 必要はありません。第 4 章 準備
第 5 章 接続
外部機器を接続する
接続前の注意 . 0 接続を 行う 前に、外部機器の 取扱説明書をよくお 読みになり、 正しく 接続してください。 . 0 本機および 接続する 機器の 電源を 全てオフまたはスタンバイ 状 態にします。 . 0 各機器の 交流電源は、なるべく 同一上の 電源ラインから 供給す るように 設置してください。テーブルタップなどをご 使用にな る 場合、交流電源の 電圧変動が 少なくなるように、電流容量が 大きいテーブルタップをご 使用ください。 フロントパネルの接続 ボーカルマイク ギター ヘッドホン [.外部機器の 接続例（フロントパネル）.] iOSデバイスの接続iOS デバイスに 付属の Lightning-USB ケーブルを 使用して、iOS. デバイスの Lightning端子と 本機の. .端子を 接続します。 接続が 有効になると、フロントパネルのUSBインジケーターが 点 灯します。 iOS デバイス. （iOS デバイスに 付属の Lightning-USB ケーブル 使用） iPad/iPhone付属の USB電源アダプター (iXR付属の USBケーブル 使用 ) ドラムマシン バランス 接続タイプの. パワードモニタースピーカー [.iOS デバイス 使用時の 接続例（リアパネル）] .
0 iPadや iPhoneに 付属の USB電源アダプターを、本機付属の USB ケーブルと 接続して、PC/MAC/POWER端子に 接続し ます。
.
0 iOS デバイスは、iOS デバイス 付属の Lightning-USB ケーブ ルを 使用して、. .端子に 接続します。
.
0 iPod. touchには USB電源アダプターが 付属されていません。 iPod.touchでご 使用の 場合は、別途 Apple純正の USB電源ア ダプタ (電圧 5V、電流が 700mA以上供給可能なもの）をご 購 入ください。
Windows ／ Mac.の接続
ドラムマシン パソコン
第 5 章 接続
パソコンの接続
付属の USB ケーブルを 使って、本機とパソコンの USB3.0 ／ USB2.0 ポートに 接続してください。USBの 接続が 有効になると、 フロントパネルの USBインジケーターが点灯します。 注意 USB ハ ブ な ど で 本 機 を 接 続 し た 場 合、 そ の USB バ ス 上 の USB機器の 影響でオーディオ 信号のドロップアウト、クリック ノイズなどが 発生することがあります。そのため 本機の 接続は、 別の USB ポートに 接続することを 強くお 勧めします。ただし、 USB キーボードと USB マウスは 接続しても 問題ありません。オーディオの接続
マイク、ギター、キーボード、オーディオ 機器など、本機に 入力 されたアナログ 音声信号は、デジタル 信号に 変換された 後に USB を 経由してパソコンに 送られます。また、スピーカー（アンプ 経由） やヘッドホンを 本機に 接続することにより、本機に 入力されるオー ディオ 信号やパソコンからの 出力信号をモニターすることができ ます。 注意 オ ー デ ィ オ 機 器 を 接 続 す る 場 合 に は、GAINつ ま み、LINE. OUTつまみ、およびPHONESつまみを 下げた 状態で 行ってく ださい。モニター機器から 突然大きな 音が 出て、機器の 破損や 聴力障害の 原因になる 可能性があります。マイクを接続する
ダイナミックマイク フロントパネルのIN.1 ／ IN.2.端子のXLRジャックに 接続し ます。 コンデンサーマイク ファントム 電源を 必要とするコンデンサーマイクをご 使用にな る 場合は、IN.1 ／ IN.2.端子のXLRジャックに 接続し、リア パネルの PHANTOMスイッチを「+48V」に設定してください。 PHANTOMスイッチが「+48V」に 設定されているときは、 フロントパネルの +48Vインジケーターが点灯します。 注意 . i 接続する 前に、本機および 接続する 機器の 電源を 全てオフまた はスタンバイ 状態にしてください。 .i PHANTOM スイッチは、IN. 1 ／ IN. 2. 端子の XLR端子を 同 時にオン／オフします。ファントム 電源を 必要としないマイク を 接続している 場合は、ファントム 電源を「+48V」にしない でください。 . i PHANTOM スイッチを「+48V」にした 状態で、マイクの 抜 き 差しをないでください。大きなノイズを 発生し、本機および 接続中の 機器が 故障する 恐れがあります。 .
i LINE. OUTつ ま み と PHONESつ ま み を 下 げ た 状 態 で
PHANTOMスイッチの +48V ／ OFFの 切り 換えを 行ってく ださい。マイクによっては 大きなノイズを 発生し、モニター機 器から 突然大きな 音が 出て、機器の 破損や 聴力障害の 原因に なる 可能性があります。 . i ファントム 電源を 必要とするコンデンサーマイクを 使用する 場 合のみ、PHANTOMスイッチを「+48V」にしてください。ファ ントム 電源を 必要としないダイナミックマイクなどを 接続して いるときにPHANTOMスイッチを「+48V」にすると、本機 . i ファントム 電源を 必要とするコンデンサーマイクとダイナミッ クマイクを 合わせて 使用する 場合は、必ずバランスタイプのダ イナミックマイクをご 利用ください。アンバランスタイプのダ イナミックマイクを 混用することはできません。 . i リボンマイクの 中には、ファントム 電源を 供給すると 故障の 原 因になるものがあります。疑わしい 場合は、リボンマイクにファ ントム 電源を 供給しないでください。
ギターを接続する
ギターやベースギターを 直接本機に 接続する 場合は、フロントパ ネルの IN.1 ／ IN.2. 端子のTRS標準ジャックに 接続し、その 端 子の MIC/LINE.INSTスイッチを「INST」に設定します。電子楽器／オーディオ機器などを接続する
電子楽器やオーディオ 機器などを 接続する 場合は、フロントパネ ルの IN.1 ／ IN.2. 端子のTRS標準ジャックに 接続し、その 端子 の MIC/LINE.INSTスイッチを「MIC/LINE」に設定します。モニタースピーカーを接続する
モニタースピーカー（バランス 接続タイプのパワードモニタース ピーカー）は、リアパネルの LINE.OUT.1/L.-.2/R端子に 接続し ます。 スピーカーの 音量は、フロントパネルの LINE.OUTつまみで 調整 可能です。ヘッドホンを接続する
ヘッドホンは、フロントパネルの PHONES端子（ステレオミニ ジャック）に 接続します。 注意 ヘッドホンを 接続する 前には、PHONESつまみで 音量を 最小 にしてください。突然大きな 音が 出て、聴力障害などの 原因と なることがあります。MIDIの接続
音源モジュール、キーボード／シンセサイザー、ドラムマシンなど の MIDI機器と 本機を、以下のように 接続します。 . 0 MIDI機器の 音をモニターしたい 場合は、これらの 出力を 本機 のライン 入力に 入力するか、外部ミキサーを 使ってモニターし てください。 .0 リアパネルの MIDI. IN/MIDI. OUT端子を 使って、MTC（MIDI タイムコード）の 送受信を 行うことができます。これにより、 MTC対応アプリケーションソフトで MTR（マルチトラックレ コーダー）と MIDI機器を 同期することができます。 注意 Windows.Media.Player. 使用時、コントロールパネル 内の 《サウンドとオーディオデバイス》からMIDI音楽の 再生出力 先（既定のデバイス）を《Microsoft GS Wavetable SW Synth》に 設定した 場合は、本機のLINE.OUT.1/L.-.2/R端 子および PHONES端子からはMIDI演奏を 聴くことができませ ん。
第 6 章 Settings.Panelの設定
Settings.Panelを開く
Settings.Panelを 使って、サンプリング 周波数（Windowsのみ）・ バッファーサイズ（Windowsのみ）・出力や 入力信号の 選択など、 便利機能の 設定を 行うことができます。また、本機のファームウェ アバージョンやソフトウェアのバージョンを確認することができま す。 Settings.Panelを 開くには、次の 方法があります。iOSデバイス
ホーム 画面にある《iXR Settings》アイコンをタップします。Windows
Windows.10 . 0 画面左下のスタートボタンをクリックし、《すべてのアプリ》w《TASCAM》w《iXR Settings Panel》を選択します。
Windows.8.1
1.
スタートボタンを 左クリックしてスタート 画面を 表示させま す。2.
. ボタンをクリックして 表示された《アプリ》画面において、《TASCAM》の 下の《iXR Settings Panel》をクリック
します。 Windows.7
.
0 画面左下のスタートボタンをクリックし、《すべてのプログラム》 w《TASCAM》w《iXR settings Panel》を 選択する。
Mac
.
0《Finder》w《 ア プ リ ケ ー シ ョ ン 》w《iXR Settings
Panel》をクリックして、Settings.Panel.を開く。 メモ 《オーディオMIDI設定》の《オーディオ装置》ウィンドウで《iXR》 を選択した状態で control キーを押しながらクリック（右クリッ ク）、または 設定ボタンをクリックして 表示されるメニューの 中から《装置を 設定...》をクリックして、Settings.Panelを 開くこともできます。
Settings.Panel.について
[iOS.版.Settings.Panel] [Windows.版.Settings.Panel] [Mac.版.Settings.Panel] 1. ステータス（状態）表示部 現在のソフトウェアのステータス（状態）を 表示しています。 表示項目 表示内容 《Software Ver.》 ソフトウェアのバージョンを 表示。 接続中の本機の装置名を表示。第 6 章 Settings.Panelの設定
2. Direct.Monitor.Settings.項目 IN.1／IN.2.端子から入力された信号をダイレクトモニター する 際に《Mono》または《Stereo》に設定します。 . o 設定を《Mono》にした 場合 iOS デバイス／パソコンに 送られる 信号は「ステレオ」のま まですが、LINE.OUT.1/L.-.2/R端子とPHONES端子から 出力される 信号が「モノラル」になります。 . o 設定を《Stereo》にした 場合 iOS デバイス／パソコンに 送られる 信号は「ステレオ」のま まで、LINE.OUT.1/L.-.2/R端子とPHONES端子から出力 される 信号も「ステレオ」になります。 3. Buffer.Size.項目（Windows.版のみ） 本機のドライバーは、パソコンとやりとりするオーディオ 入出 力信号を 一時的にバッファーに 蓄えています。 このバッファーサイズは、調整が 可能です。 バッファーサイズが 小さいほど、オーディオ 信号の 遅れが 少な くなりますが、パソコンの 高速処理が 要求されます。 他のシステム 操作を 行った 場合などに 処理が 間に 合わないと、 オーディオ 信号にクリックノイズ、ポップノイズ、ドロップア ウトなどが 発生する 場合があります。 バッファーサイズを大きくするほど動作がより安定し、オーディ オ 信号への 悪影響に 対して 強くなりますが、パソコンとやりと りするオーディオ 信号の 遅れが 大きくなります。 本機ではユーザー環境に合わせて、パネル上のスライダーでバッ ファーサイズを 調節することができます。 スライダーは、左から 右に 固定サイズで 設定可能です。 選択項目 《64 ／ 128 ／ 256 ／ 512 ／ 1024 ／ 2048 Samples》 4. Audio.Input.On/Off.項目 入力のオン／オフをチャンネルごとに 設定します。 . o オンに 設定すると、その 入力がオンになり、そのチャンネル に 入力された 信号を 通します。 . o オフに 設定すると、その 入力はオフになり、そのチャンネル に 入力された 信号は 通しません。 5. Line.Outputs.1-2 項目 本機の LINE.OUT.1/L.-.2/R端子およびPHONES端子から出 力する 信号を 選択します。 選択項目 《Monitor Mix》 入力チャンネルの 信号と、USB経由で iOS デバイス／パ ソコンから 出力される 信号をミックスした 信号を 出力し ます。 ミックスバランスは MONITORつまみで調節します。 《xxxx Out 1-2》 (iOSデバイスのみ） USB経由で iOS デバイスから 送られてくる 信号のみを 出 力します。xxxxには 接続されている iOS デバイスの 名前 が 表示されます。 《Computer Out 1-2》 (パソコンのみ) USB経由でパソコンから 送られてくる 信号のみを 出力し ます。 6. Auto.Power.Save.On/Off.項目 スタンドアローンモード 動作時に、本機に 入力信号が 検出され ない 状態（－ 60dBFS以下の 状態）が 30 分間経過した 場合に、 自動的に 電源をオフ（スタンバイ 状態）にするかを 設定します。 選択項目 《ON》（初期値）：オートパワーセーブ機能をオンにします。 《OFF》. ....：オートパワーセーブ 機能をオフにします。 メモ Auto.Power.Save機能によって 自動的に 電源がオフとなっ た 状態から、再度電源オン 状態にするには、一度 PC/MAC/ POWER端子に 接続されているケーブルを 抜き、再びケーブル を 接続して 下さい。第 7 章 スタンドアローンモード
概要
. 0 本機の 電源が 入っていて、且つ iOS デバイス／パソコンとの USB通信が 行われないとき、本機はスタンドアローンモードと 呼ばれるモードで 動作します。 . 0 本機をマイク 用プリアンプとして 動作させ、入力音をモニタリ ングすることが 可能です。録音をせずに、楽器の 練習をすると きなどに 便利な 機能です。 . 0 スタンドアローンモード 動作時は、USB インジケーターが 点滅 状態になります。スタンドアローンモード動作時の各設定
スタンドアローンモード 時の Settings.Panelの 設定は、以下に 様になります。 . 0 Direct.Monitor.Settings.Input.1-2：最後の 設定状態を 保持 . 0 Audio.Input.On/Off. . ：全てオン . 0 Line.Outputs.1/L.-.2/R.. ：MONITOR . 0 ERP2.Setting.On/Off. . ：最後の設定状態を保持ここでは、いくつかのオーディオアプリケーションと 組み 合わせ て 使用する 場合の 各設定方法を 紹介します。
DAWソフトウェアの設定
Cubasis.LE
アップルの.App.store.から「Cubasis.LE」を検索して、ダウンロー ドしてください。 Cubasis.LE.の 設定については、.Cubasis.LE.の 取扱説明書をご 参照ください。 メモ Cubasis.LE.の 入力信号を 有効にするには、下記の 操作を 行い ます。 . o ホーム 画面において、設定アイコンをタップして、iOS デ バイスの 設定画面を 開く。 . o 左側に 設定の 欄を 下にスクロールさせ、.Cubasis. LE. を タップする。 . o 右側の 設定画面で、《マイク》の 設定をオンにする。Cubase.LE
ダウンロードやインストール、および 各種の 初期設定方法に 関し ましては、TASCAMのウエブサイト（http://tascam.jp）の 製 品ページから、Cubase.LE クイックスタートガイドをダウンロー ドして、ご 覧ください。その他のDAWソフトウェア
その 他の DAW ソフトウェアをご 使用の 場合は、お 手持ちの DAW ソフトウェアの 取扱説明書をご 参照ください。使用目的とドライバの組み合わせ
(Windowsのみ)
DAWなどで 選択する ASIO ドライバーは、以下のどちらかに 設定 してください。 《iXR》 録音用途を 中心に DAWなどを 使用する 場合に 選択します。 ASIO アプリと WDM アプリのいずれかのみ 使用できます。 ご 使用の 環境によってはパフォーマンスが 向上する 事があ ります。《iXR Mixing Driver》
再生用途を 中心に DAWなどを 使用する 場合に 選択します。 ASIO アプリと WDM アプリを 同時使用できます。「ASIO ア プリの 出力」と「WDM アプリの 出力」はミックスされて iXRへ 出力されます。
Windows.Media.Player
1.
OSのコントロールパネルを 開きます。 メモ コントロールパネルは、下記の 方法で 開きます。 Windows.10 ／ Windows.8.1 画面左下のスタートボタンを 右クリックし、《コントロール パネル》を選択。 Windows.7 画面左下のスタートボタンを 左クリックし、スタートメ ニュー上の《コントロールパネル》を選択。2.
コントロールパネル 内の《サウンド》をダブルクリックして 開きます。 メモ コントロールパネルの 表示方法を《アイコン》に設定すると《サ ウンド》アイコンが表示されます。3.
《再生》タブ 画面の《iXR》または《iXR Mixing Driver》を 右クリックし、表示されたポップアップメニュー内の《既 定のデバイスとして設定》をクリックします。 このとき、緑のチェックマーク（《4》）が《iXR》または《iXR Mixing Driver》に移動します。 [.Windows.7 の 場合の 画面 ] メモ 本機を 録音デバイスとして 使う 場合には、《録音》タブ 画面の 《iXR》を《既定のデバイスとして設定》に設定します。
4.
設定が 終了したら、《OK》ボタンをクリックします。5.
Windows.Media.Player. を 起動し、オーディオファイルを 選択して 再生を 行ってください。 メモ . i Windows.Media.Player.を 起動した 状態で 設定を 行った 場合 は、Windows.Media.Player.側でデバイスの 切り 換えが 認識 されません。この 場合、Windows.Media.Player. を 再起動し てください。 . i 上記設定／操作を 正しく 行っても 音が 出ない 場合は、USB ケー ブルを 抜いてパソコンを 再起動してください。 . i この 設定を 行うと 本機経由で 音は 出ますが、パソコンのスピー カーやヘッドホン 端子からは 音が 出なくなります。第 8 章 アプリケーションガイド
第 8 章 アプリケーションガイド
OS.X.と.iTunes
1.
《アプリケーション》フォルダー内の《ユーティリティ》フォ ルダー内にある《オーディオMIDI設定》をダブルクリックし、 《オーディオ装置》画面を開きます。2.
《iXR》をクリックして選択し、右クリックまたはcontrolキー を 押しながら《iXR》をクリックして 表示されるポップアッ プメニュー内の《このサウンド 出力装置を 使用》をクリック します。 スピーカーのマークが《iXR》に移動します。 メモ 本機を 録音デバイスとして 使う 場合には、《iXR》を《このサ ウンド入力装置を使用》に設定します。3.
iTunes.を 起動し、オーディオファイルを 選択して 再生を 行っ てください。第 9 章 MIDI.インプリメンテーションチャート
MIDIインプリメンテーションチャート 機能 送信 受信 備考 ベーシック・チャンネル 電源オン 時 × × スルー 設定可能 × × モード 電源オン 時 × × スルー メッセージ × × 代用 ... ノート・ナンバー 音域 × × スルー ベロシティ ノート・オン × × スルー ノート・オフ × × アフター・タッチ キー別 × × スルー チャンネル 別 × × ピッチ・ベント × × スルー コントロール・チェンジ × × スルー プログラム・チェンジ × × スルー 設定可能範囲.# ... システム・エクスクルーシブ × × スルー システム・コモン ソング・ポジション × × スルー ソング・セレクト × × チューン × × システム・リアルタイム クロック × × スルー コマンド × × その 他 ローカル・オン / オフ × × スルー オール・ノート・オフ × × アクティブ・センス × × リセット × × 備考 モード 1：オムニ・オン、ポリ. モード 2：オムニ・オン、モノ. . ○：YES モード 3：オムニ・オフ、ポリ. モード 4：オムニ・オフ、モノ. . ×：NO第 10 章 トラブルシューティング
本取扱説明書の 手順通り 設定しても、本機が 正常に 使用できない 場合は、まずは 本章をご 確認ください。 本章で 解決できない 場合は、タスカムカスタマーサポート（巻末 に 記載）まで、下記のご 使用環境と、詳しい 状況をお 知らせいた だきますようお 願い 致します。 ご使用環境 . 0 パソコンメーカー . 0 モデル . 0 CPU . 0 搭載メモリー . 0 OS . 0 使用アプリケーション . 0 ウイルス 対策ソフト . 0 無線 LANの 有無 お 問い 合わせ 先につきましては、巻末をご 参照ください。 専用ソフトウェアをインストールできない。 x1.
OS.の確認 お 使いの OSとインストールしようとしているソフトウェアの 対応 OSが 異なっている 可能性があります。 インストールしようとしているソフトウェアの 対応 OSを、今 一度ご 確認ください。2.
常駐ソフトの停止 アンチウイルスソフトなどの 常駐ソフトがインストールの 妨 げとなる 場合があります。 常駐ソフトを 終了し、再度インストールをお 試しください。 本機の電源が入らない。 x . 0 iOS デ バ イ ス で ご 使 用 の 場 合、 電 源 デ バ イ ス を PC/MAC/ POWER端 子 に 接 続 す る 必 要 が あ り ま す。（ →.11 ペ ー ジ 「iOS デバイスの 接続」） . 0 パソコンでご 使用の 場合、パソコンが USB バスパワーに 対応 している 必要があります。パソコンの 仕様を 確認してください。 本機を接続したがiOSデバイス／パソコンに認識されない。 x1.
専用ソフトウェアのインストール . o 専用ソフトウェアをインストールしてください。 6 ページ「専用ソフトウェアをインストールする」をご 覧ください。 パソコンでオーディオを再生しても音が出ない。 x 本機の MONITORつまみが、「（INPUT）」側へ 最大に 回っていな いかを 確認してください。 その 場合、MONITORつまみを 中央より「（DEVICE）」側に 回し てください。 また、本機をパソコンに 接続した 状態で 下記をご 確認ください。 なお、以下の 設定を 行うと 本機経由で 音は 出ますが、パソコンの スピーカーやヘッドホン 端子から 音は 出なくなります。 Windows 本書 16 ページ「第 8 章 アプリケーションガイド」の「Windows. Media.Player」を 参照して、各 OSに 合わせた 再生時の 既定デバ イスに 設定してください。 Mac1.
全てのアプリケーションを 終了し、アップルメニューより《シ ステム環境設定...》画面を開きます。2.
《サウンド》を開きます。3.
《出力》タブから《iXR》を選択します。 設定が 完了しましたらパソコンを 再起動し、再生音をご 確認くだ さい。また、お 使いのアプリケーションによっては、上記とは 別 にデバイス 設定を 行う 必要がある 場合があります。 特に DAW ソフトウェアをご 使用時には、上記 OSの 設定とは 別の オーディオエンジンで 動作していますので、本機の 専用ソフトウェ アをインストール 後、先に DAW ソフトウェアのドライバー設定を ご 確認ください。 お 使いのアプリケーションの 詳しい 設定方法については、各取扱 説明書をご 参照ください。 音切れやノイズが発生する。 x パソコンの 負荷が 原因で 音切れやノイズが 発生します。 パソコンの 負荷を 軽減させる 方法を 下記にご 紹介致します。1.
無線 LANやアンチウイルスソフトなどの 常駐ソフトが 動作し ている 場合は、定期的な 負荷がかかり、音切れやノイズの 原 因となります。 無線 LANの 通信を 停止、アンチウイルスソフトなどの 常駐ソ フトを 停止してご 使用ください。2.
お 使 い の オ ー デ ィ オ ア プ リ ケ ー シ ョ ン、 あ る い は 本 機 の Settings.Panelにてバッファーサイズ（レイテンシー）の 設 定を 大きくすることをお 試しください。（Windowsのみ） メモ第 10 章 トラブルシューティング
3.
パソコンをオーディオ 処理に 適した 設定に 変更してください。 [.Windows.の場合] 1 ご 使 用 の OS（Windows. 10 ／ Windows. 8.1 ／ Windows.7）に 適した 設定方法でコントロールパネルを 開きます。 . o Windows.10.は、左下のスタートボタンから《コントロー ルパネル》をクリックし、コントロールパネルを 開きます。 さらに《システム》アイコンをクリックします。 . o Windows. 8.1. は、通常のスタート 画面（メトロ UI画面） で 右クリックし、《すべてのアプリ》をクリックします。さ らに《コンピュータ》を 右クリックし、《プロパティ》を 選択します。 . o Windows.7.は、左下のスタートボタンから《コンピュータ》 を 右クリックし、《プロパティ》を選択します。 2 《システムの詳細設定》をクリックします。 3 《システムのプロパティ》画面の《詳細設定》タブで、《パ フォーマンス》枠の《設定...》をクリックします。 4 《パフォーマンスオプション》画面の《視覚効果》タブで、《パ フォーマンスを優先する》を選択します。 [Mac.の場合] 1.アップルメニューより《システム環境設定...》画面を開き、 《省エネルギー》を選択します。 2.《コンピュータのスリープ》を《しない》に設定します。 3.《ディスプレイのスリープ》を《しない》に設定します。 メモ Mac.OS. のバージョン、または Macによっては、この 設定が ない 場合があります。4.
USBポートの差し替え USB ポートによっては 本機が 正常に 動作しない 場合がありま すので、パソコン 本体の 別の USB ポートに 接続してください。 メモ . i その 他の USB機器は、接続せずにお 試しください（USB キー ボード・USB マウスは、接続しても 構いません）。 . i USB ハブはご使用にならず、必ずパソコン本体の（オンボードの） USB ポートに 接続してください。 Cubase.LE ／ Cubasis.LE.のお問い合わせについて x Cubase.LE.および Cubasis.LE.につきましては、弊社ではサポー ト 外となります。 ご 使用については、Cubase.LE.のヘルプメニューをご 参照いただ きますようお 願い 致します。第 11 章 仕様
定格
サンプリング周波数 44.1k/48k/88.2k/96kHz 量子化ビット数 16/24 ビット入出力定格
アナログオーディオ入力定格
マイク入力（バランス、IN.1 ／ IN.2） コネクター. . ：XLR-3-31 相当. . . . . . （1：GND、2：HOT、3：COLD） 入力インピーダンス. ：2.2kΩ 規定入力レベル. . ：－ 65dBu. . . . . （0.0004Vrms、ゲインつまみ MAX時） 規定入力レベル. . ：－ 8dBu. . . . . （0.3090Vrms、ゲインつまみ MIN時） 最大入力レベル. . ：+8dBu（1.9467Vrms） ゲイン 幅. . ：57dB インストゥルメント入力（アンバランス、IN.1 ／ IN.2） MIC/LINE.INSTスイッチを「INST」に設定時 コネクター. . ：6.3mm（1/4"）TS標準ジャック. . . . （Tip：HOT、Sleeve：GND） 入力インピーダンス. ：1MΩ以上 規定入力レベル. . ：－ 63dBV. . . . . （0.0007Vrms、ゲインつまみ MAX時） 規定入力レベル. . ：－ 6dBV. . . . . （0.5015Vrms、ゲインつまみ MIN時） 最大入力レベル. . ：＋ 10dBV（3.162Vrms） ゲイン 幅. . ：57dB ライン入力（バランス、IN.1 ／ IN.2） MIC/LINE.INSTスイッチを「MIC/LINE」に設定時 コネクター. . ：6.3mm（1/4"）TRS標準ジャック. . . （Tip：HOT、Ring：COLD、Sleeve：GND） 入力インピーダンス. ：10kΩ 規定入力レベル. . ：－ 53dBu. . . . . （0.0017Vrms、ゲインつまみ MAX時） 規定入力レベル. . ：＋ 4dBu. . . . . （1.228Vrms、ゲインつまみ MIN時） 最大入力レベル. . ：＋ 20dBu（7.75Vrms） ゲイン 幅. . ：57dBコントロール入出力定格
MIDI.IN.端子 コネクター. ：Din.5 ピン フォーマット. ：標準 MIDI フォーマット MIDI.OUT.端子 コネクター. ：Din.5 ピン フォーマット. ：標準 MIDI フォーマット Windows./Mac/Power端子 コネクター. ：USB.B タイプ.4 ピン 転送速度. ：USB.2.0.High.Speed（480Mbps） .端子 コネクター. ：USB.A タイプ 転送速度. ：USB.2.0.High.Speed（480Mbps）オーディオ性能
マイクアンプEIN（入力換算雑音） － 125dBu以下（150 Ω終端、ゲインつまみ MAX時） 周波数特性IN.1 ／ IN.2.端子.w LINE.OUT（BALANCED）、ヘッドホン （PHONES）出力 44.1kHz､ 48kHz時 20Hz. ：+0dB/－ 0.4dB（JEITA） 20kHz. ：+0dB/－ 0.1dB（JEITA） 20kHz. ：+0dB/－ 0.5dB（HP出力、JEITA） 88.2kHz､ 96kHz時 20Hz. ：+0dB/－ 0.4dB（JEITA） 40kHz. ：+0dB/－ 0.25dB（JEITA） 40kHz. ：+0dB/－ 2.0dB（HP出力、JEITA） S/N比 101dB以上 （MIC/LINE入力.w.LINE.OUT、ゲインつまみMIN時、JEITA） 歪率 0.0025%以下（MIC/LINE入力.w.LINE.OUT、1kHzサイン 波、規定入力レベル、最大出力レベル、JEITA） クロストーク 95dB以上（MIC/LINE入力.w.LINE.OUT、1kHz、JEITA）
第 11 章 仕様
動作条件
最新の 対応 OS状況については、TASCAMのウェブサイト（http://
tascam.jp/）ご確認ください。
iOSデバイス
iOS.9 ／ iOS.8. 以 降 の Apple製 Lightning コ ネ ク タ 搭 載 の iOS デバイス
