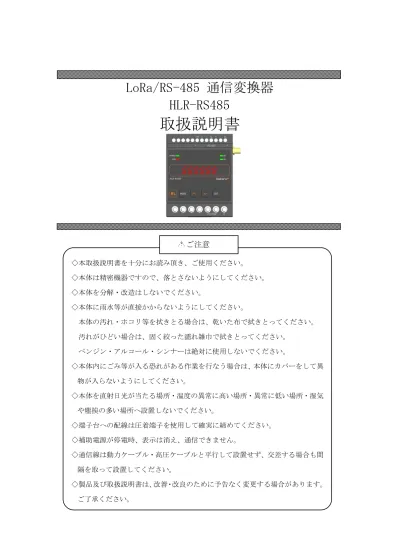

LoRa/RS-485 通信変換器
HLR-RS485
取扱説明書
◇本取扱説明書を十分にお読み頂き、ご使用ください。 ◇本体は精密機器ですので、落とさないようにしてください。 ◇本体を分解・改造はしないでください。 ◇本体に雨水等が直接かからないようにしてください。 本体の汚れ・ホコリ等を拭きとる場合は、乾いた布で拭きとってください。 汚れがひどい場合は、固く絞った濡れ雑巾で拭きとってください。 ベンジン・アルコール・シンナーは絶対に使用しないでください。 ◇本体内にごみ等が入る恐れがある作業を行なう場合は、本体にカバーをして異 物が入らないようにしてください。 ◇本体を直射日光が当たる場所・温度の異常に高い場所・異常に低い場所・湿気 や塵挨の多い場所へ設置しないでください。 ◇端子台への配線は圧着端子を使用して確実に締めてください。 ◇補助電源が停電時、表示は消え、通信できません。 ◇通信線は動力ケーブル・高圧ケーブルと平行して設置せず、交差する場合も間 隔を取って設置してください。 ◇製品及び取扱説明書は、改善・改良のために予告なく変更する場合があります。 ご了承ください。ご注意
目次
【 1 】概 要 ... 3 【 2 】品 名 ... 3 【 3 】形 名 ... 3 【 4 】操作パネル ... 4 【 5 】設定値について ... 4 【 6 】電源ＯＮ時 ... 5 【 7 】文字表示パターン ... 5 【 8 】操作方法 ... 5 ①キー操作 ... 5 ②画面遷移 ... 6 ・各モードへの画面遷移 ... 6 ・通信設定モード画面遷移 ... 7 ・LoRa/RS-485 通信 送受信エラーカウンタモード ... 8 【 9 】設定方法 ... 10 【 10 】接続 ... 11 ①IoT ゲートウェイとの連携 ... 11 ②RS-485 通信経路としての利用 ... 11 ③RS-485 通信の接続例 ... 13 【 11 】外形図 ... 15 【 12 】取付け方法 ... 17【 1 】概 要
本装置は、有線の RS-485(Modbus)通信を無線通信に変換またはその逆を行うも のです。
また、当社の IoT ゲートウェイと無線通信で連携し、有線で通信する当社機器 から本装置を経由してデータ収集を行うことができます。
無線通信は、IoT 向け無線技術（LPWA）の一つである LoRa(※)を使用します。 有線通信は、RS-485(Modbus)規格にて通信します。 ※ 本装置は、LoRa Private で利用します。
【 2 】品 名
LoRa/RS-485 通信変換器【 3 】形 名
HLR-RS485-① ・・・ （ご注文時に下記の中からご指定ください。） ① 補助電源 A AC85～264V D DC20～30V （開発中）【 4 】操作パネル
POWER 電源ランプです。補助電源を ON にすると点灯します。 ERR エラーランプです。機器が正常に動作している場合は消灯して います。通信異常などが発生した時に赤色に点灯または、点滅 します。 RD 受信ランプです。LoRa 通信または、RS-485 通信のデータを受信 した時に点灯します。 SD 送信ランプです。LoRa 通信または、RS-485 通信のデータ送信時 に点灯します。 7 セグメント LED システム状態やバージョンなどを表示します。 MODE キー 表示モードの切替や設定を行う時に使用します。 ∧キー 表示項目や設定値の変更に使用します。 ∨キー 表示項目や設定値の変更に使用します。 SET キー 設定値の確定など設定を行う時に使用します。【 5 】設定値について
各設定値と初期値は下記の通りです。 設定 番号 設定項目 設定範囲 初期値01 通信モード設定 GateWay / Parent/ Child GateWay 02 RS-485 通信速度設定 9600bps / 19200bps 9600 03 RS-485 通信パリティ設定 NONE / ODD / EVEN NONE 04 RS-485 通信ストップビット設定 1bit / 2bit 1bit
05 通信局番設定 開始局番 01 ～ F6 終了局番 02 ～ F7 開始局番 01 終了局番 F7 06 LoRa 通信グループ設定 01 ～ 12 01 07 LoRa 通信 Tx-Power 設定 1 ～ 13 13
【 6 】電源ＯＮ時
電源をＯＮすると、約１秒間全てのランプを点灯し LoRa 通信受信モードになります。【 7 】文字表示パターン
ＬＣＤの７セグメント表示では、数字、アルファベットを下の表で表示します。【 8 】操作方法
①キー操作
・モードの表示を切り換える場合は、∧キーまたは、∨キーで切り換えることができ ます。・通信モードや LoRa/RS-485 通信の設定を確認や変更する場合は、MODE キーと SET キ ーを同時に押し続けることで通信設定モードに切り替わります。 ・LoRa/RS-485 通信の送受信カウンタを確認する場合は、MODE キーと∨キーを同時に 押し続ける事で、通信の送受信または、送受信のエラーをカウントを表示するモー ドに切り替わります。 ・全設定のリセットまたは、LoRa 通信の詳細設定を確認や変更する場合は MODE キー と∧キーと SET キーを同時に押し続ける事で、全設定のリセット、LoRa 通信の詳細 設定の確認や、変更できるモードに切り替わります。 ・LoRa 通信モジュールとソフトウェアのバージョンを確認する場合は∧キーと∨キー を同時に押している間、バージョン表示モードに切り替わります。 通信モジュールとソフトウェアのバージョンは 2 秒ずつ表示が切り替わります。 ・説明書に記載している以外のキー操作は行わないでください。 電源ＯＮ 約１秒間すべてのランプを点灯 LoRa 通信受信モード表示
０
１
２
３
４
５
６
７
８
９
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
Ｈ
Ｉ
Ｊ
Ｋ
Ｌ
Ｍ
Ｎ
Ｏ
Ｐ
Ｑ
Ｒ
Ｓ
Ｔ
Ｕ
Ｖ
Ｗ
Ｘ
Ｙ
Ｚ
＃
＄
／
SP
②画面遷移
・各モードへの画面遷移 電源 OFF 全点灯 電源 ON ∧ ∨ システム状態(LoRa 通信) MODE +SET MODE +∧+SET MODE +∨ ∧+∨を押している間 通信設定モード リセット、LoRa 通信 詳細設定モード ソフトウェアバージョン LoRa/RS-485 通信送受信 エラーカウンタモードモード ∧ ∨ ∧ ∨ システム状態(全体) ∧ ∨ 通常モード(受信なし) 通常モード (受信なし) システム状態(RS-485) 2 秒後 MODE 通信モジュールバージョン 2 秒ごとに切り替わる バージョン表示モード ∧+∨を押している間 MODE MODE・通信設定モード画面遷移 通信局番設定 通信モード設定 ∧ ∨ RS-485 通信速度設定 ∧ ∨ ∧ ∨ RS-485 通信パリティ設定 RS-485 通信ストップビット設定 ∧ ∨ ∧ ∨ 通信局番設定 ∧ ∨ LoRa 通信グループ設定 ∧ ∨ LoRa 通信 Tx-Power 設定 通信モード設定
・LoRa/RS-485 通信 送受信エラーカウンタモード ∧ ∨ LoRa 通信受信カウンタ ∧ ∨ LoRa 通信受信エラーカウンタ ∧ ∨ LoRa 通信送信カウンタ ∧ ∨ LoRa 通信送信エラーカウンタ ∧ ∨ RS-485 通信受信カウンタ ∧ ∨ RS-485 通信受信エラーカウンタ ∧ ∨ RS-485 通信送信カウンタ ∧ ∨ RS-485 通信送信エラーカウンタ RS-485 通信受信カウンタ LoRa 通信受信カウンタ
・リセット、LoRa 通信詳細設定モード ∧ ∨ リセット ∧ ∨ LoRa 通信キャリアセンスリトライ回数 ∧ ∨ LoRa 通信キャリアセンスリトライ時間設定 LoRa 通信 BandWidth ∧ ∨ LoRa 通信 SpreadFactor ∧ ∨ LoRa 通信 CodingRate ∧ ∨ リセット LoRa 通信 BandWidth
【 9 】設定方法
①設定値の変更方法
各設定項目が表示されているところでSET キーを押す事で設定値を変更する モードになり、7 セグメント LED が点滅します。設定を変更するモードで∧キ ーまたは∨キーで設定値を変更し、SET キーを押すと設定値を保存します。 変更するモード中にMODE キーを押すと設定の変更が中止されます。②設定値の変更例
∧または∨押し設定値を変更 SET を押すことで設定モード に変更 変更箇所が点滅します MODE を押す SET を押すことで設定値を保存【 10 】接続
①IoT ゲートウェイとの連携
当社にて提供する IoT ゲートウェイ（HLR-GW-L）を親機とすることで、本装置に接 続した当社製計測器（TWPM 等）のデータを収集し、ブラウザで瞬時値の確認や設定 変更、FTP 経由での CSV ファイル収集が行えます。 ・接続例②RS-485 通信経路としての利用
(1)1 台の本装置を無線親局として用い、複数台の本装置を子局として利用する場合、 親局と子局が1 対多で無線通信を行えます。 要求 応答 IoT ゲートウェイ (HLR-GW-L) パソコン Ethernet(有線 LAN) 見通し距離で5km 程度まで通信できますが、 受信感度(RSSI)が安定して-110dBm 以上になる場所に 設置してください。 LoRa 無線通信 電力量計測器 （TWPM 等） 本装置 (HLR-RS485) RS-485 RS-485 LoRa 無線通信 RS-485 RS-485 Modbus 通信子機 (スレーブ) 本装置 親局① 本装置 子局① 本装置 子局② Modbus 通信親機 (マスター)(2) 複数台の本装置を無線親局として用い、それぞれに対応した子局を用意する 場合 (無線が必要な箇所のみ部分的に使用する場合） Modbus 通信親機と親局が１対多で RS-485 通信を行い、親局と子局が１対１ で無線通信を行えます。 (3)1 台の本装置を無線親局として用い、一台の本装置子局に Modbus 通信子機を 複数台接続する場合、親局と子局が 1 対１で無線通信を行い、子局とModbus 通信子機が 1 対多でRS-485 通信を行えます。 LoRa 無線通信 Modbus 通信子機 (スレーブ) RS-485 RS-485 RS-485 本装置 子局② 本装置 子局① 本装置 親局② 本装置 親局① RS-485 LoRa 無線通信 RS-485 Modbus 通信子機 (スレーブ) 本装置 親局① 本装置 子局① Modbus 通信親機 (マスター) Modbus 通信親機 (マスター)
③RS-485 通信の接続例
①屋内配線で接続する場合 ②屋外を経由して接続する場合 ターミータ接続 ターミネータ接続 SL を１点接地 注：RS-485 信号線には通信用 SPD（サージ防護デバイス） を装着してください。 SPD SPD ターミネータ接続 ターミネータ接続 SL を１点接地③注意事項 ・通信ケーブルには、シールド付きツイストペアケーブルを使用してください。 ・通信線の両端には、ターミネータ（終端抵抗）を接続してください。 ・通信ケーブルのシールド線（SL）は、１点を接地（D 種）してください 本装置がボックスに１個の場合 本装置がボックスに複数個の場合 SPD SPD SPD 注意事項：SPD と本装置間は 50cm 以内で設置してください。 50cm 以内 禁止事項（次の様な接続はしないでください） 分岐配線しないでください。 ループ配線をしないでください。 SPD 接続例
【 11 】外形図
①本体とアンテナ 248 ± 2 50 ± 1 72±1 111±2 22 ± 2 112 ± 1 100 ± 1 90 ± 1【 12 】取付け方法
①ＤＩＮレールに取付ける場合
②ねじ止めする場合
※スライドフックが固い場合は、下図のようにして出してください。 １．マイナスドライバなどでスライドフックの爪を浮かせる ２．爪が浮いたら、矢印の方向に押し出す １．下側のスライドフックを出す ３．スライドフックを 元に戻す １．上下のスライドフックを出す ２．上下２箇所をねじ止めする ２．上部をレールに 引っ掛け取付ける品質・性能向上のため、 記載内容は改善・改良のために予告なく変更する場合があります。ご了承下さい。 URL www.hakaru.jp 本社・工場 〒５３２－００２７ 大阪市淀川区田川３－５－１１ ＴＥＬ ０６（６３００）２１１２ ＦＡＸ ０６（６３０８）７７６６ Ｔ－５２３６０ 改訂 1 2018.09.28
