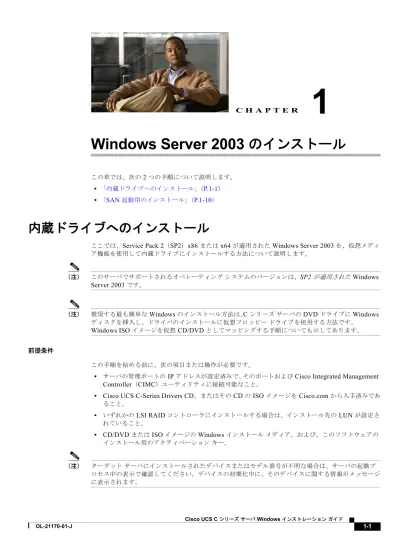

C H A P T E R
1-1
Cisco UCS C シリーズ サーバ Windows インストレーション ガイド OL-21170-01-J
1
Windows Server 2003
のインストール
この章では、次の 2 つの手順について説明します。 • 「内蔵ドライブへのインストール」（P.1-1） • 「SAN 起動用のインストール」（P.1-10）内蔵ドライブへのインストール
ここでは、Service Pack 2（SP2）x86 または x64 が適用された Windows Server 2003 を、仮想メディ ア機能を使用して内蔵ドライブにインストールする方法について説明します。 （注） このサーバでサポートされるオペレーティングシステムのバージョンは、SP2 が適用された Windows Server 2003 です。 （注） 推奨する最も簡単な Windows のインストール方法は、C シリーズサーバの DVD ドライブに Windows ディスクを挿入し、ドライバのインストールに仮想フロッピードライブを使用する方法です。 Windows ISO イメージを仮想 CD/DVD としてマッピングする手順についても示してあります。 前提条件 この手順を始める前に、次の項目または操作が必要です。
• サーバの管理ポートの IP アドレスが設定済みで、そのポートおよび Cisco Integrated Management Controller（CIMC）ユーティリティに接続可能なこと。
• Cisco UCS C-Series Drivers CD、またはその CD の ISO イメージを Cisco.com から入手済みであ ること。
• いずれかの LSI RAID コントローラにインストールする場合は、インストール先の LUN が設定さ れていること。 • CD/DVD または ISO イメージの Windows インストールメディア。および、このソフトウェアの インストール用のアクティベーションキー。 （注） ターゲットサーバにインストールされたデバイスまたはモデル番号が不明な場合は、サーバの起動プ ロセス中の表示で確認してください。デバイスの初期化中に、そのデバイスに関する情報がメッセージ に表示されます。
手順
次の手順を使用して、ソフトウェアとドライバをインストールします。
ステップ 1 C シリーズサーバに付属する Cisco UCS C-Series Drivers DVD で、インストールされたデバイス用の ドライバを確認し、それをラップトップなどのローカルマシンに展開します。ドライバの場所につい ては、「Windows 用 C シリーズドライバのインストール」（P.A-1）を参照してください。
このドライバ DVD がない場合は、Cisco（http://www.cisco.com/cisco/web/support/index.html）から サーバ用のドライバパッケージ ISO をダウンロードしてください。イメージを CD に焼くか、サード パーティユーティリティを使用してイメージをラップトップのハードドライブにマウントします。 ステップ 2 ブラウザを使用し、CIMC の IP アドレスを使用して CIMC Manager に接続します。
ステップ 3 管理者ユーザの ID とパスワードを使用して、CIMC Manager にログインします。 デフォルトのユーザ ID は admin、デフォルトのパスワードは password です。
ステップ 4 仮想メディア機能を有効にし、サーバが仮想ドライブをマウントできるようにします。
a. CIMC Manager の [Server] タブで [Remote Presence] をクリックします。
b. [Remote Presence] ペインで [Virtual Media] タブをクリックし、チェックボックスを選択して仮想 メディアを有効にします。
1-3
Cisco UCS C シリーズ サーバ Windows インストレーション ガイド OL-21170-01-J
ステップ 5 [Remote Presence] ペインで [Virtual KVM] タブをクリックし、[Launch KVM Console] をクリックし ます。
ステップ 6 [Virtual KVM Console] ウィンドウが表示されたら、[Tools] > [Launch Virtual Media] を選択します。
ステップ 7 [Virtual Media Session] ウィンドウで、次のどちらかの方法で Windows インストールイメージのパス を指定します。
• Windows ディスクからインストールする場合は、最初のインストール CD を C シリーズサーバの
DVD ドライブに挿入します。サーバがディスクを読み込むと、[Client View] ペインの D: ドライ ブのアイコンに表示されます。
ヒント [Details] をクリックすると、[Details] ペインに読み書きの経過が表示されます。
• Windows ISO イメージからインストールする場合は、[Add Image] をクリックし、ダイアログを 使用して Windows Server 2003 ISO ファイルを参照して選択します。ISO イメージが [Client View] ペインに表示されます。
ステップ 8 使用する大容量記憶域コントローラ用ドライバのパスを指定します。 a. [Add Image] をクリックします。 b. 使用するデバイスおよびオペレーティングシステム用のドライバ IMG ファイル（ステップ 1で保 存したもの）を参照し、選択します。ドライバの場所については、「Windows 用 C シリーズドラ イバのインストール」（P.A-1）を参照してください。 c. デバイスをフロッピーとしてエミュレートするかどうかのプロンプトが表示されたら、[Yes] をク リックします。IMG ファイルが（A: ドライブとは別の）仮想フロッピードライブとして、[Client View] ペインに表示されます。 ステップ 9 マウントするデバイスごとに [Mapped] 列のチェックボックスを選択し、マッピングが完了するまで待 ちます。[Details] ペインに経過が表示されます。 ステップ 10 マッピングが完了したら、サーバの電源を再投入し、追加したメディアが BIOS から認識されるように します。 （注） 電源を再投入するには、サーバの電源ボタンを押すか、[Cisco KVM Console] ウィンドウのメニュー バーで [Macros] > [Ctrl-Alt-Del] を選択するか、または Cisco Integrated Management Controller GUI
1-5
Cisco UCS C シリーズ サーバ Windows インストレーション ガイド OL-21170-01-J
ステップ 11 [Virtual KVM Console] ウィンドウで、起動中に F2 キーのプロンプトが表示されるのを待ち、F2 キー を押して BIOS 設定を表示します。設定ユーティリティ画面が表示されるまで待ちます。
（注） F2 キーを押しても、サーバはデバイスの初期化を継続し、それが完了してからでないとユーティリ ティが表示されないため、BIOS 設定ユーティリティが表示されるまで少し時間がかかります。 ステップ 12 BIOS 設定ユーティリティ画面で [Boot Options] タブを選択し、ステップ 7とステップ 8で追加したデ
バイスが、ブート可能デバイスとしてリストに表示されていることを確認します。
（注） デフォルトでは Quiet Boot が有効になっているため、F2 キーのプロンプトが表示されるのはシスコス プラッシュ画面が表示されているときです。
ステップ 13 仮想フロッピードライブの起動順序を設定します。
a. [Boot Options] 画面で [Floppy Order] を選択します。
b. [Floppy Order] 画面で、新しい仮想フロッピーがフロッピーデバイスリストの先頭になるよう設 定します。[Boot Option #1] を選択して Enter キーを押してから、ポップアップダイアログで
[Cisco Virtual Floppy] を選択して Enter キーを押します。
c. F10 キーを押して変更を保存し、BIOS 設定ユーティリティを終了します。サーバの電源が再投入 されます。
ステップ 14 [Virtual KVM Console] ウィンドウで、起動中に F2 キーのプロンプトが表示されるのを待ち、F2 キー を押して BIOS 設定ユーティリティを表示します。
ステップ 15 BIOS 設定ユーティリティ画面で、[Boot Manager] タブを選択します。
ステップ 16 [Boot Manager] 画面で、ステップ 7でマウントした物理ディスクまたは仮想 DVD を選択し、Enter
キーを押します。イメージが起動され、Windows のインストールが開始されます。
ステップ 17 CD から起動するかどうかのプロンプトに対して Enter キーを押します。
（注） 次の手順では、F6 キーを押すようにとのプロンプトが表示されたら、すぐに F6 キーを押す必要があ ります。Windows インストーラの初期設定中、ウィンドウの下部に「サードパーティ製ドライバをイ ンストールするには F6 キーを押してください」という内容のメッセージが表示されます。
1-7
Cisco UCS C シリーズ サーバ Windows インストレーション ガイド OL-21170-01-J ステップ 18 使用する大容量記憶域デバイスのドライバを、仮想フロッピーからインストールします。 a. F6 キーを押すようにとのプロンプトが表示されたらすぐに F6 キーを押し、インストールプロセ ス中に大容量記憶域デバイスのサードパーティ製ドライバをインストールします。 b. Windows インストールプロセスの進行を待ち、プロンプトが表示されたら S キーを押して追加デ バイスを指定します。
c. 使用する大容量記憶域デバイスをリストから選択し、Enter キーを押します。使用する大容量記憶 域デバイスのドライバが、仮想フロッピーからインストールされます。
ステップ 19 会社の要件と規格に従って、Windows のインストールを完了します。[Windows Setup] ウィンドウに 表示される Windows インストールの経過表示を監視し、必要に応じてプロンプトに応答します。追加 したドライバが Windows に表示されることを確認します。
ステップ 20 Windows のインストール完了後、再び Windows によってサーバが再起動され、プロンプトが表示され たら Ctrl+Alt+Del キーを押してログインし、Windows デスクトップにアクセスします。Windows の インストールプロセス中に指定したログイン認定証を使用してください。
（注） この時点では、サーバのチップセットやイーサネットコントローラなどのデバイス用のデバイスドラ イバを、Windows にまだインストールする必要があります。Windows Server 2003 のデバイスマネー ジャでは、ドライバを必要としているデバイスが、次の例のように黄色いフラグ付きで表示されます。
1-9
Cisco UCS C シリーズ サーバ Windows インストレーション ガイド OL-21170-01-J
ステップ 21 Windows のファイルマネージャを使用して、ステップ 1で Cisco UCS C-Series Driver DVD から取得 した（または、Cisco.com からダウンロードした）シスコドライバパッケージの展開先フォルダに移 動します。各デバイスの名前のフォルダに、すべてのデバイス用のドライバが格納されています。ドラ イバの場所については、「Windows 用 C シリーズドライバのインストール」（P.A-1）を参照してくだ さい。 ステップ 22 Intel チップセットドライバをインストールします。 a. 使用するハードウェアのチップセットドライバが格納されたフォルダに、ドライバを展開および インストールするための EXE ファイルがあります（...¥Windows¥ChipSet¥Intel¥W2K3¥setup.exe など）。 b. Windows のプロンプトに従い、サーバを再起動してチップセットドライバのインストールを完了 します。
ステップ 23 LAN on motherboard（LOM; マザーボードのオンボード LAN）ドライバをインストールします。
a. 必要なドライバが格納されたフォルダで、EXE ファイルをクリックしてドライバを展開およびイ ンストールします（¥Windows¥Network¥Intel¥82576¥ など）。場合によっては EXE ファイルがな く、ドライバの手動インストールが必要になることがあります。 b. Windows のプロンプトに従い、サーバを再起動して LOM ドライバのインストールを完了します。 ステップ 24 Windows Server 2003 のデバイスマネージャに黄色いフラグ付きで表示された、ドライバを必要とす るデバイスごとに、ドライバのインストールプロセスを繰り返します。 （注） 一部のドライバは、Windows のハードウェア検出プロセスの中でインストールされます。
SAN
起動用のインストール
ここでは、Service Pack 2（SP2）x86 または x64 が適用された Windows Server 2003 を、ブート可能 な SAN LUN にインストールする方法について説明します。 （注） このサーバでサポートされるオペレーティングシステムのバージョンは、SP2 が適用された Windows Server 2003 です。 （注） 推奨する最も簡単な Windows のインストール方法は、C シリーズサーバの DVD ドライブに Windows ディスクを挿入し、ドライバのインストールに仮想フロッピードライブを使用する方法です。 Windows ISO イメージを仮想 CD/DVD としてマッピングする手順についても示してあります。 前提条件 この手順を始める前に、次の項目または操作が必要です。
• サーバの管理ポートの IP アドレスが設定済みで、そのポートおよび Cisco Integrated Management Controller（CIMC）ユーティリティに接続可能なこと。
• Cisco UCS C-Series Drivers CD、またはその CD の ISO イメージを Cisco.com から入手済みであ ること。
• ブート可能な SAN デバイスにインストールする場合は、SAN 上で LUN を設定してからその SAN
に接続し、SAN HBA からその LUN へのパスが 1 つ（1 つだけ）存在することを確認すること。
• CD/DVD または ISO イメージの Windows インストールメディア。および、このソフトウェアの インストール用のアクティベーションキー。 （注） ターゲットサーバにインストールされたデバイスまたはモデル番号が不明な場合は、サーバの起動プ ロセス中の表示で確認してください。デバイスの初期化中に、そのデバイスに関する情報がメッセージ に表示されます。 手順 次の手順を使用して、ソフトウェアとドライバをインストールします。
ステップ 1 C シリーズサーバに付属する Cisco UCS C-Series Drivers DVD で、インストールされたデバイス用の ドライバを確認し、それをラップトップなどのローカルマシンに展開します。ドライバの場所につい ては、「Windows 用 C シリーズドライバのインストール」（P.A-1）を参照してください。
このドライバ DVD がない場合は、Cisco（http://www.cisco.com/cisco/web/support/index.html）から サーバ用のドライバパッケージ ISO をダウンロードしてください。イメージを CD に焼くか、サード パーティユーティリティを使用してイメージをラップトップのハードドライブにマウントします。 ステップ 2 ブラウザを使用し、CIMC の IP アドレスを使用して CIMC Manager に接続します。
1-11
Cisco UCS C シリーズ サーバ Windows インストレーション ガイド OL-21170-01-J
ステップ 3 管理者ユーザの ID とパスワードを使用して、CIMC Manager にログインします。 デフォルトのユーザ ID は admin、デフォルトのパスワードは password です。
ステップ 4 仮想メディア機能を有効にし、サーバが仮想ドライブをマウントできるようにします。
a. CIMC Manager の [Server] タブで [Remote Presence] をクリックします。
b. [Remote Presence] ペインで [Virtual Media] タブをクリックし、チェックボックスを選択して仮想 メディアを有効にします。
ます。
ステップ 6 [Virtual KVM Console] ウィンドウが表示されたら、[Tools] > [Launch Virtual Media] を選択します。
ステップ 7 [Virtual Media Session] ウィンドウで、次のどちらかの方法で Windows インストールイメージのパス を指定します。
• Windows ディスクからインストールする場合は、最初のインストール CD を C シリーズサーバの
DVD ドライブに挿入します。サーバがディスクを読み込むと、[Client View] ペインの D: ドライ ブのアイコンに表示されます。
ヒント [Details] をクリックすると、[Details] ペインに読み書きの経過が表示されます。
• Windows ISO イメージからインストールする場合は、[Add Image] をクリックし、ダイアログを 使用して Windows Server 2003 ISO ファイルを参照して選択します。ISO イメージが [Client View] ペインに表示されます。
ステップ 8 [Virtual Media Session] ウィンドウで、使用する SAN HBA デバイスのドライバのパスを指定します。
a. [Add Image] をクリックします。 b. 使用するデバイスおよびオペレーティングシステム用のドライバ IMG ファイル（ステップ 1で保 存したもの）を参照し、選択します。ドライバの場所については、「Windows 用 C シリーズドラ イバのインストール」（P.A-1）を参照してください。 c. デバイスをフロッピーとしてエミュレートするかどうかのプロンプトが表示されたら、[Yes] をク リックします。IMG ファイルが（A: ドライブとは別の）仮想フロッピードライブとして、[Client View] ペインに表示されます。
1-13
Cisco UCS C シリーズ サーバ Windows インストレーション ガイド OL-21170-01-J ステップ 9 追加したデバイスごとに [Mapped] 列のチェックボックスを選択し、マッピングが完了するまで待ちま す。[Details] ペインに経過が表示されます。 ステップ 10 マッピングが完了したら、サーバの電源を再投入し、追加したメディアと HBA デバイスがサーバから 認識されるようにします。 （注） 電源を再投入するには、サーバの電源ボタンを押すか、[Cisco KVM Console] ウィンドウのメニュー バーで
[Macros] > [Ctrl-Alt-Del] を選択するか、または Cisco Integrated Management Controller GUI の
[Server Summary] タブで [Power Cycle Server] をクリックします。
ステップ 11 [Virtual KVM Console] ウィンドウで、起動中に F2 キーのプロンプトが表示されるのを待ち、F2 キー を押して BIOS 設定を表示します。設定ユーティリティ画面が表示されるまで待ちます。
（注） F2 キーを押しても、サーバはデバイスの初期化を継続し、それが完了してからでないとユーティリ ティが表示されないため、BIOS 設定ユーティリティが表示されるまで少し時間がかかります。
ステップ 12 BIOS 設定ユーティリティ画面で [Boot Options] タブを選択し、ステップ 7とステップ 8で追加したデ バイスが、ブート可能デバイスとしてリストに表示されていることを確認します。
（注） デフォルトでは Quiet Boot が有効になっているため、F2 キーのプロンプトが表示されるのはシスコス プラッシュ画面が表示されているときです。
ステップ 13 仮想フロッピードライブの起動順序を設定します。
a. [Boot Options] 画面で [Floppy Order] を選択します。
b. [Floppy Order] 画面で、新しい仮想フロッピーがフロッピーデバイスリストの先頭になるよう設 定します。[Boot Option #1] を選択して Enter キーを押してから、ポップアップダイアログで
[Cisco Virtual Floppy] を選択して Enter キーを押します。
1-15
Cisco UCS C シリーズ サーバ Windows インストレーション ガイド OL-21170-01-J
ステップ 14 SAN LUN の起動順序を設定します。
a. [Boot Options] 画面で [Hard Disk Order] を選択します。
b. [Hard Disk Order] 画面で、ターゲット SAN LUN がハードディスクデバイスリストの先頭になる よう設定します。[Boot Option #1] を選択して Enter キーを押してから、ポップアップダイアログ で HA1 のエントリを選択して Enter キーを押します。
c. F10 キーを押して変更を保存し、BIOS 設定ユーティリティを終了します。サーバの電源が再投入 されます。
ステップ 15 [Virtual KVM Console] ウィンドウで、起動中に F2 キーのプロンプトが表示されるのを待ち、F2 キー を押して BIOS 設定ユーティリティを表示します。
ステップ 16 BIOS 設定ユーティリティ画面で、[Boot Manager] タブを選択します。
ステップ 17 [Boot Manager] 画面で、ステップ 7でマウントした物理ディスクまたは仮想 DVD を選択し、Enter
ステップ 18 CD から起動するかどうかのプロンプトに対して Enter キーを押します。 （注） 次の手順では、F6 キーを押すようにとのプロンプトが表示されたら、すぐに F6 キーを押す必要があ ります。Windows インストーラの初期設定中、ウィンドウの下部に「サードパーティ製ドライバをイ ンストールするには F6 キーを押してください」という内容のメッセージが表示されます。 ステップ 19 使用する HBA デバイスのドライバを、仮想フロッピーからインストールします。 a. F6 キーを押すようにとのプロンプトが表示されたらすぐに F6 キーを押し、インストールプロセ ス中に大容量記憶域デバイスのサードパーティ製ドライバをインストールします。 b. Windows インストールプロセスの進行を待ち、プロンプトが表示されたら S キーを押して追加デ バイスを指定します。
1-17
Cisco UCS C シリーズ サーバ Windows インストレーション ガイド OL-21170-01-J
c. 使用する HBA デバイスをリストから選択し、Enter キーを押します。使用する HBA デバイスの ドライバが、仮想フロッピーからインストールされます。
ステップ 20 会社の要件と規格に従って、Windows のインストールを完了します。[Windows Setup] ウィンドウに 表示される Windows インストールの経過表示を監視し、必要に応じてプロンプトに応答します。追加 したドライバが Windows に表示されることを確認します。
ステップ 21 Windows のインストール完了後、再び Windows によってサーバが再起動され、プロンプトが表示され たら Ctrl+Alt+Del キーを押してログインし、Windows デスクトップにアクセスします。Windows の インストールプロセス中に指定したログイン認定証を使用してください。
（注） この時点では、サーバのチップセットやイーサネットコントローラなどのデバイス用のデバイスドラ イバを、Windows にまだインストールする必要があります。Windows Server 2003 のデバイスマネー ジャでは、ドライバを必要としているデバイスが、次の例のように黄色いフラグ付きで表示されます。
ステップ 22 Windows のファイルマネージャを使用して、ステップ 1で Cisco UCS C-Series Drivers DVD から取 得した（または、Cisco.com からダウンロードした）シスコドライバパッケージの展開先フォルダに 移動します。各デバイスの名前のフォルダに、すべてのデバイス用のドライバが格納されています。ド ライバの場所については、「Windows 用 C シリーズドライバのインストール」（P.A-1）を参照してく ださい。 ステップ 23 Intel チップセットドライバをインストールします。 a. 使用するサーバに必要なチップセットドライバが格納されたフォルダに、ドライバを展開およびイン ストールするための EXE ファイルがあります（...¥Windows¥ChipSet¥Intel¥W2K3¥setup.exe など）。 b. Windows のプロンプトに従い、サーバを再起動してチップセットドライバのインストールを完了 します。
ステップ 24 LAN on motherboard（LOM; マザーボードのオンボード LAN）ドライバをインストールします。
a. 必要なドライバが格納されたフォルダで、EXE ファイルをクリックしてドライバを展開およびイ ンストールします（¥Windows¥Network¥Intel¥82576¥ など）。場合によっては EXE ファイルがな く、ドライバの手動インストールが必要になることがあります。 b. Windows のプロンプトに従い、サーバを再起動して LOM ドライバのインストールを完了します。 ステップ 25 Windows Server 2003 のデバイスマネージャに黄色いフラグ付きで表示された、ドライバを必要とす るデバイスごとに、ドライバのインストールプロセスを繰り返します。 （注） 一部のドライバは、Windows のハードウェア検出プロセスの中でインストールされます。
