デー タ シー ト

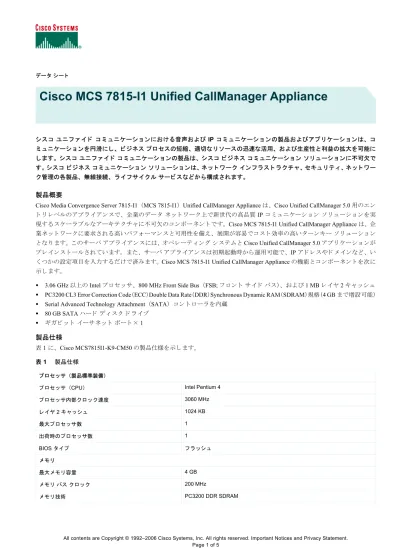

Cisco MCS 7815-I1 Unified CallManager Appliance

シ ス コ

ユニ フ ァ イ ド コ ミ ュ ニケーシ ョ ン におけ る音声お よび IP コ ミ ュ ニケーシ ョ ンの製品お よびア プ リ ケーシ ョ ンは、 コ

ミ ュ ニケーシ ョ ン を円滑に し 、 ビ ジネス

プ ロセスの短縮、 適切な リ ソ ースの迅速な活用、 および生産性 と 利益の拡大を可能に

し ます。 シス コ

ユニ フ ァ イ ド コ ミ ュ ニケーシ ョ ンの製品は、 シス コ ビ ジネス コ ミ ュ ニケーシ ョ ン ソ リ ュ ーシ ョ ンに不可欠で

す。 シス コ

ビ ジネス コ ミ ュ ニケーシ ョ ン ソ リ ュ ーシ ョ ンは、 ネ ッ ト ワー ク イ ン フ ラ ス ト ラ ク チ ャ、 セキ ュ リ テ ィ 、 ネ ッ ト ワー

ク管理の各製品、 無線接続、 ラ イ フサイ クル

サービ スなどから構成 さ れます。

製品概要

Cisco Media Convergence Server 7815-I1 （MCS 7815-I1） Unified CallManager Appliance は、 Cisco Unified CallManager 5.0 用のエン

ト リ レベルのアプ ラ イ ア ン ス で、 企業のデー タ

ネ ッ ト ワー ク 上で新世代の高品質 IP コ ミ ュ ニケーシ ョ ン ソ リ ューシ ョ ン を実

現す る ス ケー ラ ブルな アーキ テ ク チ ャ に不可欠の コ ン ポーネ ン ト です。

Cisco MCS 7815-I1 Unified CallManager Appliance は、 企

業ネ ッ ト ワー ク に要求 さ れ る 高いパフ ォーマ ン ス と 可用性を備え、 展開が容易で コ ス ト 効率の高い タ ーン キー ソ リ ューシ ョ ン

と な り ます。 こ のサーバ

アプ ラ イ ア ン ス には、 オペレーテ ィ ン グ シ ス テ ム と Cisco Unified CallManager 5.0 アプ リ ケーシ ョ ンが

プ レ イ ン ス ト ール さ れてい ます。 ま た、 サーバ アプ ラ イ ア ン スは初期起動時か ら 運用可能で、 IP ア ド レ スや ド メ イ ン な ど、 い

く つかの設定項目を入力す る だけで済みます。

Cisco MCS 7815-I1 Unified CallManager Appliance の機能 と コ ンポーネ ン ト を次に

示 し ます。

• 3.06 GHz 以上の Intel プロ セ ッ サ、 800 MHz Front Side Bus （FSB; フ ロ ン ト サ イ ド バス）、 および 1 MB レ イ ヤ 2 キ ャ ッ シ ュ

• PC3200 CL3 Error Correction Code（ECC）Double Data Rate（DDR）Synchronous Dynamic RAM（SDRAM）規格（4 GB まで増設可能）

• Serial Advanced Technology Attachment （SATA） コ ン ト ローラ を内蔵

• 80 GB SATA ハー ド デ ィ ス ク ド ラ イ ブ

• ギガビ ッ ト イーサネ ッ ト ポー ト × 1

製品仕様

表 1 に、 Cisco MCS7815I1-K9-CM50 の製品仕様を示 し ます。

表

1

製品仕様

プ ロ セ ッ サ （CPU） Intel Pentium 4

プ ロ セ ッ サ内部ク ロ ッ ク速度 3060 MHz レ イ ヤ 2 キ ャ ッ シ ュ 1024 KB 最大プ ロ セ ッ サ数 1 出荷時のプ ロ セ ッ サ数 1 BIOS タ イ プ フ ラ ッ シ ュ メ モ リ 最大 メ モ リ 容量 4 GB メ モ リ バス ク ロ ッ ク 200 MHz メ モ リ 技術 PC3200 DDR SDRAM

© 2006 Cisco Systems, Inc. All right reserved.

Important notices, privacy statements, and trademarks of Cisco Systems, Inc. can be found on cisco.com Page 2 of 5 合計 RAM ス ロ ッ ト 数 4 搭載 メ モ リ 容量 2 GB ハー ド デ ィ ス ク 搭載ハー ド デ ィ ス ク 80 GB SATA ハー ド デ ィ ス ク RPM 7,200 ハー ド デ ィ ス ク平均シー ク時間 9 ms 未満

ハー ド デ ィ ス ク コ ン ト ロー ラ I/O コ ン ト ロー ラ ハブ （ICH） -S SATA コ ン ト ロー ラ （マザーボー ド に搭載）

ハー ド デ ィ ス ク タ イ プ SATA Easy Swap

ネ ッ ト ワー ク 接続

NIC （ネ ッ ト ワー ク イ ン タ ー フ ェ イ ス カー ド ） オ ンボー ド 10/100/1000 × 1

コ ネ ク タ RJ-45 コ ネ ク タ × 1 （サーバ背面）

10 BASE-T ケーブルのサポー ト カ テ ゴ リ 3、 4、 または 5 Unshielded Twisted-Pair （UTP; シール ド な し ツ イ ス ト ペア） （2 または 4 ペア）、 最大 100 m （328 フ ィ ー ト ）

100 BASE-TX ケーブルのサポー ト カ テ ゴ リ 5 UTP （2 ペア）、 最大 100 m （328 フ ィ ー ト ）

1000 BASE-T ケーブルのサポー ト カ テ ゴ リ 5 UTP、 5E UTP、 6 UTP （2 ペア）、 最大 100 m （328 フ ィ ー ト ） イ ン タ ー フ ェ イ ス シ リ アル ポー ト 2 パラ レル ポー ト 1 USB 2.0 ポー ト 4 キーボー ド ポー ト PS/2 × 1 マウス ポー ト PS/2 × 1 オーデ ィ オ ポー ト な し イ ン タ ー フ ェ イ ス カー ド ス ロ ッ ト PCI 2.2 フルレ ングス ス ロ ッ ト （32/33 MHz） 3 PCI-X フルレ ングス ス ロ ッ ト （64/66 MHz） 2 セキ ュ リ テ ィ • 電源投入時パスワー ド • 選択可能なブー ト デバイ ス セキ ュ リ テ ィ • U ボル ト 固定セキ ュ リ テ ィ • フ ラ ッ シ ュ EPROM （電気的消去書き込み可能 ROM） 書き込み保護セキ ュ リ テ ィ 装置の適合規格 と 安全性

• FCC 認可 ： Federal Communications Commission （FCC; 米国連邦通信委員会） ルール Part15、 Class A 準拠 • カ ナダ Information Collection and Evaluation Standard （ICES） -003、 Issue 3、 Class A

• Underwriters Laboratories （UL） 1950 • CSA C22.2 No. 950

発注情報

アプ ラ イ ア ン ス の発注方法は、次の と お り です。Cisco.com の Dynamic Configuration Tool で CALLMANAGER-5.0 と 入力する と 、

Cisco MCS Unified CallManager Appliance お よび関連する ラ イ セン ス の リ ス ト が表示 さ れます。 次の製品 ID を使用 し て、 各コ ン

ポーネ ン ト を個別に発注す る こ と も で き ます。

• MCS7815I1-K9-CM50

• LIC-CM5.0-K9-7815-I1=

• KEY-CCM-ADMIN-K9= （2 個か ら発注可能）

力率補正 （回路） Power Factor Correction （PFC） あ り

電源入力周波数範囲 50 ～ 60 Hz 入力電圧 （ローレ ン ジ） • 90 VAC （最小） • 137 VAC （最大） 入力電圧 （ハイ レ ン ジ） • 180 VAC （最小） • 265 VAC （最大） 入力キロボル ト ア ンペア （kVA） （概算値） • 0.15 kVA （最小） • 0.80 kVA （最大） 環境仕様 温度 （サーバ動作時） 10 ～ 35°C （50.0 ～ 95.0°F） 温度 （サーバ停止時） 10 ～ 43°C （50 ～ 109.4°F） 湿度 （サーバ動作時） 8 ～ 80% 湿度 （サーバ停止時） 5 ～ 95% BTU 定格 （最小） 341 BTU/Hr BTU 定格 （最大） 1604 BTU/Hr 音響 ノ イ ズ （ア イ ド ル時） 5.1 bel 最大音響 ノ イ ズ 5.3 bel 冷却シ ス テム フ ァ ン搭載 （× 2） 外形寸法 フ ォ ーム フ ァ ク タ タ ワー型 ラ ッ ク マウン ト 4 RU 標準ラ ッ ク マウン ト 、 オプシ ョ ンのラ ッ ク マウン ト キ ッ ト を使用 重量 （最大） 11.15 kg （24.58 ポン ド ） 高 さ 455 mm （18.5 イ ン チ） 幅 165 mm （6.5 イ ン チ） 奥行 498 mm （17.25 イ ン チ）

© 2006 Cisco Systems, Inc. All right reserved.

Important notices, privacy statements, and trademarks of Cisco Systems, Inc. can be found on cisco.com Page 4 of 5

サーバのスペア品

スペア

サーバを発注する際は、 表 2 を参照 し て く だ さ い。

表

2

スペア サーバ アプ リ ケーシ ョ ンの発注情報 （OS および Cisco Unified CallManager 5.0）

現場で交換可能な スペア品

サーバの スペア製品を発注す る 際は、 表 3 を参照 し て く だ さ い。

表

3

サーバ

アプ ラ イ ア ン スのスペア製品の発注情報

サーバの

CPU 速度の識別方法

Cisco MCS 7815I1-K9-CM50 では、 Intel 社に よ っ て高速のプ ロ セ ッ サが更新 さ れ る と 、 サーバのプ ロ セ ッ サが変更 さ れます。 表

4 は、 シ ャーシに記載 さ れる シ ス コ の製造製品番号を示 し てい ます。 こ れに よ っ て個々のサーバ アプ ラ イ ア ン ス のプ ロ セ ッ サ

速度を識別で き ます。

表

4

製造製品番号 （プ ロ セ ッ サ速度別）

ア プ リ ケーシ ョ ン スペア製品番号

Cisco Unified CallManager 5.0 MCS7815I1-K9-CM50

説明 スペア製品番号

スペア 512 MB SDRAM DIMM （Cisco MCS 7815-I1 サーバ用） MEM-7815-I1-512= スペア 1 GB SDRAM DIMM （Cisco MCS 7815-I1 サーバ用） MEM-7815-I1-1GB= スペア 80 GB SATA Easy Swap ハー ド デ ィ ス ク ド ラ イ ブ HDD-7815-I1-80=

ラ ッ ク マウン ト レール キ ッ ト （Cisco MCS 7815-I1 用） RAIL-7815-I1=

プ ロ セ ッ サ 製造製品番号 （サーバに記載） 導入

©2006 Cisco Systems, Inc. All rights reserved.

Cisco、 Cisco Systems、 および Cisco ロゴは米国およびその他の国における Cisco Systems, Inc. の商標または登録商標です。 この文書で説明した商品、 サービスはすべて、 それぞれの所有者の商標、 サービスマーク、 登録商標、 登録サービスマークです。 この資料に記載された仕様は予告なく変更する場合があります。 シスコシステムズ株式会社 〒107-0052 東京都港区赤坂 2-14-27 国際新赤坂ビル東館

シ ス コ

ユニ フ ァ イ ド コ ミ ュ ニケーシ ョ ンのサービ スおよびサポー ト

シ ス コ シ ス テ ム ズ と パー ト ナーは、 シ ス コ の ラ イ フ サ イ ク ル

サービ ス の考え方を活用し て、 シ ス コ ユニ フ ァ イ ド コ ミ ュ ニケー

シ ョ ン

シ ス テ ム をサポー ト する ための幅広いエン ド ツーエン ド サービ ス を提供 し てい ます。 こ れ ら のサービ スは、 IP コ ミ ュ ニ

ケーシ ョ ン

ソ リ ューシ ョ ンの構築、 運用、 および最適化に効果のあ る手法を基に し てい ます。 た と えば、 早期段階に計画サー

ビ スお よ び設計サービ ス を活用す る と 、 厳 し い ス ケ ジ ュ ール要件を満たす こ と がで き 、 導入作業中のネ ッ ト ワ ー ク の停止を最

小限に抑え ます。 運用サービ ス を使用す る と 、 専門家の技術サポー ト に よ っ て通信の中断 リ ス ク を軽減で き ます。 最適化サー

ビ ス を使用す る と 、 ソ リ ュ ーシ ョ ン のパフ ォ ーマ ン ス が向上 し 、 運用効率が高ま り ます。 シ ス コ と そのパー ト ナーは、 耐障害

性の高い統合型ネ ッ ト ワ ー ク の構築お よ び維持に役立つシ ス テ ム レベルのサービ スお よ びサポー ト を提供 し 、 企業ニーズに対

応 し てい ます。

保証に関する情報

シ ス コ は、

Cisco MCS について 1 年間のハー ド ウ ェ ア保証を行っ てい ます。 こ の保証の条件については、

http://www.cisco.com/

univercd/cc/td/doc/es_inpck/1y1cen__.htm

を ご覧 く だ さ い。
