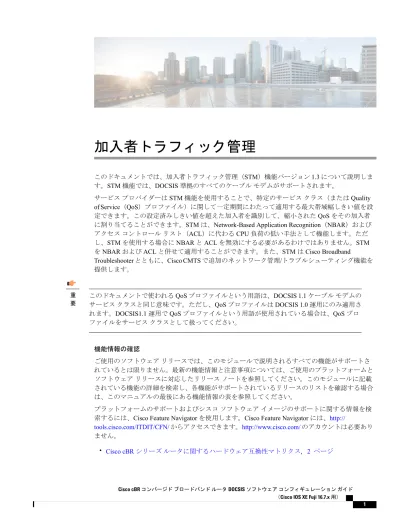

加入者トラフィック管理

(1)

加入者トラフィック管理

このドキュメントでは、加入者トラフィック管理（STM）機能バージョン 1.3 について説明します。STM 機能では、DOCSIS 準拠のすべてのケーブルモデムがサポートされます。サービスプロバイダーは STM 機能を使用することで、特定のサービスクラス（または Quality of Service（QoS）プロファイル）に関して一定期間にわたって適用する最大帯域幅しきい値を設定できます。この設定済みしきい値を超えた加入者を識別して、縮小された QoS をその加入者に割り当てることができます。STM は、Network-Based Application Recognition（NBAR）およびアクセスコントロールリスト（ACL）に代わる CPU 負荷の低い手法として機能します。ただし、STM を使用する場合に NBAR と ACL を無効にする必要があるわけではありません。STM を NBAR および ACL と併せて適用することができます。また、STM は Cisco Broadband

Troubleshooter とともに、Cisco CMTS で追加のネットワーク管理/トラブルシューティング機能を提供します。

このドキュメントで使われる QoS プロファイルという用語は、DOCSIS 1.1 ケーブルモデムのサービスクラスと同じ意味です。ただし、QoS プロファイルは DOCSIS 1.0 運用にのみ適用されます。DOCSIS1.1 運用で QoS プロファイルという用語が使用されている場合は、QoS プロファイルをサービスクラスとして扱ってください。重要機能情報の確認ご使用のソフトウェアリリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の機能情報と注意事項については、ご使用のプラットフォームとソフトウェアリリースに対応したリリースノートを参照してください。このモジュールに記載されている機能の詳細を検索し、各機能がサポートされているリリースのリストを確認する場合は、このマニュアルの最後にある機能情報の表を参照してください。プラットフォームのサポートおよびシスコソフトウェアイメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator には、http://

tools.cisco.com/ITDIT/CFN/からアクセスできます。http://www.cisco.com/のアカウントは必要あり

ません。

(2)

• Cisco CMTS ルータでの加入者トラフィック管理の制限事項, 3 ページ • Cisco CMTS ルータでの加入者トラフィック管理について, 4 ページ • _{Cisco CMTS ルータでの加入者トラフィック管理機能の設定方法, 10 ページ} • _{Cisco CMTS ルータでの加入者トラフィック管理機能のモニタリング, 22 ページ} • Cisco CMTS ルータでの加入者トラフィック管理の設定例, 25 ページ • その他の参考資料, 28 ページ • 加入者トラフィック管理に関する機能情報, 30 ページ

Cisco cBR シリーズルータに関するハードウェア互換性

マトリクス

Cisco IOS-XE の特定のリリースで追加されたハードウェアコンポーネントは、特に明記しない限り、以降のすべてのリリースでもサポートされます。（注）加入者トラフィック管理 Cisco cBR シリーズルータに関するハードウェア互換性マトリクス

(3)

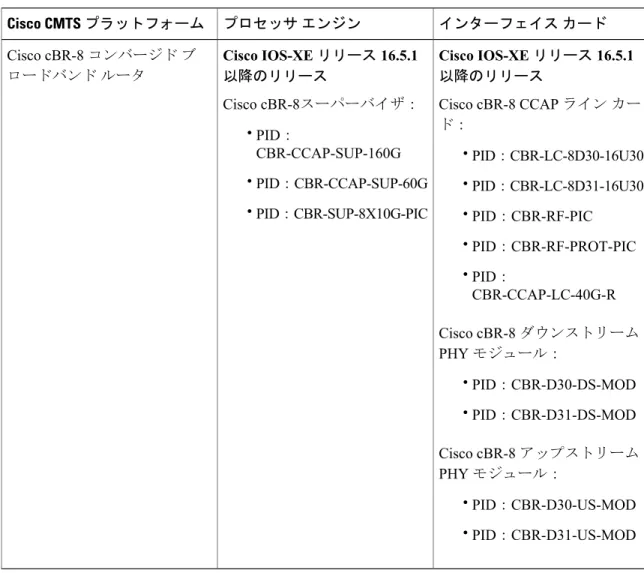

表 1：Cisco cBR シリーズルータに関するハードウェア互換性マトリクス インターフェイスカードプロセッサエンジン Cisco CMTS プラットフォーム Cisco IOS-XE リリース 16.5.1 以降のリリース Cisco cBR-8 CCAP ラインカード： • PID：CBR-LC-8D30-16U30 • PID：CBR-LC-8D31-16U30 • PID：CBR-RF-PIC • PID：CBR-RF-PROT-PIC • PID： CBR-CCAP-LC-40G-R Cisco cBR-8 ダウンストリーム PHY モジュール： • PID：CBR-D30-DS-MOD • PID：CBR-D31-DS-MOD Cisco cBR-8 アップストリーム PHY モジュール： • PID：CBR-D30-US-MOD • PID：CBR-D31-US-MOD Cisco IOS-XE リリース 16.5.1 以降のリリース Cisco cBR-8スーパーバイザ： • PID： CBR-CCAP-SUP-160G • PID：CBR-CCAP-SUP-60G • PID：CBR-SUP-8X10G-PIC Cisco cBR-8 コンバージドブロードバンドルータ

Cisco CMTS ルータでの加入者トラフィック管理の制限事

項

このドキュメントで使われる QoS プロファイルという用語は、DOCSIS 1.1 ケーブルモデムのサービスクラスと同じ意味です。ただし、QoS プロファイルは DOCSIS 1.0 運用にのみ適用されます。DOCSIS 1.1 運用で QoS プロファイルという用語が使用されている場合は、QoS プロファイルをサービスクラスとして扱ってください。

（注）

STM 機能には次の制限があります。

加入者トラフィック管理

(4)

• STM バージョン 1.1 では、サンプリングレートの範囲（期間）の計算に、STM 1.0 で使用される一定の範囲（10 ～ 30 分）ではなくモニタリング期間が使用されます。 ◦モニタリング期間が 1 日（1440 分）を超える場合、その期間のサンプルレートは [期間/100] として計算されます。 ◦モニタリング期間が 1 日未満の場合、サンプルレートの範囲は 10 ～ 30 分です。 ◦期間 2 日、サンプルレート 20 分の STM 1.0 を使用している場合、STM 1.1 でその設定を復元しようとすると、有効な範囲が 28 ～ 86 分に変更されているため、コマンドが失敗します。

• DOCSIS1.0 では、強制ルールで指定された登録済み QoS プロファイルが、Cisco CMTS に存在する QoS プロファイルと正確に一致する必要があります。モデムで作成された QoS プロファイルを使用しているケーブルモデムを管理するには、まず、正確に同じ QoS プロファイルを Cisco CMTS 上に作成する必要があります。強制ルールでケーブルモデムを管理できるようになるには、その前に、QoS プロファイル内のすべてのパラメータが一致する必要があります。 • Cisco cBR シリーズルータは、特定の強制ルールを最大 40 個までサポートします。最大数の強制ルールを作成した後でさらにルールを作成するには、既存のルールを 1 つ削除する必要があります。 •強制ルールの設定を変更すると、その強制ルールにマッピングされている加入者のバイトカウンタがすべて自動的にリセットされます。 •登録済み QoS プロファイルにユーザが違反した場合に適用される強制 QoS プロファイルを指定する際は、最初にプロビジョニングされた QoS プロファイルおよび適用される QoS プロファイルの両方が Cisco CMTS で作成される必要があります。 •加入者トラフィック管理機能は、稼働時間ではなく、ルータ上に設定されている時間に基づ いて期間を計算します。したがって、clockset コマンドを使用してルータ上の時刻を変更す ると、STM モニタリングの動作に影響が及ぶ可能性があります。 •加入者トラフィック管理の最大周期は 31 日です。31 日の周期を選択する場合、設定できる最小サンプルレートは（31 日/100）分です。

Cisco CMTS ルータでの加入者トラフィック管理について

この項の内容は、次のとおりです。

機能の概要

サービスプロバイダーは STM 機能を使用することで、特定のサービスクラス（または QoS プロファイル）に対し、一定の期間にわたる最大帯域幅しきい値を設定できます。これにより、設定済みしきい値を超えた加入者を識別して、縮小した QoS をその加入者に割り当てることができま加入者トラフィック管理 Cisco CMTS ルータでの加入者トラフィック管理について

(5)

す。この機能は現在の手法（NBAR、ACL など）を補足するもので、一部のユーザがケーブルネットワークの帯域幅を占有するような事態を防ぎます。現在の加入者制御方法（NBAR、ACL など）では、CMTS に届いたパケットをすべて検査します。これらの手法により、問題となるトラフィックの大半を食い止めることができますが、ネットワーク帯域幅を逼迫させる最新世代ピアツーピアファイル共有アプリケーションにとっては効果が限定的です。 STM 機能を使用すると、ネットワークパフォーマンスや他のユーザなどに影響を与えることなく、潜在的問題のある少数のユーザに焦点を絞ることができます。 STM 機能は次の 2 種類のモニタリングをサポートします。 •レガシーモニタリング：レガシーモニタリングでは、単一のモニタリング期間をセットアップできます。モニタリングを行う時間帯を選択することはできません。設定されたモニタリングパラメータは、一日を通して一定に保たれます。 •ピーク/オフピークモニタリング：ピーク/オフピークモニタリングでは、一日のうちトラフィック量が高くなる時間帯を最大 2 つ指定し、それ以外の（オフピーク）時間帯にもモニタリングを続行できます。ピーク時オプションを週末のモニタリングと組み合わせることにより、平日と週末でそれぞれ最大 2 つのピーク時を指定し、特定の加入者の帯域幅使用状況を識別して制限できます。ケーブルモデムがオフラインになって 24 時間オフライン状態が続くと、Cisco CMTS ルータはサービスフロー ID を内部データベースから削除し、モデムのトラフィックカウンタも削除します。このため、ユーザが帯域幅制限を超えたとしても、いったんオフラインすることでカウンタをリセットできます。この種のサービス不正使用を阻止するには、加入者トラフィック管理機能で、サービスレベル契約（SLA）に違反しているケーブルモデムに対するペナルティ期間を実装すると役立ちます。その場合、ケーブルモデムがオフラインになってカウンタがリセットされたとしても、CMTS により引き続きペナルティ期間を適用できます。

機能リスト

加入者トラフィック管理機能では、次の運用機能を使用できます。 •加入者トラフィック管理 1.1（STM 1.1）は、DOCSIS 1.1 運用に関して登録されたケーブルモデムをサポートします（サービスクラス/サービスフロー ID [SFID] モデルを使用）。 •ルータごとに、最大 40 個の強制ルールを作成できます。 •ダウンストリームトラフィックとアップストリームトラフィックに別々の強制ルールを使用できます。ただし、設定できる強制ルールの最大数の制限は、アップストリームのルールとダウンストリームのルールの合計数に対して適用されます。 •各強制ルールでは、加入者の登録済み QoS プロファイルを使用して、DOCSIS1.0 ケーブルモデムでの過剰なトラフィックのモニタリング対象となるユーザを識別します。登録済み QoS プロファイルは Cisco CMTS 上に存在する必要があります。ケーブルモデムで作成された QoS プロファイルを使用しているケーブルモデムを管理するには、まず Cisco CMTS 上で、完全に同一の QoS パラメータを使って手動で QoS プロファイルを作成する必要があり加入者トラフィック管理機能リスト

(6)

ます。その後、手動で作成したプロファイルを使ってケーブルモデムがオンラインになるように設定する必要があります。 •それぞれの強制ルールは、指定したウィンドウ（時間枠）内でユーザが伝送できる最大キロバイト数を指定します。 •強制ルールで指定された最大帯域幅を超えた加入者は、自動的に別の強制 QoSプロファイルに切り替えられ、カスタマイズ可能なペナルティ期間にわたってネットワーク使用が制限されます。強制 QoSプロファイルによってトラフィックの保証帯域幅や優先度などを変更できるため、サービス契約に違反した加入者に対してサービスプロバイダーが許容できる対応策が適用されます。 •ペナルティ期間が終了すると、加入者は登録済み QoSプロファイルに自動的に戻されます。また、ペナルティ期間が満了する前に、サービスプロバイダーのネットワークオペレーションセンター（NOC）の技術者が元の QoS プロファイルに切り替えることもできます。手動でスイッチバックするには、ケーブルモデムをいったん削除して、再登録できるようにします。（注） •また、この機能でサポートされる no-persistence オプションを使用すると、ケーブルモデム が再起動した後に強制 QoSプロファイルが無効になります。このオプションは、この機能を最初に実装したときに特に役立ちます。ユーザベース全体に大きな影響を与えることなく、問題がある加入者とアプリケーションを識別できます。繰り返し違反する加入者に対しては、ケーブルモデムの再起動後も強制 QoS ルールを適用し続ける強制ルールに切り替えることができます。 •全加入者の使用統計は一覧表示できます。帯域幅を過剰に使用している加入者だけを一覧表示することもできます。 •ペナルティ期間はケーブルモデムの再起動後も継続されるため、加入者は、モデムをリセットしてケーブルネットワークに再登録するという方法で強制 QoS プロファイルを回避することができません。このため、割り当てられた最大帯域幅を超過し続ける加入者に対して適切なペナルティを設定できます。また、ペナルティ対象に指定された CM をペナルティ期間から解除する時刻を指定することもできます。 •過剰な帯域幅を使用している加入者がサービスレベルをアップグレードする場合は、プロビジョニングシステムを再設定して、新しい QoS プロファイルをケーブルモデムに割り当てることができます。その後、ユーザがケーブルモデムを再起動してオンラインになると、新しいサービスレベルが適用されます。

• cable modem service-class-name コマンドを使用することで、特定のモデムで加入者サービス クラスを変更できます。 •週末には、ピーク時/オフピーク時モニタリングウィンドウなどさまざまな加入者モニタリングパラメータを設定できます。また、必要に応じて週のすべての曜日で同じモニタリングウィンドウを設定したり、週末のモニタリングを完全に無効にしたりすることも可能です。加入者トラフィック管理機能リスト

(7)

サービスフローモニタリングのスライディングウィンドウ

強制ルールを有効化すると、CMTS は定期的に、登録済み QoS プロファイルで指定された帯域幅よりも多くの帯域幅を消費している加入者がいないかどうかを確認するために、加入者が使用している帯域幅を検査します。CMTS は、サンプルレート間隔ごとに開始し、モニタリング期間にわたって継続されるスライディングウィンドウ（時間枠）を使ってサブスクライバを追跡します。サンプルレート間隔ごとに新しいスライディングウィンドウ期間が開始し、CMTS はその期間に送信された合計バイト数を追跡します。各スライディングウィンドウ期間の終了時に、CMTS はバイトカウンタを調べて、ネットワーク上の帯域幅を過剰に使用している加入者がいるかどうかを判断します。たとえば、デフォルトサンプルレート間隔 15 分、デフォルトモニタリング期間 360 分（6 時間）が設定されている場合、CMTS は 15 分ごとに帯域幅の使用をサンプリングし、360 分のモニタリング期間が終了するたびに、送信された合計バイト数を判定します。したがって、CMTS は 6 時間にわたり、15 分間隔で各加入者の使用状況統計を確認することになります。次の図に、このプロセスで各サンプルレート間隔の開始時に新しいスライディングウィンドウを開始する仕組みを示します。 図 1：モニタリング期間ウィンドウ

週末のモニタリング

標準のレガシーモニタリング設定とピークオフピークモニタリング設定を使用すると、週末にも引き続きモニタリングが行われます。 STM バージョン 1.2 では、週末に対する異なるモニタリング条件を設定できます。週末のモニタリングオプションは、既存のモニタリングオプションで使用できるパラメータと同じものをサ加入者トラフィック管理サービスフローモニタリングのスライディングウィンドウ

(8)

ポートしますが、週末用の代替モニタリングを設定するための別個のコマンドセットを使用します。これには、週末のピーク時およびオフピーク時のモニタリングウィンドウ（時間枠）の設定が含まれます。さらに、CLI では週末の任意のモニタリングを無効にする機能や、週のすべての曜日に同じモニタリング条件を使用する機能がサポートされます。

SNMP トラップ通知

加入者が強制ルールに違反するたびに Simple Network Management Protocol（SNMP）トラップ通知を送信できます。SNMP トラップは CISCO-CABLE-QOS-MONITOR-MIB で定義され、 snmp-serverenabletrapscable コマンドによって有効になります。 各 SNMP トラップ通知には、次の情報が含まれます。 •加入者のケーブルモデムの MAC アドレス •加入者に適用されている強制ルールの名前 •モニタリング期間ウィンドウ（時間枠）で加入者が送信した合計バイト数 •加入者のペナルティ期間が満了する時刻 CISCO-CABLE-QOS-MONITOR-MIB には、加入者トラフィック管理の設定について、および強制ルールに違反した加入者についての情報を提供する次のテーブルも含まれています。 • ccqmCmtsEnforceRuleTable：Cisco CMTS で現在設定されている強制ルールの属性が格納されます。 • ccqmEnfRuleViolateTable：モニタリング期間のスライディングウィンドウ内で強制ルールに違反した加入者のスナップショットリストを提供します。強制ルールでは、次のオブジェクトが使用されます。 • ccqmCmtsEnfRulePenaltyEndTime • ccqmCmtsEnfRuleWkndOff • ccqmCmtsEnfRuleWkndMonDuration • ccqmCmtsEnfRuleWkndAvgRate • ccqmCmtsEnfRuleWkndSampleRate • ccqmCmtsEnfRuleWkndFirstPeakTime • ccqmCmtsEnfRuleWkndFirstDuration • ccqmCmtsEnfRuleWkndFirstAvgRate • ccqmCmtsEnfRuleWkndSecondPeakTime • ccqmCmtsEnfRuleWkndSecondDuration • ccqmCmtsEnfRuleWkndSecondAvgRate • ccqmCmtsEnfRuleWkndOffPeakDuration 加入者トラフィック管理 SNMP トラップ通知

(9)

• ccqmCmtsEnfRuleWkndOffPeakAvgRate • ccqmCmtsEnfRuleWkndAutoEnforce • ccqmCmtsEnfRuleFirstPeakTimeMin • ccqmCmtsEnfRuleSecondPeakTimeMin • ccqmCmtsEnfRuleWkndFirstPeakTimeMin • ccqmCmtsEnfRuleWkndSecondPeakTimeMin • ccqmCmtsEnfRulePenaltyEndTimeMin • ccqmCmtsEnfRuleWkPenaltyPeriod • ccqmCmtsEnfRuleWkndPenaltyPeriod • ccqmCmtsEnfRuleRelTimeMonitorOn 強制ルール違反には、次のオブジェクトが使用されます。 • ccqmEnfRuleViolateID • ccqmEnfRuleViolateMacAddr • ccqmEnfRuleViolateRuleName • ccqmEnfRuleViolateByteCount • ccqmEnfRuleViolateLastDetectTime • ccqmEnfRuleViolatePenaltyExpTime • ccqmEnfRuleViolateAvgRate

ケーブルモデムと加入者トラフィック管理機能の相互作用

加入者トラフィック管理機能を使用すると、ケーブルモデムを再起動する（または設定を変更する）などの手口で QoS 制約がバイパスされることを防げます。ただしサービスプロバイダーは、必要に応じてモデムのプロファイルなどの設定パラメータを変更できます。加入者トラフィック管理機能が有効になっている場合は、次の動作が適用されます。 •ケーブルモデムが再起動しても、ダウンストリームおよびアップストリームトラフィックのプライマリサービスフローカウンタは保持されます。ただし、サービスプロバイダーは カウンタをリセットできます。リセットするには、cable modem qos profile コマンドを使っ てケーブルモデムの QoS プロファイルを変更し、ケーブルモデムをリセットします。 •セカンダリサービスフローカウンタは、ケーブルモデムが再起動するたびにリセットされます。これは強制ルールの設定とは無関係に行われます。 •再起動後も、ケーブルモデムは現在のプライマリダウンストリームおよびアップストリームサービスフローを保持します。ケーブルモデムが再起動したときに強制 QoS プロファイルペナルティ期間中である場合、再起動後も強制 QoS プロファイルが使用されます。サー ビスプロバイダーは cable modem qos profile コマンドを使って新しい QoS プロファイルを 割り当てることにより、手動でプロファイルを変更できます。

(10)

cable modem qos profile コマンドを使用してケーブルモデムの QoS プロファイルを変更する と、ケーブルモデムの再起動後の強制ルールも変更されます。ケーブルモデムがオンラインに戻ると、モデムで新しく使用されている QoS プロファイルに一致する QoS プロファイルが 登録された強制ルール（ qos-profile registered コマンドを参照）に従ってモデムが動作し始め ます。（注） •また、強制ルールの設定を変更することもできます。プロバイダーが強制ルールの設定を変更すると、次のようになります。 ◦（no enabled コマンドを使用して）強制ルールを無効にした場合、そのルールで登録さ れている QoS プロファイルを使用するすべてのケーブルモデムは、加入者トラフィック管理機能の管理対象でなくなります。no enabled を設定すると強制ルールが非アクティブになり、ペナルティ状態のすべてのモデムが登録済み QoS に移行します。

◦（qos-profile registered コマンドを使用して）ルールの登録済み QoS プロファイルを変 更した場合、以前の登録済み QoS プロファイルを使用するケーブルモデムは、加入者トラフィック管理機能の管理対象でなくなります。代わりに、新しい登録済み QoS プロファイルを使用するすべてのケーブルモデムが、このルールの管理対象になります。 ◦（qos-profile enforced コマンドを使用して）ルールの強制 QoS プロファイルを変更した 場合、ペナルティ期間中にあり、このルールを使用するケーブルモデムはすべて以前の強制 QoS プロファイルを引き続き使用します。ただし、この設定変更後にペナルティ期間に入ったケーブルモデムは、新しい強制 QoS プロファイルを使用します。 •強制ルールは永続化させないこともできます。その場合、ケーブルモデムが再起動すると、強制 QoS プロファイルは適用されなくなります。その代わりとして、ケーブルモデムが再起動して Cisco CMTS に再登録される際に、モデムの DOCSIS コンフィギュレーションファイルで指定された QoS プロファイルが CMTS によって割り当てられます。

Cisco CMTS ルータでの加入者トラフィック管理機能の設

定方法

この項の内容は、次のとおりです。

強制ルールの作成および設定

モニタリング対象となるそれぞれのサービスクラス名に、強制ルールがリンクされます。強制ルールは、モニタリング期間、サンプルレート、ペナルティ期間、その強制ルールがリンクされている登録済みサービスクラス名および強制サービスクラス名を定義します。 強制ルールを作成して設定するには、次の手順に従います。強制ルールは、 enabled コマンドが 実行されるまでアクティブになりません。加入者トラフィック管理 Cisco CMTS ルータでの加入者トラフィック管理機能の設定方法

(11)

はじめる前に •強制ルールを作成する前に、そのルールで使用する登録済み Quality of Service（QoS）プロファイルと強制 QoS プロファイルを CMTS 上で作成する必要があります。モデムにより作成された QoS プロファイルを使用しているケーブルモデムを管理するには、あらかじめ CMTS 上で、モデム作成プロファイルと同じ QoS パラメータを持つ新しい QoS プロファイルを手動で作成しておく必要があります。その後、手動で作成したプロファイルを使ってモデムがオンラインになったら、この手順を開始します。

◦ Cisco CMTS の Quality of Service（QoS）プロファイルを表示するには、特権 EXEC モードで show cable qos profile コマンドを使用します。

◦ QoS プロファイルを設定するには、グローバルコンフィギュレーションモードで cable qos profile コマンドを使用します。特定の値をデフォルト値に設定する場合、または具体的なパラメータが設定されていないプロファイルを削除する場合は、このコマンドの no 形式を使用します。 • DOCSIS 1.1 ケーブルモデムをモニタリングする場合： ◦サービスクラス名で登録されている DOCSIS 1.1 モデムのみがモニタリングされます。 ◦ CM が再起動されても DOCSIS 1.1 サービスフローカウンタを保持するには、 cableprimary-sflow-qos11keepall グローバルコンフィギュレーションコマンドを設定し ます。 •プライマリアップストリームおよびダウンストリームサービスフローのみがサポートされます。制約事項 •ピークオフピークモニタリングを設定する際には、1 日のうちのピーク期間を最大 2 つ定義できます。オフピーク期間を設定すると、ピーク時以外の残りの期間もモニタリングできます。最初のピーク時、2 番目のピーク時、およびオフピーク時に関してそれぞれ異なるモニタリング期間としきい値を設定できます。ただし、ピーク時またはオフピーク時のモニタリング期間として、1 日を超える値を設定することはできません。 •名前付きサービスクラスで定義するパラメータは、CM 用の登録済みパラメータセットのうち、互換性のあるサブセットでなければなりません。CMTS ルータサービスクラス を使用して変更できるのは、max-rate, priority、tos-overwrite オプションなどの特定のオ プションのみです。CMTS ルータの強制および登録済みサービスクラスの両方で、 max-burst オプションの値が、登録済み DOCSIS コンフィギュレーションファイル内の max-burst の値と正確に一致する必要があります。サービスクラスの値が一致しない場 合、ケーブルモデム登録が reject-c 状態で失敗するか、強制クラスが失敗します。加入者トラフィック管理強制ルールの作成および設定

(12)

手順目的コマンドまたはアクション特権 EXECモードをイネーブルにします。パスワードを入力します（要求された場合）。 enable 例： Router> enable ステップ 1 グローバルコンフィギュレーションモードを開始します。 configureterminal 例：

Router# configure terminal

ステップ 2 指定した name を持つ強制ルールを作成し、 強制ルールコンフィギュレーションモードを開始します。 cableqosenforce-rule name 例：

Router(config)# cable qos enforce-rule test ステップ 3 それぞれの強制ルールに名前を付けて作成できます。（注）必要なモニタリングのタイプと、モニタリング対象のモデムのタイプを定義します。 monitoring-basics{legacy | peak-offpeak} {docsis10 | docsis11} 例： Router(enforce-rule)# ステップ 4 デフォルトはレガシーおよび DOCSIS 1.0 です。 monitoring-basics peak-offpeak docsis11 次のいずれかの操作を行います。 ステップ 5 • DOCSIS 1.0 ケーブルモデムの場合： •ステップ 4, （12 ページ）で DOCSIS 1.0 ケーブルモデムを指定 1 この強制ルールに使用する登録済み Quality of Service（QoS）プロファイルを指定します。した場合は、次のコマンドを使用します。 _{モデムにより作成された} QoS プロファイルを使用しているケーブルモデムを管理するには、あらかじめ CMTS 上で、モデム作成プロファイルと同じ QoS パラメータを持つ新しい QoS プロファイルを手動で作成しておく必要があります。その後、手動で作成したプロファイルを使ってモデムがオンラインになったら、このコマンドを使用します。（注） 1 qos-profileregistered profile-id 2 qos-profileenforced profile-id [no-persistence] •ステップ 4, （12 ページ）で DOCSIS 1.1 ケーブルモデムを指定 した場合は、service-class{enforced| registered} name コマンドを使用 します。加入者トラフィック管理強制ルールの作成および設定

(13)

目的コマンドまたはアクション例： Router(enforce-rule)# service-class enforced test 2 _{DOCSIS 1.0 ケーブルモデムで、登録} 済み Quality of Service（QoS）プロファイルにユーザが違反した場合に適用する強制 QoS プロファイルを指定します。 • DOCSIS 1.1 以降のケーブルモデムの場合は、強制ルール内でケーブルモデムモニタリングの対象となる、指定した name を持つ特定のサービスクラスを識 別します。レガシーモニタリングが設定されている場合（ステップ 4, （12 ページ））、加入者をモ duration minutes avg-rate rate

sample-interval minutes[penalty minutes] {downstream | upstream} [enforce] ステップ 6 ニタリングする期間とサンプルレートを指定します。例： Router(enforce-rule)# duration 10 avg-rate 500 sample-interval 10 penalty 120 downstream enforce

ピークオフピークモニタリングが設定されている場合（ステップ 4, （12 ページ））、ピーク時のモニタリング期間を指定します。 peak-time1 {hour | hour:minutes}duration

minutes avg-rate rate [peak-time2 {hour | hour:minutes} duration minutes avg-rate rate][duration offpeak-minutes avg-rate

ステップ 7

offpeak-rate ] sample-interval

minutes[penalty minutes] {downstream |

upstream}[enforce]

例：

Router(enforce-rule)# peak-time1 6 duration 180 avg-rate 2 peak-time2 18

duration 180 avg-rate 2 duration 120 avg-rate 3 sample-interval 10 upstream enforce

Router(enforce-rule)# peak-time1 6:30 duration 180 avg-rate 2 peak-time2 18:40 duration 180 avg-rate 2 duration 120 avg-rate 3 sample-interval 10 penalty 120 upstream enforce （任意）登録済み QoS プロファイルに違反した加入者に対して強制 QoS プロファイルを適用する期間を指定します。

penalty-period minutes [time-of-day {hour|hour:minutes}] [monitoring-on] 例： Router(enforce-rule)# penalty-period 10 ステップ 8 加入者トラフィック管理強制ルールの作成および設定

(14)

目的コマンドまたはアクション（任意）強制ルールをアクティブにして、加入者トラフィック管理を開始します。 enabled 例： Router(enforce-rule)# enabled ステップ 9 強制ルールコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。 end 例： Router(enforce-rule)# end ステッ プ 10

例

ここでは、いくつかの enforce-rule コマンドのヘルプ機能を含め、コマンドラインインターフェイス（CLI）の例を記載します。例：レガシーモニタリングの設定次に、レガシーモニタリングの強制ルールを設定する例を示します。

Router(config)# cable qos enforce-rule test Router(enforce-rule)# monitoring-basics ?

legacy Enable legacy (same average rate for all day) monitoring peak-offpeak Enable peak-offpeak monitoring

Router(enforce-rule)# monitoring-basics legacy ? docsis10 Enforce-rule will map to docsis 1.0 modems docsis11 Enforce-rule will map to docsis 1.1 modems Router(enforce-rule)# monitoring-basics legacy docsis11 Router(enforce-rule)# service-class ?

enforced Enforced service class registered Registered service class

Router(enforce-rule)# service-class registered ? WORD Registered service class name

Router(enforce-rule)# service-class registered BEUS Router(enforce-rule)# service-class enforced test Router(enforce-rule)# duration ?

<10-10080> Duration in minutes Router(enforce-rule)# duration 10 ?

avg-rate Average rate for the duration in kbits/sec Router(enforce-rule)# duration 10 avg-rate ?

<1-4294967> average rate in kbits/sec Router(enforce-rule)# duration 10 avg-rate 2 ?

sample-interval Rate of sampling in Minutes

Router(enforce-rule)# duration 10 avg-rate 2 sample-interval ? <1-30> Sampling rate in Minutes

Router(enforce-rule)# duration 10 avg-rate 2 sample-interval 10 ? downstream downstream

upstream upstream

Router(enforce-rule)# duration 10 avg-rate 2 sample-interval 10 upstream ? enforce enforce the qos-profile automatically

<cr>

Router(enforce-rule)# duration 10 avg-rate 2 sample-interval 10 upstream enf Router(enforce-rule)# $ avg-rate 2 sample-interval 10 upstream enforce Router(enforce-rule)# enabled

Router(enforce-rule)# end

加入者トラフィック管理強制ルールの作成および設定

(15)

例：ピークオフピークモニタリングの設定

次に、ピークオフピークモニタリングの強制ルールを設定する例を示します。

Router(config)# cable qos enforce-rule test

Router(enforce-rule)# monitoring-basics peak-offpeak

Router(enforce-rule)# monitoring-basics peak-offpeak docsis10 Router(enforce-rule)# qos-profile ?

enforced Enforced qos profile registered QoS profile index

Router(enforce-rule)# qos-profile registered ? <1-255> Registered QoS profile index Router(enforce-rule)# qos-profile registered 5 Router(enforce-rule)# qos-profile enforced 4 Router(enforce-rule)# peak-time1 6 ?

duration First peak duration

Router(enforce-rule)# peak-time1 6 duration ? <60-1440> Duration in minutes

Router(enforce-rule)# peak-time1 6 duration 180 ? avg-rate First peak average rate in kbits/sec

Router(enforce-rule)# peak-time1 6 duration 180 avg-rate ? <1-4294967> Average rate in kbits/sec

Router(enforce-rule)# peak-time1 6 duration 180 avg-rate 2 ? duration Off-peak duration

peak-time2 Second peak time

sample-interval Rate of sampling in minutes

Router(enforce-rule)# peak-time1 6 duration 180 avg-rate 2 peak-time2 ? <10-1440> Start of second peak time

Router(enforce-rule)# peak-time1 6 duration 180 avg-rate 2 peak-time2 18 ? duration Second peak duration

Router(enforce-rule)# $6 duration 180 avg-rate 2 peak-time2 18 duration ? <10-1440> Duration in minutes

Router(enforce-rule)# $6 duration 180 avg-rate 2 peak-time2 18 duration 240 ? avg-rate Second peak average rate in kbits/sec

Router(enforce-rule)# $ 180 avg-rate 2 peak-time2 18 duration 240 avg-rate ? <1-4294967> Average rate in kbits/sec

Router(enforce-rule)# $ 180 avg-rate 2 peak-time2 18 duration 240 avg-rate 3 ? duration Off-peak duration

sample-interval Rate of sampling in minutes

Router(enforce-rule)# $ 180 avg-rate 2 peak-time2 18 duration 240 avg-rate 3 d Router(enforce-rule)# $-time2 18 duration 240 avg-rate 3 duration 120 ?

avg-rate Off-peak average rate in kbits/sec

Router(enforce-rule)# $duration 240 avg-rate 3 duration 120 avg-rate 1 ? sample-interval Rate of sampling in minutes

Router(enforce-rule)# $40 avg-rate 3 duration 120 avg-rate 1 sample-interval ? <1-30> Sampling rate in Minutes

Router(enforce-rule)# $e 3 duration 120 avg-rate 1 sample-interval 10 ?

downstream downstream upstream upstream

Router(enforce-rule)# $e 3 duration 120 avg-rate 1 sample-interval 10 upstream ? enforce enforce the qos-profile automatically

<cr>

Router(enforce-rule)# $on 120 avg-rate 1 sample-interval 10 upstream enforce Router(enforce-rule)# enabled Router(enforce-rule)# end

週末のモニタリングの設定

ここでは、Cisco CMTS 上で STM に対する週末モニタリングを設定するために必要なタスクについて説明します。加入者トラフィック管理週末のモニタリングの設定

(16)

前提条件

週末のモニタリングを設定する前に、強制ルールの平日のモニタリングパラメータを設定する必要があります。強制ルールの作成および設定, （10 ページ）を参照してください。

制限事項

•アップストリームとダウンストリームの設定でサポートされる強制ルールの数は、合計で最大 40 個です。 • SNMP を週末のモニタリングに使用する場合、SNMP GET および GETMANY 操作のみがサポートされます。

週末用の異なるレガシーモニタリング条件の設定

加入者の週末のアップストリームまたはダウンストリームトラフィックに関して異なるレガシーモニタリング条件を設定するには、次の手順に従います。手順目的コマンドまたはアクション特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 enable 例： Router> enable ステップ 1 グローバルコンフィギュレーションモードを開始します。 configureterminal 例：

ステップ 2 指定した name（名前）の強制ルールにア クセスして、強制ルールコンフィギュレーションモードを開始します。 cableqosenforce-rule name 例：

Router(config)# cable qos enforce-rule test

ステップ 3

週末の加入者モニタリングで使用する時間帯とサンプルレートを指定します。 weekendduration minutes avg-rate rate

sample-interval minutes {downstream | upstream} [penalty minutes] [enforce] ステップ 4 例： Router(enforce-rule)# weekend duration 15 avg-rate 500 sample-interval 10 penalty 120 downstream enforce 加入者トラフィック管理週末のモニタリングの設定

(17)

目的コマンドまたはアクション強制ルールコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。 end 例： Router(enforce-rule)# end ステップ 5

週末用の異なるピークオフピークモニタリング条件の設定

加入者の週末のアップストリームまたはダウンストリームトラフィックに関して異なるピーク/オフピークモニタリング条件を設定するには、次の手順に従います。手順目的コマンドまたはアクション特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 enable 例： Router> enable ステップ 1 グローバルコンフィギュレーションモードを開始します。 configureterminal 例：

ステップ 2

指定した name（名前）の強制ルール にアクセスして、強制ルールコン cableqosenforce-rule name

例：

Router(config)# cable qos enforce-rule test

ステップ 3 フィギュレーションモードを開始します。週末のピーク時およびオフピーク時のモニタリング期間を指定します。 weekendpeak-time1{hour | hour:minutes}

duration minutes avg-rate rate [peak-time2

hourduration minutes avg-rate rate] [duration

ステップ 4

offpeak-minutesavg-rate offpeak-rate]

sample-interval minutes[penalty minutes] {downstream| upstream}[enforce]

例：

Router(enforce-rule)# weekend peak-time1 9 duration 180 avg-rate 2 peak-time2 16 duration 180 avg-rate 2 duration 120 avg-rate 3 sample-interval 10 upstream enforce

(18)

目的コマンドまたはアクション

例：

Router(enforce-rule)# weekend peak-time1 9:30 duration 180 avg-rate 2 peak-time2 16:58 duration 180 avg-rate 2 duration 120

avg-rate 3 sample-interval 10 penalty 120 upstream enforce 強制ルールコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。 end 例： Router(enforce-rule)# end ステップ 5

週末のモニタリングの無効化

週末のモニタリング設定を無効にして平日だけモニタリングするには、次の手順に従います。手順目的コマンドまたはアクション特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 enable 例： Router> enable ステップ 1 グローバルコンフィギュレーションモードを開始します。 configureterminal 例：

ステップ 2 指定した name を持つ強制ルールにアクセス して、強制ルールコンフィギュレーションモードを開始します。 cableqosenforce-rule name 例：

Router(config)# cable qos enforce-rule test ステップ 3 週末のモニタリングを無効にします。 weekendoff 例： Router(enforce-rule)# weekend off ステップ 4 加入者トラフィック管理週末のモニタリングの設定

(19)

目的コマンドまたはアクション強制ルールコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。 end 例： Router(enforce-rule)# end ステップ 5

週末のモニタリング条件を削除して毎日同じモニタリング基準を使用する

指定した週末モニタリング条件を削除して、（平日を含む）週全体で同じモニタリング基準を使用するには、次の手順に従います。手順目的コマンドまたはアクション特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 enable 例： Router> enable ステップ 1 グローバルコンフィギュレーションモードを開始します。 configureterminal 例：

ステップ 2 指定した name（名前）の強制ルールにアクセ スして、強制ルールコンフィギュレーションモードを開始します。 cableqosenforce-rule name 例：

Router(config)# cable qos enforce-rule test ステップ 3 平日と週末に同じパラメータを使用して週末のモニタリングを実行します。 noweekend 例： Router(enforce-rule)# no weekend ステップ 4 強制ルールコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。 end 例： Router(enforce-rule)# end ステップ 5 加入者トラフィック管理週末のモニタリングの設定

(20)

強制ルールの無効化

強制ルールを無効にするには、次の手順に従います。強制ルールは CMTS コンフィギュレーションファイルに残りますが、この強制ルールを使用するすべての加入者トラフィック管理が終了します。手順目的コマンドまたはアクション特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 enable 例： Router> enable ステップ 1 グローバルコンフィギュレーションモードを開始します。 configureterminal 例：

ステップ 2 指定した name を持つ強制ルールを作成し、強制 ルールコンフィギュレーションモードを開始します。 cableqosenforce-rulename 例：

Router(config)# cable qos enforce-rule test ステップ 3 強制ルールを無効にして、このルールの登録済み QoS プロファイルが適用されているユーザの加入 noenabled 例： Router(enforce-rule)# no enabled ステップ 4 者トラフィック管理を終了します。これにより、ペナルティ状態のすべてのモデムが登録済み QoS に移動されます。強制ルールコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。 end 例： Router(enforce-rule)# end ステップ 5

強制ルールの削除

強制ルールを削除して CMTS コンフィギュレーションファイルから除去するには、次の手順に従います。これにより、このルールを使用している加入者トラフィック管理も終了します。加入者トラフィック管理強制ルールの無効化

(21)

手順目的コマンドまたはアクション特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 enable 例： Router> enable ステップ 1 グローバルコンフィギュレーションモードを開始します。 configureterminal 例：

ステップ 2

指定した name を持つ強制ルールを削除します。 この強制ルールとその設定が CMTS 設定から削 nocableqosenforce-rulename

例：

Router(config)# no cable qos enforce-rule ef-rule ステップ 3 除され、このルールを使用する加入者トラフィック管理が終了します。グローバルコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。 end 例： Router(config)# end ステップ 4

ケーブルモデムサービスクラスの変更

特定の DOCSIS 1.1 ケーブルモデムの QoS サービスクラスを変更するには、次の手順に従います。制約事項 •このコマンドは、DOCSIS 1.1 CM プライマリサービスフローでのみサポートされます。 • CM のオンライン状態が少なくとも 200 秒続いた後に、cablemodemservice-class-name コ マンドを指定できます。 •名前付きサービスクラスで定義するパラメータは、CM 用の登録済みパラメータセットのうち、互換性のあるサブセットでなければなりません。CMTS ルータサービスクラス を使用して変更できるのは、max-rate, priority、tos-overwrite オプションなどの特定のオ プションのみです。CMTS ルータの強制および登録済みサービスクラスの両方で、 max-burst オプションの値が、登録済み DOCSIS コンフィギュレーションファイル内の max-burst の値と正確に一致する必要があります。サービスクラスの値が一致しない場 合、CM 登録が reject-c 状態で失敗するか、強制クラスが失敗します。加入者トラフィック管理ケーブルモデムサービスクラスの変更

(22)

手順目的コマンドまたはアクション特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 enable 例： Router> enable ステップ 1 特定のケーブルモデムの QoS サービスクラスを変更します。

cablemodem {ip-address | mac-address} service-class-name name

例：

Router# cable modem aaaa.bbbb.cccc service-class-name test ステップ 2 特権 EXEC モードを終了します。 end 例： Router# end ステップ 3

Cisco CMTS ルータでの加入者トラフィック管理機能のモ

ニタリング

ここで説明する次のタスクを使用して、加入者トラフィック管理機能をモニタリングすることができます。

現在定義されている強制ルールの表示

Cisco CMTS ルータで現在定義されているすべての強制ルール、または特定の強制ルールの定義を 表示するには、特権 EXEC モードで showcableqosenforce-rule コマンドを使用します。 オフピークモニタリングのモニタリング期間と、その時間帯に該当する平均レートの値を表示す るには、showcableqosenforce-rule コマンドを使用します。モニタリングが行われない場合は、0 と表示されます。 次に、すべての設定済み強制ルールを表示する showcableqosenforce-rule コマンドの出力例を示し ます。

Router# show cable qos enforce-rule

Name Dur Dir byte-cnt Auto rate penalty Reg Enf Ena Persist (min) (kbytes) enf (min) (min) QoS QoS

residential 10 us 5 act 1 10080 5 10 Yes Yes

ef-q11d 30 ds 150 act 1 20 11 99 Yes Yes

ef-q11u 30 us 60 act 1 20 11 99 Yes Yes

加入者トラフィック管理 Cisco CMTS ルータでの加入者トラフィック管理機能のモニタリング

(23)

ef-q21 720 us 60 act 1 10 21 81 Yes Yes

ef-q22 720 us 60 act 1 10 22 82 Yes Yes

ef-q22d 300 ds 150 act 1 10 22 82 Yes No

ef-q23 720 us 60 act 1 10 23 83 Yes Yes

ef-q24 720 us 60 act 1 10 24 84 Yes Yes

ef-q25 720 us 60 act 1 10 25 85 Yes Yes

ef-q26 720 us 60 act 1 10 26 86 Yes Yes

ef-q27 720 us 60 act 1 10 27 87 Yes Yes

ef-q28 720 us 60 act 1 10 28 88 Yes Yes

ef-q28d 300 ds 150 act 1 10 28 88 Yes No

ef-q5u 720 us 600 act 1 10 5 99 Yes Yes

次に、「test」という名前の特定の強制ルールに対する showcableqosenforce-rule コマンドの出力 例を示します。

Router# show cable qos enforce-rule test

Name Type Dur Dir Avg-rate Auto rate Reg Enf En Per

(min) kbits/s enf (min)

test p-off 120 us 1 act 10 255 4 Y Y

次に、「test」という名前の強制ルールに対する showcableqosenforce-ruleverbose コマンドの出力 例を示します。

Router# show cable qos enforce-rule test verbose

Name : test

Version : docsis11

Monitoring Type : peak-offpeak

Registered : REG-DS

Enforced : ENF-DS

Monitoring Duration : 70 (in minutes)

Sample-rate : 10 (in minutes)

Average-rate : 3 kbits/sec

Direction : downstream

Auto Enforce : Yes

Current Penalty Duration : 10 (in minutes) Default Penalty Duration : 10 (in minutes) Penalty End-time : 23:0 (time of day)

Rule Enabled : Yes

Persistence : Yes

Weekend : No

Penalty Off : No

Monitor Weekend : Yes

Monitoring after RelTime : Off

First Peak Time : 10:0

Duration : 60 (in minutes)

First Average-rate : 1 kbits/sec

Second Peak Time : 19:0

Duration : 65 (in minutes)

Second Average-rate : 2 kbits/sec Offpeak Duration : 70 (in minutes) Offpeak Average-rate : 3 kbits/sec

Auto Enforce : Yes

Sample Rate : 10

Penalty-Period for week-days : 0 Weekend First Peak Time : 11:0

Weekend Duration : 75 (in minutes) Weekend First Average-rate : 4 kbits/sec Weekend Second Peak Time : 20:0

Weekend Duration : 80 (in minutes) Weekend Second Average-rate : 5 kbits/sec Weekend Offpeak Duration : 85 (in minutes) Weekend Offpeak Average-rate : 6 kbits/sec Weekend Auto Enforce : Yes

Weekend Sample Rate : 12 加入者トラフィック管理

(24)

Penalty-Period for week-ends : 0 router#sh clock

*17:30:50.259 UTC Mon Apr 19 2010

次に、ピークオフピーク週末モニタリングオプションが指定されている「test」という名前の特 定強制ルールに対する showcableqosenforce-ruleverbose コマンドの出力例を示します。

Router# show cable qos enforce-rule test verbose Name : test

Version : docsis10

Monitoring Type : peak-offpeak Registered : 255

Enforced : 4

Monitoring Duration : 120 (in minutes) Sample-rate : 10 (in minutes)

Average-rate : 1 kbits/sec Direction : upstream

Penalty Time : 10080 (in minutes)

Penalty End-time : 23 (time of day in hrs) Rule Enabled : Yes

Persistence : Yes Week-end : Yes First Peak Time : 6

Duration : 180 (in minutes) First Average-rate : 2 kbits/sec Second Peak Time : 18

Duration : 240 (in minutes) Second Averate-rate : 3 kbits/sec Offpeak Duration : 120 (in minutes) Offpeak Average-rate : 1 kbits/sec Auto-enforce : active

Weekend First Peak Time : 8

Weekend First Duration : 120 (in minutes) Weekend First Average-rate : 2 kbits/sec Weekend Second Peak Time : 18

Weekend Second Duration : 180 (in minutes) Weekend Second Average-rate : 5 kbits/sec Weekend Offpeak Duration : 240 (in minutes) Weekend Offpeak Average-rate : 4 kbits/sec Weekend Auto-enforce : active

現在の加入者使用状況の表示

ケーブルインターフェイス上のすべての加入者の使用状況を表示するには、特権 EXEC モードで、オプションを指定せずに show cable subscriber-usage コマンドを使用します。

登録済み Quality of Service（QoS）プロファイルに違反している加入者の使用状況だけを表示するには、このコマンドの show cable subscriber-usage over-consume 形式を使用します。

次に、特定のケーブルインターフェイスのすべての加入者に関する showcablesubscriber-usage コ マンドを実行した場合の出力例を示します。

Router# show cable subscriber-usage cable 6/0/1

Sfid Mac Address Enforce-rule Total-Kbyte Last-detect Last-penalty Pen

Name Count time time Flag

3 0007.0e03.110d efrule-q5 121944817 Jan1 03:44:08 Jan1 03:54:08 Act 4 0007.0e03.110d efrule-q5d 1879076068 Jan1 03:35:05 Jan1 03:45:06 Act 5 0007.0e03.1431 efrule-q5 120052387 Jan1 03:44:18 Jan1 03:54:18 Act 6 0007.0e03.1431 efrule-q5d 1838493626 Jan1 03:34:55 Jan1 03:44:55 Act 7 0007.0e03.1445 efrule-q5 120919427 Jan1 03:44:08 Jan1 03:54:08 Act 8 0007.0e03.1445 efrule-q5d 1865955172 Jan1 03:35:06 Jan1 03:45:06 Act 9 0007.0e03.1225 efrule-q5 120200155 Jan1 03:44:18 Jan1 03:54:18 Act 10 0007.0e03.1225 efrule-q5d 1839681070 Jan1 03:34:55 Jan1 03:44:55 -11 0007.0e03.0cb1 efrule-q5 122941643 Jan1 03:43:58 Jan1 03:53:58 Act 12 0007.0e03.0cb1 efrule-q5d 1889107176 Jan1 03:35:06 Jan1 03:45:06 Act

加入者トラフィック管理現在の加入者使用状況の表示

(25)

13 0007.0e03.1435 efrule-q5 119504795 Jan1 03:44:18 Jan1 03:54:18 Act 14 0007.0e03.1435 efrule-q5d 1835164034 Jan1 03:34:55 Jan1 03:44:55

-デフォルトで、出力はサービスフロー ID（SFID）を基準にソートされて表示されます。加入者のバイトカウントを基準に表示内容をソートして、最大バイトカウントを最初にリストするに は、sort-byte-count オプションを使用します。次に、このコマンドを showcablesubscriber-usagesort-byte-count 形式で実行した場合の出力例を示します。 sort-byte-count オプションが sort-avg-rate オプションに置き換わりました。 （注）

Router# show cable subscriber-usage sort-byte-count

Sfid Mac Address Enforce-rule Total-Kbyte Last-detect Last-penalty Pen

Name Count time time Flag

7 0007.0e03.2cad test1 65157114 Feb24 11:36:34 Mar3 11:36:34 Act

9 0007.0e03.2c45 test1 16381014 -5 0007.0e03.2c25 test1 13440960

-Cisco CMTS ルータでの加入者トラフィック管理の設定例

ここでは、Cisco CMTS ルータでの加入者トラフィック管理機能の設定例を記載します。

例：DOCSIS コンフィギュレーションファイルと STM サービスクラス

次に、DOCSIS コンフィギュレーションファイルの例と、加入者トラフィック管理を実行するために Cisco CMTS ルータに定義できる登録済みの強制 WoS サービスクラスの例を示します。 DOCSIS コンフィギュレーションファイルのオプション この例には、DOCSIS コンフィギュレーションファイル内でケーブルモデムに関して設定できる極めて基本的なオプションセットが示されています。これを使用することで、Cisco CMTS ルータ上で新しい QoS サービスクラスを適切に設定できます。いくつかの QoS パラメータについては、登録済み QoS パラメータセットと新しいサービスク ラスでの値を変更できません。たとえば、max-burst の値は、DOCSIS コンフィギュレーショ ンファイルで登録された元の値、さらに Cisco CMTS ルータ上の登録済み強制 QoS サービス クラスでの値と一致している必要があります。max-burst 値が登録済み CMTS サービスクラス と DOCSIS コンフィギュレーションファイルでの値と異なる場合、CM は reject-c 状態になるか、強制クラスに障害が発生する可能性があります。（注）次に、アップストリームおよびダウンストリームの基本的なパラメータセットを定義するための、DOCSIS コンフィギュレーションファイル内の「BE-STM-US-1」および「BE-STM-DS-1」という 2 つのサービスクラスの設定例を示します。

03 (Net Access Control) = Yes 17 (Baseline Privacy Block) S01 (Authorize Wait Timeout) = 10 加入者トラフィック管理

(26)

18 (Maximum Number of CPE) = 10 24 (Upstream Service Flow Block) S01 (Flow Reference) = 1

S04 (Service Class Name) = BE-STM-US-1 S06 (QoS Parameter Set Type) = 7 25 (Downstream Service Flow Block) S01 (Flow Reference) = 2

S04 (Service Class Name) = BE-STM-DS-1 S06 (QoS Parameter Set Type) = 7 29 (Privacy Enable) = Yes

The following example shows sample cable service class

commands on the Cisco CMTS router for configuration of subscriber traffic management that correspond to the service class names in the DOCSIS configuration file of “BE-STM-US-1” and

“BE-STM-DS-1.” These service classes correspond to the registered service classes configured by the service-class registered

command for the QoS enforce-rules shown later in this example: cable service class 2 name BE-STM-US-1

cable service class 2 upstream

cable service class 2 max-rate 2000000 cable service class 2 max-burst 3044

cable service class 2 max-concat-burst 8000 cable service class 3 name BE-STM-DS-1 cable service class 3 downstream

cable service class 3 max-rate 30000000 cable service class 3 max-concat-burst 8000

ケーブルモデムが最大の US スループットを達成できるよう、able service class コマンドの max-concat-burst キーワードには大きい値を指定してください。

次に示す、Cisco CMTS ルータに対する cableserviceclass コマンドの例は、識別された加入者に関 して新しい QoS パラメータを設定し、max-rate パラメータを使って帯域幅を制限します。これら のサービスクラスは、この例の後の方に示されている service-classenforced コマンドによって QoS 強制ルールに関して設定される強制サービスクラスに対応します。

cable service class 102 name BEUS-1 cable service class 102 upstream cable service class 102 max-rate 48888 cable service class 102 max-burst 3044 cable service class 102 max-concat-burst 8000 cable service class 103 name BEDS-1

cable service class 103 downstream cable service class 103 max-rate 988888 cable service class 103 max-concat-burst 8000

次の例は、登録済み強制サービスクラスを識別する、アップストリームおよびダウンストリームのモニタリングに関する対応する強制ルールの設定を示しています。

cable qos enforce-rule US-1

monitoring-basics legacy docsis11 penalty-period 10

service-class registered BE-STM-US-1 service-class enforced BEUS-1

duration 10 avg-rate 1 sample-interval 10 up enf enabled

!

cable qos enforce-rule DS-1

monitoring-basics legacy docsis11 penalty-period 10

service-class registered BE-STM-DS-1 service-class enforced BEDS-1

duration 10 avg-rate 1 sample-interval 10 do enf enabled

加入者トラフィック管理 例：DOCSIS コンフィギュレーションファイルと STM サービスクラス

(27)

例：ダウンストリームの設定

以下に、ダウンストリーム方向のトラフィックに対する標準的な強制ルールの設定例を示します。

!

cable qos enforce-rule downstream-rule monitoring-basics legacy docsis11 penalty-period 10

service-class registered class5 service-class enforced class99

duration 30 avg-rate 1 sample-interval 10 downstream enforce enabled

例：アップストリームの設定

以下に、アップストリーム方向のトラフィックに対する標準的な強制ルールの設定例を示します。

!

cable qos enforce-rule upstream-rule monitoring-basics legacy docsis11 penalty-period 10

duration 30 avg-rate 1 sample-interval 10 upstream enforce enabled

例：ダウンストリームとアップストリームの設定

次に、ダウンストリームとアップストリーム両方の方向でのトラフィックに対する標準的な強制ルールの設定例を示します。同一の設定を使用した 2 つの別個のルールを作成します。ただし、 duration コマンド内ではそれぞれキーワード upstream、downstream を使用します。 アップストリーム方向とダウンストリーム方向の強制ルールでは、同一の設定を使用することも、それぞれに個別の設定を使用することもできます。（注） !

cable qos enforce-rule upstream-rule monitoring-basics legacy docsis11 penalty-period 10

duration 30 avg-rate 5 sample-interval 10 upstream enforce enabled

cable qos enforce-rule downstream-rule monitoring-basics legacy docsis11 penalty-period 10

duration 30 avg-rate 5 sample-interval 10 downstream enforce enabled

(28)

次に、アップストリーム方向のトラフィックに対する強制ルールの設定例を示します。アップストリームには固有の違反期間を設定します。違反リリース時刻を過ぎると、モニタリングが有効になります。アップストリーム方向では、固有の違反期間（120分）を設定します。この設定は、penalty-period コマンドを使用して設定された期間（60 分）に優先されます。違反リリース時刻（23:00）を過ぎると、トラフィックカウンタのすべてが 0 にリセットされ、モニタリングが新たに開始されます。（注） !

cable qos enforce-rule upstream_rule monitoring-basics peak-offpeak docsis10

penalty-period 60 time-of-day 23:00 monitoring-on qos-profile registered 6

qos-profile enforced 100

peak-time1 10:30 duration 120 avg-rate 10 peak-time2 22:10 duration 60 avg-rate 10 sample-interval 10 penalty 120 upstream enforce

enabled

例：週末のモニタリングの設定

次に、DOCSIS 1.0 ケーブルモデムに対するピークオフピーク週末モニタリングの設定例を示します。

cable qos enforce-rule monitoring

monitoring-basics peak-offpeak docsis10 penalty-period 60

qos-profile registered 6 qos-profile enforced 100

peak-time1 10 duration 120 avg-rate 10 peak-time2 23 duration 60 avg-rate 10 sample-interval 10 upstream enforce

weekend peak-time1 8 duration 60 avg-rate 100 peak-time2 20 duration 60 avg-rate 10000 duration 90 avg-rate 20000 sample-interval 20 downstream enforce

enabled

その他の参考資料

加入者トラフィック管理機能の詳細については、次の参考資料を参照してください。関連資料マニュアルタイトル関連項目

『Cisco IOS CMTS Cable Command Reference』

ケーブルコマンド

加入者トラフィック管理例：週末のモニタリングの設定

(29)

標準

タイトル標準1

『Data-over-Cable Service Interface Specifications

Radio Frequency Interface Specification, version 1.1』（http://www.cablemodem.com）

SP-RFIv1.1-I09-020830

『Radio Frequency (RF) Interface Management

Information Base for DOCSIS 2.0 Compliant RF Interfaces』 draft-ietf-ipcdn-docs-rfmibv2-06 1 サポートされている標準がすべて記載されているわけではありません。 MIB MIB のリンク MIB 2 選択したプラットフォーム、Cisco IOS リリース、およびフィーチャセットに関する MIB を探してダウンロードするには、次の URL にある Cisco MIB Locator を使用します。

http://www.cisco.com/go/mibs • CISCO-CABLE-QOS-MONITOR-MIB • DOSCIS-QOS-MIB 2 サポートされている MIB がすべて記載されているわけではありません。 RFC タイトル RFC3

『DOCSIS OSSI Objects Support』 RFC 2233

『DOCSIS Ethernet MIB Objects Support』 RFC 2665

『Cable Device MIB』 RFC 2669

3 サポートされている RFC がすべて記載されているわけではありません。加入者トラフィック管理

(30)

シスコのテクニカルサポートリンク説明 http://www.cisco.com/cisco/web/support/index.html シスコのサポート Web サイトでは、シスコの製品やテクノロジーに関するトラブルシューティングにお役立ていただけるように、マニュアルやツールをはじめとする豊富なオンラインリソースを提供しています。お使いの製品のセキュリティ情報や技術情報を入手するために、Cisco Notification Service（Field Notice からアクセス）、Cisco Technical Services Newsletter、Really Simple Syndication（RSS）フィードなどの各種サービスに加入できます。シスコのサポート Web サイトのツールにアクセスする際は、Cisco.com のユーザ ID およびパスワードが必要です。
