Catalyst 3650 スイッチハードウェア インストレーションガイド

Cisco Systems, Inc.

www.cisco.com

シ ス コ は世界各国 200 箇所にオ フ ィ ス を開設 し ています。 各オ フ ィ スの住所、 電話番号、 FAX 番号は 当社の Web サイ ト を ご覧 く だ さ い www.cisco.com/go/offices

Catalyst 3650 ス イ ッ チハー ド ウ ェ ア イ ン ス ト

レーシ ョ ン ガ イ ド

2013 年 10 月

こ のマ ニ ュ アルに記載 さ れてい る 仕様お よ び製品に関す る 情報は、 予告な し に変更 さ れ る こ と が あ り ま す。 こ のマ ニ ュ アルに記載 さ れてい る 表現、 情報、 お よ び推奨事項は、 すべて正確で あ る と 考え てい ま すが、 明示的で あれ黙示的で あれ、 一切の保証の責任を 負わない も の と し ま す。 こ のマ ニ ュ アルに記載 さ れ てい る 製品の使用は、 すべてユーザ側の責任に な り ま す。 対象製品の ソ フ ト ウ ェ ア ラ イ セ ン スお よ び限定保証は、 製品に添付 さ れた 『Information Packet』 に記載 さ れてい ま す。 添付 さ れていない場合には、 代理店に ご連絡 く だ さ い。 FCC ク ラ ス A 準拠装置に関す る 記述 ： こ の装置はテ ス ト 済みで あ り 、 FCC ルール Part 15 に規定 さ れた仕様の ク ラ ス A デジ タ ル装置の制限に準拠 し てい る こ と が確認済みです。 こ れ ら の制限は、 商業環境で装置を 使用 し た と き に、 干渉を 防止す る 適切な保護を 規定 し てい ま す。 こ の装置は、 無線周波エネルギー を 生成、 使用、 ま たは放射す る 可能性が あ り 、 こ の装置のマ ニ ュ アルに記載 さ れた指示に従っ て設置お よ び使用 し なか っ た場合、 ラ ジ オお よ びテ レ ビ の受信障 害が起 こ る こ と が あ り ま す。 住宅地で こ の装置を 使用す る と 、 干渉を 引 き 起 こ す可能性が あ り ま す。 その場合には、 ユーザ側の負担で干渉防止措置 を講 じ る 必要が あ り ま す。 FCC ク ラ ス B 準拠装置に関す る 記述 ： こ のマ ニ ュ アルに記載 さ れた装置は、 無線周波エネルギーを 生成お よ び放射す る 可能性が あ り ま す。 シ ス コ の指示す る 設置手順に従っ て設置 さ れなか っ た場合、 ラ ジ オ、 テ レ ビ に よ る 受信障害が発生す る こ と が あ り ま す。 こ の装置はテ ス ト 済みで あ り 、 FCC ルール Part 15 に規 定 さ れた仕様の ク ラ ス B デジ タ ル装置の制限に準拠 し てい る こ と が確認済みです。 こ れ ら の仕様は、 住宅地で使用 し た と き に、 こ の よ う な干渉を防止す る 適 切な保護を 規定 し た も のです。 た だ し 、 特定の設置条件において干渉が起 き ない こ と を 保証す る も のでは あ り ま せん。 シ ス コ の書面に よ る 許可な し に装置を 改造す る と 、 装置が ク ラ ス A ま たは ク ラ ス B のデジ タ ル装置に対す る FCC 要件に準拠 し な く な る こ と が あ り ます。 その 場合、 装置を 使用す る ユーザの権利が FCC 規制に よ り 制限 さ れ る こ と が あ り 、 ラ ジオ ま たはテ レ ビ の通信に対す る いかな る 干渉 も ユーザ側の負担で矯正す る よ う に求め ら れ る こ と が あ り ま す。 装置の電源を 切 る こ と に よ っ て、 こ の装置が干渉の原因で あ る か ど う か を 判断で き ま す。 干渉が な く なれば、 シ ス コ の装置 ま たはその周辺機器が干渉の原因 に な っ てい る と 考え ら れ ま す。 装置が ラ ジオ ま たはテ レ ビ受信に干渉す る 場合には、 次の方法で干渉が起 き ない よ う に し て く だ さ い。 • 干渉がな く な る ま で、 テ レ ビ ま たは ラ ジ オの ア ン テナの向 き を 変え ま す。 • テ レ ビ ま たは ラ ジ オの左右 ど ち ら かの側に装置を 移動 さ せ ま す。 • テ レ ビ ま たは ラ ジ オか ら 離れた と こ ろ に装置を 移動 さ せ ま す。 • テ レ ビ ま たは ラ ジ オ と は別の回路に あ る コ ン セ ン ト に装置を 接続 し ま す。 （装置 と テ レ ビ ま たは ラ ジ オがそれぞれ別個のブ レ ーカー ま たは ヒ ュ ーズ で制御 さ れ る よ う に し ま す）。 シ ス コ では、 こ の製品の変更 ま たは改造を 認めてい ま せん。 変更 ま たは改造 し た場合には、 FCC 認定が無効にな り 、 さ ら に製品を操作す る 権限を失 う こ と に な り ま す。

The Cisco implementation of TCP header compression is an adaptation of a program developed by the University of California, Berkeley (UCB) as part of UCB’s public domain version of the UNIX operating system.All rights reserved.Copyright © 1981, Regents of the University of California.

こ こ に記載 さ れてい る 他のいか な る 保証に も よ ら ず、 各社のすべてのマ ニ ュ アルお よ び ソ フ ト ウ ェ ア は、 障害 も 含めて 「現状の ま ま 」 と し て提供 さ れ ま す。 シ ス コ お よ び こ れ ら 各社は、 商品性の保証、 特定目的への準拠の保証、 お よ び権利を 侵害 し ない こ と に関す る 保証、 あ る いは取引過程、 使用、 取引慣行に よ っ て発生す る 保証を は じ め と す る 、 明示 さ れた ま たは黙示 さ れた一切の保証の責任を 負わない も の と し ま す。 いか な る 場合において も 、 シ ス コ お よ びその供給者は、 こ のマ ニ ュ アルの使用 ま たは使用で き ない こ と に よ っ て発生す る 利益の損失やデー タ の損傷 を は じ め と す る 、 間接的、 派生的、 偶発的、 あ る いは特殊な損害について、 あ ら ゆ る 可能性が シ ス コ ま たはその供給者に知 ら さ れていて も 、 それ ら に対す る 責任 を一 切負わない も の と し ま す。

v Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J

は じ めに

目的

こ のマ ニ ュ アルでは、 Catalyst 3650 ス イ ッ チのハー ド ウ ェ ア機能について説明 し ます。 各 ス イ ッ チの物理特性お よ びパ フ ォ ーマ ン ス 特性を紹介す る と と も に、 ス イ ッ チの設置方法お よ び ト ラ ブルシ ュ ーテ ィ ン グ について説明 し ま す。 こ のマ ニ ュ アルには、 表示 さ れ る シ ス テ ム メ ッ セージの説明お よ び ス イ ッ チの設定手順は記載 さ れてい ま せん。 ス イ ッ チの ソ フ ト ウ ェ ア コ ン フ ィ ギ ュ レーシ ョ ン ガ イ ド 、 コ マ ン ド リ フ ァ レ ン ス 、 お よ びシ ス テ ム メ ッ セージ ガ イ ド を次の URL で参照 し て く だ さ い。 http://www.cisco.com/go/cat3650_docs

表記法

こ のマ ニ ュ アルでは、 次の表記法を使用 し てい ま す。 （注） 「注釈」 です。 役立つ情報や、 こ のマ ニ ュ アル以外の参照資料な ど を紹介 し てい ま す。 注意 「要注意」 の意味です。 機器の損傷 ま たはデー タ 損失を予防す る ための注意事項が記述 さ れて い ま す。 警告 安全上の重要事項 「危険」 の意味です。 人身事故を予防する ための注意事項が記述 さ れています。 機器の取 り 扱い作業 を行 う と きは、 電気回路の危険性に注意 し 、 一般的な事故防止対策に留意 し て く だ さ い。 各警告の 最後に記載 さ れている ス テー ト メ ン ト 番号を基に、 装置に付属の安全についての警告を参照 し て く だ さ い。 ステー ト メ ン ト 1071 こ れ ら の注意事項を保管 し ておいて く だ さ い。

第 章 は じ めに

こ の製品の安全上の警告は数カ国語に翻訳 さ れ、 Cisco.com で入手可能な 『Regulatory

Compliance and Safety Information for the Catalyst 3650 Switch』 に記載 さ れてい ま す。 こ のガ イ ド

には、 EMC 規制事項 も 記載 さ れてい ます。

関連資料

（注） _{ス イ ッ チの設置 ま たはア ッ プ グ レ ー ド を実施す る 前に、 ス イ ッ チの リ リ ー ス ノ ー ト を参照 し て} く だ さ い。 • Catalyst 3650 ス イ ッ チのマ ニ ュ アル http://www.cisco.com/go/cat3650_docs • Cisco SFP お よ び SFP+ モ ジ ュ ールのマ ニ ュ アル （互換性マ ト リ ク ス を含む） http://www.cisco.com/en/US/products/hw/modules/ps5455/tsd_products_support_series_home.html • シ ス コ 検証済みデザ イ ン （CVD） の ド キ ュ メ ン ト http://www.cisco.com/go/designzone • 次の URL に あ る エ ラ ー メ ッ セージ デ コ ーダ ： https://www.cisco.com/cgi-bin/Support/Errordecoder/index.cgi

マニ ュ アルの入手方法およびテ ク ニ カル サポー ト

マ ニ ュ アルの入手方法、 テ ク ニ カル サポー ト 、 その他の有用な情報について、 次の URL で、 毎月更新 さ れ る 『What’s New in Cisco Product Documentation』 を参照 し て く だ さ い。 シ ス コ の 新規お よ び改訂版の技術マ ニ ュ アルの一覧 も 示 さ れてい ま す。

http://www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html

『What's New in Cisco Product Documentation』 は Really Simple Syndication （RSS） フ ィ ー ド と し て 購読で き ます。 ま た、 リ ーダー アプ リ ケーシ ョ ン を使用 し て コ ン テ ン ツがデス ク ト ッ プに直接配 信 さ れ る よ う に設定す る こ と も で き ます。 RSS フ ィ ー ド は無料のサービ ス です。 シ ス コ は現在、 RSS バージ ョ ン 2.0 をサポー ト し てい ます。

第

章

1-1 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J

1

製品概要

Catalyst 3650 シ リ ーズ ス イ ッ チは、 さ ま ざ ま なデバ イ ス を接続で き る イ ーサネ ッ ト ス イ ッ チで す。 接続で き る デバ イ ス と し て、 Cisco IP Phone、 Cisco Wireless Access Point、 ワ ー ク ス テー シ ョ ン な ど のほか、 サーバ、 ルー タ 、 ス イ ッ チな ど のネ ッ ト ワ ー ク デバ イ ス が あ り ます。 Catalyst 3650 ス イ ッ チは、 Cisco StackWise-160 テ ク ノ ロ ジーに よ る ス タ ッ ク 構成を サポー ト し ま す。 特に明記 し ない限 り 、 ス イ ッ チと い う 用語は、 ス タ ン ド ア ロ ン ス イ ッ チお よ び ス イ ッ チ ス タ ッ ク を指 し ま す。 • 「 ス イ ッ チ モデル」 （P.1-1） • 「前面パネル」 （P.1-4） • 「背面パネル」 （P.1-16） • 「管理オプシ ョ ン」 （P.1-21）

ス イ ッ チ モデル

表1-1 Catalyst 3650 ス イ ッ チの各種モデル ス イ ッ チ モデル Cisco IOS イ メ ージ 説明 Catalyst 3650-24TS-L LAN ベー ス 24 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト Small Form-factor Pluggable （SFP） ア ッ プ リ

ン ク ポー ト 、 250 W 電源

Catalyst 3650-48TS-L LAN ベー ス 48 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-24PS-L LAN ベー ス 24 x 10/100/1000 PoE+1 ダ ウ ン リ ン ク ポー ト

（ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48PS-L LAN ベー ス 48 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 640 W 電源

第 1 章 製品概要 ス イ ッ チ モデル

Catalyst 3650-48FS-L LAN ベー ス 48 x 10/100/1000 フ ル POE ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 1025 W 電源 Catalyst 3650-24TD-L LAN ベー ス 24 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-48TD-L LAN ベー ス 48 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 250 W 電源

Catalyst 3650-24PD-L LAN ベー ス 24 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48PD-L LAN ベー ス 48 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48FD-L LAN ベー ス 48 x 10/100/1000 フ ル PoE ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 1025 W 電源

Catalyst 3650-48FQ-L LAN ベー ス 48 x 10/100/1000 フ ル PoE ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 1025 W 電源

Catalyst 3650-48PQ-L LAN ベー ス 48 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 640 W 電源 Catalyst 3650-48TQ-L LAN ベー ス 48 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-24TS-S IP Base 24 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-48TS-S IP Base 48 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-24PS-S IP Base 24 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト

（ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48PS-S IP Base 48 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 640 W 電源

表1-1 Catalyst 3650 ス イ ッ チの各種モデル （続き）

1-3

Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J

第 1 章 製品概要

ス イ ッ チ モデル

Catalyst 3650-48FS-S IP Base 48 x 10/100/1000 フ ル POE ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 1025 W 電源 Catalyst 3650-24TD-S IP Base 24 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-48TD-S IP Base 48 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 250 W 電源

Catalyst 3650-24PD-S IP Base 24 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48PD-S IP Base 48 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48FD-S IP Base 48 x 10/100/1000 フ ル PoE ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 1025 W 電源

Catalyst 3650-48FQ-S IP Base 48 x 10/100/1000 フ ル PoE ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 1025 W 電源

Catalyst 3650-48PQ-S IP Base 48 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 640 W 電源 Catalyst 3650-48TQ-S IP Base 48 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-24TS-E IP サービ ス 24 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-48TS-E IP サービ ス 48 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-24PS-E IP サービ ス 24 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト

（ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48PS-E IP サービ ス 48 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 640 W 電源

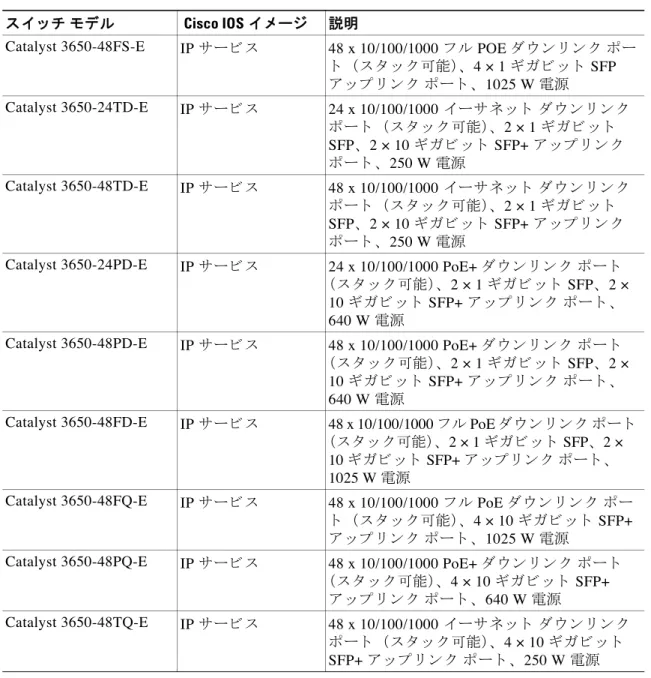

表1-1 Catalyst 3650 ス イ ッ チの各種モデル （続き）

第 1 章 製品概要 前面パネル

前面パネル

こ こ では、 前面パネルに あ る 次の コ ン ポーネ ン ト について説明 し ま す。 • 次のいずれかの タ イ プのダ ウ ン リ ン ク ポー ト X 24 ま たは X 48 – 10/100/1000 – 10/100/1000 PoE+ • 次のいずれかの タ イ プ ま たはそれ ら の組み合わせの ア ッ プ リ ン ク ポー ト x 4

Catalyst 3650-48FS-E IP サービ ス 48 x 10/100/1000 フ ル POE ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 1 ギガ ビ ッ ト SFP ア ッ プ リ ン ク ポー ト 、 1025 W 電源 Catalyst 3650-24TD-E IP サービ ス 24 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 250 W 電源 Catalyst 3650-48TD-E IP サービ ス 48 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 250 W 電源

Catalyst 3650-24PD-E IP サービ ス 24 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48PD-E IP サービ ス 48 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギ ガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48FD-E IP サービ ス 48 x 10/100/1000 フル PoE ダ ウ ン リ ン ク ポー ト （ス タ ッ ク 可能）、 2 × 1 ギガ ビ ッ ト SFP、 2 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 1025 W 電源

Catalyst 3650-48FQ-E IP サービ ス 48 x 10/100/1000 フ ル PoE ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 1025 W 電源

Catalyst 3650-48PQ-E IP サービ ス 48 x 10/100/1000 PoE+ ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 640 W 電源

Catalyst 3650-48TQ-E IP サービ ス 48 x 10/100/1000 イ ーサネ ッ ト ダ ウ ン リ ン ク ポー ト （ ス タ ッ ク 可能）、 4 × 10 ギガ ビ ッ ト SFP+ ア ッ プ リ ン ク ポー ト 、 250 W 電源

1. PoE+ = Power over Ethernet Plus （1 ポー ト あ た り 最大 30 W）

表1-1 Catalyst 3650 ス イ ッ チの各種モデル （続き）

1-5 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J 第 1 章 製品概要 前面パネル • USB タ イ プ A コ ネ ク タ • USB ミ ニ タ イ プ B （ コ ン ソ ール） ポー ト • LED • Mode ボ タ ン すべての ス イ ッ チに同様の コ ン ポーネ ン ト が あ り ま す。 例については、 図 1-1 お よ び図 1-2 を 参照 し て く だ さ い。 （注） Catalyst 3650 ス イ ッ チの図は特定の カ ラ ー ス キーム を示 し てい る わけではあ り ま せん。 こ れ ら の図は、 こ のマ ニ ュ アルで説明 さ れてい る さ ま ざ ま な機能お よ びマーキ ン グ の参 照 と し て示 さ れてい ま す。 図1-1 Catalyst 3650-48PD-L ス イ ッ チの前面パネル 図1-2 Catalyst 3650-24PS-L ス イ ッ チの前面パネル 6 3 4 1 5 2 347809 01X 13X 12X 24X 25X 36X 37X 48X ACTV Catalyst 3650 48PoE+ 2X10G TE3 G1 G2 G3 G4TE4 1 Mode ボ タ ン 4 USB タ イ プ A ス ト レ ージ ポー ト 2 _{ス テー タ ス LED} 5 _{10/100/1000 PoE+ イ ーサネ ッ ト ポー ト} 3 _{USB ミ ニ タ イ プ B （ コ ン ソ ール）} ポー ト 6 _{ア ッ プ リ ン ク ポー ト} 6 4 1 5 2 347615 3 24X 01X 13X 12X ACTV Catalyst 3650 48PoE+ 2X10G G1 G2 G3TE3G4TE4

第 1 章 製品概要 前面パネル

10/100/1000 イーサネ ッ ト ポー ト

10/100/1000 イ ーサネ ッ ト ポー ト は、 RJ-45 コ ネ ク タ と イ ーサネ ッ ト ピ ン割 り 当て を使用 し ま す。 ケーブルの最大長は、 328 フ ィ ー ト （100 m） です。 100BASE-TX と 1000BASE-T の ト ラ フ ィ ッ ク では、 カ テ ゴ リ  5、 カ テ ゴ リ  5e、 ま たはカ テ ゴ リ  6 のシール ド な し ツ イ ス ト ペア （UTP） ケーブルが必要です。 10BASE-T ト ラ フ ィ ッ ク には、 カ テ ゴ リ 3 ま たはカ テ ゴ リ 4 の UTP ケーブル を使用で き ま す。 10/100/1000 イ ーサネ ッ ト ポー ト の接続お よ び仕様の詳細につい ては、 「10/100/1000 イ ーサ ネ ッ ト ポー ト の接続」 （P.2-20） お よ び 付録 B 「 コ ネ ク タ お よ びケーブルの仕様」 を参照 し て く だ さ い。

PoE と PoE+

PoE+ ポー ト には、「10/100/1000 イ ーサネ ッ ト ポー ト 」 （P.1-6） で説明 し てい る も の と 同 じ コ ネ ク タ を使用 し ま す。 こ れ ら の PoE+ ポー ト は、 次を提供 し ま す。

• IEEE 802.3af 準拠の受電デバ イ ス （ポー ト あ た り 最大 15.4 W の PoE） のサポー ト 、 お よ び IEEE 802.3at 準拠の受電デバ イ ス （ポー ト あ た り 最大 30 W の PoE+） のサポー ト 。

• Cisco Enhanced PoE （ePoE） のサポー ト 。

• シ ス コ 独自規格の受電デバ イ ス のサポー ト 。

• 機能拡張 さ れた電力ネ ゴ シ エーシ ョ ン、 電力予約、 ポー ト 単位の電力ポ リ シ ン グ な ど 、 シ

ス コ の イ ン テ リ ジ ェ ン ト な電源管理機能に対す る 構成可能なサポー ト 。

1 つのポー ト で使用可能な PoE と PoE+、 電力を定義す る 電源マ ト リ ク ス については、 表 1-12 （P.1-19） を参照 し て く だ さ い。

（注） PoE 対応 ス イ ッ チ モデルの 250 W AC 電源サポー ト の詳細については、 Cisco.com の 『Release

Notes for the Cisco Catalyst 3650 Switch』 を参照 し て く だ さ い。

（注） _{PoE+ 回線の出力は、 IEC 60950-1 の制限電源 （LPS） と し て評価 さ れ ま す。} 電源モ ジ ュ ール、 PoE+ ポー ト 接続、 PoE+ 仕様の詳細については、 「電源モ ジ ュ ール」 （P.1-18）、 「PoE+ ポー ト の接続」 （P.2-20）、 お よ び付録 B 「 コ ネ ク タ お よ びケーブルの仕様」 を 参照 し て く だ さ い。 1 _{Mode ボ タ ン} 4 _{USB タ イ プ A ス ト レ ージ ポー ト} 2 _{ス テー タ ス LED} 5 10/100/1000 PoE+ イ ーサネ ッ ト ポー ト 3 USB ミ ニ タ イ プ B （ コ ン ソ ール） ポー ト 6 _{ア ッ プ リ ン ク ポー ト}

1-7 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J 第 1 章 製品概要 前面パネル

管理ポー ト

• イ ーサネ ッ ト 管理ポー ト （「 イ ーサネ ッ ト 管理ポー ト 」 （P.1-21） を参照） • RJ-45 コ ン ソ ール ポー ト （EIA/TIA-232） （「RJ-45 コ ン ソ ール ポー ト 」 （P.1-21） を参照） • USB ミ ニ タ イ プ B コ ン ソ ール ポー ト （5 ピ ン コ ネ ク タ ） ス イ ッ チ を、 Windows ワ ー ク ス テーシ ョ ンや タ ー ミ ナル サーバな ど のホ ス ト に、 イ ーサネ ッ ト 管理ポー ト 、 RJ-45 コ ン ソ ール ポー ト 、 ま たは USB コ ン ソ ール ポー ト （USB ミ ニ タ イ プ B ポー ト ） を通 し て接続で き ま す。

USB コ ン ソ ール ポー ト 接続では、 USB タ イ プ A/5 ピ ン ミ ニ タ イ プ B ケーブルを使用 し ます。 USB コ ン ソ ール イ ン タ ーフ ェ イ ス速度は、 RJ-45 コ ン ソ ール イ ン タ ーフ ェ イ ス速度 と 同 じ です。

USB ミ ニ タ イ プ B ポー ト

ス イ ッ チは、前面パネルに USB Mini タ イ プ B コ ン ソ ール接続、 ス イ ッ チの背面パネルに RJ-45 コ ン ソ ール ポー ト が あ り ます。 コ ン ソ ールの出力は両方の コ ネ ク タ で常にア ク テ ィ ブにな っ て い ま すが、 コ ン ソ ールの入力は一度に 1 つの コ ネ ク タ し かア ク テ ィ ブにで き ず、 RJ-45 コ ネ ク タ よ り も USB コ ネ ク タ が優先 さ れ ます。

USB タ イ プ A か ら USB 5 ピ ン Mini タ イ プ B への ケーブル を使用 し て、 PC ま たは他の装置を ス イ ッ チに接続 し ま す。 必要な USB ケーブルは、 オプシ ョ ン のア ク セサ リ キ ッ ト に付属 し て い ま す。

接続 さ れたデバ イ ス には、 タ ー ミ ナル エ ミ ュ レーシ ョ ン アプ リ ケーシ ョ ン が必要です。 Windows PC では USB ポー ト 用の ド ラ イ バが必要です。 装着手順については、「Cisco Microsoft Windows USB デバ イ ス ド ラ イ バの イ ン ス ト ール」 （P.C-4） を参照 し て く だ さ い。 ス イ ッ チが受電デバ イ ス への有効な USB 接続を検出す る と 、 RJ-45 コ ン ソ ール ポー ト の入力が ただちにデ ィ セーブルにな り 、 USB コ ン ソ ールの入力が イ ネーブルにな り ます。 USB 接続が削 除 さ れ る と 、 RJ-45 コ ン ソ ールか ら の入力はただちに再度 イ ネーブルにな り ます。 USB コ ン ソ ール接続が イ ネーブルにな る と 、 ス イ ッ チの前面パネルの LED （図 1-4 を参照） が グ リ ーン に点灯 し ま す。 ス イ ッ チには設定可能な無活動 タ イ ム ア ウ ト が あ り 、 指定 さ れた期間、 USB コ ン ソ ールに入力 ア ク テ ィ ビ テ ィ がな か っ た場合に、 RJ-45 コ ン ソ ールが再びア ク テ ィ ブにな り ます。 USB コ ン ソ ールが タ イ ム ア ウ ト のために非ア ク テ ィ ブ化 さ れた場合は、 USB ケーブルを切断 し 、 再接続 す る こ と に よ っ て動作を復元で き ま す。 Cisco IOS コ マ ン ド を使用す る と 、 USB コ ン ソ ールの 動作をデ ィ セーブルにで き ま す。 詳細については、 ス イ ッ チの ソ フ ト ウ ェ ア コ ン フ ィ ギ ュ レー シ ョ ン ガ イ ド を参照 し て く だ さ い。 （注） _{4 ピ ン ミ ニ タ イ プ B コ ネ ク タ は 5 ピ ン ミ ニ タ イ プ B コ ネ ク タ と 似てい ま すが、 こ れ ら に互換性} は あ り ま せん。 5 ピ ン ミ ニ タ イ プ B 以外は使用 し ないで く だ さ い。図 1-3を参照 し て く だ さ い。 図1-3 USB ミ ニ タ イ プ B ポー ト 25 3 16 3

第 1 章 製品概要 前面パネル コ マ ン ド ラ イ ン イ ン タ ーフ ェ イ ス （CLI） を使用 し て、 非ア ク テ ィ ブ タ イ ム ア ウ ト を設定で き ま す。 こ れ を設定す る と 、 USB コ ン ソ ールがア ク テ ィ ブにな っ てい る 場合、 指定 さ れた時間内 に USB コ ン ソ ールで入力ア ク テ ィ ビ テ ィ が発生 し ない と 、 RJ-45 コ ン ソ ールが再度ア ク テ ィ ブ 化 さ れ ま す。 非ア ク テ ィ ブが原因で USB コ ン ソ ールが非ア ク テ ィ ブ化 さ れた後は、 CLI を使用 し て再ア ク テ ィ ブ化で き ま せん。 USB コ ン ソ ールを再ア ク テ ィ ブ化す る には、 USB ケーブルを取 り 外 し て 再接続 し て く だ さ い。 CLI を使用 し て USB コ ン ソ ール イ ン タ ーフ ェ イ ス を設定す る 方法につ いては、 ス イ ッ チの ソ フ ト ウ ェ ア ガ イ ド を参照 し て く だ さ い。

USB タ イ プ A ポー ト

USB タ イ プ A イ ン タ ー フ ェ イ ス では、 外付けの USB フ ラ ッ シ ュ デバ イ ス （サ ム ド ラ イ ブ ま た は USB キー と も 呼ばれ る ） にア ク セ ス で き ます。 こ の イ ン タ ー フ ェ イ ス は、 64 MB ～ 1 GB の容量の Cisco USB フ ラ ッ シ ュ ド ラ イ ブ を サポー ト し ま す。 Cisco IOS ソ フ ト ウ ェ アは、 フ ラ ッ シ ュ デバ イ ス に対す る 標準 フ ァ イ ル シ ス テ ム ア ク セ ス （読 み取 り 、 書 き 込み、 消去、 コ ピ ー） を提供す る と と も に、 フ ラ ッ シ ュ デバ イ ス を FAT フ ァ イ ル シ ス テ ム で フ ォ ーマ ッ ト す る 機能を提供 し ま す。 ス イ ッ チ管理ポー ト の詳細については、 Cisco.com にあ る ス イ ッ チの ソ フ ト ウ ェ ア コ ン フ ィ ギ ュ レ ーシ ョ ン ガ イ ド と コ マ ン ド リ フ ァ レ ン ス 、 お よ び 「 コ ネ ク タ の仕様」 （P.B-1） を参照 し て く だ さ い。

ア ッ プ リ ン ク ポー ト

ス イ ッ チは他のデバ イ ス に接続す る ア ッ プ リ ン ク ポー ト を備え た、 4 個の SFP モジ ュ ール ス ロ ッ ト を サポー ト し ま す。 ス イ ッ チのモデルに応 じ て、 SFP お よ び SFP+ モジ ュ ールのア ッ プ リ ン ク ポー ト のサポー ト は 次の と お り です。 • 1 ギ ガ ビ ッ ト SFP モ ジ ュ ールだけ を サポー ト す る ス ロ ッ ト X 4。 • 1 ギ ガ ビ ッ ト SFP モ ジ ュ ールだけ を サポー ト す る ス ロ ッ ト X 2 （左側）、 10 ギ ガ ビ ッ ト SFP+ モ ジ ュ ール ま たは 1 ギ ガ ビ ッ ト SFP モ ジ ュ ールのいずれか を サポー ト す る ス ロ ッ ト X 2 （右側）。 • 1 ギ ガ ビ ッ ト SFP モ ジ ュ ール ま たは 10 ギ ガ ビ ッ ト SFP+ モ ジ ュ ールのいずれか を サポー ト す る ス ロ ッ ト X 4。 詳細については、表 1-1 （P.1-1） の項の 「Catalyst 3650 ス イ ッ チの各種モデル」 を参照 し て く だ さ い。 ケーブル仕様については、付録 B 「コ ネ ク タ お よ びケーブルの仕様」 を参照 し て く だ さ い。 （注） _{SFP モ ジ ュ ール ス ロ ッ ト に SFP+ モ ジ ュ ール を挿入 し て も 、 その SFP+ モ ジ ュ ール ス ロ ッ ト は} 動作せず、 ス イ ッ チの ロ グ にエ ラ ー メ ッ セージが記録 さ れ ます。 SFP モジ ュ ールは、 SFP+ モ ジ ュ ール ス ロ ッ ト で使用で き ます。

1-9 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J 第 1 章 製品概要 前面パネル

SFP および SFP+ モジ ュ ール

SFP モ ジ ュ ールお よ び SFP+ モ ジ ュ ールは、 銅線 ま たは光 フ ァ イ バ接続を使用 し て他の装置 と 接続で き ま す。 こ れ ら の ト ラ ン シーバ モジ ュ ールは現場交換可能で あ り 、 SFP モジ ュ ール ス ロ ッ ト に取 り 付け ら れ る こ と に よ り 、 ア ッ プ リ ン ク イ ン タ ーフ ェ イ ス を提供 し ます。 SFP モ ジ ュ ールは光 フ ァ イ バ接続用の LC コ ネ ク タ 、 ま たは銅線接続用の RJ-45 コ ネ ク タ を備え てい ま す。 ス イ ッ チには、 シ ス コ 製の SFP モジ ュ ールお よ び SFP+ モジ ュ ールのみを使用 し て く だ さ い。 サポー ト さ れ る SFP/SFP+ モジ ュ ールに関す る 最新情報については、『Cisco Transceiver Modules Compatibility Matrix』 のマ ニ ュ アル を参照 し て く だ さ い。 http://www.cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html SFP モ ジ ュ ールについては、 使用す る SFP モ ジ ュ ールのマ ニ ュ アル と 「SFP お よ び SFP+ モ ジ ュ ールの取 り 付け」 （P.2-18） を参照 し て く だ さ い。 ケーブル仕様については、付録 B 「 コ ネ ク タ お よ びケーブルの仕様」 を参照 し て く だ さ い。

LED

LED を使用す る こ と で、 ス イ ッ チの動作やパ フ ォ ーマ ン ス を モニ タ で き ま す。図 1-4 に、 ス イ ッ チの LED と 、 ポー ト のモー ド の選択に使用す る MODE ボ タ ン を示 し ま す。 図1-4 ス イ ッ チの前面パネル LED 347616 1 ₂ 3 ₄ 5 7 ₈ 01X 6

第 1 章 製品概要 前面パネル

SYST LED

POST 実行中の SYST LED の色については、 「問題の診断」 （P.5-1） を参照 し て く だ さ い。

ポー ト LED と モー ド

各 イ ーサネ ッ ト ポー ト 、 1 ギガ ビ ッ ト イ ーサネ ッ ト モジ ュ ール ス ロ ッ ト 、 お よ び 10 ギガ ビ ッ ト イ ーサネ ッ ト モジ ュ ール ス ロ ッ ト には、 ポー ト LED があ り ま す。 ポー ト LED は、 グループ と し て、 ま たは個別に、 ス イ ッ チに関す る 情報 と 個別のポー ト に関す る 情報を表示 し ま す。 ポー ト LED に表示 さ れ る 情報の タ イ プは、 ポー ト モー ド に よ っ て異な り ま す。 表 1-3 に、 モー ド LED、 その対応す る ポー ト モー ド 、 お よ び意味を示 し ま す。 モー ド を選択 ま たは変更す る には、 目的のモー ド が強調表示 さ れ る ま で MODE ボ タ ン を押 し ま す。 ポー ト モー ド を変更す る と 、 ポー ト の LED カ ラ ーの意味 も 変わ り ま す。 表 1-4 に、 各 種ポー ト モー ド でのポー ト LED の カ ラ ーの意味を示 し ま す。 ス イ ッ チ ス タ ッ ク を構成す る ど の ス イ ッ チで MODE ボ タ ン を押 し て も 、 すべての ス タ ッ ク ス イ ッ チの表示が選択 し たモー ド に変更 さ れ ま す。 た と えば、 ア ク テ ィ ブ ス イ ッ チの MODE ボ タ ン を押 し て SPEED LED 表示にす る と 、 ス タ ッ ク を構成す る 他のすべての ス イ ッ チ も SPEED LED 表示にな り ま す。 1 _{STAT （ ス テー タ ス ）} 5 PoE1 1. PoE+ ポー ト を備え た ス イ ッ チのみ。 （注） Catalyst 3650 ス イ ッ チの図は特定の カ ラ ー ス キーム を示 し てい る わけではあ り ま せ ん。 こ れ ら の図は、 こ のマ ニ ュ アルで説明 さ れてい る さ ま ざ ま な機能お よ びマーキ ン グ の参照 と し て示 さ れてい ま す。

2 DUPLX （デ ュ プ レ ッ ク ス ） 6 CONSOLE （USB ミ ニ タ イ プ B） （ コ ン ソ ー ル） ポー ト 3 SPEED 7 SYST （シ ス テ ム） 4 STACK 8 _{ACTV （ア ク テ ィ ブ）} 表1-2 SYST LED 色 シ ス テム ス テー タ ス 消灯 シ ス テ ム の電源が入っ てい ま せん。 グ リ ーン シ ス テ ム は正常に動作 し てい ま す。 緑色に点滅 ス イ ッ チは POST を実行中です。 オ レ ン ジに点滅 次のいずれかで障害が発生 し てい ま す • 電源モ ジ ュ ール • フ ァ ン モジ ュ ール オ レ ン ジ シ ス テ ム に電力が供給 さ れてい ま すが、 正常に動作 し てい ま せん。

1-11 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J 第 1 章 製品概要 前面パネル   表1-3 ポー ト モー ド LED モー ド LED ポー ト モー ド 説明 STAT ポー ト ス テー タ ス ポー ト の ス テー タ ス を示 し ま す。 こ れは、 デ フ ォ ル ト の モー ド です。 SPEED ポー ト 速度 ポー ト の動作速度 （10、 100 Mb/s、 1 ま たは 10 Gb/s） DUPLX ポー ト のデ ュ プ レ ッ ク ス モー ド ポー ト のデ ュ プ レ ッ ク ス モー ド ： 全二重 ま たは半二重。 ACTV _{ア ク テ ィ ブ ス イ ッ チ ア ク テ ィ ブ ス イ ッ チの状態。} PoE1 1. PoE+ ポー ト を備え た ス イ ッ チのみ PoE+ ポー ト 電源 PoE+ ポー ト の ス テー タ ス を示 し ま す。 表1-4 各モー ド における LED の色 と 意味 ポー ト モー ド ポー ト LED のカ ラ ー 意味 STAT （ポー ト ス テー タ ス ） 消灯 リ ン ク が確立 さ れていないか、 ポー ト が管理上の理由で シ ャ ッ ト ダ ウ ン さ れ ま し た。 グ リ ーン リ ン ク が存在 し ま すが、 ア ク テ ィ ビ テ ィ が あ り ま せん。 緑色に点滅 ア ク テ ィ ブな状態です。 ポー ト がデー タ を送信 ま たは受 信 し てい ま す。 グ リ ーン と オ レ ン ジ に交互に点滅 リ ン ク 障害が発生 し てい ま す。 エ ラ ー フ レーム が接続に 影響を与え る 可能性が あ り ま す。 大量の コ リ ジ ョ ン、 CRC エ ラ ー、 ア ラ イ ン メ ン ト お よ びジ ャ バー エ ラ ーな ど がモ ニ タ さ れ、 リ ン ク 障害が表示 さ れてい ま す。 オ レ ン ジ ポー ト が ス パニ ン グ ツ リ ー プ ロ ト コ ル （STP） に よ っ て ブ ロ ッ ク さ れてお り 、 デー タ を転送 し てい ま せん。 ポー ト の再設定後、 STP が ス イ ッ チのループの有無を確 認 し てい る 間、 ポー ト LED は最大 30 秒間、 オ レ ン ジに点 灯す る こ と が あ り ま す。 SPEED 10/100/1000/SFP ポー ト 消灯 ポー ト は 10 Mb/s で動作 し てい ます。 グ リ ーン ポー ト は 100 Mb/s で動作 し てい ます。 グ リ ーン のシ ン グ ル フ ラ ッ シ ュ （100ms オ ン、 1900 ms オ フ ） ポー ト は 1000 Mb/s で動作 し てい ま す。 SFP+ ポー ト 消灯 ポー ト は動作 し てい ま せん。 緑色に点滅 ポー ト は最大 10 Gb/s で動作 し てい ま す。 DUPLX （デ ュ プ レ ッ ク ス ） 消灯 ポー ト は半二重で動作 し てい ま す。 グ リ ーン ポー ト は全二重で動作 し てい ま す。

第 1 章 製品概要 前面パネル ACTV （デー タ ア ク テ ィ ブ ス イ ッ チ） 消灯 こ の ス イ ッ チはア ク テ ィ ブ ス イ ッ チではあ り ません。 （注） ス タ ン ド ア ロ ン ス イ ッ チの場合、 こ の LED は消灯 し てい ま す。 グ リ ーン こ の ス イ ッ チはア ク テ ィ ブ ス イ ッ チです。 オ レ ン ジ ア ク テ ィ ブ ス イ ッ チの選択中にエ ラ ーが発生 し ま し た。 緑色に点滅 ス イ ッ チは、 デー タ ス タ ッ ク の ス タ ンバ イ メ ンバーで あ り 、 現在の ア ク テ ィ ブ ス イ ッ チで障害が発生 し た場合に ア ク テ ィ ブ ス イ ッ チ と な っ て処理を引 き 継ぎ ます。 STACK （ ス タ ッ ク メ ン バ） 消灯 その メ ン バ番号に対応す る ス タ ッ ク メ ンバが あ り ません。 緑色に点滅 ス タ ッ ク メ ンバの番号です。 グ リ ーン 他の ス タ ッ ク メ ンバ ス イ ッ チの メ ンバ番号です。 PoE+1 _消灯 PoE+ はオ フ です。 AC 電源か ら 電力が供給 さ れてい る 装置を ス イ ッ チ ポー ト に接続 し て も 、 ポー ト LED は点灯 し ません。 グ リ ーン PoE+ がオ ン にな っ てい ま す。 LED が グ リ ーン に点灯す る のは、 ス イ ッ チ ポー ト が電力を供給 し てい る 場合です。 グ リ ーン と オ レ ン ジ に交互に点滅 受電デバ イ ス への供給電力が ス イ ッ チの電力容量を超え る ため、 PoE+ が無効にな っ てい ま す。 オ レ ン ジ に点滅 PoE+ に障害が発生 し たか、 ス イ ッ チ ソ フ ト ウ ェ ア で設定 さ れた制限を超過 し た こ と に よ り 、 PoE+ はオ フ にな っ て い ま す。 注意 不適合な ケーブルま たは受電デバ イ ス を PoE+ ポー ト に接続す る と 、 PoE+ 障害が発生 し ます。 シ ス コ 独自規格の IP Phone お よびワ イ ヤ レ ス ア ク セ ス ポ イ ン ト 、 ま たは IEEE 802.3af に準拠 し た装置を PoE+ ポー ト に接続す る には、 必ず規格に適合 し た ケーブル配線を使用 し て く だ さ い。 PoE+ 障害の原 因 と な る ケーブルま たは装置は、 すべてネ ッ ト ワ ー ク か ら 取 り 外す必要があ り ます。 オ レ ン ジ そのポー ト の PoE+ がデ ィ セーブルにな っ てい ま す。 （注） PoE+ はデ フ ォ ル ト で イ ネーブルにな っ てい ま す。 1. PoE ま たは PoE+ ポー ト を備え た ス イ ッ チのみ 表1-4 各モー ド における LED の色 と 意味 （続き） ポー ト モー ド ポー ト LED のカ ラ ー 意味

1-13 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J 第 1 章 製品概要 前面パネル

USB コ ン ソ ール LED

USB コ ン ソ ール LED （図 1-4） は、 ポー ト に対す る ア ク テ ィ ブな USB 接続が あ る か ど う か を示 し ま す。

ACTV LED

STACK LED

STACK LED には、 ス タ ッ ク の メ ン バ ス イ ッ チのシーケ ン ス が示 さ れ ま す。 最大で 9 台の ス イ ッ チ を同 じ ス タ ッ ク の メ ン バにす る こ と がで き ま す。 1 ～ 9 番目のポー ト LED には、 ス タ ッ ク 内の 1 ス イ ッ チの メ ンバ番号が示 さ れ ま す。図 1-5 に、 ス タ ッ ク メ ン バ番号が 1 で あ る 最初 の ス イ ッ チの LED を示 し ま す。 た と えば、 MODE ボ タ ン を押 し て STACK を選択す る と 、 ポー ト 1 の LED はグ リ ーン に点滅 し ます。 ポー ト 2 お よ び 3 の LED はグ リ ーン に点灯 し た ま ま に な り ま す。 こ れは、 ス タ ッ ク 内の他の ス イ ッ チの メ ン バ番号を表 し てい ま す。 その ス タ ッ ク に は も う メ ン バが含 ま れていないため、 その他のポー ト LED は消灯 し ま す。 表1-5 USB コ ン ソ ールポー ト LED 色 説明 消灯 USB コ ン ソ ールがデ ィ セーブルにな てい ま す。 グ リ ーン USB コ ン ソ ールが イ ネーブルにな っ てい ま す。 表1-6 ACTV LED 色 説明 消灯 ス イ ッ チはア ク テ ィ ブ ス イ ッ チではあ り ません。 グ リ ーン ス イ ッ チはア ク テ ィ ブ ス イ ッ チ ま たは ス タ ン ド ア ロ ン ス イ ッ チです。 オ レ ン ジ ア ク テ ィ ブ ス イ ッ チの選択中にエ ラ ーが発生 し たか、 別の タ イ プの ス タ ッ ク エ ラ ーが発生 し てい ます。 グ リ ーン でゆ っ く り と 点滅 ス イ ッ チは ス タ ッ ク ス タ ンバ イ モー ド です。

第 1 章 製品概要 前面パネル

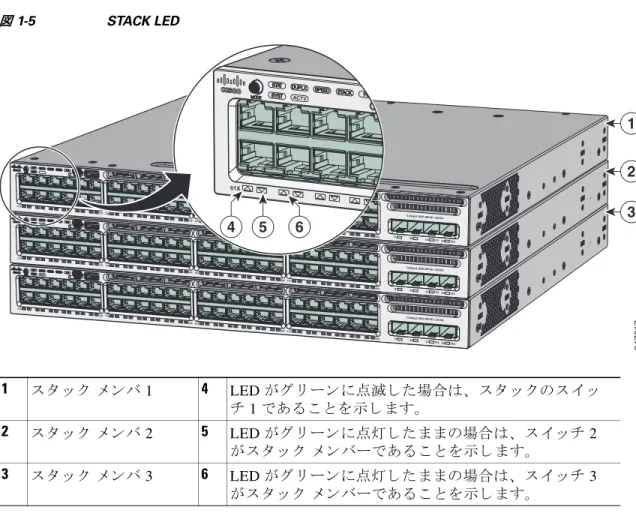

図1-5 STACK LED

STACK LED モー ド を選択す る と 、 StackWise ポー ト が ア ッ プの状態で あれば、 対応す る STACK LED が緑で点灯 し 、 StackWise ポー ト がダ ウ ン の状態で あればオ レ ン ジ で点灯 し ま す。

PoE+ LED

PoE+ ポー ト を備え る ス イ ッ チでは、 PoE モー ド を選択 し ていない場合で も 、 PoE+ で障害が検 出 さ れ る と PoE+ LED にその障害が表示 さ れ ます。 1 _{ス タ ッ ク メ ンバ 1} 4 LED が グ リ ーン に点滅 し た場合は、 ス タ ッ ク の ス イ ッ チ 1 で あ る こ と を示 し ま す。 2 _{ス タ ッ ク メ ンバ 2} 5 _{LED が グ リ ーン に点灯 し た ま ま の場合は、 ス イ ッ チ 2} が ス タ ッ ク メ ンバーで あ る こ と を示 し ま す。 3 _{ス タ ッ ク メ ンバ 3} 6 _{LED が グ リ ーン に点灯 し た ま ま の場合は、 ス イ ッ チ 3} が ス タ ッ ク メ ンバーで あ る こ と を示 し ま す。 Catalyst 3650 48 PoE+ 2X10G Catalyst 3650 48 PoE+ 2X10G TE3 TE4 TE3 Catalyst 3650 48 PoE+ 2X10G TE4 TE3 TE4 01X 347617 5 6 4 1 2 3 01X 13X 12X 24X 25X 36X 37X 48X 01X 13X 12X 24X 25X 36X 37X 48X 01X 13X 12X 24X 25X 48X ACTV ACTV ACTV Catalyst 3650 48PoE+ 2X10G TE3 G1 G2 G3 G4TE4 Catalyst 3650 48PoE+ 2X10G TE3 G1 G2 G3 G4TE4 Catalyst 3650 48PoE+ 2X10G TE3 G1 G2 G3 G4TE4 表1-7 PoE+ モー ド LED 色 PoE+ のス テー タ ス 消灯 PoE モー ド が選択 さ れてい ま せん。 10/100/1000 ポー ト で、 電力供給の遮断 ま たは障害は発生 し てい ま せん。

グ リ ーン PoE モー ド が選択 さ れてお り 、 ポー ト LED に PoE+ の ス テー タ ス が表示 さ れてい ま す。

オ レ ン ジに点滅 PoE モー ド が選択 さ れてい ません。 10/100/1000 のポー ト の少な く と も 1 つ に電力が供給 さ れていないか、 ま たは PoE+ 障害が発生 し てい ます。

1-15 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J 第 1 章 製品概要 前面パネル

ア ッ プ リ ン ク ポー ト LED

4 個の ア ッ プ リ ン ク ポー ト には 4 個の ス テー タ ス LED が あ り ま す。 各ポー ト LED は、 その SFP お よ び SFP+ モ ジ ュ ールの ス テー タ ス に応 じ て ラ ベル付け さ れてい ま す。 SFP ポー ト には ラ ベル名称 G(x) が使用 さ れてい ま す。 こ こ で、 G = 1 ギ ガ ビ ッ ト 、 x = ポー ト 番 号です。 G(x) ラ ベルはア ッ プ リ ン ク ポー ト LED の左側に表示 さ れ ます。 SFP ポー ト には ラ ベル名称 TE(x) が使用 さ れてい ま す。 こ こ で、 TE = 10 ギ ガ ビ ッ ト 、 x = ポー ト 番号です。 TE(x) ラ ベルはア ッ プ リ ン ク ポー ト LED の右側に表示 さ れ ます。 SFP お よ び SFP+ モ ジ ュ ールの両方がサポー ト さ れ る ため、 SFP+ モ ジ ュ ール ポー ト には 2 個の ラ ベル、 G(x) と TE(x) が あ り ま す。 さ ま ざ ま な ス イ ッ チ モデルのア ッ プ リ ン ク ポー ト の ラ ベルの レ イ ア ウ ト は、 次の よ う にな っ てい ま す。 • G1、 G2、 G3、 G4 と い う ラ ベルの 4 つの ア ッ プ リ ン ク ポー ト 。 こ の ラ ベルは、 SFP モ ジ ュ ール を サポー ト す る 4 個のポー ト を表 し ま す。 • G1、 G2、 G3、 G4 と い う ラ ベルの 4 つの ア ッ プ リ ン ク ポー ト 、 右側に あ る TE3 お よ び TE4 と い う ラ ベル も あ る 2 つのア ッ プ リ ン ク ポー ト 。 こ の ラ ベルは SFP モジ ュ ールを サポー ト す る 2 個のポー ト （左側）、 SFP お よ び SFP+ モジ ュ ールを サポー ト す る 2 個のポー ト （右 側） を表 し ま す。

• G1、 G2、 G3、 G4 に加え て TE1、 TE2、 TE3、 TE4 と い う ラ ベルの あ る 4 個の ア ッ プ リ ン ク ポー ト 。 こ の ラ ベルは、 SFP お よ び SFP+ モジ ュ ールを サポー ト す る 4 個の ス ロ ッ ト を表 し ま す。

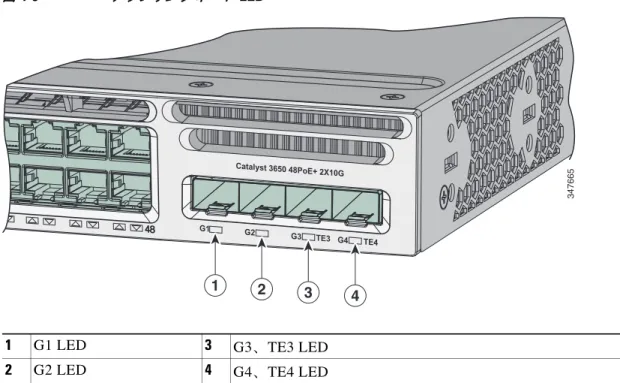

図 1-6 は、 SFP ポー ト X 2、 SFP+ ポー ト X 2 （Catalyst 3650-48FD-S ス イ ッ チ モデル） を表す ア ッ プ リ ン ク ポー ト LED の配置の例を示 し ま す。

図1-6 ア ッ プ リ ン クポー ト LED

1 G1 LED 3 G3、 TE3 LED

2 G2 LED 4 _{G4、 TE4 LED}

Catalyst 3650 48PoE+ 2X10G TE3 G1 _G2 G3 _{G4 TE4} 347665 1 _{2 3} 4

第 1 章 製品概要 背面パネル

背面パネル

ス イ ッ チの背面パネルには、 StackWise コ ネ ク タ 、 ま たは XPS 2200 ポー ト 、 フ ァ ン モジ ュ ー ル、 お よ び電源モ ジ ュ ールが設け ら れてい ま す。図 1-7を参照 し て く だ さ い。 図1-7 Catalyst 3650 ス イ ッ チの背面パネル 表1-8 ア ッ プ リ ン クポー ト LED 色 ア ッ プ リ ン ク ポー ト の リ ン ク ス テー タ ス 消灯 リ ン ク はオ フ です。 グ リ ーン リ ン ク はオ ン ですが、 ア ク テ ィ ビ テ ィ はあ り ま せん。 緑色に点滅 リ ン ク 上にア ク テ ィ ビ テ ィ が あ り ま す。 エ ラ ーな く 動作 し て い ま す。 オ レ ン ジに点滅 リ ン ク に障害が発生 し たか、 ス イ ッ チ ソ フ ト ウ ェ アで設定 さ れ た制限を超過 し た こ と に よ り 、 リ ン ク はオ フ にな っ てい ます。 注意 _{リ ン ク の障害は、 適合 し ない ケーブル を SFP ポー ト ま} たは SFP+ ポー ト に接続す る と 発生 し ます。 Cisco SFP お よ び SFP+ ポー ト に接続す る には、 必ず標準に準拠 し た ケーブル接続を使用 し て く だ さ い。 リ ン ク 障害の 原因 と な る ケーブル ま たは装置は、 すべて ポー ト か ら 取 り 外す必要が あ り ま す。 オ レ ン ジ SFP ま たは SFP+ の リ ン ク がデ ィ セーブルにな っ てい ま す。 CONSOLE MGMT MGMT 347678 1 2 7 4 4 8 5 5 6 6 7 8 PWR-C2-250WAC PWR-C2-640WAC 3 4 3 1 2 4

1-17 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J 第 1 章 製品概要 背面パネル

RJ-45 コ ン ソ ール ポー ト LED

StackWise ポー ト

StackWise ポー ト は StackWise ス タ ッ ク 構成で ス イ ッ チの接続に使用 さ れ ま す。 StackWise ケー ブルは ス タ ッ ク 構成で StackWise ポー ト の接続に使用 さ れ ま す。 StackWise ケーブルの詳細につ いては、 「StackWise ケーブル」 （P.B-5） を参照 し て く だ さ い。 ス タ ッ ク 構成を イ ネーブルにす る には、 StackWise ア ダプ タ が StackWise ポー ト に取 り 付け ら れ てい る 必要が あ り ま す。 デ フ ォ ル ト 設定では、 StackWise ポー ト に StackWise ア ダプ タ ブ ラ ン ク が取 り 付け ら れてい ま す。 StackWise ア ダプ タ お よ び StackWise ア ダプ タ ブ ラ ン ク の詳細に ついては、「StackWise ア ダプ タ 」 （P.B-6） と 「StackWise ア ダプ タ ブ ラ ン ク 」 （P.B-7） を参照 し て く だ さ い。

ス タ ッ ク 構成が指定 さ れた Catalyst 3650 ス イ ッ チの場合、StackWise ア ダプ タ は StackWise ポー ト に あ ら か じ め取 り 付け ら れてお り 、 必要に応 じ てStackWise ケーブルを注文す る こ と がで き ま す。 ス タ ッ ク 構成を指定 し な か っ た け ど 必要にな っ た場合は、 StackWise ア ダプ タ ブ ラ ン ク を取 り 外 し 、 StackWise ア ダプ タ を取 り 付け る 必要が あ り ま す。 ス タ ッ ク 構成の ス イ ッ チの接 続方法の詳細については、「StackWise ポー ト への接続」 （P.2-15） を参照 し て く だ さ い。 注意 _{承認 さ れてい る ケーブルのみを使用 し 、 同様の Cisco 製機器にのみ接続 し て く だ さ い。 承認 さ} れていないシ ス コ 製ケーブル ま たは機器に接続す る と 、 機器が損傷す る おそれが あ り ま す。 （注） _{Catalyst 3650 ス イ ッ チお よ び Catalyst 3850 ス イ ッ チの混在す る ス イ ッ チ ス タ ッ ク を作成す る こ} と はで き ま せん。 1 _{アー ス コ ネ ク タ} 5 _{ま たは XPS 2200 コ ネ ク タ コ ネ ク タ} StackWise ポー ト コ ネ ク タ ま たは XPS 2200 コ ネ ク タ コ ネ ク タ 2 CONSOLE （RJ-45 コ ン ソ ール ポー ト ） 6 ま たは XPS 2200 コ ネ ク タ コ ネ ク タ AC OK （入力） ス テー タ ス LED 3 MGMT （RJ-45 10/100/1000 管理ポー ト ） 7 PS OK （出力） ス テー タ ス LED ま たは XPS 2200 コ ネ ク タ コ ネ ク タ 4 _{フ ァ ン モジ ュ ール} 8 _{電源モジ ュ ール （AC 電源モジ ュールを示す）} 表1-9 RJ-45 コ ン ソ ールポー ト LED 色 RJ-45 コ ン ソ ール ポー ト のス テー タ ス1 1. USB コ ン ソ ールは、 RJ-45 コ ン ソ ール よ り も 優先 さ れ ま す。 消灯 RJ-45 コ ン ソ ールがデ ィ セーブルにな っ てい ま す。 USB コ ン ソ ールはア ク テ ィ ブです。 グ リ ーン RJ-45 コ ン ソ ールが イ ネーブルにな っ てい ま す。 USB コ ン ソ ールがデ ィ セーブルにな てい ま す。

第 1 章 製品概要 背面パネル

電源モジ ュ ール

24 ポー ト お よ び 48 ポー ト の ス イ ッ チは、1 つ ま たは 2 つの内部電源モ ジ ュ ールか ら 電源が供給 さ れ ま す。 サポー ト さ れ る 電源モ ジ ュ ール ： • PWR-C2-250WAC= • PWR-C2-640WAC= • PWR-C2-1025WAC= • PWR-C2-640WDC= ス イ ッ チには、 2 つの内部電源モジ ュ ール ス ロ ッ ト があ り ま す。 AC モジ ュ ールを 2 つ、 DC モ ジ ュ ール を 2 つ、 AC と DC 電源モジ ュ ールを 1 つずつ組み合わせた構成、 ま たは電源モジ ュ ー ル 1 つ と ブ ラ ン ク カバーを 1 つ組み合わせた構成を使用で き ます。 ス イ ッ チは、 1 つま たは 2 つの ア ク テ ィ ブ な電源モ ジ ュ ールに よ っ て操作で き ま す。 XPS 2200 か ら の電源供給に よ り 動作 で き ま す。 表 1-1 は、 各 ス イ ッ チ モデルに付属す る デ フ ォ ル ト の電源モ ジ ュ ール を示 し てい ま す。 すべて の電源モ ジ ュ ール （ブ ラ ン ク カバーを除 く ） には フ ァ ン が内蔵 さ れてい ます。 ス イ ッ チが 1 つ の電源だけ を含め る よ う に設定 さ れてい る 場合、 すべての ス イ ッ チは 2 つ目の電源モジ ュ ール ス ロ ッ ト にブ ラ ン ク カバーを取 り 付け て出荷 さ れ ます。 注意 _{一方の電源モ ジ ュ ール ス ロ ッ ト が空の状態で、 ス イ ッ チ を動作 さ せないで く だ さ い。 シ ャ ーシ} を正 し く 冷却す る ために、 ど ち ら の電源モ ジ ュ ール ス ロ ッ ト に も 電源モジ ュ ール ま たはブ ラ ン ク カバーを取 り 付け る 必要が あ り ます。 250 W お よ び 640 W の AC 電源モ ジ ュ ールは、 100 ～ 240 VAC の入力電圧を サポー ト す る オー ト レ ン ジ ン グ ユニ ッ ト です。 1025 W 電源モジ ュ ールは、 115 ～ 240 VAC の入力電圧を サポー ト す る オー ト レ ン ジ ン グ ユニ ッ ト です。640 W DC 電源モジ ュ ールは、-40 ～ -60 VDC の入力電 圧を サポー ト し ま す。

（注） _{PoE 対応 ス イ ッ チ モデルの 250 W AC 電源サポー ト の詳細については、 Cisco.com の 『Release}

Notes for the Cisco Catalyst 3650 Switch』 を参照 し て く だ さ い。

AC 電源モ ジ ュ ールには AC 電源 コ ン セ ン ト に接続す る ための電源 コ ー ド が、 それぞれ付属 し てい ま す。 1025 W お よ び 640 W モジ ュ ールは、 16 AWG コ ー ド を使用 し ます （北米のみ）。 他 のすべてのモ ジ ュ ールは、 18 AWG コ ー ド を使用 し ます。 DC 電源モジ ュ ールは DC 電源に接続 す る 必要が あ り ま す。 XPS 2200 は、 電源が取 り 外 さ れたか、 ま たは故障 し た ス イ ッ チに電力を供給 し ま す。 新 し い電 源モ ジ ュ ールが取 り 付け ら れ る と 、 ス イ ッ チの ソ フ ト ウ ェ アは装置を ポー リ ン グ し ま す。 その 後 ス イ ッ チの電源の電力が再び供給 さ れ、 XPS 2200 は他の装置に電力を供給で き る よ う にな り ま す。

表 1-10、 表 1-11、 お よ び表 1-12 は、 Catalyst 3650 ス イ ッ チで使用で き る PoE お よ び PoE に対 す る 要件を示 し てい ま す。

1-19 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J 第 1 章 製品概要 背面パネル 電源モ ジ ュ ールは 2 つの ス テー タ ス LED を備え てい ます。 表1-10 使用可能な PoE と 対応する AC 電源 モデル デ フ ォ ル ト の電源 使用可能な PoE 電力 24 ポー ト デー タ ス イ ッ チ PWR-C2-250WAC= — 48 ポー ト デー タ ス イ ッ チ 24 ポー ト PoE ス イ ッ チ PWR-C2-640WAC 390 W 48 ポー ト PoE ス イ ッ チ 48 ポー ト フ ル PoE ス イ ッ チ PWR-C2-1025WAC 775 W 表1-11 使用可能な PoE と 対応する DC 電源1 1. 640 W DC （PWR-C2-640WDC） 電源が唯一の DC モ ジ ュ ールです。 モデル 電源数 使用可能な PoE 電力 24 ポー ト PoE ス イ ッ チ 1 390 W 2 780 W 48 ポー ト PoE ス イ ッ チ 1 390 W 2 780 W 表1-12 PoE および PoE+、のためのス イ ッ チの電源モジ ュ ール要件 PoE のオ プ シ ョ ン 24 ポー ト ス イ ッ チ 48 ポー ト ス イ ッ チ1 1. 48 ポー ト ス イ ッ チに 640 W 電源モジ ュ ール 1 台を使用す る 場合、全ポー ト に PoE で供給で き る 電力は最大 390 W です。 PoE （ポー ト あ た り 最 大 15.4 W） （1） 640 W 電源の組み合わせ • （1） 1025 W • （1） 640 W + （1） 640 W PoE+ （ポー ト あ た り 最大 30 W） 電源の組み合わせ • （1） 1025 W • （1） 640 W + （1） 640 W 電源の組み合わせ • （2） 1025 W 表1-13 ス イ ッ チ電源モジ ュ ールの LED AC 電源モ ジ ュ ールの LED AC OK 説明 PS OK 説明 消灯 AC 電源が入力 さ れてい ま せん。 消灯 出力がデ ィ セーブルで あ る か、 入力が 動作範囲外です （AC LED は消灯）。 グ リ ーン AC 入力電源が供給 さ れて い ま す。 グ リ ーン ス イ ッ チへ電力を供給 し てい ま す。 赤 出力が停止 し ま し た。

第 1 章 製品概要 背面パネル 電源モ ジ ュ ールの交換、 DC 電源モジ ュ ールの配線、 モジ ュ ールの仕様の詳細については、 第 3 章 「電源の取 り 付け」 お よ び付録 A 「技術仕様」 を参照 し て く だ さ い。

フ ァ ン モジ ュール

こ の ス イ ッ チは、 ホ ッ ト ス ワ ッ プ可能な 3 台の内蔵 12V フ ァ ン モジ ュ ールを備え てい ます。 空 気循環シ ス テ ム は、 フ ァ ン モジ ュ ール と 電源モジ ュ ールで構成 さ れてい ます。 エアーフ ロ ーの パ タ ーン は、 電源の構成に よ っ て異な り ま す。 図 1-8 に、 24 ポー ト お よ び 48 ポー ト ス イ ッ チのエ アー フ ロ ーのパ タ ーン を示 し ま す。 青い矢 印は低温の空気流、 赤い矢印は高温の空気流を表 し ま す。 フ ァ ン モジ ュ ールが正 し く 動作 し て い る と 、 （後ろ か ら 見て） フ ァ ン ア セ ン ブ リ の左上の グ リ ーン の LED が点灯 し ま す。 フ ァ ン が 故障す る と 、 LED がオ レ ン ジにな り ま す。 2 台の フ ァ ン が動作 し ていれば ス イ ッ チ を運用で き ま すが、 故障 し た フ ァ ン は可能な限 り 早期に交換 し て く だ さ い。 こ れに よ り 、 2 台目の フ ァ ン の故障に よ っ てサービ ス の中断を招 く 事態を避け る こ と がで き ま す。 （注） _{適切な冷却効果を得 る には、 3 台の フ ァ ン が必要です。} 図1-8 24 ポー ト および 48 ポー ト ス イ ッ チのエアー フ ローのパ タ ーン DC 電源モ ジ ュ ール LED DC OK 説明 PS OK 説明 消灯 DC 入力電源が供給 さ れてい ません。 消灯 出力がデ ィ セーブルで あ る か、 入力が 動作範囲外です （DC LED は消灯）。 グ リ ーン DC 入力電源が供給 さ れて い ま す。 グ リ ーン ス イ ッ チへ電力を供給 し てい ま す。 赤 出力が停止 し ま し た。 表1-13 ス イ ッ チ電源モジ ュ ールの LED （続き） 表1-14 フ ァ ン モジ ュ ールの切 り 替え フ ァ ン モ ジ ュ ール 説明 FAN-T1= フ ァ ン モジ ュ ール Catalyst 3650 48PoE+ 4X1G 347812 01X 13X 12X 24X 25X 36X 37X 48X ACTV

1-21 Catalyst 3650 ス イ ッ チ ハー ド ウ ェ ア イ ン ス ト レ ーシ ョ ン ガ イ ド OL-29734-01-J 第 1 章 製品概要 管理オプ シ ョ ン フ ァ ン モジ ュ ールの取 り 付け方法お よ びフ ァ ン の仕様については、 第 4 章 「フ ァ ン の取 り 付 け」 お よ び付録 A 「技術仕様」 を参照 し て く だ さ い。

管理ポー ト

イーサネ ッ ト 管理ポー ト

10/100/1000 イ ーサネ ッ ト 管理ポー ト ま たはいずれかの コ ン ソ ール ポー ト （図 1-7 を参照） を使用 し て、 ス イ ッ チを Windows ワー ク ス テーシ ョ ン な どのホ ス ト やタ ー ミ ナル サーバに接続で き ま す。 10/100/1000 イ ーサネ ッ ト 管理ポー ト は、 VPN ルーテ ィ ン グ/転送 （VRF） イ ン タ ーフ ェ イ ス であ り 、 RJ-45 ク ロ ス ケーブルま たは RJ-45 ス ト レー ト ケーブルを使用 し て接続 し ます。 表 1-15 に、 イ ーサネ ッ ト 管理ポー ト LED の色 と 意味を示 し ま す。

RJ-45 コ ン ソ ール ポー ト

RJ-45 コ ン ソ ール ポー ト の接続には、 付属の RJ-45/DB-9 メ ス ケーブル を使用 し ま す。 表 1-16 に、 RJ-45 コ ン ソ ール ポー ト LED の色 と その意味を示 し ま す。

管理オプ シ ョ ン

• Configuration Wizard Configuration Wizard は認証サーバ を使用 し て IP ア ド レ ス 、 ロ ーカル ユーザ名、 パ ス ワ ー ド ま たは認証の設定後に最初の ワ イ ヤ レ ス 設定を完了で き る よ う にす る Web ベー ス の コ ン ト ロ ー ラ ユーザ イ ン タ ーフ ェ イ ス （UI） です。 Web UI を使用 し て、 すべての初期操作の コ ン ト ロ ー ラ 、 WLAN、 ラ ジオ を設定 し 、 管理パ ラ メ ー タ を確立す る 、 セ キ ュ リ テ ィ ポ リ シーを設定す る 、 ソ フ ト ウ ェ ア管理 コ マ ン ド に ア ク セ ス す る 、 シ ス テ ム ロ グお よ びその他 の タ ス ク を設定す る こ と がで き ま す。

Configuration Wizard の使い方については、 Cisco.com に あ る ス イ ッ チの ソ フ ト ウ ェ ア コ ン フ ィ ギ ュ レ ーシ ョ ン ガ イ ド を参照 し て く だ さ い。 表1-15 イ ーサネ ッ ト 管理ポー ト LED 色 説明 グ リ ーン リ ン ク はア ッ プ状態ですが、 ア ク テ ィ ビ テ ィ はあ り ま せん。 緑色に点滅 リ ン ク はア ッ プ状態で、 ア ク テ ィ ビ テ ィ が あ り ま す。 消灯 リ ン ク がダ ウ ン し てい ま す。 表1-16 RJ-45 コ ン ソ ール LED 色 説明 グ リ ーン RJ-45 コ ン ソ ール ポー ト が ア ク テ ィ ブです。 消灯 ポー ト はア ク テ ィ ブではあ り ま せん。

第 1 章 製品概要 管理オプ シ ョ ン

• Cisco Network Assistant

Cisco Network Assistant は、 LAN に適 し た PC ベー ス のネ ッ ト ワ ー ク 管理 GUI ア プ リ ケー シ ョ ン です。 こ の GUI を使用す る と 、 ス イ ッ チ ク ラ ス タ や ス タ ン ド ア ロ ン ス イ ッ チ を設 定お よ び管理で き ま す。 Cisco Network Assistant は、 次の URL か ら 無料でダ ウ ン ロ ー ド で

き ま す。

http://www.cisco.com/pcgi-bin/tablebuild.pl/NetworkAssistant

Network Assistant ア プ リ ケーシ ョ ン の起動については、 Cisco.com に あ る 『Getting Started

with Cisco Network Assistant』 を参照 し て く だ さ い。

• Device Manager

ス イ ッ チの メ モ リ 内に あ る Device Manager を使用す る と 、 個々の ス タ ン ド ア ロ ン ス イ ッ チ を管理で き ま す。 こ の Web イ ン タ ーフ ェ イ ス に よ っ て、 設定 と モニ タ リ ン グ をすばや く 実 行で き ま す。 Device Manager には、 Web ブ ラ ウ ザ を介 し て、 ネ ッ ト ワ ー ク 上の ど こ か ら で

も ア ク セ ス で き ま す。 詳細については、 ス タ ー ト ア ッ プ ガ イ ド お よ び Device Manager のオ ン ラ イ ン ヘルプ を参照 し て く だ さ い。

• Cisco IOS CLI

CLI を使用 し て ス イ ッ チお よ び ス イ ッ チ ク ラ ス タ メ ン バ を設定 し 、 モ ニ タ で き ま す。 CLI には、 ス イ ッ チの コ ン ソ ール ポー ト に直接管理 ス テーシ ョ ン を接続す る か、 リ モー ト 管理 ス テーシ ョ ン か ら Telnet を使用 し て ア ク セ ス で き ます。 詳細については、 Cisco.com に あ る ス イ ッ チの コ マ ン ド リ フ ァ レ ン ス を参照 し て く だ さ い。

• Cisco Prime Infrastructure

Cisco Prime Infrastructure は、 Cisco Prime Network Control System （NCS） の ワ イ ヤ レ ス 機能 お よ び Cisco Prime LAN Management Solution （LMS） の有線機能を、 Cisco Prime Assurance Manager の ア プ リ ケーシ ョ ン パ フ ォ ーマ ン ス モ ニ タ リ ン グお よ び ト ラ ブルシ ュ ーテ ィ ン グ の機能 と 組み合わせ ま す。 詳細については、 Cisco.com で Cisco Prime Infrastructure の ド キ ュ メ ン ト を参照 し て く だ さ い。 http://www.cisco.com/en/US/products/ps12239/index.html

ネ ッ ト ワー ク構成

ネ ッ ト ワ ー ク 構成の概念 と 、 ス イ ッ チ を使用 し て専用ネ ッ ト ワ ー ク セ グ メ ン ト を作成 し ギガ ビ ッ ト イ ーサネ ッ ト で相互接続す る 例については、 Cisco.com にあ る ス イ ッ チの ソ フ ト ウ ェ ア コ ン フ ィ ギ ュ レ ーシ ョ ン ガ イ ド を参照 し て く だ さ い。
