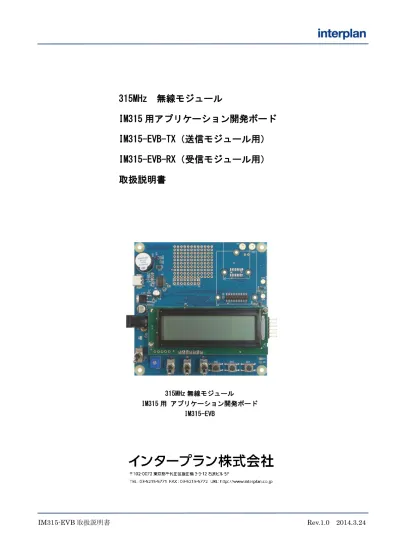

IM315-EVB 取扱説明書 Rev.1.0 2014.3.24
315MHz 無線モジュール
IM315 用アプリケーション開発ボード
IM315-EVB-TX（送信モジュール用）
IM315-EVB-RX（受信モジュール用）
取扱説明書
315MHz 無線モジュール IM315 用 アプリケーション開発ボード IM315-EVB目 次 １．はじめに ··· 1 ２．使用上の注意点 ··· 1 ３．各部の名称 ··· 2 ４．各I/O の接続 ··· 2 ５．無線モジュールの接続 ··· 3 ６．開発ツールの接続 ··· 3 ７．主な仕様 ··· 4 ８．免責事項 ··· 4 ９．改訂履歴 ··· 4 資料 回路図 ··· 5
IM315-EVB 取扱説明書 1 Rev. 1.0 2014.3.24
１．はじめに
このたびは、315MHz 無線モジュール IM315 用アプリケーション開発ボード IM315-EVB-TX/RX をお 買い求めいただき誠にありがとうございます。 本製品は、当社の315MHz 帯特定小電力無線モジュール、IM315TX、IM315RX 用のアプリケーション 開発ボードです。無線モジュール IM315TX、IM315RX と組み合わせて、本製品に搭載しているマイコ ンや各種I/O を使用することにより、無線モジュールを活用したアプリケーションを容易に開発すること ができます。また弊社でもアプリケーションソフトウェアの開発をお請けできますのでご相談ください。 特 長・ マイクロチップ社の 16bit マイコン、PIC24FJ128GA006（内蔵 Flash ROM：128kB、RAM：8kB） を搭載しています。 ・ I/O デバイスとして 16×2 文字表示のバックライト付き LCD、プッシュスイッチ、トグルスイッチ、 電子ブザー、LED ランプが使用できます。 ・ マイクロチップ社純正のインサーキットデバッガ、PICkit3 がダイレクトに接続できます。 ・ 本製品を使ったサンプルソフトウェア、デモソフトウェアをご用意しています。弊社ホームページか らダウンロードできます。
・ マイコンのシリアル入出力端子には FTDI 社の USB-シリアル変換 IC、FT231XS を接続。PC へ USB 接続できます。PC 用ドライバソフトは、各種 OS 用に FTDI 社から無償提供されています。 ・ 電源は AC アダプターでも USB バスパワーどちらでも使用できます。
２．使用上の注意点
本製品は回路や主要部品の仕様などを公開し、お客様ご自身で作成されたファームウェアを使用すること により機能します。従って部品の定格範囲を超えた動作をすると、無線モジュールや部品が壊れることが あります。あくまでもお客様の責任でご使用ください。 PIC マイコンや各デバイスの仕様は、製造元のデータシートを参照してください。 １） 本製品は電子回路と組み合わせて動作しますので、電子回路のハードウェアやソフトウェアの知識が 必要です。 ２） 本製品は故障・誤動作が人命に関わる機器などの、高度な信頼性が要求される用途には対応していま せん。高度な信頼性が必要な機器には使用しないでください。 ３）本製品を、医療機器やその周辺、航空機器や航空機内などでは、使用しないでください。 ４）本製品は、予告なく変更される場合や製造中止となる場合があります。 ５）取扱説明書の内容は予告なく変更される場合があります。３．各部の名称
本製品は使用する無線モジュールによってコネクタが異なります。下図左側は受信モジュール用 IM315-EVB-RX で、右側は送信モジュール用 IM315-EVB-TX の接続コネクタ部分です。 図1 各部の名称４．各
I/O の接続
本製品のブロック図を図２に示します。PIC マイコンと I/O デバイスの接続は表１のとおりです。 回路図は資料ページをご覧ください。 R B 11 R B 12 R B 13 S W 7 S W 6 S W 5 USB-COM FT231XS VCC USB DC INPUT VBUS SW1 D4 U2 J2 J1 RF4 RF5 R G 9 D 5 R G 6 R B 7 PICkit3 J3 PGC/PGD/MCLR R F 6 B Z 1 RF0/RF1 RD0～3/RD8～11/RC12～15 I2C RB14/RB15 IM 31 5R X IM 31 5T X U1 U4 U6 R B 8 R B 9 R B 10 S W 2 S W 3 S W 4 AVR (3.3V) NCP5501 U3 MPU PIC24FJ128GA006 LCD ACM1602NI U7 拡張コネクタ J4 RESET VCC POR BU4919 U5 D1 図2 ブロックダイアグラム図 PICkit3 接続コネクタ 1 番ピンは本図一番下で PICkit3 の▲マークを合わせてください。 USB コネクタ LCD 電子ブザー プッシュスイッチ SW2・SW3・SW4 電源ジャック 電源スイッチ トグルスイッチ SW7・SW6・SW5 受信モジュール接続コネクタ （IM315-EVB-RX） ユニバーサルエリア 拡張コネクタ LCD コントラスト 調整半固定抵抗 EVB-IM315-TX 送信モジュール 接続コネクタ （IM315-EVB-TX）IM315-EVB 取扱説明書 3 Rev. 1.0 2014.3.24 I/O デバイス 型名・部品番号 信号名 PIC
ポート名 備考
LCD Xiamen Zettler Electronics 社 ACM1602NI
SDA RB14 I2C 接続
コントラストはR23 で調整 SCL RB15
USB FTDI 社 FT231XS TXD RF4 USB 接続時、電源は USB バ スパワーで動作 RXD RF5 プッシュSW SW2 - RB8 10kΩでプルアップ SW3 - RB9 SW4 - RB10 トグルSW SW5 - RB13 10kΩでプルアップ SW6 - RB12 SW7 - RB11 電子ブザー BZ1 - RF6 H アクティブ 発信音は約4kHz 固定 LED ランプ D5 - RG9 H アクティブ 拡張コネクタ J4 表2 参照 ユニバーサルエリア横 電源コネクタ J2 - - φ2.1、センタープラス DC5～12V 表１ I/O デバイスとマイコンへの接続 表2 拡張コネクタ（J4）の端子配列
５．無線モジュールの接続
送信・受信モジュールを接続するコネクタはそれぞれ違いますので、対応するコネクタに接続してくださ い。なお送信モジュールを接続するとアンテナへの影響を軽減するために、送信モジュールのアンテナ部 分が基板からはみ出します。６．開発ツールの接続
マイクロチップ社のインサーキットデバッガPICkit3 を接続することができます。PICkit3 のプログラミ ングコネクタを本製品のJ3 に接続します。 PICkit3 の使用方法はマイクロチップ社のホームページなどを参照してください。弊社ではサポートいた しかねます。 端子番号 信号名 端子番号 信号名 1 RF0 9 RD10 2 RF1 10 RD11 3 RD0 11 RC12 4 RD1 12 RC13 5 RD2 13 RC14 6 RD3 14 RC15 7 RD8 15 VCC (3.3V) 8 RD9 16 GND 2 番ピン 1 番ピン （角ランド） 16 番ピン７．主な仕様
対応無線モジュール 弊社製IM315TX、IM315RX 電源電圧 DC 5～12V 基板サイズ 100×100mm８．免責事項
・ 火災、地震などの自然災害、第三者による行為、その他の事故、使用者の故意または過失、誤用、そ の他の異常な条件下での使用により発生した損害に関しましては、当社は一切責任を負いません。 ・ 本製品の使用または使用不能から生ずる付随的な損害（事業利益の損失、事業の中断など）に関して、 当社は一切責任を負いません。 ・ 取扱説明書で説明された以外の使い方で生じた損害に関して、当社は一切責任を負いません。９．改定履歴
初版制定 2014 年 3 月 24 日 以上1 2 3 4 5 6 7 8 D D C C B B A A Title Number Revision Size A3 Date: 2014/01/31 Sheet of
File: C:\project\..\IM315EVB_r2-20.SchDoc Drawn By:
IM315 evaluation board
r2-20 VCC GND GND GND GND GND GND GND VBUS VBUS GND GND GND VCC VCC GND GND GND GND NMT Q1 IRLML2246 VCC GND GND VCC VCC MCLR VCC GND PGD PGC PGM J3 VCC GND VCC GND P9 P10 P11 P12 P13 P14 P15 P16 P1 P2_4 P5 P8_6 SCL SDA RxD TxD UPDATE MODE2 MODE3 MODE1 USBRxD USBTxD STATUS2 STATUS1 RFRST RFPWR GND VCC VCC GND VCC GND GND GND VCC GND LCDSCL LCDSDA VCC VCC GND GND GND RF1 RD0 RD1 RF0 RD2 RD3 RD8 RD9 RD10 RD11 RC12 RC13 RC14 GND RC15 VCC VCC GND GND NMT Q2 IRLML2246 RFMEAS P1/RTS 1 P2/RxD 2 P3/TxD 3 P4 4 P5 5 P6 6 P7/SCL 7 P8/SDA 8 MODE1 9 MODE2 10 STS1 11 STS2 12 VCC 13 GND 14 RST 15 RSV 16 IM315TX_SMT U1 P1/RTS 1 P2 2 P3/SCL 3 P4/SDA 4 P5 5 P6/RxD 6 P7/TxD 7 P8 8 P9 9 P10 10 P11 11 P12 12 P13 13 P14 14 P15 15 P16 16 MODE1 17 MODE2 18 MODE3 19 UPDT 20 STS1 21 STS2 22 VCC 23 GND 24 RST 25 RSV 26 ANT 27 AGND 28 IM315TRX_SMT U4 10k R1 TP1 TP2 0 R24 NMT R6 NMT R7 NMT R8 NMT R9 + 33u10V C9 1 3 2 4 Vin GND Vout NC U5 BU4919F 10k R17 10k R18 + 10u10V(T) C10 + 10u10V(T) C14 + BZ1 PB04-SE12SHPR 10k R21 10k R23 GND 1 VCC 2 Vo 3 SCL 4 SDA 5 BL-A 6 BL-K 7 U7 ACM1602NI 10k R19 10k R20 0.1 C11 0.1 C12 0.1 C13 SW5 SW6 SW7 SW1 SW2 FSM4JSMA SW3 FSM4JSMA SW4 FSM4JSMA 10k R11 10k R12 10k R13 10k R14 10k R15 10k R16 RE5 1 RE6 2 RE7 3 RG6 4 RG7 5 RG8 6 MCLR 7 RG9 8 GND 9 VCC 10 RB5 11 RB4 12 RB3 13 RB2 14 RB1/PGC 15 RB0/PGD 16 R B 6 1 7 R B 7 1 8 A V C C 1 9 A G N D 2 0 R B 8 2 1 R B 9 2 2 R B 1 0 2 3 R B 1 1 2 4 G N D 2 5 V C C 2 6 R B 1 2 2 7 R B 1 3 2 8 R B 1 4 2 9 R B 1 5 3 0 R F 4 3 1 R F 5 3 2 RF3 33 RF2 34 RF6 35 RG3 36 RG2 37 VCC 38 RC12/CLKI 39 RC15/CLKO 40 GND 41 RD8 42 RD9 43 RD10 44 RD11 45 RD0 46 RC13/SOSCI 47 RC14/SOSCO 48 R D 1 4 9 R D 2 5 0 R D 3 5 1 R D 4 5 2 R D 5 5 3 R D 6 5 4 R D 7 5 5 V C O R E 5 6 E N V R E G 5 7 R F 0 5 8 R F 1 5 9 R E 0 6 0 R E 1 6 1 R E 2 6 2 R E 3 6 3 R E 4 6 4 U6 PIC24FJ128GA006-I/PT 1k R5 R D5 G D4 1k R4 + 33u10V C8 0.1 C7 0.1 C6 + 100u16V C5 J2 MJ-179P D1 RB521S-30 D2 RB521S-30 D3 RB521S-30 VBUS 1 D- 2 D+ 3 GND 5 ID 4 GND 6 GND 7 USB mini-B J1 15 VCC VCCIO 3 USB+ 11 USB-12 TxD 20 RxD 4 RTS 2 CTS 9 DTR 1 DSR 7 DCD 8 RI 5 GND 6 GND 16 CBUS0 18 CBUS1 17 CBUS2 10 CBUS 19 RESET 14 3V3OUT 13 U2 FT231XS 0.1 C3 0.1 C4 47p C1 47p C2 27 R2 27 R3 10k R10 Q3 BC817-16 I G O U3 NCP5501DT33 100k R22 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 J4
