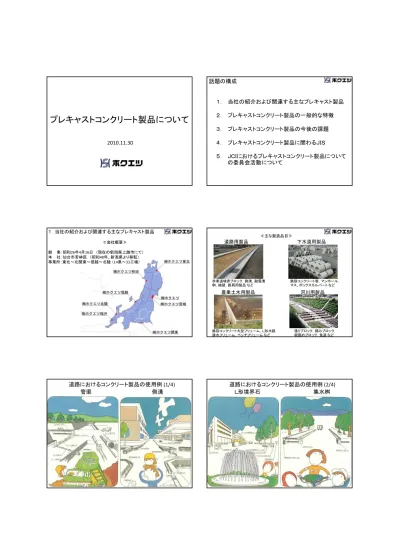

プレキャストコンクリート製品について
2010.11.30
話題の構成
１． 当社の紹介および関連する主なプレキャスト製品
２． プレキャストコンクリート製品の一般的な特徴
３． プレキャストコンクリート製品の今後の課題
４． プレキャストコンクリート製品に関わるＪＩＳ
５． ＪＣＩにおけるプレキャストコンクリート製品について
の委員会活動について
１．当社の紹介および関連する主なプレキャスト製品
3 3 ≪会社概要≫ 創 業：昭和26年4月16日 （現在の新潟県上越市にて） 本 社：仙台市若林区 （昭和48年、新潟県より移転） 事業所：東北～北関東～信越～北陸 （14県～33工場）道路用製品
下水道用製品
鉄筋コンクリート管，マンホール， マス、ボックスカルバート など ≪主な製造品目≫ 歩車道境界ブロック，側溝，融雪溝 桝，擁壁，路肩用製品 など 鉄筋コンクリート大型フリューム，Ｌ形水路， 排水フリューム，ベンチフリューム など 張りブロック，積みブロック， 根固めブロック，魚道 など農業土木用製品
河川用製品
道路におけるコンクリート製品の使用例 (1/4)
管渠
側溝
道路におけるコンクリート製品の使用例 (2/4)
Ｌ形境界石
集水桝
道路におけるコンクリート製品の使用例 (3/4)
道路横断部
流雪溝・融雪溝
道路におけるコンクリート製品の使用例 (4/4)
土留
法枠
下水道におけるコンクリート製品の使用例 (1/2)
ヒューム管
ボックスカルバート
下水道におけるコンクリート製品の使用例 (2/2)
コンクリートます
マンホール
農業土木におけるコンクリート製品の使用例 (1/2)
大型水路
管渠
農業土木におけるコンクリート製品の使用例 (2/2)
小型用水路
排水路
河川におけるコンクリート製品の使用例 (1/1)
護岸
法覆
≪当社の製品開発例≫
★ベンチフリューム★
Ｓ26年に農業用水用として規格化した（当社名）エコンフリュームを原形として、JISのベン チフリュームとなる。★ヒューム管 外圧管２種・３種★
標準管に対して，コンクリート用膨張材を使用することでケミカルプレストレスを導入し、 ひび割れに対する外圧強度を増加させた２種・３種管を規格化★Ｌ形水路，鉄筋コンクリート大型フリューム★
他のプレキャスト製品メーカーとの共有規格を基に、(社)農業土木事業協会が規格化★排水フリューム★
当時主流であった柵渠に代え，内面粗度係数の低減により水路断面を小さくした水路と して規格化。★落ちふた式Ｕ形側溝★
上ぶた式Ｕ形側溝が主流の中において、蓋版を本体内に落としこめる側溝を規格化。 後に道路用側溝としてJISに規定される。★勾配可変側溝（
当社名：自由勾配側溝）★
底部を開放し、現場打ちコンクリートとすることで、水路勾配を自由に変更できる側溝２．プレキャストコンクリート製品の一般的な特徴
材料，配合，製造設備，施工などの管理
を良好に行いやすい。
熟練した作業員によって常時製造できる。
製造・運搬・組立などの作業を機械化し
やすく，省力化が可能である。
作業の容易な場所でコンクリートの打込
みが行われ，天候に左右されることが少
ない。
JIS附属書に示されているものが多く，実
物試験のできるものが多い。
断面の非常に薄くできるものがある。
①
②
③
④
⑤
⑥
≪コンクリート標準示方書：施工編より≫ ≪現場打ちコンクリート工事とプレキャストコンクリート製品の施工フローの比較≫ 【ＪＣＩ：プレキャストコンクリート製品の設計と利用研究委員会：報告書より】施工現場における工
期の短縮
省人化
施工安全性の確保
作業時の騒音・振動
の軽減
施工管理工数の削減
建設廃棄物の削減
（型枠・戻り生コン）
≪自由な表面形状の形成が可能≫ 意匠性・機能性を有する形状を作り出すことができる。 ≪表面仕上げの例≫ ≪プレキャスト製品の品質安定性について≫ 材料選定・配合設計から製品（構造物）の検査まで、一貫した品質管理のもとで製造す ることができる。このことが品質安定確保の前提となっておりますが、 ① ＪＩＳ認証製品の保有 ② ＪＣＩ認定の「コンクリート技士」 「コンクリート主任技士」資格者の常駐 によって、確認することができると考えております。 項 目 内 容 作業環境 外気温、降雨等の影響が小さい 締め固め 比較的低スランプのコンクリートを強力な振動締め固 めで成形する 熟練作業 熟練した作業者を確保しやすい 高強度・特殊コンクリート 練混ぜから打設までが短時間。養生環境も整ってい るため、十分な強度が得られやすい。 コンクリートの強度確認 コンクリート素材や製品強度（性能）を確認してから使用できる 不良品（不良構造物） の除外 不具合のある製品を容易に除外できる。小サイズの製品から大サイズのものまで、 試験機に応じて、部材性能の確認が可能 より合理的な構造が見い出せるため、現場 打ち構造物と比較して部材を薄肉化できた という側面がある。 ≪プレキャスト製品の実物での性能試験≫ ≪環境への貢献について≫ プレキャスト製品の優位性 ・生コンは最終製品（硬化体）ではないため、コンクリートの性能を評価できないか ら材料で厳しく制限している。 ⇒リサイクル材は利用しにくい。溶融スラグや再生骨材M,Lは利用できない。 ・PCa製品は、性能を照査が可能である。 ⇒リサイクル材が利用しやすい。溶融スラグや再生骨材M,Lも利用可能。 材料規格 生コン規格 プレキャスト製品 溶融スラグ JIS A 5031 JIS A 5308 には適用 できない。 設計基準強度35N/mm2以下の 無筋・有筋コンクリートに適用。 購入者からの要求があれば 35N/mm2を超えても良い。 建築用のプレキャスト製品には 使用できない。 ≪一般廃棄物溶融スラグの利用に関するＪＩＳ規定≫ 材料規格 生コン規格 プレキャスト製品 再生骨材Ｈ JIS A 5021 JIS A 5308に適用できるが、用途が 制限されている。 （普通コンと舗装コンのみ適用） JIS A 5364（材料・製造方法）にて コンクリートの品質（強度，乾燥収 縮特性，耐久性への影響）を試験 データなどによって十分に調査し， 製品の要求性能を損なわないことを 確認する。 プレストレストコンクリート製品 には使用できない。 再生骨材Ｍ JIS A 5022 附属書Ａ JIS A 5308には不適合。 JIS A 5022「再生骨材Ｍを用いたコ ンクリート」として規定される。 乾燥収縮や凍結融解の影響を受 けにくい部材を想定している。 再生骨材Ｌ JIS A 5023 附属書１ JIS A 5308・5022には不適合。 JIS A 5023「再生骨材Ｌを用いたコ ンクリート」として規定される。 「標準品」「塩分規制品」や「仕 様発注品」の規定があるが、高い 強度・高い耐久性の要求されない 部材に使用する。 ≪再生骨材の利用に関するＪＩＳ規定≫ Ｒｅｄｕｃｅ ： 建設廃棄物の削減、構造物のスリム化による建設材料の削減 Ｒｅｕｓｅ ： 取り外したコンクリート製品の再使用 Ｒｅｃｙｃｌｅ： 循環資源が利用しやすい ≪環境への貢献－コンクリート製品の再使用 ≫ ≪環境へ貢献－３Ｒ≫ 区画整理などで、一度取り外した コンクリート製品 ↓ 再使用の例は多い。 （平板、歩車道境界ブロック、U字溝など） ≪プレキャスト製品と現場打ちコンクリートとの併用≫ 調整部分の現場打ちにより、自由度が高められる。 L形水路 勾配可変側溝 埋設型枠（橋脚の例） 型枠工の軽減 水路幅を現場打ちコン クリートで調整が可能 水路底面を現場打ちコンクリートで調整が可能 プレキャスト製品のパネル を必要とする形状に組上げ、 内部にコンクリートを打設。 なお、構造物の耐久性はプ レキャスト部材で決まるため、 内部のコンクリートに耐久性 を求めなくてもよい。 【得られる効果】 分 類 優 位 な 点 コスト面 工期短縮によるコスト削減 超高強度コンクリートによる軽量化に伴う下部工の簡素化 断面の薄肉化による掘削土量の低減。 施工面 天候（雨天・冬季）に左右されない。 鉄筋工・型枠工・打設工が不要 環境面 リサイクル材の有効活用が可能 土壌汚染・騒音・振動防止、もしくはこれらの軽減 合板型枠が不要 一部製品ではリユース化 品質面 品質の変動が小さく安定 ハーフＰＣａ製品により複雑な現場に対応可能 特殊コンクリートによる長寿命化 ≪プレキャストコンクリート製品の優位性のまとめ≫ 【ＪＣＩ：プレキャストコンクリート製品の設計と利用研究委員会：報告書より】
分野 製品例 主な基準 研究課題（要求性能） 道路 分野 歩車道境界ブロック 側溝 桝類 擁壁 路肩用ブロック ＪＩＳ（JIS協議会規格） (社)日本道路協会： 道路土工 道路橋示方書 国交省・地方整備局 土木工事共通仕様書 雨水貯留浸透技術協会 雨水貯留浸透技術指針（案） 機能性の向上 ユニバーサル化 豪雨対策 （迅速な排水、流出抑 制） メンテナンス軽減 耐久性（凍結防止剤） 下水道 分野 ヒューム管 マンホール ボックスカルバート ＪＩＳ（JIS協議会規格） (社)下水道協会：下水道協会規格 市町村における基準 施工性 耐震性 耐久性（耐腐食） 農業 土木 分野 ベンチフリューム 排水フリューム、柵渠 鉄筋コンクリート 大型フリュー ム Ｌ形水路 農林水産省構造改善局 土地改良事業計画設計基準 (社)農業土木事業協会 鉄筋コンクリートフリューム規格 都道府県における基準 多自然化・生態系保護 リサイクル材料の運用 河川 分野 緩勾配（張りブロック） 急勾配（積みブロック） 河床（根固めブロック） 魚道ブロック (財)国土技術研究センター 護岸の力学設計法 国交省河川局 美しい山河を守る災害復旧基本方針 水利特性の評価 （東北地方） 多自然化・生態系保護 ≪プレキャスト製品の開発の方向性≫
≪道路分野－ユニバーサル化≫
【側溝開口部の狭小化】 【通路における滑り止め】≪道路分野－ゲリラ豪雨対策≫
【迅速な排水性】 【一時的な貯留性】≪道路分野－メンテナンス軽減≫
【道路用側溝内土砂の掃流性】 【防草性】≪道路分野－耐久性（凍結防止剤）≫
対象現象 一般的な凍結融解 凍結防止剤の伴う凍結融解 損傷例 対応方法 AEの連行（4～5％） AEの連行（6～7％）その他様々な方法が検討されている。 試験方法 JIS A 1148 (A法) 水中凍結水中融解 1日３サイクル-300サイクル ASTM C 672 （最も妥当な試験方法として） 3%塩化ナトリウム水溶液での凍結融解 １日１サイクル-50サイクル 評価基準 耐久性指数(相対動弾性係 数)として85％ 相対評価は可能であるが基準はない≪農業土木分野－リサイクル材料の活用≫
宮城県における農業土木事業 再生粗骨材Mの利活用研究（H18～21年） 強度変化の観察 再生骨材を加えていくことによる強度低下の把握。 それを補うセメント量の推定。 構造計算上の設計値の検証 ヤング係数、乾燥収縮、引張強度 アルカリシリカ反応性の抑制対策 JIS A 5022附属書Bに規定する抑制対策を満足する 耐久性の確認 中性化：供用年数に相当して十分な値凍結融解抵抗性：使用環境として、耐久性指数85％ コンクリート製品での強度確認 規格に対して、十分な強度が得られるy = 0.0027x - 0.28 R = 0.77 -0.35 -0.30 -0.25 -0.20 -0.15 -0.10 -0.05 0.00 0 20 40 60 80 100 コンクリートの耐久性指数 F .M .'の 変 化 量
耐久性：良
耐久性：悪
≪再生骨材を凍結融解を受ける場所に使用する場合の確認方法≫
水槽 20℃ 冷凍庫 －18℃以下 10回繰 り返す １日１サイクル 容器に骨材試料と水 を入れ、蓋をする 耐久性が悪いほど、壊 れて細かくなる。 →FMが小さく変化する。 再生骨材を使って コンクリートを作り, JIS A 1148‐Aで試験 工 法 相 違 点 現場打ちによるコンクリート工事 一体となる構造体をその場で成形する。 プレキャスト部材を製作し、組み立てる。 （プレキャスト製品の製造者 ＝ 施工者） 部材に「移動」と「接合」いう要素が加わ る。 プレキャスト製品を購入し、組み立てる。 （プレキャスト製品の製造者 ≠ 施工者） 上記の「移動」と「接合」に加え、「製品 の品質保証」という要素が加わる。 要素 検 討 内 容 移動 移送トラックの能力と運搬経路、据付クレーンと立地条件、（重量制限、 大きさや安定性などの形状の制限）、移動することによる損傷の懸念 接合 接合部の寸法精度（施工性・一体性）、接合材の強度、水密性、耐久性、 可とう性、伸縮性、接合部や接合後全体を通してみての美観 製品の 品質保証 性能照査（要求性能を満足するかどうかの確認）、 受入検査（実際のものがよいかどうか）、出荷時を基準とする品質保証 ≪現場打ちコンクリート工事とプレキャストコンクリート製品の違い≫３．プレキャストコンクリート製品の課題
①．性能規定への移行
②．耐久性の評価について
③．コンクリート製品の受入（受渡）検査
④．プレキャストコンクリート製品のコスト
≪コンクリート製品に関わる課題≫
≪性能規定の移行について≫
性能規定 仕様規定 特徴 要求する性能中心の規定 材料・形状・寸法等を具体的に規定 利点 社会的わかりやすさ 手段選択の自由 代替性がある（多様な技術） 具体的 誰でもわかる 適合性審査が容易 課題 性能評価が煩雑高度な技術が必要 目的が不明 代替性がない 技術進歩への対応が不備性能規定の利点・・・
(a) 社会への透明性の向上 (b) 国際標準との整合性 (c) 新技術の開発とコスト縮減性能規定と仕様規定の比較・・・
≪耐久性の評価について≫
① 凍結融解抵抗性
JIS A 1148‐A法の試験から得られる耐久性指数として、条件毎の数値が定 められている。② 凍結防止剤による耐久性について
凍結融解抵抗性のように、基準が定められていない。③ 促進養生の耐久性への影響
良い点と悪い点を整理し、養生方法による耐久性への影響をとりまとめる。④ 耐用年数の提示について
性能規定への移行に伴い、耐用年数の設定が求められると予想される。し かし、製造者による自己証明には限界があり、評価指針が必要。≪コンクリート製品の受入（受渡）検査≫
【ＪＣＩ：プレキャストコンクリート製品の設計と利用研究委員会：報告書より（製造者に対するアンケート調査結果）】 購入者と 考えなけ ればなら ない問題 プレキャスト コンクリート 製品製造者 として解決し なければな らない問題 【購入者からのクレーム】 【厳しいと思われるクレーム】【外観気泡】
コンクリート中の空気量減少 ひび割れの助長 →耐久性の低下をまねく 表面気泡を減少させるための方法は？ → 連行空気量を小さくする → 振動締め固めを強化する → スランプを大きくする（単位水量の増大） コンクリート製品の性能への影響・・・ 気泡による断面欠損、水路内面の粗度の増大、露出して使用する製品の美観 生コンクリート中の骨材は振動するものから遠ざかり、気泡は振動するものに近づ く性質がある。その結果、AEコンクリートでは、少なからずの気泡が発生する。【乾燥収縮ひび割れ】
建築用コンクリートの乾燥収縮の限度 ： 8×10‐4 一般土木用コンクリートの乾燥収縮の限度 ： 12×10‐4 一般的なプレキャストコンクリート製品の乾燥収縮 ：4～6×10‐4 単位水量を減じ、低スランプのコンクリートをしっかり締め固める。 →強固な型枠と振動設備を持って対応。 高炉セメントの使用を妨げる一つの要因【色むら】
コンクリート配合や振動締め固めな どの製造条件 ＋ ヤード保管時の気象条件（降雨）【プレキャストコンクリート製品のコスト】
型枠費 生産数量 プレキャスト製品の価格 ＝ 一般的な材料費＋運賃＋工賃など＋ ―――― 材 料 ： 出荷時における強度保証、移動時の損傷の軽減 良好な外観を得る必要がある 目標の定まらない耐久性を想定 ・・・・ これらのため、比較的富配合 運 賃 ： 生産工場と施工現場との距離 型枠費 ： 振動に対する剛性、寸法精度、表面の仕上がり、蒸気養生の影響・・ →それなりの費用を要して製作される。 同一型枠を使用し続けることが、コスト削減につながる。生産者と使用者（発注者・施工者）の相互理解など、性能規定の
目的の一つである「コスト削減」への努力が必要。
プレキャスト製品を使用するとコスト削減できるとされているが、実際はそうでない 面もある。４．プレキャストコンクリート製品のＪＩＳ
プレキャストコンクリート製品－種類，製品の呼び方及び表示の通則 プレキャストコンクリート製品－要求性能とその照査方法の通則 プレキャストコンクリート製品－性能試験方法通則 プレキャストコンクリート製品－材料及び製造方法の通則 プレキャストコンクリート製品－検査方法の通則 JIS A 5361 ： JIS A 5362 ： JIS A 5363 ： JIS A 5364 ： JIS A 5365 ： JIS A 5371 ： JIS A 5372 ： JIS A 5373 ： プレキャスト無筋コンクリート製品 プレキャスト鉄筋コンクリート製品 プレキャストプレストレストコンクリート製品 適合性の評価－一般認証指針 適合性の評価－分野別認証指針（プレキャストコンクリート製品） JIS Q 1001 ： JIS Q 1012 ：≪基本規格≫
≪構造別製品群規格≫
≪ＪＩＳマーク表示のための認証指針≫
≪基本規格≫
（発注者） 要求性能 使用材料の承認 供用・維持 ↓ ↑ （施工者） 要求性能 型式検査 受入検査 → 組立・接合 → 完成検査 ↓ ↑ （製造者） 製品設計 → 性能照査 製造 → 検査 → 出荷 JIS A 5361 ：プレキャストコンクリート製品－種類，製品の呼び方及び表示の通則 JIS A 5362 ：プレキャストコンクリート製品－要求性能とその照査方法 JIS A 5363 ：プレキャストコンクリート製品－性能試験方法通則 JIS A 5364 ：プレキャストコンクリート製品－材料及び製造方法の通則 JIS A 5365 ：プレキャストコンクリート製品－検査方法の通則 【プレキャストコンクリート製品の流れ】 JIS Q 1001 ：適合性の評価－一般認証指針JIS Q 1012 ：適合性の評価－分野別認証指針（プレキャストコンクリート製品）≪ＪＩＳマーク表示のための認証指針≫
品質管理、品質保証の側面を確認頂ける方法の一つです。大分類（種類） 小分類 推奨仕様 旧規格番号 暗きょ類 附属書Ａ 無筋コンクリート管 A-1 無筋コンクリート管 JIS A 5302 その他 － － 舗装・境界ブロック 類 附属書Ｂ 平板 B-1 平板 JIS A 5304 境界ブロック B-2 境界ブロック JIS A 5307 ｲﾝﾀｰﾛｯｷﾝｸﾞﾌﾞﾛｯｸ B-3 ｲﾝﾀｰﾛｯｷﾝｸﾞﾌﾞﾛｯｸ － その他 － － 路面排水溝類 附属書Ｃ Ｌ形側溝 C-1 Ｌ形側溝 JIS A 5306 皿形側溝 － － その他 － － ブロック式擁壁類 附属書Ｄ 積みブロック D-1 積みブロック JIS A 5323 大型積みブロック D-2 大型積みブロック － その他 － － その他の製品 例１ 用水路類 例２ のり面被覆ブロック類 例３ 緑化ブロック類 性能および形状・寸法は受渡当事者間の 協議による。
