FT-R形異形管ｶﾀﾛｸﾞ

FT-R

形異形管

防護工不要タイプ

軽量で施工性に優れた

強化プラスチック複合管用

施工の際は、安全な作業をしていただくために、RCP施工ハンドブック等を必ず参照し、直管に準じた適切な施工治具を用いてください。 残材は産業廃棄物（廃プラスチック）として処分してください。 水輸送用管路としての用途以外に使われる場合は、あらかじめご相談ください。

注意事項

不許転載 ＊印刷のため製品の色調は実物とは異なる場合があります。 ＊記載事項は予告なく変更する場合があります。 ツールコード No. 06632

2019.4 改訂9版

2004年 5月　初　　版 2019年 4月　改訂9版 FT-R形異形管 カタログ 積水化学工業株式会社 管材事業部 2019. 4. 1.5TH TX

特

　　　

長

優れた強度、施工性、耐食性を有し、

強プラ管の愛称でご愛顧いただいている強化プラスチック複合管。

このたび、任意の角度でも製作できる曲管をはじめ、

T字管、片落ち管の品揃えを充実しました。

異形管の使用可能範囲についても、

土圧によってスラストに対抗できる場合は

コンクリート製防護工なしで埋設深さに関係なく

地中埋設が可能となりました。

従来の強プラ管（直管）と併せて、

多様化する施工条件にきめ細かくお応えいたします。

優れた強度、施工性、耐食性を有し、

強プラ管の愛称でご愛顧いただいている強化プラスチック複合管。

このたび、任意の角度でも製作できる曲管をはじめ、

T字管、片落ち管の品揃えを充実しました。

異形管の使用可能範囲についても、

土圧によってスラストに対抗できる場合は

コンクリート製防護工なしで埋設深さに関係なく

地中埋設が可能となりました。

従来の強プラ管（直管）と併せて、

多様化する施工条件にきめ細かくお応えいたします。

品揃えの強化で、さらにきめ細やかに対応！

強プラ管をしっかり支える

FT-R

形異形管

FRP製の防護不要タイプ

強プラ管の適用

●

農　業　用　水

●

下　　水　　道

●

大型造成地・空港・公園などの排水管

●

工　場　排　水

●

海　水　導　入

呼　び　径

内圧による区分

曲　　管

T 字 管 類

片　落　ち　管

500～1100

1200～1350

◎内圧2種を開発企画中。詳しくは最寄りの営業所までお問合せください。

◎記載範囲外についてもご相談に応じます。

1500

3　種

4　種

5　種

3　種

4　種

5　種

4　種

5　種

Ｔ字管

フランジ付きＴ字管

十字管

泥吐き管

フランジ付泥吐き管

90°

以下の

任意角度

60°

以下の

任意角度

45°

以下の

任意角度

ー

ー

管芯合わせ片落ち管

曲管、T字管、片落ち管ともに標準寸

法の製品に加え、ご要望に応じた製品

を製作・加工いたします。

酸・アルカリに対して優れた耐食性を

有し、幅広い土質条件、水質条件に対応

します。また、電食の心配もありません。

素材はFRP製ですので、鋼製に比べ、

比重は1/4と軽量です。また、異形管

本管は両受タイプまたは受挿タイプで、

スリップ・オン・ジョイントですから、

直管と同じ手順、同じ工具で接合できます。

FT-R形異形管はJIS A 5350、FRP

M K-111に準拠するFRPM管同様、

内圧・外圧に対して優れた強度を発揮

します。特に異形管の変形時に発生

する局部ひずみを低く抑えているので、

往来の異形管と比べて、変形しても壊

れにくい構造になっています。その結果、

圧力管路でも土圧によってスラストに

対抗できる場合は、コンクリートブロッ

クによる防護は不要です。

ニーズに合わせて製作・加工

安心の耐食性

軽量で優れた施工性

異形管特有の応力にも十分対応

曲　管 十字管 泥吐き管 片落ち管 T字管 フランジ付きT字管

1

2

特

　　　

長

優れた強度、施工性、耐食性を有し、

強プラ管の愛称でご愛顧いただいている強化プラスチック複合管。

このたび、任意の角度でも製作できる曲管をはじめ、

T字管、片落ち管の品揃えを充実しました。

異形管の使用可能範囲についても、

土圧によってスラストに対抗できる場合は

コンクリート製防護工なしで埋設深さに関係なく

地中埋設が可能となりました。

従来の強プラ管（直管）と併せて、

多様化する施工条件にきめ細かくお応えいたします。

優れた強度、施工性、耐食性を有し、

強プラ管の愛称でご愛顧いただいている強化プラスチック複合管。

このたび、任意の角度でも製作できる曲管をはじめ、

T字管、片落ち管の品揃えを充実しました。

異形管の使用可能範囲についても、

土圧によってスラストに対抗できる場合は

コンクリート製防護工なしで埋設深さに関係なく

地中埋設が可能となりました。

従来の強プラ管（直管）と併せて、

多様化する施工条件にきめ細かくお応えいたします。

品揃えの強化で、さらにきめ細やかに対応！

強プラ管をしっかり支える

FT-R

形異形管

FRP製の防護不要タイプ

強プラ管の適用

●

農　業　用　水

●

下　　水　　道

●

大型造成地・空港・公園などの排水管

●

工　場　排　水

●

海　水　導　入

呼　び　径

内圧による区分

曲　　管

T 字 管 類

片　落　ち　管

500～1100

1200～1350

◎内圧2種を開発企画中。詳しくは最寄りの営業所までお問合せください。

◎記載範囲外についてもご相談に応じます。

1500

3　種

4　種

5　種

3　種

4　種

5　種

4　種

5　種

Ｔ字管

フランジ付きＴ字管

十字管

泥吐き管

フランジ付泥吐き管

90°

以下の

任意角度

60°

以下の

任意角度

45°

以下の

任意角度

ー

ー

管芯合わせ片落ち管

曲管、T字管、片落ち管ともに標準寸

法の製品に加え、ご要望に応じた製品

を製作・加工いたします。

酸・アルカリに対して優れた耐食性を

有し、幅広い土質条件、水質条件に対応

します。また、電食の心配もありません。

素材はFRP製ですので、鋼製に比べ、

比重は1/4と軽量です。また、異形管

本管は両受タイプまたは受挿タイプで、

スリップ・オン・ジョイントですから、

直管と同じ手順、同じ工具で接合できます。

FT-R形異形管はJIS A 5350、FRP

M K-111に準拠するFRPM管同様、

内圧・外圧に対して優れた強度を発揮

します。特に異形管の変形時に発生

する局部ひずみを低く抑えているので、

往来の異形管と比べて、変形しても壊

れにくい構造になっています。その結果、

圧力管路でも土圧によってスラストに

対抗できる場合は、コンクリートブロッ

クによる防護は不要です。

ニーズに合わせて製作・加工

安心の耐食性

軽量で優れた施工性

異形管特有の応力にも十分対応

曲　管 十字管 泥吐き管 片落ち管 T字管 フランジ付きT字管

1

2

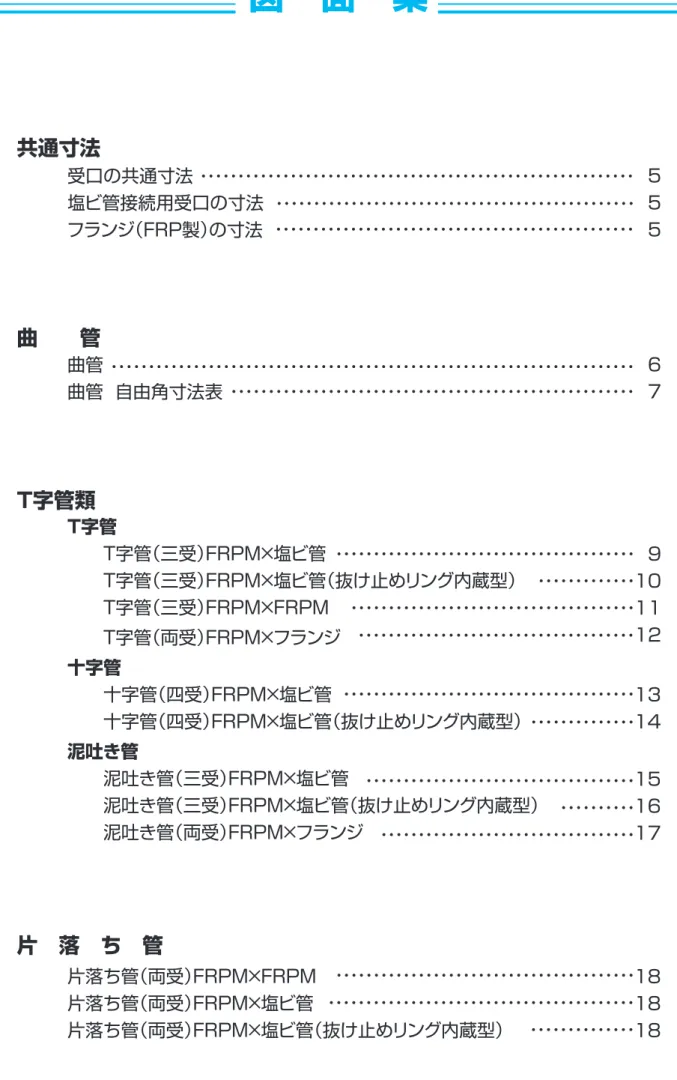

図　面　集

性　能　試　験

施　工　事　例

■

曲管

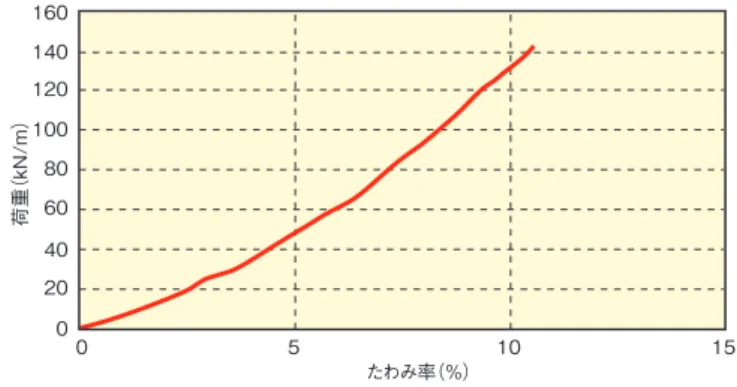

曲管外圧試験結果例（φ600㎜×60°） 曲管外圧試験FEM解析 0 0 5 10 15 20 40 80 60 100 120 140 160 たわみ率（％） 荷重 （kN/m）
